风光互补供电系统安装手册
风光互补控制器说明书
高性能风光互补路灯控制器使用说明书本系统图为连接参考，具体产品外观以实物为准一、产品概述集太阳能、风能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。
能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的智能充电。
设备外观大方、液晶指示直观、操作方便。
具有一系列完善的保护功能。
设备充电效率高，空载损耗低。
该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。
风光互补路灯控制器是离网路灯系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。
二、性能特征1.可靠性：智能化、模块化设计、结构简单，功能强大；工业级的优质元器件和严格的生产工艺，适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。
2.PWM无级卸载：在太阳能电池板和风力发电机发出的电能超过蓄电池的需要时，控制系统必须将多余的能量通过卸荷释放掉。
普通的控制方式是将整个卸荷全部接入，此时蓄电池一般没有充满，而能量却全部消耗在卸荷上，造成资源的极大浪费；即使采用分阶段卸荷，一般只能做到五六级左右，效果仍然不理想。
我公司采用PWM(脉宽调制)方式进行无级卸载，即可以分上千个阶段进行卸载，一边对蓄电池充电，一边把多余的能量卸除，有效延长蓄电池的使用寿命。
3.ＰＷＭ充电方式，限压限流充电模式：在蓄电池电量较低时，采用限流充电模式；在蓄电池电量较高时，采用限压充电模式。
4.两路直流输出：每路均有多种输出控制方式可供选择，包括：常开；常关；常半功率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。
只带液晶显示功能的控制器，通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。
5.LCD显示功能：LCD以直观的数字和图形形式显示系统状态和参数，如：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压点，白天或夜晚指示，负载状态指示，蓄电池过压、蓄电池欠压、过载、短路等故障状态。
风光互补控制器说明书
高性能风光互补路灯控制器使用说明书本系统图为连接参考，具体产品外观以实物为准一、产品概述集太阳能、风能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。
能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的智能充电。
设备外观大方、液晶指示直观、操作方便。
具有一系列完善的保护功能。
设备充电效率高，空载损耗低。
该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。
风光互补路灯控制器是离网路灯系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。
二、性能特征1.可靠性：智能化、模块化设计、结构简单，功能强大；工业级的优质元器件和严格的生产工艺，适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。
2.PWM无级卸载：在太阳能电池板和风力发电机发出的电能超过蓄电池的需要时，控制系统必须将多余的能量通过卸荷释放掉。
普通的控制方式是将整个卸荷全部接入，此时蓄电池一般没有充满，而能量却全部消耗在卸荷上，造成资源的极大浪费；即使采用分阶段卸荷，一般只能做到五六级左右，效果仍然不理想。
我公司采用PWM(脉宽调制)方式进行无级卸载，即可以分上千个阶段进行卸载，一边对蓄电池充电，一边把多余的能量卸除，有效延长蓄电池的使用寿命。
3.ＰＷＭ充电方式，限压限流充电模式：在蓄电池电量较低时，采用限流充电模式；在蓄电池电量较高时，采用限压充电模式。
4.两路直流输出：每路均有多种输出控制方式可供选择，包括：常开；常关；常半功率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。
只带液晶显示功能的控制器，通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。
5.LCD显示功能：LCD以直观的数字和图形形式显示系统状态和参数，如：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压点，白天或夜晚指示，负载状态指示，蓄电池过压、蓄电池欠压、过载、短路等故障状态。

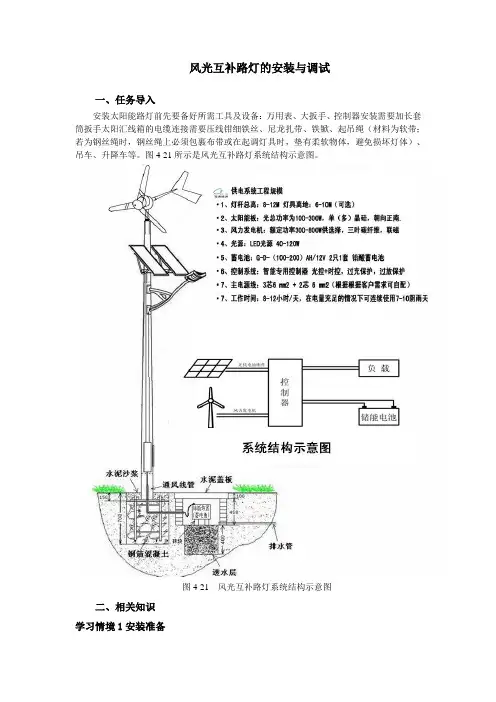

风光互补路灯的安装与调试
风光互补路灯的安装与调试一、任务导入安装太阳能路灯前先要备好所需工具及设备：万用表、大扳手、控制器安装需要加长套筒扳手太阳汇线箱的电缆连接需要压线钳细铁丝、尼龙扎带、铁锨、起吊绳（材料为软带；若为钢丝绳时，钢丝绳上必须包裹布带或在起调灯具时，垫有柔软物体，避免损坏灯体）、吊车、升降车等。
图4-21所示是风光互补路灯系统结构示意图。
图4-21 风光互补路灯系统结构示意图二、相关知识学习情境1安装准备风光互补路灯安装流程图如图4-22所示。
风光互补路灯应依据实际的地质勘察选择合适的安装地址。
风光互补路灯安装地点应该具有3个最基本的要求：较强的光照强度、较高的年平均风速和较弱的紊流。
装机地点对于发电量及安全运行是非常重要的，为保证风光互补路灯正常工作，在风光互补路灯选址时应考虑以下事项：图4-22 风光互补路灯安装流程图(1)在设计中应根据路向和灯具光源位置，选择灯具光源朝向，满足路面最大照射面积。
选择地形变化不大，周围没有屏障，光照良好无遮挡物，风力通畅的地方安装风光互补路灯。
(2)在风光互补路灯离障碍物较近时，为保障风力机稳定运作，风力机离障碍物的距离应是障碍物高度的15倍以上，或者风力机高度是障碍物高度的2倍。
风光互补路灯的太阳能电池组件必须安装在光照充足、周围无高大建筑物、树木、电线杆等无遮挡太阳光处。
太阳能电池组件朝向正南，以保证太阳能电池组件迎光面上全天没有任何遮挡物阴影。
当无法满足全天无遮挡时，要保证9:30~ 15：30无遮挡。
有条件的地方，可以根据气象数据选定地址：年平均风速一般大于3. 0m/s；每天可利用时间超过选址处平均风速时间8h以上；平均每天有效日照5h以上。
风光互补路灯要尽量避免靠近热源，以防影响灯具使用寿命。
(3)风光互补路灯安装地点周围的地形、地质情况应符合工程建设标准。
(4)风光互补路灯的环境使用温度为—20~ 60℃。
在比较寒冷的环境下，应适当加大蓄电池容量。
(5)太阳能电池板上方木应有直射光源。
RF系列FG24-600风光互补控制器使用说明书
FG 24-600风光互补控制器（本产品兼容F G24-400）使用说明书广州锐翔电力工程设备有限公司产品型号说明FG 24 - 600控制器的总功率蓄电池的额定电压风光互补系统一、产品简介1.1、工作原理图1.1是风光互补控制器的电路原理图。
当太阳能电池组输出电压或风机整流后直流电压高于蓄电池电压时，经风光互补控制器就可以对蓄电池进行充电，在蓄电池未充满时，控制器最大限度地对蓄电池充电，当蓄电池被充满时，控制器控制太阳能和风机发出的电力，使蓄电池处于浮充状态。
当蓄电池放电至接近蓄电池过放点电压时，控制器将给出蓄电池欠压的指示灯告警，并切断负载。
如果风力太大（比如台风），风机转速远远超过额定转速时，为了保护风机和控制器，控制器将根据电池电压发出脉冲软刹车指令，将风机缓慢的停下来,直到完全刹车后30秒恢复到刹车前状态。
图1.1 风光互补控制器原理框图1.2、性能特点◆PWM恒压充电模式，保护蓄电池不被过充电且充分利用能量；◆微电脑芯片控制，控制精确。
◆各路充电压检测具有“回差”控制功能，可防止开关进入振荡状态；◆保护齐全：蓄电池过压保护、蓄电池过放保护及报警、蓄电池反接保护、太阳能电池组反接保护；◆自动软刹车和手动刹车功能，保护风机和风光互补控制器安全可靠的运行；◆两路负载输出，具有光控定时关断（负载1）和光控（负载2）功能。
1.3、技术参数：图1.2 风光互补控制器电气接线说明二、安装使用2.1、拆封检查仔细拆开包装箱，将控制器取出。
首先检查产品铭牌，确定该机型是否与定货相符；检查是否因运输而损坏。
如有异常请与本公司联系。
2.2、电路连接步骤1：将控制器与蓄电池连接，注意极性不要接反。
2：将控制器上的风机短路开关打到BRAKE档，使风力发电机组处于刹车状态，将风机三相输出端分别与控制器风力发电（~、~、~）输入端连接。
3：将太阳能电池板遮蔽后，与控制器光伏输入端连接。
4：仔细检查各连接是否正确，牢靠。

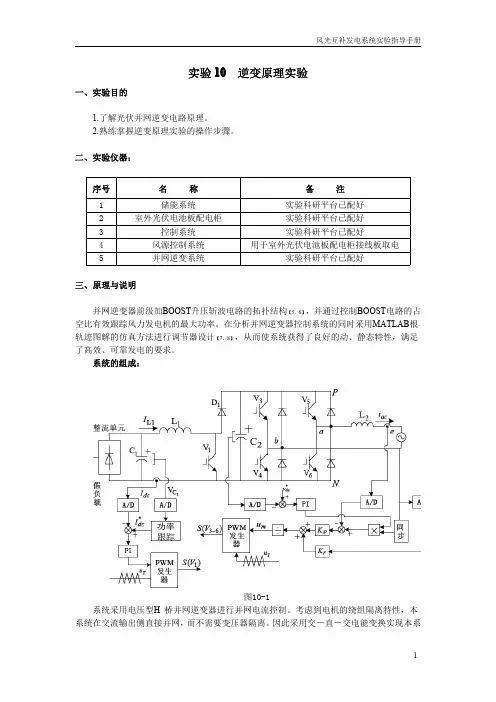

郑州大学风光互补发电系统实验手册 -SY10.
实验10逆变原理实验一、实验目的1.了解光伏并网逆变电路原理。
2.熟练掌握逆变原理实验的操作步骤。
二、实验仪器：序号名称备注1储能系统实验科研平台已配好2室外光伏电池板配电柜实验科研平台已配好3控制系统实验科研平台已配好4风源控制系统用于室外光伏电池板配电柜接线板取电5并网逆变系统实验科研平台已配好三、原理与说明并网逆变器前级加BOOST升压斩波电路的拓扑结构【5，6】，并通过控制BOOST电路的占空比有效跟踪风力发电机的最大功率。
在分析并网逆变器控制系统的同时采用MATLAB根轨迹图解的仿真方法进行调节器设计【7，8】，从而使系统获得了良好的动、静态特性，满足了高效、可靠发电的要求。
系统的组成：图10-1系统采用电压型H桥并网逆变器进行并网电流控制。
考虑到电机的绕组隔离特性，本系统在交流输出侧直接并网，而不需要变压器隔离。
因此采用交－直－交电能变换实现本系统的并网功能。
通过BOOST升压斩波电路得到并网逆变器要求的直流母线电压。
为了满足电压型并网逆变器的工作条件，即直流侧电压至少要达到电网电压的峰值，在H桥并网逆变器的直流侧前级加BOOST斩波升压电路。
系统的拓扑如图10-1。
控制原理H桥PWM并网逆变器是具有电流控制特性的电压型逆变器。
通过对交流并网侧电感电流的控制来实现电能的单位功率因数并网运行。
根据图1，H桥交流侧电路方程是：其中v ab、e、i ac、L2、p、v c2分别为交流斩波电压、电网电压、交流电流，交流电感、微分算子、直流母线电压。
S为开关函数：由式（1），易得显然，公式表明，系统可通过控制开关函数S的PWM调制来实现交流电流的并网控制。
为了实现并网逆变器网侧电流的单位功率因数控制，同时稳定直流母线侧电压，这里采用双闭环控制结构。
其中，电流内环进行正弦电流的跟踪控制；而电压外环稳定直流母线电压。
整个并网逆变器的控制结构如图10-2图10-2电流内环设计并网逆变器的电流内环需要有快速的电流跟踪特性，以保证单位功率因数正弦波电流的输出。
风光互补供电系统安装手册
充电与放电控制器的安装与调试
总结词 详细描述
总结词 详细描述
正确安装与连接
根据控制器接口和电路图，正确连接控制器与储能设备和负载 设备，确保连接可靠、无误。
功能调试与测试
对控制器进行功能调试与测试，包括充电、放电、保护等功能 的测试，确保控制器正常工作。
05
监控系统安装
监控设备的选择与安装
监控设备类型
保正常运行。
03
太阳能光伏板安装
太阳能光伏板的选址
光照条件
选择阳光充足、无遮挡物 的区域，确保光伏板能够 最大程度地接收阳光。
安全性
选择地势平坦、稳固且不 易受自然灾害影响的区域， 确保光伏板安装安全。
周围环境
避开可能对光伏板造成阴 影的建筑物、树木等障碍 物，以及可能对安装造成 影响的电磁干扰源。
报警联动等。
使用操作
03
熟悉软件界面和功能，掌握基本操作方法，以便实时查看监控
画面和调取录像。
06
安全注意事项
设备安全操作规程
确保所有设备在安装前都 经过严格的质量检查，确 保没有损坏或缺陷。
在使用设备之前，应仔细 阅读用户手册，了解所有 操作步骤和注意事项。
ABCD
在安装过程中，应遵循制 造商提供的指南和安全说 明，确保所有设备都正确 安装。
工具准备
根据安装需要，准备齐全所需的工 具和材料，如吊车、螺丝刀、电缆 等。
风力发电机组的吊装
01
02
03
吊装方案制定
根据风力发电机组的重量 和尺寸，制定详细的吊装 方案，确保安全可靠。
吊装作业
按照吊装方案，使用吊车 将风力发电机组吊至安装 位置，注意保持平衡，避 免设备损坏。
郑州大学风光互补发电系统实验手册 -SY1
实验1太阳能电池发电基础实验一、实验目的1.了解太阳能电池发电的原理。
2.熟悉光伏发电系统综合实验实训系统平台。
3.熟练掌握光伏发电系统直接负载实验的操作步骤。
二、实验仪器：序号名称备注1太阳能控制系统实验科研平台已配好2追日系统实验科研平台已配好3室外光伏电池板配电柜实验科研平台已配好4控制系统实验科研平台已配好5风源控制系统用于室外光伏电池板配电柜接线板取电三、原理与说明1.太阳能电池发电原理太阳能电池是一种以PN结上接收太阳光照产生光生伏特效应为基础，直接将太阳光的辐射能量转化为电能的光电半导体薄片。
光生伏特效应原理是：当太阳光照射到半导体表面时，半导体内部N区和P区中原子的价电子受到太阳光子的冲击，获得超脱原子束缚的能量，在半导体材料内形成非平衡状态的电子-空穴对。
少数电子和空穴，或自由碰撞，或在半导体中复合恢复平衡状态。
其中复合过程对外不呈现导电作用，属于光伏电池能量自动损耗部分。
而大多数的少数载流子由于P-N结对少数载流子的牵引作用而漂移，通过P-N结到达对方区域，对外形成与P-N势垒电场方向相反的光生电场。
因此，当太阳能电池受到光照时，输出端瞬间即可产生电压，而一旦接通电路就有电能对外输出。
从物理学角度看，太阳能电池的结构、工作原理和发电过程为：在本征半导体的两侧通过扩散不同的杂质，能够分别形成N型（negative）半导体和P型（positive）半导体。
P型半导体由单晶硅通过特殊工艺掺入少量的三价元素组成，会在半导体内部形成带正电的空穴；N型半导体由单晶硅通过特殊工艺掺入少量的五价元素组成，会在半导体内部形成带负电的自由电子。
当P型和N型半导体结合时，在结合处会形成势垒电势，如图1.1所示1.1假设光线照射在太阳能电池上并且光在界面层被接纳，具有足够能量的光子可以在P 型硅和N 型硅中将电子从共价键中激发，致使发作电子－空穴对。
界面层临近的电子和空穴在复合之前，将经由空间电荷的电场结果被相互分别。
风光互补发电系统指导书
目录第一章风光互补系统 (3)1.1 系统概述 (3)1.2 本装置组成 (3)1.3 主要技术指标 (3)第二章风力发电 (5)2.1 鼓风机 (5)2.1.1 鼓风机的工作原理 (5)2.1.2 鼓风机的结构 (5)2.1.3 鼓风机的特点 (6)2.2 风力发电机 (6)2.2.1 风力发电机的结构组成 (7)2.2.2风的功率 (7)第三章光伏组件 (8)3.1 太阳能电池板 (8)3.2 太能能电池板的工作原理 (8)第四章风光互补控制器 (9)4.1 风光互补控制器的概述 (9)4.2.1 性能特征 (9)4.2.2 操作规程 (10)4.3 液晶操作及显示说明 (11)4.3.1 按键说明 (11)4.3.2 显示内容说明 (11)4.3.3 液晶按键浏览参数和输出方式 (12)4.3.4 液晶按键设置参数和输出方式 (14)4.3.5 手动刹车设置 (14)4.4 监控软件 (14)第五章微型监控 (15)5.1 软件简介 (15)5.2 软件安装 (15)5.2.1系统要求 (15)5.2.2 安装步骤 (15)5.2.3 卸载 (17)5.3 软件使用说明 (18)5.3.1软件登陆 (18)5.3.2 菜单栏简介 (18)5.3.3 常见问题 (27)5.4 UT-204E 工业级高性能接口转换器 (28)5.4.1 概述 (28)5.4.2 性能参数 (28)5.4.3 连接器和信号 (28)5.4.4 硬件安装及应用 (29)第六章辅助充电电源 (30)6.1辅助充电电源的工作原理 (30)6.2 辅助充电电源的使用 (30)6.3 注意事项 (31)第七章铅酸蓄电池 (32)7.1 铅酸蓄电池工作原理 (32)7.2 自动放电因素 (34)第八章离网逆变器 (34)8.1 产品特点 (35)8.2 使用方法 (35)第九章元器件 (36)9.1 模拟光源 (36)9.2 可调电阻 (36)9.3 急停开关 (36)第一章风光互补系统图1 风光互补发电实验系统示意图1.1 系统概述图1仅供参考实验系统以实物为准。
智能型风光互补系统控制器说明书
联系人：卫劲松 手机：13955181194 工作 QQ：898932461 4
在本控制器的周围严禁放置任何易燃、易爆及危险品。
请让儿童远离现场，避免事故发生。
做好合格的防雷和接地措施。
2．责任条款
由于生产商无法了解用户是否按照“安装使用手册”操作，以及 控制器的安装、使用、维护情况。而不正确的安装会导致材料的破坏， 并可能危及人身安全。因此，我们对由于不正确的安装、使用、维护 所引起的人身和财务的损失不承担任何责任。并且，我们也不承担任
合肥尚能电源科技有限公司 邮箱：hfsnpower@
4.4：负载输出： 4.4.1：两路DC输出，可分别工作，互不干扰； 4.4.2：多种工作模式：常开、常闭、光控开+时控+光控关、晨亮； 4.4.3：时控有三个时段设置，不同时段功率可调（LED灯具专用）； 4.4.4：负载过流保护，连续>1.5倍额定电流8秒保护，连续>2倍额 定电流3秒保护，短路立即保护，不会损坏元器件； 4.4.5：可选择晨亮功能，并且时段长度可调，功率可调； 4.4.6：独特的光控灵敏度检测，光控阀值1-8V可调；
合肥尚能电源科技有限公司 邮箱：hfsnpower@
7．接线示意图
8． 控制器实物图片
联系人：卫劲松 手机：13955181194 工作 QQ：898932461 11
(1) 风机刹车保持 5 分钟以上（时间可调）； (2) 蓄电池达到充电返回电压时（电压可调）；。 联系人：卫劲松 手机：13955181194 工作 QQ：898932461 7
风光互补发电系统安装与调试(高职组) 任务书(01)
2015年全国高职技能大赛“康尼杯”风光互补发电系统安装与调试赛项任务书（01卷）工位号:比赛时间:2015年06月选手须知（1）任务书共20页，如出现缺页、字迹不清等问题，请及时向裁判示意，进行任务书的更换。
（2）竞赛内容包括系统安装、布线与接线、程序设计、测试、分析、设计、答题、焊接和提交成果。
竞赛时间共6小时，参赛队应在规定的时间内完成任务书规定内容。
参赛选手在竞赛过程中根据任务书要求，将系统的运行记录或程序文件存储到指定的计算机的盘目录下，未存储到指定位置的运行记录或程序文件不予给分。
（3）参赛选手提交的试卷不得写上姓名或与身份有关的信息，否则成绩无效。
（4）参赛选手认定竞赛设备的器件有故障可提出更换，器件经现场裁判测定完好属参赛选手误判时，每次扣该参赛队3分。
（5）竞赛过程中，参赛选手要遵守操作规程，确保人身及设备安全，并接受裁判员的监督和警示。
竞赛过程中由于参赛选手人为原因造成的器件损坏，不予更换。
竞赛过程中由于参赛选手人为原因造成贵重器件损坏，停止该队比赛，竞赛成绩作为零分。
（6）在竞赛过程中，参赛选手如有舞弊、不服从裁判判决、扰乱赛场秩序等行为，裁判按照规定扣减相应分数。
情节严重的取消竞赛资格，竞赛成绩记为零分。
（7）竞赛结束时，参赛选手要清洁工位。
一、竞赛设备描述竞赛设备以“KNT-WP01型风光互补发电实训系统”为载体，该设备由光伏供电装置、光伏供电系统、风力供电装置、风力供电系统、逆变与负载系统和监控系统组成，如图1所示。
（a）（b）（c）（d）（e）（f）图1 KNT-WP01型风光互补发电实训系统外形图（a）光伏供电装置（b）风力供电装置（c）光伏供电系统（d）风力供电系统（e）逆变与负载系统（f）监控系统1．光伏供电装置光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件组成。
风光互补控制器使用说明书
风光互补控制器使用说明书设备型号：SWC-10-48l产品介绍我公司生产的风光电集成互补控制器，是集太阳能、风能与一体的智能系统充电控制设备。
设备可控制保护风力发电机和太阳能电池板对蓄电池进行智能充电。
设备外观大方、液晶指示直观、操作方便。
具有过压、欠压、过载、过热、短路、防雷、PWM 卸载、过压自动刹车、蓄电池反接和开路保护等完善的保护功能。
核心控制元件采用美国ATMEL 原装微控制主芯片，功率器件则采用优质的德国XYIS进口器件。
本电源整机效率高，充电效率高，空载损耗低。
经大量实践证明，该系统运行安全、稳定、可靠，使用寿命长。
具有较高的性能价格比。
l产品特点1、PWM无级卸载：在太阳电池板和风力发电机所发出的电能超过蓄电池时，控制系统必须将多余的能量通过卸荷释放掉。
普通的控制方式是将整个卸荷全部接上，此时蓄电池一般还没有充满，但能量却全部被耗在卸荷上，从而造成了能量的浪费。
有的则采用分阶段接上卸荷，则阶段越多，控制效果越好，但一般只能做到五六级左右，所以效果仍不够理想。
我公司采用的控制方式是PWM（脉宽调制）方式进行无级卸载，即可以达到上千级的卸载。
所以，在正常卸载情况下，可确保蓄电池电压始终稳定在浮充电压点，而只是将多余的电能释放到卸荷上。
从而保证了最佳的蓄电池充电特性，使得电能得到充分利用，并确保了蓄电池的使用寿命。
2、稳定性高：由于本系统具有过压、欠压、过载、过热、短路、反接、防雷、蓄电池开路保护、PWM卸载和过压自动刹车等完善的保护功能，从而确保了系统的稳定性。
3、风力发电/太阳能发电充电控制一体：结构简单，维护方便。
4、风光互补：由于风力资源和阳光资源在不同的地域、季节、天气条件下分布不同，采用风光互补系统具有一定的互补性。
同时充分利用风能和光能资源发电，可减少采用单一能源可能造成的电力供应不足或不平衡。
5、LCD显示蓄电池电压和充电电流动态参数：使得用户能够直观了解风机充电电流的大小和蓄电池的状态，并可以根据蓄电池的电压来调节使用负载的大小和时间。
JHK系列风光互补控制器使用手册
JHK230系列风光互补控制器使用手册上海致远绿色能源有限公司版本号1.00发布2011.11.31目录1 基本信息1.1 操作说明本手册是每个JHK系列控制器的一部分。
为进一步明确，本手册提到的控制器的功能描述适用于所有的JHK型号。
操作说明作为指导方针，用于安全和高效的使用JHK系列控制器。
任何使用或安装逆变电源的人员需要完全理解并且必须遵守操作说明。
逆变电源的安装和调试必须由具有相关资格的专业人员来实施。
安装和使用必须符合当地的安全法规和相关的国家标准要求。
1.2 符号约定1.3 质量和保修每台JHK系列控制器在生产和组装过程中，都经历了几道不同检验和测试程序。
所有工作都是严格遵守既定的程序进行的。
每台JHK系列控制器都有一个序列号，用于检查特定的数据，完整的跟进每个产品。
因此，请不要去掉产品铭牌（图1）。
JHK系列控制器的保修期为一年，终生维护。
图1 产品铭牌1.3.1 无保修条款不按照本手册规范使用JHK系列控制器，进而导致的产品损坏，不在保修范围内。
因以下原因造成的损坏实例，也不在保修范围内：1）蓄电池电压组高于350V2）蓄电池组极性反接3）光伏阵列极性反接4）燃油发电机额定输出不符合220V/50Hz5）超过500mm高处的跌落或机械冲击6）未经GHREPOWER明确授权而进行的修改或维修7）原厂的标识丢失1.3.2 免责条款GHREPOWER无法监控整个控制器放置、调试、使用、维护和服务的过程。
因此，我们没有责任和义务承担因为不正确的安装（不遵从手册说明、功能设置错误、维护不当），所造成的损坏、费用或损失。
用户应该对GHREPOWER的控制器的使用负全部责任。
本产品不是设计用于和保障，如支持生命的设备或其它极重要的装置（具有对人体或环境造成伤害的潜在风险）。
因控制器使用而造成的任何专利权或第三方权利的侵害，我们不具有任何责任。
GHREPOWER有权对产品进行升级，恕不提前通知。
风光互补控制器说明书(最原始版)
风光互补(通用/路灯)控制器说明书一、型号及意义G W S xx yy □—○二、技术规格三、主要功能和特点1、使用灵活，即可用做风光互补路灯控制器，也可作为通用风光互补控制器。
2、有LCD和LED两种显示方式的机型可供选择。
3、可视化的人机对话界面：LCD或LED显示，按键或拔码进行设置和控制操作。
4、采用单片机实现了高智能化的控制，对蓄电池的充电进行科学化的管理。
5、两路路灯定时时间分别可设。
6、用做风光互补路灯控制器时，智能滤除短时光照变化，如闪电、短时遮蔽等的影响,不会误开灯。
7、具有光控、双时段时控、可选择的天亮前二次开灯功能。
天黑时光控制开灯（两路同时开灯），第一定时器开始计时。
在第一定时器定时时间满时关闭第二路灯（负载二）同时启动第二定时器；在第二定时器定时时间满时关闭第一路灯（负载一）天亮后既使定时未到也会关灯。
若使用了天亮前二次开灯功能则自动记忆前一日天亮时间，在天亮前会再次开灯约一小时（两路同时）。
8、蓄电池的充电电压门限值可进行设置，以便对不同特性的蓄电池进行合理的充电管理。
9、具有温度补偿功能，在-38℃—60℃的围进行-30mV/（℃*12V）的温度补偿。
以满足不同温度下蓄电池的充电特性。
10、独立的温度探头可放置在蓄电池有代表性的测温点上。
以测得精确的蓄电池温度。
11、温度探头的智能识别：当温度探头不接或损坏时，控制器可自动按25℃时的参数进行充电管理。
12、在做通用控制器时，两路负载输出具有可独立设置的欠压保护门限和欠压恢复门限，以满足不同负载的需求。
13、具有过流、短路保护功能，工作稳定可靠。
当负载电流超过额定值时，过载指示灯闪烁；当负载电流超过额定值的120-150%时，过载指示灯长亮并切断负载。
当负载短路时立即切断负载，并过载指示灯长亮。
四、机器外观样式1、LCD控制器外观式样如图所示：2、LED控制器外观式样如图所示：五、显示界面和设置1、LCD显示器显示界面a)欢迎界面开机后显示欢迎界面几秒后进入工作参数显示界面。
风光互补路灯设计及用户手册
2.2.7 设备选型及说明 ………………………………………………………… 14
2. 3 风光互补路灯系统优点及技术优势…………………………………………… 20
2.3.1 风光互补路灯系统的优点：……………………………………………… 20
2.3.2 风光互补路灯系统的技术优势 ………………………………………… 21
多彩。但同时路灯也是一个耗电大户，由于路灯的低压输电线路长，输电线路上的线损也很大，特别是
远离低压变电站的市郊公路、旅游景区、开发区和高速公路更是铺设电缆成本高，线损巨大。由于这个
原因，我国很多市郊公路和高速公路及较偏僻地区都没有安装路灯，因此带来了许多社会治安及交通安
全问题，也阻碍了当地经济及交通的发展 。
业，以促进 “人与自然和谐共生”为企业宗旨。
公司聚集了一批国内最早从事本行业工作经验丰富的技术开发、企业管理、市场营销等方面专业
人才，形成强有力的工作团队。在中小功率离/并网型风力发电机组及控制设备、太阳能电池组件、控 制逆变器、太阳能移动电源等产品方面具有自主技术创新，拥有永磁风力发电机设计、制造技术的自
公司以其对市场的敏感性、技术的先导性,完成了以"GHREPOWER"命名的 300W~50kW 中小型永 磁直驱风力发电机组，5W~180W 太阳能电池组件，风光互补路灯系统，风光互补发电系统，300W、 500W 智能控制器，源动力太阳能移动电源等可再生能源产品的研发与生产制造。
公司管理团队将和全体员工一起，与广大的供应商、客户等利益相关主体共同努力，为推动“人
在风力发电机组基础上配备太阳能电池组件，控制器/逆变器，蓄电池组，灯具灯源，灯杆，电控箱 可组成风力+太阳能互补路灯系统，又称为风光互补路灯系统。
600w风光互补发电系统说明书分析
SDGF-600风光互补发电系统使用说明书山东上德电气股份有限公司目录产品系列........................................ - 2 - 技术参数........................................ - 2 - 系统配置........................................ - 2 - 配件明细........................................ - 4 - 线路连接........................................ - 5 - 施工指南........................................ - 6 - 日常维护........................................ - 6 - 故障排除........................................ - 6 - 产品保修........................................ - 7 -产品系列技术参数系统配置1.基本线路2.配置列表3.特别说明控制器：控制开关可以将使风机处于停机状态，开机前请确定线缆可靠连接。
蓄电池：蓄电池组可根据用户需要搭配，开机前请确保蓄电池组的负极良好接地。
电缆：不适用的电缆会增加电能损耗，建议用户配用电缆规格如下：配件明细1.系统组装示意图2.配置明细单序号配件名称数量序号配件名称数量1 风向舵 1 12 内六角螺丝 32 盘头螺丝 1 13 弹簧垫片 33 止退螺母 1 14 分流罩 14 盘头螺丝 1 15 螺栓 15 止退螺母 1 16 盖型螺母 16 主机 1 17 塔架 17 风叶 3 18 六角螺丝 48 风叶压块 3 19 螺母 49 内六角螺丝9 20 弹簧垫片 410 弹簧垫片9 21 垫片 411 内六角螺丝 3 22 控制器 1线路连接●操作规程风光互补发电机系统和光伏电池板各部件安装完毕，外电路施工完工后，应按下列顺序安全可靠地进行系统部件的连接和操作。
KNT-WP01型风光互补发电系统实训教程.
KNT-WP01型风光互补发电实训系统KNT-WP01型风光互补发电实训系统是2012年全国职业院校技能大赛高职组“风光互补发电系统安装与调试”赛项指定使用的大赛设备,由南京康尼科技实业有限公司提供。
该设备是在2011年全国职业院校技能大赛高职组“光伏发电系统安装与调试”赛项指定使用的KNT-SPV01型光伏发电实训系统设备的基础上增加了风力供电装置和风力供电系统,进行了风光互补功能拓展。
KNT-WP01型风光互补发电实训系统主要由光伏供电装置、光伏供电系统、风力供电装置、风力供电系统、逆变与负载系统、监控系统组成,如图1-1所示。
KNT-WP01型风光互补发电实训系统采用模块式结构,各装置和系统具有独立的功能,可以组合成光伏发电实训系统、风力发电实训系统。
图1-1KNT-WP01型风光互补发电实训系统1.1光伏供电装置和光伏供电系统1.1.1光伏供电装置1.光伏供电装置的组成光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、水平运动和俯仰运动直流电动机、接近开关、微动开关、底座支架等设备与器件组成,如图1-2所示。
图1-2光伏供电装置4块光伏电池组件并联组成光伏电池方阵,光线传感器安装在光伏电池方阵中央。
2盏300W的投射灯安装在摆杆支架上,摆杆底端与减速箱输出端连接,减速箱输入端连接单相交流电动机。
电动机旋转时,通过减速箱驱动摆杆作圆周摆动。
摆杆底端与底座支架连接部分安装了接近开关和微动开关,用于摆杆位置的限位和保护。
水平和俯仰方向运动机构由水平运动减速箱、俯仰运动减速箱、水平运动和俯仰运动直流电动机、接近开关和微动开关组成。
水平运动和俯仰运动直流电动机旋转时,水平运动减速箱驱动光伏电池方阵作向东方向或向西方向的水平移动、俯仰运动减速箱驱动光伏电池方阵作向北方向或向南方向的俯仰移动,接近开关和微动开关用于光伏电池方阵位置的限位和保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风力发电机安装
风机叶片安装
风力发电机安装
风机安装及电缆连接（一）
将电缆从塔杆中穿过
电缆与风机端口连接，不用区分颜色
风力发电机安装
风机安装及电缆连接（二）
风机安装
叶片安装在风机上
风力发电机安装
拉索风机立杆过程中不少于8个人，且需要支架和绳 索辅助。塔杆竖立起来后同时马上紧固拉索。
风力发电机安装
最后一根背梁 比其他列背梁 短。
先不固定，待安装极板 后调整好间距才固定。 安装背梁， 注意弯口向下。
太阳能极板支架安装
4、安装极板后固 定支架另一侧。 极板的固定螺 栓为M6。
调整支架两侧间距，以便装上太 阳能极板后平整。安装极板后调 整好间距将支架固定，极板安装 顺序从下往上安装。
太阳能极板支架安装
后支撑梁
前支撑梁
太阳能极板支架安装
弯角安装为 同一方向 上面别忘了 加防松平垫 请注意此螺钉安装方向，下面要加 弹垫和平垫，此处为M16的螺钉， 螺钉不用锁紧，便于安装后面的调 节。
注意弯脚件 的搭接面 搭接螺钉都 不能锁紧
螺 钉 朝 下
太阳能极板支架安装
3、安装背梁 背梁的长度实际上为左 右列支架的间距，最后一 根背梁稍短，实际上为极 板固定支架左右侧间距。
THANKS
风光互补供电系统安
安装工具及材料
安装准备 太阳能极板的安装 太阳能控制器安装 太阳能系统接地 风力发电机安装 蓄电池安装
安装工具
注意：控制器安装需要加长套筒扳手 太阳汇线箱的电缆连接需要压线钳
安装工具
安装准备——支架水泥地基
水泥地基需要用户预先根据我司提供的 底座图纸与弯角地角螺栓做好,方可到现 场安装。
液压风机
拉索风机
蓄电池安装
安装前注意事项：
因蓄电池都比较重，需要2个人才可搬运；并且 不可在端子部位用力，同时避免蓄电池倒置、遭受
摔掷或冲击。
小心导电材料短接蓄电池正负极端子。
蓄电池安装
安装及接线： 将金属安装工具（如扳手等）用绝缘胶带包裹， 进行绝缘处理。 用万用表测量每节蓄电池的电压是否符合要求。 先进性蓄电池之间的连接，然后再将蓄电池与负 载连接。 多组电池并联时，遵循先串联后并联的接线方式 ；为保证较好散热条件，各列蓄电池需保持10mmz左 右间距。 连接前后，在蓄电池极柱表面敷涂适量防锈剂。 蓄电池安装完毕，电池组总电压无误后，方可加 载上电。
•汇线箱接地
汇线箱是固定在支架上的，汇线箱接地端子与支架就 近连接。
太阳能系统接地
汇线箱和控制器均可单独接地，也可由电缆从汇线箱接地端引 入控制器，同时从控制器接地端引电缆到机房地排。
风力发电机安装
风机底座基础安装
拉索地锚安装示意图 地锚点的安装位置尺寸图 塔架底座预埋螺栓示意图
风力发电机安装
太阳能极板支架安装
1、底座安装 水泥底座预埋地脚螺栓， 螺栓为M16。预埋螺栓一定 要保证在一条直线上，尺寸 误差不能超过2mm。 前后排的两个底座缺口朝 里，相对安放。 用M16的螺栓固定好，并 且用防锈漆刷地脚螺栓。
太阳能极板支架安装
2、安装第一列支架 支架的两侧具有对称 性（注意前支撑梁与后 支撑梁左右不同）。 先安装固定支架的一 侧。 另一侧的支架与前 一侧刚好相对（对称结 构），但不要固定死， 安装太阳能极板后才固 定，以方便左右调整间 距。
接外部开关电源负极 从左到右分别接 方阵1～4负极
告警干接点输入(3路) 告警干接点输出(6路) 接温度传感器探头 备用空开
接负载负极(4路)
分别接两路 蓄电池负极
接地
正母排，连接所有正极电缆
太阳能系统接地
• 太阳能支架接地
最好用扁钢与支架底座槽钢焊接后入地。该接 地体与机房的接地网相连。
太阳能系统接地
5、安装汇线箱
特别提醒：为了防止雨淋，汇线箱不能够装在两光伏板 之间，而完全置于某极板下面。
太阳能极板支架安装
5、安装汇线箱
汇线箱接线图
太阳能极板支架安装
6、连接并整理极板电 缆线，注意防水
太阳能控制器安装
400 4- 11
安装弯角件 456 安装弯角件
控制器安装尺寸
618
太阳能控制器电缆接入
