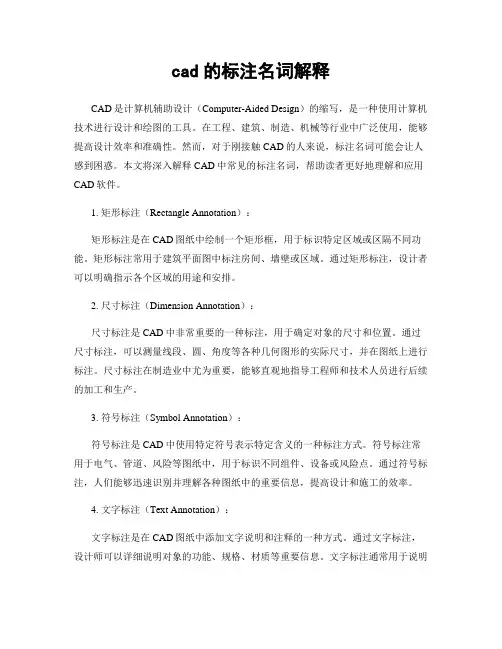

cad的标注名词解释CAD是计算机辅助设计（Computer-Aided Design）的缩写，是一种使用计算机技术进行设计和绘图的工具。
在工程、建筑、制造、机械等行业中广泛使用，能够提高设计效率和准确性。
然而，对于刚接触CAD的人来说，标注名词可能会让人感到困惑。
本文将深入解释CAD中常见的标注名词，帮助读者更好地理解和应用CAD软件。
1. 矩形标注（Rectangle Annotation）：矩形标注是在CAD图纸中绘制一个矩形框，用于标识特定区域或区隔不同功能。
矩形标注常用于建筑平面图中标注房间、墙壁或区域。
通过矩形标注，设计者可以明确指示各个区域的用途和安排。
2. 尺寸标注（Dimension Annotation）：尺寸标注是CAD中非常重要的一种标注，用于确定对象的尺寸和位置。
通过尺寸标注，可以测量线段、圆、角度等各种几何图形的实际尺寸，并在图纸上进行标注。
尺寸标注在制造业中尤为重要，能够直观地指导工程师和技术人员进行后续的加工和生产。
3. 符号标注（Symbol Annotation）：符号标注是CAD中使用特定符号表示特定含义的一种标注方式。
符号标注常用于电气、管道、风险等图纸中，用于标识不同组件、设备或风险点。
通过符号标注，人们能够迅速识别并理解各种图纸中的重要信息，提高设计和施工的效率。
4. 文字标注（Text Annotation）：文字标注是在CAD图纸中添加文字说明和注释的一种方式。
通过文字标注，设计师可以详细说明对象的功能、规格、材质等重要信息。
文字标注通常用于说明图纸中的图形、符号和尺寸等元素。
合理的文字标注能够使设计图纸更加清晰明了，避免误解和错误。
5. 图层标注（Layer Annotation）：图层标注是CAD中用于标记和组织对象的一种方式。
在CAD软件中，可以将不同的对象分配到不同的图层中，如墙体、窗户、家具等。
通过图层标注，设计人员可以按照需要随时控制和显示不同图层的对象，实现设计图纸的灵活管理和修改。
CAD中的尺寸标注和文字对齐技巧
CAD中的尺寸标注和文字对齐技巧在设计和制图过程中，尺寸标注和文字对齐是非常重要的。
正确的尺寸标注和文字对齐可以提高图纸的清晰度和可读性，确保设计的准确性和一致性。
在AutoCAD等CAD软件中，有一些技巧和工具可以帮助我们实现这些目标。
本文将介绍CAD中的尺寸标注和文字对齐的一些技巧。
首先，我们来讨论尺寸标注。
尺寸标注是在图纸中标注物体的尺寸，包括长度、宽度、高度等。
在CAD软件中，可以通过以下步骤添加尺寸标注：1. 使用尺寸工具：在绘图界面上，通常可以找到专门的尺寸工具，如“标注”或“注解”工具。
点击该工具后，在需要标注尺寸的地方点击鼠标左键，通常会自动出现一个尺寸标注线和标注文字框。
2. 设置标注样式：在标注工具中，可以选择不同的标注样式，如水平标注、垂直标注、对角标注等。
选择适合你需要的样式，并根据需要调整文字大小和样式。
3. 对齐和调整标注：标注完成后，可能需要对标注进行调整，以确保标注的准确性和清晰度。
常见的调整方法包括拖曳标注线的位置、移动标注文字框以及更改标注文字的角度等。
这些调整的方法可以根据具体的CAD软件进行调整。
接下来我们来谈一下文字对齐。
在CAD绘图中，文字对齐是确保文字排列整齐和统一的关键。
下面是一些常用的文字对齐技巧：1. 使用文本对齐工具：CAD软件通常提供了文本对齐工具，如“对齐”或“文本样式”等。
通过选择这些工具，我们可以选择不同的对齐方式，如左对齐、居中对齐、右对齐等。
根据需要选择合适的对齐方式来对齐文字。
2. 使用标尺和参考线：标尺和参考线是CAD绘图中常用的辅助工具。
我们可以使用标尺来确保文本的位置和间距的准确性，并使用参考线来帮助我们对齐文字。
3. 使用文本样式和字体：CAD软件通常提供了多种文本样式和字体供我们选择。
选择适当的字体和样式可以使文字更加整齐和美观。
在使用不同的字体和样式之前，我们可以通过预览功能来查看不同样式的效果，然后选择最适合的样式。
全面掌握CAD图纸标注规范
全面掌握CAD图纸标注规范CAD（计算机辅助设计）软件在工程设计领域应用广泛，它可以帮助设计师们高效地完成图纸的绘制和编辑工作。
而在CAD图纸绘制过程中，标注规范的使用十分重要，能够确保图纸的准确性和易读性。
本文将介绍一些常见的CAD图纸标注规范，帮助您全面掌握它们。
1. 尺寸标注在CAD图纸中，尺寸标注是非常重要和常见的标注方式。
在标注尺寸时，应采用统一的标注方法和符号，确保图纸的一致性。
常见的标注方法包括直线尺寸标注、角度尺寸标注和半径/直径标注。
在标注时，应注意尺寸线的长度和箭头的方向，以及标注文字的字体和大小。
2. 文字标注文字标注是用于描述CAD图纸中各个元素的注解。
在标注文字时，应使用易读的字体，并保持一致性。
一般来说，宋体或明朝体是最常用的字体。
标注文字的大小应根据图纸比例进行调整，以确保文字能够清晰可读。
3. 符号标注符号标注用于标明图纸中一些特殊的元素或功能，如控制台、阀门、按钮等。
在CAD图纸中，常用的符号标注包括电气符号、液压符号和管道符号。
标注符号时，应使用统一的符号库，并保证符号的清晰度和准确性。
4. 图层管理图层管理是CAD图纸制作中一个重要的环节。
在制作CAD图纸时，应对各个元素进行分类并分配到不同的图层中。
例如，可以将尺寸标注放置在一个独立的图层上，并将文字标注、符号标注等放在另外的图层上。
这样可以方便对图纸进行管理和编辑。
5. 图纸比例图纸比例是指CAD图纸中各个元素的尺寸与实际尺寸之间的比例关系。
常见的图纸比例有1:1、1:10、1:50等。
在制作CAD图纸时，应根据具体的需求选择合适的比例，并在图纸上明确标注出来。
6. 图纸命名为了方便管理和查找，每个CAD图纸都应有一个清晰明了的命名规范。
一般来说，图纸命名可以包含项目名称、图纸类型和图纸编号等信息。
例如，一个设备平面图可以命名为“项目名称_设备平面图_A1”。
在命名图纸时，应遵循统一的规范，并注意避免使用特殊字符和空格。
cad标注尺寸和文字注释
可以把文本放置在尺寸线的中间、左对齐、
右对齐，或把尺寸文本旋转一定的角度。 执行该命令后，按照命令行提示进行选择即 可。
7.6.3 尺寸关联
在AutoCAD
中， 尺寸标注可以同标 注对象相关联，这 样当对象发生变化 时尺寸也随之变化。 在“系统用户配置” 选项卡中选中“关 联标注”进行设置。
7.2 尺寸标注类型
水平标注 角度标注
四种基本类型 线型尺寸标注半径标注 径向尺寸标注 角度尺寸标注 其它尺寸标注
旋转标注 对齐标注 直径标注
坐标标注 垂直标注 连续标注
基线标注
7.3 标注尺寸步骤
7.3.1 基本步骤 一般来说，图形标注应遵循下面步骤：
为尺寸标注创建一个独立的图层，使之与图形 的其他信息分隔开。 为尺寸标注文本建立专门的文本类型。 打开“标注样式”对话框，然后通过设置尺寸 线、尺寸界线、比例因子、尺寸格式、尺寸文 本、尺寸单位、尺寸精度以及公差等，并保持 所作的设置使其生效。 利用目标捕捉方式快速拾取定义点。
7.3.2 标注工具 NhomakorabeaAutoCAD提供了一套完整的尺寸标注命 令 ，全部放在“标注”下拉菜单和标注 工具栏中，如图所示。
7.4 设置标注样式
7.4.1 设置文 字样式
选 择“ 格 式 ” 菜单中的“文 字样式”项， 打开“文字样 式”对话框， 进行设置。
7.4.2 设置标 注样式
选择“标注” 菜单中的“样式” 项 ， 或 执 行 DDIM 命 令 ， 打 开“标注样式管 理器”对话框。
7.1 尺寸标注组成
一个典型的 AutoCAD 尺寸标注通常由标注线、 尺寸界线、箭头、尺寸文字等要素组成。有 些尺寸标注还有引线、圆心标记和公差等要 素。 为了满足不同国家和地区的需要， AutoCAD 提供了一套尺寸标注系统变量，使用户可以 按照自己的制图习惯和标准进行绘图。我国 用户可以按照国标进行设置。
CAD绘图规范指南 图文标注要点
CAD绘图规范指南：图文标注要点在使用CAD软件进行绘图时，准确、清晰地标注图文是非常重要的。
标注的准确性不仅直接影响绘图的质量，还对设计人员和相关人员的理解和沟通起到关键作用。
本文将介绍CAD绘图中图文标注的一些要点和技巧，帮助读者提高绘图质量。
1. 尺寸标注：在绘图中，尺寸标注是非常重要的，它直接反映了设计尺寸的大小。
标注尺寸时应注意以下几点：- 尺寸标注应明确、准确地表示出设计的尺寸，符合工程要求。
- 尺寸标注的字体应选择清晰、易读的字形，并适当调整字体大小，以便在打印或查看时能清晰辨认。
- 尺寸标注应位置合理，不得遮挡设计图形，同时要保持整洁美观。
2. 文字标注：文字标注是CAD绘图中常用的方式，它用于标明特定位置的信息、材料或其他相关说明。
在进行文字标注时，需要注意以下几点： - 字体选择应符合设计要求，常用的宋体、楷体和微软雅黑等字体，可以选择字体的粗细和斜体等属性，来突出文字的信息。
- 字体大小要适中，可以根据具体情况进行调整，确保文字清晰可读。
- 标注文字要规范、简洁，不应过多或多余，以免给阅读者造成困扰。
- 文字标注要与图形相配合，位置合适，不得遮挡或干扰图形的显示。
3. 图形标注：图形标注是对绘图中的图形进行批注或说明，使读者能够更好地理解和解释。
在进行图形标注时应注意以下几点：- 标注箭头应指向清楚，能够准确表达标注的意义。
- 图形标注的线型、颜色等属性要与图形的线型保持一致，以保证整个绘图的一致性和统一性。
- 图形和标注之间的间距要适当，不得过于拥挤或松散，以保持整体的美观性。
4. 图层管理：图层管理是CAD绘图中一个非常重要的方面，它可以将图纸分为不同的层次，方便绘图和编辑工作。
在进行图层管理时应注意以下几点：- 建立合理的图层名称和标识，以方便区分和管理。
- 线型、颜色等属性要一致，以保持整体的一致性。
- 在进行图层切换和编辑时要小心，避免误操作和改变图层的属性。
5. 文件命名和保存：文件命名和保存是CAD绘图中的一个重要环节，正确的文件命名和保存可以方便日后的查找和使用。
建设工程施工图纸标注
建设工程施工图纸标注一、建设工程施工图纸标注的种类及作用1. 尺寸标注：尺寸标注是建设工程施工图纸中最常见的标注之一，它用来表示建筑构件的尺寸大小，包括长度、宽度、高度等。
尺寸标注的准确性对于确保施工过程中的质量和精度非常重要。
2. 符号标注：符号标注包括各种建筑图形符号和标记，用来表示建筑构件的各个部分及其特殊要求。
比如，阴影部分表示混凝土构件，斜线表示砖砌构件等。
符号标注能够帮助施工人员更好地理解图纸内容。
3. 文字标注：文字标注是建设工程施工图纸中文字说明的部分，用来解释和说明图纸中各项内容。
文字标注包括建筑构件的材料、规格、技术要求等，能够帮助施工人员更深入地理解图纸内容。
4. 箭头标注：箭头标注用来表示建筑构件的方向，包括垂直方向和水平方向。
箭头标注能够帮助施工人员更好地了解构件的放置方向和位置。
5. 编号标注：编号标注是对建筑构件进行编号，用来区分不同构件的位置和种类。
编号标注方便施工人员按照图纸要求准确完成各项工作。
二、建设工程施工图纸标注的规范要求1. 标注清晰：建设工程施工图纸上的标注应该清晰可辨，字体大小适中，不得出现模糊、混乱或重叠的情况。
2. 标注准确：建设工程施工图纸上的标注应该准确无误，符合设计要求，避免出现错误或遗漏的情况。
3. 标注统一：建设工程施工图纸上的标注应该统一规范，符合相关标准和规定，避免个别标注与整体不协调的情况。
4. 标注简洁：建设工程施工图纸上的标注应该简洁明了，不宜过多或过杂，简单明了的标注能够提高施工人员的工作效率。
5. 标注完整：建设工程施工图纸上的标注应该完整详细，包括各项建筑构件的尺寸、材料、规格、技术要求等内容，能够全面指导施工过程。
三、建设工程施工图纸标注的编制流程1. 图纸审核：建设工程施工图纸在编制完成后，需要进行专业人员的审核，包括设计师、工程师等，确保图纸内容准确无误。
2. 标注设计：根据施工需要，设计师需要对建设工程施工图纸进行标注设计，包括尺寸标注、符号标注、文字标注等，确保施工人员能够准确理解图纸内容。
CAD-7 尺寸标注与文字标注
选择圆弧，对弧的包含角进行标注； 选择圆，圆心为角度顶点，圆的拾取点为角度一边经 过的点，再提示指定第二点，该点为角度另一边经过 的点，对这三点形成的角度进行标注。 选择直线，再提示选择另一条直线，对由两直线形成 的角度进行标注； 按Enter键，指定三点，对三点形成的角度进行标注。
多行文字书写器，既可以输入文 字，还可以对文字进行编辑排版，还 可以更改文字的字高和文字的字体等。
5、文字的修改
（1）修改文字的命令 DDEDIT [功能]DDEDIT既可以修改用TEXT书写 的文字，也可以修改用MTEXT书 写的文字。 （2）命令的操作
① DDEDIT 回车 ② 选择要修改的文字 ③ 对于单行文字出现文字修改 对话框，在对话框中修改文 字，对于多行文字出现多行 文字书写器，在多行文字书
2、尺寸标注的样式设置
（1）、点[格式] →[标注样式] 出现对话框 点[新建]
给标注样式命名
（2）直线和箭头参数设置
（3）文字
（4）调整
（5）主单位
最后点[确定] 再点[置为当前]
3、尺寸标注命令
（1）尺寸标注的命令的执行方法 由于尺寸标注命令比较多，我建议使点 图标菜单的方法。 [视图] →[工具栏] →[标注]
二、文字标注
1、概念 （1）AutoCAD使用的字体 A、点阵字体 AutoCAD可以使用WINDOWS的点阵字体 （TrueType字体），这些字体美观、但容量大， 图形中这中类型的文字多了影响图形的显示速 度。 B、 矢量字体
这种字体是由线条组成的，称为 形文件其扩展名是：SHX。这种字体 容量较小。但没有点阵字体美观。。 AutoCAD只有一个矢量形文件，其字 体名是：GBCBIG。其实汉字矢量字 体有很多，同学可以把它找到然后拷 贝到AutoCAD2002\fonts目录中就可 以使用了。
CAD中的图纸标注和标记技巧
CAD中的图纸标注和标记技巧在工程设计中，图纸标注和标记是非常重要的一环。
准确清晰的标注能够提高设计效率和减少错误，是一项工程师必备的技能。
本文将介绍几种常用的CAD软件中的图纸标注和标记技巧。
1. 尺寸标注尺寸标注是图纸上非常重要的一个部分，它能够告诉读者物体的大小和形状。
在CAD软件中，常见的尺寸标注方式有基线标注、对角线标注和圆直径标注。
基线标注是将尺寸标注在一个基线上，它适用于直线和矩形等形状简单的物体。
对角线标注是将两个对角线之间的距离标注出来，适用于平行四边形等形状复杂的物体。
圆直径标注是将圆的直径标注出来，适用于圆形物体。
2. 文字标注文字标注是图纸中常见的一种标记方式，可以用来说明图纸中的各个部分。
在CAD软件中，可以使用文本工具添加文字标注。
选择一个合适的字体和字号，并将文本放置在合适的位置。
文字标注应该清晰易读，避免出现重叠或者遮挡其他标记的情况。
3. 符号标记符号标记通常用来表示特定的物体或者特殊的要求。
在CAD软件中，可以使用符号库来添加符号标记。
符号库通常包含了常见的标记符号，如位置标记、材料标记等。
选择合适的符号，并将其放置在需要标记的位置。
4. 图层管理图层管理是一种将不同类型的图形元素组织在一起的方式。
在CAD软件中，可以使用图层管理工具来创建、编辑和管理图层。
通过将不同的图形元素放置在不同的图层上，可以方便地控制它们的显示和编辑。
例如，可以将尺寸标注放置在一个独立的图层上，方便对其进行编辑和管理。
5. 线型和线宽设置线型和线宽设置可以改变图形元素的线条样式和粗细。
在CAD软件中，可以通过线型和线宽设置工具来选择合适的线型和线宽。
不同的线条样式和粗细可以用来区分不同类型的图形元素，使其更加清晰易读。
6. 标注和标记的放置位置在图纸中，标注和标记的放置位置应该是合适的，能够清晰地表达图纸的意图。
一般来说，尺寸标注应该放置在尺寸标注线的末端，文字标注应该与所指示的部分有适当的间距，符号标记应该放置在需要标记的物体旁边。
施工中常见的标注与例解读
施工中常见的标注与例解读施工过程中，标注是非常重要的一环。
通过标注，可以对施工图纸进行解读与理解，帮助各方在施工中进行正确的操作和沟通。
本文将介绍施工中常见的标注，并对其中一些常见的标注进行解读与例子说明。
一、尺寸标注在施工图纸中，尺寸标注用于表示构件的精确尺寸。
通常采用直线箭头表示，箭头指向被标注的线段，并配以尺寸数值。
例如，某一墙体的尺寸标注为：4000mm。
这表示该墙体的长度为4000毫米。
二、标高标注标高标注用于表示构件或平面相对于基准面的高度。
常用的标注形式包括直线箭头和文字标注。
例如，某一柱子标高标注为：标高1000，表示该柱子的高度为1000米。
三、符号标注符号标注用于在施工图纸中标识和表示物体的性质、要求等。
符号标注通常使用一些特定的图形、图案或文字符号。
例如，电线的标注符号为“∥”，表示该线为电线。
四、材料标注材料标注用于在施工图纸中标识使用的材料种类、规格、尺寸等信息。
通常采用文字标注的形式，例如，某一墙体材料的标注为：砖砌墙，规格为240×115×53。
这表示该墙体使用的是规格为240×115×53的砖砌墙。
五、孔洞标注孔洞标注用于标识施工图纸中的孔洞位置、形状、尺寸等信息。
一般采用不同的图形或文字说明来表示。
例如，某一墙体上的孔洞标注为：直径500mm，表示该墙体上有一个直径为500毫米的孔洞。
六、连接标注连接标注用于表明构件之间的连接方式、方法以及所需的连接件等信息。
该标注通常以文字形式呈现，例如，某一梁柱连接的标注为：螺栓连接，每组连接螺栓数量为4个。
这表示该梁柱连接采用螺栓连接方式，每组连接螺栓数量为4个。
七、施工顺序标注施工顺序标注用于标明施工工序的顺序和要求。
该标注通常以文字形式呈现，例如，某一墙体的施工顺序标注为：先砌墙，后抹灰。
这表示在施工时，首先需要进行墙体的砌筑，然后再进行抹灰工序。
综上所述，标注在施工中起着至关重要的作用。
任务4标注模具零件图的尺寸和注写文字
AutoCAD2008基本操作 四、 标注尺寸 任务4 标注模具零件图的尺寸和注写文字 尺寸设置与标注 标注工具栏
任务实施 标注凸凹模固定板零件的尺寸1（视频录像） 标注凸凹模固定板零件的尺寸2（视频录像） 任务4 标注模具零件图的尺寸和注写文字 注写凸凹模固定板标题栏文字（视频录像）
END
FOR WATCHING
项目1的尺寸 和注写文字
任务4 标注模具零件图的尺寸和注写文字 文字设置与注写 一、设置文字样式 单击按钮
二、 输入文字 AutoCAD2008基本操作 任务4 标注模具零件图的尺寸和注写文字 文字设置与注写 单击按钮
三、 设置标注样式 任务4 标注模具零件图的尺寸和注写文字 尺寸设置与标注 单击按钮
设计中的文字与标注规范
设计中的文字与标注规范在设计领域中，文字与标注规范是非常重要的，它们不仅能够增强设计作品的整体质量，还能提高沟通效率和避免产生误解。
本文将介绍设计中的文字与标注规范，并探讨它们的重要性和应用方法。
一、文字规范在设计中，文字是信息传递和表达的关键要素之一，因此，文字规范是确保设计作品准确传达信息的基础。
以下是一些常用的文字规范：1. 字体选择：选择合适的字体能够准确表达设计主题和风格。
在选择字体时需要考虑可读性、美观性和适应性。
同时，要尽量避免使用过多不同字体，以免破坏视觉效果。
2. 字号和行间距：字号和行间距的设置直接影响到文字的可读性。
字号应根据设计作品的用途和阅读距离进行合理选择，行间距也需要适当调整以确保文字的清晰度和易读性。
3. 对齐方式：对齐方式可以使文字在设计中更好地排列和对称。
一般来说，左对齐是文字排版的常用方式，但在一些特殊情况下，居中对齐等方式也可以用于强调或创造某种效果。
4. 行宽和段落间距：行宽和段落间距的设置可以使文字在整个设计作品中更好地分布和呼应。
行宽过长可能导致阅读困难，而段落间距的设置可以起到分隔和组织文字信息的作用。
二、标注规范在设计中，标注是一种常用的方式来记录和传递设计信息。
标注规范可以使得设计师和其他相关人员能够准确理解设计要求和细节，避免出现误解和错误。
以下是一些常用的标注规范：1. 尺寸标注：尺寸标注是指对设计元素的大小进行明确标注，以确保设计师和生产人员能够按照要求进行制作。
尺寸标注通常使用标准单位，并且需要清晰地标记出尺寸的起始点和结束点。
2. 材质标注：材质标注是指对设计元素的材料进行明确标注，以便生产人员能够选择和采购合适的材料。
材质标注需要包括材质种类和规格要求，同时也可以加入颜色和纹理等信息。
3. 配色标注：配色标注是指对设计元素的颜色进行明确标注，以确保生产人员能够准确实现设计师的色彩要求。
配色标注可以使用标准色号或者色板参考，同时也可以加入对光泽度和透明度等要求的标注。
施工图尺寸标注规范
施工图尺寸标注规范尺寸标注是绘制施工图时的重要环节，它可以明确指示构件的尺寸、位置和间距，为施工人员提供具体的参考依据。
准确规范的尺寸标注有助于提高施工图的可读性和工程质量。
以下是一些常见的施工图尺寸标注规范：1. 标注位置：尺寸标注应放置在图形的外部，避免遮挡主要图形。
尽量选择明显的位置，便于施工人员读取。
2. 标注形式：尺寸标注一般采用横线加数字的形式，具体的标注形式可以根据不同的施工图样式和要求进行调整。
标注线应细且清晰，不要与其他图形产生混淆。
3. 尺寸单位：尺寸标注应注明单位，如mm、cm或m等。
单位应与绘图比例一致，避免造成误解和计算错误。
4. 标注文字：标注文字应使用简洁明了的字体，大小宜选择与图纸比例相对应的大小。
标注文字应水平标注，不宜倾斜或旋转。
标注文字应清晰可读，避免模糊不清。
5. 间距标注：当构件之间的间距较小且需要标注时，可在标注线上方标注间距。
若间距较大或重复出现，可使用箭头和等距标注的形式。
6. 多点标注：当需要标注多个尺寸时，可以使用多点标注方式。
多点标注时，标注点的编号应与标注文字的编号相对应，避免产生混乱。
7. 圆和圆弧标注：对于圆和圆弧的直径或半径，应将其标注在图形的外部，并使用直径符号或半径符号进行标注。
8. 角度标注：对于角度的标注，可以使用度符号或角度符号进行标注。
应在两条线相交的内角旁标注角度，标注线应尽量避免与图纸中的其他线相交。
9. 尺寸链：当多个尺寸相同或相关时，可以使用尺寸链方式进行标注。
尺寸链应在图纸的一侧标注，便于阅读和理解。
10. 声明标注：对于尺寸标注不易理解或存在特殊要求的情况，可以在图纸的一侧标注文字说明，解释尺寸的具体含义和要求。
以上是一些常见的施工图尺寸标注规范，通过合理规范的尺寸标注可以减少施工中的误解和错误，保证施工图的准确性和工程质量。
在实际应用中，还应根据具体项目和标准要求进行相应的调整和补充。
CAD的尺寸标注方法详解
CAD的尺寸标注方法详解在使用CAD软件进行设计和绘图时，尺寸标注是非常重要的一环。
准确的尺寸标注能够使得设计图纸更加规范和易于理解，方便后续的制造和加工工作。
本文将详细介绍CAD软件中常用的尺寸标注方法和技巧，希望能对初学者和有需要的读者提供帮助。
一、直线尺寸标注直线尺寸标注是最基础且最常用的一种标注方法。
在CAD软件中，选择“尺寸标注”工具后，我们可以通过以下几种方式进行直线尺寸标注：1. 连接端点：点击直线的一个端点，然后点击另一个端点即可生成直线尺寸标注。
2. 水平标注：在直线上点击鼠标左键并拖动，然后移动到水平方向上的位置释放鼠标左键，即可生成水平尺寸标注。
3. 垂直标注：类似水平标注，只需在直线上垂直方向上释放鼠标左键即可生成垂直尺寸标注。
4. 角度标注：选中直线，然后右键点击，选择“角度标注”选项即可生成角度尺寸标注。
二、圆和弧的尺寸标注在CAD软件中，对于圆和弧的尺寸标注有自己独特的方法。
我们可以通过以下方式进行圆和弧的尺寸标注：成直径尺寸标注。
2. 半径标注：选中圆或弧，右键点击，选择“半径标注”选项即可生成半径尺寸标注。
3. 弦长标注：选中弧，右键点击，选择“弦长标注”选项即可生成弦长尺寸标注。
4. 圆心角标注：选中弧，右键点击，选择“圆心角标注”选项即可生成圆心角尺寸标注。
三、多段线尺寸标注多段线是由多个线段连接而成的连续曲线，其尺寸标注稍有不同：1. 总长标注：选中多段线，右键点击，选择“总长标注”选项即可生成总长尺寸标注。
2. 每段长度标注：选中多段线，右键点击，选择“每段长度标注”选项即可将每个线段的长度标注出来。
四、圆角和倒角的尺寸标注在CAD软件中，我们常常需要对图形边缘进行圆角或倒角处理。
对于这种情况，我们可以通过以下方法进行尺寸标注：1. 圆角标注：选中圆角，右键点击，选择“圆角标注”选项即可生成圆角的尺寸标注。
倒角的尺寸标注。
五、椭圆和曲线的尺寸标注对于椭圆和曲线的尺寸标注，我们可以通过以下方法进行：1. 短轴和长轴标注：选中椭圆，右键点击，选择“短轴和长轴标注”选项即可生成短轴和长轴的尺寸标注。
四、cad讲义文字、尺寸标注
字体名：列出Fonts文件夹中所有注册的TrueType 的字体和所有编译的形（SHX）字体的字 体族名。 字体样式：指定字体格式，比如倾斜、粗体或者常 规字体。选定“使用大字体”后，该选 项 变为“大字体”，用于选择大字体文件 。 使用大字体：指定亚洲语言的大字体文件（只有在 “字体名”中指定SHX文件，才能使用 “ 大字体”，只有SHX文件可以创建“大
7、基线标注： 1）用途： 可以创建一系列由相同的标注原点测量出来 的标注。要创建基线标注必须先创建（或选择） 一个线性、坐标或角度标注作为基准标注，CAD 将从基准标注的第一个尺寸界线处测量基线标注。 2）方法： 菜单方法：标注菜单 基线 工具栏方法：标注工具栏上“基线标注” 按钮 命令方法：命令行输入“DBAE”
公差：可以设置公差的格式和精度。在“公差 格式”设置区中主要设置公差的格式和 精度,其中“方式”用于设置计算公差的 方式,如对称、极限偏差、极限尺寸和 基本尺寸等。
四、尺寸标注命令：
1、线性标注：
1）用途： 用于标注用户坐标系XY平面中的两个点之 间的距离,标注时可以指定点或选择一个对象。 2）方法： 菜单方法：标注菜单 线性 工具栏方法：标注工具栏上“线性标注” 按钮
5、角度标注：
1）用途： 可以测量圆和圆弧的角度及两条直线间的 角度。
2）方法： 菜单方法：标注菜单 角度 工具栏方法：标注工具栏上“角度标注” 按 钮
命令方法：命令行输入“DAN”
6、快速标注：
1）用途： 可以快速创建成组的基线、连续、阶梯和 坐标标注，快速标注多个圆、圆弧，以及编辑 现有标注的布局。 2）方法： 菜单方法：标注菜单 快速标注 工具栏方法：标注工具栏上“快速标注” 按钮 命令方法：命令行输入“QDIM”
常用CAD标注方法
常用CAD标注方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制造过程中的技术，它能够提高设计的精度和效率。
标注是CAD设计中非常重要的一部分，它可以使得设计图纸更加准确和易于理解。
下面是一些常用的CAD标注方法：1.尺寸标注：尺寸标注是CAD设计中最基本的标注方法。
它用于标明设计物体的大小、形状和位置。
尺寸标注通常包括直线尺寸（如长度、宽度、高度）、圆弧尺寸（如半径、直径）、角度尺寸等。
在CAD软件中，可以通过选择相应的标注工具，在物体上生成尺寸标注。
2.符号标注：符号标注是一种常见的CAD标注方法，它用于标示特定的物理特性或功能。
例如，电气图纸中的电源符号、电阻符号和开关符号，都可以用符号标注的方式来表示。
在CAD软件中，可以使用预定义的符号库，或自定义符号库来插入符号标注。
3.文字标注：文字标注是一种常用的CAD标注方法，它用于提供额外的说明和注释。
文字标注通常包括标题、说明、材料、编号等信息。
在CAD软件中，可以使用文字工具，在设计图纸上插入文字标注。
一般可以设置文字的大小、字体、颜色和对齐方式等。
4.标注箭头：标注箭头是一种常见的CAD标注方法，它用于指示尺寸标注的起点和终点。
标注箭头可以是直线箭头、填充箭头、带圆圈的箭头等。
在CAD软件中，可以通过选择相应的箭头样式和大小，在设计图纸上插入标注箭头。
5.标尺标注：标尺标注是一种常用的CAD标注方法，它用于标示设计图纸上的比例和度量单位。
标尺标注可以是水平标尺、垂直标尺或斜向标尺。
在CAD软件中，可以通过选择相应的标尺工具，在设计图纸上插入标尺标注。
6.材料标注：材料标注是一种常用的CAD标注方法，它用于标示设计物体的材料和材质。
材料标注通常包括图形标识符、材料名称、材质参数等。
在CAD软件中，可以通过选择相应的材料标注工具，在设计图纸上插入材料标注。
7.矢量标注：矢量标注是一种常见的CAD标注方法，它用于标示设计图纸上的方向和距离。
电气CAD绘中的标注和注释
电气CAD绘中的标注和注释电气CAD是一种常用的工程设计软件，用于绘制电气图纸和布线图。
在电气CAD绘图过程中，标注和注释的准确与规范十分重要，能够提高图纸的可读性、便于施工与维护。
本文将介绍电气CAD中标注和注释的常见方法和技巧。
一、标注的种类及其使用1.尺寸标注尺寸标注主要用于标示图纸中各种元件或构件的尺寸大小，如线缆的长度、设备的宽度等。
尺寸标注一般采用直线引线和标注文字组成，直线引线用于连接被标注的尺寸位置和标注文字，标注文字则标示出具体的尺寸数值。
在布线图中尺寸标注特别重要，能够明确各线缆长度，便于施工布线和日后的维护。
2.文字注释文字注释是指对电气CAD图纸中的各种元素进行文字说明的标注方法。
文字注释可以包括设备名称、设备型号、电路设计要点、安全注意事项等内容。
文字注释应尽量简明扼要，避免冗长的描述，同时要确保准确传达所需信息。
文字注释的大小和字体要与图纸的比例协调，使得整体图纸感观舒适。
3.符号标注符号标注是指使用特定的电气符号对图纸中各种元器件进行标注。
符号标注的目的是甄别和定位各种元件，使得图纸能够一目了然。
在电气CAD绘图中，通常使用国家或行业标准的符号进行标注，确保标注的统一和规范。
符号标注应该与图纸其他元素的大小、比例相协调，避免过大或过小的问题。
二、标注和注释的注意事项1.准确性与规范性标注和注释应准确无误，不得产生歧义。
对于常见的元器件尺寸和名称，应使用标准的行业术语进行标注。
对于特殊和自定义的元器件，应提供清晰的注释说明，以便操作人员准确理解。
同时，标注和注释应符合电气CAD绘图规范，如文字大小、字体、引线长度等，保持一致性和整洁性。
2.布局合理有序标注和注释应布局合理有序，不得与其他图形和线路相互干扰。
尺寸标注应位于被标注元件的拐角处或边缘，以避免遮挡其他重要信息。
文字注释应与被注释元件或线路保持合适的距离，并采取适当的倾斜或旋转，使得注释清晰可读。
3.字体和颜色搭配标注和注释的字体选择要符合规范，一般采用常用的宋体或雅黑等字体，避免使用艺术字或过于花俏的字体。
CAD中的尺寸标注和文字注释
CAD中的尺寸标注和文字注释CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的技术。
在CAD软件中，尺寸标注和文字注释是非常重要的功能，它们可以帮助工程师和设计师准确地记录和传达设计意图。
本文将介绍CAD中尺寸标注和文字注释的使用技巧。
一、尺寸标注尺寸标注是CAD中常用的一种标注方式，它可以显示设计物体的尺寸和距离。
正确使用尺寸标注可以大大提高绘图的准确性和可读性。
1. 选择尺寸标注工具：在CAD软件中，通常有多种尺寸标注工具可供选择，如水平尺寸、垂直尺寸、径向尺寸等。
根据需要选择合适的尺寸标注工具。
2. 拉取尺寸标注线：使用尺寸标注工具选择要标注的线或边，然后拉出标注线。
标注线应该与被标注的线段垂直或水平，并且尽量不要交叉或重叠。
3. 设置尺寸线的限制条件：在拉出尺寸标注线后，CAD软件通常会允许设置一些限制条件，以确保标注的准确性和一致性。
一般可以设置尺寸线的长度、箭头的位置和大小等参数。
4. 编辑标注文字：标注线拉出后，会自动显示标注的具体数值。
可以点击标注文字进行编辑，调整字号、字体和位置等属性。
5. 复制和关联标注：在绘制中，经常需要复制和关联已有的尺寸标注。
可以使用复制命令或关联命令来实现，确保标注的一致性和准确性。
二、文字注释文字注释是CAD设计中常用的一种方式，它可以用来说明设计元素的细节、标示特殊要求或提供其他相关信息。
正确使用文字注释可以帮助其他人员理解设计意图，并能提高团队协作效率。
1. 选择文字注释工具：在CAD软件中，通常有多种文字注释工具可供选择，如单行文字、多行文字等。
根据需要选择合适的文字注释工具。
2. 拉出文字注释框：使用文字注释工具，在需要添加注释的位置点击，然后拉出文字注释框。
文字注释框的大小和形状可以根据需要进行调整。
3. 编辑文字注释：在文字注释框中输入需要的文字内容。
可以使用CAD软件提供的编辑工具设置文字的字体、大小、对齐方式等属性。
4. 文字注释的对齐和位置：文字注释的对齐和位置是保持图纸整洁和可读的重要因素。
第5章 文字注写与尺寸标注
上一页
下一页
返回本章目录
5-23
4 创建表格样式和表格
4.1新建表格样式 新建表格样式 4.2 设置表格的数据、标题和表头样式 设置表格的数据、 4.3 管理表格样式 4.4 创建表格 4.5 编辑表格和表格单元
上一页
下一页
返回本章目录
5-24
4.1 新建表格样式
表格的外观由表格样式来控制。 表格的外观由表格样式来控制。可以使用默认 的表格样式STANDARD，也可以自定义表格 的表格样式 ， 样式。使用表格样式，可以保证标准的字体、 样式。使用表格样式，可以保证标准的字体、 颜色、文本、高度和行距。 颜色、文本、高度和行距。
上标2 上标2 X 标注正负公差(±)符号2 下标2 下标2
标注直径(Φ)符号
下一页
X2
5-16
返回本章目录
2.3 编辑单行文字
编辑单行文字包括 文字的内容 文字的高度 文字的颜色 字体
特性窗口 鼠标双击文字
上一页
下一页
返回本章目录
5-17
3 创建与编辑多行文字
3.1 创建多行文字 3.2 【文字编辑器】选项卡 文字编辑器】 3.3 编辑多行文字
%%% \U+2220 \U+2248 \U+2260 \U+00B2 \U+2082
%%O %%U %%D %%P %%C
上一页
百分号“ 百分号“%”
98% 打开或关闭文字上划线
角度符号“ 角度符号“∠” 几乎相等“ 几乎相等“≈” 不相等“ 不相等“≠”
打开或关闭文字下划线 标注(°)符号
∠A
X≈A A≠B
注意：并不是所有的字体都可以使用大字体。 注意：并不是所有的字体都可以使用大字体。
第七章 AutoCAD尺寸标注和文本注写
济源职业技术学院教案首页济源职业技术学院教案首页第七章 AutoCAD2004尺寸标注及文本注写一、本章重点：1．掌握文本的注写与修改；2．尺寸标注命令的使用3．尺寸标注编辑命令；二、本章难点：1．文本注写的设置；2．尺寸标注的应用。
三、本章要求：通过本章的学习，初步了解AutoCAD2004尺寸标注基本规定，能够正确使用文本和尺寸标注命令。
能画图并标注尺寸四、本章内容：§7—1 文本的注写与修改文字是工程图样中不可缺少的一部分。
为了完整的表达设计思想，除了正确的用图形表达物体的形状、结构外，还要在图样中标注尺寸、注写技术要求、填写标题栏等。
这些内容都要注写文字或数字。
AutoCAD 2004提供了很强的文字处理功能，支持TmeType字体传统和扩展的字符格式等，AutoCAD 2004中文版还提供了符合国家标准的汉字和西文字体，使工程图样中的文字清晰、美观，增强图形的可读性。
本章着重介绍文字的标注、编辑方法、尺寸标注及标注编辑命令。
在图形中书写文字时，首先要确定采用的字体文件、字符的高宽比及放置方式．这些参数的组合称为样式。
缺省的文字样式名为STANDARD，用户可以建立多个文字样式，只能选择其中一个为当前样式(汉字和字符，应分别建立文字样式和字体)，且样式名与字体要一一对应。
建立文字样式可按以下方法操作。
一、新建文字样式1.调用(1)命令行：STYLE(2)菜单：格式→文字样式采用上述任何一种方法后，显示如图所示的文字样式对话单击“新建”按钮显示如下图所示的新建文字样式对话框单击“确定”按钮便建立了一个新的文字样式名。
二、设置字体名和高度（1）在“字体名”列表中选择字体名称，确定字体高度（若写单行文字，可以在命令窗口输入字高），用户还可以根据需要选择字体效果（2）单击“应用”按钮→单击“关闭”按钮（建议汉字字体设TT仿宋GB2312,）三、特殊字符在图形中书写文字时，除了可以输人汉字、英文字符、数字和常用符号外．AutoAD2004还提供了控制码及部分特殊字符。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制作人：魏旭
可编辑ppt
1
第九章 尺寸标注与文字标注
一、尺寸标注 1、概念 （1）尺寸标注在当前层上生成。 （2）一个尺寸是由四个部分组成：
（1）尺寸线 （2）尺寸界线 （3）箭头 （4）尺寸文字
可编辑ppt
2
1、概念
（3）在标注尺寸同时，AutoCAD自动开设 一个层叫defpoint，放置尺寸块的插入点， 在该层上的图形只能显示，不能打印。
垂直距离，可在其前输入文字或控制代码以加
上前缀，或在后输入文字或控制代码以加上后 缀。也可删除该符号另外输入标注文字。
T：修改标注文字，标注文字中如要包括系统
测量的值用符号(< >)表示。如果标注样式里没
打开换算单位，可以通过输入方括号 ([ ]) 显示
它们。
可编辑ppt
15
5、DIMALIGNED（对齐标注）
〖功能〗从标注对象开始绘制一组相连 的直线或样条曲线（称为引线）与标注 文字连接。
〖命令〗leader或le 〖菜单〗标注引线
可编辑ppt
23
13、QDIM（快速标注）命令
〖功能〗可以选择多个对象快速创建一 系列标注。标注包括基线标注、连续标 注、坐标标注、直径标注、半径标注等。
〖命令〗qdim 〖菜单〗标注快速标注
（4）尺寸标注的形式
可编辑ppt的样式设置
（1）、点[格式] →[标注样式] 出现对话框 点[新建]
可编辑ppt
5
给标注样式命名
可编辑ppt
6
（2）直线和箭头参数设置
可编辑ppt
7
（3）文字
可编辑ppt
8
（4）调整
可编辑ppt
9
（5）主单位
可编辑ppt
10
最后点[确定] 再点[置为当前]
选择直线，再提示选择另一条直线，对由两直线形成 的角度进行标注；
按Enter键，指定三点，对三点形成的角度进行标注。
可编辑ppt
20
10、DIMBASELINE（基线标注）
〖功能〗是指根据一条基线绘制的一系 列相关尺寸标注，也就是所有的基线标 注的第一条标注界线就是第一标注的第 一条标注界线。根据前一个尺寸标注类 型，基线尺寸标注可是角度标注、长度 标注或坐标标注。
可编辑ppt
19
9、DIMANGULAR（角度标注）
〖功能〗为角度进行标注。
〖命令〗dimangular〖菜单〗标注→角度 〖注释〗根据选择对象的类型作相应的标注：
选择圆弧，对弧的包含角进行标注；
选择圆，圆心为角度顶点，圆的拾取点为角度一边经 过的点，再提示指定第二点，该点为角度另一边经过 的点，对这三点形成的角度进行标注。
可编辑ppt
11
3、尺寸标注命令
（1）尺寸标注的命令的执行方法 由于尺寸标注命令比较多，我建议使点
图标菜单的方法。 [视图] →[工具栏] →[标注]
可编辑ppt
12
（2）线性标注
点第一个图标菜单 ⑴指定第一条尺寸界线起点: ⑵指定第二条尺寸界线起点： ⑶确定尺寸线的位置
可编辑ppt
13
（3）连续标注
可编辑ppt
28
18、DIMOVERRIDE（标注替代）
〖功能〗修改的尺寸标注变量只对选择的 标注起作用，不影响尺寸标注样式。
〖命令〗dimoverride 〖菜单〗标注替代
可编辑ppt
29
二、文字标注
1、概念 （1）AutoCAD使用的字体
A、点阵字体 AutoCAD可以使用WINDOWS的点阵字体
（TrueType字体），这些字体美观、但容量大， 图形中这中类型的文字多了影响图形的显示速 度。 B、 矢量字体
可编辑ppt
30
这种字体是由线条组成的，称为
形文件其扩展名是：SHX。这种字体 容量较小。但没有点阵字体美观。。 AutoCAD只有一个矢量形文件，其字 体名是：GBCBIG。其实汉字矢量字 体有很多，同学可以把它找到然后拷 贝到AutoCAD2002\fonts目录中就可 以使用了。
可编辑ppt
24
14、DIMCENTER（圆心标记）
〖功能〗为圆或弧创建圆心标记或中心 线。
〖命令〗dimcenter 〖菜单〗标注圆心标记
可编辑ppt
25
15、更改标注位置
夹点 Stretch Trim Extend 修改特性
可编辑ppt
26
16、DIMEDIT（尺寸编辑）命令
〖功能〗创建一个标注线与两个标注界 线的原点连线或被标注的对象平行的长 度标注。
〖命令〗dimaligned 〖菜单〗标注对齐
可编辑ppt
16
6、DIMORDINATE（坐标标注）
〖功能〗对点的坐标进行标注。坐标标 注沿着引线显示某点的X或Y坐标。 AutoCAD 使用当前 UCS 决定测量的 X 或 Y 坐标，并且在与当前 UCS 轴正交的 方向绘制引线。坐标一般采用绝对坐标 值。
可编辑ppt
21
11、DIMCONTINUE（连续标注）
〖功能〗从前一尺寸标注的第二条标注 界线进行连续标注，也就是说连续标注 的第一条标注界线是前一标注的第二条 标注界线。根据前一个尺寸标注类型， 连续尺寸标注可以是角度标注、长度标 注或坐标标注。
可编辑ppt
22
12、LEADER（引线）命令
〖功能〗编辑尺寸标注，可以修改标注 的文字及位置，也可使标注界线倾斜指 定的角度，可同时修改多个标注。
〖命令〗dimedit 〖菜单〗标注倾斜
可编辑ppt
27
17、DIMTEDIT（对齐标注文字）
〖功能〗移动或旋转标注文字。一次只 能修改一个尺寸标注。
〖命令〗dimtedit 〖菜单〗标注对齐文字
首先用线性标注的命令标注一个尺寸，然 后用连续标注命令标注。 连续标注只需要确定标注尺寸第二条界线 位置。
下面详细介绍尺寸标注命令的功能及操作
可编辑ppt
14
4、DIMLINEAR（线性标注）
〖功能〗创建水平、垂直和指定角度的尺寸。
〖命令〗dimlinear〖菜单〗标注线性
M：出现多行文字编辑器，可修改标注文字。 符号(< >)表示系统测量出的两点之间的水平或
可编辑ppt
17
7、DIMRADIUS（半径标注）
〖功能〗为圆或弧的半径进行标注。如 标注变量DIMCEN不为0，还将绘出圆心 标记（在圆或弧的圆心上绘制的小十字 标记）
可编辑ppt
18
8、DIMDIAMETER（直径标注）
〖功能〗为圆或弧的直径进行标注。 〖命令〗dimdiameter 〖菜单〗标注直径
