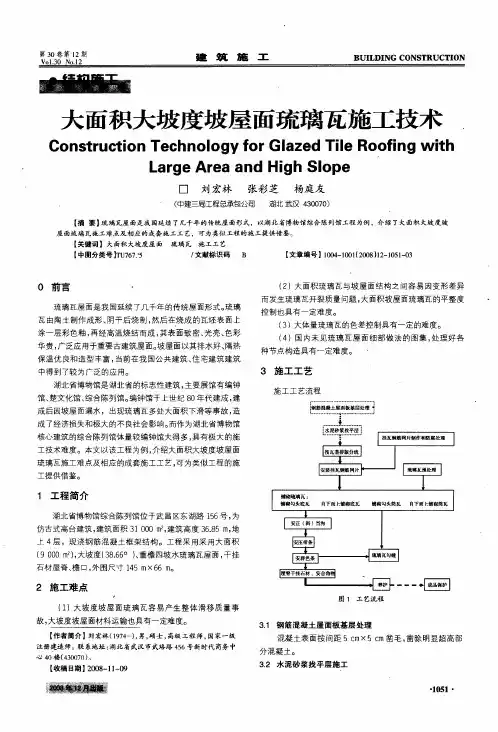

大面积大坡度屋面琉璃瓦施工工法

大面积大坡度屋面琉璃瓦施工工法

编制单位：

工法编号：Y J GF143-2006

术效果。

2 工艺特点

2.1 四坡屋面的承重结构为C35.S8现浇钢筋砼梁板体系，琉璃瓦用水泥石灰混合砂浆座浆铺设在屋面板上。鉴于前期形状与楚文化馆相同的编钟馆屋面琉璃瓦施工教训，在陡峭的混凝土板面设置柔性防水层，大面积的琉璃瓦在陡峭的屋面上的滑移问题难以解决。因此必须要有可靠的措施，保证屋面在直接承受日晒夜露、风霜雨雪的作用、剧烈的温湿度变化的作用下，保持琉璃瓦不松动、不下滑、不翘起、不裂不漏。湖北省博物馆扩建工程通过与设计协商，在不设置柔性防水层情况下，采取屋面构造综合优化措施，保证屋面防水功能和使用年限，使之达到一类屋面防水要求。

2.1.1 由于屋面不能设置柔性防水层，屋面坡度必须准确、檐沟、脊沟的防水构造措施必须可靠，确保排水顺畅；设置有足够刚度的挂瓦钢筋网，钢筋网与浇筑屋面板的对拉螺杆焊接固定，形成固定琉璃瓦的挂瓦骨架，将瓦与屋面结构固定，防止琉璃瓦滑移。

2.1.2 用双股18#铜丝将琉璃瓦逐块绑扎固定在焊接钢筋网片上。

2.1.3 用水泥石灰混合砂浆座灰，将琉璃瓦坐实找平、并将铜扎丝全部埋入砂浆中封闭严实。

2.1.4 大坡度琉璃瓦屋面采用内保温措施，将保温材料设在屋面混凝土板底，保温材料的骨架用浇筑屋面板的对拉螺杆固定。由于对拉螺杆也是固定挂瓦钢筋网的预埋件，安装保温材料时必须小心操作。

2.2 控制对每条瓦垄的中线标高，保证瓦屋面线条清晰美观、坡面平顺、排水顺畅。

2.3 通过对琉璃瓦验收、分选，控制琉璃瓦的质量，并使大面上色泽基本一致，外表美观。

2.4 自制运料小滑车运输琉璃瓦和砂浆，解决坡屋面材料运输困难和减少损耗。

2.5 自制挂架式斜坡平台，确保施工人员行走和操作安全、舒适。

2.6 科学的优化施工工艺流程、选择有效的成品保护措施。

3 适用范围

本工法适用于琉璃瓦、陶土瓦的仿古建筑，工业与民用建筑坡屋面和顶屋面“平改坡”改造的工程施工。

4 材料性能

4.1 琉璃瓦及配件的类型

表4.1 琉璃瓦及配件

4.2 琉璃瓦尺寸误差按产品说明书控制。不得有缺楞掉角、裂缝、瓦面缺釉。

4.3 有釉板瓦、有釉筒瓦及上表所列各类配件的抗弯曲性能、吸水率、抗冻性、耐急冷急热性指标符合JC709-1998中有釉板瓦、有釉筒瓦要求。见下表：

表4.3 有釉板瓦、有釉筒瓦性能要求

4.4 扎丝：应有足够的强度和韧性、较好的耐久性。一般宜采用经过退火处理的18#铜丝。

4.5 水泥石灰混合砂浆：石灰膏应用熟化7d以上的成品，砂采用中砂，筛去5mm以上颗粒；按重量比配制，拌合后3h内必须使用完毕。

5 工艺原理

5.1 在大坡度屋面上大面积铺设琉璃瓦，必须确保瓦与屋面不产生相对滑移，因此要有可靠的构造措施将琉璃瓦牢固固定。湖北省博物馆综合陈列馆采用退火铜丝将琉璃瓦固定在穿出混凝土屋面板的大量密布的预埋件上，采用水泥混合砂浆将琉璃瓦直接座砌在设置于自防水现浇钢筋砼上的防水砂浆找平层上，通过采取综合构造措施防止琉璃瓦滑移，改变和优化了琉璃瓦下设置防水卷材的传统工艺做法。

5.2 在大坡度屋面上大面积铺设琉璃瓦，必须确保琉璃瓦屋面不开裂、不渗漏，因此要采取可靠的构造措施保证琉璃瓦屋面的防水功能。湖北省博物馆综合陈列馆琉璃瓦屋面通过设置大坡度的现浇钢筋砼结构自防水层、防水砂浆找平层和大坡度的优良琉璃瓦面层，通过综合构造措施，确保琉璃瓦屋面不开裂、不渗漏，有效的保证屋面防水功能、提高屋面防水的使用年限，使之达到一类屋面防水的要求。

5.3 大面积大坡度琉璃瓦坡屋面必须确保屋面的保温隔热效果，因此要有可靠的构造措施保证屋面的保温隔热功能。湖北省博物馆综合陈列馆琉璃瓦屋面采用屋面板留设的对拉螺杆形成的骨架将保温材料固定在现浇钢筋砼坡屋面板板底，保证了屋面的保温隔热功能。

6 工艺流程和操作方法

6.1 施工工艺流程

图6.1 工艺流程

6.2 操作方法

6.2.1 钢筋混凝土屋面板基层处理

混凝土表面按间距5cm×5cm凿毛，凿除明显超高部分混凝土。

6.2.2 水泥砂浆找平层施工

找平层施工方法、质量要求与一般混凝土面砂浆找平相同。本工程的控制要点是坡度正确、大面平整度符合要求、不空鼓、不开裂，表面压实抹平、搓毛，表面成均匀毛面；留出固定挂瓦钢筋网片的对拉螺栓端头。

1．找平层上设分格缝

用上宽下窄的楔形小木枋作分格条，留出宽20mm，深度同抹灰厚度的分格缝。分格缝既有控制找平层标高和平整度的作用，又是有控制裂缝的诱导缝作用。其间距控制在6m×6m以内。

2．找平层尽量安排在晴朗无风天气施工，施工气温不低于5°C，雨雪天气禁止施工，防止受

冻。特别要注意保湿养护，夏季要避免暴晒和高温时段施工，终凝前要注意防止水分大量散失出现塑性裂缝，终凝后要注意及时小水慢淋保湿，防止出现失水空鼓、开裂。

根据上述原则确定底瓦之间及筒瓦之间的的搭接长度，并根据现场琉璃瓦实物略作微调。 2．“标准垄”现场排版：按排版原则，结合屋面结构的实际尺寸误差情况排版分线，先在找平层上用墨线弹出泄水管及阴角部位底瓦的中心位置。以屋面中心泄水口处3垄底瓦2垄筒瓦、正脊与斜脊交会处2垄底瓦1垄筒瓦、与大屋面连接的屋面中心线处2垄底瓦1垄筒瓦、其它每隔12m 处2垄底瓦1垄筒瓦以及脊沟处阴角瓦作为标准垄（见图6.2.3-1）。标准垄先施工，标准垄的瓦铺砌完毕后，有作为施工段划分和大面积铺贴琉璃瓦“标筋”的作用。

图6.2.3-2 脊沟构造示意 图6.2.3-3 檐沟构造示意

图6.2、脊沟构造示意

（脊沟瓦为"标准垄"）

图6.3、檐沟构造示意

标准垄施工前应进行现场预排，调整檐沟、脊沟处勾头瓦的起始位置（外伸长度），见图6.2.3-2、图6.2.3-3，保证与脊瓦相交处底瓦和筒瓦不出现八分以下瓦，然后用墨线弹出每垄、每一块底瓦沿坡面的上边线位置及每一垄底瓦顺坡向的的中心线。

排版分线完毕后应由有关方面共同验收后进行下道工序。

6.2.4 钢筋网的焊接及防锈处理

1．钢筋网片按挂瓦的水平方向钢筋φ8@200；顺坡向的钢筋φ8@500，用E43焊条焊成3000*3000大小的预制网片，每个钢筋相交点必须焊接牢固，验收后除锈、刷两道防锈漆。

2．钢筋网片根据琉璃瓦的排版布置。顺坡向钢筋在下紧贴坡屋面砂浆找平层，挂瓦水平钢筋布置在底瓦上边线以的2-3cm处，每排底瓦有一道水平挂瓦钢筋。@500的顺坡向钢筋宜放在筒瓦位置为好，校正位置后将顺坡向钢筋与每个对拉螺杆接点焊接牢固。

3．钢筋网片焊接完毕后，将高出网片的对拉螺杆用氧割割除，保留有标高标识的对拉螺杆。割除时应注意不可烧伤找平层。

4．钢筋网片焊接节点处补刷两道红丹漆。涂刷时不得污染找平层表面。

6.2.5 铺砌琉璃瓦

1．标准垄琉璃瓦铺

“标准垄”瓦的铺砌是底瓦和筒瓦逐垄由天沟处勾头瓦开始依次向上铺贴至屋脊处。铺砌的施工顺序：

2

．“标准垄”将每一个坡面分隔成了若干个工作面，

“标准垄”之间的工作面分别进行施工。

3．施工方法

琉璃瓦铺贴用1：2：4水泥石灰砂浆座砌，18#双股铜丝绑扎，在挂瓦钢筋网的横向φ8钢筋上缠绕不少于3圈。

4．施工工艺

挂瓦前一天应将要用的琉璃瓦用水浸泡湿润，施工前2小时拿出晾干表面才能使用。施工前基层应打扫干净，适当洒水润实表面，并保持基层清洁。

通过运料滑车和运输通道转运材料，施工人员通过麻绳软梯及斜坡式挂架平台上下坡屋面进行施工。

1）底瓦施工

底瓦的施工应逐陇自下而上进行。由下部天沟处开始。根据排版分线标记，在要铺沟头瓦的屋

面铺设10mm厚砂浆，然后把穿好铜丝的沟头瓦按

位置座砌固定，瓦上口底面应用橡皮锤敲打、挤实

砂浆、使瓦底与找平层贴紧，并将铜丝与预留钢筋

网片绑扎牢固，再微调瓦的位置使与排版位置吻

合。见图6.2.5-1

沟头底瓦铺贴后，根据排版分线标记铺贴底

瓦。先在要铺底瓦的屋面铺设10mm厚砂浆，

穿好铜丝的底瓦按位置座砌固定，以底瓦底面的凸

槽线抵紧下部已贴瓦片为准，与下部已贴瓦片搭图6.2.5-1 挂瓦示意接、贴紧，用橡皮锤敲打底瓦上表面、挤实砂浆、

使瓦底与找平层贴紧，并将铜丝与钢筋网片绑扎牢固，再微调瓦的位置与排版位置吻合。该垄底瓦铺贴至屋脊处后，将两垄底瓦之间空隙用砂浆填实。阴沟瓦的施工同底瓦。

底瓦铺贴至斜阴角、斜阳脊处时，应根据左右方向不同选择异形斜底瓦铺贴，如斜底瓦尺寸偏小不能满足现场要求，应由厂家依据现场尺寸加工处理，如斜底瓦尺寸偏大不能满足现场要求，应依据实际尺寸对斜底瓦进行切割及打磨。斜底瓦与脊沟瓦之间的接头处理详见图6.2.3-2《脊沟瓦与底瓦接口大样图》。

2）筒瓦施工

两陇底瓦铺贴完毕后进行筒瓦的铺贴。筒瓦的施工仍由天沟处沟头瓦开始，自下而上逐垄进行。筒瓦勾头的起始位置应紧贴底瓦勾头挡板。首先将穿好铜丝的筒瓦沟头底面满抹砂浆，然后根据位置扣在两陇底瓦之间挤压固定，筒瓦底面与底瓦之间不留缝隙，再把铜丝与预留钢筋网绑扎牢固，并调节定位，最后将筒瓦与底瓦之间的缝隙用砂浆塞满，用φ6钢筋棍捣实。见图6.2.3-3《檐沟瓦天沟处大样图》。

筒瓦的施工与筒瓦沟头类似，起始位置应与下部筒瓦上口插榫抵紧，其它工序同筒瓦沟头施工，

自下而上将该陇筒瓦铺贴至屋脊

行切割，确保筒瓦与屋脊斜脊结合

严密。

3）当沟、压带条及群色条的

施工

当沟、压带条及群色条是屋脊

处琉璃瓦收口构件。当沟瓦施工之

前应按底瓦位置、标高以及天沟找

图6.2.5-2 坡后的标高按间距2m用机械钻孔后埋不锈钢管泄水孔，泄水孔不锈钢管一直穿通正当沟到底瓦上方，管周边采用灌浆料填实。

当沟瓦分为斜当沟和正当沟（见图1），分别用于斜屋脊和正屋脊处。当沟瓦采用砂浆粘贴在屋脊梁侧面。当沟瓦的中距、大小、曲率尺寸必须与筒瓦瓦垄匹配，如当沟瓦尺寸偏差不能满足现场要求时，应由厂家依据现场尺寸加工，依据实际尺寸对当沟瓦进行切割及打磨。斜当沟和正当沟上口应相互交圈，正脊处当沟瓦上口应水平，斜当沟上口应顺直，表面平整。

压带条采用砂浆粘贴在屋脊梁侧面、当沟瓦上口，粘贴时应注意斜脊顺直、正脊保证水平，凸出屋脊侧面的宽度保持一致。压带条之间接长。用钢暗销连接，详见图1之A—A。

群色条采用砂浆粘贴在压带条上口的屋脊梁侧面，质量要求同压带条。群色条内设通长φ6钢筋，并用砂浆塞实，保持其整体性见图6.2.5-2。

6.2.6 琉璃瓦勾缝

琉璃瓦及其配件施工完毕后，筒瓦之间、筒瓦与底瓦之间、瓦与当沟之间等接口处均应采用801胶水调白水泥并掺入琉璃瓦面釉色泽一致的颜料的水泥浆擦缝。擦缝完成后应立即用棉纱擦净琉璃瓦表面残留的水泥浆，保持瓦面整体清洁美观。

6.2.7 琉璃瓦养护及成品保护

琉璃瓦施工完毕，砂浆终凝后立即进行洒水保湿养护14天。

安装屋脊干挂石材的钢骨架或其他钢骨架需要焊接时，应用不燃物将琉璃瓦面覆盖，防止焊接火花或熔渣损坏琉璃瓦。必须经过或在瓦面上放置重物时，要在瓦面上铺跳板、跳板与瓦之间垫放

足够厚度的草袋柔软材料，防止损坏瓦面。

屋面施工期间及施工完毕后，非工作人员一律禁止进入，进入屋面的人员必须穿软底鞋。

7 机具设备

坡屋面材料运输采用自制滑车。

8 劳动组织

不包括屋面找平及找平前各道工序用工见下表:

表8 主要施工工种

9 质量标准及检验方法

9.1 找平层质量标准及检验方法：

9.1.1 主控项目：使用的材料品种、质量必须符合要求，各层之间，及找平层与基体之间必须粘接牢固、无脱层、空鼓，面层无起砂和裂缝（风裂除外）等缺陷。

9.1.2 一般项目：表面光滑、洁净，接槎平整，线条顺直清晰。允许偏差：表面平整5mm ，用2m 尺及塞尺检查。

9.2 琉璃瓦质量标准及检验方法：

9.2.1 主控项目：使用的材料品种、质量必须符合要求。屋面排水通畅，无渗水现象。瓦与基体之间必须粘接牢固、无脱层、空鼓等缺陷。检验方法：琉璃瓦屋面施工完毕后应进行淋水试验，淋水时间为2h ，在屋面底面观察应无渗水迹印。

9.2.1 一般项目：表面光滑、洁净，色泽均匀，瓦片排列整齐，线条顺直清晰，接缝严密。检验方法：目测

10 安全措施

10.1 坡屋面操作人员正确佩带安全帽、安全带，穿软底鞋。

10.2 坡屋面外架与天沟同高，满铺脚手板，外架设1.5m 高拦秤杆，挂安全网、全封闭。见图10.2。

10.3 材料运输采用自制小滑车运至屋顶回廊，通过屋顶回廊运送至各工作面，快捷安全。 10.4 大坡度斜屋面上设麻绳软梯供人员上下；铺瓦操作位置，利用焊接牢固的挂瓦钢筋网，临时拴挂材料搁架。见 图10.4。

11 效益分析

11.1技术经济效益

11.1.1 实现建筑造型多样化，大坡度琉璃瓦屋面的合理选用，体现了传统建筑的魅力，展示出建筑的独特风采。

11.1.2 大坡度琉璃瓦屋面排水良好，不需作卷材防水层，减少了构造层次，节约了材料费用、施工费用和卷材防水层维修费用。

11.1.3 屋面挂瓦钢筋网、铜扎丝的设置和连接方式，确保了大坡度、大屋面的琉璃瓦与混凝

土基层连接牢固，不会发生滑移。琉璃瓦下满座的水泥石灰混合砂浆能有效的防止铜扎丝锈蚀；砂

浆的强度适宜，保证了瓦铺砌严实不易破损。上述措施都是有利于保证屋面结构耐久性的有效的构造措施。

11.1.4 采用自制运料滑车运输砂浆、琉璃瓦及其他小配件，解决了大坡度屋面上大量易碎材料的垂直和水平运输难题，大大降低了操作人员的劳动强度、减少了材料和成品的损耗。
