水泥物理力学性能-复习资料

合集下载

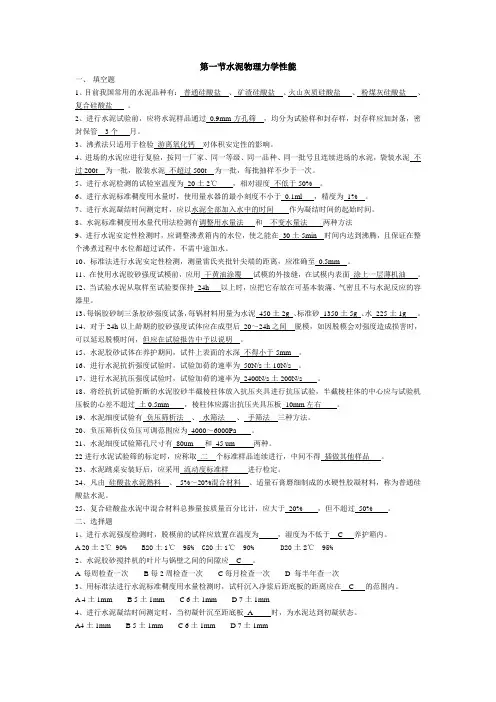

第一节水泥物理力学性能

第一节水泥物理力学性能一、填空题1、目前我国常用的水泥品种有：普通硅酸盐、矿渣硅酸盐、火山灰质硅酸盐、粉煤灰硅酸盐、复合硅酸盐。

2、进行水泥试验前，应将水泥样品通过0.9mm方孔筛，均分为试验样和封存样，封存样应加封条，密封保管3个月。

3、沸煮法只适用于检验游离氧化钙对体积安定性的影响。

4、进场的水泥应进行复验，按同一厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装水泥不过200t 为一批，散装水泥不超过500t 为一批，每批抽样不少于一次。

5、进行水泥检测的试验室温度为20土2℃，相对湿度不低于50% 。

6、进行水泥标准稠度用水量时，使用量水器的最小刻度不小于0.1ml ，精度为1% 。

7、进行水泥凝结时间测定时，应以水泥全部加入水中的时间作为凝结时间的起始时间。

8、水泥标准稠度用水量代用法检测有调整用水量法和不变水量法两种方法9、进行水泥安定性检测时，应调整沸煮箱内的水位，使之能在30土5min 时间内达到沸腾，且保证在整个沸煮过程中水位都超过试件，不需中途加水。

10、标准法进行水泥安定性检测，测量雷氏夹批针尖端的距离，应准确至0.5mm 。

11、在使用水泥胶砂强度试模前，应用干黄油涂覆试模的外接缝，在试模内表面涂上一层薄机油。

12、当试验水泥从取样至试验要保持24h 以上时，应把它存放在可基本装滿、气密且不与水泥反应的容器里。

13、每锅胶砂制三条胶砂强度试条，每锅材料用量为水泥450土2g 、标准砂1350土5g 、水225土1g 。

14、对于24h以上龄期的胶砂强度试体应在成型后20～24h之间脱模，如因脱模会对强度造成损害时，可以延迟脱模时间，但应在试验报告中予以说明。

15、水泥胶砂试体在养护期间，试件上表面的水深不得小于5mm 。

16、进行水泥抗折强度试验时，试验加荷的速率为50N/s土10N/s 。

17、进行水泥抗压强度试验时，试验加荷的速率为2400N/s土200N/s 。

水泥物理力学性能

一、了解概念（名词解释）1、胶凝材料：凡能在物理、力学作用下，从浆体变成坚固的石状体，并能胶结其他物料而具有一定机械强度的物质，统称为胶结凝材料。

2、水硬性：一种材料磨成细粉和水拌合成浆后，能在潮湿空气和水中硬化并形成稳定化合物的性能。

3、水硬性胶凝材料：在拌水后即能在空气硬化又能在水中继续硬化，并能将砂石等骨料胶结在一起的材料。

4、火山灰性：一种材料磨细成粉，单独不具有水硬性，但在常温下与石灰一起和水后能形成具有水硬性的化合物的性能。

5、活性混合材：具有火山灰性或潜在水硬性，或兼有火山灰性和水硬性的矿物质材料。

6、水泥混合材料：在水泥生产过程中，为改善水泥性能，调节水泥标号而加到水泥中的矿物质材料。

7、普通硅酸盐水泥：由硅酸盐水泥熟料、6%-15%混合材料、适量石膏磨细制成的水硬性胶凝材料。

8、水泥净浆标准稠度：为测定水泥的凝结时间，体积安定性等性能，使其具有准确的可比性，水泥净浆以标准方法测试所达到统一规定的浆体可塑性程度。

9、水泥净浆标准稠度需水量：拌制水泥净浆时为达到标准稠度所需的加水量。

10、初凝时间：水泥从加水拌和到水泥达到标准规定的可塑性状态所需的时间。

11、终凝时间：水泥从加水拌和到完全失去可塑性状态达到标准规定的较致密的固体状态所需时间。

12、雷氏夹法：检验水泥中游离氧化钙含量影响水泥体积安定性的方法。

13、细度：粉状物料的粗细程度，通常以标准筛的筛余百分数或比表面积或粒度分布表示。

14、筛余：粉状物料细度的表示方法，一定质量的粉状物料在试验筛上筛分后所残留于筛上部分的质量百分数15、比表面积：单位质量的物料所具有的表面积。

16、标准砂：检验水泥强度专用的细集料，有高纯度的天然石英砂经筛洗加工制成，对二氧化硅含量和粒度组成有规定质量要求。

≥98%17、水灰比：水泥浆、水泥胶砂、混凝土混合料中拌合水与水泥的质量比值。

18、水泥胶砂强度：水泥力学的一种量度。

19、水泥强度等级：根据水泥强度的高低划分水泥产品质量的等级。

(带答案)-试卷

(带答案)-试卷水泥物理力学性能试题一、填空题1 ．目前我国常用的水泥品种有：普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥。

2 ．进行水泥试验前，应将水泥样品通过 0.9mm 方孔筛，均分为试验样和封存样，封存样应加封条，密封保管 3 个月。

3 ．沸煮法只适用于检验游离氧化钙对体积安定性的影响。

4 ．进场的水泥应进行复验，按同一厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装水泥不超过200t 为一批，散装水泥不超过500t 为一批，每批抽样不少于一次。

5 ．进行水泥检测的试验室温度应为 20 士2 ℃，相对湿度不低于50 % 。

6 ．进行水泥标准稠度用水量检测时，使用量水器的最小刻度不小于0.1ml，精度为l %7 ．水泥标准稠度用水量代用法检测有调整用水量法和不变水量法两种方法。

8 ．进行水泥凝结时间测定时，应以水泥全部加人水中的时间作为凝结时间的起始时间。

9 ．进行水泥安定性检测时，应调整沸煮箱内的水位，使之能在30 土5min 时间内达到沸腾，且保证在整个沸煮过程中水位都超过试件，不需中途加水。

10．标准法进行水泥安定性检测，测量雷氏夹指针尖端的距离，应准确至0.5mm。

11 ．在使用水泥胶砂强度试模前，应用干黄油涂覆试模的外接缝，在试模内表面涂上一层薄机油。

12 ．当试验水泥从取样至试验要保持24h以上时，应把它存放在可基本装满、气密且不与水泥反应的容器里。

13 ．每锅胶砂制三条胶砂强度试条，每锅材料用量为水泥450 土2g 、标准砂1350 土5g 、水225 土1g 。

14 ．对于24h 以上龄期的胶砂强度试体应在成型后20 ～24h 之间脱模，如因脱模会对强度造成损害时，可以延迟脱模时间，但应在试验报告中予以说明15 ．水泥胶砂试体在养护期间，试件上表面的水深不得小于5mm。

16 ．进行水泥抗折强度试验时，试验加荷的速率为50N / s 土10N / s。

水泥的物理性能知识

水泥的物理性能知识1、细度与比表面积水泥一般由几微米到几十微米大小不同的颗粒组成，它的粗细程度（颗粒大小）称为水泥细度。

水泥细度直接影响水泥的凝结和硬化速度、强度、需水性、析水率、干缩性、水化热等一系列物理性能，因此生产单位和使用单位对水泥细度都很重视。

水泥细度有筛余百分数、比表面积、颗粒平均直径和颗粒级配等表示方法。

在相同的粉磨条件下，影响水泥粉磨细度的主要因素是熟料的易磨性、混合材的易磨性及掺加量。

一般讲，C3S含量高的熟料易磨，C2S含量高的熟料难磨。

混合材料中火山灰质材料、粉煤灰易磨矿渣难磨。

水泥中粗细颗粒级配恰当，则可得到良好的流发性能。

一般认为，水泥中3~30μm的颗粒主要起强度增长作用，而大于60μm颗粒由于水化程度低，对水泥强度贡献不大，因此，水泥中3~30μm的颗粒通常占到90%以上。

小于10μm的颗粒主要起早强作用，而其中3μm以下的颗粒只起早强作用。

10μm 以下颗粒比表面积大、需水量大、水化速度快，因而水泥的流发性能不利，故水泥中10μm以下颗粒含量应尽量少一些为好。

水泥一般从强度出发来确定细度指标，尤其是当熟料强度低，混合材掺量高时，往往都采取提高粉磨细度来保证水泥强度。

水泥细度越大，细颗粒含量越多，需水量越大。

需水量大的水泥与外加剂的相容性较差，混凝土坍落度损失快。

水泥终粉磨系统所用的磨机不同（球磨、辊压磨、振动磨），所得的水泥颗粒的形状会不一样。

在相同细度及颗粒组成的情况下，水泥颗粒球形度越大，则需水量越小，与外加剂的相容性越好。

普通硅酸盐水泥细度以比表面积表示，其比表面积不小于300m2/kg。

比表面积过小，水泥容易泌水，失去胶凝作用效果；比表面积过大，水泥需水量明显增大，容易使混凝土极件收缩，产生裂缝，导致水泥极件强度减小。

通用硅酸盐水泥的其他五种水泥的细度以筛余表示，其80μm方孔筛筛余不大于10%或45μm方孔筛筛余不大于30%。

2、需水性在水泥制备净浆、砂浆或拌制混凝土时，都需要加入一定量的水分。

水泥物理力学性能试验讲义

二、水泥胶砂强度检验方法（ ISO法）
5）水泥胶砂电动抗折试验机：符合JC/T724-2005《水泥胶砂电动抗折试验机》。该抗折机为1级精度，即相对示值误差、相对示值变动度均不超过 ±1%，由计量部门检定。 GB/T17671-1999 标准要求加荷速度为 50N/s±10N/s 。抗折强度以MPa表示，按下式进行计算： Rf =——— 3
3、水泥的分类按组成分：
• • • • • •
1）硅酸盐类水泥 2）铝酸盐类水泥 3）硫铝酸盐类水泥 4）氟铝酸盐类水泥 5）铁铝酸盐类水泥 6）少熟料或无熟料水泥
4、水泥取样方法：GB/T 12573-2008
•进场的水泥应按批进行复验。按同一生产厂家、
同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。 •取样应具有代表性，可连续取样，亦可从20个以上不同部位取等量样品。取样品宜用取样器，总量不少于12kg，将所取样品充分混合后通过 0.9mm方孔筛，均分为试验样和封存样，封存样应加封条，密封保管三个月（90天）。
水泥物理力学性能培训讲义
水泥试验相关标准
• • • •
• • • • •
水泥取样方法：GB/T 12573-2008 水泥细度检验方法（筛析法）： GB/T 1345-2005 水泥胶砂流动度测定方法：GB/T 2419-2005 水泥标准稠度用水量、凝结时间、安定性检验方法： GB/T1346-2011(2012-03-01实施) 水泥胶砂强度检验方法（ISO法）：GB 17671-1999 水泥密度测定方法：GB/T 208-1994 水泥比表面积测定方法(勃氏法)：GB/T 8074-2008 水泥化学分析：GB/T 176-2008 通用硅酸盐水泥：GB 175-2007

水泥物理力学性能试题及答案

水泥物理力学性能试验试题（一）填空题1、水泥取样可连续取，亦可从（20）个以上不同部位取等量样品，总量至少（12Kg）2、水泥胶砂试块质量比，水泥：ISO标准砂：水等于( 1 : 3 : 0.5 )3、水泥胶砂强度试验方法采用尺寸（40mm*40mm*160mm ）棱柱体试块的水泥抗压强度和抗折强度4、达到试验龄期时将试块从水中取出用潮湿棉布覆盖先进行（抗折强度）试验，折断后每截再进行（抗压强度）试验5、试验室室内空气（温度）和（相对湿度）以及养护池水的（水温）在工作期间每天至少记录一次6、养护箱的温度与相对湿度至少每4h记录一次，在自动控制的情况下记录次数酌情减至一天记录（二次）。

7、水泥胶砂振实台为了防止外部振动影响振实效果，需要在整个混凝土基座下放一层厚约（5mm）天然橡胶弹性衬垫。

8、水泥抗折试验以（50±10N/S ）的速率均匀加荷，直至破坏。

9、制备胶砂后立即进行成型。

用勺子将胶砂分（二层）装入试模，装第一层时，每个槽约放300g，用大播料器垂直模套顶部沿着每个槽来回一次播平，接着振实（ 60）次。

再装入第二层，用小播料器播平，再振实（60）次。

10、试体龄期是从（水泥加水搅拌）开始试验时算起。

11、雷氏夹受力弹性应符合要求。

当一根指针的根部先悬挂在尼龙丝上，另一根指针的根部再挂上（300g）质量的砝码时，两根指针针尖的距离增加应在（17.5±2.5mm）范围内，并且去掉砝码后针尖的距离能恢复至挂砝码前的状态。

12、由（水泥全部加入水中）至终凝状态的时间为水泥的初凝时间，用什么单位（ min）表示。

13、水泥安定性试验每个样品需成型（两）个试件14、当两个试件煮后增加距离（C-A）的平均值大于（5.0）mm时，应用同一样品立即重做一次试验，以复检结果为准。

15、普通硅酸盐水泥的强度等级分为（ 42.5 、42.5R、52.5、52.5R）四种。

16.确定初凝时间、终凝时间时两测点之间的间距（10）mm且距离试模边缘（10）mm.17.在试模上做标记或用字条标明（样品编号）、（强度）、（成型日期）、（时间）和（试件相对于振实台的位置）。

水泥物理力学性能检验试题

水泥物理力学性能检验试题判断改错题1、水泥为气硬性胶凝材料。

（）5、硅酸盐水泥熟料的主要矿物成份是硅酸钙。

（）6、普通硅酸盐水泥的强度等级分为 32.5R、42.5、42.5R、52.5、52.5R五个等级。

（）9、硅酸盐水泥初凝时间不小于45 min，终凝时间不大于390 min。

（）10、普通硅酸盐水泥的细度以80μm方孔筛筛余表示，筛余应不大于10%。

（）15、水泥试体带模养护的养护箱或雾室温度保持在20℃±1℃，相对湿度不低于95%。

（）19、水泥胶砂试件成型时向搅拌机中加料的顺序为水泥、水、砂。

（）22、水泥试件养护时，每个养护池可以养护不同类型的水泥试件。

（）25、测定水泥标准稠度用水量时，以试杆沉入净浆并距底板6mm±1mm时的用水量为水泥的标准稠度用水量。

（）26、测量水泥的凝结时间，在临近终凝时应每隔15min测定一次。

（）27、GB175-2007通用硅酸盐水泥标准中取消了有关废品水泥的判定。

（）28、P．S．B类矿渣硅酸盐水泥中可以掺加大于50%的粒化高炉矿渣。

（）29、P．S.A类矿渣硅酸盐水泥中可以掺加大于50%的粒化高炉矿渣。

（）31、用于水泥细度检验用的负压筛的负压调节范围为4000Pa~6000Pa。

（）32、水泥细度检验时，如果两次筛余结果绝对误差大于0.2%时，应再做一次试验，取两次相近结果的算术平均值，作为最终结果。

（）34、水泥细度试验筛修正系数超出0.80~1.20范围时，试验筛应予淘汰。

（）35、水泥胶砂流动度测定用的跳桌可安装于任意稳固的基座上。

（）38、水泥胶砂搅拌时，标准砂是在低速搅拌30S后，在第二个30S开始的同时均匀加入。

（）39、一组水泥抗折强度值中有超出平均值±10％时，应剔除后再取平均值作为抗折强度的试验结果。

（）40、一组水泥抗压强度值中，如六个测定值中有一个超出六个平均值的±10%，就应剔除这个结果，而以剩下五个的平均数为结果。

水泥物理性能检验培训资料11

水泥物理性能检验培训资料第一部分GB/T208-1994《水泥密度测定方法》1.定义⏹比重的定义：某物体单位体积的重量与同体积4℃纯净水的重量之比，它是一个比值，没有单位，只有数值上的大小。

⏹密度的定义：某物质单位体积的质量，就是该物质的密度，密度是有单位的，克每立方厘米）；g/cm3或千克每立方米；（kg/m3）。

1 g/cm3=1 kg/m3⏹水泥密度的定义：水泥单位体积的质量，就是水泥的密度，水泥的密度单位是克每立方厘米；（g/cm3）。

2．比重和密度的关系G物ρ物gv物∵比重γ＝＝而v物＝v水G水ρ水gv水ρ物∴比重γ＝ρ水又∵4℃纯净水的密度是1kg/m3或1g/cm3，即ρ水在数值上＝1所以比重γ在数值上＝密度ρ的数值一．水泥密度的意义水泥密度对于一些特殊工程当中如粘结工程、浇灌工程和油井堵塞工程都起到非常重要的作用，因为这些工程都希望水泥颗粒能较快的从水泥浆体中沉积下来，在这个过程中也在逐步水化硬化，最后生成致密的水泥石，故要求水泥的密度大一些。

还有在测定水泥的比表面积时须先测水泥的密度。

二．水泥中矿物组成密度及各个品种水泥密度⏹1．熟料矿物密度为：⏹各矿物：C3S C2S C3A C4AF fCaO⏹密度： 3.25 3.28 3.04 3.77 3.34⏹2．各个品种水泥密度为：⏹硅酸盐水泥：3.10~3.30⏹矿渣水泥：2.90~3.20⏹高铝水泥：3.10~3.80⏹普通水泥：2.95~3.20⏹火山灰、粉煤灰：2.50~3.00三．影响水泥密度大小的因素⏹硅酸盐水泥密度主要由熟料矿物组成决定：但以下三条因素会影响水泥密度。

⏹1.储存条件如储存时间长，密封条件差，水泥中的fCao吸水生成Ca(OH)2，水泥中的fCao与空气中的CO2生成CaCo3，因Ca(OH)2（2.23）和CaCo3(2.71)密度低所以水泥的密度会变小。

另外熟料矿物水化后生成的水化物密度也比熟料矿物低⏹2.熟料锻烧程度的影响熟料生烧密度小，熟料过烧密度大，正常熟料介于二者之间，但变化并不显著。

水泥物理力学性能试验试题

工程质量检测人员考核参考题水泥物理力学性能部分姓名：单位：准考证号：一、名词解释1.什么是普通硅酸盐水泥和矿渣硅酸盐水泥？2.什么是水泥的比表面积？它的单位如何表示？二、填空题1、硅酸盐水泥的基本组成材料包括水泥熟料、（石膏）、混合材料等。

2、硅酸盐水泥分两种类型，不掺加混合材料的称I类硅酸盐水泥，代号P・I。

在硅酸盐水泥粉磨时掺加不超过水泥质量5%的石灰石或粒化高炉矿渣混合材料的称为（II型）硅酸盐水泥，代号（P・II）。

3、硅酸盐系的水泥根据掺加混合材料的数量和种类不同。

主要分为以下六个品种，分别是：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、（火山灰）硅酸盐水泥、粉煤灰硅酸盐水泥、（复合）硅酸盐水泥。

4．水泥取样要有代表性，可连续取，亦可从（20）个以上不同部位取等量样品。

5.水泥试验筛必须经常保持洁净、筛孔畅通，使用（10）次后要进行清洗。

6.水泥的比表面积试样准备要求为：将110±5°C下烘干并在干燥器中冷却到室温的标准试样，倒入100ml的密闭瓶中，用力摇动（2）min,将结块成团的试样震碎，使试样松散。

静置（2）min后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉分布到整个试样中。

7.标准稠度用水量测定有两种方法：（标准）法、代用法。

&水泥试体成型试验室的温度应保持在（20±2）C，相对湿度应不低于（50）%。

试体带模养护的养护箱或雾室温度应保持在（20±1）C，相对湿度应不低于（90）%。

试体养护池水温度应保持在（20±1）€范围内。

9.水泥抗压试体的六个测定值中，如有一个超出六个平均值的（±10）%，就应剔除这个结果，而以剩下五个的平均数为结果。

如果五个测定值中再有超过它们平均数（±10）%的，则此组结果作废。

10.胶砂搅拌机的叶片与锅之间的间隙，是指叶片与锅壁（最近）的距离，应（每月）检查一次。

水泥土的基本物理力学性能探究

水泥土的基本物理力学性能探究一、重度和相对密度由于水泥浆的重度与土的重度相近，所以形成的水泥土重度与天然软土的重度相差不大。

如表1所示，当水泥掺量αw＝25%时，水泥土的重度仅比天然软土增加4.5%。

由此可见，用水泥土加固软土地基，其加固部分对下卧层不致产生过大的附加荷载，从而也不会引起较大的附加沉降。

由于水泥的相对密度（3.1）比一般土体的相对密度（2.65～2.75）大，故水泥土的相对密度也比天然土的相对密度稍大，且随着水泥掺入比的增加而增大，但增大的幅度很小，见表1。

表1 水泥土的物理性质二、渗透系数水泥土的渗透系数，随水泥掺入比的增加和含水量的降低而降低，8%～10%的掺入比是最经济的，再提高水泥掺入比也不能显著减小渗透系数；随养护龄期的增长而减小。

加固初期，水泥水化释放大量的Ca2＋，离子溶度和化合价增加，双电层厚度降低，土颗粒发生絮凝作用，形成一种大空隙的结构，水泥土渗透系数增大。

但是随着水泥的水化反应和火山灰反应的进行，产生大量的水化产物，填充在土颗粒集合之间，固化土的含水量或者孔隙比也随之降低，土体渗透系数降低。

三、无侧限抗压强度无侧限抗压强度试验，是水泥土在侧向应力为零的条件下，施加轴向压力使试样破坏，与三轴压缩中围压σ3＝0相对应。

由于试样是在压缩条件下破坏的，因此把这种情况下水泥土所承受的最大轴向压力称为无侧限抗压强度（unconfined compression strength），通常以q u或f cu表示。

无侧限抗压强度是水泥土最重要的力学指标，有关试验研究和分析将在后面几章做详细论述。

四、抗拉强度水泥土的抗拉强度可以由传统的拉伸试验和劈裂试验确定，但是前者测定的抗拉强度较后者测定的抗拉强度高，且离散性也大。

随着水泥掺入比的增加，抗拉强度也随之增大，但是破坏时的应变随之减少。

水泥土的抗拉强度σ1随无侧限抗压强度f cu的增加而增加，抗压和抗拉这两类强度有密切关系。

高亚成得出结论是抗拉强度为抗压强度8%～16%，一般为14%。

水泥物理力学性能检验培训试题(含答案)

一、单选题（总分40 分，每题2 分）1. 测定水泥密度所用的液体介质为：（B ）（A）花生油；（B）无水煤油；（C）酒精；（D）汽油2. 水泥密度测试时，应称取水泥试样（D ）g。

（A）20g；（B）40g；（C）50g；（D）60g。

3. 通常表示水泥抗折强度的单位为：（C ）（A）mPa；（B）KPa；（C）MPa；（D）kN。

4. 当粉煤灰硅酸盐水泥的流动度小于180mm 时，须以（C ）的整数倍将水灰比调整至胶砂流动度不小于180mm。

（A）0.01；（B）0.02；（C）0.1；（D）0.2。

5. 水泥以抽取实物试样的检验结果为验收依据时，取样数量为（C ）kg。

（A）6；（B）20；（C）12；（D）24。

6. 雷氏夹的制成材料为（A）。

（A）铜质材料；（B）铁质材料；（C）锌质材料；（D）合金材料。

7. 测定水泥密度时，试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过（B ）。

（A）0.01 g/cm3；（B）0.02 g/cm3 ；（C）0.05 g/cm3；（D）0.1 g/cm38. 煮沸法是测（D ）所用的方法。

（A）细度；（B）标准稠度需水量；（C）凝结时间；（D）安定性。

9. 凝结时间试验中，盛装水泥净浆的试模深度为（B ）（A）30mm±1mm；（B）40mm±1mm；（C）50mm±1mm；（D）57mm±1mm。

10. 中国ISO标准砂可以单级分包装，也可以各级预配合，并以（C）量的塑料袋混合包装。

（A）1350g±1g；（B）1350g±2g；（C）1350g±5g；（D）1350g±10g。

11. 水泥胶砂流动度测定方法标准的代号为：（D）（A）GB/T2419-2004 ；（B）GB/T2419-2006；（C）GB/T2419-2012；（D）以上都不是。

12. 强度等级为42.5R 的硅酸盐水泥的3d 抗折强度应（B ）。
