电流继电器特性实验
实验报告-电流继电器特性实验
实验报告-电流继电器特性实验一、实验目的1. 学习电流继电器的基本原理、结构和性能特点。
2. 了解电流继电器的各种特性参数，包括工作电压、电流、动作时间和释放时间等。
3. 实验掌握电流继电器的特性曲线，并比较不同工作状态下电流继电器的特性差异。
二、实验原理电流继电器是一种电磁开关，它是一种继电器，其操作是由一定电流在线圈中激磁发生的。
电流继电器有两个运动状态：动作状态和非动作状态，它们之间的切换是由线圈中的激磁电流控制的。
在电流继电器中，有两个电路：控制电路和输出电路。
控制电路是指用来驱动电流继电器线圈的电路，而输出电路是指连接到电流继电器输出触点的电路。
当控制电路中的电流达到一定值时，电流继电器线圈中的磁通就会达到一定强度，从而使触点发生动作。
当激磁电流消失时，线圈中的磁通就会减弱，触点也会恢复到非动作状态。
三、实验器材1. 电流继电器实验箱2. 恒流源3. 直流数字电压表5. 计时器6. 电线、插头等实验用具四、实验步骤1. 接线将恒流源的正极和负极分别接到电流继电器实验箱中央的电源接口和地线接口处。
2. 调节电压和电流调节恒流源的电压和电流使其输出的电压和电流分别为5V和1A，并按下电源开关。
将直流数字电压表和直流数字电流表依次连接到电流继电器实验箱输出接口的正负极上，并分别读出电压和电流。
4. 测量自由释放时间将计时器连接到电流继电器实验箱输出接口的COM和NO接口上，按下自由释放按钮。
记录电流继电器的自由释放时间。
5. 测量动作时间按下手动动作按钮，记录电流继电器的动作时间。
6. 测量特性曲线按下序列按键，记录不同电流下电流继电器的特性曲线。
五、实验结果分析六、实验结论通过本次实验，我们受益匪浅。
我们学习了电流继电器的基本原理、结构和性能特点，并掌握了电流继电器的特性曲线绘制方法。
同时，我们还了解了电流继电器的各种特性参数，包括工作电压、电流、动作时间和释放时间等。
在实验中，我们成功地完成了各项测量和记录工作，并对实验结果进行了分析和总结。
继电器的特性实验
实验一电磁型继电器的特性实验一．实验目的：1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性；2．了解继电器各种参数的意义，掌握继电器整定植的调试方法；3．了解有关仪器、仪表的选择原则及使用方法。
二．实验项目：1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数；2．测定电流继电器的动作电流、返回电流及返回系数；3．测定电压继电器的动作电压、返回电压及返回系数；4．测定时间继电器的动作电压、返回电压及返回系数；5．测定中间继电器的动作电压、返回电压及返回系数。
三．实验内容：（一）熟悉常用继电器的内部接线DL-21C DL-22C；DY-22C DL-23C；DY-23CDS-21A~24A DZ-31B（二）测定电流继电器的动作电流I.d.j。
返回电流I f.j及返回系数K f。
1．实验接线：图1-1 电流继电器实验接线图2．实验需用仪器设备①交流电流表 0~5A②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台③滑线电阻 69Ω3.9A或40Ω6A 一台④电流继电器 DL-21C 一个3.实验方法(1)首先将继电器的两组线圈串联;将继电器的整定把手放在某一选定位置;将自藕调压器把手旋至输出为零伏位置;将滑线电阻的滑动端放在阻值为最大位置;(2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合,即指示灯亮)的最小电流称为电流继电器的动作电流Id.j.(3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开,即指示灯灭)的最大电流称为电流的继电器的返回电流If.j.(4)测定Id.j 和If.j时,对所选的整定位置重复作三次,将测量结果填入表1中(5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中.(6)数据处理误差: △I%=要求:返回系数:K=要求:0.05<Kf<0.9表1 继电器的两组线圈串联（表中电流单位：A ）表2 继电器的两组线圈并联（表中电流单位：A ）（三）测定低电压继电器的动作电压Ud.j 返回电压Uc。
实验报告-电流继电器特性实验

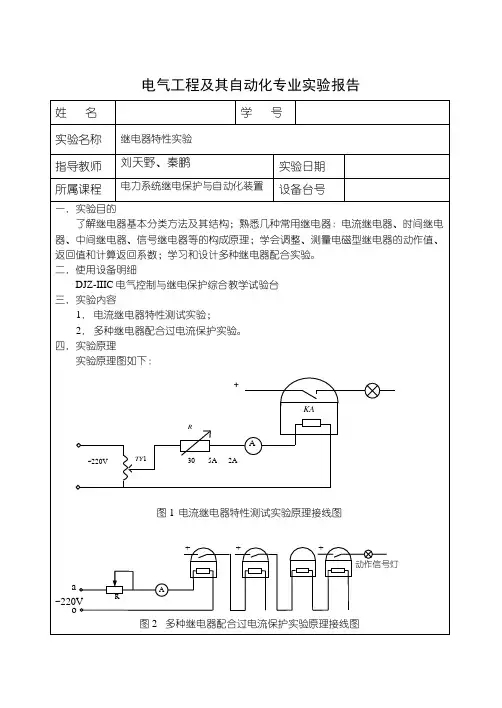

电气工程及其自动化专业实验报告305A 2A
五．实验方法、步骤
（一）电流继电器特性测试实验
1．整定继电器动作值，按图1接线，调压器输出指示为0V；
2．检查线路后合上有关电源；
3．调节调压器使电流值缓慢升高，记下继电器动作（指示灯XD1亮）时的最小电流值，即为动作值；
4．继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）最大电流值，即为返回值；
5．改变继电器线圈连接方式，重复步骤1~3再进行一次测量，将测试结果填入表1中。
（二）多种继电器配合过电流保护实验
1．将电流继电器动作值整定为2A，时间继电器动作值整定为3秒。
2．按图2接线，将滑线变阻器的滑动触头放置在中间位置，以便实验开始后通过改变滑线变阻器的阻值来改变流入继电器电流的大小。
3．依次合上三相电源开关、单相电源开关和直流电源开关。
4．调节单相调压器输出电压，逐步增加电流，当电流表电流约为1.8A 时，停止调节单相调压器，改为慢慢调节滑线电阻的滑动触头位置，使电流表数值增大直至电流继电器动作.仔细观察各种继电器的动作关系。
5．调节滑线变压器的滑动触头，逐步减小电流，直至信号指示灯熄灭。
仔细观察各种继电器的返回关系。
6．将调压器调回零，断开直流电源开关，最后断开单相电源开关和三相电源开关。
六．实验结果及分析
计算整定值的误差、变差及返回系数。
误差＝［动作最小值－整定值]／整定值
变差＝［动作最大值－动作最小值］／动作平均值 100%
返回系数＝返回平均值／动作平均值。
电力系统继电保护原理实验
实验一继电器特性实验二、原理说明1、电流继电器DL-20C系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
过电流继电器：当电流升高至整定值时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
2、时间继电器DS系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS-20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21～DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C～DS-24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。
DS-25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点上，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
三、实验设备四、实验内容及步骤1、电流继电器整定点的动作值、返回值及返回系数测试电流继电器特性测试实验接线图注2如图1-1所示。
（1） 电流继电器的动作电流和返回电流测试a 、选择ZB11继电器组件中的DL-24C/6型电流继电器，确定动作值并进行初步整定。
选2.4A 和4.8A 为实验整定值。
b 、根据整定值要求对继电器线圈确定接线方式（串联或并联）本实验整定值2.4A 采用是串联的接线方式，4.8A 采用并联的接线方式。
c 、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
电流继电器实验实训报告
一、实验目的1. 熟悉电流继电器的结构、工作原理和基本特性；2. 掌握电流继电器动作电流、返回电流和返回系数的测试方法；3. 学会使用电流继电器进行简单的电路保护和控制；4. 培养实验操作能力和分析问题、解决问题的能力。
二、实验原理电流继电器是一种利用电磁力作用来实现电路保护和控制的电器。
当电路中的电流超过设定值时，继电器动作，从而实现对电路的保护或控制。
电流继电器主要由线圈、铁芯、衔铁、弹簧、触点等部分组成。
1. 结构：电流继电器由线圈、铁芯、衔铁、弹簧、触点等部分组成。
线圈通过电流产生磁场，磁场作用于衔铁，使衔铁运动，从而带动触点闭合或断开。
2. 工作原理：当电路中的电流达到设定值时，线圈产生足够的磁场，使衔铁克服弹簧的阻力，运动到闭合或断开的位置，从而实现电路的保护或控制。
3. 基本特性：电流继电器的基本特性包括动作电流、返回电流和返回系数。
（1）动作电流：指继电器在电路中电流达到设定值时，线圈产生的磁场足以使衔铁运动，触点闭合或断开的电流值。
（2）返回电流：指继电器在电路中电流降至设定值以下时，线圈产生的磁场不足以使衔铁运动，触点保持在闭合或断开位置，直到电流再次达到设定值时触点才闭合或断开的电流值。
（3）返回系数：指继电器返回电流与动作电流的比值。
三、实验仪器与设备1. 电流继电器：DL型电流继电器2. 电源：直流电源3. 电流表：0～5A4. 电压表：0～500V5. 万用表：0～10V6. 电线：多股绝缘铜线7. 开关：单刀双掷开关8. 线路板：实验用线路板四、实验步骤1. 按照实验电路图连接电流继电器、电源、电流表、电压表、万用表等实验仪器。
2. 调节电源电压，使电流表读数为设定值。
3. 观察电流继电器动作，记录动作电流。
4. 断开电源，调节电源电压，使电流表读数为返回电流。
5. 观察电流继电器是否返回，记录返回电流。
6. 计算返回系数。
7. 重复以上步骤，进行多次实验，分析实验结果。
继电器的特性实验报告
一、实验目的1. 了解继电器的基本分类方法及其结构。
2. 熟悉常用继电器（如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等）的构成原理。
3. 学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4. 测量继电器的基本特性。
5. 学习和设计多种继电器配合实验。
二、实验原理继电器是一种利用电磁原理实现电路通断控制的电气元件。
它主要由线圈、铁芯、衔铁、弹簧等部分组成。
当线圈通电时，线圈产生的磁场使铁芯和衔铁产生相对运动，从而实现电路的接通或断开。
三、实验仪器与设备1. 电磁型继电器（电流继电器、电压继电器、时间继电器等）2. 调压器3. 电流表4. 电压表5. 滑线电阻6. 实验电路板7. 电源四、实验步骤1. 电流继电器特性实验（1）按图接线，将电流继电器的动作值整定为 1.2A，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯亮）时的最小电流值，即为动作值。
（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时的最大电流值，即为返回值。
（5）计算返回系数：返回系数 = 返回值 / 动作值。
2. 电压继电器特性实验（1）按图接线，将电压继电器的动作值整定为220V，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电压表读数缓慢升高，记下继电器刚动作（动作信号灯亮）时的最小电压值，即为动作值。
（4）继电器动作后，再调节调压器使电压值平滑下降，记下继电器返回时的最大电压值，即为返回值。
（5）计算返回系数：返回系数 = 返回值 / 动作值。
3. 时间继电器特性实验（1）按图接线，将时间继电器的延时整定为5秒。
系统继电保护实验报告(3篇)
第1篇一、实验目的1. 理解电力系统继电保护的基本原理和作用。
2. 掌握继电保护装置的组成、工作原理及调试方法。
3. 熟悉继电保护装置在实际电力系统中的应用和运行维护。
二、实验原理电力系统继电保护是一种自动装置，用于检测电力系统中的故障，并在故障发生时迅速切断故障电路，以保护电力系统的安全稳定运行。
继电保护装置由测量元件、执行元件和逻辑元件组成。
1. 测量元件：测量元件用于检测电力系统中的电流、电压、功率等参数，并将测量结果传递给执行元件。
2. 执行元件：执行元件根据测量元件传递的信号，实现对断路器等设备的控制，从而切断故障电路。
3. 逻辑元件：逻辑元件用于对测量元件传递的信号进行处理，实现对保护装置的协调和优化。
三、实验内容1. 继电保护装置的组成与原理- 学习继电保护装置的组成和各部分的功能。
- 理解继电保护装置的工作原理，包括测量、执行和逻辑处理过程。
2. 继电保护装置的调试- 学习继电保护装置的调试方法，包括调试步骤、调试参数设置等。
- 通过实际操作，掌握继电保护装置的调试技巧。
3. 继电保护装置的运行与维护- 了解继电保护装置的运行过程，包括启动、运行、停止等环节。
- 学习继电保护装置的维护方法，包括定期检查、故障排除等。
4. 实验操作- 根据实验指导书，进行继电保护装置的安装、接线、调试和运行。
- 观察实验现象，分析实验结果，总结实验经验。
四、实验步骤1. 准备工作- 检查实验设备是否完好，包括继电保护装置、电源、测试仪器等。
- 熟悉实验指导书，了解实验目的、原理和步骤。
2. 安装与接线- 按照实验指导书的要求，将继电保护装置安装在实验台上。
- 按照电路图进行接线，确保接线正确、牢固。
3. 调试- 根据实验指导书的要求，设置继电保护装置的参数。
- 进行调试，观察实验现象，分析实验结果。
4. 运行与维护- 启动实验装置，观察继电保护装置的运行情况。
- 定期检查继电保护装置，发现故障及时排除。
电磁型电流继电器和时间继电器实验指导书
一、实验目的（1）了解电磁型电流继电器和时间继电器的构造、特性，掌握继电器基本参数（电流，时间）的调整方法。
（2）了解继电保护测试仪的功能和使用方法。
二、实验类型验证型三、实验仪器MRT-2000多功能继电保护测试仪，电流继电器、时间继电器。
四、实验原理1)电流继电器：反应通入电流线圈的电流与其整定值电流大小，动作于接点瞬时闭合，通过改变整定把守的位置（改变制动弹簧的弹力），可以改变电流继电器的整定值。
2)时间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接点经整定时间后延时闭合，通过改变静触点的位置（改变动触点的行程），达到改变整定值的目的。
五、实验内容和要求1、电流继电器起动电流，返回电流实验。
1.1、实验接线如图（一）熟悉继电器额定参数。
·按图接线。
·请老师检查接线。
·按附录I 有关章节所述，打开测试仪电源。
·在测试仪人-机对话界面设置各量。
·测试仪使用方法见附录Ⅰ有关章节（建议用手动试验）图（一）1.2、测定DL 型继电器的起动电流：使继电器线圈串联，整定把手放在最大位置，输入电流从零开始逐步增加，直到继电器接点闭合。
使继电器刚好能动作的最小电流即为动作电流dz I 。
注意：测试过程中电流步长值要适当（0.01A 数量级）。
起动电流可用下列方法进行整定i)利用改变继电器的线圈串联或并联，进行整定值范围的选择。
当线圈串联时，其动作值的范围即为刻度盘上所示的值。
当线圈并联时，其动作值为刻度盘上值的两倍。
电磁型电流继电器和时间继电器实验指导书ii)改变整定把守的位置（改变弹簧的拉力）可进行起动电流的均匀整定。
1．3、测定DL 型继电器的返回电流：待继电器动作后，使通入的电流平滑下降直至使继电器接点返回，此时电流即为继电器的返回电流h I 。
1.4、返回系数：将测出的dz I ,h I 数值填入(一)中，计算返回系数。
h K = dzhI I 电流继电器的返回系数 h K 不应小于0.85。
继保特性实验报告(3篇)
第1篇一、实验目的1. 了解继电保护的基本原理和特性。
2. 掌握继电保护装置的测试方法和步骤。
3. 分析继电保护装置在不同工况下的工作性能。
二、实验原理继电保护是电力系统中一种重要的保护手段，其主要作用是在电力系统发生故障时，迅速切断故障部分的电路，保护电力设备不受损坏，确保电力系统的安全稳定运行。
本实验通过测试继电保护装置的特性，验证其在不同工况下的保护性能。
三、实验设备1. 继电保护装置：包括电流继电器、电压继电器、时间继电器等。
2. 电力系统模拟装置：模拟实际电力系统的运行状态。
3. 测试仪器：包括示波器、电流表、电压表等。
四、实验步骤1. 准备工作：将继电保护装置与电力系统模拟装置连接，确保接线正确无误。
2. 测试电流继电器：a. 设置电流继电器的整定值，分别为0.5倍、1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍系统额定电流。
b. 分别在上述整定值下，模拟电力系统发生故障，观察电流继电器是否正确动作。
3. 测试电压继电器：a. 设置电压继电器的整定值，分别为0.5倍、1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍系统额定电压。
b. 分别在上述整定值下，模拟电力系统发生故障，观察电压继电器是否正确动作。
4. 测试时间继电器：a. 设置时间继电器的整定时间，分别为0.1秒、0.2秒、0.3秒、0.4秒、0.5秒、0.6秒、0.7秒、0.8秒、0.9秒、1秒。
b. 分别在上述整定时间下，模拟电力系统发生故障，观察时间继电器是否正确动作。
5. 数据分析：对实验数据进行分析，验证继电保护装置在不同工况下的保护性能。
五、实验结果与分析1. 电流继电器测试结果：在0.5倍至5倍系统额定电流范围内，电流继电器均能正确动作，保护性能良好。
2. 电压继电器测试结果：在0.5倍至5倍系统额定电压范围内，电压继电器均能正确动作，保护性能良好。
3. 时间继电器测试结果：在0.1秒至1秒范围内，时间继电器均能正确动作，保护性能良好。
实验一电磁型电流继电器和电压继电器实验
试验一电磁型电流继电器和电压继电器试验一、试验目的生疏 DL 型电流继电器和 DY 型电压继电器的实际构造、工作原理、根本特性；把握动作电流值、动作电压值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流〔压〕、返回电流〔压〕和返回系数的定义是什么？3、试验结果如返回系数不符合要求，你能正确地进展调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL—20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DY—20c 系列电压继电器用于反映发电机、变压器及输电线路的电压上升〔过电压保护〕或电压降低〔低电压起动〕的继电保护装置中。
DL—20c、DY—20c 系列继电器的内部接线图见图1－1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流到达或超过整定值时，衔铁抑制反作用力矩而动作，且保持在动作状态。
过电流〔压〕继电器：当电流〔压〕上升至整定值〔或大于整定值〕时，继电器立图 1-2变电流流器继电器试验接线图DL-24C/6图 1-3 过电压继电器试验接线图四、试验设备自耦调压器0～5AALJ序号K 沟通2210V 设备名称使用仪器名10A称数量即动作，其常开触点闭合，常闭触点断开。
低电压继电器：当电压降低至整定电压时，继电器马上动作，常开触点断开，常闭触点闭合。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；假设上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2 倍。
转动刻度盘上指针，以转变游丝的作用力矩，从而转变继电器动作值。
图 1-1 电流〔电压〕继电器内部接线图触点通断指示灯ZB11 DL--24C/6 电流继电器 6.3 Ω1 2ZB15 DY--28C/160 电压继电器13ZB35 沟通电流表14ZB36 沟通电压表1单相自耦调压器1变流器1 5DZB01--1 触点通断指示灯1单相沟通电源1可调电阻R1Ω/10A1 61000 伏兆欧表1五、验步骤和要求1、绝缘测试单个继电器在安装投入使用前或经过解体检修后，必需进展绝缘测试，对于额定电压为 100 伏及以上者，应用 1000 伏兆欧表测定绝缘电阻；对于额定电压为 100 伏以下者，则应用 500 伏兆欧表测定绝缘电阻。
【实验报告】四川大学微机保护实验报告3篇
【关键字】实验报告四川大学微机保护实验报告3篇篇一：电力系统继电保护实验报告实验一电流继电器特性实验一、实验目的1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。
当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。
三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。
1. 内部和机械部分的检查a. 检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。
b. 检查刻度盘把手固定可靠性，当把手放在某一刻度值时，应不能自由活动。
c. 检查继电器的螺旋弹簧：弹簧的平面应与转轴严格垂直，弹簧由起始位置转至刻度最大位置时，其层间不应彼此接触且应保持相同的间隙。
d. 检查接点：动接点桥与静接点桥接触时所交的角度应为55~65度，且应在距静接点首端约1/3处开始接触，并在其中心线上以不大的摩擦阻力滑行，其终点距接点末端应小于1/3。
接点间的距离不得小于2mm,两静接点片的倾斜应一致，并与动接点同时接触，动接点容许在其本身的转轴上旋转10~15度，并沿轴向移动0.2~0.3mm，继电器的静接点片装有一限制振动的防振片，防振片与静接点片刚能接触或两者之间有一不大于0.1~0.2mm的间隙。
继电保护实验报告
继电保护及微机保护实验报告实验一 DL-31型电流继电器特性实验一、实验目的：1、了解常规电流继电器的构造及工作原理。
2、掌握设置电流继电器动作定值的方法。
3、学习微机型继电保护试验测试仪的测试原理和方法，并测试DL-31型电流继电器的动作值、返回值和返回系数。
二、实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变I a 的幅值，以“I a 幅值”为控制量，步长 设置为，整定值为3A ，起始值设置为0A 。
（4）、重复手动测试继电器动作值及返回值，记录数据。
三、实验结果四、思考题 1、电磁型电流继电器的动作电流与电流的整定值有关，也就是舌片的上方的止位螺钉的位置有关系，动作电流也与舌片的Z 字型的舌片的Z 的角度有关。
还与铁芯上的线圈的粗细，匝数、游丝的松紧程度有关。
2、返回系数的大小主要是继电器断开的时间长断，返回系数是指返回电流re I 与动作电流OP I 的比值称为返回系数re K ，即： 。
OPrere I IK实验二 DY-36型电压继电器特性实验一、实验目的：1、了解常规电压继电器的构造及工作原理。
2、掌握设置电压继电器动作定值的方法。
3、测试DY-36型电压继电器的动作值、返回值和返回系数 二、 实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变U a 的幅值，以“U a 幅值”为控制量，步长设置为，整定值为50v ，起始值设置为40v 。
4）、重复手动测试继电器动作值及返回值，记录数据。
三、实验结果四、思考题1、电磁型电压继电器的动作电压与电压的整定值有关，和相关磁路的磁阻有关（具体包括铁芯材料的磁导率、铁芯的尺寸、空气气隙的长度），也和线圈的匝数有关。
2、电压继电器的返回系数是实验三 LG-11型功率方向继电器特性实验一、实验目的：1、掌握功率方向继电器的动作特性试验方法 2、测试LG-11型功率方向继电器的最大灵敏角和动作范围；3、测试LG-11型功率方向继电器的角度特性和伏安特性，考虑出现“电压死区”的原因。
实验一 电磁型电流继电器实验要点
实验一电磁型电流继电器实验一、实验目的熟悉DL 型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL —20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DL —20c 系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
DY-21C、26C IIIIIIDY-22CDY-23C、28C8 DY-25CDY-24C、29C图1-1电流继电器内部接线图图1-2电流继电器实验接线图四、实验设备五、实验步骤和要求实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。
实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。
1. 电流继电器的动作电流和返回电流测试（1）选择ZB11继电器组件中的DL —24C/6型电流继电器，确定动作值并进行初步整定。
本实验整定值为2A 及4A 的两种工作状态见表1－2。
（2）根据整定值要求对继电器线圈确定接线方式（串联或并联）；（3）按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表1－2；动作电流用I dj 表示。
实验一：常规电流电压继电器特性测试
实验：常规电流、电压继电器特性测试一、实验目的1、了解常规电流、电压继电器的构造及工作原理；2、掌握设置电流、电压继电器动作定值的方法；3、测试DL-31型电流继电器的动作值、返回值和返回系数。
4、测试DY-36型电压继电器的动作值、返回值和返回系数。
二、实验设备及器材1、TQXDB-IB多功能继电保护实验培训系统2、DL-31型电流继电器3、DY-36型电压继电器4、导线若干三、实验原理1、DL-31型电流继电器用于电机、变压器及输电线的过负荷和短路保护中，作为启动元件。
DL-31型电流继电器是电磁式继电器，当加入继电器的电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开；当电流降低到0.8倍整定值左右时，继电器返回，动合触点断开，动断触点闭合。
继电器有两组电流线圈，可以分别接成并联和串联方式，接成并联时，继电器动作电流可以扩大一倍。
继电器接线端子见图，串联接线方式为：将④、⑥短接，在②、⑧之间加入电流；并联接线方式为：将②、④短接，⑥、⑧短接，在②、⑧之间加入电流。
做实验时可任意选择一种接线方式（出厂时电流继电器线圈默认为串联方式）。
2、DY-36型电压继电器用于继电保护线路中，作为低电压闭锁的动作元件。
DY-36型电压继电器是电磁式电压继电器，当加入继电器的电压降低到整定电压时，继电器动作，动断触点（又称常闭触点，即：错误！未找到引用源。
、错误！未找到引用源。
端子）闭合，动合触点（又称常开触点，即：①、③端子）断开；当加入继电器的电压超过整定电压时，继电器动合触点闭合，动断触点断开。
如果利用电压继电器的动断触点控制断路器，则继电器工作在低电压方式；如果利用电压继电器的动合触点控制断路器，则继电器工作在过电压方式。
继电器接线端子见图。
继电器有两组电压线圈，可以分别接成并联和串联方式，接成串联时，继电器动作电压可以扩大一倍，并联和串联接法可查看继电器表面接线说明（出厂时电压继电器线圈默认为并联方式）。
08继电保护实验指导书
实验 1 电磁型电流继电器和电压继电器特性实验一、实验目的1.了解继电器基本分类、方法及其结构。
2. 熟悉常用电流继电器和电压继电器。
3.学会调整，测量电磁型继电器的动作值，返回值和返回系数。
4.测量电磁型继电器的时间特性。
二、继电器的类型与认识继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异。
1.继电器的分类继电器按所反应的物理量的不同可分为电量和非电量的两种，属于非电量的有瓦斯继电器，速度继电器。
反应电量的种类比较多，一般分类如下：a.按动作原理可分为：电磁型，感应型，整流型，晶体管型，微机型等。
b.按继电器所反应的电量性质可分为电流继电器、电压继电器、功率继电器，阻抗继电器、频率继电器等；c.按继电器的作用可分为起动动作继电器、中间继电器、时间继电器、信号继电器等。
d.近年来电力系统中已大量使用微机保护，整流型和晶体管型继电器以及感应型，电磁型继电器使用量已有减少。
2.常用电流继电器的构成原理DL-30系列电磁型电流继电器常用于电机、变压器和输电线路的过负荷和短路保护中，作为起动元件,只有它首先反应出电流的剧增,由它再起动和传递到保护环节、直至触发断路器跳闸，将故障部分从系统中切除。
通过实验对电流继电器的特性、接线方式和整定都有明确的认识。
DL-30系列电磁型电流继电器的主要产品有DL-31、DL-32、DL-33、DL-34等。
本实验所用的电流继电器为DL-31，最大整定电流为6A、整定电流范围为1.5～6A。
该继电器为磁电式，瞬时动作，磁系统有两个线圈，可根据需要串联或并联，故改变接线方式可使继电器整定范围变化一倍。
继电器名牌的刻度值及额定值对于电流继电器是线圈串联的值（以安培为单位），拨动刻度的指针，即可改变继电器的动作值。
（原理是改变游丝的反作用力矩）。
继电器的动作是这样的：当电流值升至整定值或大于整定值时，继电器动作，动合触点闭合，动断触点断开。
当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
电流继电器的实验报告
一、实验目的1. 熟悉电流继电器的实际结构、工作原理和基本特性；2. 掌握电流继电器动作电流、返回电流和返回系数的测试方法；3. 理解电流继电器在电力系统中的应用和重要性。
二、实验原理电流继电器是一种用于检测电路中电流大小的电气保护元件。
当电路中的电流达到或超过设定值时，电流继电器会发出信号，实现保护功能。
电流继电器主要由线圈、铁芯、衔铁、触点等部分组成。
电流继电器的工作原理是：当电路中的电流通过线圈时，产生磁场，磁场强度与电流大小成正比。
当电流达到设定值时，磁场强度足以克服衔铁的反作用力矩，使衔铁动作，从而实现触点的闭合或断开，实现保护功能。
三、实验仪器与设备1. 电流继电器：DL-20C系列；2. 电源：三相交流电源；3. 电流表：0-5A；4. 电压表：0-220V；5. 调压器；6. 滑线电阻；7. 接线板；8. 实验记录表格。
四、实验步骤1. 按照实验电路图连接电路，确保接线正确；2. 调整调压器输出电压，使电流表读数为0A；3. 调整滑线电阻，使电流继电器线圈中电流为0A；4. 逐步增加调压器输出电压，观察电流继电器动作电流；5. 记录电流继电器动作电流；6. 逐步减小调压器输出电压，观察电流继电器返回电流；7. 记录电流继电器返回电流；8. 计算电流继电器返回系数。
五、实验数据及结果1. 电流继电器动作电流：2.7A；2. 电流继电器返回电流：1.8A；3. 电流继电器返回系数：0.67。
六、实验分析1. 电流继电器动作电流是指电流继电器开始动作时的最小电流值，本实验中动作电流为2.7A；2. 电流继电器返回电流是指电流继电器在动作后，电流降至一定值时，能够返回到原始状态的最小电流值，本实验中返回电流为1.8A；3. 电流继电器返回系数是指返回电流与动作电流的比值，本实验中返回系数为0.67。
七、实验结论1. 电流继电器能够有效地检测电路中的电流大小，实现保护功能；2. 电流继电器的动作电流、返回电流和返回系数对电力系统的安全稳定运行具有重要意义；3. 通过本次实验，掌握了电流继电器的基本原理和测试方法，为今后在电力系统中的应用奠定了基础。
实验报告-电流继电器特性实验
姓名
学号
实验名称 继电器特性 实验
指导教师 刘天野、秦鹏
实验日期 20140 920
所属课程 电力系统继电保护与自 动化装置 设备台号
一．实验目的 了解继电器基本分类方法及其结构 ；熟悉几种常用继电器：电流继电器、时间继电
器、中间继电器、信号继电器等的构成原 理；学会调整、测量电磁型继电器的动作值、 返回值和计算返回系数；学习和设计多种继电器 配合实验。 二．使用设备明 细
+
-
KA
A R
KT
KS
KM 动作信号灯
-
-
图 2 多种继电器配合过电流保护实验原 理接线图
1
五．实验方法、步骤
（一）电流继电器特性测试实 验 1．整定继电器 动作值，按图 1 接线，调压器输出 指示为 0V ； 2．检查线路后合上有关电 源； 3．调节调压器使电流值缓慢升高，记下继电器 动作（指示灯 XD 1亮）时的最小电流 值，即为动作值 ； 4．继电器动作后，再调节调压器使电流值平滑下降，记下继电器 返回时（指示灯 XD 1灭）最大电流值，即为返回值 ； 5．改变继电器线圈连接方 式，重复步骤 1 ~3再进行一 次测量，将测试结果 填入表 1 中 。
DJZ-IIIC 电气控制与继 电保护综合教学试验台 三．实验内容
1． 电流继电器特性测试实 验； 2． 多种继电器配合过电流 保护实验。 四．实验原理 实验原理图 如下：
TY1
A
30 5A 2A
a ~220V
o
图 1 电流继电器特性测试实验原理接线 图
电流继电器实验报告
电流继电器实验报告一、实验目的1、熟悉电流继电器的工作原理和结构。
2、掌握电流继电器的整定方法和动作特性测试。
3、了解电流继电器在电力系统中的应用。
二、实验设备1、电流继电器实验台2、交流电流表3、交流电压表4、调压器5、滑线变阻器6、连接导线若干三、实验原理电流继电器是一种根据输入电流大小而动作的继电器。
当输入电流超过或低于继电器的整定值时，继电器的触点会相应地动作，从而实现对电路的保护或控制。
电流继电器通常由电磁系统、触点系统和整定装置组成。
电磁系统用于感知输入电流的大小，当电流达到或超过整定值时，产生足够的电磁力使触点动作。
四、实验步骤1、按实验电路图连接好线路，确保接线正确、牢固。
2、将调压器输出电压调至零位，滑线变阻器置于最大值。
3、接通电源，逐渐增加调压器的输出电压，使电流通过电流继电器逐渐增大，观察电流表的读数。
4、当电流达到继电器的整定值时，观察继电器的触点是否动作，记录动作电流值。
5、改变整定值，重复上述步骤，测试不同整定值下的动作电流。
6、测试返回电流：在继电器动作后，逐渐减小输入电流，观察继电器触点返回时的电流值，记录返回电流。
五、实验数据及处理｜整定值（A）｜动作电流（A）｜返回电流（A）｜返回系数|｜｜｜｜｜｜＿____|＿____|＿____|＿____|｜＿____|＿____|＿____|＿____|｜＿____|＿____|＿____|＿____|返回系数＝返回电流／动作电流通过对实验数据的分析，可以得出电流继电器的动作特性和准确性。
六、实验结果分析1、比较不同整定值下的动作电流和返回电流，分析整定值对继电器动作特性的影响。
2、计算返回系数，判断继电器的返回性能是否符合要求。
一般来说，返回系数在 085 09 之间被认为是合格的。
3、检查实验数据的重复性和稳定性，评估实验结果的可靠性。
七、实验中遇到的问题及解决方法1、问题：在实验过程中，发现电流继电器的动作不稳定，有时会出现误动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一电流继电器特性实验
一、实验目的
1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
二、构造原理及用途
继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。
当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。
三、实验内容
1. 外部检查
2. 内部及机械部分的检查
3. 绝缘检查
4. 刻度值检查
5. 接点工作可靠性检查
四、实验步骤
1、外部检查
检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。
1. 内部和机械部分的检查
a. 检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。
b. 检查刻度盘把手固定可靠性，当把手放在某一刻度值时，应不能自由活动。
c. 检查继电器的螺旋弹簧：弹簧的平面应与转轴严格垂直，弹簧由起始位置转至刻度最大位置时，其层间不应彼此接触且应保持相同的间隙。
d. 检查接点：动接点桥与静接点桥接触时所交的角度应为55~65度，且应在距静接点首端约1/3处开始接触，并在其中心线上以不大的摩擦阻力滑行，其终点距接点末端应小于1/3。
接点间的距离不得小于2mm,两静接点片的倾斜应一致，并与动接点同时接触，动接点容许在其本身的转轴上旋转10~15度，并沿轴向移动0.2~0.3mm，继电器的静接点片装有一限制振动的防振片，防振片与静接点片刚能接触或两者之间有一不大于0.1~0.2mm的间隙。
2、电气特性的检验及调整
（1）实验接线图如下：
（2）动作电流和返回电流的检查
a. 将继电器线圈串联，并将整定把手放在某一整定值上，调压器的手柄放在输出电压的最小位置（或将串入电路的滑线可变电阻放在电阻最大位置）。
b. 合上电源开关，调节调压器的输出电压（调节可变电阻），慢慢地增加继电器电流，直至继电器动作，停止调节，记下此时的电流数值，即为继电器的动作电流Idj,再重复二次，将其值填入表1-1，求其平均值。
c. 继电器动作后，均匀地减小调压器的输出电压（增加可变电阻阻值使流入继电器电流减小）直至继电器的常开接点刚刚打开，记下这时的电流，即为返回电流Ihj，重复二次将其值填入表1-1，求其平均值。
根据动作电流和返回电流算出返回系数Kf：Kf=Ihj/Idj 动作值于返回值的测量应重复三次，每次测量值与整定值误差不超过±3%，否则应检查轴承和轴尖。
过电流继电器的返回系数应不小于0.85，当大于0.9时，应注意接点压力。
a. 将整定把手放在其它刻度时，重复上述试验。
b. 将继电器线圈改为并联接法，按上述步骤重新进行检验。
在运行中如需改变定值，除检验整定点外，还应进行刻度检验或检验所需改变的定值。
用保护安装处最大故障电流进行冲击试验后，复试定值与整定值的误差不应超过±3%，否则，应检查可动部分的固定和调整是否有问题，或线圈内部有无层间短路等。
（3）返回系数的调整
返回系数不满足要求时应予调整，影响返回系数的因素较多，如轴尖的光洁度、轴承清洁情况、静触点位置等，但影响较显著的是舌片端部与磁极间的间隙和舌片的位置。
a. 改变舌片的起始角与终止角，填整继电器左上方的舌片起始位置限制螺杆，以改变舌片起始位置角，此时只能改变动作电流，而对返回电流几乎没有影响，故用改变舌片的起始角来调整动作电流和返回系数。
舌片起始位置离开磁极的距离愈大，返回系数愈小；反之，返回系数愈大。
调整继电器右上方的舌片终止位置限制螺杆，以改变舌片终止位置角，此时只能改变返回电流而对动作电流则无影响，故用改变舌片的终止角来调整返回电流和返回系数。
舌片终止位置与磁极的间隙愈大，返回系数愈大；反之，返回系数愈小。
a. 变更舌片两端的弯曲程度以改变舌片与磁极间的距离，也能达到调整返回系数的目的。
该距离越大返回系数也越大；反之，返回系数越小。
b. 适当调整触点压力也能改变返回系数，但应注意触点压力不宜过小。
（4）动作值的调整
a. 继电器的调整把手在最大刻度值附近时，主要调整舌片的起始位置，以改变动作值。
为此，可调整左上方的舌片起始位置限制螺杆，当动作值偏小时，使舌片的起始位置远离磁极；反之，则靠近磁极。
b. 继电器的调整把手在最小刻度值附近时，主要调整弹簧，以改变动作值。
c. 适当调整触点压力也能改变动作值，但应注意触点压力不宜过小。
五、实验数据记录与处理
表1-1 电流继电器实验数据记录表
六、心得体会
通过本次实验对电磁式的电流继电器的結构及工作原理有了进一步的了解，对其调试方法有了进一步的掌握，对其特性有了直观的认识。
虽然现在电磁式的电流继电器已经被微机保护的器件所取代，但我们了解和掌握流继电器的結构及工作原理仍然是很有必要的，因为这是最根本的原理，对应的微机保护器件也是基于这个原理实现的。
在这里还特别鸣谢实验指导老师，在上实验课的时候还给我们讲了很多关于继电保护的工程实际的知识，真的是受益匪浅。
