在11G101-1P9，关于柱表注写2.2.2规定第6条，注写柱箍筋说明中
“当框架节点核 芯区内箍筋设置不同时，应在括号中注明核芯区箍筋直
径及间距。”
如
，表示柱中箍筋为HPB300级钢筋，
直径 10，加密区间距为100，非加密区间距0 200，框架节点核芯区箍
筋为HPB300级钢筋，直径 12，间距为100
16G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 （独立基础、条型基础、筏型基础及桩基承台）
混凝土保护层
环境类别
一 二a 二b
三a 三b
混凝土保护层最小厚度(mm)
16G 101-1 P54
墙、板
梁、柱
15
20
20
25
25
35
30
40
40
50
混凝土保护层
1、表中混凝土保护层厚度指最外层钢筋外边缘至混凝土表 面的距离，适用于设计使用年限为50年的钢筋混凝土结构。 2、构件中受力钢筋的保护层厚度不应小于钢筋的公称直径。 3、设计使用年限为100年的混凝土结构，一类环境中，最外 层钢筋的保护层厚度不应小于下表中数值的1.4倍；二、三类 环境中，应采取专门的有效措施。 4、混凝土强度等级 不大于C25时，表中保护层厚度数值应 增加5mm。 5、基础底面钢筋保护层的厚度，有混凝土垫层时应从垫层 顶面算起，且不应小于40mm。
框架柱钢筋设置及构造
基础插筋
地下室纵筋
框
架
中间层纵筋
首层纵筋
柱
纵筋
应
顶层纵筋
标准层纵筋
考
虑
变截面插筋
计
算
的
箍筋
钢
筋
接头
11G101-1图集
1、为方便施工，凡框架梁的所有支座和非框架梁（不包括井 字梁）的中间支座上部纵筋的延伸长度 a0值在标准构造详图中 统一取值为：第一排非通长筋及与跨中直径不同的同长筋从柱 （梁）边起延伸至 ln/3 位置；第二排非通长筋延伸至 ln/4 位 置。ln 的取值规定为：对于端支座，ln 为本跨的净跨值；对于 中间支座，ln 为支座两边较大一跨的净跨值。 2、悬挑梁（包括其它类型梁的悬挑部分）上部第一排纵筋延 仲至梁端头并下弯，第二排延伸至 3l/4 位置，l为自柱（梁） 边算起的悬挑净长。当具体工程需将悬挑梁中的部分上部筋从 悬挑梁根部开始斜向弯下时，应由设计者另加注明。
42
原位标注——梁下部纵筋
43
原位标注——梁下部纵筋
44
200 200
3600
5800
梁平法表示图
C25砼，3级抗震
3600
2800
集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢 筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长
筋为2根直径22的二级钢；
49
目
录
2
梁平法
2.2
梁平法----配筋构造
50
抗震楼层框架梁纵向钢筋构造----端支座弯锚
51
抗震楼层框架梁纵向钢筋构造----端支座直锚
52
抗震楼层框架梁纵向钢筋构造----中间支座
53
抗震楼层框架梁纵向钢筋构造----中间支座
54
抗震楼层框架梁纵向钢筋构造----上部纵筋
55
配筋构造分析
2Φ25+3Φ22（-2）/5Φ25，
39
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4）
42
原位标注——梁下部纵筋
43
原位标注——梁下部纵筋
44
200 200
3600
5800
梁平法表示图
C25砼，3级抗震
3600
2800
集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢 筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长
筋为2根直径22的二级钢；
49
目
录
2
梁平法
2.2
梁平法----配筋构造
50
抗震楼层框架梁纵向钢筋构造----端支座弯锚
51
抗震楼层框架梁纵向钢筋构造----端支座直锚
52
抗震楼层框架梁纵向钢筋构造----中间支座
53
抗震楼层框架梁纵向钢筋构造----中间支座
54
抗震楼层框架梁纵向钢筋构造----上部纵筋
55
配筋构造分析
2Φ25+3Φ22（-2）/5Φ25，
39
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4）
平法11G101-01
2、KZ柱身钢筋构造
⑴纵筋连接构造
非连接区：0
非抗震KZ
搭接连接 搭接长度： ll
P55
接头间隔：≥0.3ll
机械、焊接连接 接头位置：楼面上500mm处
接头间隔：≥35d（焊接且≥500）
P63
分两批：相邻纵筋交错
9.5 平法——框架
抗震KZ
连接部位：楼面上
非连接区：楼盖上、下｛≥500，≥hc，≥Hn/6｝max
9.5 平法——框架
直锚
外弯锚 12d
内弯锚 12d
9.5 平法——框架
直线锚固 柱内侧纵筋：伸入柱顶
弯折锚固
边柱、角柱 P59、64
梁顶部：弯折搭接 柱外侧纵筋：与梁筋搭接
柱外侧：直线搭接
9.5 平法——框架
弯折搭接：柱外侧纵筋在梁端顶部搭接 梁宽范围内：伸入梁内 ≥1.5lab（与梁筋搭接） ≮65% —— 可不满足
⑸箍筋
类型号 肢数
1 （m×n）
类型号 肢数
类型：P11 构造：P67
级别、直径、间距
如：Φ8@100/200
级别：HPB300 直径：Φ8 间距：加密区100，非加密区200
如：Φ8@100——全高为一种间距
加密区范围：P61
9.5 平法——框架
纵筋：如8 Φ 25
箍筋： Φ10@200——类型、肢数按构造
序号 ×× ×× ×× ×× ××
9.5 平法——框架
⑵各阶段的起止标高 ——分段注写：自基顶往上，分界
变截面处 配筋改变处
柱号 KZ1
标高 25.530—37.450 4.470 — 25.530 -4.530 — 4.470
9.5 平法——框架

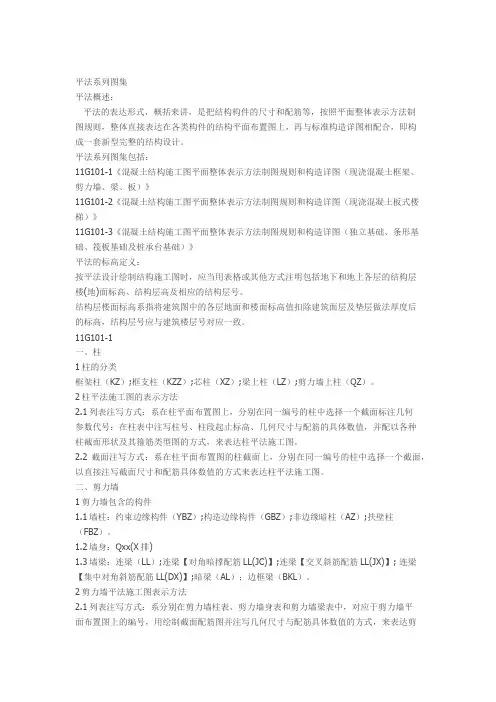

11G——101 图集平法学习总结
平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法系列图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》平法的标高定义：按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
11G101-1一、柱1柱的分类框架柱（KZ）;框支柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪力墙上柱（QZ）。
2柱平法施工图的表示方法2.1列表注写方式：系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
2.2 截面注写方式：系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
二、剪力墙1剪力墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;非边缘暗柱（AZ）;扶壁柱（FBZ）。
1.2墙身：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对角斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。
2剪力墙平法施工图表示方法2.1列表注写方式：系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。
G101新平法识图入门学习
标高； 剪力墙上柱的根部标高为墙顶部标高。
梁的平法识图
1、梁的分类编号
2、梁的表示方法
（1）梁的平面表示方法 1)大小跨梁的注写方式 2)悬挑梁不等高截面尺寸的注写 3)加腋梁的平面注写方式及截面尺寸的注写 4)附加箍筋和吊筋的表示 5)井字梁的平面表示方法
（2）梁的截面注写方法
用“/”区分箍筋加密区 和非加密区的不同间距； 箍筋的肢数和复合方式 在柱截面配筋图中直接 表示。 当圆柱采用螺旋箍筋时， 需在箍筋前加“L”。
3、柱的列表注写方式
柱表内容： 柱号、柱段起止标高、尺 寸（含柱截面对轴线的偏心情况）、 纵筋、箍筋（箍筋类型、配筋值）
框架柱和框支柱的柱根部标高为基础顶面标高； 芯柱的根部标高根据结构的实际情况确定其起止
连梁的作用：
剪力墙的连梁虽然属于水平构件，一般都是由于 开洞形成的，其主要功能是将两片剪力墙连结在一起。 当抵抗地震作用时使两片连结在一起的剪力墙协同工 作，连梁一般具有跨度小、截面大 ,与连梁相连的墙 体刚度又很大等特点。
(1)列表注写方式
(2)截面注写方式
(3)剪力墙洞口表示方法
1）在剪力墙平面布置图上绘制洞口示意，并标注洞口中心 的平面定位尺寸。
（1）集中标注
④③②①集
差以贯板板中
（及通厚块标
相当纵，编注
对板筋 号的
于面， ，内
结标
容
构高
：
层不
楼同
面时
标的
高标
）高
。高
（2）板支座原位标注
非 悬 挑 板 的 原 位 标 注
一端悬挑板平法原位标注 两端悬挑板平法原位标注
支座单边平法原位标注
（3）悬挑板平法标注
梁的平法识图
1、梁的分类编号
2、梁的表示方法
（1）梁的平面表示方法 1)大小跨梁的注写方式 2)悬挑梁不等高截面尺寸的注写 3)加腋梁的平面注写方式及截面尺寸的注写 4)附加箍筋和吊筋的表示 5)井字梁的平面表示方法
（2）梁的截面注写方法
用“/”区分箍筋加密区 和非加密区的不同间距； 箍筋的肢数和复合方式 在柱截面配筋图中直接 表示。 当圆柱采用螺旋箍筋时， 需在箍筋前加“L”。
3、柱的列表注写方式
柱表内容： 柱号、柱段起止标高、尺 寸（含柱截面对轴线的偏心情况）、 纵筋、箍筋（箍筋类型、配筋值）
框架柱和框支柱的柱根部标高为基础顶面标高； 芯柱的根部标高根据结构的实际情况确定其起止
连梁的作用：
剪力墙的连梁虽然属于水平构件，一般都是由于 开洞形成的，其主要功能是将两片剪力墙连结在一起。 当抵抗地震作用时使两片连结在一起的剪力墙协同工 作，连梁一般具有跨度小、截面大 ,与连梁相连的墙 体刚度又很大等特点。
(1)列表注写方式
(2)截面注写方式
(3)剪力墙洞口表示方法
1）在剪力墙平面布置图上绘制洞口示意，并标注洞口中心 的平面定位尺寸。
（1）集中标注
④③②①集
差以贯板板中
（及通厚块标
相当纵，编注
对板筋 号的
于面， ，内
结标
容
构高
：
层不
楼同
面时
标的
高标
）高
。高
（2）板支座原位标注
非 悬 挑 板 的 原 位 标 注
一端悬挑板平法原位标注 两端悬挑板平法原位标注
支座单边平法原位标注
（3）悬挑板平法标注
G101-1图集教学
❖例 : Φ10@100/ 200(4)
抗震框架梁
Φ8@100(4) /150(2)
22
集中标注——箍筋
❖ 当抗震结构中的非框架梁、悬挑梁、井字梁，及 非抗震结构中的各类梁采用不同的箍筋间距及肢 数时，也用斜线“／”将其分隔开来。注写时， 先注写梁支座端部的箍筋（包括箍筋的箍数、钢 筋级别、直径、间距与肢数）， 在斜线后注写梁 跨中部分的箍筋间距及肢数。
26
集中标注——梁顶面标高高差
❖六、梁顶面标高高差，该项为选注值。 ❖粱顶面标高高差，系指相对于结构层楼面
标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差有高 差时，须将其写入括号内，无高差时不注。
27
梁平法标注
Φ10@100/ 200(4) ? Φ8@100(4) /150(2) ? 13Φ10@150/200（4）? 18Φ12@150（4）/200（2）? 2Φ25+3Φ22;5Φ25 ? 2Φ25+(3Φ22);5Φ25 ?
中C1 为腋长，C2 为腋高； ❖当为水平加腋梁时，用b×h PYC1×C2 表示，其
中C1 为腋长，C2 为腋宽，加腋部分应在平面中绘 制； ❖ 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
20
考核 ❖JZL2(3) 300*500 ❖KL7(2B) 300*700/500
平法识图与钢筋算量11(16)G101-1
2017.9.1 青岛庚盛 丁军
.
目录
1
平法图集介绍
2
梁平法
3
柱平法
4
剪力墙平法
5
板平法
2
目录
1
G101-1图集梁平法分析PPT教学课件
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
2020/10/16
10
梁钢筋的标注方法
梁 内 有 什 么 钢 筋 ？
2020/10/16
11
建筑工程概预算
梁内钢筋的设置类型
1
1
上：上部贯通筋 中：侧面纵向钢筋－构造或抗扭 下：下部钢筋(贯通筋或非贯通筋) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 2020/10附/16加钢筋：吊筋、次梁加筋、加腋钢12筋等
2020/10/16
18
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
2020/10/1位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。
❖原位标注： ❖ 1、梁支座上、下部纵筋 ❖ 2、吊筋、附加箍筋
❖例 3Φ22；3Φ20
2020/10/16
29
集中标注——侧面纵筋
❖ 五、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。
❖ 当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。
❖ 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。
❖当为水平加腋梁时，用b×h PYC1×C2 表示，其 中C1 为腋长，C2 为腋宽，加腋部分应在平面中绘 制；
❖ 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
11G101-2学习资料
11G101-2图集(现浇混凝土板式楼梯）学习资料一、总则：1.0.5：楼梯的平法注写方式包括平面注写、剖面注写和列表注写三种；1.0.6:按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼（地）面标高、结构层高及相应的结构层号；其结构层楼面标高和结构层高在单项工程中对应关系必须一致，以保证基础、柱与墙、梁、板等用同一标准竖向定位。
为方便施工，应将统一的结构层楼面标高和结构层高分别放在柱、墙、梁等各类构件的平法施工图中。
1.0.8:为了确保施工人员准确无误地按平法施工图施工，在具体工程的结构设计总说明中必须写明以下与平法施工图密切相关的内容：2、注明楼梯所选用的砼的强度等级和箍筋级别，以确定相应受拉钢筋的最小锚固长度及最小搭接长度等。
当采用机械锚固形式时，设计者应指定机械锚固的具体形式、必要的构件尺寸以及质量要求。
3、注明楼梯所处的环境类别。
4、当选用ATa、ATb、或ATC型楼梯时，设计者应根据具体工程情况给出楼梯的抗震等级。
5、当标准构造详图有多种可选择的构造做法时，写明在何部位选用何种做法。
楼板上部纵向钢筋在端支座的锚固要求，本图集标准构造详图中规定:当设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度≧0.35L ab，弯折段长度15d；当充分利用钢筋的抗拉强度时，平直段伸至端支座对边后弯折，且平直段长度≧0.6L ab，弯折段长度15d；设计者应在平法施工图中注明采用何种构造，当多数采用同种构造时可在图注中写明，并将少数不同之处在图中注明。
6、当选用ATa、ATb型楼梯时，应指定滑动支座的做法。
当采用与本图集不同的做法时，由设计者另行处理。
8、当具体工程需要对本图集的标注构造详图作某些变更时，应注明变更的具体内容。
9、当具体工程中有特殊要求时，应在施工图中另加说明。
1.0.10：本图集所有楼梯踏步段的侧边均与侧墙相挨但不相连。
当楼梯踏步段与侧墙设计为相连或嵌入时，不论其侧墙为混凝土结构或墙体结构，均由设计者另行设计。
G101-1图集教学课件
五、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。
当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。 注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为 15d。 2、当为梁侧面受扭纵向钢筋时，其搭接长度为 ll 或 llE（抗 震）；其锚固长度与方式同框架梁下部钢筋。
20
考核 JZL2(3) 300*500
KL7(2B) 300*700/500
h1
h2
悬挑端梁根部、端部高度不同时
21
集中标注——箍筋
三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及 肢数，该项为必注值。 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔； 当梁箍筋为同一种间距及肢数时，则不需用斜线； 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次； 箍筋肢数应写在括号内。
12
梁钢筋的标注方法
集中标注
原位标注
13
梁钢筋的标注方法
●集中标注：
1、梁编号、梁截面尺寸
2、箍筋：钢筋级别、直径、加密区及非加 密区、肢数
3、梁上下通长筋和架立筋， 4、梁侧面纵筋：构造腰筋及抗扭腰筋 5、梁顶面标高高差（该项为选注）
14
梁钢筋的标注方法 梁编号
截面尺寸 箍筋
2 Φ22 + 4 Φ20
（上部通长筋2条直径22的和4条直径20的）
24
集中标注——通长筋
当梁的上部纵筋和下部纵筋为全跨相同， 且多数跨配筋相同时，此项可加注下部纵 筋的配筋值，用分号“ ；”将上部与下部 纵筋的配筋值分隔开来，少数跨不同者， 按原位标注处理。
当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。 注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为 15d。 2、当为梁侧面受扭纵向钢筋时，其搭接长度为 ll 或 llE（抗 震）；其锚固长度与方式同框架梁下部钢筋。
20
考核 JZL2(3) 300*500
KL7(2B) 300*700/500
h1
h2
悬挑端梁根部、端部高度不同时
21
集中标注——箍筋
三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及 肢数，该项为必注值。 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔； 当梁箍筋为同一种间距及肢数时，则不需用斜线； 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次； 箍筋肢数应写在括号内。
12
梁钢筋的标注方法
集中标注
原位标注
13
梁钢筋的标注方法
●集中标注：
1、梁编号、梁截面尺寸
2、箍筋：钢筋级别、直径、加密区及非加 密区、肢数
3、梁上下通长筋和架立筋， 4、梁侧面纵筋：构造腰筋及抗扭腰筋 5、梁顶面标高高差（该项为选注）
14
梁钢筋的标注方法 梁编号
截面尺寸 箍筋
2 Φ22 + 4 Φ20
（上部通长筋2条直径22的和4条直径20的）
24
集中标注——通长筋
当梁的上部纵筋和下部纵筋为全跨相同， 且多数跨配筋相同时，此项可加注下部纵 筋的配筋值，用分号“ ；”将上部与下部 纵筋的配筋值分隔开来，少数跨不同者， 按原位标注处理。
11G101-1图集及讲解
47
梁支座纵筋的长度规定
❖ 4.2非抗震设计时，框架梁下部纵向钢筋在中间支座的锚固长 度，本图集的构造详图中按计算中充分利用钢筋的抗拉强度考 虑。当计算中不利用该钢筋的强度时，其伸入支座的锚固长度 对于带肋钢筋为12d，对于光面钢筋为15d。
❖ 4.3非框架梁下部纵向钢筋在中间支座和端支座的锚固长度， 本图集的构造详图中规定对于带肋钢筋为12d，对于光面钢筋 为15d。
❖例 6Φ25 2（-2）/4， 2Φ25+3Φ22（-2）/5Φ25，
38
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 6Φ25 2（-2）/4 2Φ25+3Φ22（-3）/5Φ25 6Φ25 2/4 6Φ25 4/2
14
目录
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
15
梁钢筋的标注方法
梁 内 有 什 么 钢 筋 ？
16
钢筋
梁钢筋的标注方法
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
17
吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
❖ 例： 13Φ10@150/200（4）， 18Φ12@150（4）/200（2），
31
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同 或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接？连
接的钢筋)，该项为必注值。
❖ 当同排纵筋中既有通长筋又有架立筋时，应用加 号“+”将通长筋和架立筋相联。注写时须将角部 纵筋写在加号的前面，架立筋写在加号后面的括 号内，以示不同直径及与通长筋的区别。
梁支座纵筋的长度规定
❖ 4.2非抗震设计时，框架梁下部纵向钢筋在中间支座的锚固长 度，本图集的构造详图中按计算中充分利用钢筋的抗拉强度考 虑。当计算中不利用该钢筋的强度时，其伸入支座的锚固长度 对于带肋钢筋为12d，对于光面钢筋为15d。
❖ 4.3非框架梁下部纵向钢筋在中间支座和端支座的锚固长度， 本图集的构造详图中规定对于带肋钢筋为12d，对于光面钢筋 为15d。
❖例 6Φ25 2（-2）/4， 2Φ25+3Φ22（-2）/5Φ25，
38
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 6Φ25 2（-2）/4 2Φ25+3Φ22（-3）/5Φ25 6Φ25 2/4 6Φ25 4/2
14
目录
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
15
梁钢筋的标注方法
梁 内 有 什 么 钢 筋 ？
16
钢筋
梁钢筋的标注方法
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
17
吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
❖ 例： 13Φ10@150/200（4）， 18Φ12@150（4）/200（2），
31
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同 或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接？连
接的钢筋)，该项为必注值。
❖ 当同排纵筋中既有通长筋又有架立筋时，应用加 号“+”将通长筋和架立筋相联。注写时须将角部 纵筋写在加号的前面，架立筋写在加号后面的括 号内，以示不同直径及与通长筋的区别。
11G101-1完全解析
35
集中标注——梁顶面标高高差
六、梁顶面标高高差，该项为选注值。 粱顶面标高高差，系指相对于结构层楼面 标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差有高 差时，须将其写入括号内，无高差时不注。
36
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
37
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋： 1． “/”分隔——当上部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。 2． “+”相联——当同排纵筋有两种直径时，用加 号“+”将两种直径的纵筋相联，注写时将角部纵筋 写在前面。 3．缺省标注——当梁中间支座两边的上部纵筋不同 时，须在支座两边分别标注；当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。 例 6Φ25 4/2， 2Φ25+2Φ22
49
目
录
2
梁平法
2.2
梁平法----配筋构造
50
抗震楼层框架梁纵向钢筋构造----端支座弯锚
51
抗震楼层框架梁纵向钢筋构造----端支座直锚
52
抗震楼层框架梁纵向钢筋构造----中间支座
53
抗震楼层框架梁纵向钢筋构造----中间支座
54
抗震楼层框架梁纵向钢筋构造----上部纵筋
55
配筋构造分析
28
集中标注——截面尺寸
梁截面尺寸，该项为必注值。 当为等截面梁时，用b×h表示；
当为竖向加腋梁时，用b×h GYC1×C2 表示，其 中C1 为腋长，C2 为腋高；
集中标注——梁顶面标高高差
六、梁顶面标高高差，该项为选注值。 粱顶面标高高差，系指相对于结构层楼面 标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差有高 差时，须将其写入括号内，无高差时不注。
36
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
37
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋： 1． “/”分隔——当上部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。 2． “+”相联——当同排纵筋有两种直径时，用加 号“+”将两种直径的纵筋相联，注写时将角部纵筋 写在前面。 3．缺省标注——当梁中间支座两边的上部纵筋不同 时，须在支座两边分别标注；当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。 例 6Φ25 4/2， 2Φ25+2Φ22
49
目
录
2
梁平法
2.2
梁平法----配筋构造
50
抗震楼层框架梁纵向钢筋构造----端支座弯锚
51
抗震楼层框架梁纵向钢筋构造----端支座直锚
52
抗震楼层框架梁纵向钢筋构造----中间支座
53
抗震楼层框架梁纵向钢筋构造----中间支座
54
抗震楼层框架梁纵向钢筋构造----上部纵筋
55
配筋构造分析
28
集中标注——截面尺寸
梁截面尺寸，该项为必注值。 当为等截面梁时，用b×h表示；
当为竖向加腋梁时，用b×h GYC1×C2 表示，其 中C1 为腋长，C2 为腋高；
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目的
▪ 本次交流学习的目的在 于掌握标准、相互学习 、分享经验，促使公司 钢筋施工更加规范化、 标准化，既保证质量又 节约材料。
2020/8/6
湖南东方建设股份有限公司
1
目录
➢一、实施时间 ➢二、新旧图集差异对比 ➢三、框架、剪力墙、梁、板节点构造 ➢四、现浇板式楼梯节点构造 ➢五、独基、条基、筏基、桩基承台构造
抗震锚固长度修正系数，对一、二级抗震等级取1.15，三
级取1.05，四级取1.00。
2020/8/6
湖南东方建设股份有限公司
11
▪3、混凝土环境类别
环境类别
条件
一 室内干燥环境；无侵蚀性静水浸没环境
室内潮湿环境；非严寒和非寒冷地区的露天环境；非严
二a
寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境 ；严寒和寒冷地区的冰冻线以下与无侵蚀性的水或土壤
环境类别 一 二a 二b 三a 三b
板、墙 15 20 25 30 40
梁、柱 20 25 35 40 50
1、保护层厚度计算从最外层钢筋外边缘算起。
2、表中数据适用于使用年限50年，混凝土等级大于C25的情况。
3、基础底面钢筋保护层厚度：有垫层40mm，无垫层70mm。
4、当纵向受力筋保护层厚度大于50mm时，应有防裂措施。
1、由原来的四种 钢筋型号变为八 种 2、取消HPB235热 轧光圆钢筋，新
HRB400 HRBF400 RRB400
HRB400 RRB400
增热轧光圆钢筋 HPB300，替代原 有HPB235； 3、新增了屈服强
HRB500
度为500的钢筋类 型；
HRBF500
2020/8/6
湖南东方建设股份有限公司
系数，计算更复杂
2020/8/6
湖南东方建设股份有限公司
9
三、框架、剪力墙、梁、板节点构造
✓3.1 一般构造标准构造详图 ✓3.2 柱标准构造详图 ✓3.3 剪力墙标准构造详图 ✓3.4 梁标准构造详图 ✓3.5 板及相关构造标准详图
2020/8/6
湖南东方建设股份有限公司
10
3.1 一般构造标准构造详图
2020/8/6
湖南东方建设股份有限公司
2
一、实施时间
文件名称
11G101-1 混凝土结构施工 图平法规则和构造详图
（现浇混凝土框架、剪力墙、 梁、板）
11G101-2混凝土结构施工 图平法规则和构造详图
（现浇混凝土板式楼梯）
实施日期 2011.9.1
11G101-3混凝土结构施工 图平法规则和构造详图
（独立基础、条形基础、筏形 基础、桩基承台）
2020/8/6
湖南东方建设股份有限公司
备注
替代03G101-1 、04G101-4
替代03G101-2
替代04G101-3 、08G101-5、
06G101-6
3
2.1 设计依据
规范要求的
11G101图集变 钢化 筋导 平致 法了 图03G101图集
▪ 《混凝土结构设计规集范相》应地▪发《混凝土结构设计规范》
▪ 1、受拉钢筋基本锚固长度lab、labE(见53页）
▪ 2、受拉钢筋锚固长度la、抗震锚固长度laE
非抗震 la alab 抗震 laE aE la
la不应小于200
锚固长度修正系数按表a 中钢取握筋用裹，保作当护用多层加于厚强一度，项大锚时时，固，可按连
乘计算，但不应小于0.6。
长度可缩短
GB50010-2010
生变化 GB50010-2002
▪ 《建筑抗震设计规范》
▪2010
GB50011-2001
▪ 《高层建筑混凝土结构技 术规程》JGJ3-2010
▪ 《建筑结构制图标准》 GB/T50105-2010
▪ 《高层建筑混凝土结构技 术规程》JGJ3-2002 J1862002
d为钢筋 最大直径
10.1 梁上部纵筋水平净距不小于30mm和1.5d；上下层钢筋钢 筋净距不小于25mm和d。梁下部纵筋水平净距及上下层钢筋钢 筋净距不小于25mm且不小于d。当梁腹板高大于450mm时，配 构造腰筋，间距不宜大于200mm。 10.2 柱纵筋净距不小于50mm，且不宜大于300mm；抗震且截 面尺寸大于400mm的柱，纵向钢筋间距不宜大于200mm。 10.3 当梁采用并筋时（P56） 10.4 剪力墙水平分布筋及竖向分布筋中距不宜大于300mm部分 框支剪力墙底部加强部位，不宜大于200mm。
湖南东方建设股份有限公司
6
03G101第33页
2.4 钢筋锚固
在任何情况下锚固长 度不得小于250mm
2020/8/6
湖南东方建设股份有限公司
7
03G101第34页
在任何情况下锚固长
2020/8/6
度不得小于湖2南5东0方m建m设股份有限公司
8
11G101第53页
la不应小于200mm
锚固长度由基本锚固长度乘以
搭接长度＝受拉搭接长度修正系数×锚固长度
抗震：llE llaE 非抗震：llE llaE
接头面积百分率
≤25
50
100
（%）
l
1.2
1.4
1.6
2020/8/6
搭接最湖小南东长方建度设3股0份0有m限公m司
16
▪8、同一区段内接头
2020/8/6
湖南东方建设股份有限公司
17
▪9、封闭箍筋及拉筋弯钩构造 ▪10、纵筋间距要求
▪ 《建筑结构制图标准》 GB/T50105-2001
2020/8/6
湖南东方建设股份有限公司
4
2.2 钢筋类型
H:热轧钢筋,
11G10P1:光圆钢筋, 03G101
区别
B:钢筋,
HPB30R0:带肋钢筋, HPB235
HHRRBBF3333FR55:R细B晶XX粒X热指轧余带热HR肋处B钢理33筋钢5 筋。
5、202受0/8/力6 钢筋保护层厚度湖不南东应方小建设于股份钢有筋限公直司 径。
13
▪ 5、纵向受力钢筋搭接区箍筋构造（P54右下角）
2020/8/6
湖南东方建设股份有限公司
14
▪6、纵向钢筋弯钩与机械锚固形式（P55左上 角）
2020/8/6
湖南东方建设股份有限公司
15
▪ 7、纵向受拉钢筋搭接长度
5
03G101
2.3 保护层厚度
1、环境类别增加11；G101 2、相同条件最小厚度似乎降低 2、似乎和混凝土等级无关
1、保护层厚度：指最外层
1.保护层厚度：受力钢筋外边缘至 混凝土表面的距离
钢筋外边缘至混凝土表面的 距离。 4、混凝土强度等级不大于
C25时，表中保护层厚度数
值相应增加5。
2020/8/6
直接接触的环境
干湿交替环境；水位频繁变动区环境；严寒和寒冷地区 二b 的露天环境；严寒和寒冷地区冰冻线以上与无侵蚀性的
水或土壤直接接触的环境
三a 2020/8/6三b
严寒和寒冷地区冬季水位变动区环境；受除冰盐影响环 境；海风环境
盐渍土环境湖；南东受方除建设冰股盐份有作限用公司环境；海岸环境
12
▪ 4、保护层最小厚度
▪ 本次交流学习的目的在 于掌握标准、相互学习 、分享经验，促使公司 钢筋施工更加规范化、 标准化，既保证质量又 节约材料。
2020/8/6
湖南东方建设股份有限公司
1
目录
➢一、实施时间 ➢二、新旧图集差异对比 ➢三、框架、剪力墙、梁、板节点构造 ➢四、现浇板式楼梯节点构造 ➢五、独基、条基、筏基、桩基承台构造
抗震锚固长度修正系数，对一、二级抗震等级取1.15，三
级取1.05，四级取1.00。
2020/8/6
湖南东方建设股份有限公司
11
▪3、混凝土环境类别
环境类别
条件
一 室内干燥环境；无侵蚀性静水浸没环境
室内潮湿环境；非严寒和非寒冷地区的露天环境；非严
二a
寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境 ；严寒和寒冷地区的冰冻线以下与无侵蚀性的水或土壤
环境类别 一 二a 二b 三a 三b
板、墙 15 20 25 30 40
梁、柱 20 25 35 40 50
1、保护层厚度计算从最外层钢筋外边缘算起。
2、表中数据适用于使用年限50年，混凝土等级大于C25的情况。
3、基础底面钢筋保护层厚度：有垫层40mm，无垫层70mm。
4、当纵向受力筋保护层厚度大于50mm时，应有防裂措施。
1、由原来的四种 钢筋型号变为八 种 2、取消HPB235热 轧光圆钢筋，新
HRB400 HRBF400 RRB400
HRB400 RRB400
增热轧光圆钢筋 HPB300，替代原 有HPB235； 3、新增了屈服强
HRB500
度为500的钢筋类 型；
HRBF500
2020/8/6
湖南东方建设股份有限公司
系数，计算更复杂
2020/8/6
湖南东方建设股份有限公司
9
三、框架、剪力墙、梁、板节点构造
✓3.1 一般构造标准构造详图 ✓3.2 柱标准构造详图 ✓3.3 剪力墙标准构造详图 ✓3.4 梁标准构造详图 ✓3.5 板及相关构造标准详图
2020/8/6
湖南东方建设股份有限公司
10
3.1 一般构造标准构造详图
2020/8/6
湖南东方建设股份有限公司
2
一、实施时间
文件名称
11G101-1 混凝土结构施工 图平法规则和构造详图
（现浇混凝土框架、剪力墙、 梁、板）
11G101-2混凝土结构施工 图平法规则和构造详图
（现浇混凝土板式楼梯）
实施日期 2011.9.1
11G101-3混凝土结构施工 图平法规则和构造详图
（独立基础、条形基础、筏形 基础、桩基承台）
2020/8/6
湖南东方建设股份有限公司
备注
替代03G101-1 、04G101-4
替代03G101-2
替代04G101-3 、08G101-5、
06G101-6
3
2.1 设计依据
规范要求的
11G101图集变 钢化 筋导 平致 法了 图03G101图集
▪ 《混凝土结构设计规集范相》应地▪发《混凝土结构设计规范》
▪ 1、受拉钢筋基本锚固长度lab、labE(见53页）
▪ 2、受拉钢筋锚固长度la、抗震锚固长度laE
非抗震 la alab 抗震 laE aE la
la不应小于200
锚固长度修正系数按表a 中钢取握筋用裹，保作当护用多层加于厚强一度，项大锚时时，固，可按连
乘计算，但不应小于0.6。
长度可缩短
GB50010-2010
生变化 GB50010-2002
▪ 《建筑抗震设计规范》
▪2010
GB50011-2001
▪ 《高层建筑混凝土结构技 术规程》JGJ3-2010
▪ 《建筑结构制图标准》 GB/T50105-2010
▪ 《高层建筑混凝土结构技 术规程》JGJ3-2002 J1862002
d为钢筋 最大直径
10.1 梁上部纵筋水平净距不小于30mm和1.5d；上下层钢筋钢 筋净距不小于25mm和d。梁下部纵筋水平净距及上下层钢筋钢 筋净距不小于25mm且不小于d。当梁腹板高大于450mm时，配 构造腰筋，间距不宜大于200mm。 10.2 柱纵筋净距不小于50mm，且不宜大于300mm；抗震且截 面尺寸大于400mm的柱，纵向钢筋间距不宜大于200mm。 10.3 当梁采用并筋时（P56） 10.4 剪力墙水平分布筋及竖向分布筋中距不宜大于300mm部分 框支剪力墙底部加强部位，不宜大于200mm。
湖南东方建设股份有限公司
6
03G101第33页
2.4 钢筋锚固
在任何情况下锚固长 度不得小于250mm
2020/8/6
湖南东方建设股份有限公司
7
03G101第34页
在任何情况下锚固长
2020/8/6
度不得小于湖2南5东0方m建m设股份有限公司
8
11G101第53页
la不应小于200mm
锚固长度由基本锚固长度乘以
搭接长度＝受拉搭接长度修正系数×锚固长度
抗震：llE llaE 非抗震：llE llaE
接头面积百分率
≤25
50
100
（%）
l
1.2
1.4
1.6
2020/8/6
搭接最湖小南东长方建度设3股0份0有m限公m司
16
▪8、同一区段内接头
2020/8/6
湖南东方建设股份有限公司
17
▪9、封闭箍筋及拉筋弯钩构造 ▪10、纵筋间距要求
▪ 《建筑结构制图标准》 GB/T50105-2001
2020/8/6
湖南东方建设股份有限公司
4
2.2 钢筋类型
H:热轧钢筋,
11G10P1:光圆钢筋, 03G101
区别
B:钢筋,
HPB30R0:带肋钢筋, HPB235
HHRRBBF3333FR55:R细B晶XX粒X热指轧余带热HR肋处B钢理33筋钢5 筋。
5、202受0/8/力6 钢筋保护层厚度湖不南东应方小建设于股份钢有筋限公直司 径。
13
▪ 5、纵向受力钢筋搭接区箍筋构造（P54右下角）
2020/8/6
湖南东方建设股份有限公司
14
▪6、纵向钢筋弯钩与机械锚固形式（P55左上 角）
2020/8/6
湖南东方建设股份有限公司
15
▪ 7、纵向受拉钢筋搭接长度
5
03G101
2.3 保护层厚度
1、环境类别增加11；G101 2、相同条件最小厚度似乎降低 2、似乎和混凝土等级无关
1、保护层厚度：指最外层
1.保护层厚度：受力钢筋外边缘至 混凝土表面的距离
钢筋外边缘至混凝土表面的 距离。 4、混凝土强度等级不大于
C25时，表中保护层厚度数
值相应增加5。
2020/8/6
直接接触的环境
干湿交替环境；水位频繁变动区环境；严寒和寒冷地区 二b 的露天环境；严寒和寒冷地区冰冻线以上与无侵蚀性的
水或土壤直接接触的环境
三a 2020/8/6三b
严寒和寒冷地区冬季水位变动区环境；受除冰盐影响环 境；海风环境
盐渍土环境湖；南东受方除建设冰股盐份有作限用公司环境；海岸环境
12
▪ 4、保护层最小厚度
