基于51单片机i2c多字节的读写

I2C读写EEPROM文档说明

通过I2C通讯协议对EEPROM进行读写操作发送串口进行通讯一.描述I2CI2C协议有启动，终止，应答，非应答四种信号，有按位发送数据，按位接收数据，有读操作和写操作。

1.启动I2C程序如下，保持SCL为高电平，SDA为高电平，当检测到SDA下降沿时，启动传送，如果2个信号没有被高则返回0。

程序启动成功返回1。

uint8 I2C_Start(void){CyDelayUs(10);SDA_Write(1);CyDelayUs(10);SCL_Write(1);CyDelayUs(10);if ( SDA_Read() == 0) return 0;if ( SCL_Read() == 0) return 0;SDA_Write(0);CyDelayUs(10);SCL_Write(0);CyDelayUs(10);return 1;}上面是模仿I2C启动时序2.终止传送程序如下SDA保持低电平SCL保持高电平而后拉高SDA，系统检测到SDA上升沿则终止传送。

void I2C_Stop(void){CyDelayUs(10);SDA_Write(0);CyDelayUs(10);SCL_Write(1);CyDelayUs(10);SDA_Write(1);CyDelayUs(10);}3.模拟应答信号，让SDA的低电平时间大于SCL的高电平时间，即可应答；也就是SDAvoid I2C_Ack(void){CyDelayUs(10);SDA_Write(0);CyDelayUs(10);SCL_Write(1);CyDelayUs(10);SCL_Write(0);CyDelayUs(10);}4.模拟非应答信号，让SDA的高电平时间大于SCL高电平时间，就是非应答void I2C_Nack(void){CyDelayUs(10);SDA_Write(1);CyDelayUs(10);SCL_Write(1);CyDelayUs(10);SCL_Write(0);CyDelayUs(10);}5.按位发送数据，按位发送数据的要求是数据位高电平的时间大于SCL，SCL高电平时不允许数据位电平变化，只有SCL低电平时才可以任意变换。

实验八 51系列单片机IIC

8.3 I2C总线器件的寻址方式
I2C总线上的所有器件连接在一个公共的总线上，因此，主器件在进行数据传输前选择需要通信的从器件，即进行总线寻址。 I2C总线上所有外围器件都需要有惟一的地址，由器件地址和引脚地址两部分组成，共7位。器件地址是I2C器件固有的地址编码，器件出厂时就已经给定，不可更改。引脚地址是由I2C总线外围器件的地址引脚（A2，A1，A0）决定，根据其在电路中接电源正极、接地或悬空的不同，形成不同的地址代码。引脚地址数也决定了同一种器件可接入总线的最大数目。地址位与一个方向位共同构成I2C总线器件寻址字节。寻址字节的格式如表所示。方向位（R/）规定了总线上的主器件与外围器件（从器件）的数据传输送方向。当方向位R/=1，表示主器件读取从器件中的数据；R/=0，表示主器件向从器件发送数据。
从地址中读取一个字节的数据
INT8U read_random(INT8U RomAddress) { INT8U Read_data; I_Start(); I_Write8Bit(WriteDeviceAddress); I_TestAck(); I_Write8Bit(RomAddress); I_TestAck(); I_Start(); I_Write8Bit(ReadDeviceAddress); I_TestAck(); Read_data=I_Read8Bit(); I_NoAck(); I_Stop(); return (Read_data); }
8.4.1 串行EEPROM存储器简介
串行EEPROM存储器是一种采用串行总线的存储器，这类存储器具有体积小、功耗低、允许工作电压范围宽等特点。目前，单片机系统中使用较多的EEPROM芯片是24系列串行EEPROM。其具有型号多、容量大、支持I2C总线协议、占用单片机I/O端口少，芯片扩展方便、读写简单等优点。目前，Atmel、MicroChip、National等公司均提供各种型号的I2C总线接口的串行EEPROM存储器。下面以Atmel公司的产品为例进行介绍。 AT24C01/02/04/08系列是Atmel公司典型的I2C串行总线的EEPROM。这里以AT24C08为例介绍。AT24C08具有1024×8位的存储容量，工作于从器件模式，可重复擦写100万次，数据可以掉电保存100年。8引脚DIP封装的AT24C08的封装结构，如图所示。

I2C存储器读写(计数器,并能断电存储)

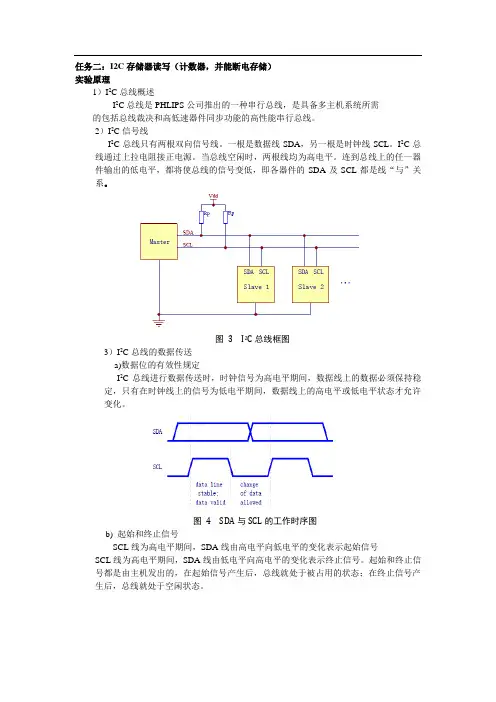

任务二：I2C存储器读写（计数器，并能断电存储）实验原理1）I2C总线概述I2C总线是PHLIPS公司推出的一种串行总线，是具备多主机系统所需的包括总线裁决和高低速器件同步功能的高性能串行总线。

2）I2C信号线I2C总线只有两根双向信号线。

一根是数据线SDA，另一根是时钟线SCL。

I2C总线通过上拉电阻接正电源。

当总线空闲时，两根线均为高电平。

连到总线上的任一器件输出的低电平，都将使总线的信号变低，即各器件的SDA及SCL都是线“与”关系。

图3 I2C总线框图3）I2C总线的数据传送a)数据位的有效性规定I2C总线进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。

图4 SDA与SCL的工作时序图b) 起始和终止信号SCL线为高电平期间，SDA线由高电平向低电平的变化表示起始信号SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号。

起始和终止信号都是由主机发出的，在起始信号产生后，总线就处于被占用的状态；在终止信号产生后，总线就处于空闲状态。

c) I2C总线的数据传送速率I2C总线的通信速率受主机控制，能快能慢，最高速率限制为100Kb/sd) I2C总线的数据传送格式主机向从机发送数据从机向主机发送数据图5 I2C总线的数据传送格式S:起始位SA: 从机地址，7位W/：写标志位，1位R:读标志位，1位A：应答位，1位A/：非应答位，1位D：数据，8位P：停止位阴影:主机产生的信号无阴影：从机产生的信号4）总线的寻址I2C总线协议有明确的规定：采用7位的寻址字节（寻址字节是起始信号后的第一个字节）。

寻址字节的位定义D7～D1位组成从机的地址。

D0位是数据传送方向位，为“0”时表示主机向从机写数据，为“1”时表示主机由从机读数据。

主机发送地址时，总线上的每个从机都将这7位地址码与自己的地址进行比较，如果相同，则认为自己正被主机寻址，根据R/位将自己确定为发送器或接收器。

MPU6050使用I2C协议读出X轴原始数据的51单片机程序

MPU6050使用I2C协议读出X轴原始数据的51单片机程序主：STC89C54下面代码#include <reg51.h>#define uchar unsigned char//#define addr_x 0xae // 写//#define addr_d 0xaf // 读sbit sda = P2^1; //数据管脚sbit scl = P2^0; //时钟管脚bit ack;//****************************************// 定义MPU6050内部地址//****************************************#define SMPLRT_DIV 0x19 //陀螺仪采样率，典型值：0x07(125Hz)#define CONFIG 0x1A //低通滤波频率，典型值：0x06(5Hz)#define GYRO_CONFIG 0x1B //陀螺仪自检及测量范围，典型值：0x18(不自检，2000deg/s)#define ACCEL_CONFIG 0x1C //加速计自检、测量范围及高通滤波频率，典型值：0x01(不自检，2G，5Hz)#define ACCEL_XOUT_H 0x3B#define ACCEL_XOUT_L 0x3C#define ACCEL_YOUT_H 0x3D#define ACCEL_YOUT_L 0x3E#define ACCEL_ZOUT_H 0x3F#define ACCEL_ZOUT_L 0x40#define TEMP_OUT_H 0x41#define TEMP_OUT_L 0x42#define GYRO_XOUT_H 0x43#define GYRO_XOUT_L 0x44#define GYRO_YOUT_H 0x45#define GYRO_YOUT_L 0x46#define GYRO_ZOUT_H 0x47#define GYRO_ZOUT_L 0x48#define PWR_MGMT_1 0x6B //电源管理，典型值：0x00(正常启用)#define WHO_AM_I 0x75 //IIC地址寄存器(默认数值0x68，只读)#define SlaveAddress 0xD0 //IIC写入时的地址字节数据，+1为读取void DelayUs2x(unsigned char t) //延时1{while(--t);}void DelayMs(unsigned char t) //延时2{while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}void delay() //延时大于4μs//*******************I2C操作协议******************************void i2_qs() //起始信号{sda = 1; //拉高数据scl = 1; //拉高时钟delay(); //延时大于 4μssda = 0; //拉低数据产生起始信号（下降沿）delay(); //延时大于 4μsscl = 0; //拉低时钟delay(); //延时大于 4μs}void i2_tz() //停止信号{sda = 0; //拉低数据scl = 1; //拉高时钟delay(); //延时大于 4μssda = 1; //拉高时钟产生结束信号（上升沿）delay(); //延时大于 4μs}void i2_ack(bit _ack) //入口产生 0 ack 1 nak{sda = _ack; //ack或者nakscl = 1; //拉高时钟delay(); //延时大于 4μsscl = 0; //拉低时钟delay(); //延时大于 4μsvoid i2_fs(uchar Data) //发送8位数据{uchar i;for(i=0;i<8;i++) //8位计数{Data <<= 1; //把最高位移送到进制标志位中（CY）sda = CY; //把进制位中的数据赋值给数据线scl = 1; //拉高时钟delay(); //延时大于 4μsscl = 0; //拉低时钟//这里}//下面代码是接收ACK的代码delay();//延时大于 4μssda = 1; //拉高数据准备接收ACKscl = 1; //拉高时钟产生稳定的有效的数据（相对的）if(sda==1) //确认接收的是ACK还是NAKack = 0;//ackelseack = 1;//nakscl = 0; //拉低时钟delay(); //延时大于 4us}uchar i2_js() //接收8位数据{uchar i,Data = 0;sda = 1; //使能内部上拉,准备读取数据for(i=0;i<8;i++) //8位计数器{Data <<= 1; //移出数据的最高位scl = 1; //拉高时钟delay(); //延时大于 4usData |= sda;//接收数据scl = 0; //拉低时钟delay(); //延时大于 4us}return Data;}void i2_sj_x(uchar addr,uchar Data) //往设备内写入数据（参数1、寄存器地址 2、写入的数据）{i2_qs(); //起始信号i2_fs(SlaveAddress); //设备地址+写信号i2_fs(addr); //寄存器内部地址i2_fs(Data); //写入设备的数据i2_tz(); //停止信号}uchar i2_sj_d(uchar addr) //读取数据（参数寄存器地址）{uchar Data;i2_qs(); //起始信号i2_fs(SlaveAddress); //设备地址+写信号i2_fs(addr); //寄存器内部地址i2_qs(); //起始信号i2_fs(SlaveAddress+1); //设备地址+读信号Data = i2_js(); //读取数据i2_ack(0); //ACK应答i2_tz(); //停止信号return Data; //返回读取的数据}//*******************I2C操作协议******************************void mup6050(){i2_sj_x(PWR_MGMT_1, 0x00);i2_sj_x(SMPLRT_DIV, 0x07);i2_sj_x(CONFIG, 0x06);i2_sj_x(GYRO_CONFIG, 0x18);i2_sj_x(ACCEL_CONFIG, 0x01);/*Single_WriteI2C(PWR_MGMT_1, 0x00); //解除休眠状态Single_WriteI2C(SMPLRT_DIV, 0x07); //陀螺仪采集频率Single_WriteI2C(CONFIG, 0x06);//低通滤波频率Single_WriteI2C(GYRO_CONFIG, 0x18);//陀螺仪自检及测量范围Single_WriteI2C(ACCEL_CONFIG, 0x01);//加速计自检、测量范围及高通滤波频率*/}/**************************************串口**********************************/void CSH (void) //初始化串口SCON = 0x50; // SCON: 模式 1, 8-bit UART, 使能接收TMOD |= 0x20; // TMOD: timer 1, mode 2, 8-bit 重装TH1 = 0xFD; // TH1: 重装值9600 波特率晶振11.0592MHzTR1 = 1; // TR1: timer 1 打开EA = 1; //打开总中断//ES = 1; //打开串口中断}void SendByte(unsigned char dat) //发送一个字符{SBUF = dat; //SBUF 串行数据缓冲器while(!TI); //TI发送中断标志位 (当数据发送完毕后由硬件置 1 否则等待硬件置 1)TI = 0;}/************************************************************** **********************/void main(void){uchar dat1,dat2,i;mup6050();CSH();/*i2_sj_x(3,0x0f); //数据写入24c02DelayMs(50);dat = i2_sj_d(3); //从24c02中读取数据//P1 = dat; //使用8个LED显示读出的数据while(1){dat1 = i2_sj_d(GYRO_XOUT_H);dat2 = i2_sj_d(GYRO_XOUT_H+1);P1 = dat1;for(i=0;i<100;i++)DelayMs(10);P1 = dat2;for(i=0;i<100;i++)DelayMs(10);SendByte(dat1);SendByte(dat2);}}。

MCU-51 多字节连接操作EEPROM(C语言程序)

#define OK 1
//-----------------------------------------------
sfr IAP_DATA = 0xC2; //IAP数据寄存器
sfr IAP_ADDRH = 0xC3; //IAP地址寄存器高字节
//#define ENABLE_IAP 0x87 //if SYSCLK<1MHz
//测试地址
#define IAP_ADDRESS 0x0400
void IapIdle();
BYTE IapReadByte(WORD addr);
void IapProgramByte(WORD addr, BYTE dat);
0x20,0x21,0x22,0x23,0x24,0x25,0x26,0x27,0x28,0x29,0x2a,0x2b,0x2c,0x2d,0x2e,0x2f,
0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39,0x3a,0x3b,0x3c,0x3d,0x3e,0x3f,
/*---------------------------------------------------------------------*/
/* --- STC MCU Limited ------------------------------------------------*/
/* --- STC15F4K60S4 系列内部EEPROM举例--------------------------------*/
void InitUart();
BYTE SendData(BYTE dat);

51单片机综合学习系统之 IIC总线学习篇.

大家好，通过以前的学习，我们已经对51单片机综合学习系统的使用方法及学习方式有所了解与熟悉，学会了使用无线遥控模块的基本知识，体会到了综合学习系统的易用性与易学性，这一期我们将一起学习IIC总线的基本原理与应用实例。

先看一下我们将要使用的51单片机综合学习系统能完成哪些实验与产品开发工作：分别有流水灯，数码管显示，液晶显示，按键开关，蜂鸣器奏乐，继电器控制，IIC 总线，SPI总线，PS/2实验，AD模数转换，光耦实验，串口通信，红外线遥控，无线遥控，温度传感，步进电机控制等等。

上图是我们将要使用的51单片机综合学习系统硬件平台，如图1所示，本期实验我们用到了综合系统主机、板载的AT24C02芯片，综合系统其它功能模块原理与使用详见前几期《电子制作》杂志及后期连载教程介绍。

在很多电子设备中都有要随时存取数据作为历史记录或标志位。

目前常用的存储器有24CXX系列和93CXX系列，前者是I2C总线结构，后者是SPI总线结构，本小节先介绍I2C结构的EEPROM（24CXX）作用方法，在后面小节中再介绍SPI结构的EEPROM（93CXX）使用方法。

I2C总线基本概念I2C总线，是INTERINTEGRATEDCIRCUITBUS的缩写，即“内部集成电路总线”。

I2C总线是Philips公司推出的一种双向二线制总线。

目前Philips公司和其它集成电路制造商推出了很多基于I2C总线的外围器件。

I2C总线包括一条数据线（SDA）和一条时钟线（SCL）。

协议允许总线接入多个器件，并支持多主工作。

总线中的器件既可以作为主控器也可以作为被控器，既可以是发送器也可以是接收器。

总线按照一定的通信协议进行数据交换。

在每次数据交换开始，作为主控器的器件需要通过总线竞争获得主控权，并启动一次数据交换。

系统中各个器件都具有唯一的地址，各器件之间通过寻址确定数据接收方。

I2C总线的系统结构一个典型的I2C总线标准的IC器件，其内部不仅有I2C接口电路，还可将内部各单元电路划分成若干相对独立的模块，它只有二根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。

51单片机i2c读写程序的详细讲解

51单片机i2c读写程序的详细讲解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!《51单片机i2c读写程序的详细讲解》一、概述51单片机是一种常用的单片机,在很多应用中使用的最多的是i2c接口,那么如何在51单片机上进行i2c的读写操作呢?下面将详细讲解i2c读写操作的程序设计过程。

I2C总线规范与I2C器件C51读写程序

2、I2C规范：
I2C总线规范可以参考有关资料，本文仅给出有关硬件操作的基本概念。
2.1、I2C 总线名词解释：
发送器：发送数据到总线上的器件
接收器：从总线上接收数据的器件
主器件：启动数据传送并产生时钟信号的器件
从器件：被主器件寻址的器件
2.2、I2C总线时序定义：
起始位：SCL＝1时，在SDA上有下降延
应答检测：采用应答检测读命令测试从机是否<页写>结束(通过从应答来识别)
*当从器件完成内部写周期后将发送一个应答信号(从应答)给主器件，以便可以继续进行下一次读操作
3、I2C器件C51读写程序
3.1、数据定义说明：
sbit sda=P0^0; //I2C器件SDA数据线
sbit scl=P0^1; //I2C器件SCL时钟线
for(i=0;i<8;i++){
_nop_();
scl=0; //置时钟线为低，准备接收数据位
nops();
scl=1; //置时钟线为高，使数据线上数据有效
_nop_();
c<<=1;
if(sda)c+=1; //读数据位，将接收的数据存c
}
scl=0;
return c;
}
uchar i;
i2c_start();
send_byte(ad_main); //发送器件地址
send_byte(ad_sub); //发送器件子地址
for(i=0;i<num;i++){
send_byte(*buf); //发送数据*buf
buf++;

51单片机实现I2C总线的读写

51发布时间：2011-09-03 19:32:46 单片机实现I2C总线的读写技术类别：单片机I2C总线包括SCL,SDA 两根信号线，其中SCL是时钟线，SDA是数据线。

对于I2C总线的操作，主要有以下几个命令：1、开始命令：I2C总线开始的操作过程是通过SCL为高的时候SDA有个下降沿的过程；2、停止命令：I2C停止的的操作过程是通过SCL为高的时候SDA有个上升沿的过程；3、读写数据I2C读写每一位数据都是在SCL为高的时候完成的，读写每一位数据的时候SC L都有一个高脉冲的过程，也就是说，在SCL为高的时候我们读写SDA的值，这意味着在SCL拉高之前，SDA必须为一稳定的值，不然读写就不准确；4、写完从器件之后等待从器件的应答：在主器件完成对从器件的写操作时候（每次会有一个字节的数据），主器件会等待从器件发送指示信号，这个指示信号是说从器件已经接受到了主器件的数据，这是由从器件的硬件来完成的，不需要主器件来软件操作，只需要等待；4、主器件读完数据后向从器件发送应答信号：这其实包括两种情况，一种是主器件读完后还要继续读就要发送一个继续读的信号（其实就是发送0），另一种就是不再继续读了，就要发送停止读信号（其实就是发送1）。

#define uchar unsigned char#define uint unsigned intvoid delay(){uint i;for(i=0;i<300;i++);for(i=0;i<300;i++);}//开始void I2C_START(){SDA = 1;SCL = 1;delay();SDA = 0;delay();}//停止void I2C_STOP(){SDA = 0;SCL = 1;delay();SDA = 1;delay();}//写完等待从器件应答bit write_ACK(void){uchar i;SCL = 1;delay();i = SDA;SCL = 0;delay();if(i==1) return 0;else return 1;}//读完发送停止读的信号void NACK(){uchar j;SDA = 1;delay();SCL = 1;delay();while((SDA==0)&&(j<250)) j++; SCL = 0;delay();}//写字节void I2C_writebyte(uchar dat_w) {uint i;uchar tmp;tmp = dat_w;SCL = 0;delay();for(i=0;i<8;i++){if((tmp<<i)&0x80)SDA = 1;else SDA = 0;delay();SCL = 1;delay();SCL = 0;delay();}SDA = 1;delay();}//读字节uchar I2C_readbyte(){uchar i;uchar dat_r,k;SCL = 0;delay();SDA = 1;delay();for(i=0;i<8;i++){SCL = 0;delay();SCL = 1;delay();k = SDA;dat_r = (dat_r<<1)|k;SCL = 0;delay();}return dat_r;}//写地址及数据void I2C_write_add(uchar slave_add, uchar byte_add, uchar dat_w) {I2C_START();I2C_writebyte(slave_add);write_ACK();I2C_writebyte(byte_add);write_ACK();I2C_writebyte(dat_w);write_ACK();I2C_STOP();}//读地址的数据uchar I2C_read_add(uchar slave_add, uchar byte_add){uchar dat_r;I2C_START();I2C_writebyte(slave_add);write_ACK();I2C_writebyte(byte_add);write_ACK();I2C_START();I2C_writebyte((slave_add+1));write_ACK();dat_r = I2C_readbyte();NACK();I2C_STOP();return dat_r;}void main(){SDA = 1;SCL = 1;I2C_write_add(0xa0,0x23,0x51);P1 = I2C_read_add(0xa0,0x23);while(1);}很简单的实验，可以在proteus中仿真实验。

基于I2C串行总线在单片机系统中的数据读写

基于I2C串行总线在单片机系统中的数据读写作者：陈章余来源：《电脑知识与技术》2009年第32期摘要:简要介绍了I2C串行总线原理及AT24CXX系列串行EEPROM的特点。

着重阐述了利用I2C串行总线和AT24CXX系列串行EEPROM实现数据存储的技术,给出了单片机与串行EEPROM硬软件实现方法和实用的读/写子程序。

关键词:单片机;I2C串行总线;EEPROM中图分类号:TP36 文献标识码:A文章编号:1009-3044(2009)32-9059-03The Data Read-write of Single-chip Microcomputer System Basic on I2C Serial BusCHEN Zhang-yu(Department of Electronic Engineering, Nanjing Engineering Vocational College, Nanjing 211135, China)Abstract: The principle of I2C serial bus and the characteristic of Serial EEPROM of AT24CXX have been introduced in this paper.It has been most emphasized on the technology of data storage achieving by using of I2C serial bus and Serial EEPROM of AT24CXX, also ,the implementation methods and practical read/write subroutine of singlechip and the serial EEPROM hard-software has been indicated.Key words: single-chip microcomputer;I2C serial bus; EEPROM随着应用和技术的发展、系统的集成度、复杂性的提高,单片机对I/O口线的数量要求也越来越多,因此需通过适当的手段来对单片机进行扩展,或通过其它方法减少口线的占用来达到用户不同的需求。

课程设计(论文)-基于i2c协议的eeprom读写功能实现[管理资料]

目录一．设计要求 (2)二．设计目的 (2)三．器件EEPROM的介绍 (2)1．EEPROM简介 (2)2．EEPROM24XX系列功能概述 (2)四．I2C协议的介绍 (3)1．I2C协议总线特征 (3)2． I2C协议工作原理 (3)3．I2C协议总线基本状态 (3)4．寻址约定 (5)五．EEPROM读写功能实现 (5)1．写操作 (5)（1）字节写操作 (6)（2）页写入操作 (6)2．确认查询 (7)3．读操作 (7)（1）当前地址的读操作 (8)（2）随机读操作 (8)（3）连续读操作 (9)六．具体设计过程 (10)1．程序流程图 (10)2．系统组成模块结构及功能 (12)（1）函数定义 (12)（2）主函数main( ) (13)3．源程序 (14)七．设计心得体会 (23)八．参考文献 (24)基于I2C协议的EEPROM读写功能实现一．设计要求1）通过软件基于I2C协议对EEPROM读写功能的实现。

2）需要有EEPROM读写功能的具体实现过程。

二．设计目的通过设计，了解I2C协议的基本原理，并对EEPROM读写功能的实现有个系统的概念，对其实现过程比较清楚。

同时，在设计中，巩固我们所学的理论知识。

三．器件EEPROM的介绍1．EEPROM简介EEPROM (Electrically Erasable Programmable Read-Only Memory)，电可擦可编程只读存储器--一种掉电后数据不丢失的存储芯片。

EEPROM 可以在电脑上或专用设备上擦除已有信息，重新编程。

EEPROM即电可擦写可编程只读存储器，其可通过高于普通电压的作用来擦除和重编程（重写）。

不像EPROM芯片，EEPROM不需从计算机中取出即可修改。

在一个EEPROM中，当计算机在使用的时候是可频繁地重编程的，EEPROM的寿命是一个很重要的设计考虑参数。

EEPROM的一种特殊形式是闪存，其应用通常是个人电脑中的电压来擦写和重编程。

片机教程51系列单片机读写IIC总线

测试步骤和注意事项
测试步骤和注意事项
01
3. 发送IIC总线读写命令，检查数据传输是否正确。
02
4. 重复测试，验证稳定性。
注意事项
03
1. 确保电源稳定，避免因电源波动导致IIC总线不稳定。
2. 确保连接线缆质量良好，避免因线缆问题导致信号传输错误。
3. 在测试过程中，避免频繁开关电源或拔插线缆。
51系列单片机读写IIC总线调试与测试
软件工具
串口调试助手、IIC调试器等。
调试方法
通过观察IIC总线的信号波形、电压值等参数，判断IIC总线是否正常工作。
硬件工具
万用表、示波器、逻辑分析仪等。
调试工具和方法
1
2
3
测试步骤
1. 连接IIC总线，确保单片机、传感器等设备正确连接。
2. 配置单片机IIC总线参数，如地址、速率等。
是8051的改进版，增加了一些功能，如更多的I/O端口、定时器等。
是8051的增强版，具有更高的处理速度和更大的内存。0302源自0151系列单片机介绍
SDA（串行数据）：用于传输数据。
SCL（串行时钟）：用于同步数据传输。
双向数据线：SDA线是双向的，可以用于发送和接收数据。
IIC总线硬件接口
为单片机提供稳定的电源。
工业控制实例
在医疗设备中，以血压计为例，通过51单片机读写IIC总线，实现血压数据的采集、处理和显示，同时可将数据传输至云平台进行分析。
医疗设备实例
应用实例解析
应用前景展望
随着物联网技术的不断发展，51系列单片机读写IIC总线的应用将更加广泛，特别是在智能家居、工业控制等领域，具有广阔的市场前景。
IIC总线具有寻址能力，可以通过地址码识别目标设备。

8051单片机的I2C接口并行扩展及接口设计

8051单片机的I2C接口并行扩展及接口设计1 前言I2C总线接口器件在视频处理、移动通信等领域的应用已经非常普遍。

另外，通用的I2C总线接口器件，如带I2C总线的RAM，ROM，A/D，D/A，LCD驱动器等，也越来越多地应用于计算机及自动控制系统中。

随着I2C接口器件越来越广泛的应用，8051系列单片机与他之间的通信越来越频繁。

8051系列单片机与I2C总线接口器件通信时，8051的通用口与I2C总线器件的SCL，SDA连接。

根据I2C 总线数据传输协议，8051必须对其两个通用口进行频繁的置位、清零。

根据基于51指令系统编制的汇编程序，传送一位数据，需要9个机器周期，而对于 8051，一个机器周期要耗费6个时钟周期，即用54个时钟周期才能传送一位数据。

如此则极大地占用了CPU的工作时间，降低了系统的工作效率，导致I2C器件的优势难以显现。

因此，有必要设计8051与I2C总线的专用接口电路。

该接口电路能够对I2C总线上的数据进行自动收发，而CPU只需要通过并口访问该接口电路中的有关寄存器就可以实现与I2C器件的数据交换，从而使整个系统的性能得到提高。

本设计用VHDL硬件描述语言为工具，用ALTERA公司的MAXPLUSⅡ软件进行编译仿真，下载芯片为EPM7128SLC8415。

2 设计目标和要求为了提高数据传送的速度，设计一个I2C接口电路。

8051不直接与I2C器件交换数据，而是通过并口与该I2C接口电路交换数据，I2C总线上的数据传送也通过该I2C接口电路来完成。

从而通过CPU的外部存储器读写指令就可实现与I2C器件的数据交换，使对串口的操作用并口的方式来实现。

在I2C接口电路内部有一个控制寄存器CI0和一个数据寄存器CI1，即I2C接口电路占用两个地址。

通过写控制寄存器CI0的内容实现对I2C接口电路的编程，读写数据寄存器CI1的内容实现与I2C器件的数据交换。

在CI0中的内容定义了8051对I2C器件进行操作的类型(读或写)和I2C器件内地址的字节数等信息，使I2C接口电路能够识别从8051传来的数据是地址还是数据、8051将要发送数据还是接收数据以及数据的长度等。

I2C的读写操作过程

I2C的读写操作过程I2C的读写操作实验[实验任务]利⽤24C08断电以后存储的数据不消失的特点，可以做⼀个断电保护装置。

⾸先利⽤单⽚机做⼀个0－99秒的⾃动计时器。

然后随机关断电源，在通电以后计时器接着断电前的状态继续计时。

[实验原理]⾸先简单的说明以下I2C总线，I2C总线是⼀种串⾏数据总线，只有⼆根信号线，⼀根是双向的数据线SDA，另⼀根是时钟线SCL。

在I2C总线上传送的⼀个数据字节由⼋位组成。

总线对每次传送的字节数没有限制，但每个字节后必须跟⼀位应答位。

数据传送⾸先传送最⾼位(MSB)，数据传送按图1所⽰格式进⾏。

⾸先由主机发出启动信号“S”(SDA在SCL ⾼电平期间由⾼电平跳变为低电平)，然后由主机发送⼀个字节的数据。

启动信号后的第⼀个字节数据具有特殊含义：⾼七位是从机的地址，第⼋位是传送⽅向位，0表⽰主机发送数据(写)，1表⽰主机接收数据(读)。

被寻址到的从机设备按传送⽅向位设置为对应⼯作⽅式。

标准I2C总线的设备都有⼀个七位地址，所有连接在I2C总线上的设备都接收启动信号后的第⼀个字节，并将接收到的地址与⾃⼰的地址进⾏⽐较，如果地址相符则为主机要寻访的从机，应在第九位答时钟脉冲时向SDA线送出低电平作为应答。

除了第⼀字节是通⽤呼叫地址或⼗位从机地址之外第⼆字节开始即数据字节。

数据传送完毕，由主机发出停⽌信号“P”(SDA在SCL⾼电平期间由低电平跳变为⾼电平)。

AT24C系列串⾏E2PROM具有I2C总线接⼝功能，功耗⼩，宽电源电压(根据不同型号2.5V～6.0V)，⼯作电流约为3mA，静态电流随电源电压不同为30µA～110µA，AT24C系列串⾏E2PROM参数如下型号容量器件寻址字节(8位) ⼀次装载字节数AT24C01 128×8 1010A2A1A0 R/W 4AT24C02 256×8 1010A2A1A0 R/W 8AT24C04 512×8 1010A2A1P0 R/W 16AT24C08 1024×8 1010A2P1P0 R/W 16AT24C16 2048×8 1010P2P1P0 R/W 16由于I2C总线可挂接多个串⾏接⼝器件，在I2C总线中每个器件应有唯⼀的器件地址，按I2C总线规则，器件地址为7位数据(即⼀个I2C总线系统中理论上可挂接128个不同地址的器件)，它和1位数据⽅向位构成⼀个器件寻址字节，最低位D0为⽅向位(读/写)。

单片机模拟I2C总线及24C02(I2C EEPROM)读写实例

{
/*发送1，在SCL为高电平时使SDA信号为高*/
SDA=1;
SCL=1;
DELAY(DELAY_TIME);
SCL=0;
DELAY(DELAY_TIME);
}
bit Check_Acknowledge(void)
/* Language: C51单片机编程语言 */
/* Platform: Win98,Intel Celeron 433 Processor,伟福仿真器，仿真8751 */
/* Author: StephenZhu javasdk@ */
for(i=0;i<7;i++)
{
WriteI2CByte(buffer[i]);
if(!Check_Acknowledge())
{
I2C_Stop();
WriteI2CByte(addr);/*address*/
acktemp=Check_Acknowledge();
WriteI2CByte(thedata);/*thedata*/
acktemp=Check_Acknowledge();
I2C_Start();
WriteI2CByte(0xa0);
acktemp=Check_Acknowledge();
WriteI2CByte(addr);/*address*/
acktemp=Check_Acknowledge();
I2C_Start();
WriteI2CByte(0xa1);
acktemp=Check_Acknowledge();
for(i=0;i<n;i++)
