KYN28型高压开关柜手车式断路器不能合闸故障的分析和处理
KYNB-高压开关柜常见故障分析
KYNB-高压开关柜常见故障分析高压开关柜是电力系统中重要的电器设备。
在运行过程中，可能会出现各种故障，导致设备无法正常工作。
下面介绍一些高压开关柜常见故障及分析方法。
1. 开关机构卡死开关机构卡死是高压开关柜常见的故障之一，通常是因为长时间不运行或使用不当导致。
出现这种问题时，先检查机构是否严密，再检查联轴器是否松动。
如果机构已经严密，可以尝试用手动操作开关，看是否能够解决问题。
如果还是无法解决，应该使用合适的润滑油进行润滑处理。
2. 电源开关断开当电源开关断开时，高压开关柜不能正常工作。
可能是由于开关柜的电源线路出现断电或电源保护装置动作所致。
首先检查电源是否正常，如果电源正常，则检查保护装置是否动作。
如果保护装置未动作，则要检查开关柜的接线端子是否松动或烧毁。
3. 触头接触不良高压开关柜中的触头是关键的组成部分，如果触头接触不良，会导致设备无法正常工作。
这种情况通常是由于触头接触面积过小、接触不牢固、氧化或污染所致。
解决方法包括清洗触头接触面、调整触头位置、增大接触面积等。
4. 绝缘故障高压开关柜的绝缘被破坏或降低会导致设备的失效，通常是由于异物侵入、污染、湿度问题或绝缘材料老化所致。
检查绝缘状态时可以使用高压进线进行检测。
发现绝缘故障时，应该进行相应的清洗、干燥、更换绝缘材料等措施。
5. 异响当高压开关柜出现异常响声时，通常是由于接线端子松动、电气机构损坏或机械部件损坏所致，也可能是因为开关柜进风口被异物堵塞。
要解决异响问题，需要彻底检查电气机构和机械部件，并进行逐步排除。
综上所述，高压开关柜的故障解决方法需要根据具体情况进行，可以从机械、电气、电源、绝缘等多个方面进行排查。
对于严重的故障问题，需要寻求专业人士进行维修处理，以确保设备的正常运行。
KYNB-高压开关柜常见故障分析
KYNB-高压开关柜常见故障分析高压开关柜是电力系统中重要的设备之一，常用于电力变电站、工业厂区等场所，负责电力的控制和保护。
由于工作环境恶劣、设备老化等原因，高压开关柜也会出现一些常见故障。
本文将对这些故障进行分析，并提出相应的解决办法。
1. 短路故障：短路是高压开关柜中最常见的故障之一，通常是由于设备内部的绝缘失效或元件短路引起的。
这种故障会导致设备过载、电弧爆炸等危险情况。
解决办法是及时检测设备的绝缘情况，定期维护和更换老化的元件。
2. 开关不工作：开关无法正常工作可能是由于启动电路故障、机械部件损坏等原因引起的。
这种故障会导致电力系统无法正常运行，影响正常生产和工作。
解决办法是检查和修复启动电路，更换损坏的机械部件。
3. 温度过高：高压开关柜在长时间工作过程中会产生大量的热量，如果散热不良，就会导致温度过高。
这种故障会降低设备的寿命，甚至引发火灾等严重后果。
解决办法是加强设备的散热系统设计，保证设备的正常工作温度。
4. 电气击穿：电气击穿是指高压开关柜中的电介质无法承受电场强度而发生击穿现象。
这种故障会造成设备损坏和电力系统中断。
解决办法是提高设备的绝缘能力，避免电场强度过高。
5. 绝缘阻值降低：绝缘阻值降低是由于设备老化、湿气侵入等原因引起的，会导致设备绝缘性能下降，增加了电气事故的风险。
解决办法是定期进行绝缘测试，及时发现和修复绝缘阻值过低的问题。
高压开关柜的常见故障有短路故障、开关不工作、温度过高、电气击穿和绝缘阻值降低等。
在日常运行中，我们应该定期检查设备的工作状态，及时发现故障并采取相应的解决措施，以确保电力系统的正常运行和人身安全。
KYNB-高压开关柜常见故障分析
KYNB-高压开关柜常见故障分析高压开关柜是一种常见的电力设备，用于控制和保护高压电气设备。
在长期使用过程中，可能会出现一些常见的故障，下面将分析几种常见的高压开关柜故障及其原因。
1. 断路器无法吸合断路器无法吸合是高压开关柜常见的故障之一。
可能的原因包括：- 电源问题：输入电源电压不稳定，无法提供足够的电流。
- 过载：开关柜周围的电气设备负荷过大，超过了断路器的额定容量。
- 机械故障：断路器的机械零部件损坏，导致无法正常吸合。
3. 温升过高高压开关柜工作时，由于电流通过导电部件，会产生一定的电阻，从而产生热量。
但如果温升过高，可能会导致设备过热，甚至烧坏。
可能的原因包括：- 负荷过大：开关柜所控制的电器设备负荷过大，使得导电部件长时间工作而产生过多的热量。
- 空间不通风：开关柜周围空间狭小，通风不良，导致散热不够，温度上升。
- 散热器故障：开关柜的散热器堵塞、腐蚀或损坏，无法有效散热，导致温升过高。
4. 电弧故障电弧故障指的是断路器在切断电流时产生的电弧，可能造成设备及周围环境的损坏。
可能的原因包括：- 设备老化：开关柜设备经过长时间使用，机械零部件磨损，容易产生电弧。
- 接触不良：开关柜主触头与固定触头之间的接触不良，容易产生电弧。
- 电流过载：断路器的额定容量低于实际负荷，造成电流过载，容易产生电弧故障。
要预防和解决这些常见的高压开关柜故障，可以进行以下措施：1. 定期维护检查开关柜的电气系统，确保电源输入稳定。
2. 合理规划电气设备的负荷，避免过载。
3. 定期清理和维护开关柜的触点接触面，防止接触不良。
4. 定期检查和维护开关柜的机械部件，确保其正常工作。
5. 提供良好的通风环境，确保开关柜能够有效散热。
6. 定期检查和维护开关柜的散热器，保证其散热效果。
7. 根据实际负荷情况选择合适的额定容量断路器，避免电流过载。
通过以上的分析和措施，可以有效预防和解决高压开关柜常见故障，确保设备的安全运行。

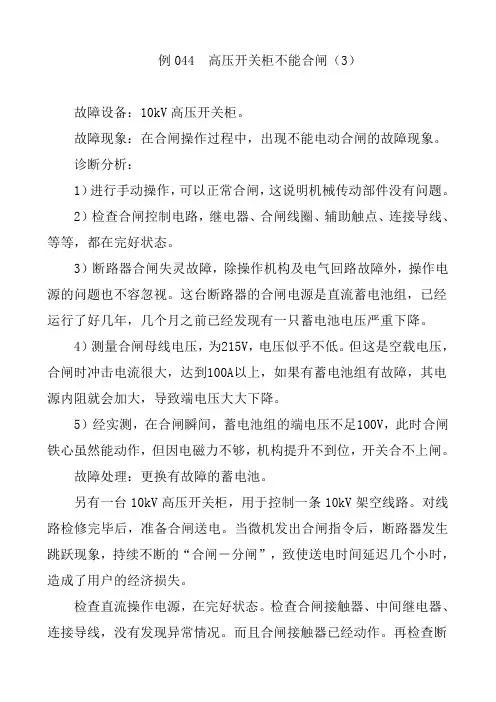

高压开关柜不能合闸的原因(3)
例044 高压开关柜不能合闸（3）故障设备：10kV高压开关柜。
故障现象：在合闸操作过程中，出现不能电动合闸的故障现象。
诊断分析：1）进行手动操作，可以正常合闸，这说明机械传动部件没有问题。
2）检查合闸控制电路，继电器、合闸线圈、辅助触点、连接导线、等等，都在完好状态。
3）断路器合闸失灵故障，除操作机构及电气回路故障外，操作电源的问题也不容忽视。
这台断路器的合闸电源是直流蓄电池组，已经运行了好几年，几个月之前已经发现有一只蓄电池电压严重下降。
4）测量合闸母线电压，为215V，电压似乎不低。
但这是空载电压，合闸时冲击电流很大，达到100A以上，如果有蓄电池组有故障，其电源内阻就会加大，导致端电压大大下降。
5）经实测，在合闸瞬间，蓄电池组的端电压不足100V，此时合闸铁心虽然能动作，但因电磁力不够，机构提升不到位，开关合不上闸。
故障处理：更换有故障的蓄电池。
另有一台10kV高压开关柜，用于控制一条10kV架空线路。
对线路检修完毕后，准备合闸送电。
当微机发出合闸指令后，断路器发生跳跃现象，持续不断的“合闸－分闸”，致使送电时间延迟几个小时，造成了用户的经济损失。
检查直流操作电源，在完好状态。
检查合闸接触器、中间继电器、连接导线，没有发现异常情况。
而且合闸接触器已经动作。
再检查断路器的操动机构，发现托架与滚轮轴咬合吃度过小，导致合闸机构不能挂牢而脱落，合闸位置不能维持。
调整合闸机构后，故障得以排除。
经验总结：1）在使用直流操作电源的变电站中，应当使用免维护蓄电池组。
还要对免维护蓄电池进行定期检测，及时修理或更换不符合要求的蓄电池，以保证操作系统正常工作。
2）断路器在合闸时，如果出现跳跃现象，常见原因是：蓄电池电压不足、硅整流元件损坏、断路器的辅助常闭触点过早断开、继电器触点粘连、操动机构位置调整不正确、等等。

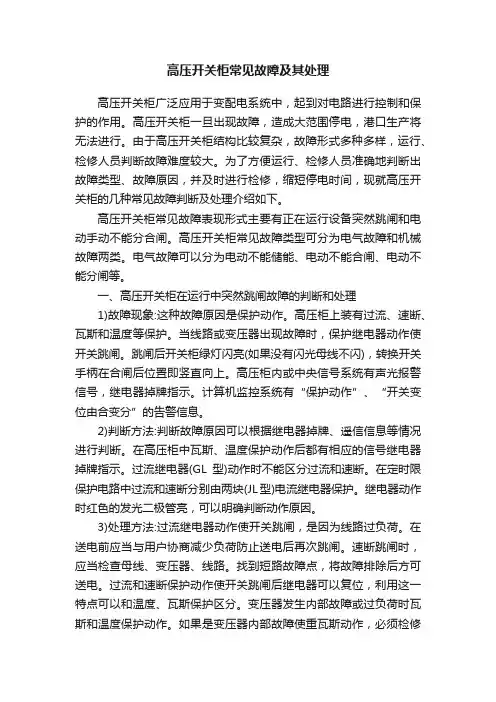

高压开关柜常见故障及其处理
高压开关柜常见故障及其处理高压开关柜广泛应用于变配电系统中，起到对电路进行控制和保护的作用。
高压开关柜一旦出现故障，造成大范围停电，港口生产将无法进行。
由于高压开关柜结构比较复杂，故障形式多种多样，运行、检修人员判断故障难度较大。
为了方便运行、检修人员准确地判断出故障类型、故障原因，并及时进行检修，缩短停电时间，现就高压开关柜的几种常见故障判断及处理介绍如下。
高压开关柜常见故障表现形式主要有正在运行设备突然跳闸和电动手动不能分合闸。
高压开关柜常见故障类型可分为电气故障和机械故障两类。
电气故障可以分为电动不能储能、电动不能合闸、电动不能分闸等。
一、高压开关柜在运行中突然跳闸故障的判断和处理1)故障现象:这种故障原因是保护动作。
高压柜上装有过流、速断、瓦斯和温度等保护。
当线路或变压器出现故障时，保护继电器动作使开关跳闸。
跳闸后开关柜绿灯闪亮(如果没有闪光母线不闪)，转换开关手柄在合闸后位置即竖直向上。
高压柜内或中央信号系统有声光报警信号，继电器掉牌指示。
计算机监控系统有“保护动作”、“开关变位由合变分”的告警信息。
2)判断方法:判断故障原因可以根据继电器掉牌、遥信信息等情况进行判断。
在高压柜中瓦斯、温度保护动作后都有相应的信号继电器掉牌指示。
过流继电器(GL型)动作时不能区分过流和速断。
在定时限保护电路中过流和速断分别由两块(JL型)电流继电器保护。
继电器动作时红色的发光二极管亮，可以明确判断动作原因。
3)处理方法:过流继电器动作使开关跳闸，是因为线路过负荷。
在送电前应当与用户协商减少负荷防止送电后再次跳闸。
速断跳闸时，应当检查母线、变压器、线路。
找到短路故障点，将故障排除后方可送电。
过流和速断保护动作使开关跳闸后继电器可以复位，利用这一特点可以和温度、瓦斯保护区分。
变压器发生内部故障或过负荷时瓦斯和温度保护动作。
如果是变压器内部故障使重瓦斯动作，必须检修变压器。
如果是新移动、加油的变压器发生轻瓦斯动作，可以将内部气体放出后继续投入运行。
KYN28A-12Z型高压开关柜送电和检修操作步骤
KYN28A－12Z型高压开关柜送电和检修操作步骤一、送电操作步骤1、将断路器手车由过渡小车移至高压开关柜试验位置。
2、确认断路器小车拉把己到位。
3、将断路器小车二次插头手动连接好。
4、关好开关柜门并锁好。
5、将接地开关分开。
1）将接地开关操作箱面板上的接地开关控制旋把往外拉拨并由“I”旋至“Ω”位置。
此时，接地开关操作摇把操作孔打开，同时接地开关联锁机构闭锁开关柜下门。
2）将接地开关操作摇把插进操作孔，按顺时针方向将接地开关摇至分闸位置。
此时，接地开关机械位置接示器由“I”转换成“O”状态，此时面板上接地开关接示灯同时也由红色接通位置“|”变为绿色断开位置“-”。
由观察窗可观察到接地开关对应的位置。
3）最后将接地开关操作箱面板上的接地开关控制旋把往外拉拨并由“Ω”旋至“O”位置。
此时接地开关与断路器推进“工作位置”之间的联锁解除，允许断路器小车推至“工作位置”。
6、用断路器操作摇把将断路器小车按顺时针方向将断路器小车由“试验位置”摇至“工作位置”，此时面板上位置接示灯由绿色断开位置变为红色接通位置。
此时，一次回路接通。
7、储能及相关位置对应准备完毕后，便可根据运行需要调度开关柜合闸送电，此时，面板上位置接示灯由绿色断开位置““-”状态”变为红色接通位置“|”，同时接地开关操作箱面板上的监视电缆侧高压三相带电指示灯亮。
二、检修操作步骤1、将断路器分闸。
2、用断路器操作摇把将断路器小车按逆时针方向将断路器小车由“工作位置”摇至“试验位置”，此时面板上位置接示灯由红色接通位置变为绿色断开位置。
此时，一次回路断开。
3、根据需要将接地开关合闸。
1）、将接地开关操作箱面板上的接地开关控制旋把往外拉拨并由“O”旋至“Ω”位置。
此时，接地开关操作摇把操作孔打开，同时接地开关联锁机构与断路器推进“工作位置”之间的联锁闭锁，断路器不允许移至“工作位置”。
2）、将接地开关操作摇把插进操作孔，按逆时针方向将接地开关摇至合闸位置。
KYN28A-12检修维护手册
产品概述技术参数二次插头与手车的位置联锁开关柜上的二次线与手车上二次线的联络是通过二次航空插头来实现的，二次插头的动触头通过波纹伸缩管与手车相联，静触头底座管与手车相联静触头底座安装在开关柜手车室的右上方。
手车只有在试验位置时，才能插入和解除二次插头；当手车处于工作位置时，由于机械连锁的作用，二次插头被锁定，不能解除。
接地装置开关柜电缆室内单独设有5*50的接地铜排，此排能贯穿相邻各柜，并与柜体良好接触，待现场安装完成后与配电室接地网联接。
接地排供直接接地之元器件使用，同时由于整个柜体用敷铝锌板相拼接，这样使整个柜体都处在良好接地状态之中，确保运行操作人员触及柜体安全。
图一柜后主接地排图二断路器手车室接地排图三断路器手车接地排KYN28A-12开关柜具备可靠的五防机械联锁装置，从根本上防止出现危险局面和可能引起严重后果的误操作，有效防止误操作联锁装置地保护了操作人员和开关柜。
机械联锁装置的功能如下：* 只有断路器和接地开关在分闸位置时，手车才能从试验/隔离位置移动到工作位置。
* 接地开关在合闸位置时，手车不能从试验/隔离位置移动到工作位置。
*只有手车处于试验/隔离位置或移开位置时接地开关才能操作* 只有手车处于试验/隔离位置或移开位置时，接地开关才能操作。
* 只有断路器手车在试验/隔离位置或工作位置时，断路器才能分、合闸操作，而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路器。
图一断路器手车操作孔图二接地开关操作装置图三/图四柜内手车右导轨* 手车在工作位置时，二次插头被锁定，不能拔出。
防止误操作联锁装置*后门和接地开关的联锁装置，确保当接地开关分闸时不能打开后门或者后门打开时不能将接地开关分闸，更好的避免误入带电间隔。
开关柜还可配置多种电气联锁功能，以更好地提高联锁的可靠性。
如带电强制闭锁、手车之间联锁等。
用户在订货时可按需要提出并选择时，可按需要提出并选择。
图二后门与接地开关联锁装置图三隔离手车联锁装置图一二次插头联锁装置图四程序锁a．将断路器可移开部件装入柜体：断路器手车准备由柜外推入柜内前，应认真检查断路器是否完好，有无漏装无接地开关的断路器柜的操作部件，有无工具等杂物放在机构箱或开关内，确认无问题后将手车装在转运车上并锁定好。
KYNB-高压开关柜常见故障分析
KYNB-高压开关柜常见故障分析高压开关柜是电力系统中重要的设备，它具有熔断、分合闸、接地等功能，用于控制、保护电力装置、电缆等。
虽然高压开关柜具有多项优点，但由于长时间的运行和外界因素的影响，高压开关柜也会出现一些故障。
本文将针对高压开关柜常见故障进行分析，并提出相应的解决方案。
一、机械故障1.断路器无法关闭这种情况多因机械部分出现故障导致，如接触不良、断路器内部部件移位、弹簧失效等。
解决方法是清理器内杂物、更换损坏部件，调整弹簧张力，确保机械部分能够正常运转。
2.分合闸机构咔嗒响或无法运转此故障可能因为储能弹簧失效、机构受损、击杆接触不良等原因导致。
需检查故障源头，及时更换或修理受损组件。
二、电气故障1.电器部分故障电器故障导致开关柜无法正常工作，如电缆绝缘降低、开关柜中接触部件氧化、触发器调节不当等。
解决方案是通过检修设备加强设备维护，及时发现并解决故障。
2.漏电流过大漏电流过大是指高压开关柜内外部分的导电部件接触，导致整流装置过载。
解决方法是切断电源，将故障点作出清楚标记，用钥匙开启压力释放阀，将储存的能量释放。
之后再查找故障地点，排除故障。
三、接地故障1.接地导致电流回路不完整当发生接地故障时，电压将通过接地部分回路，导致接地电流。
这时，若接地电路不完整，将导致开关柜不正常运转。
解决方法是检查接地部分，排除故障。
2.接地故障导致局部电压过高当接地电阻过大或接触表面出现氧化或污染物时，导致的局部电压过高，将导致故障。
解决方案是对接触表面进行清洁处理，降低接地电阻。
综上所述，高压开关柜常见故障种类较多，但大都是由于机械部分或电气部分出现故障所导致，而接地故障通常是由机械部分或电气部分引起的。
在排除故障时，需要按照相应的诊断流程去检测和维修。
在日常维护中，应该加强设备管理，定期检查器材，发现问题及时解决，确保高压开关柜的安全、可靠运行，为生产保驾护航。
KYN28A型10kV开关柜接地刀闸常见故障的分析
KYN28A型10kV开关柜接地刀闸常见故障的分析摘要：随着社会经济的迅猛发展，供电企业也得到了不断的发展和壮大，但是在电力系统运行的过程中，仍然存在多种类型的故障和问题，对电力系统的正常运行产生不利影响。
KYN28A型10kV开关柜对促进线路故障切除具有十分重要的作用。
本文将对开关柜接地刀闸故障产生的原因进行分析，并对改进和优化措施加以阐述。
关键词：KYN28A型10kV开关柜；常见故障；原因分析引言：KYN28A型10kV开关柜作为成套的电气设备，具有较强的综合性，因此无论在何种环境中，都会由于众多原因导致其故障问题的产生，进而对电网的正常稳定运行带来极大的影响，特别是在接地刀闸部分，更是故障问题的多发地带，因此应加强对其的处理和分析，以此来保障电力系统的正常运行。
1.KYN28A型10kV开关柜接地刀闸故障产生的原因在电力系统中，高压开关柜属于其中十分重要的部分之一，对系统的正常运行产生巨大的作用，主要体现在接收和分配两个方面，KYN28A型10kV开关柜主要由主传动轴和操作杆组成，在具体操作过程中，利用手动型操作机构和加力杆来完成，将其以顺时针方向制动92°即为合闸状态，以逆时针方向制动90°即为分闸状态，但在该开关柜接地刀闸方面，还会存在一些故障问题，主要故障产生的原因有以下几个方面。
第一，部分运行人员缺乏专业技术，运行管理人员忽视对运行的日常技术培训，使得很多运行人员对开关柜的总体结构了解不充分。
在具体操作的过程中，由于对相关步骤缺乏了解，操作时难免出现不规范、不合理等现象，致使部分部件发生了损坏。
例如1）后柜门未关紧，造成无法合闸；2）前下柜门未关紧，造成接地刀闸窗口无法开启，接地刀闸无法操作；3）手车未完全退到试验位置，造成接地刀闸窗口无法开启，接地刀闸无法操作。
第二，操作机构属于故障频发的部分之一，主要原因是主动转轴直径为24mm，而传动杆的直径仅为其一半，因此在实际运行的过程中，如若传动杆的强度下降，则可能会引发安全事故；如若传动杆发生了弯曲变形等，则会对电力系统的正常运行产生极大的不利影响。
KYNB-高压开关柜常见故障分析
KYNB-高压开关柜常见故障分析高压开关柜是电力系统中的重要设备，它的正常运行对于整个电力系统的稳定运行至关重要。
在实际使用中，高压开关柜常常会出现各种故障，影响正常运行和安全性。
对于高压开关柜常见故障的分析和处理显得尤为重要。
一、常见故障一：开关柜开关无法合闸1. 故障原因：开关柜开关无法合闸通常是由于以下原因引起的：① 电气元件损坏，导致合闸电路不通；② 联轴器损坏，无法有效传动合闸机构；③ 因电动机、蜗轮、蜗杆等零部件损坏，无法使合闸机构转动；④ 合闸弹簧损坏或者机构卡挂，导致无法使合闸机构闭合。
对于开关柜开关无法合闸的故障处理，可以通过以下步骤来解决：① 先检查电源线路，保证开关柜有正常的电源输入；② 通过检查各部分的压力表、电流表等仪表，确保每个部位的工作状态；③ 对于损坏的电气元件，需要及时更换或者修复；④ 检查联轴器、电动机、蜗轮、蜗杆等零部件，确保其正常运转；⑤ 对于合闸弹簧损坏或者机构卡挂的情况，需要及时进行修理或者更换。
二、常见故障二：开关柜闪络开关柜闪络通常是由于以下原因引起的：① 绝缘子受潮或者受污染，导致绝缘破坏；② 开关柜内部有异物进入，导致绝缘子间短路；③ 环境温度过高，导致绝缘子间击穿。
对于开关柜闪络的故障处理，可以通过以下步骤来解决：① 定期清洁和维护开关柜绝缘子，保证其表面洁净，并且及时排除积水、积尘等。
② 检查开关柜内部是否有异物进入，避免短路现象发生。
③ 对于环境温度过高的情况，可以通过增加散热装置或者降低环境温度来解决。
开关柜温升过高通常是由于以下原因引起的：① 开关柜内部电流过载，造成局部温度过高；② 开关柜内部接触不良，造成局部高阻；③ 开关柜内部空气循环不畅，导致散热不良。
对于开关柜温升过高的故障处理，可以通过以下步骤来解决：① 对于电流过载引起的温升过高，需要减小负载或者增加设备容量；② 定期检查开关柜内部电器元件的接触情况，确保其良好接触；③ 清洁和维护开关柜内部空气循环设备，保证其畅通。
KYN28型开关柜检查步骤
KYN28型开关柜检查步骤一、开关柜在试验位置：1．检查开关、接地刀、合闸弹簧的位置，如开关在合闸位置且弹簧已储能，将操作电源断开，用专用钥匙打开前门，拆下前面板，手动对开关进行分——合——分操作，释放弹簧能量。
2．拔下二次插件。
3．将手车由试验位置拉到检修位置，动作灵活，无卡涩，开关可靠锁住。
4．检查柜体内活门机构完好，卡簧、挡圈完好。
5．送上第三路电源，检查接地刀活门是否灵活，柜内挡块、挡片完好，拉开电源。
（如有电气和机械故障在此处理）6．检查开关本体，包括触头、闭锁线圈铁芯、合闸线圈铁芯、分闸线圈铁芯、S1、S2、卡簧、挡圈完好、固定螺丝、辅助开关。
7．对合闸弹簧手动储能，手动储能机构正常。
对开关手动合分一次，释能。
（如有机械故障在此处理）8．将手车由检修位置推到试验位置，动作灵活，无卡涩，开关可靠锁住。
9．插上二次插件。
10．送操作电源。
11．电动储能回路正常，指示灯、指示牌指示正确。
12．检查开关模拟指示器、指示灯、指示牌指示正确；手车、接地刀模拟指示器指示正确。
13A.如接地刀在合闸位置，应能开启后门，后门的开启和关闭灵活。
14A.接地刀在合闸位置时，手车无法由试验位置到达工作位置，闭锁正常。
15A.分开接地刀，动作灵活，无卡涩，模拟指示器、指示牌指示正确。
16A.接地刀在分闸位置时，检查小活门应能按下，动作灵活，无卡涩，检查后门应无法打开，闭锁正常。
13B.如接地刀在分闸位置，检查小活门应能按下，动作灵活，无卡涩，检查后门应无法打开，闭锁正常。
14B.合上接地刀，动作灵活，无卡涩，模拟指示器、指示牌指示正确。
15B.接地刀在合闸位置时，应能开启后门，后门的开启和关闭灵活。
16B.接地刀在合闸位置时，手车无法由试验位置到达工作位置，闭锁正常。
17B.分开接地刀，动作灵活，无卡涩，模拟指示器、指示牌指示正确。
18．对开关电动合闸，动作正常，开关模拟指示器、指示灯、指示牌指示正确。
（如电动合闸失灵，应进行手动合闸操作，以区别闭锁回路及合闸回路故障）19．开关在合闸位置时，手车无法由试验位置到达工作位置，闭锁正常。
KYN28开关柜故障检查及处理
10kV KYN28开关柜故障检查及处理6.1 开关柜整体快速检查步骤设开关柜手车在试验位置，断路器在合闸位置，合闸弹簧已储能，接地开关在分闸位置，储能切换手柄在电动位置，控制电源、照明电源、储能电源及操作闭锁电源自动空气开关在合闸位置。
（1）拉开控制电源、储能电源自动空气开关，将储能切换手柄打至“手动”位置，用专用钥匙打开前门，拆下VS1断路器前面板，手动对断路器进行分一合一分操作，释放合闸及分闸弹簧能量。
（2）拔下二次插件。
（3）将手车由试验位置移至运转小车上（检修位置），移动过程中动作灵活，无卡涩，断路器可靠锁在运转小车上。
（4）检查柜体内活门机构完好，卡簧、挡圈完好。
（5）检查接地开关活门是否能灵活按下并弹起，右导轨柜挡块、挡板联锁正常。
（6）检查断路器本体的触头无氧化、烧灼痕迹，卡簧、挡圈、固定螺钉无松动、脱离，闭锁线圈铁心、合闸线圈铁心、分闸线圈铁心、微动开关S1和S2动作灵活，无卡涩。
（7）对合闸弹簧手动储能，手动储能机构正常。
对断路器手动合分一次，释能。
（8）将手车由运转小车（检修位置）推到试验位置，动作灵活，无卡涩，断路器可靠锁在开关柜内。
（9）插上二次插件。
（10）合上控制电源、储能电源自动空气开关，将储能切换手柄打至“电动”位置，电动储能回路正常，指示灯、指示牌指示正确。
（11）检查断路器模拟指示器、指示灯、指示牌指示正确；手车、接地开关模拟指示器指示正确。
（12）检查接地开关操作滑板能按下，动作灵活，无卡涩，检查电缆室门上电磁锁失电，锁套将门锁住。
（13）合上接地开关，动作灵活，无卡涩，模拟指示器、指示牌指示正确。
（14）检查电缆室门上电磁锁有电，锁套已解锁，应能开启后门，后门的开启和关闭灵活。
（15）使用手车操作手柄，手车无法由试验位置到达工作位置，接地开关合位闭锁正常。
（16）拉开接地开关，动作灵活，无卡涩，模拟指示器、指示牌指示正确。
（17）对断路器电动合闸，动作正常，断路器模拟指示器、指示灯、指示牌指示正确。
KYN28A-12高压开关柜操作及参数整定
KYN28A-12高压开关柜操作及参数整定调试部张伟一、KYN28A-12 户内交流金属铠装抽出式开关柜主要一次器件：高压真空断路器（手车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。
电流互感器(CT)接地开关避雷器断路器电压互感器(PT)零序互感器带电传感器1）通电前准备工作1、先对做好高压头子的高压线进行耐压试验，在试验完成后按规范接好线2、检查接线是否符合规范，高压线的地线是不能从零序互感器中单向穿过3、检查地线有没有可靠接地，不能是只把地线接到高压柜或变压器外壳上4、测量接入电压互感器的三相电阻阻值是否正常，三相之中是否有接地现象5、按图纸检查控制线路是否正确，重点注意高压变压器的超温跳闸信号是否接到高压柜中6、断开控制空开，待上电检查电压无误再合上2）送电、断电、检修操作步骤：送电操作（关柜门→分接地开关→断路器至工作位置→合断路器）1．将断路器手车从转运车上移至柜内，即处于实验断开位置；2．将二次插头插好，此时可对断路器进行操作试验；3．将所有柜门关闭，确认断路器处于分闸状态；4．插入接地开关操作手柄逆时针旋转，分断接地开关；5．抽出接地开关操作手柄，操作口封片弹起封闭接地开关操作孔；6. 此时先不要接通主回路，先操作面板上“分合闸控制”开关进行合闸，测试所有“紧停”按钮，分闸开关及变压器超温跳闸是否正常；7．插入断路器手车摇把，顺时针旋转摇把直至到位，此时主回路接通，断路器手车处于工作位置；8．操作面板上“分合闸控制”开关进行合闸操作。
（若未储能则将储能开关旋“自动”位置，先储能后合闸操作；合闸操作后自动储能）9．在断路器合闸后让变压器通电5分钟，然后操作面板上的“分合闸控制”开关进行分闸，让变压器断电5分钟10. 重复步骤9让变压器反复通断电3次。
断电、检修操作（分断路器→断路器至实验位置→合接地开关→开柜门）1．操作面板上“分合闸控制”开关，使断路器分闸；2．插入断路器手车摇把，逆时针旋转摇把使断路器手车退至试验位置，此时主回路断开，活门关闭；3．压下接地开关操作口封片，插入接地开关操作手柄顺时针旋转，使接地开关合闸；4．检修时，拨出二次插头并将其扣锁在手车上，将断路器手车移至转运车并锁定。
KYN28型高压开关柜手车式断路器不能合闸故障的分析和处理
KYN28型高压开关柜手车式断路器不能合闸故障的分析和处理故障现象:高压开关柜KYN28型，所配置的断路器都是手车式断路器。
在高压断路器的合闸操作过程中，多次发生刚才合分闸操作正常的断路器，再次进行合闸操作时断路器不动作了。
故障判断：根据高压断路器常见故障判断，合闸操作时，断路器不动作，可能的原因有以下几个：1.控制回路元器件接触不好2.导线内部有断点不通3.断路器合闸线圈烧坏4.控制回路失电5.断路器操动机构故障。
针对上述原因，逐一进行排查，最后锁定故障原因是断路器合闸线圈烧坏。
原因分析：合闸线圈在正常操作当中烧毁，原因有两个：（1）线圈自身故障；（2）控制回路故障。
（1）线圈自身故障：线圈绝缘值低或匝间短路，承受不了强电压、强电流的短时间内的冲击而烧毁，由于线圈是塑料外壳固封的且已烧毁，无法判断判断故障发生前瞬间的情况。
（2）控制回路故障：查阅图纸，将控制回路中的所有开关、继电器、按钮的所有接线端子接线和所有触点的情况进行检查，结果没发现接线松脱和触点粘连现象。
但根据经验判断合闸线圈烧毁定时由于控制回路长期通电造成的，反复研究图纸和产品说明书，该高配室采用的10kv高压断路器均为广西北海银河高科技产业股份有限公司产品，型式为：VYG-12型固封式户内高压真空断路器，该断路器说明书中也明确警告手车式断路器不在试验位置或工作位置时，断路器不能进行合闸操作。
那么是不是操作人员在断路器不在以上这两个位置时进行了合闸操作，导致控制回路长期通电而使合闸线圈烧毁呢？本着这个思路核查图纸和说明书，经过认真分析发现如果断路器不在工作位置和试验位置时进行合闸操作，断路器就不会动作，串联在控制回路中的断路器的辅助常闭触点就不会在合闸的瞬间而断开，那么控制回路就会长期带电，合闸线圈烧毁也就是必然的。
原因处理：要解决线圈被烧问题关键是无论断路器处于什么位置进行合闸操作控制回路都不能长期带电。
反复研究厂家提供的说明书，特别是控制部分，发现该断路器有用于试验位置的辅助开关和用于工作位置的辅助开关（注：用于试验位置的辅助开关只有在断路器处于试验位置时，才闭合；用于工作位置的辅助开关只有在断路器处于工作位置时，才闭合；这两种辅助开关不同于断路器主轴的辅助开关）。
KYN28系列高压开关设备检修手册
KYN28系列高压开关设备检修手册目标本手册旨在提供KYN28系列高压开关设备的检修指南，以确保设备的正常运行和安全使用。
检修步骤1. 断开电源：在开始检修前，务必先断开设备的电源，以避免电击和其他安全风险。
2. 检查外部部件：检查设备的外部部件，包括开关面板、指示灯、按钮等是否完好无损，并进行必要的清洁。
3. 检查插座和连接件：检查插座和连接件是否松动或受损，如有需要，及时进行紧固或更换。
4. 检查绝缘状态：使用绝缘测试仪对设备进行绝缘测试，确保绝缘状态良好，防止电流泄漏和短路。
5. 检查电源电路：使用万用表对设备的电源电路进行检测，确保电压稳定和电流正常。
6. 检查机械部件：检查设备的机械部件，包括开关机构、隔离器、接地开关等是否灵活可靠，有无异常声音或震动。
7. 检查电器部件：检查设备的电器部件，包括接触器、保护器、断路器等是否正常工作，有无烧毁、弯曲或其他异常现象。
8. 检查仪表和指示器：检查设备的仪表和指示器是否准确显示，有无损坏或误差，如有需要，进行校准或更换。
9. 清洁和润滑：对设备进行清洁和润滑，保持设备表面清洁，移除附着物，并在需要时进行润滑维护。
10. 安全测试：进行设备的安全测试，包括漏电保护测试、机械操作测试等，确保设备符合相关安全标准和要求。
11. 记录和报告：对设备的检修过程进行记录和报告，包括检查项、测试结果、问题修复等，以备查阅和维护参考。
注意事项- 在进行检修前，确保具备相关的技术知识和操作经验，以确保自身和设备的安全；- 在检修过程中，必须严格按照设备制造商提供的操作手册和维护指南进行操作；- 如发现严重故障或无法修复的问题，应及时联系专业人员进行维修。
结论通过按照本手册的检修步骤进行操作，可以保证KYN28系列高压开关设备的正常运行和安全使用。
请遵循注意事项，并及时进行维护和检修，以确保设备的性能和寿命。
KYN28开关柜故障案例分析及预防措施
开关柜故障案例分析及预防措施8.1 案例一凝露引起10kV高压开关柜闪络8.1.1 案例介绍某110kV变电站10kVII段母线所带某出线过电流I段保护动作跳闸。
现场检查发现，该出线开关柜前门被冲开，后柜门及开关柜侧面严重变形，观察窗玻璃破碎，开关柜的上防爆封板被冲开。
10kVII段母线停运后，手动打跳故障出线断路器。
运维人员现场检查设备，发现该开关柜的出线室支柱绝缘子上端的铜母线排A、C相端部烧损严重，绝缘子有沿面闪络痕迹，铁构架表面均有明显的电弧灼伤痕迹（见图8-1）。
断路器手车线路侧A相动触头已经烧掉，C相动触头也即将脱落，母线侧B相动触头烧损较严重（见图8-2）。
柜内TA绝缘试验正常。
现场发现出线室内凝露现象严重，高压室内相对湿度为86％。
8.1.2 案例分析故障开关柜出线室支柱绝缘子上端的铜母线排A、C相端部都有电弧灼伤痕迹，且绝缘子沿面有闪络和对地放电痕迹，表明发生了接地短路故障，故障点在TA的线路侧。
复合绝缘材料与瓷绝缘相比，憎水性较差，空气湿度大时，复合外套表面吸潮凝露，导致表面泄漏电流增大，介质表面的游离电子增加，引起传导电流也增加，绝缘电阻便相图8-1 出线室支柱绝缘子烧损情况应降低；绝缘下降到一定程度，引起沿面放电闪络，发生接地、弧光短路。
出线室内的A、C相支柱绝缘子是本次事故的故障点。
图8-2 断路器手车动触头烧损情况事故发生时，10kV高压室电缆隧道内有存水，开关柜电缆出线孔密封不严，高压室内相对湿度为86％，出线室的支柱绝缘子为复合有机绝缘，核对其爬电比距仅为18.6mm/kV，低于规程规定值（有机材料绝缘不小于20mm/kV）。
支柱绝缘子复合外套表面凝露、爬电比距不够是导致事故的直接原因。
由图8-2可以看出，断路器手车线路侧A、C相动触头和母线侧B相动触头烧损严重。
瞬间的电弧能量不足以使铜触头烧掉，可见运行中动、静触头早已存在严重的接触不良缺陷，时间稍长即会造成触头紧固压力弹簧退火，触指压力减小，引起发热，发热进一步增大了接触电阻，加剧了接触部分的氧化和发热程度，导致触指对静触头之间放电，灼伤接触表面，造成触头有效接触面积减小，形成了恶性循环。
KYNB-高压开关柜常见故障分析
KYNB-高压开关柜常见故障分析高压开关柜是一种重要的电力设备，主要用于电力系统中断电操作、保护电气设备及线路、隔离故障电源等。
在使用过程中，由于各种因素，高压开关柜很容易出现故障，影响正常运行。
本文将分析高压开关柜常见的故障原因，并提出解决方法。
一、接触不良问题高压开关柜的接触不良问题经常出现，主要原因是接触点腐蚀、磨损或变形造成的。
解决方法包括：1. 清洗接触点：定期对高压开关柜进行清洗，使用软布或棉签清洁接触点上的腐蚀物和污垢，确保接触良好。
2. 更换接触器：如果接触点严重磨损或变形，应及时更换接触器。
3. 检查导电性：使用万用表测试导电性，确保接触器的导电性能正常。
二、断路器打不开或打不上问题高压开关柜的断路器有时会出现打不开或打不上的问题，主要是由于断路器内部部件：弹簧、储能电容等存在问题。
解决方法包括：1. 更换储能电容：当断路器无法关闭时，检查电容器是否失效，如失效应及时更换。
2. 应力释放：为减轻断路器某些零部件的应力，打开断路器并关闭，可达到释放应力、重新复位的目的，确保正常开合。
3. 检查弹簧张力：使用测力计检查弹簧张力，确保张力适中、稳定。
三、漏电流问题高压开关柜出现漏电流问题，通常是由于柜体内部电线断线或绝缘降低导致的。
解决方法包括：1. 检查电缆线和接线端子，如果损坏应及时更换。
2. 清洗和检查绝缘，尤其是绝缘防护套。
如果绝缘损坏，应及时更换。
四、运行噪音太大高压开关柜的运行噪音过大，主要是由于散热器积灰或不良接触导致的。
解决方法包括：1. 定期检查散热器，使用软布或短刷清理散热器上的尘土和灰尘。
确保它能够从高压开关柜中散热。
2. 检查接触器和导电质量，确保接触良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KYN28型高压开关柜手车式断路器不能合闸故障的分析和处理
故障现象:高压开关柜KYN28型，所配置的断路器都是手车式断路器。
在高压断路器的合闸操作过程中，多次发生刚才合分闸操作正常的断路器，再次进行合闸操作时断路器不动作了。
故障判断：根据高压断路器常见故障判断，合闸操作时，断路器不动作，可能的原因有以下几个：1.控制回路元器件接触不好2.导线内部有断点不通3.断路器合闸线圈烧坏4.控制回路失电5.断路器操动机构故障。
针对上述原因，逐一进行排查，最后锁定故障原因是断路器合闸线圈烧坏。
原因分析：合闸线圈在正常操作当中烧毁，原因有两个：（1）线圈自身故障；（2）控制回路故障。
（1）线圈自身故障：线圈绝缘值低或匝间短路，承受不了强电压、强电流的短时间内的冲击而烧毁，由于线圈是塑料外壳固封的且已烧毁，无法判断判断故障发生前瞬间的情况。
（2）控制回路故障：查阅图纸，将控制回路中的所有开关、继电器、按钮的所有接线端子接线和所有触点的情况进行检查，结果没发现接线松脱和触点粘连现象。
但根据经验判断合闸线圈烧毁定时由于控制回路长期通电造成的，反复研究图纸和产品说明书，该高配室采用的10kv高压断路器均为广西北海银河高科技产业股份有限公司产品，型式为：VYG-12型固封式户内高压真空断路器，该断路器说明书中也明确警告手车式断路器不在试验位置或工作位置时，断路器不能进行合闸操作。
那么是不是操作人员在断路器不在以上这两个位置时进行了合闸操作，导致控制回路长期通电而使合闸线圈烧毁呢？本着这个思路核查图纸和说明书，经过认真分析发现如果断路器不在工作位置和试验
位置时进行合闸操作，断路器就不会动作，串联在控制回路中的断路器的辅助常闭触点就不会在合闸的瞬间而断开，那么控制回路就会长期带电，合闸线圈烧毁也就是必然的。
原因处理：要解决线圈被烧问题关键是无论断路器处于什么位置进行合闸操作控制回路都不能长期带电。
反复研究厂家提供的说明书，特别是控制部分，发现该断路器有用于试验位置的辅助开关和用于工作位置的辅助开关（注：用于试验位置的辅助开关只有在断路器处于试验位置时，才闭合；用于工作位置的辅助开关只有在断路器处于工作位置时，才闭合；这两种辅助开关不同于断路器主轴的辅助开关）。
找一组试验位置辅助触点，再找一组工作位置辅助触点，把两对触点并联后，再串接在断路器的合闸控制回路中，那么断路器只有在试验位置和工作位置时进行合闸操作，控制回路才能够接通，相反当断路器处于其它位置时即使进行合闸操作，控制回路也不通，从而保证了断路器合闸线圈的正常。
在确认可行的前提下，找一台开关柜进行试验，结果证明这一改动确实解决了断路器在非正常位置合分闸操作的问题。
于是对高配室所有同样类型开关柜都进行了相应改进，保证了该高配室的正常运行。
防范措施⑴.加强设备操作人员业务学习，使之尽快掌握新设备、新技术，适应岗位需求；
⑵.加强设备操作人员的安全操作规程培训，确保按规程操作；
⑶.加大对设备的巡查力度，对易发生故障的部位定期进行点检，确保设备处于良好的运行状态。
