教你深入使用燕秀工具箱之(一)

燕秀工具箱的四分之一镜像操作

四分之一镜像功能
机械工厂里，生产离不开模具，我们知道模具主要部分包括成型的模具型芯和型腔，还包括热流道和冷流道，各种导柱导向工具，当然所有的这些最终还要依靠模架来固定，所以模架的位置关系到模具型芯和型腔的吻合，直接影响到塑胶模的开模，产品的质量。

甚至关系到模具的损坏。

机械设计中一般为固定模具，板件等零件设置4个或者六个固定孔，用于安装固定件例如：螺纹、螺栓，燕秀工具箱根据机械行业的需求，提供了1/4镜像功能。

它的作用就是快速精确的绘制包括机械行业在类的4结构物件。

那么和一般的镜像来比，燕秀工具箱会有哪些更专业的优势呢？
一般镜像的话，我们先将它左右镜像，我们选择了它竖着的中心线，完成左右的镜像，接着我们同样选择横向中心线完成上下位置的镜像。

普通的操作也是可以达到镜像的效果，但其操作需要多次选择对称线，而且需要多次镜像，但现在使用燕秀工具箱1/4镜像的话，只需要选择要镜像的图元，点选中心线所在的中点，就会自动生成3个准确的镜像。

不仅仅如此，燕秀工具的1/4镜像功能，还可相比普通的阵列操作，应为虽然阵列提供了圆形阵列和矩形阵列，但其阵列则需要输入阵列的行偏距和列偏距这就间接的需要我们对图纸的数据相当准确，即使用选取，但也需要多次操作
所以在适合情况下，如果使用燕秀工具箱的1/4镜像功能可以提高各种绘图速度和效果。

燕秀工具条命令参考

命令参考快捷键说明：要简化燕秀工具箱的命令名(例如：将et 代替yx_et 来启动“顶针”命令)请将(et, *yx_et)不含括号添加到AutoCAD的ACAD.PGP文件中(用yx_editpgp命令可打开ACAD.PGP)，详情请看yanxiu.pgp文件内说明或AutoCAD的帮助智能中心线------------------------cen, *yx_cen自动调整线型比例---------------axs, *yx_axs画剖面线---------------------------sec, *yx_sec画截断线---------------------------sx, *yx_sx画折断线---------------------------kl, *yx_kl画圆柱断面线---------------------hl, *yx_hl画线修剪---------------------------tt, *yx_tt直线修剪---------------------------ty, *yx_ty连接线段---------------------------ff, *yx_ff智能连接---------------------------fd, *yx_fd检查线段是否断开---------------chl, *yx_chl双边偏移---------------------------ou, *yx_ou动态拉长---------------------------yl, *yx_yl合并线段---------------------------lm, *yx_lm直线两端延长---------------------yt, *yx_yt水平构造线------------------------hh, *yx_hh垂直构造线------------------------vv, *yx_vv直线转构造线---------------------xc, *yx_xc圆弧转圆---------------------------ac, *yx_ac批量修改圆,圆弧半径-----------edr, *yx_edr改变对象颜色---------------------cv, *yx_cv改变对象颜色为1----------------1, *yx_c1改变对象颜色为2-----------------2, *yx_c2改变对象颜色为3-----------------3, *yx_c3改变对象颜色为4-----------------4, *yx_c4改变对象颜色为5-----------------5, *yx_c5改变对象颜色为6-----------------6, *yx_c6改变对象颜色为7-----------------7, *yx_c7改变对象颜色为8-----------------8, *yx_c8改变对象颜色为9-----------------9, *yx_c9*改变对象线型比例因子-----------xs, *yx_xs改变对象线型为Continuous------x1, *yx_x1改变对象线型为CENTER---------x2, *yx_x2改变对象线型为HIDDEN---------x3, *yx_x3改变对象线型为DASHED---------x4, *yx_x4改变对象线型为PHANTOM-------x5, *yx_x5对象快速过滤-----------------------ew, *yx_ew对象匹配过滤-----------------------eq, *yx_eq以直线镜像-------------------------ml, *yx_ml相同距离重复移动-----------------mm, *yx_mm清理全部垃圾-----------------------pu, *yx_pu删除垃圾文件-----------------------lj, *yx_lj词库----------------------------------ck, *yx_ck 连续命名----------------------------mj, *yx_mj 修改文字高度----------------------th, *yx_th 重量计算---------------------------cm, *yx_cm BOM--------------------------------bm, *yx_bm 定料尺寸---------------------------dt, *yx_dt 局部放大---------------------------jbfd, *yx_jbfd 模仁角避空-------------------------mk, *yx_mk 塑料资料---------------------------pi, *yx_pi模具钢材资料---------------------pm, *yx_pm AutoCAD使用技巧--------------pc, *yx_pc注塑不良解決方法---------------pe, *yx_pe 塑胶模具经典结构---------------pg, *yx_pg 塑胶模具设计注意事项---------py, *yx_py 零件库-----------------------------k, *yx_k三板模相关------------------------sbm, *yx_sbm *快速标注<加强>---------------------dq, *yx_dq 线性标注(1)<加强>------------------d, *yx_d线性标注(2)<加强>------------------de, *yx_de对齐标注(1)<加强>------------------dx, *yx_dx 对齐标注(2)<加强>------------------dw, *yx_dw 坐标标注<加强>---------------------da, *yx_da 半径标注<加强>---------------------ddr, *yx_ddr 直径标注<加强>---------------------dd, *yx_dd角度标注<加强>---------------------dv, *yx_dv连续标注<加强>---------------------dc, *yx_dc基线标注<加强>---------------------db, *yx_db快速引线标注<加强>-----------------q, *yx_q计算打印区域标注文字高度---------aq, *yx_aq 设置当前坐标原点-------------------uy, *yx_uy 设置当前标注文字高度---------------sh, *yx_sh 智能标注---------------------------n, *yx_n坐标标注+连续标注------------------df, *yx_df 引线坐标标注-----------------------daq, *yx_daq 线性直径标注-----------------------dde, *yx_dde 对齐直径标注-----------------------ddw, *yx_ddw 批量直径标注+半径标注----------dda *yx_dda直径标注+半径标注(可加文字)--------dr, *yx_dr。

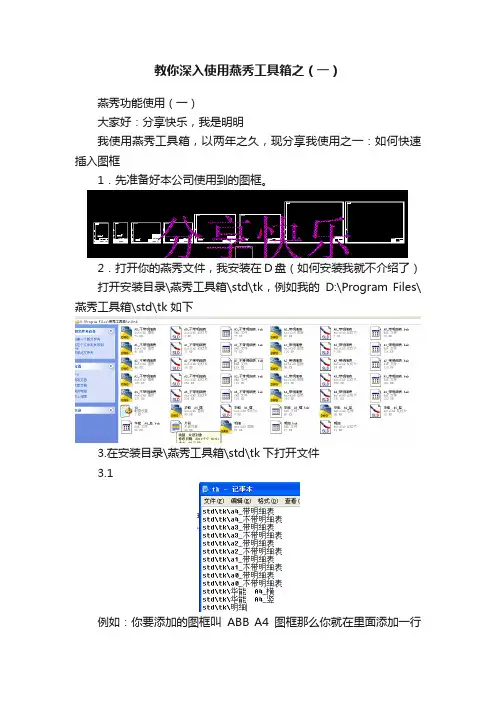

教你深入使用燕秀工具箱之（一）

教你深入使用燕秀工具箱之（一）
燕秀功能使用（一）
大家好：分享快乐，我是明明
我使用燕秀工具箱，以两年之久，现分享我使用之一：如何快速插入图框
1．先准备好本公司使用到的图框。

2．打开你的燕秀文件，我安装在D盘（如何安装我就不介绍了）打开安装目录\燕秀工具箱\std\tk，例如我的D:\Program Files\燕秀工具箱\std\tk 如下
3.在安装目录\燕秀工具箱\std\tk下打开文件
3.1
例如：你要添加的图框叫ABB A4图框那么你就在里面添加一行
std\tk\ ABB A4图框保存→关闭
3.2 在安装目录\燕秀工具箱\std\tk 下先建图纸名称为ABB A4图框.dwg
3.3 打开ABB A4图框.dwg，将事先准备好的图框放入，保存。

例如我的，注意调整位置（小技巧：复制原先燕秀的，以他坐标0，0 为基点插入图框）
3.4 打开CAD 软件
KK, *YX_K （我将快捷键改成KK, 你可以自己设置）
3.5 使用
命令KK→如图
选取你需要的图框列表，插入，即可。

非常方便
希望大家都要感谢赖心秀先生为我们制作《燕秀工具箱》，接下来我将继续介绍其他功能的扩展。

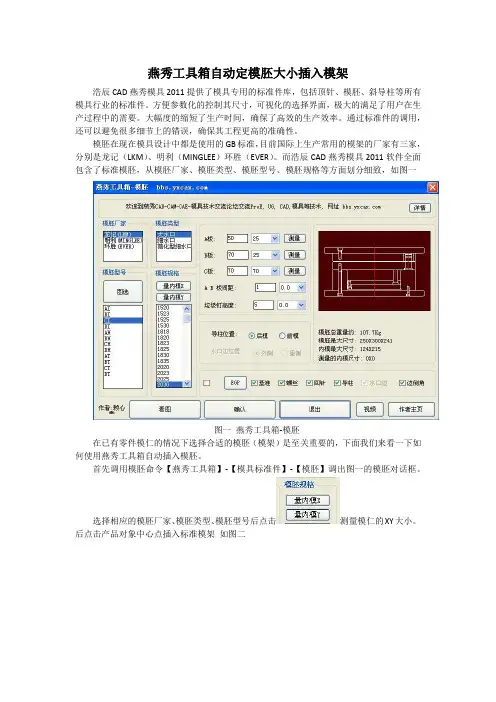

燕秀工具箱自动定模胚大小插入模架

燕秀工具箱自动定模胚大小插入模架
浩辰CAD燕秀模具2011提供了模具专用的标准件库，包括顶针、模胚、斜导柱等所有模具行业的标准件。

方便参数化的控制其尺寸，可视化的选择界面，极大的满足了用户在生产过程中的需要。

大幅度的缩短了生产时间，确保了高效的生产效率。

通过标准件的调用，还可以避免很多细节上的错误，确保其工程更高的准确性。

模胚在现在模具设计中都是使用的GB标准，目前国际上生产常用的模架的厂家有三家，分别是龙记（LKM）、明利（MINGLEE）环胜（EVER）。

而浩辰CAD燕秀模具2011软件全面包含了标准模胚，从模胚厂家、模胚类型、模胚型号、模胚规格等方面划分细致，如图一
图一燕秀工具箱-模胚
在已有零件模仁的情况下选择合适的模胚（模架）是至关重要的，下面我们来看一下如何使用燕秀工具箱自动插入模胚。

首先调用模胚命令【燕秀工具箱】-【模具标准件】-【模胚】调出图一的模胚对话框。

选择相应的模胚厂家、模胚类型、模胚型号后点击测量模仁的XY大小。

后点击产品对象中心点插入标准模架如图二
图二自动测量模胚尺寸
至此我们便快速插入了标准模架。

在此基础上午们可以继续使用浩辰CAD燕秀模具软件2011的其他标准件工具如顶针、水路、弹簧、定位环、斜导柱、垃圾钉等等命令进行模具2D图形的快速绘制。

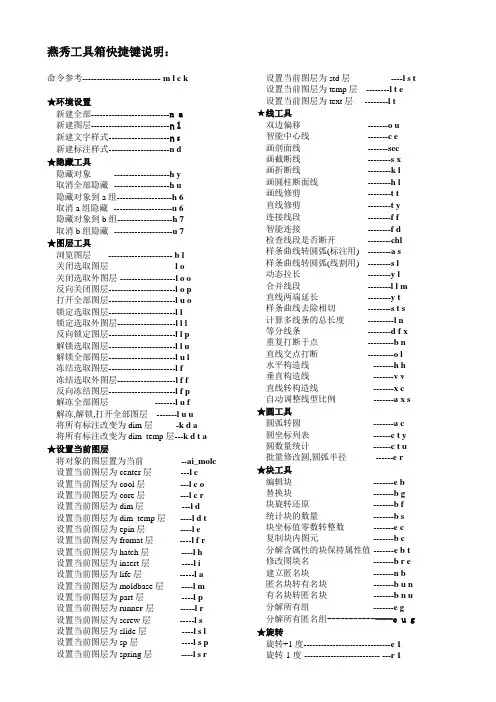

CAD燕秀工具箱命令

燕秀工具箱快捷键说明：命令参考--------------------------- m l c k★环境设置新建全部---------------------------n a新建图层---------------------------n l新建文字样式---------------------n s新建标注样式---------------------n d★隐藏工具隐藏对象---------------------------h y取消全部隐藏---------------------h u隐藏对象到a组-------------------h 6取消a组隐藏----------------------u 6隐藏对象到b组-------------------h 7取消b组隐藏----------------------u 7★图层工具浏览图层---------------------------- b l关闭选取图层-----------------------l o关闭选取外图层--------------------l o o反向关闭图层-----------------------l o p打开全部图层-----------------------l u o锁定选取图层-----------------------l l锁定选取外图层--------------------l l l反向锁定图层-----------------------l l p解锁选取图层-----------------------l l u解锁全部图层-----------------------l u l冻结选取图层-----------------------l f冻结选取外图层--------------------l f f反向冻结图层-----------------------l f p解冻全部图层-----------------------l u f解冻,解锁,打开全部图层----------l u u将所有标注改变为dim层---------k d a将所有标注改变为dim_temp层---k d t a ★设置当前图层将对象的图层置为当前---------------ai_molc 设置当前图层为center层-------------l c设置当前图层为cool层---------------l c o设置当前图层为core层---------------l c r设置当前图层为dim层----------------l d设置当前图层为dim_temp层---------l d t设置当前图层为epin层----------------l e设置当前图层为fromat层-------------l f r设置当前图层为hatch层---------------l h设置当前图层为insert层---------------l i设置当前图层为life层------------------l a设置当前图层为moldbase层----------l m设置当前图层为part层-----------------l p设置当前图层为runne r层--------------l r设置当前图层为screw层---------------l s设置当前图层为slide层----------------l s l设置当前图层为sp层-------------------l s p 设置当前图层为spring层--------------l s r设置当前图层为std层------------------l s t 设置当前图层为temp层-----------l t e设置当前图层为text层------------l t★线工具双边偏移------------------------------o u智能中心线---------------------------c e画剖面线------------------------------sec画截断线-------------------------------s x画折断线-------------------------------k l画圆柱断面线-------------------------h l画线修剪-------------------------------t t直线修剪-------------------------------t y连接线段-------------------------------f f智能连接-------------------------------f d检查线段是否断开-------------------chl样条曲线转圆弧(标注用)-----------a s样条曲线转圆弧(线割用)-----------s l动态拉长-------------------------------y l合并线段-------------------------------l l m直线两端延长-------------------------y t样条曲线去除相切-------------------s t s计算多线条的总长度-----------------l n等分线条-------------------------------d f x重复打断于点--------------------------b n直线交点打断--------------------------o l水平构造线-----------------------------h h垂直构造线-----------------------------v v直线转构造线--------------------------x c自动调整线型比例--------------------a x s ★圆工具圆弧转圆--------------------------------a c圆坐标列表----------------------------c t y圆数量统计----------------------------c t u批量修改圆,圆弧半径----------------e r★块工具编辑块-----------------------------------e b替换块-----------------------------------b g块旋转还原-----------------------------b f统计块的数量--------------------------b s块坐标值零数转整数-----------------e c复制块内图元--------------------------b c分解含属性的块保持属性值--------e b t 修改图块名-----------------------------b r e 建立匿名块-----------------------------n b匿名块转有名块-----------------------b u n 有名块转匿名块-----------------------b n u 分解所有组-----------------------------e g分解所有匿名组---------------e u g ★旋转旋转+1度------------------------------e 1旋转-1度--------------------------- ---r 1旋转+2度------------------------------e 2旋转-2度-------------------------------r 2旋转+3度--------------------------- e 3旋转-3度--------------------------- r 3旋转+45度--------------------------e 4 5旋转-45度--------------------------r 4 5旋转+90度--------------------------e 4旋转-90度--------------------------r 4旋转+180度-------------------------r 5★旋转复制旋转复制-----------------------------c r旋转复制+1度----------------------c e 1旋转复制-1度-----------------------c r 1旋转复制+2度----------------------c e 2旋转复制-2度-----------------------c r 2旋转复制+3度----------------------c e 3旋转复制-3度-----------------------c r 3旋转复制+45度--------------------c e 45旋转复制-45度---------------------c r 45旋转复制+90度--------------------c e 4旋转复制-90度---------------------c r 4旋转复制+180度-------------------c r 5★颜色工具改变对象颜色-------------------------c v改变对象颜色为1--------------------c 1改变对象颜色为2---------------------c 2改变对象颜色为3---------------------c 3改变对象颜色为4---------------------c 4改变对象颜色为5-------------------- -c 5改变对象颜色为6---------------------c 6改变对象颜色为7---------------------c 7改变对象颜色为8---------------------c 8改变对象颜色为9---------------------c 9将对象属性改为该层默认值--------k b l *改变对象线型比例因子---------------x s改变对象线型为continuous----------x 1改变对象线型为center----------------x 2改变对象线型为hidden---------------x 3改变对象线型为dashed---------------x 4改变对象线型为phantom-------------x 5改变颜色+线型+线型比例1----------a 1改变颜色+线型+线型比例2----------a 2改变颜色+线型+线型比例3----------a 3改变颜色+线型+线型比例4----------a 4改变颜色+线型+线型比例5----------a 5★常用工具保存视图----------------------------------v s 对象快速过滤----------------------------e w 对象匹配过滤----------------------------e q 以直线镜像-------------------------------m l 4分之1镜像----------------------------4 m i 4分之1旋转复制----------------------4 r c画箭头------------------------------------j t局部对象重生--------------------------- r e g s s 未知角度转正----------------------- -r h相同比例重复缩放-------------------s s相同角度重复旋转------------------- r r相同距离重复移动-------------------m m相同距离重复复制-------------------c c清理全部垃圾----------------------- -p u删除垃圾文件-------------------------l j缩放范围清理保存-------------------f s缩放范围清理保存退出-------------f c c★文字工具词库-------------------------------------c k连续命名-------------------------------m j修改文字高度------------------------- t h文字分解<变成线>-------------------t e★计算工具重量计算-------------------------------c m斜顶角度计算-------------------------c a承板厚度计算--------------------------c s三板模导柱变形量计算--------------c g★模具工具bom--------------------------------------b m小标题-----------------------------------c j修改版次--------------------------------v e局部放大--------------------------------j b组立图3d输出------------------------a u顶针过滤-------------------------------e w e顶针数量统计-------------------------e t u顶针坐标列表-------------------------e t y顶针孔输出清理----------------------e x e模仁角避空----------------------------m k★模具资料塑料资料-------------------------------- p i模具钢材资料--------------------------p m注塑不良解決方法--------------------p e塑胶模具经典结构--------------------p g塑胶模具设计注意事项--------------p y★模具标准件零件库----------------------------------k模胚-------------------------------------m b水路-------------------------------------c l顶针-------------------------------------e t弹簧-------------------------------------t f内六角螺丝----------------------------s w定位环/唧咀---------------------------s r支撑柱---------------------------------s p斜导柱---------------------------------a g中托司---------------------------------e g p直齿轮---------------------------------g e穿丝孔---------------------------------e s其他螺丝------------------------------s w 2三板模相关--------------------------s b m★标注加强工具快速标注<加强>---------------------d q线性标注(1)<加强>------------------d线性标注(2)<加强>------------------d e对齐标注(1)<加强>------------------d x对齐标注(2)<加强>------------------d w坐标标注<加强>---------------------d a半径标注<加强>---------------------d d r直径标注<加强>---------------------d d角度标注<加强>---------------------d v连续标注<加强>---------------------d c基线标注<加强>---------------------d b快速引线标注<加强>----------------q★标注超强工具设置当前坐标原点-------------------u y设置当前标注文字高度-------------d h智能标注--------------------------------n引线坐标标注-------------------------d a q表面粗糙度标注----------------------c c d批量坐标标注-------------------------d s坐标标注(单点)-----------------------d h坐标标注+连续标注-----------------d f线性直径标注-------------------------d d e对齐直径标注-------------------------d d w批量直径标注+半径标注------------d d a直径标注+半径标注(可加文字)----d r计算打印区域标注文字高度--------a q★标注修改工具标注刷子-------------------------------a d标注删除-------------------------------e e d修改标注文字高度-------------------d t h修改坐标标注原点-------------------u y u修改引线坐标标注原点-------------u y q修改标注精度-------------------------d u p修改角度标注精度-------------------d a u p 修改标注是否消零-------------------d t z修改标注比例因子-------------------d s c修改标注文字颜色-------------------d t c修改尺寸线颜色----------------------d c c修改尺寸界线颜色-------------------d e c添加公差-------------------------------d g添加标注文字边框-------------------d t k翻转标注文字方向-------------------d f z坐标标注尺寸界线变直-------------d a f坐标标注文字重叠整理-------------d a z线性标注文字重叠整理-------------d d z将所有标注设置为当前标注样式—s d t a★标注检查工具检查坐标标注原点个数---------------c u y检查坐标标注定义点是否正确---------c d a检查全部标注是否有公差---------------c d t检查标注测量值是否被修改------------c d e检查全部标注的比例因子---------------c d s★标注文字工具标注文字还原-----------------------------d t y文字前加数量-----------------------------d n文字前加螺丝数量-----------------------d m文字后加拔模斜度<单边>-------------d s 1文字后加拔模斜度<双边>-------------d s 2*文字前加%%c----------------------------d 1文字后加%%d----------------------------d 2文字前加m-------------------------------d 3文字后加(ref)-----------------------------d 4文字前加%%p----------------------------d 5文字前后加()-----------------------------d 6文字前后加<>----------------------------d 7文字后加x45%%d-----------------------d 8文字后加(nodraft)------------------------d 9*文字后加(镶针)---------------------------d a 1文字后加(司筒)---------------------------d a 2文字后加(穿丝孔)------------------------d a 3文字后加(盲孔)---------------------------d a 4文字后加(通孔)---------------------------d a 5文字后加(全周)---------------------------d a 6文字后加(直身)---------------------------d a 7文字后加(无斜度)------------------------d a 8*创建幻灯文件(改零件库用)-----------yx_newsld dwg文件列表(改零件库用)------------yx_filelst*燕秀工具帮助-----------------------yx_help关于燕秀工具箱---------------------yx_about★倒圆角倒圆角-------------------------------f倒圆0.1,0.2至50------------------f01,f02至f50倒圆角不修剪----------------------ft★倒角倒角----------------------------------g倒角角0.1,0.2至50------------------g01,g02至g50倒角不修剪-------------------------g t延长----------------------------------y偏移-----------------------------------o★CAD自带命令复制----------------------------------c圆-------------------------------------c d镜像----------------------------------w w格式刷-------------------------------a a打印----------------------------------q q公差标注------先标注,不要点确认,输入命令M，输入公差,鼠标选择公差,点ab叠层即可输入文字-----输入命令T，再输M，再输入文字即可。

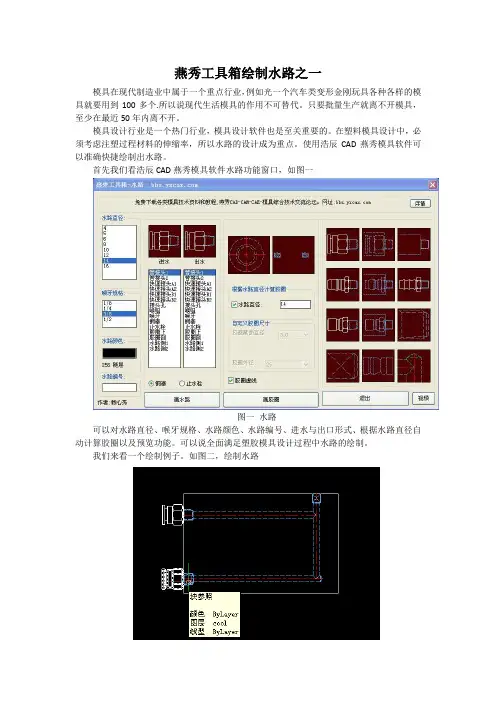

燕秀工具箱绘制水路之一

燕秀工具箱绘制水路之一
模具在现代制造业中属于一个重点行业，例如光一个汽车类变形金刚玩具各种各样的模具就要用到100多个.所以说现代生活模具的作用不可替代。

只要批量生产就离不开模具，至少在最近50年内离不开。

模具设计行业是一个热门行业，模具设计软件也是至关重要的。

在塑料模具设计中，必须考虑注塑过程材料的伸缩率，所以水路的设计成为重点。

使用浩辰CAD燕秀模具软件可以准确快捷绘制出水路。

首先我们看浩辰CAD燕秀模具软件水路功能窗口，如图一
图一水路
可以对水路直径、喉牙规格、水路颜色、水路编号、进水与出口形式、根据水路直径自动计算胶圈以及预览功能。

可以说全面满足塑胶模具设计过程中水路的绘制。

我们来看一个绘制例子。

如图二，绘制水路
图二
简单水路的绘制，选择水路直径，进水出水，开始绘制进水口，单击后制定下一点。

命令行会提示指定铜塞，这是点击临近或者其他边界，会自动打铜塞。

继续指定下一点水路，最后点击出水口位置，连续点击两次绘制出出水口。

燕秀模具软件顶针功能一：绘制、快速复制、复制对象还原

燕秀模具软件顶针功能一：绘制、快速复制、复制对象还原
浩辰CAD燕秀模具软件提供了强大的模具标准件库，之前的教程中我们提到过模胚，那么这一节我们来介绍在模具设计中另一大标准件，顶针。

这里主要介绍浩辰CAD燕秀模具软件中顶针的绘制、快速复制与复制对象还原等功能。

首先我们看怎样绘制顶针及顶针类型的选择。

打开软件之后我们依次点击菜单栏【燕秀工具箱】---【模具标准件】---【顶针】，调出顶针功能对话框，如图一
图一顶针
可以选择标准的顶针类型、规格、制式、剖面线、尺寸等等参数，而且可以为公司定制标准件的外挂。

下面我们看绘制出来的顶针效果。

如图二
图二顶针类型
顶针在模具图的绘制过程中有很多方便快捷的绘制方法，比如快速绘制与复制对象还原，快速复制当然是在一定条件下进行的，但是有一个问题是我们所关心的，那就是复制之后的顶针方向、直径标注等都会有一定角度的改变。

软件提供了复制对象还原的功能。

下面我们来绘制顶针并快速复制。

如图三
图三快速复制后的顶针
左侧顶针为使用快速旋转复制功能来绘制的，可以看到顶针标注也旋转了，这里我们就要用到复制对象还原命令了。

【燕秀工具箱】---【块工具】---【块旋转还原】然后窗选左侧顶针就可以快速将旋转对象还原，如图四
图四块旋转还原
以上命令的配合使用将会给设计师们在设计过程中带来效率的大大提高，也增加了绘图的正确率。

浩辰CAD燕秀模具软件免费在线培训进行中，相关信息
/onlinelist_1_124.html。

燕秀工具条命令参考

命令参考快捷键说明：要简化燕秀工具箱的命令名(例如：将et 代替yx_et 来启动“顶针”命令)请将(et, *yx_et)不含括号添加到AutoCAD的ACAD.PGP文件中(用yx_editpgp命令可打开ACAD.PGP)，详情请看yanxiu.pgp文件内说明或AutoCAD的帮助智能中心线------------------------cen, *yx_cen自动调整线型比例---------------axs, *yx_axs画剖面线---------------------------sec, *yx_sec画截断线---------------------------sx, *yx_sx画折断线---------------------------kl, *yx_kl画圆柱断面线---------------------hl, *yx_hl画线修剪---------------------------tt, *yx_tt直线修剪---------------------------ty, *yx_ty连接线段---------------------------ff, *yx_ff智能连接---------------------------fd, *yx_fd检查线段是否断开---------------chl, *yx_chl双边偏移---------------------------ou, *yx_ou动态拉长---------------------------yl, *yx_yl合并线段---------------------------lm, *yx_lm直线两端延长---------------------yt, *yx_yt水平构造线------------------------hh, *yx_hh垂直构造线------------------------vv, *yx_vv直线转构造线---------------------xc, *yx_xc圆弧转圆---------------------------ac, *yx_ac批量修改圆,圆弧半径-----------edr, *yx_edr改变对象颜色---------------------cv, *yx_cv改变对象颜色为1----------------1, *yx_c1改变对象颜色为2-----------------2, *yx_c2改变对象颜色为3-----------------3, *yx_c3改变对象颜色为4-----------------4, *yx_c4改变对象颜色为5-----------------5, *yx_c5改变对象颜色为6-----------------6, *yx_c6改变对象颜色为7-----------------7, *yx_c7改变对象颜色为8-----------------8, *yx_c8改变对象颜色为9-----------------9, *yx_c9*改变对象线型比例因子-----------xs, *yx_xs改变对象线型为Continuous------x1, *yx_x1改变对象线型为CENTER---------x2, *yx_x2改变对象线型为HIDDEN---------x3, *yx_x3改变对象线型为DASHED---------x4, *yx_x4改变对象线型为PHANTOM-------x5, *yx_x5对象快速过滤-----------------------ew, *yx_ew对象匹配过滤-----------------------eq, *yx_eq以直线镜像-------------------------ml, *yx_ml相同距离重复移动-----------------mm, *yx_mm清理全部垃圾-----------------------pu, *yx_pu删除垃圾文件-----------------------lj, *yx_lj词库----------------------------------ck, *yx_ck 连续命名----------------------------mj, *yx_mj 修改文字高度----------------------th, *yx_th 重量计算---------------------------cm, *yx_cm BOM--------------------------------bm, *yx_bm 定料尺寸---------------------------dt, *yx_dt 局部放大---------------------------jbfd, *yx_jbfd 模仁角避空-------------------------mk, *yx_mk 塑料资料---------------------------pi, *yx_pi模具钢材资料---------------------pm, *yx_pm AutoCAD使用技巧--------------pc, *yx_pc注塑不良解決方法---------------pe, *yx_pe 塑胶模具经典结构---------------pg, *yx_pg 塑胶模具设计注意事项---------py, *yx_py 零件库-----------------------------k, *yx_k三板模相关------------------------sbm, *yx_sbm *快速标注<加强>---------------------dq, *yx_dq 线性标注(1)<加强>------------------d, *yx_d线性标注(2)<加强>------------------de, *yx_de对齐标注(1)<加强>------------------dx, *yx_dx 对齐标注(2)<加强>------------------dw, *yx_dw 坐标标注<加强>---------------------da, *yx_da 半径标注<加强>---------------------ddr, *yx_ddr 直径标注<加强>---------------------dd, *yx_dd角度标注<加强>---------------------dv, *yx_dv连续标注<加强>---------------------dc, *yx_dc基线标注<加强>---------------------db, *yx_db快速引线标注<加强>-----------------q, *yx_q计算打印区域标注文字高度---------aq, *yx_aq 设置当前坐标原点-------------------uy, *yx_uy 设置当前标注文字高度---------------sh, *yx_sh 智能标注---------------------------n, *yx_n坐标标注+连续标注------------------df, *yx_df 引线坐标标注-----------------------daq, *yx_daq 线性直径标注-----------------------dde, *yx_dde 对齐直径标注-----------------------ddw, *yx_ddw 批量直径标注+半径标注----------dda *yx_dda直径标注+半径标注(可加文字)--------dr, *yx_dr。

燕秀工具箱如何标注cad图纸

燕秀工具箱如何标注cad图纸
其实燕秀工具箱的功能很多，比如说还可以标注cad图纸。

接下来就是店铺精心整理的一些关于燕秀工具箱如何标注cad图纸的相关资料，供你参考。

燕秀工具箱标注cad图纸的方法
上图就是基于最右侧尺寸线的一个基线标注，该命令呢是一个连续命令，不需要二次输入命令的。

调用命令在【燕秀工具箱】-【标注加强工具】-【基线标注】
上面是简单的说了一下基线标注，那么与基线标注相配合使用的另外一个很好的标注表达【连续标注】功能也是燕秀模具软件的一个快速功能。

看下面
是连续标注，该功能在模具2维图纸中也是很常用的，主要是用于标注模架，方便加工。

我们看下这个图，一个实例图形。

燕秀工具箱左手键

默认键自定义命令命令说明备注0,*yx_newall新建全部A，A，*arc圆弧A1,*yx_ds1文字后加拔模斜度（单边）A2,*yx_ds2文字后加拔模斜度（双边）AA,*yx_ac圆弧转圆AB,*yx_dr直径标注+半径标注（可加文字）AC,*yx_daq引线坐标标注D，AD,*dimstyle标注样式ML,ML,*mline双行线DBA,AF,*yx_db基线标注*dimbaseline AG,*yx_dth修改标注文字高度AQ,*yx_aq计算打印区域文字高度AR,AR,*array陈列SPL,SPL,*spline样条曲线AU,*yx_asmout组立图3D输出DCO,AV,*yx_dc连续标注*dimcontinue AW,*yx_dtc修改标注文字颜色AX,*yx_axs自动调整线型比例AZ,*yx_as样条曲线转圆弧（标注用）B,B，*block块定义BB,*yx_jbfd局部放大BM,*yx_bm BOMBO，*boundary边界创建BR,*yx_break重复打断于点C，C,*circle圆CA,*yx_ccd表面粗糙度标注CD,*yx_ol直线交点打断CE,*yx_cen智能中心线CF,*yx_scf删除重复线CJ,*yx_cj小标题CC,*yx_cr旋转复制CS,*yx_cda检查坐标标注定义点是否正确CT,*yx_ctu圆数量统计CW,*yx_cdt检查全部标注是否有公差CX,*yx_cdd检查标注点上是否有对象CY,*yx_cty圆坐标列表CZ,*yx_cde检查标注测量值是否被修改M，D,*move移动D0,*yx_d6文字前后加（）D1,*yx_d1文字前加%%cD2,*yx_d2文字前加%%dD3,*yx_d3文字前加MD4,*yx_d4文字后加（ref）D5,*yx_d5文字前加%%pD6,*yx_da4文字后加（盲孔）D7,*yx_da5文字后加（通孔）DOR,DB,*yx_da坐标标注*dimordinate DAN,DA,*yx_dv角度标注*dimangular DC,*yx_dde线性直径标注DDI，DD,*yx_dd直径标注*dimdiameter DLI,DE,*yx_d线性标注*dimlinear DAL,DF,*yx_dx对齐标注（1）*dimalignedDG,*yx_dg添加尺寸公差DH,*yx_daup修改角度标注精度DI,*yx_lay_dimall将所有标注改为dim层ME,ME,*measure定距等分DL,*yx_ddz线性标注文字重叠整理DM,*yx_dm文字前加螺丝数量DT,*yx_dn文字前加数量DO，DO，*donut圆环DQ,*yx_dq快速标注DRA，DR,*yx_ddr半径标注*dimradius DS,*dsettings草图设置DN,*yx_dt定料尺寸DV,*yx_n智能标注DW,*yx_df坐标标注+连续标注DIV,DIV,*yx_dfx定数等分*divide DY,*yx_daz坐标标注文字重叠整理DZ,*yx_daf坐标标注尺寸界线变直E，E,*erase删除EA,*yx_es穿丝孔EB,*yx_eb编辑块EC,*yx_ec圆坐标值零数转整数ED,*yx_qd尺寸驱动EE,*yx_y延长LEN,LEN,*lengthen改变长度EQ,*yx_eq对象匹配过滤ER,*yx_edr批量修改圆、圆弧半径EV,*yx_jk文字加框L,F,*line直线FA,*yx_ew对象快速过滤FC,*yx_fc输入图元自动分层FD,*yx_ff连接线段FE,*yx_hide隐藏对象F,FF,*yx_f圆角（剪切边）*fillet FG,*yx_ou双边偏移FR,*yx_fd智能连接O，FS,*yx_oo偏移*offset FT,*yx_chl检查线段是否断开FV,*yx_show取消全部隐藏CHA G,*yx_g倒角*chamfer GF,*yx_lm合并线段G， GG,*group对象编组H，H,*bhatch图案填充HL,*yx_hl画圆柱断面线I，I,*insert插入快J,*yx_jt画箭头K,*yx_k零件库LA,LA,*layer图层管理器MA,SA,*matchprop对象匹配PRINT,P,*plot打印PE,PE,*pedit多段线编辑PL,PL,*pline多段线PO,PO,*point绘制点Q,*yx_q快速引线标注QB,*yx_qb球标编号LE,QQ,*qleader引线标注RO，R,*rotate旋转DT,RA,*dtext单行文字RC,*yx_crr快速旋转复制REC,RE,*rectangle矩形RF,*yx_ds批量坐标标注REG,RQ,*region面域RR,*yx_roo快速旋转MT，RS,*mtext多行文字RT,*yx_rh未知角度转正RW,*yx_rr相同角度重复旋转MI，S,*mirror镜像S2,*yx_sw2其它螺丝SL,*yx_sl样条曲线转圆弧（线割用）SC,SC,*scale比例缩放SD,*yx_sh设置当前标注文字高度SE,*yx_sec画剖面线SF,*yx_ml以直线镜像SPE,SH,*splinedit编辑样条曲线SR,*yx_sdta将所有标注设置为当前标注样式SS,*yx_ss相同比例重复缩放ST,ST,*style 文字样式SW,*yx_sw内六角螺丝SX,*yx_sx画截断线TR,T,*trim修剪TE,*yx_txtexp文字分解（变成线）TF,*yx_tt画线修剪TG,*yx_ty直线修剪TH,*yx_tf弹簧TOL,TR,*tolerance形位公差LTS,TS,*ltscale线型比例TW,*yx_th修改文字高度CO,V,*copy复制VA,*yx_dtk添加标注文字边框VD,*yx_dup修改标注精度VE,*yx_ve修改版次VF,*yx_dfz翻转标注文字方向VS,*yx_dty标注文字还原VV,*yx_cc相同距离重复复制W,*yx_yl动态拉长EW,*yx_yt直线两端延长WT,*yx_wt文字批量替换El，WW,*ellipse椭圆X， X, *explode分解XC,*yx_xc直线转构造线XD,*yx_lay_allon打开全部图层XF,*yx_lay_offp反向关闭图层XV,*yx_lay_offselo关闭选取外图层XL,XX,*xline构造线XZ,*yx_lay_offsel关闭选取图层POL,Z,*polygon正多边形ZC,*yx_ln计算多线条的总长度ZZ,*yx_kl画折断线EXT,*extrude拉伸二维物体成三维REV,*revolve旋转二维物体成三维SL,*slice做三维物体的断面AL,*align对齐SEC,*section做截面UNI,*union并集SU,*subtract差集IN,*intersect交集3A,*3darray三维阵列3F,*3dface创建三维曲面3DO,*3dorbit三维动态观察器。

【设置】燕秀工具箱工具集1览

【关键字】设置*环境设置新建全部-----------------------------yx_newall新建图层-----------------------------yx_lay_newall新建文字样式-----------------------yx_newstyle新建标注样式-----------------------yx_newdimsty选项-----------------------------------yx_zdy命令参考-----------------------------yx_mlckCAD中毒修复----------------------yx_bdxf打开燕秀工具箱目录--------------yx_yxml燕秀模具技术论坛-----------------yx_yxlt燕秀工具帮助-----------------------yx_help关于燕秀工具箱--------------------yx_about*隐藏工具隐藏东西-----------------------------yx_hide取消全部隐藏-----------------------yx_show隐藏同名块--------------------------yx_sb隐藏东西到A组-------------------yx_hidea取消A组隐藏----------------------yx_showa隐藏东西到B组-------------------yx_hideb取消B组隐藏----------------------yx_showb*图层工具浏览图层-----------------------------yx_bl关闭选取图层-----------------------yx_lay_offsel关闭选取外图层--------------------yx_lay_offselo反向关闭图层-----------------------yx_lay_offp打开全部图层-----------------------yx_lay_allon锁定选取图层-----------------------yx_lay_locksel锁定选取外图层--------------------yx_lay_locksell反向锁定图层-----------------------yx_lay_lockp解锁选取图层-----------------------yx_lay_unlocksel解锁全部图层-----------------------yx_lay_allunlock冻结选取图层-----------------------yx_lay_Freezesel冻结选取外图层--------------------yx_lay_Freezeself反向冻结图层-----------------------yx_lay_Freezep解冻全部图层-----------------------yx_lay_allthaw解冻,解锁,打开全部图层----------yx_lay_alltuo将所有标注改变为dim层--------yx_lay_dimall*设置当前图层将东西的图层置为当前-----------yx_ai_molc上一个图层--------------------------yx_layerp设置当前图层为center层--------yx_lay_set_center设置当前图层为cool层----------yx_lay_set_cool设置当前图层为core层----------yx_lay_set_core设置当前图层为dim层----------yx_lay_set_dim设置当前图层为epin层----------yx_lay_set_epin设置当前图层为fromat层--------yx_lay_set_fromat 设置当前图层为hatch层---------yx_lay_set_hatch设置当前图层为insert层---------yx_lay_set_insert设置当前图层为life层------------yx_lay_set_life设置当前图层为moldbase-------yx_lay_set_moldbase 设置当前图层为part层-----------yx_lay_set_part 设置当前图层为runner层--------yx_lay_set_runner 设置当前图层为screw层---------yx_lay_set_screw 设置当前图层为slide层----------yx_lay_set_slide 设置当前图层为sp层-------------yx_lay_set_sp设置当前图层为spring层--------yx_lay_set_spring 设置当前图层为std层------------yx_lay_set_std设置当前图层为temp层----------yx_lay_set_temp 设置当前图层为text层------------yx_lay_set_text *改变颜色改变对象颜色-------------------------yx_cv改变对象颜色为1--------------------yx_c1改变对象颜色为2--------------------yx_c2改变对象颜色为3--------------------yx_c3改变对象颜色为4--------------------yx_c4改变对象颜色为5--------------------yx_c5改变对象颜色为6--------------------yx_c6改变对象颜色为7--------------------yx_c7改变对象颜色为8--------------------yx_c8改变对象颜色为9--------------------yx_c9将对象属性改为该层默认值-------yx_bylayerobj *改变线型改变对象线型比例因子------------------yx_xs改变对象线型为Continuous-------------yx_x1改变对象线型为CENTER---------------yx_x2改变对象线型为HIDDEN---------------yx_x3改变对象线型为DASHED---------------yx_x4改变对象线型为PHANTOM------------yx_x5改变颜色+线型+线型比例1------------yx_a1改变颜色+线型+线型比例2------------yx_a2改变颜色+线型+线型比例3------------yx_a3改变颜色+线型+线型比例4------------yx_a4改变颜色+线型+线型比例5------------yx_a5*标注加强工具线性标注(1)<加强>------------------yx_d线性标注(2)<加强>------------------yx_de对齐标注(1)<加强>------------------yx_dx对齐标注(2)<加强>------------------yx_dw坐标标注<加强>---------------------yx_da半径标注<加强>---------------------yx_ddr直径标注<加强>---------------------yx_dd角度标注<加强>---------------------yx_dv连续标注<加强>---------------------yx_dc基线标注<加强>---------------------yx_db快速标注<加强>---------------------yx_dq快速引线标注<加强>---------------yx_q*标注超强工具计算打印区域标注文字高度-----------yx_aq设置当前坐标原点-----------------------yx_uy设定放大图原点--------------------------yx_uyf设置当前标注文字高度-----------------yx_sh智能标注-----------------------------------yx_n坐标标注+连续标注---------------------yx_df表面粗糙度标注--------------------------yx_ccd批量坐标标注-----------------------------yx_ds坐标标注(单点)--------------- -----------yx_dh引线坐标标注-----------------------------yx_daq 线性直径标注-----------------------------yx_dde 对齐直径标注----------------------------yx_ddw 批量直径标注+半径标注--------------yx_dda直径标注+半径标注(可加文字)------yx_dr*标注修改工具标注刷子------------------------------------yx_ad 标注删除------------------------------------yx_eed 修改标注文字高度------------------------yx_dth 修改坐标标注原点------------------------yx_uyu 修改引线坐标标注原点------------------yx_uyq 修改标注精度------------------------------yx_dup 修改角度标注精度------------------------yx_daup 修改标注是否消零------------------------yx_dtz 修改标注比例因子------------------------yx_dsc 修改标注文字颜色------------------------yx_dtc 修改尺寸线颜色---------------------------yx_dcc 修改尺寸界线颜色------------------------yx_dec 添加公差------------------------------------yx_dg 添加标注文字边框------------------------yx_dtk 翻转标注文字方向-------------------------yx_dfz 坐标标注尺寸界线变直------------------yx_daf 坐标标注文字重叠整理------------------yx_daz 线性标注文字重叠整理------------------yx_ddz *标注检查工具检查坐标标注原点个数------------------yx_cuy 检查坐标标注定义点是否正确---------yx_cda 检查标注点上是否有对象---------------yx_cdd 检查全部标注是否有公差---------------yx_cdt 检查标注测量值是否被修改------------yx_cde 检查全部标注的比例因子---------------yx_cds *标注文字工具标注文字还原----------------------------yx_dty文字前加数量----------------------------yx_dn文字前加螺丝数量----------------------yx_dm文字后加拔模斜度<单边>-------------yx_ds1 文字后加拔模斜度<双边>-------------yx_ds2 文字前加%%c-----------------------------yx_d1文字后加%%d-----------------------------yx_d2 文字前加M--------------------------------yx_d3文字后加(ref)---------- ---------------- ----yx_d4 文字前加%%p------------------------------yx_d5 文字前后加()-------------------------------yx_d6 文字前后加<>-----------------------------yx_d7文字后加X45%%D-----------------------yx_d8 添加文字(自定义1)-------- --------------yx_at1 添加文字(自定义2)-------- --------------yx_at2 添加文字(自定义3)-------- --------------yx_at3 文字后加(镶针)-------------- -------------yx_da1 文字后加(司筒)-------------- -------------yx_da2 文字后加(穿丝孔)------------ ------------yx_da3 文字后加(盲孔)--------------- ------------yx_da4 文字后加(通孔)--------------- ------------yx_da5 文字后加(全周)--------------- ------------yx_da6 文字后加(直身)--------------- ------------yx_da7 文字后加(无斜度)------------ ------------yx_da8 *模具标准件零件库-----------------------------yx_k模胚--------------------------------yx_mb水路--------------------------------yx_cl顶针--------------------------------yx_et弹簧--------------------------------yx_tf内六角螺丝-----------------------yx_sw定位环/唧咀----------------------yx_sprue热流道-----------------------------yx_hs支撑柱-----------------------------yx_sp斜导柱-----------------------------yx_ag垃圾钉-----------------------------yx_lp限位块-----------------------------yx_xw中托司-----------------------------yx_egp直齿轮-----------------------------yx_ge穿丝孔-----------------------------yx_es其他螺丝--------------------------yx_sw2三板模相关-----------------------yx_sbm*模具工具BOM--------------------------------yx_bm球标编号---------------------------yx_qb定料尺寸---------------------------yx_dt小标题------------------------------yx_cj修改版次---------------------------yx_ve局部放大---------------------------yx_jbfd组立图3D输出-------------------yx_asmout输入图元自动分层---------------yx_fc顶针过滤---------------------------yx_ewe顶针数量统计---------------------yx_etu顶针坐标列表---------------------yx_ety顶针孔输出清理------------------yx_exe模仁角避空------------------------yx_mk*模具资料塑料资料---------------------------------yx_pi模具钢材资料---------------------------yx_pm AutoCAD使用技巧--------------------yx_pc注塑不良解決方法---------------------yx_pe塑胶模具经典结构---------------------yx_pg塑胶模具设计注意事项---------------yx_py*计算工具命令行计算器Windows计算器重量计算-----------------------------yx_cm斜顶角度计算-----------------------yx_ca承板厚度计算-----------------------yx_cs三板模导柱变形量计算-----------yx_cg*线工具智能中心线------------------------------yx_cen删除重复线------------------------------yx_scf 自动调整线型比例---------------------yx_axs 画剖面线---------------------------------yx_sec 画截断线---------------------------------yx_sx画折断线---------------------------------yx_kl画圆柱断面线---------------------------yx_hl画线修剪---------------------------------yx_tt直线修剪---------------------------------yx_ty连接线段---------------------------------yx_ff智能连接---------------------------------yx_fd双边偏移---------------------------------yx_ou动态拉长---------------------------------yx_yl直线两端延长---------------------------yx_yt计算多线条的总长度------------------yx_ln检查线段是否断开---------------------yx_chl 样条曲线转圆弧(线割用)-------------yx_sl直样条曲线转直线(UG图)-----------yx_zs等分线条---------------------------------yx_dfx 重复打断于点---------------------------yx_break 直线交点打断---------------------------yx_ol水平构造线------------------------------yx_hh垂直构造线------------------------------yx_vv直线转构造线---------------------------yx_xc*块工具编辑块----------------------------------yx_eb替换块----------------------------------yx_bg块旋转还原----------------------------yx_bf统计块的数量-------------------------yx_bs块坐标值零数转整数----------------yx_ec统一块内对象图层-------------------yx_baa统一块内对象颜色-------------------yx_bac复制块内图元-------------------------yx_bc分解含属性的块保持属性值-------yx_ebt修改图块名----------------------------yx_bre建立匿名块----------------------------yx_nb匿名块转有名块----------------------yx_bun有名块转匿名块----------------------yx_bnu分解所有组----------------------------yx_eg*圆工具圆弧转圆-------------------------------yx_ac圆坐标列表----------------------------yx_cty圆数量统计----------------------------yx_ctu批量修改圆,圆弧半径---------------yx_edr*常用工具快速旋转-------------------------------yx_roo快速旋转复制-------------------------yx_crr保存视图-------------------------------yx_vs对象快速过滤-------------------------yx_ew对象匹配过滤-------------------------yx_eq标记选取记号-------------------------yx_bj选取标记后的对象-------------------yx_bx以直线镜像----------------------------yx_ml4分之1镜像--------------------------yx_4mi 4分之1旋转复制--------------------yx_4rc画箭头----------------------------------yx_jtZ轴归零-------------------------------yx_zg局部对象重生-------------------------yx_regss 未知角度转正-------------------------yx_rh相同比例重复缩放-------------------yx_ss相同角度重复旋转-------------------yx_rr相同距离重复移动-------------------yx_mm相同距离重复复制-------------------yx_cc清理全部垃圾--------------------------yx_pu删除垃圾文件--------------------------yx_lj缩放范围清理保存--------------------yx_fs缩放范围清理保存退出--------------yx_fcc*文字工具词库-------------------------------------yx_ck连续命名-------------------------------yx_mj修改文字高度-------------------------yx_th文字分解<变成线>-------------------yx_txtexp *旋转旋转旋转+1度---------------------------yx_e1旋转-1度---------------------------yx_r1旋转+2度---------------------------yx_e2旋转-2度---------------------------yx_r2旋转+3度---------------------------yx_e3旋转-3度---------------------------yx_r3旋转+45度--------------------------yx_e45旋转-45度--------------------------yx_r45旋转+90度--------------------------yx_e4旋转-90度--------------------------yx_r4旋转+180度-------------------------yx_r5*旋转复制旋转复制------------------------------yx_cr旋转复制+1度-----------------------yx_ce1旋转复制-1度------------------------yx_cr1旋转复制+2度-----------------------yx_ce2旋转复制-2度------------------------yx_cr2旋转复制+3度-----------------------yx_ce3旋转复制-3度-----------------------yx_cr3旋转复制+45度---------------------yx_ce45旋转复制-45度----------------------yx_cr45旋转复制+90度---------------------yx_ce4旋转复制-90度----------------------yx_cr4旋转复制+180度--------------------yx_cr5*延长/偏移延长/偏移---------------------yx_y yx_oo 延长/偏移0.1 -------------- yx_y01 yx_o01 延长/偏移0.2 -------------- yx_y02 yx_o02 延长/偏移0.3 -------------- yx_y03 yx_o03 延长/偏移0.5 -------------- yx_y05 yx_o05 延长/偏移1.0 -------------- yx_y1 yx_o1 延长/偏移2.0 -------------- yx_y2 yx_o2 延长/偏移3.0 -------------- yx_y3 yx_o3延长/偏移4.0 -------------- yx_y4 yx_o4延长/偏移5.0 -------------- yx_y5 yx_o5延长/偏移6.0 -------------- yx_y6 yx_o6延长/偏移7.0 -------------- yx_y7 yx_o7延长/偏移8.0 -------------- yx_y8 yx_o8延长/偏移9.0 -------------- yx_y9 yx_o9延长/偏移10 --------------- yx_y10 yx_o10 延长/偏移20 --------------- yx_y20 yx_o20 延长/偏移30 --------------- yx_y30 yx_o30 延长/偏移50 --------------- yx_y50 yx_o50 *倒角/倒圆角倒角/倒圆角------------------- yx_g yx_f倒角/倒圆角0.1 --------------yx_g01 yx_f01 倒角/倒圆角0.2 --------------yx_g02 yx_f02 倒角/倒圆角0.3 --------------yx_g03 yx_f03 倒角/倒圆角0.5 --------------yx_g05 yx_f05 倒角/倒圆角1.0 --------------yx_g1 yx_f1 倒角/倒圆角2.0 --------------yx_g2 yx_f2 倒角/倒圆角3.0 --------------yx_g3 yx_f3 倒角/倒圆角4.0 --------------yx_g4 yx_f4 倒角/倒圆角5.0 --------------yx_g5 yx_f5 倒角/倒圆角6.0 --------------yx_g6 yx_f6 倒角/倒圆角7.0 --------------yx_g7 yx_f7 倒角/倒圆角8.0 --------------yx_g8 yx_f8 倒角/倒圆角9.0 --------------yx_g9 yx_f9 倒角/倒圆角10 ---------------yx_g10 yx_f10 倒角/倒圆角20 ---------------yx_g20 yx_f20 倒角/倒圆角30 ---------------yx_g30 yx_f30 倒角/倒圆角50 --------------- yx_g50 yx_f50 *绘图直线构造线多段线正多边形矩形圆弧圆修订云线样条曲线椭圆椭圆弧插入块创建块点图案填充面域表格多行文字*修改删除复制对象镜像偏移阵列移动旋转缩放拉伸修剪延伸打断于点打断倒角圆角分解*对象捕捉临时追踪点捕捉自捕捉到端点捕捉到中点捕捉到交点捕捉到外观交点捕捉到延长线捕捉到圆心捕捉到象限点捕捉到切点捕捉到垂足捕捉到平行线捕捉到插入点捕捉到节点捕捉到最近点无捕捉对象捕捉设置*缩放窗口缩放动态缩放比例缩放中心缩放缩放对象放大缩小全部缩放范围缩放此文档是由网络收集并进行重新排版整理.word可编辑版本！。

燕秀工具箱3.0安装教程

燕秀工具箱3.0安装方法
燕秀工具箱是一线工程师开发的一款CAD插件，它主要应用于模具设计领域的绘制2D模具结构上；它支持AutoCAD2004、2005、2006、2007、2008、2009、2010、2011、2012,等版本，并且有简体及繁体。

燕秀工具3.0是其家族中最新的版本，主要改进了以下功能：
* 修复(隐藏对象)个别情况下无法运行问题
* 修复2.8(删除重复线)误删对象问题
* 修复2.8(检查坐标标注原点个数)显示问题
* 修复2.8个别情况下标注全局比例导致标注功能无法使用问题
* 修复(视图对齐)会自动关闭极轴问题
* 修复(智能标注)开启右键菜单不能右键转换问题
* 修改(计算打印区域标注文字高度)默认纸张为A4
* 修复其他的一些小问题
燕秀工具箱安装方法：
1、打开燕秀软件包，点安装，在弹出的语言选项中，有简体中文与繁体中文可选择；图1为软件中的文件，图2为语言选择；
2、在进行软件安装时，系统在自动计算完成后，点下一步；图1为系统运算，图2为进入下一步界面；
3、点同意安装后，再进入下一步；图1为软件的使用，图2为燕秀工具箱新功能介绍；
4、为燕秀工具指定安装路径，及其文件夹的名称；（此步直接默认就好了，其安装后只有几十MB，点不了多少电脑空间）图1为文件路径，图2为文件夹名称；
5、选择加载到那一个CAD版本上面，从2004到2012；选择后点正式安装；图1为CAD 选项，图2为安装选项；
6、在安装的过程中，其界面如下两图，图1为进程截图，图2为安装完成后的截图；
7、打开CAD软件，装好后的燕秀工具如下图所示，然后就可以使用其功能进入模具图纸设计了。

中望挂上燕秀工具箱教程

安装燕秀工具箱并记住安装路径安装好后打开中望会发现并没有燕秀工具4
以中望2014为例：
1.首先在中望里面的连接中下载一个中望燕秀
后缀为chs的为简体中文
1
• 2.安装燕秀工具箱，并记住安装路径，安装好后，打开中望，会发现并没有燕秀工具箱。
• 3.点击工具-菜单
2
4.图上我已经挂上了，但先不管。点击浏览，找到燕秀安装目录
5.选择yanxiu，并打开
3
6.点击加载后，就会出现燕秀工具条，但现在还不行，有些命令还不能用。
4
• 7.点击工具-加载应用程序 5
8.点击添加按钮
9.选择第二，三个文件，并添加
6
10.选中2个选项，点击加载
11.命令栏显示加载成功
7
12.选中2个选项后，点击添加到启动组后，选项会变灰色
8
13.点击工具-选项
9
14.点击文件-支持文件搜索路径-添加 -浏览然后找到燕秀安装更目录即可。
完成以上操作就能正常使用中望燕秀工具箱了！纯手工制作PPT。
10
ቤተ መጻሕፍቲ ባይዱ

教你深入使用燕秀工具箱之(一)(文书借鉴)

燕秀功能使用（一）
大家好：分享快乐，我是明明
我使用燕秀工具箱，以两年之久，现分享我使用之一：如何快速插入图框
1．先准备好本公司使用到的图框。

2．打开你的燕秀文件，我安装在D盘（如何安装我就不介绍了）
打开安装目录\燕秀工具箱\std\tk，例如我的D:\Program Files\燕秀工具箱\std\tk 如下
3.在安装目录\燕秀工具箱\std\tk下打开文件
3.1
例如：你要添加的图框叫ABB A4图框那么你就在里面添加一行std\tk\ ABB A4图框保存→关闭
3.2 在安装目录\燕秀工具箱\std\tk 下先建图纸名称为ABB A4图框.dwg
3.3 打开ABB A4图框.dwg，将事先准备好的图框放入，保存。

例如我的，注意调整位置（小技巧：复制原先燕秀的，以他坐标0，0 为基点插入图框）
3.4 打开CAD 软件。

怎么使用CAD燕秀模具软件的打印

怎么使用CAD燕秀模具软件的打印
在CAD平时画图中我们其实能用一些辅助的工具软件的，比如说CAD燕秀模具工具。

下面就让小编告诉你怎么使用CAD燕秀模具软件的打印的方法，一起学习吧。

使用CAD燕秀模具软件的打印的方法
保存视图命令主要应用于一副图纸中含有多个图框的情况下，例如，下图为为一副手机外壳模具CAD图纸，由五个视图进行描述(如图1)。

要调用保存视图命令，我们可以依次点击【燕秀工具箱】—【常用工具】—【保存视图】，软件会提示我们输入视图名称，确定后提示我们选择图纸大小，完成后我们窗选图框并确定。

需要注意的是，视图命令是连续命令，不需要再次调用，直接进行下个图框的选择即可。

保存视图后，图框的左上角会标志出相应的名称(如图2)。

保存视图完毕后就，我们既可以点击使用CAD燕秀模具软件的打印功能了，在打印范围处我们选择【视图】(如图3)。

然后，选择相应的【V01】等对象就可以进行快速打印了。

在打印少量图纸的时候，快速打印的优势很难显现，但当我们需要同时打印大量图纸的时候，快速打印就可以有效节省我们的时间，为我们的设计带来更大的便利。

如何在CAD中家在燕秀工具箱

如何在CAD中家在燕秀工具箱如果大家要用到一些工具箱来辅助CAD画图的话，最好使用燕秀工具箱。

很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于如何在CAD中家在燕秀工具箱的内容，希望可以让大家有所收获! 在CAD中家在燕秀工具箱的方法1、燕秀工具是一个VLX格式的插件，AutoCAD支持VLX格式。

2、点工具，选中加载应用程序。

3、找到燕秀的VLX格式文件，选中，然后点加载即可。

知识拓展：在cad中将圆打断的方法1.命令格式命令行：Break(BR)菜单：[修改]→[打断(K)]工具栏：[修改]→[打断]将选取的对象在两点之间打断。

2.操作步骤用Break命令删除图4-20(a)所示圆的一部分，结果使图形成为一个螺母，如图4-20(b)所示。

操作如下：上图各项含义和功能说明如下：第一切断点(F)：在选取的对象上指定要切断的起点。

第二切断点(S)：在选取的对象上指定要切断的第二点。

若用户在命令行输入 BREAK 命令后第一条命令提示中选择了 S (第二切断点)，则系统将以选取对象时指定的点为默认的第一切断点。

3.注意1)系统在使用Break 命令切断被选取的对象时，一般是切断两个切断点之间的部分。

当其中一个切断点不在选定的对象上时，系统将选择离此点最近的对象上的一点为切断点之一来处理。

2)若选取的两个切断点在一个位置，可将对象切开，但不删除某个部分。

除了可以指定同一点，还可以在选择第二切断点时，在命令行提示下输入 @ 字符，这样可以达到同样的效果。

但这样的操作不适合圆，要切断圆，必须选择两个不同的切断点。

燕秀快捷键自定义,图片,文字演示-20页word资料

下面是燕秀工具箱快捷键定义方法，文档下方有快捷键功能介绍，和整理好的的快键键1装完燕秀工具箱的CAD打开后会处出现燕秀工具条2.单击点击CAD中出现的燕秀工具条会出一选择界面，第二项现环境设置，3鼠标移动到上面会出先另一选择界面，点击自定义快捷键弹出下面图框，里面介绍可以看一下，看不懂也没关系，不用管它直接点确定弹出下面TXT文本，这里面都是CAD自带快捷命令什么都不要动，否则会带导致CAD 中自带快捷命令有些就不能用了，4拖动滚动条到最下面，No xlate ; DO NOT REMOVE到此处就把你想要的快捷指令复制进来关闭，保存5，上面的做完后要重新加载快捷键，方法如下：a单击点击CAD中出现的燕秀工具条会出一选择界面，b鼠标移动到第二项环境设置出现选择框，点击重新加载快捷键文件（R），到此处快捷键加载就完成了。

下面是快捷键所表达的功能MLCK, *YX_MLCK;环境设置NA, *YX_NEWALL 新建全部NL, *YX_LAY_NEWALL 新建常用图层NS, *YX_NEWSTYLE 新建常用文字样式ND, *YX_NEWDIMSTY 新建YanXiu标注样式STM, *YX_STM 设置当前线型为公制;隐藏工具HY, *YX_HIDE 隐藏对象HU, *YX_SHOW 取消全部隐藏H6, *YX_HIDEA 隐藏对象到A 组U6, *YX_SHOWA 取消A 组隐藏H7, *YX_HIDEB 隐藏对象到B 组U7, *YX_SHOWB 取消B 组隐藏;图层工具BL, *YX_BL 浏览图层LO, *YX_LAY_OFFSEL 关闭选取图层LOO, *YX_LAY_OFFSELO 关闭选取以外的图层LOP, *YX_LAY_OFFP 反向关闭图层LUO, *YX_LAY_ALLON 全部图层已打开LL, *YX_LAY_LOCKSEL 锁定选取图层LLL, *YX_LAY_LOCKSELL 锁定选取以外的图层LLP, *YX_LAY_LOCKP 反向锁定图层LLU, *YX_LAY_UNLOCKSEL 解锁选取图层LUL, *YX_LAY_ALLUNLOCK 全部图层已解锁LF, *YX_LAY_FREEZESEL 冻结选取图层LFF, *YX_LAY_FREEZESELF 冻结选取以外的图层LFP, *YX_LAY_FREEZEP 反向冻结图层LUF, *YX_LAY_ALLTHAW 全部图层已解冻LUU, *YX_LAY_ALLTUO 全部图层已解冻,解锁,打开KDA, *YX_LAY_DIMALL 将所有标注改变为dim层KDTA, *YX_LAY_DIMTMPALL;设置当前图层AI_MOLC, *YX_AI_MOLCLC, *YX_LAY_SET_CENTER 中心线层LCO, *YX_LAY_SET_COOL 水路层LCR, *YX_LAY_SET_CORE 模仁层LD, *YX_LAY_SET_DIM 标注层LDT, *YX_LAY_SET_DIM_TEMP 临时标注层LE, *YX_LAY_SET_EPIN 顶针层LFR, *YX_LAY_SET_FROMAT 产品层LH, *YX_LAY_SET_HATCH 填充层LI, *YX_LAY_SET_INSERT 镶件层LA, *YX_LAY_SET_LIFE 斜顶层LM, *YX_LAY_SET_MOLDBASE 模胚层LP, *YX_LAY_SET_PART 产品层LR, *YX_LAY_SET_RUNNER 流道层LS, *YX_LAY_SET_SCREW 螺丝层LSL, *YX_LAY_SET_SLIDE 滑块层LSP, *YX_LAY_SET_SP 撑头层LST, *YX_LAY_SET_STD 标准件层LSR, *YX_LAY_SET_SPRING 弹弓层LTE, *YX_LAY_SET_TEMP 临时层LT, *YX_LAY_SET_TEXT 文字层;线工具CE, *YX_CEN 智能中心线AXS, *YX_AXS 自动调整线型比例SEC, *YX_SEC 画剖面线SX, *YX_SX 画截断线KL, *YX_KL 画截断线HL, *YX_HL 画截断线TT, *YX_TT 画线修剪TY, *YX_TY 直线修剪FF, *YX_FF 连接线段FD, *YX_FD 智能连接CHL, *YX_CHL 检查线段是否断开AS, *YX_AS 不规则圆弧修正SL, *YX_SL 样条曲线转圆弧(线割用) OU, *YX_OU 双边偏移YL, *YX_YL 动态拉长LLM, *YX_LM 合并线段YT, *YX_YT 直线两端延长STS, *YX_STS 样条曲线去除相切LN, *YX_LN 计算多线条的总长度DFX, *YX_DFX 等分线条BN, *YX_BREAK 重复打断于点OL, *YX_OL 直线交点打断HH, *YX_HH 垂直构造线VV, *YX_VV 水平构造线XC, *YX_XC 直线转构造线;圆工具AC, *YX_AC 圆弧转圆CTY, *YX_CTY 圆坐标列表CTU, *YX_CTU 圆数量统计ER, *YX_EDR 批量修改圆,圆弧半径;块工具EB, *YX_EB 编辑块BG, *YX_BG 替换块BF, *YX_BF 块旋转还原BS, *YX_BS 统计块的数量EC, *YX_EC 坐标值零数转整数(整理顶针) BC, *YX_BC 复制块内图元EBT, *YX_EBT 分解含属性的块保持属性值BRE, *YX_BRE 修改图块名NB, *YX_NB 建立匿名块BUN, *YX_BUN 匿名块转有名块BNU, *YX_BNU 有名块转匿名块EG, *YX_EG 分解所有组EUG, *YX_EUG 分解所有匿名组;旋转E1, *YX_E1 旋转+1 度R1, *YX_R1 旋转-1 度E2, *YX_E2 旋转+2 度R2, *YX_R2 旋转-2 度E3, *YX_E3 旋转+3 度R3, *YX_R3 旋转-3 度E45, *YX_E45 旋转+45 度R45, *YX_R45 旋转-45度E4, *YX_E4 旋转+90 度R4, *YX_R4 旋转-90 度R5, *YX_R5 旋转+180 度;旋转复制CR, *YX_CR 旋转复制CE1, *YX_CE1 旋转复制+1 度CR1, *YX_CR1 旋转复制-1 度CE2, *YX_CE2 旋转复制+2 度CR2, *YX_CR2 旋转复制-2 度CE3, *YX_CE3 旋转复制+3 度CR3, *YX_CR3 旋转复制-3 度CE45, *YX_CE45 旋转复制+45 度CR45, *YX_CR45 旋转复制-45度CE4, *YX_CE4 旋转复制+90 度CR4, *YX_CR4 旋转复制-90 度CR5, *YX_CR5 旋转复制+180 度;颜色工具CV, *YX_CV 改变对象颜色C1, *YX_C1 改变对象颜色为红色C2, *YX_C2 改变对象颜色为黄色C3, *YX_C3 改变对象颜色为绿色C4, *YX_C4 改变对象颜色为青色C5, *YX_C5 改变对象颜色为蓝色C6, *YX_C6 改变对象颜色为洋红C7, *YX_C7 改变对象颜色为白色C8, *YX_C8 改变对象颜色为灰色C9, *YX_C9 改变对象颜色为浅灰色KBL, *YX_BYLAYEROBJ 将对象属性改为该层默认值XS, *YX_XS 改变对象线型比例因子X1, *YX_X1 改变对象线型为Continuous X2, *YX_X2 改变对象线型为CENTER X3, *YX_X3 改变对象线型为HIDDENX4, *YX_X4 改变对象线型为CENTER X5, *YX_X5 改变对象线型为PHANTOM A1, *YX_A1 改变线性+颜色+比例1A2, *YX_A2 改变线性+颜色+比例2A3, *YX_A3 改变线性+颜色+比例3A4, *YX_A4 改变线性+颜色+比例4A5, *YX_A5 改变线性+颜色+比例5;常用工具VS, *YX_VS 保存视图EW, *YX_EW 对象快速过滤EQ, *YX_EQ 对象匹配过滤ML, *YX_ML 以直线镜像4MI, *YX_4MI 4分之1镜像4RC, *YX_4RC 4分之1旋转复制JT, *YX_JT 画箭头REGSS, *YX_REGSS 局部对象重生RH, *YX_RH 未知角度转正SS, *YX_SS 相同比例重复缩放RR, *YX_RR 相同角度重复旋转MM, *YX_MM 相同距离重复移动CC, *YX_CC 相同距离重复复制PU, *YX_PU 清理全部垃圾LJ, *YX_LJ 删除垃圾文件FS, *YX_FS 清理保存FCC, *YX_FCC 清理保存退出;文字工具CK, *YX_CK 词库MJ, *YX_MJ 连续命名TH, *YX_TH 修改文字高度TE, *YX_TXTEXP 文字分解;计算工具CM, *YX_CM 重量计算CA, *YX_CA 斜顶角度计算CS, *YX_CS 承板厚度计算CG, *YX_CG 三板模导柱变形量计算;模具工具BM, *YX_BM BOMDT, *YX_DT 定料尺寸CJ, *YX_CJ 小标题VE, *YX_VE 修改版次JB, *YX_JBFD 局部放大AU, *YX_ASMOUT 组立图3D输出EWE, *YX_EWE 顶针过滤ETU, *YX_ETU 顶针数量统计ETY, *YX_ETY 顶针坐标列表EXE, *YX_EXE 顶针孔输出清理MK, *YX_MK 模仁角避空;模具资料PI, *YX_PI 塑料资料PM, *YX_PM 模具钢材资料PC, *YX_PC AutoCAD使用技巧PE, *YX_PE 注塑不良解決方法PG, *YX_PG 塑胶模具经典结构PY, *YX_PY 塑胶模具设计注意事项;模具标准件K, *YX_K 零件库MB, *YX_MB 模胚CL, *YX_CL 水路ET, *YX_ET 顶针TF, *YX_TF 弹簧SW, *YX_SW 内六角螺丝SR, *YX_SPRUE 定位环/唧咀HS, *YX_HS 热流道SP, *YX_SP 支撑柱AG, *YX_AG 斜导柱LP, *YX_LP 垃圾钉XW, *YX_XW 限位块EGP, *YX_EGP 顶针板导柱GE, *YX_GE 直齿轮ES, *YX_ES 穿丝孔SW2, *YX_SW2 其他螺丝SBM, *YX_SBM 三板模相关;标注加强工具DQ, *YX_DQ 快速标注D, *YX_D 线性标注DE, *YX_DE 线性标注(2)DX, *YX_DX 对齐标注(1)DW, *YX_DW 对齐标注(2)DA, *YX_DA 坐标标注DDR, *YX_DDR 半径标注DD, *YX_DD 直径标注DV, *YX_DV 角度标注DC, *YX_DC 连续标注DB, *YX_DB 基线标注Q, *YX_Q 快速引线标注;标注超强工具AQ, *YX_AQ 计算打印区域标注文字高度UY, *YX_UY 设置当前坐标原点SH, *YX_SH 设置当前标注文字高度N, *YX_N 智能标注DF, *YX_DF 坐标标注+连续标注CCD, *YX_CCD 表面粗糙度标注DS, *YX_DS 批量坐标标注DH, *YX_DH 坐标标注(单点)DAQ, *YX_DAQ 引线坐标标注DDE, *YX_DDE 线性直径标注DDW, *YX_DDW 对齐直径标注DDA, *YX_DDA 批量直径标注+半径标注DR, *YX_DR 直径标注+半径标注(可添加文字) ;标注修改工具AD, *YX_AD 标注刷子EED, *YX_EED 标注删除DTH, *YX_DTH 修改标注文字高度UYU, *YX_UYU 修改坐标标注原点UYQ, *YX_UYQ 修改引线坐标标注原点DUP, *YX_DUP 修改标注精度DAUP, *YX_DAUP 修改角度标注精度DTZ, *YX_DTZ 修改标注是否消零DSC, *YX_DSC 修改标注比例因子DTC, *YX_DTC 修改标注文字颜色DCC, *YX_DCC 修改尺寸线颜色DEC, *YX_DEC 修改尺寸界线颜色DG, *YX_DG 添加公差DTK, *YX_DTK 添加标注文字边框DFZ, *YX_DFZ 翻转标注文字方向DAF, *YX_DAF 坐标标注尺寸界线变直DAZ, *YX_DAZ 坐标标注文字重叠整理DDZ, *YX_DDZ 线性标注文字重叠整理SDTA, *YX_SDTA 所有标注已改变到当前标注样式;标注检查工具CUY, *YX_CUY 检查坐标标注原点个数CDA, *YX_CDA 检查坐标标注定义点是否正确CDT, *YX_CDT 检查全部标注是否有公差CDE, *YX_CDE 检查标注测量值是否被修改CDS, *YX_CDS 检查全部标注的比例因子;标注文字工具DTY, *YX_DTY 标注文字还原DN, *YX_DN 文字前加数量DM, *YX_DM 文字前加螺丝数量DS1, *YX_DS1 文字后加拔模斜度<单边> DS2, *YX_DS2 文字后加拔模斜度<双边> D1, *YX_D1 文字前加%%cD2, *YX_D2 文字后加%%dD3, *YX_D3 文字前加MD4, *YX_D4 文字后加(ref)D5, *YX_D5 文字前加%%pD6, *YX_D6 文字前后加()D7, *YX_D7 文字前后加<>D8, *YX_D8 文字后加X45%%DD9, *YX_D9 文字后加(NO DRAFT) DA1, *YX_DA1 文字后加(镶针)DA2, *YX_DA2 文字后加(司筒)DA3, *YX_DA3 文字后加(穿丝孔)DA4, *YX_DA4 文字后加(盲孔)DA5, *YX_DA5 文字后加(通孔)DA6, *YX_DA6 文字后加(全周)DA7, *YX_DA7 文字后加(直身)DA8, *YX_DA8 文字后加(无斜度);倒圆角F, *YX_F 倒圆角FT, *YX_FT 倒圆角<不剪切> F01, *YX_F01F02, *YX_F02F03, *YX_F03F05, *YX_F05F1, *YX_F1F2, *YX_F2F3, *YX_F3F4, *YX_F4F5, *YX_F5F6, *YX_F6F7, *YX_F7F8, *YX_F8F9, *YX_F9F10, *YX_F10F12, *YX_F12F20, *YX_F20F30, *YX_F30F50, *YX_F50;倒角G, *YX_G 倒角<剪切> GT, *YX_GT 倒角<不剪切>G01, *YX_G01G02, *YX_G02G03, *YX_G03G05, *YX_G05G1, *YX_G1G2, *YX_G2G3, *YX_G3G4, *YX_G4G5, *YX_G5G6, *YX_G6G7, *YX_G7G8, *YX_G8G9, *YX_G9G10, *YX_G10G12, *YX_G12G20, *YX_G20G30, *YX_G30G50, *YX_G50;延长Y, *YX_Y 延长Y01, *YX_Y01Y02, *YX_Y02Y03, *YX_Y03Y05, *YX_Y05Y1, *YX_Y1Y2, *YX_Y2Y3, *YX_Y3Y4, *YX_Y4Y5, *YX_Y5Y6, *YX_Y6Y7, *YX_Y7Y8, *YX_Y8Y9, *YX_Y9Y10, *YX_Y10Y12, *YX_Y12Y20, *YX_Y20Y30, *YX_Y30Y50, *YX_Y50;偏移OO, *YX_OO 偏移O01, *YX_O01O02, *YX_O02O03, *YX_O03O05, *YX_O05O2, *YX_O2O3, *YX_O3O4, *YX_O4O5, *YX_O5O6, *YX_O6O7, *YX_O7O8, *YX_O8O9, *YX_O9O10, *YX_O10O12, *YX_O12O20, *YX_O20O30, *YX_O30O50, *YX_O50;CAD自带命令;C, *COPY;CD, *CIRCLE;WW, *MIRROR;AA, *MATCHPROP;QQ, *PLOT;CCA, *CLOSEALL上面的命令可以选择自己想要的命令，（后面汉字要删除），到CAD中若果不想自己整理下面是燕秀的全部快捷指令，，直接复制到上面所讲的TXT文本中就行，下面的快捷指令都是上面叙述的，不知快捷键的功能，可以参照上面，指令后面的文字解释NA, *YX_NEW ALLNL, *YX_LAY_NEWALLNS, *YX_NEWSTYLEND, *YX_NEWDIMSTYSTM, *YX_STMXF, *YX_BDXFYM, *YX_YXMLHY, *YX_HIDEHU, *YX_SHOWHB, *YX_HBUB, *YX_UBU6, *YX_SHOW AH7, *YX_HIDEBU7, *YX_SHOWBBL, *YX_BLLO, *YX_LAY_OFFSELLOO, *YX_LAY_OFFSELO LOP, *YX_LAY_OFFPLUO, *YX_LAY_ALLONLk, *YX_LAY_LOCKSELLkk, *YX_LAY_LOCKSELL LkP, *YX_LAY_LOCKPLkU, *YX_LAY_UNLOCKSEL LUL, *YX_LAY_ALLUNLOCK LF, *YX_LAY_FREEZESEL LFF, *YX_LAY_FREEZESELF LFP, *YX_LAY_FREEZEPLUF, *YX_LAY_ALLTHAW LUU, *YX_LAY_ALLTUOKDA, *YX_LAY_DIMALL KDTA, *YX_LAY_DIMTMPALLAI_MOLC, *YX_AI_MOLCLC, *YX_LAY_SET_CENTER LCO, *YX_LAY_SET_COOL LCR, *YX_LAY_SET_CORELD, *YX_LAY_SET_DIMLDT, *YX_LAY_SET_DIM_TEMP LE, *YX_LAY_SET_EPINLFR, *YX_LAY_SET_FROMLH, *YX_LAY_SET_HA TCHLI, *YX_LAY_SET_INSERT LA, *YX_LAY_SET_LIFTLM, *YX_LAY_SET_MOLDBASE LP, *YX_LAY_SET_PARTLR, *YX_LAY_SET_RUNNER LS, *YX_LAY_SET_SCREW LSL, *YX_LAY_SET_SLIDE LSP, *YX_LAY_SET_SPLST, *YX_LAY_SET_STDLSR, *YX_LAY_SET_SPRING LTE, *YX_LAY_SET_TEMPLT, *YX_LAY_SET_TEXTCE, *YX_CENSCF, *YX_SCFLL, *YX_LL SEC, *YX_SEC SX, *YX_SX KL, *YX_KL HL, *YX_HL TT, *YX_TT TY, *YX_TY FF, *YX_FF FD, *YX_FD CHL, *YX_CHL AS, *YX_AS SL, *YX_SL ZS, *YX_ZS OU, *YX_OU YL, *YX_YL LLM, *YX_LM YT, *YX_YT STS, *YX_STS LN, *YX_LN DFX, *YX_DFX BN, *YX_BREAK OL, *YX_OL HH, *YX_HH VV, *YX_VV XC, *YX_XC AC, *YX_AC CTY, *YX_CTY CTU, *YX_CTU ER, *YX_EDR EB, *YX_EB BG, *YX_BG BF, *YX_BF BS, *YX_BS BI, *YX_BI EC, *YX_EC BAA, *YX_BAA BAC, *YX_BAC BC, *YX_BC EXB, *YX_EXB EBT, *YX_EBT BRE, *YX_BRE NB, *YX_NB BUN, *YX_BUNEG, *YX_EGEUG, *YX_EUGCK, *YX_CKJK, *YX_JKMJ, *YX_MJWT, *YX_WTTH, *YX_THTE, *YX_TXTEXPE1, *YX_E1R1, *YX_R1E2, *YX_E2R2, *YX_R2E3, *YX_E3R3, *YX_R3E45, *YX_E45R45, *YX_R45E4, *YX_E4R4, *YX_R4R5, *YX_R5CR, *YX_CRCE1, *YX_CE1CR1, *YX_CR1CE2, *YX_CE2CR2, *YX_CR2CE3, *YX_CE3CR3, *YX_CR3CE45, *YX_CE45CR45, *YX_CR45CE4, *YX_CE4CR4, *YX_CR4CR5, *YX_CR5CB, *YX_CBCV, *YX_CVC1, *YX_C1C2, *YX_C2C3, *YX_C3C4, *YX_C4C5, *YX_C5C6, *YX_C6C7, *YX_C7C8, *YX_C8C9, *YX_C9KBL, *YX_BYLAYEROBJX1, *YX_X1X2, *YX_X2X3, *YX_X3X4, *YX_X4X5, *YX_X5A1, *YX_A1A2, *YX_A2A3, *YX_A3A4, *YX_A4A5, *YX_A5 ROO, *YX_ROO CRR, *YX_CRR VD, *YX_VD VS, *YX_VS EW, *YX_EW EQ, *YX_EQ BJ, *YX_BJ BX, *YX_BX ML, *YX_ML4MI, *YX_4MI4RC, *YX_4RC JT, *YX_JT ZG, *YX_ZG REGSS, *YX_REGSS RH, *YX_RH SS, *YX_SS SCC, *YX_SCC RR, *YX_RR MM, *YX_MM CC, *YX_CC PU, *YX_PU LJ, *YX_LJ ZYT, *YX_ZYT FS, *YX_FS FCC, *YX_FCC CM, *YX_CM CA, *YX_CA CS, *YX_CS CG, *YX_CG BM, *YX_BM QB, *YX_QB JG, *YX_JG DT, *YX_DTVE, *YX_VEJB, *YX_JBFD AU, *YX_ASMOUT FC, *YX_FC EWE, *YX_EWE ETU, *YX_ETU ETY, *YX_ETY EXE, *YX_EXE MK, *YX_MKPI, *YX_PIPM, *YX_PM PC, *YX_PCPE, *YX_PEPG, *YX_PGPT, *YX_PTK, *YX_KMB, *YX_MB CL, *YX_CLET, *YX_ETTF, *YX_TFSW, *YX_SW SR, *YX_SPRUE HS, *YX_HSSP, *YX_SPAG, *YX_AGLP, *YX_LPXW, *YX_XW EGP, *YX_EGP GE, *YX_GEES, *YX_ESSW2, *YX_SW2 SBM, *YX_SBM DQ, *YX_DQD, *YX_DDE, *YX_DEDX, *YX_DX DW, *YX_DW DA, *YX_DA DDR, *YX_DDR DD, *YX_DD DV, *YX_DV DC, *YX_DCDB, *YX_DBAQ, *YX_AQ UY, *YX_UY UYF, *YX_UYF SH, *YX_SH N, *YX_N DF, *YX_DF CCD, *YX_CCD DS, *YX_DS DH, *YX_DH DAQ, *YX_DAQ DDE, *YX_DDE DDW, *YX_DDW DDA, *YX_DDA DR, *YX_DR QD, *YX_QD AD, *YX_AD EED, *YX_EED DTH, *YX_DTH UYU, *YX_UYU UYQ, *YX_UYQ DUP, *YX_DUP DAUP, *YX_DAUP DTZ, *YX_DTZ DSC, *YX_DSC DTC, *YX_DTC DCC, *YX_DCC DEC, *YX_DEC DG, *YX_DG DTK, *YX_DTK DFZ, *YX_DFZ DAF, *YX_DAF DAZ, *YX_DAZ DDZ, *YX_DDZ DGL, *YX_DGL SDTA, *YX_SDTA CUY, *YX_CUY CDA, *YX_CDA CDD, *YX_CDD CDT, *YX_CDT CDE, *YX_CDE CDS, *YX_CDS DTY, *YX_DTY DN, *YX_DNDS1, *YX_DS1 DS2, *YX_DS2 D1, *YX_D1 D2, *YX_D2 D3, *YX_D3 D4, *YX_D4 D5, *YX_D5 D6, *YX_D6 D7, *YX_D7 D8, *YX_D8 D9, *YX_D9 AT1, *YX_AT1 AT2, *YX_AT2 AT3, *YX_AT3 DA1, *YX_DA1 DA2, *YX_DA2 DA3, *YX_DA3 DA4, *YX_DA4 DA5, *YX_DA5 DA6, *YX_DA6 DA7, *YX_DA7 DA8, *YX_DA8 F, *YX_F FT, *YX_FTF01, *YX_F01 F02, *YX_F02 F03, *YX_F03 F05, *YX_F05 F1, *YX_F1F2, *YX_F2F3, *YX_F3F4, *YX_F4F5, *YX_F5F6, *YX_F6F7, *YX_F7F8, *YX_F8F9, *YX_F9F10, *YX_F10 F20, *YX_F20 F30, *YX_F30 F50, *YX_F50 G, *YX_G GT, *YX_GTG02, *YX_G02 G03, *YX_G03 G05, *YX_G05 G1, *YX_G1 G2, *YX_G2 G3, *YX_G3 G4, *YX_G4 G5, *YX_G5 G6, *YX_G6 G7, *YX_G7 G8, *YX_G8 G9, *YX_G9 G10, *YX_G10 G12, *YX_G12 G20, *YX_G20 G30, *YX_G30 G50, *YX_G50 Y, *YX_YY01, *YX_Y01 Y02, *YX_Y02 Y03, *YX_Y03 Y05, *YX_Y05 Y1, *YX_Y1 Y2, *YX_Y2 Y3, *YX_Y3 Y4, *YX_Y4 Y5, *YX_Y5 Y6, *YX_Y6 Y7, *YX_Y7 Y8, *YX_Y8 Y9, *YX_Y9 Y10, *YX_Y10 Y12, *YX_Y12 Y20, *YX_Y20 Y30, *YX_Y30 Y50, *YX_Y50 OO, *YX_OO O01, *YX_O01 O02, *YX_O02 O03, *YX_O03 O05, *YX_O05 O1, *YX_O1 O2, *YX_O2O4, *YX_O4 O5, *YX_O5 O6, *YX_O6 O7, *YX_O7 O8, *YX_O8 O9, *YX_O9 O10, *YX_O10 O12, *YX_O12 O20, *YX_O20 O30, *YX_O30 O50, *YX_O50。
