光伏电站无逆流并网接入系统设计控制策略
光伏发电系统控制策略及并网措施
光伏发电系统控制策略及并网措施摘要：电力供应技术的发展为我国的经济发展注入新的活力。
其中，光伏发电技术的出现和应用，对于缓解传统电力生产中能耗过大问题、提升环保效果具有重要意义。
基于此，本文将通过对光伏发电进行介绍，重点阐述光伏发电系统的控制策略和并网措施。
关键词：光伏发电系统；控制策略；并网措施引言随着我国经济的快速发展，市场对电力能源的需求量不断提升，传统的单一发电模式难以满足市场的发展变化需要。
火力发电产生的巨大能耗带来的问题也越来越明显。
为此，研究人员开始将目光放在光伏发电与并网技术上，经过不懈努力现已取得一定成果。
光伏发电有利于提升发电效率，降低对环境的影响。
因此研究光伏发电系统控制策略和并网措施具有非常重要的现实意义。
1、光伏发电概述光伏发电主要是利用太阳能电池板，将可再生的清洁能源太阳能通过科学手段和现代设备转化为电能。
光伏电源通过收集太阳散发的热量，借助太阳能电池板的作用，实现能量的转化，从而为人们的日常工作和生活提供电力支持。
光伏发电设备主要包括太阳能电池板、控制器以及逆变器。
采用光伏发电的方式不仅能够展现清洁能源的优势，降低对生态环境的影响，同时还能提升能源的利用率。
光伏发电的应用对于改善我国偏远山区的电力供应落后情况具有重要意义，这种发电方式具有非常明显的灵活性，有多钟选择方式，既能独立使用，也能与配电网共同配电，因此能够满足人们对电力的不同需求[1]。
但在实际应用过程中，光伏发电在电能转化的过程中会受到季节等因素的影响。
为应对这种情况，我国电力部门对光伏发电的运行模式提出了一定的要求，具体如下：第一，倡导并网发电运行，有效降低外界因素对发电过程的影响。
第二，光伏发电的运行避免接入数量过多，从而有效降低电源中电网运行压力。
第三，确保光伏发电并网运行中电压在8kv以内。
通过以上措施能够进一步提升光伏发电的稳定性与可靠性。
2、光伏发电系统控制策略2.1并网逆变模式与独立逆变模式的转化当前，光伏发电系统主要有两种运行模式，一种是并网逆变模式，另一种是独立逆变模式。
光伏发电项目并网接入系统方案
光伏发电项目并网接入系统方案工作单号：项目业主：以下简称甲方供电企业：以下简称乙方根据国家和地方政府有关规定,结合中山市供用电的具体情况,经甲、乙方共同协商,达成光伏发电项目接入系统方案如下：一、项目地址：二、发电量使用情况：平均日发电量为6433kWh,工业园每月平均用电量约40万度,白天6:00-18:00日均用电量约为6600度,基本满足自发自用;三、发电设备容量：合计2260kWp;四、设计依据和原则1、相关国家法律、法规中华人民共和国可再生能源法国家发展改革委可再生能源发电有关管理规定国家发展改革委可再生能源发电价格和费用分摊管理试行办法财建201221号关于做好2012年金太阳示范工作的通知国家电网公司光伏电站接入电网技术规定试行国务院关于促进光伏产业健康发展的若干意见国家发改委分布式发电管理暂行办法财政部关于分布式光伏发电实行按照电量补贴政策等有关问题的通知国家能源局关于开展分布式光伏发电应用示范区建设的通知国家发改委关于发挥价格杠杆作用促进光伏产业健康发展的通知国家能源局光伏电站项目管理暂行办法财政部关于调整可再生能源电价附加征收标准的通知财政部关于光伏发电增值税政策的通知国家能源局分布式光伏发电项目暂行办法财政部关于对分布式光伏发电自发自用电量免征政府性基金有关问题的通知国家能源局光伏发电运营监管暂行办法2、最新政策解读：国家能源局于2014年7月提出关于进一步落实分布式光伏发电有关政策的通知,并就这两份文件向各省市能源发改委相关部门以及部分企业征求意见;该文件针对分布式光伏电站提出了进一步完善意见,根据国内市场的特点扩大分布式光伏电站应用,在促进屋顶落实、项目融资、电网接入、备案管理和电力交易上提出进一步落实和保证性政策;该文件的突出特点是分布式光伏电站的补贴可专为标高电价托底,同时提高补贴到位及时性,增加电站收益;第一,进而预留国家财政补贴的方式确保资金到位；第二,对项目补贴资格申请实行按季上报并形成目录；第三,对自发自用比例低、用电负荷不稳定或者无法履行合同能源管理合约的项目,可执行光伏电站标杆电价政策选择变更,原则上不再转回,降低光伏电站利润;五、电力系统现状1、公共电网现状2、接入点的电网现状六、电力需求接入区域周边的用电需求七、接入系统分析1、公司分布式光伏发电项目概况：1项目名称：公司分布式光伏发电项目;2项目性质：已建建筑屋顶;3建设规模：本项目光伏电站可利用面积为万平方米,装机容量为,拟采用“自发自用、余电上网”的模式,彩钢瓦屋顶通过10kV电压等级接入电网,水泥屋顶通过电压等级接入电网;4项目地址：5项目投资：本项目静态总投资：1500万元,动态总投资：1,万元;6项目回收期：投资回收期为6年;7项目投资方：8资金来源：本工程可行性研究暂按自有资金占工程静态总投资的30%考虑,资本金以外建设资金考虑为银行融资;9建设进度：本项目计划于2017年3月初开工,预计将于20年月底建成投产;2、电力系统接入方案根据国家电网公司2009年7月光伏电站接入电网技术规定试行,小型光伏电站小于等于1MWp接入电压等级为,中型光伏电站大于1MWp和小于等于30MWp接入电压等级为10-35kV,大型光伏电站接入电压等级为66kV及以上电网;并网点1：A1栋利盈水泥屋顶装机容量共531kWp,符合小型电站并网要求,采用电压等级经1250kVA变压器接入电网;并网点2：A2栋嘉宏水泥屋顶装机容量共,符合小型电站并网要求,采用电压等级经630kVA变压器接入电网;并网点3：C1、C2、C3、C4栋彩钢瓦屋顶装机容量共,符合中型电站并网要求,采用10kV电压等级接入电网;考虑本项目现场实际情况,建议本期光伏发电系统经1250kVA箱变升压至10kV后,以10kV电压等级接入电网;3、继电保护1所有保护均选用微机型保护装置;2保护装置出口一律采用继电器无源接点的方式;3继电保护和安全自动装置应满足可靠性、选择性、灵敏性和速动性的要求;4安全自动装置安全自动装置按接入系统要求配置;5并网逆变器保护：并网逆变器为制造厂成套供货设备,具有低电压穿越能力及孤岛效应保护、直流过电压/过流保护、极性反接保护、短路保护、接地保护具有故障检测功能、交流欠压/过压保护、过载保护、过热保护、过频/欠频保护、三相不平衡保护及报警、相位保护以及对地电阻监测和报警功能;4、系统调度自动化本项目安装容量为,属于中小型光伏发电系统,因此不设置调度管理系统;电站设置一套监控系统,具体要求如下：1、计算机监控系统主要任务计算机监控系统的任务是根据电力系统的要求和电站的运行方式,完成对站内线路、10kV开关柜、控制电源系统、光伏发电设备及逆变器等电气设备的自动监控和调节,主要包括：1准确、及时地对整个电站设备运行信息进行采集和处理并实时上送;2对电气设备进行实时监控,保证其安全运行和管理自动化;3根据电力系统调度对本站的运行要求,进行最佳控制和调节;2、计算机监控系统功能计算机监控系统设置如下功能：1数据采集与处理功能系统对站内主要设备的运行状态和运行参数进行实时自动采集,包括模拟量、数字量包括状态量和报警数据等、脉冲量、通讯数据的采集;对所采集的数据进行分析、处理、计算,形成电站管理所需的数据;对重要数据作为历史数据予以整理、记录、归档;将部分重要数据实时上传至电力系统调度中心;2安全监测和人机接口功能各个间隔层测控单元能实时监测本间隔各设备的运行状态和参数,并能完成越限报警、顺序记录、事故追忆等功能;在各个间隔层测控装置上所带人机接口设备实现人机对话;3控制和调整功能根据运行要求,自动完成对电站内设备的实时控制和调节,主要包括：断路器及有关隔离开关的断合操作、隔离开关操作连锁功能、逆变器启/停、逆变器有功及无功输出调节、设备运行管理及指导功能等;计算机监控系统能根据电站运行管理的要求,对其重要设备和相关部件的运行状态检测数据进行记录和统计分析,为主设备检修和安全运行提供依据和指导;4数据通讯功能通过通讯装置,实现计算机监控系统与电能计费系统的通讯,实现监控系统内部电站层与各间隔层测控单元和保护单元之间的数据通讯;5系统自诊断功能计算机监控系统自诊断功能包括硬件自诊断和软件自诊断,在线及离线自诊断;6培训仿真和软件开发功能7时钟系统通过卫星同步时钟系统,实现计算机监控系统与监控系统内部时钟同步;8语音报警功能9远程维护功能3、计算机监控系统结构电站计算机监控系统采用开放式、分层全分布系统结构;整个系统分为电站层和间隔层,数据分布管理;电站层采用功能分布结构,间隔层按监控间隔设置现地测控单元;电站层和间隔层之间采用单以太网连接;网络介质可选用屏蔽双绞线、同轴电缆或光缆;4、计算机监控系统配置系统配置包括硬件配置和软件配置,本阶段主要考虑系统硬件配置;电站层为电站实时监控中心,负责整个光伏电站设备的控制、管理和对外部系统通讯等;按如下方案配置：1电站层配置a主机/操作员工作站2套系统的主计算机完成对电站计算机监控系统的管理,主要内容包括：数据库管理、在线及离线计算、各图表曲线的生成、事故及故障信号的分析处理、语音报警、电话查询等功能;操作员工作站配大屏幕单彩显、键盘、鼠标、打印机;操作员工作站主要完成系统人机接口功能;b工作站1套c公用接口装置1套公用接口装置通过RS-485串口方式实现与智能设备之间的信息交换,经过规约转换后通过网络传送至监控系统主机;d系统时钟1套采用GPS卫星同步时钟保证系统时钟同步;e网络设备5、与光伏发电系统信息交换方式光伏发电系统的监控信息以通讯的方式接入电站计算机监控系统公用接口装置;报警信号以I/O的方式接入公用测控单元;6、光伏发电系统计算机监控系统1光伏发电区包括以下几个部分：光伏阵列、直流汇流箱、直流配电柜、并网逆变器、交流柜;2光伏发电区的监控配置如下：a光伏发电系统中光伏组件不单独设监控装置,而是通过汇流箱对光伏组件串的实时数据进行测量和采集;b直流汇流箱、直流配电柜、并网逆变器均设有现地监控装置,对监控信号进行分析处理、故障诊断和报警并及时发现设备自身存在的问题;逆变器室设数据采集装置对监控装置的实时数据进行采集,将采集到的数据和处理结果以通讯方式传输到电站层,由光伏电站运行人员进行集中远方监视和控制;3光伏发电系统的监控功能如下：a汇流箱内设置直流熔断器、直流断路器、避雷器等;汇流箱监控装置采集直流断路器状态、各路电流、电压等信号,对光伏组件串及直流线路进行监控和管理;b逆变器的监控功能①逆变器LCD上显示运行、故障类型、实时功率、电能累加等参数;电站运行人员可以操作键盘对逆变器进行监视和控制;②逆变器就地监控装置可实现集中控制室微机监控的内容;逆变器的保护和检测装置由厂家进行配置,如：低电压穿越、防孤岛保护、温升保护、过负荷保护、电网故障保护和传感器故障信号等;保护装置动作后跳逆变器出口断路器,并发出信号;③可查看每台逆变器的运行参数,主要包括：直流电压、直流电流、直流功率、交流电压、交流电流、逆变器机内温度、时钟、频率、功率因数、当前发电功率、日发电量、累计发电量、累计CO2减排量、每天发电功率曲线图;④采用声光报警方式提示设备出现故障,可查看故障原因及故障时间,监控的故障信息至少应包括以下内容：电网电压过高、电网电压过低、电网频率过高、电网频率过低、直流电压过高、直流电压过低、逆变器过载、逆变器过热、逆变器短路、散热器过热、逆变器孤岛、DSP故障、通讯失败;c直流柜内设置直流线路保护开关,电流表、电压表、功率表;现地测控装置采集各路开关状态及电流、电压、功率等信号,上传至逆变器室数据采集器;5、远动方式暂无6、电能计量7、通信通道要求通过设在间隔层的测控单元进行实时数据的采集和处理;实时信息将包括：模拟量、开关量、脉冲量、温度等信号;它来自温度计、每一个电压等级的CT、PT、断路器和保护设备及直流、逆变器、调度范围内的通信设备运行状况信号等;微机监控系统根据CT、PT的采集信号,计算电气回路的电流、电压、有功、无功和功率因数等,以及低压配电室温度和轴流风机状态显示在LCD 上;开关量包括报警信号和状态信号;对于状态信号,微机监控系统能及时将其反映在LCD上;对于报警信号,则能及时发出声光报警并有画面显示;电度量为需方电度表的RS485串口接于监控系统,用于电能累计,所有采集的输入信号应该保证安全、可靠和准确;报警信号应该分成两类：第一类为事故信号紧急报警即由非手动操作引起的断路器跳闸信号;第二类为预告信号,即报警接点的状态改变、模拟量的越限和计算机本身,包括测控单元不正常状态的出现;监控的故障信息至少因包括以下内容：电网电压过高、电网电压过低、电网频率过高、电网频率过低、直流电压过高、直流电压过低、逆变器过载、逆变器过热、逆变器短路、散热器过热、逆变器孤岛、DSP故障、通讯失败,汇流箱数据异常等；控制对象为配电室断路器、逆变器等;控制方式包括：现场就地控制：电厂控制室内集中监控PC操作;室外逆变房、箱变、屋顶光伏阵列安装红外防盗报警系统;监控系统显示的主要画面至少如下：·电气主接线图,包括显示设备运行状态、潮流方向、各主要电气量电流、电压、频率、有功、无功、功率因素等的实时值·直流系统图·趋势曲线图,包括历史数据和实时数据·棒状图·计算机监控系统运行工况图·各发电单元及全站发电容量曲线·各种保护信息及报表·逆变器运行相关参数及设备运行状况·汇流箱各支路电流·防止逆流控制系统数据·控制操作过程记录及报表·事故追忆记录报告或曲线·事故顺序记录报表·操作指导及操作票、典型事故处理指导及典型事故处理画面·发电量的历史、实时和预测数据·实时的环境信息·各种统计报表·并网点电能质量检测与记录功能·系统具有远传功能,所有数据可以通过网络传输至公司的总部,系统具有与其他监控系统兼容功能或接口;八、接入系统示意图九、约定条款1.甲方建筑项目须符合政府有关规定要求,并对提供的相关资料的真实性、合法性负责;2.甲方对接入工程可自主选择有资质的设计、施工及设备材料供应单位;有关信息可浏览供电营业厅公告或国家电监会网站、省级建设单位信息网查询;乙方不得指定设计、施工及设备材料供应单位;3.关于工程设计审查,甲方可自行组织或由乙方组织审查;甲方应将接入工程所涉及的全套设计图纸及相关资料一式两份送乙方审核,乙方应按规定时限答复审核结果;工程设计审查通过后方可开展施工;4.甲方不得委托无承装修、试许可证或者超越许可范围的施工单位进行施工;乙方对施工单位资质进行审查,对不符合从业条件的施工单位的受电工程,不予验收接电;5.工程竣工后,甲方应向乙方递交竣工检验申请资料,办理报竣工手续;甲方根据乙方的检验意见进行相应整改;装表接电前,甲方与乙方应签订购售电合同;乙方应按规定时限完成检验,检验合格并具备接电条件,乙方应按规定时限装表接电;6.本方案未尽事宜,双方均按电力供应与使用条例和供电营业规则等法规执行;7.本方案为一式份,甲方执份,乙方执份,份具有同等效力;甲方：签章乙方：签章经办人：经办人：地址：地址：联系电话：联系电话：签字日期：签字日期：接入系统方案通知客户时间：年月日客户确认：。

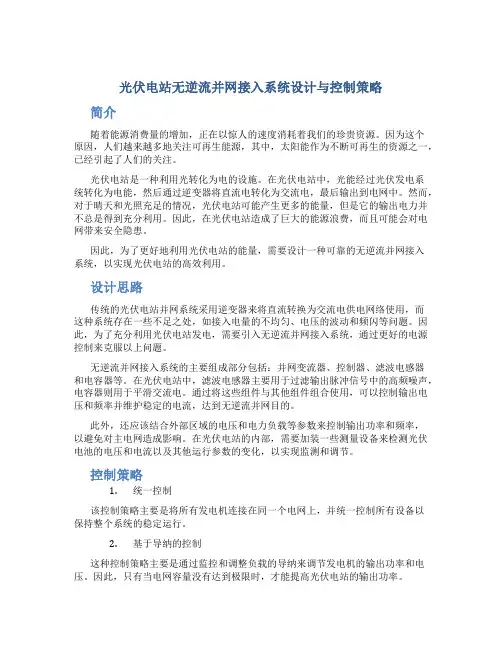

光伏电站无逆流并网接入系统设计与控制策略
光伏电站无逆流并网接入系统设计与控制策略简介随着能源消费量的增加，正在以惊人的速度消耗着我们的珍贵资源。
因为这个原因，人们越来越多地关注可再生能源，其中，太阳能作为不断可再生的资源之一，已经引起了人们的关注。
光伏电站是一种利用光转化为电的设施。
在光伏电站中，光能经过光伏发电系统转化为电能，然后通过逆变器将直流电转化为交流电，最后输出到电网中。
然而，对于晴天和光照充足的情况，光伏电站可能产生更多的能量，但是它的输出电力并不总是得到充分利用。
因此，在光伏电站造成了巨大的能源浪费，而且可能会对电网带来安全隐患。
因此，为了更好地利用光伏电站的能量，需要设计一种可靠的无逆流并网接入系统，以实现光伏电站的高效利用。
设计思路传统的光伏电站并网系统采用逆变器来将直流转换为交流电供电网络使用，而这种系统存在一些不足之处，如接入电量的不均匀、电压的波动和频闪等问题。
因此，为了充分利用光伏电站发电，需要引入无逆流并网接入系统，通过更好的电源控制来克服以上问题。
无逆流并网接入系统的主要组成部分包括：并网变流器、控制器、滤波电感器和电容器等。
在光伏电站中，滤波电感器主要用于过滤输出脉冲信号中的高频噪声，电容器则用于平滑交流电。
通过将这些组件与其他组件组合使用，可以控制输出电压和频率并维护稳定的电流，达到无逆流并网目的。
此外，还应该结合外部区域的电压和电力负载等参数来控制输出功率和频率，以避免对主电网造成影响。
在光伏电站的内部，需要加装一些测量设备来检测光伏电池的电压和电流以及其他运行参数的变化，以实现监测和调节。
控制策略1.统一控制该控制策略主要是将所有发电机连接在同一个电网上，并统一控制所有设备以保持整个系统的稳定运行。
2.基于导纳的控制这种控制策略主要是通过监控和调整负载的导纳来调节发电机的输出功率和电压。
因此，只有当电网容量没有达到极限时，才能提高光伏电站的输出功率。
3.主动和响应式控制这种控制策略主要通过双向通信和软件控制来保持系统的稳定运行。
光伏并网发电防逆流实施方案
光伏并网发电防逆流方案————————————————————————————————作者：————————————————————————————————日期：光伏并网发电防逆流自动控制技术方案和实施方案保定特创电力科技有限公司1工程概况光伏电源并网供电系统，与其公众电网配电系统（380V低压侧供电）一起并网供电。
鉴于对于负荷变化控制有特殊要求，一方面需要供电部门保证用户的供电质量和可靠性，同时使光伏电源能正常工作，充分发挥光伏能源经济效益和试验与示范作用。
另一方面，光伏电源的运行不应影响配电系统的安全，不允许光伏电源通过低压配电380V 网络向电力系统倒送电，同时最科学合理使用光伏电源供电，减少用户用电成本。
因此，需要对光伏电源进行安全控制。
本装置的任务是对配电变压器的低压侧380V侧进行实时监测；对光伏电源进行必要的控制。
采用专门为其设计的微机装置和控制电路，这样可以保证保护动作快速性和控制的准确性。
2 工程配置原则1、可靠性：提供成熟技术和可靠方案，保证电网运行安全。
2、先进性：工程施工不影响正常供电。
3、拓展性：工程方案易于拓展，有利于将来的升级改造。
4、智能性：先进的逻辑分析和控制手段，合理有效地提供清洁能源。
3 方案概述光伏电源工程供电系统的运行方式：光伏电源并网供电由光伏逆变器经过主变低压380V侧后，并网于供电局主进线线路。
图纸见附图。
根据以上运行方式，这时的逆功率监控装置控制要求如下：电流测量点为变压器的低压侧(或系统主进线)380V电力局总入口电流：IA,IB,IC。
（由CT来）电压测量点为变压器的低压侧380V并网电压：UAB、UBC。
（电压直接采集来）1、两个CT互感器的倍率为 A/5A；根据现场配置，精度0.5级2、电压回路接线,为直接采集式.直接接在并网380V侧即可.3、每个并网点需要控制的逆变器为3-6台，15KW. 20KW.4、控制逆变器的方式为通过交流接触器分,合闸逆变器的交流侧方式。

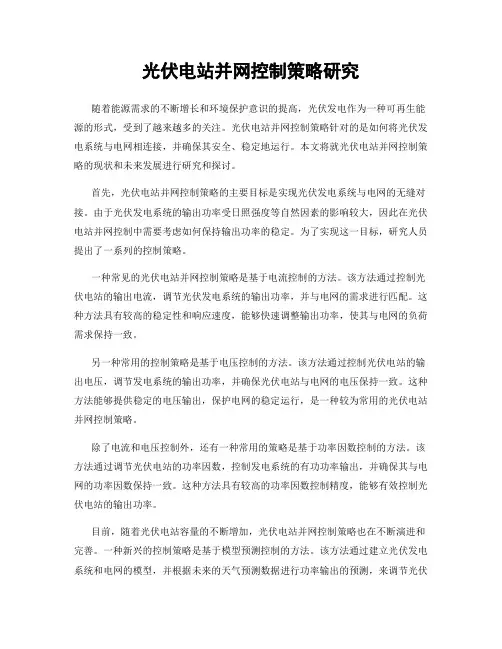

光伏电站并网控制策略研究
光伏电站并网控制策略研究随着能源需求的不断增长和环境保护意识的提高，光伏发电作为一种可再生能源的形式，受到了越来越多的关注。
光伏电站并网控制策略针对的是如何将光伏发电系统与电网相连接，并确保其安全、稳定地运行。
本文将就光伏电站并网控制策略的现状和未来发展进行研究和探讨。
首先，光伏电站并网控制策略的主要目标是实现光伏发电系统与电网的无缝对接。
由于光伏发电系统的输出功率受日照强度等自然因素的影响较大，因此在光伏电站并网控制中需要考虑如何保持输出功率的稳定。
为了实现这一目标，研究人员提出了一系列的控制策略。
一种常见的光伏电站并网控制策略是基于电流控制的方法。
该方法通过控制光伏电站的输出电流，调节光伏发电系统的输出功率，并与电网的需求进行匹配。
这种方法具有较高的稳定性和响应速度，能够快速调整输出功率，使其与电网的负荷需求保持一致。
另一种常用的控制策略是基于电压控制的方法。
该方法通过控制光伏电站的输出电压，调节发电系统的输出功率，并确保光伏电站与电网的电压保持一致。
这种方法能够提供稳定的电压输出，保护电网的稳定运行，是一种较为常用的光伏电站并网控制策略。
除了电流和电压控制外，还有一种常用的策略是基于功率因数控制的方法。
该方法通过调节光伏电站的功率因数，控制发电系统的有功功率输出，并确保其与电网的功率因数保持一致。
这种方法具有较高的功率因数控制精度，能够有效控制光伏电站的输出功率。
目前，随着光伏电站容量的不断增加，光伏电站并网控制策略也在不断演进和完善。
一种新兴的控制策略是基于模型预测控制的方法。
该方法通过建立光伏发电系统和电网的模型，并根据未来的天气预测数据进行功率输出的预测，来调节光伏电站的输出功率。
这种方法能够更加精确地预测光伏电站的输出功率，提高控制的准确性和稳定性。
此外，随着智能电网技术的发展，光伏电站并网控制策略也可以与其他能源系统进行协同控制。
例如，可以将光伏电站与风电、储能系统等进行供需平衡的协同控制，实现多能源系统的协同运行和优化。
光伏并网逆变器的控制策略
光伏并网逆变器的控制策略光伏并网逆变器的控制策略摘要：本文针对使用较多的单相两级非隔离型光伏并网逆变器拓扑和三相单级工频隔离型逆变器拓扑，分别简要分析了其控制策略，包括MPPT原理、电网电压锁相、同步并网正弦电流指令生成、逆变器电流闭环控制、SPWM控制。
分别给出了控制系统结构框图。
1 引言本专题的第一篇论文介绍了作者所在实验室使用的三种光伏并网逆变器的主电路拓扑。
限于篇幅，本文主要介绍“单相两级非隔离型7kW”和“三相单级工频隔离型20kW”两种拓扑的控制策略。
“单相高频隔离型250W微型逆变器拓扑”比较特殊，目前市场上用得较少，其控制策略也不具有一般性。
光伏并网逆变器的控制策略主要包括三大块：最大功率点跟踪（MPPT）、孤岛检测和控制、以及通过逆变器实现单位功率因数并网发电。
本专题中第三篇论文“光伏并网控制系统最大功率点跟踪（MPPT）方法”专门讨论MPPT的相关问题；第四篇论文“光伏并网发电系统的孤岛检测方法”专门讨论孤岛检测问题。
本文中重点介绍单位功率因数并网的相关技术，包括：电网电压锁相、并网电流指令信号的生成、并网电流跟踪控制、SPWM 控制方式等；单相两级变换拓扑还包含一个电压控制外环。
至于MPPT和孤岛检测，本文只介绍它们与其它部分之间的关系。
2 单相并网逆变器控制策略单相并网逆变器的电路拓扑见本专题第一篇论文的图8，其控制系统结构框图示于本文图1。
其中，上半部分通过控制前级Boost电路实现MPPT功能；下半部分实现单位功率因数并网发电，包括孤岛检测功能。
下面分别讨论。
2.1 BOOST电路控制与MPPT图1中，us1和is1分别表示光伏阵列（由PV组件串并联而成）输出的直流电压和电流，us1和is1经ADC进入DSP（或ARM）成为数字信号。
PV板电压us1和电流is1用于MPPT计算，根据MPPT算法实时地求出电压指令u*，u*再与三角载波比较得出PWM控制信号，PWM信号用来控制Boost电路的开关管。
光伏逆变器的并网控制策略研究
光伏逆变器的并网控制策略研究光伏逆变器是将太阳能光电转换系统输出的直流电转换成交流电的关键设备。
在光伏发电系统中，光伏逆变器起着重要的作用，它能够将光伏阵列产生的直流电转换成符合电网要求的交流电并注入电网中。
光伏逆变器的并网控制策略是光伏发电系统中一个重要的研究方向。
并网控制策略主要包括功率控制策略、电压控制策略和频率控制策略等。
其中，功率控制策略是光伏逆变器的核心控制策略之一。
功率控制策略是光伏逆变器保持光伏阵列输出功率稳定并满足电网要求的方法。
光伏阵列的输出功率受到太阳辐照度的影响，受到阴影和天气等因素的影响。
因此，光伏逆变器需要根据光伏阵列的实时输出功率来调整自身的运行状态，保持输出功率的稳定。
常见的功率控制策略有最大功率点跟踪（MPPT）控制策略和功率反馈控制策略。
最大功率点跟踪控制策略通过调整光伏阵列的工作点，使得光伏阵列的输出功率达到最大值。
而功率反馈控制策略则通过测量光伏阵列的输出功率，将其与设定的目标功率进行比较，调整逆变器的输出功率使其等于目标功率。
电压控制策略是光伏逆变器保持电网电压稳定的方法。
电网电压稳定对于电力系统的稳定运行至关重要，因此，光伏逆变器需要根据电网的电压变化来调整自身的运行状态，保持电网电压的稳定。
常见的电压控制策略有无功电流注入控制策略和电压敏感无功调节控制策略。
无功电流注入控制策略是指根据电网的功率因数需求，通过调节逆变器的无功电流来维持电网的电压稳定。
而电压敏感无功调节控制策略则是通过测量电网的电压，将其与设定的电压参考值进行比较，调整逆变器的无功输出来维持电网的电压稳定。
频率控制策略是光伏逆变器保持电网频率稳定的方法。
电网频率稳定同样对电力系统的运行具有重要意义。
因此，光伏逆变器需要根据电网的频率变化来调整自身的运行状态，保持电网频率的稳定。
常见的频率控制策略有有功电流注入控制策略和频率敏感有功调节控制策略。
有功电流注入控制策略是指根据电网的频率偏差，通过调节逆变器的有功电流来维持电网的频率稳定。
太阳能光伏系统的电网接入策略
太阳能光伏系统的电网接入策略随着可再生能源的快速发展，太阳能光伏系统作为一种绿色、清洁的能源生成方式，受到越来越多人的关注和应用。
然而，在太阳能光伏系统的建设和运营过程中，电网接入策略是一个至关重要的问题。
本文将深入探讨太阳能光伏系统的电网接入策略，并提出一些可行的解决方案。
一、传统的并网接入策略1. 直接串联并网直接串联并网是最简单的电网接入方式之一。
太阳能光伏系统通过逆变器将直流电转换为交流电，然后直接与电网相连接。
这种方式具有成本低、应用方便的优势，但也存在一些问题。
首先，稳定性不足，光伏系统产生的电力波动较大，容易对电网造成影响。
其次，由于太阳能发电量的不稳定性，有可能出现电网过载的情况。
2. 并网接入电抗器为了解决光伏系统产生的电能与电网传输电能特性不匹配的问题，可以采用并网接入电抗器的方式。
电抗器通过对光伏系统的电压和电流进行调节，提高系统的稳定性，并降低对电网的影响。
这种方式可以一定程度上解决光伏系统波动性较大的问题，但需要额外的设备和成本。
二、新型的电网接入策略1. 储能系统辅助接入电网为克服太阳能光伏系统发电量不稳定的问题，可以考虑采用储能系统辅助接入电网的方式。
太阳能发电系统将多余的电能储存到电池或其他储能设备中，待需要时再释放供应给电网。
这样不仅可以解决太阳能系统的波动性问题，还可以提供电网储能服务，减少对电网传输的压力。
2. 微电网接入方式微电网是一种独立运行的小型电力系统，可以将太阳能光伏系统与其他能源设备（如风力发电机、小型燃气发电机等）联合运行，形成一个相对独立的小型电力系统。
这种接入方式可以提高系统的可靠性和稳定性，同时也减少了对传统电网的依赖程度。
三、电网接入策略的选择与优化在选择太阳能光伏系统的电网接入策略时，需要综合考虑多个因素，包括系统的规模、运行条件、成本、对电网的影响等。
根据具体情况，可以采用不同的接入策略并进行优化。
1. 规模较小的光伏系统可以考虑直接串联并网的方式，成本相对较低，且操作简便。
10KW光伏并网系统设计方案及对策
10KW光伏并网示X工程XX合大太阳能科技XX2021年3月15日目录1、并网光伏系统的原理22、10KW并网光伏系统配置33、光伏组件技术参数44、逆变器技术参数45、安装支架56、系统报价67、相关政策自持68、投资预算和节能分析79、经济效益和经济社会效益分析710、后期维护管理效劳810KW光伏并网工程技术方案1、并网光伏系统的原理系统的根本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、380V 的交流电，经交流配电箱与用户侧并网，向负载供电。
本工程并网接入系统方案采用380V 低压并网，如图1所示：图1 光伏电站并网发电系统框图图2 光伏电站并网发电示意图2、10KW并网光伏系统配置表1 10KW并网系统配置清单序号零部件名称规格数量备注1 光伏组件250W多晶40块2 安装支架5KW/套2套水泥平顶屋面3 逆变器10KW/380V三相四线1只4 配电箱箱体1只直流断路器4P/1000V/16A 2只交流断路器4P/400V /32A 1只直流浪涌保护器1000V/ 1只交流浪涌保护器4P/400V/20KA 1只5 光伏电缆1*4mm2 200米6 逆变输出电缆3*6+2*4 20米3、光伏组件技术参数光伏系统采用250Wp的多晶硅太阳能电池组件，其参数如下：◆电池材料：多晶硅；◆峰值功率：253W；◆开路电压：37.6V；◆短路电流：8.55A；◆最正确工作电压：31.4V；◆最正确工作电流：7.96A；◆电池组件尺寸：1650×992×50mm◆电池组件重量：21.0 Kg◆电池组成：60片多晶硅电池式串联而成◆满足IEC61215，IEC61730标准◆工作环境温度：－40℃～＋80℃◆正常使用25年后组件输出功率损耗不超过初始值的20%4、逆变器技术参数本系统采用1台10kW逆变器，技术参数如下：表2 10kW逆变器技术参数类别内容规格型号SPV-10KW光伏输入最大光伏输入功率11.7KW最大开路电压780输入电压X围280Vdc~700Vdc最正确效率输入电压>560v最低输入电压350V图3 240Wp多晶硅组件5、安装支架通过地锚栓或水泥根底固定，适用于平屋顶系统和地面系统。
光伏发电接入系统设计要点及方法
光伏发电接入系统设计要点及方法光伏发电接入系统设计要点及方法摘要：光伏发电是一种清洁的能源，既不直接消耗资源，同事又不释放污染物、废料，也不产生温室气体破环大气环境，也不会有废渣的堆放、废水的排放等问题，有利于保护周围环境，是一种绿色可再生能源。
本文结合工程实践，描述了太阳能光伏发电接入系统的基本组成，分析了光伏发电接入系统设计中的大要点，提供相应的应对办法。
关键词：光伏发电；接入系统；潮流；谐波；短路中图分类号：TB857文献标识码： A 文章编号：1前言为应对日益逼近的化石能源资源逐步走向枯竭，保护人类赖以生存的地球的生态环境，全球各国能源政策逐渐向洁净能源倾斜，全球光伏产业规模增速很快。
从全球累计装机规模变化看，2001年全球光伏产业仅有1672MW，但是到2008年已经增加至14534MW，规模扩大超过10倍，年复合增长率在40%以上，2009年全球光伏产业规模突破20000MW，2010年达到了27314MW。
因此，研究太阳能光伏发电系统的设计问题，使光伏发电以最经济、安全、可靠的方式向用户提供电能，是很有必要的。
2太阳能光伏发电系统的组成本文主要讨论的内容是并网型太阳能光伏发电系统接入系统设计，离网型太阳能光伏发电系统在这里不作详细讨论。
并网型光伏系统一般由光伏组件、并网逆变器、计量装置及上网配电系统等组成。
而接入系统一般指从并网逆变器交流侧至主电网原有配电设备连接点之间的设备，主要包括：交流电缆、升压变压器（采用10kV或更高电压等级并网时使用）、汇流配电装置、计量装置、并网配电装置等。
3并网型光伏发电接入系统设计问题（一）接入系统方案拟定的原则根据《电力系统设计技术规程》、《电力系统技术导则》和《光伏系统并网技术要求》中相关要求，并结合项目具体情况，接入系统方案需遵循考虑以下原则：A）光伏发电系统与公共电网联接时通过变压器等进行电气隔离，形成与公共电网市政供电线路之间明显的分界点；B）保证光伏发电系统的发电容量在上级变压器容量的20%以内；C）设置相应的并网保护装置，一旦出现光伏发电系统和公共电网异常或故障时，能够自动将光伏系统与电网分离；D）应综合考虑光伏发电系统规模、输电距离、供电系统中的地位与作用、近区配网结构和原有电压等级配置等因素。
光伏发电系统并网控制策略
光伏发电系统并网控制策略发布时间：2021-07-02T02:08:25.233Z 来源：《福光技术》2021年5期作者：刘海峰[导读] 做好光伏发电并网控制工作对于电力企业的发展和电力系统的稳定性而言具有重要的意义。
惠州电力勘察设计院有限公司广东惠州 510000摘要：做好光伏发电并网控制工作对于电力企业的发展和电力系统的稳定性而言具有重要的意义。
基于此，本文在概述光伏发电系统的基础上，分析了光伏并网发电系统中的关键技术，并提出了光伏发电系统的并网控制策略，以供参阅。
关键词：光伏发电系统；并网控制光伏发电系统的概述光伏发电在原理上不同于其他的发电技术，该技术主要依靠太阳光照射光伏元件，进而在光生伏打效应作用下，使得电荷发生聚集现象，继而产生电动势，最终实现转换成电能的全过程。
通常光伏系统主要有以下几个元素组成：太阳能电池方阵、控制器、直流配电柜、逆变器、交流配电柜等。
其中不同的组成部分发挥的作用不尽相同，在光伏发电系统中，逆变器和太阳能电池方阵是最主要的组成部分。
太阳能电池方阵主要依靠串联的方式，将太阳能电池组件组成在一起，从而使得电压增大，使其符合输出电能的要求。
光伏发电技术容易受到温度以及光照等因素的影响，如果外界的光照以及温度发生较大的变化，就会直接影响光伏发电的效率，同时，该技术输出的电是直流电，只有将直流电转变为交频电流才可以正常使用。
光伏并网发电系统中的关键技术最大功率点跟踪技术通过运用最大功率点跟踪技术，可明确光伏并网发电系统所在的环境，分析环境中的温度、光照等对并网造成的影响，并且还可绘制光伏并网发电系统的特性曲线，然后依据曲线的变化状况，对并网光伏发电的最大功率点进行相应的跟踪。
同时，最大功率点跟踪技术与光伏并网发电系统自身的运行效率之间存在直接的关联，例如常用的两种跟踪方法：(1) 扰动观察法，在光伏并网发电时，通过设计小型扰动，可比对扰动前后的并网情况，获得最大功率点位置，并网扰动方式可控制输出电压，利用电压差，还可形成扰动，以跟踪功率状态。
光伏并网发电系统防逆流控制器技术方案(1)
光伏并网发电系统防逆流控制器技术方案一、概述针对低压配电网侧的光伏并网发电系统，一般认为光伏发电功率不大于并网侧上级配电变压器容量的20%是合适的。
目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。
在并网发电系统中，由于外部环境是不断变化的，为了防止光伏并网系统逆向发电，系统需要配置1套防逆流控制器，通过实时监测配电变压器低压出口侧的电压、电流信号来调节系统的发电功率，从而达到光伏并网系统的防逆流功能。
二、防逆流控制器功能描述2.1系统原理框图本说明中需用的数据说明：✧Pt：并网点的电网实测功率，包括电网向负载提供的功率和逆流功率；✧Ps：控制功率，该值可在控制器上设置，可以设定范围为10KW-1000KW，默认为100KW;✧Pr：设定的逆向功率值，该值可在控制器上设置，可设范围为-100-1000KW，默认为20KW；✧Tr：设定的最大逆功率持续时间，该值可在控制器上设置，可设范围为1-10S。
各值说明如下：2.2控制过程详细说明：Ps为控制功率，假设Ps=50KW。
控制过程分以下情况：1、当Pt>Ps时，即负载的功率大于Ps，此时1台逆变器投入工作，此时Pt减小，当再次达到Pt>Ps时，再投入一台逆变器，其他逆变器依次按此规律投入，直到全部逆变器投入。
2、当Pt<Ps时, 逆变器开始限功率工作，控制器发出指令，让逆变器按功率从大到小依次降功率，直到Pt=Ps；对于功率小于100KW的逆变器，控制器发出指令，让其中一台关机或几台依次关机。
3、Pr为逆向功率，为电网供给负载的最小功率，默认值为20KW。
当Pt<Pr时，且逆功率时间超过Tr，控制器发出命令，断开逆变器与电网的连接，网侧接触器跳开，逆变器关机，待系统恢复到满足并网条件时再按1进行并网。
4、对于单机逆变器功率超过100KW的，控制器在功率调节时按先调节功率，后开关机，最后再断合防逆流接触器。
光伏系统并网接入优化策略
光伏系统并网接入优化策略随着可再生能源发展的推进和环保意识的提高，光伏系统的安装和利用越来越普遍。
然而，光伏系统并网接入的问题也逐渐浮出水面，尤其是在能源管理和电力调度方面。
本文将探讨光伏系统并网接入时的优化策略，以提高系统的效率和可靠性。
1. 光伏并网接入的基本原理光伏系统并网接入是指将光伏发电系统与电网连接，将光能转化为电能供电网使用。
光伏系统一般由光伏电池板、逆变器和电网组成。
光伏电池板将太阳能转化为直流电能，逆变器将直流电能转化为交流电能，然后将交流电能输送到电网。
2. 光伏系统并网接入的挑战虽然光伏系统并网接入具有明显的优势，如节能环保，但也面临一些挑战。
首先，光伏发电的输出受日照和天气条件的影响，不稳定性较强。
其次，光伏系统的功率波动会对电网的稳定性产生影响。
3. 光伏系统并网接入的优化策略为了克服光伏系统并网接入的挑战，下面提出几个优化策略：3.1 预测与控制通过光伏系统发电量的预测，可以帮助电网运营商做好调度安排，以便更好地利用光伏系统的发电能力。
通过对太阳辐射、天气情况等进行监测与分析，可以预测出光伏系统的发电量。
预测结果可以用于电网运营商的电力调度，以优化光伏系统的运行效率。
3.2 储能技术的应用储能技术能够将光伏系统的多余电能储存起来，在光伏系统输出变弱或无输出时释放电能。
通过应用储能技术，可以实现光伏系统的发电与用电之间的匹配，减少对电网的依赖，并提高系统的可靠性。
3.3 并网电流控制并网电流控制是为了防止光伏系统对电网的影响，避免电网波动过大。
在并网接入过程中，采用电流控制技术可以保持光伏系统输出电流与电网电流之间的平衡，降低电网的压力。
这需要在逆变器中增加相应的控制策略，以实现对并网电流的监测和调节。
3.4 基于智能算法的优化基于智能算法的优化策略可以实现对光伏系统并网接入过程中各参数的自动调节和优化。
例如，通过模糊控制、遗传算法等技术，可以优化光伏系统的发电效率、电网安全性等关键指标。
应用于光伏储能一体机的防逆流控制系统及方法
应用于光伏储能一体机的防逆流控制系统及方法防逆流控制系统及方法是光伏储能一体机中的关键技术之一，其作用是确保系统在光伏发电和储能过程中有效防止逆流现象，从而保障系统安全稳定运行。
以下是关于应用于光伏储能一体机的防逆流控制系统及方法的50条描述：1. 针对光伏储能一体机的防逆流控制系统，采用了双向直流-交流变换器来实现逆流控制。
2. 防逆流控制系统利用了智能逆变器技术，实现了对光伏储能一体机的逆流检测和控制。
3. 采用先进的数字信号处理技术，实现了对光伏储能一体机的逆流情况进行高效监测和响应。
4. 通过电流检测和反馈机制，防逆流控制系统能够准确地识别逆流情况并及时作出相应控制。
5. 控制系统采用闭环控制策略，根据逆流电流大小和方向进行动态调整，确保逆流控制的精准性和及时性。
6. 采用了软开关技术，有效减小了逆变器切换过程中的开关损耗，降低了逆流控制系统的能耗。
7. 通过智能功率控制算法，系统能够根据当前光伏和储能系统的工作状态，动态调整逆流控制策略。
8. 采用了并网逆变器技术，能够实现对接入电网的逆流电流进行高效控制和调节。
9. 采用先进的模块化设计，使得防逆流控制系统具有更高的可靠性和可维护性。
10. 控制系统结合了电气和电子双重技术，能够实现对多种逆流情况的精准控制。
11. 通过智能通信模块，防逆流控制系统能够及时传输逆流数据和控制指令，实现与监控中心的远程通信和监控。
12. 采用并网逆变器的防逆流控制系统，在并联光伏系统中的逆流控制效果更加显著和稳定。
13. 控制系统充分考虑了光伏和储能系统的动态特性，能够实现逆流控制的主动预测和响应。
14. 针对不同规模的光伏储能一体机，防逆流控制系统具有可扩展性，能够适应不同的系统容量需求。
15. 控制系统采用可编程逻辑控制器（PLC）技术，实现对逆流控制指令的灵活处理和动态调整。
16. 通过并网逆变器的防逆流控制系统，可实现光伏发电量的最大化利用和储能效率的提升。
太阳能光伏电站并网运行控制策略
太阳能光伏电站并网运行控制策略随着社会进步和科技发展，越来越多的能源被开发出来，其中太阳能光伏发电被广泛应用于家庭、企业和工业领域，并越来越受到政府的重视。
然而，在并网运行过程中，技术困难和安全问题是需要解决的主要问题之一。
本文介绍几种常见的太阳能光伏电站并网运行控制策略。
一、电压和频率控制策略在光伏电站发电时，如果输出电压和频率出现偏差，将会导致误差扩大并影响电网的稳定性。
因此，电压和频率控制策略是保证太阳能光伏电站安全运行的一项基础技术。
其中，电压控制策略主要是通过升降压器或者转换器来实现电池板的电压调节，进而控制电网电压的稳定性；频率控制策略则是通过控制电网中的发电和负载来实现电网频率的稳定性。
二、最大功率点跟踪控制策略对于太阳能光伏电站来说，最大功率点是电池板能够最大产生功率的点。
然而，由于光照和温度的变化，最大功率点会发生变化，因此需要对最大功率点进行跟踪。
最大功率点跟踪控制策略通常通过软件和硬件实现，通过对电池板电压和电流的监测来确定最大功率点的位置，进而控制电网中的发电量。
三、功率平衡控制策略太阳能光伏电站发电量的大小是受到自然条件和设备质量等因素的影响，因此在电网并网运行过程中，需要实现功率平衡控制策略。
功率平衡控制的目标是使得太阳能光伏电站发电功率与电网负荷的相互匹配，从而避免因为电网过载而导致的电网宕机和设备损坏等问题。
综上所述，电压和频率控制策略、最大功率点跟踪控制策略和功率平衡控制策略是太阳能光伏电站并网运行控制策略的主要方法。
这些策略的实现需要技术精湛和严谨的工程实践，能保证光伏电站正常运行。
同时，这些策略的出现和普及也为广大用户和企业带来了更多的选择和机会。
光伏发电系统的效率优化与并网控制策略
光伏发电系统的效率优化与并网控制策略光伏发电是一种利用太阳能直接转化为电能的可再生能源技术，其在可持续发展和环保方面具有巨大潜力。
然而，光伏发电系统的效率优化和并网控制策略是实现高效、可靠运行的关键。
本篇文章将探讨光伏发电系统的效率优化方法以及并网控制策略。
首先，光伏发电系统的效率优化是提高能量转换效率的关键。
随着太阳能发电技术的不断发展，如何提高光伏发电系统的转换效率成为了一个研究热点。
传统的光伏电池常常面临温度升高导致效率下降的问题。
因此，有效降低光伏电池的工作温度是提高光伏发电系统效率的重要方法之一。
研究表明，采用冷却系统，如水冷却，可以有效地降低光伏电池的温度，从而提高系统的发电效率。
其次，光伏发电系统的并网控制策略对于系统稳定运行非常重要。
随着太阳能发电的普及，光伏系统的规模不断扩大，各地的光伏电站接入电网的数量不断增加，因此并网控制策略就显得尤为重要。
一种常见的并网控制策略是基于功率的控制。
通过检测光伏发电系统的输出功率，控制系统可以根据电网的需求实时调整工作状态，以实现功率的匹配。
另外，还可以采用电压和频率的闭环控制策略，确保光伏发电系统的并网电压和频率稳定。
此外，光伏发电系统的效率优化和并网控制还可以通过使用最新的智能控制器和优化算法来实现。
智能控制器可以通过实时监测系统的各种参数，如温度、光照强度、电流和电压等，来优化系统的运行效率。
同时，利用优化算法，可以实现可调节的系统运行策略，如最大功率点跟踪（MPPT）和最佳工作点选择，以确保系统在不同工况下都能达到最佳的性能。
除了光伏发电系统自身的优化和控制策略，与之配套的储能技术也是提高系统效率的重要手段。
光伏发电存在不稳定性，在夜间或阴雨天无法进行发电，而储能技术可以将多余的电能存储起来，在需要的时候释放出来。
目前，常见的储能技术包括电池储能、超级电容储能和氢能储能等。
通过合理配置和管理储能系统，可以减少对电网的依赖性，提高发电系统的自洁能力。
光伏并网发电系统及其控制策略
中图分类号 ：Ｔ Ｍ６ １ ５
一
文献标识码 ： Ａ
文章编 号：１ ６ ７ ４ － ７ ７ １ ２（ ２ ０ １ ４ ） １ ６ － ０ ０ ５ ３ — ０ １
流多为 ５ ０ Ｈ ｚ 交流 电， 要 实现太 阳能 电池板输出能源 并入 电网， 需要通过 逆变器将太 阳能 电池输 出的直流 电转换 为交流 电。 光伏 发电系统的并 网控制 关键 在于，通过控制器和逆 变器将 太 阳能电池组输 出的电流 转换为 电网同频率 的输 入 电流 ，实 现 电 网功 率 因数 控 制 和 调 整 。 光 伏 并 网 系 统 逆 变 器 控 制 方 式 通 常 可 以 分 为 电 流 控 制 和 电压 控制 ，通 过 电源 输 出控 制和 逆变 器控 制并 联 实现 。 事实上 如果 光伏 逆变 器输 出系统可 以视 为容 量无 限 的恒压 源 ， 光 伏 电 源 和 电 网 电源 并 联 运 行 ， 为 确 保 电 网 稳 定 ， 需 采用相 应 的锁控 制 技术 ，在确 保系 统稳 定运 行 的前 提下 ， 实 现 光 伏 发 电 系 统 与 电 网 电 源 同步 ， 通 过 对 变 频 器 的 输 出 电压 的调整 以及 对相 位 系统输 出功 率大 小 的控 制实 现 ，然 而 ，因为锁 相环 的 响应速 度 比较缓 慢 ，系统 中逆 变器 输 出 电压往往 不易得到十 分精确 的控 制 ， 可 能导致流 通性 问题 ， 如果 未采 取一 定措 施 ，在通 常情 况下 ， 电压 源 并联 相 同的 功率 水平运 作方法 往往 不易 获得 最佳 性 能。如 果采 用逆 变 器输 出 电流控 制 的方法 ，则 仅仅 需要对 逆 变器 的输 出电流 进行 控制 ，来 完成对 电网 电压 的跟 踪 ，就可 以实现 并联 运 行 的 目的。 因为这 种控 制方 法 比较 简单 ，实现 方便 ，因此 应用 比较 广泛 。 当前光 伏并 网发 电的抓 哟模式 均 为 电源 源 输 入 和 电 压 源 输 入 控 制 的模 式 。 太 阳能光伏发 电技术拥有 十分广阔 的发展前 景，随着光 伏技术 的进 步和光伏产业规模 的扩大 ，未来太 阳能电池板光 电转 换 效 率 将 会 有 更 大 幅 度 的 提 高 ，太 阳能 光 伏 发 电成 本 也 会大大 降低 ，太 阳能 电池 的使用寿命也会进 一步提高 。当前 世界各 国军在太阳能光伏发电方 面给 予了大力支持 ，在政策、 法规等 方面给予 了充分 的支持，在世界范 围内形成 了太 阳能 光 伏 并 网 发 电 的 良好 研 究 环 境 和 发 展 环 境 。 在 世 界 能 源 日益 紧 张 ， 环 境 问题 日益 突 出 的 情 况 ，太 阳 能光 伏 发 电作 为 可 再 生新能源具有令热鼓舞 的发展前景 ，虽然 目前在太 阳能光伏 发 电方面 还存在一些技术 性难题，但我们相信 随着研究 的不 断深入，未来太 阳能光伏 发 电技术必将迎 来更快发展 ，并在 我 国能源结构 中 占据 重要位置 ，为满足人 民生活质量提 升要 求 作 出 新 的 贡献 。 参考文献： ｆ １ １ 石定 寰 ． 中国新 能源与可再生能源年鉴 ｆ Ｍ】 ． 北京 ： 中 国可再 生 能 源 学会 ， ２ ０ ０ ９ ： １ － ３ ． ［ ２ ］ 李安 定 ． 太阳能光伏发 电 系统 工程 ［ Ｍ］ ． 北京 ： 北京工 业大学 出版社 ， ２ ０ ０ １ ： １ — 和环 境污 染 是当前 人类 的文 明面临 的最 大挑 战，石 油、煤炭 的无度 开采 和使用 ，直接 导致大气层破坏 、 温 室效应加重 ，酸雨等 灾害频发 。环境污 染和破坏最终必将 给人类 自身 的生存 和发展带来直接威 胁。随着社会经济 的发 展和地球人 口的增加，对能源 的需求 和依赖程度不 断加剧， 对 资源型化学燃料 的开采逐年增加 ，一方 面导致地球资源变 得更加短缺 ，同时对环 境造成 了不可 逆转的严重破坏 。如 何 统筹解决好经济 发展、能源消耗 、环 境污染等系列 问题成 为 全人类需要面对 的共 同课题 。近年来 绿色新能源 的开 发和 利 用 已经取得 了实质 性进展，光伏 技术 的出现使清洁可 再生能 源 的利用和开 发成 为可能 。太 阳能光 伏发 电技术作为最新 的 绿色 能源 技术 以其 巨大 的开 发潜 力成 为众 多 国家 的研究 方 向。地球所有 能源 几乎全部 由太 阳能转化形成 ，太 阳能是人 类生存发 展的最重要能源形 式，太阳能开发和利用对 人类 生 活方式和文 明进程 有着不可 替代的作用 。虽然 当前太 阳能光 伏发 电的成本 依然较高 ，但我们 可 以预见 ，经过人们 的不断 努力 ，太 阳能作为一种几乎永不 枯竭的能源可能在未 来成为 人类最重 要的能源供给形式 ，太 阳能的开发和利用 具有无法 估 量 的潜 力 和 未 来 。 二 、最 大 功 率 点 跟 踪 控 制 策 略 太 阳能 电池是光伏 半导体材料吸收光 能的半导体材料 的 光伏 效应 的使用能够生 效后产生的现象 。类似 的半导体材料 的太 阳能 电池和二极管 的基本特征吸收光 线时， 由光子激发 的电子 一空穴对 ，会产 生分 离力。太阳能 电池 的光 电转换 的 最 小单位 ，一般不作根据 需要许多系列和平行 重新组建后 的 太 阳能 电源 ，太 阳能电池 单元和包经过 串并联的 电池组件 ， 太 阳能 电池组件 阵列。因为太阳能 电池 的最 大功率点受温度 和 光 照 影 响 ，所 以在 不 同 的 工 作 环 境 下 ， 为 了 使 太 阳 能 电池 输出最大功率 ，就要让 太阳能 电池 的参 数和负载取得最佳 匹 配 ，才 能获得最大输 出功率 。 在线性常规 电气系统及设备 中，为确保获得最大 负载 功 率，经常需要警醒 负载匹配工作 ，以便 使供 电系统 的内阻与 负载系统 内阻基 本一致，此时 负载 系统可 以获得功率值会 达 到最大 。对于供 电系统 内阻恒 定的情况 ，可采取 内阻和外阻 相 同 的 方 法 获 取 输 出 功 率 最 大 值 ，然 而 在 太 阳 能 光 伏 供 电 系 统中，太 阳能 电池 的 内阻会受 到温 度、负载 、光强等 因素的 影响 ，太 阳能 电池 的 内阻始终 处于变化状态 ，无法通 过 内阻 与外 阻相 同的简单方式获取最 大输 出功率 。比较 常用 的方法 是实施太 阳能最大功率点跟踪 控制 ，使负载和太 阳能 电池阵 列 的直 流 转 换 器 增 加 ，通 过 电源 开 展 的 占空 比调 节 实 现 太 阳 能 电池列阵输 出功率最 大，并实现最大功率的跟踪 控制 效果 。 三 、光伏发 电系统 的并 网控制 太 阳 能 电池 板 输 出 的 电 流 为 直 流 电 ，而 公共 电网 侧 的 电
光伏电站无逆流并网接入系统设计与控制策略.doc
光伏电站无逆流并网接入系统设计与控制【摘要】本文主要论述光伏电站用户侧低压并网，自发自用，不考虑向公共电网输送电能，讨论无逆流并网方式下的并网接入设计与无逆流控制策略。
V【关键词】光伏发电用户侧并网低压并网无逆流逆功率保护J 0引言随着传统能源的日益枯竭，寻找新能源替代的问题变得越来越迫切，太阳能作为一种可再生的清洁能源，并可持续利用，光伏发电受到了大力支持。
本文主要论述光伏电站用户侧低压并网（4 00V）,自发自用，不考虑向公共电网输送电能，讨论无逆流并网方式下的并网接入设计与无逆流控制策略。
丿本文依托某4 MW屋面光伏电站，研讨无逆流并网接入的工程实现方法，通过方案比选，选择合理的逆功率控制工程方案及控制策略。
最后通过工程实例验证结果。
V 1概况丿1.1目前国内光伏发电主要形式1 V）大型地面并网光伏电站。
本类项目多位于光照资源好的西部荒漠地区,所发电量全部上网，多采用上网电价补贴形式。
2）屋面光伏并网电站（BAP V或BIPV）O本类项目多位于城市、开发园区等负荷密集区，根据所发电量并网情况分以下几种：A）所发电量全部上网，采用电价补贴或每瓦造价补贴。
B）自发自用，富裕电量上网，多采用每瓦补贴，富裕电量采用火电脱硫电价上网。
C）自发自用（无逆流并网）；多采用每瓦补贴。
4丿本文主要讨论屋面光伏电站用户侧无逆流并网。
屋面光伏电站多为用户侧并网，多采用0.4KV或10KV并入企业内部电网, 自发自用，不向公共电网输送电能。
2逆功率控制方案的选择与分析<2.1某4MW光伏项目情况：丿某工程屋面安装4MW光伏并网发电系统,采用用户侧并网方式，自发自用。
光伏电站以8 回4 00V 线路接入B、C、D厂房的变电所400V狈叽采用无逆流的并网方式，光伏电能就地消耗，并在B、C、D厂房变电所400V 侧设置逆功率保护装置。
<2. 2 几种无逆流并网接入方案厂方案一:逆功率继电器控制方案4特点：系统逆功率时，立即断开光伏回路与电网的连接。
光伏并网发电防逆流方案设计
光伏并网发电防逆流自动控制技术方案和实施方案保定特创电力科技有限公司1工程概况光伏电源并网供电系统，与其公众电网配电系统（380V低压侧供电）一起并网供电。
鉴于对于负荷变化控制有特殊要求，一方面需要供电部门保证用户的供电质量和可靠性，同时使光伏电源能正常工作，充分发挥光伏能源经济效益和试验与示范作用。
另一方面，光伏电源的运行不应影响配电系统的安全，不允许光伏电源通过低压配电380V网络向电力系统倒送电，同时最科学合理使用光伏电源供电，减少用户用电成本。
因此，需要对光伏电源进行安全控制。
本装置的任务是对配电变压器的低压侧380V侧进行实时监测；对光伏电源进行必要的控制。
采用专门为其设计的微机装置和控制电路，这样可以保证保护动作快速性和控制的准确性。
2 工程配置原则1、可靠性：提供成熟技术和可靠方案，保证电网运行安全。
2、先进性：工程施工不影响正常供电。
3、拓展性：工程方案易于拓展，有利于将来的升级改造。
4、智能性：先进的逻辑分析和控制手段，合理有效地提供清洁能源。
3 方案概述光伏电源工程供电系统的运行方式：光伏电源并网供电由光伏逆变器经过主变低压380V侧后，并网于供电局主进线线路。
图纸见附图。
根据以上运行方式，这时的逆功率监控装置控制要求如下：电流测量点为变压器的低压侧(或系统主进线)380V电力局总入口电流：IA,IB,IC。
（由CT来）电压测量点为变压器的低压侧380V并网电压：UAB、UBC。
（电压直接采集来）1、两个CT互感器的倍率为A/5A；根据现场配置，精度0.5级2、电压回路接线,为直接采集式.直接接在并网380V侧即可.3、每个并网点需要控制的逆变器为3-6台，15KW. 20KW.4、控制逆变器的方式为通过交流接触器分,合闸逆变器的交流侧方式。
3.1解决方案基于以上分析，我们提出以下解决方案：在每个并网点的低压侧电力局公网入口处安装一台TC-3065逆功率监控装置。
实时监测380V低压线路的电流电压和功率方向、幅值，同时TC-3065逆功率监控装置控制多路接触器,控制逆变器的交流输出，TC-3065逆功率监控装置的外围设备（如电流互感器、空开、通讯线缆），用户需根据图纸设计自行安装在现场的低压交流配电柜或者低压侧计量柜内，户内柜体嵌入式安装方式。
