各类电气控制接线图75种
各类电气控制接线图，非常全面！1.可控硅调速电路2.电磁调速电机控制图3.三相四线电度表互感器接线4.能耗制动5.顺序起动，逆序停止6.锅炉水位探测装置7.电机正反转控制电路8.电葫芦吊机电路9.单相漏电开关电路10.单相电机接线图11.带点动的正反转起动电路12.红外防盗报警器13.双电容单相电机接线图14.自动循环往复控制线路15.定子电路串电阻降压启动控制线16.按启动钮延时运行电路17.星形- 三角形启动控制线路18.单向反接制动的控制线路19.具有反接制动电阻的可逆运行反接制动的控制线路20.以时间原则控制的单向能耗制动线路21.以速度原则控制的单向能耗制动控制线路22.电动机可逆运行的能耗制动控制线路23.双速电动机改变极对数的原理24.双速电动机调速控制线路25.使用变频器的异步电动机可逆调速系统控制线路26.正确连接电器的触点27.线圈的连接28.继电器开关逻辑函数29.三相半波整流电路图30.三相全波整流电路图31.三相全波6脉冲整流原理图32.六相12脉冲整流原理图33.负载两端的电压在一个周期中，每个二极管只有三分这一的时候导通（导通角为120度）。
负载两端的电压为线电压。
34.直流调速原理功能图35.电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
36.三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V 三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
37.单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
逆变器电气原理接线图
04DC05 黑色 182 cm BVR-1.5(黑)
-DC(铜排):5
04DC06 黑色 200 cm BVR-1.5(黑)
-DC(铜排):6
-X6
10407
20408
-P5
黑色 182 cm
黑色 200 cm
BVR-1.5(黑) BVR-1.5(黑)
PV电压灯板 J1 J2
-U1 功率模块A
P1 P3
0404 黑色 120 cm RVV4*0.3
0405 黑色 120 cm RVV4*0.3
0406 黑色 120 cm RVV4*0.3
-DCS.24 / 7.1 -DCS.-24 / 7.0 -DCS.M / 7.0 -DCS.G / 7.0
-S1
V+ V- M GND
直流电流传感器
+DC(铜排):3
-DW.C(铜排):6
05A04 黑色 174 cm BVR-1.0(黑)
05B04 黑色 174 cm BVR-1.0(黑)
05C04 黑色 174 cm BVR-1.0(黑)
-DW.C(铜排):3
-DW.C(铜排):4
-DW.C(铜排):5
-DW.C(铜排):6
05A09 黑色 54.2 cm BVR-16(黑)
1
2
3
4
5
A
B
C D E
F G
H
I
1
2
3
4
5
6
7
8
9
10
A
B
C
D E
F
G
H
设 计 王佳渊 校 核 袁育新 批 准 马超群
版本 V1.0 日期 2014/8/15
开关、电机、断路器、电热偶、电表接线图大全 (135张图
开关、电机、断路器、电热偶、电表接线图大全（135张图）
这是非常齐全的一篇电工接线图的文章，包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图，希望能帮到想学这些专业的朋友，不是专业的也可以看一下懂得这些原理，以免家里电路有问题的时候出现手忙脚乱的现象，但是前提必须在安全的情况下动手去做，毕竟比较危险，电不能开玩笑的。
一、开关接线图一开单控开关接线图
二三开连体单控开关接线图
一开五孔单控插座接线图
一开双控开关接线图
四开单控开关接线图
二三开双控开关接线图
二、断路器、接触器控制回路：
三：热电偶：
四、电能表：
三相四线电度表互感器接线
电源线从互感器P1进的接线方式
电源线从互感器P2进的接线方式
三相四线电度表互感器接线
电源线从互感器P1进的接线方式
三相三线电度表接互感器电路
单相电能表的接线
电源从P1进
电源线从P2穿过（逆穿）接线图
汇总
3个单相电度表互感器接线
电源线从P1面穿过
互感器二次线端接电流表不分彼此
五、其他：单相电机顺逆转控制
控制顺逆转
电葫芦吊机
六、电动机：。
火电厂24V电源原理接线图
扬州恒春-电气原理图-接线图-功率

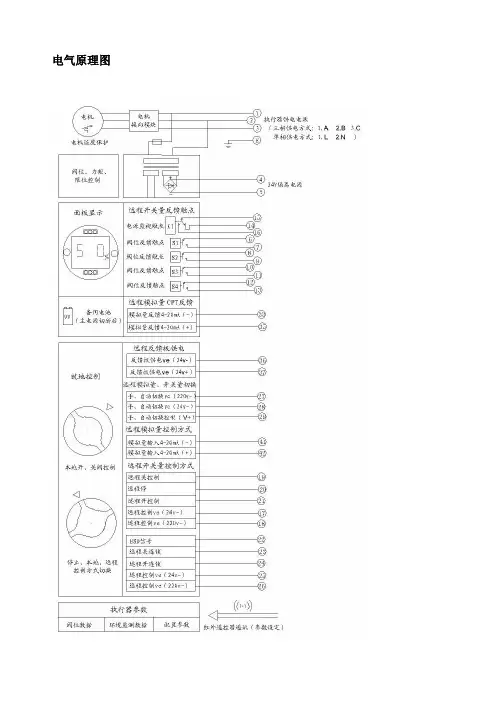

三相电源 A(380V)、单相电源 L（220V） (18) 三相电源 B(380V)、单相电源 N（220V） (19) 三相电源 C(380V) 执行器内部供电输出，额定 24V DC (+) 执行器内部供电输出，同(4)配对 (27) 指示触点 S1-1 指示触点 S1-2 指示触点 S2-1 指示触点 S2-2 指示触点 S3-1 指示触点 S3-2 指示触点 S4-1 指示触点 S4-2 远程监视触点 S0-1 (常闭端) 远程监视触点 S0-2 (公共端) 远程监视触点 S0-3 远程控制输入之关阀连锁 远程控制输入之开阀连锁 远 程 控 制 输 入 之 公 共 端 -ve 20-60V AC/DC 远程控制输入之公共端-ve 60-220V AC (28) (29) (30) (31) (32) (33) (34) (35) (36) (37) (38) (39) (40) (41) (42) (43) (20) (21) (22)
CKDJ 接线图
电气参数
执行机构型号 CKDJ10 CKDJ25 CKDJ40 CKDJ60 CKD4 CKD10 CKD16 CKD25 CKD40 CKD60 CKD100 CKD160 CKD250 CKD300 电机堵转电流（A） 电机额定电流（A） 电机标准功率 （KW） 保险丝容量（A） 0.9 1.2 2.3 2.6 2.1 4.1 6.6 7.8 12 16 25 25 25 25 0.42 0.56 1.15 1.32 0.4 1.0 1.5 2.3 4.0 5.3 6.9 6.9 6.9 6.9 0.035 0.05 0.07 0.095 0.09 0.26 0.40 0.65 1.0 1.4 2.5 2.5 2.5 2.5 5 5 5 5 5 10 10 15 20 25 30 30 30 30
电气二次接线识图(保护原理、接线图)
1、图E-103为直流母线电压监视装置电路图，请说明其作用。
答：直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。
KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。
图E-103直流母线电压监视装置接线图2．说明图E-104直流绝缘监视装置接线图各元件的作用。
答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。
当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。
此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。
正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。
），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。
若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。
假如正极发生接地，则正极对地电压等于零。
而负极对地指示为220V，反之当负极发生接地时，情况与之相反。
电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。
335b三菱接线原理图
FX1N-40MT
COM5 Y014 Y015 Y016 Y017
脉冲
8 9 29 41 7 1 2 37 36 4 6
方向
24+
COM
COM0 Y000
COM1 Y001 COM2
接红色
o5 1Y
接白色
接黑色
CNX2 U(3) V(2) W(1)
HL1
HL2
HL3
MADD1207003
0V
VCC
描
写
