光缆线路设计技术标准
光缆施工及设计相关规范

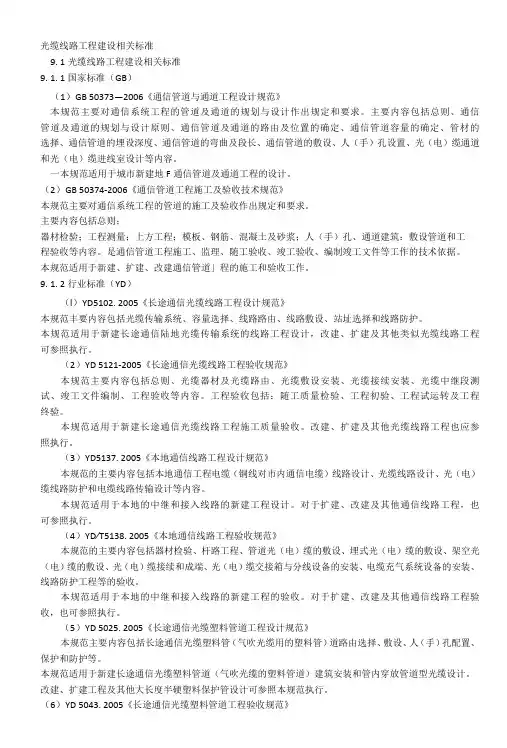

光缆线路工程建设相关标准9. 1光缆线路工程建设相关标准9. 1. 1国家标准（GB）（1）GB 50373—2006《通信管道与通道工程设计规范》本规范主要对通信系统工程的管道及通道的规划与设计作出规定和要求。
主要内容包括总则、通信管道及通道的规划与设计原则、通信管道及通道的路由及位置的确定、通信管道容量的确定、管材的选择、通信管道的埋设深度、通信管道的弯曲及段长、通信管道的敷设、人（手）孔设置、光（电）缆通道和光（电）缆进线室设计等内容。
一本规范适用于城市新建地F通信管道及通道工程的设计。
（2）GB 50374-2006《通信管道工程施工及验收技术规范》本规范主要对通信系统工程的管道的施工及验收作出规定和要求。
主要内容包括总则；器材检验；工程测量；上方工程；模板、钢筋、混凝土及砂浆；人（手）孔、通道建筑；敷设管道和工程验收等内容。
是通信管道工程施工、监理、随工验收、竣工验收、编制竣工文件等工作的技术依据。
本规范适用于新建、扩建、改建通信管道」程的施工和验收工作。
9. 1. 2行业标准（YD）（l）YD5102. 2005《长途通信光缆线路工程设计规范》本规范丰要内容包括光缆传输系统、容量选择、线路路由、线路敷设、站址选择和线路防护。
本规范适用于新建长途通信陆地光缆传输系统的线路工程设计，改建、扩建及其他类似光缆线路工程可参照执行。
（2）YD 5121-2005《长途通信光缆线路工程验收规范》本规范主要内容包括总则、光缆器材及光缆路由、光缆敷设安装、光缆接续安装、光缆中继段测试、竣工文件编制、工程验收等内容。
工程验收包括：随工质量检验、工程初验、工程试运转及工程终验。
本规范适用于新建长途通信光缆线路工程施工质量验收。
改建、扩建及其他光缆线路工程也应参照执行。
（3）YD5137. 2005《本地通信线路工程设计规范》本规范的主要内容包括本地通信工程电缆（铜线对市内通信电缆）线路设计、光缆线路设计、光（电）缆线路防护和电缆线路传输设计等内容。
光纤光缆技术规范
光纤光缆技术规范
1．光纤光缆的安装标准
（1）光纤光缆设计应参照有关缆线装配标准，设计应注意：
a．应满足由于环境、频率和材料的变化，以及需要保证传输信号传
输特性的要求，信号不受损耗和失真的要求；
b．衰减限制应保持光纤光缆中每条纤维的信号在给定频段的衰减小
于所规定的限值；
c．光纤的绝缘应能抵抗正常的环境，如低湿度、低温度、高温度、
湿度、空气中的尘埃等，确保光纤的可靠性和安全性；
d．应考虑装配密度，提高灵活性和容错性，确保光纤光缆的可靠性；
e．装配上要考虑绝缘材料的厚度、股层的厚度、股层的变形、固定
点的准确性等因素；
f．要在光纤的安装中考虑安全性，确保光纤的安全运行，并考虑到
可维护性及可重新安装及可维修性；
g．应考虑光纤和装配的耐久性，确保光纤的可靠性和产品性能；
h．应考虑光纤光缆的通用性，确定装配的技术要求，避免留下技术
缺陷及使用中的局限性；
i．应考虑光纤光缆的保护，避免受损耗及污染，以保证光纤的可靠性。
（2）光纤光缆的安装
a．地面安装：要求地面安装的光纤光缆，其路径不应与电力线并经，保持50－100mm间距；。
光缆行业标准和国家标准

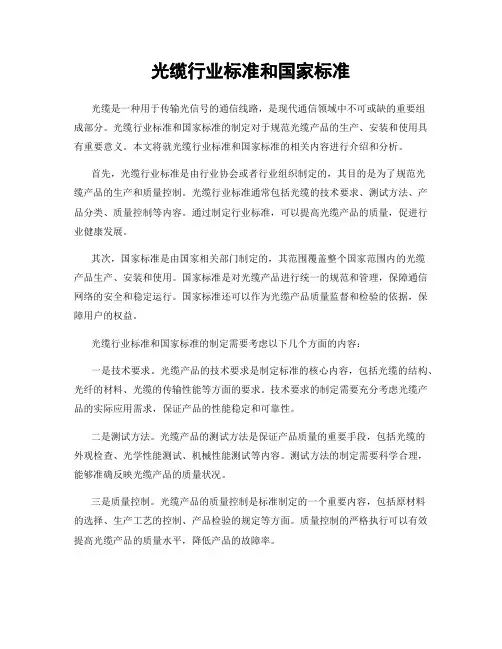

光缆行业标准和国家标准光缆是一种用于传输光信号的通信线路，是现代通信领域中不可或缺的重要组成部分。
光缆行业标准和国家标准的制定对于规范光缆产品的生产、安装和使用具有重要意义。
本文将就光缆行业标准和国家标准的相关内容进行介绍和分析。
首先，光缆行业标准是由行业协会或者行业组织制定的，其目的是为了规范光缆产品的生产和质量控制。
光缆行业标准通常包括光缆的技术要求、测试方法、产品分类、质量控制等内容。
通过制定行业标准，可以提高光缆产品的质量，促进行业健康发展。
其次，国家标准是由国家相关部门制定的，其范围覆盖整个国家范围内的光缆产品生产、安装和使用。
国家标准是对光缆产品进行统一的规范和管理，保障通信网络的安全和稳定运行。
国家标准还可以作为光缆产品质量监督和检验的依据，保障用户的权益。
光缆行业标准和国家标准的制定需要考虑以下几个方面的内容：一是技术要求。
光缆产品的技术要求是制定标准的核心内容，包括光缆的结构、光纤的材料、光缆的传输性能等方面的要求。
技术要求的制定需要充分考虑光缆产品的实际应用需求，保证产品的性能稳定和可靠性。
二是测试方法。
光缆产品的测试方法是保证产品质量的重要手段，包括光缆的外观检查、光学性能测试、机械性能测试等内容。
测试方法的制定需要科学合理，能够准确反映光缆产品的质量状况。
三是质量控制。
光缆产品的质量控制是标准制定的一个重要内容，包括原材料的选择、生产工艺的控制、产品检验的规定等方面。
质量控制的严格执行可以有效提高光缆产品的质量水平，降低产品的故障率。
总的来说，光缆行业标准和国家标准的制定是保障光缆产品质量和安全的重要手段，对于推动光缆行业的健康发展具有重要意义。
希望相关部门和企业能够加强标准制定的研究和实践，共同推动光缆行业标准和国家标准的不断完善和提高，为我国通信网络的建设和发展做出积极贡献。
通信线路设计技术标准(新)

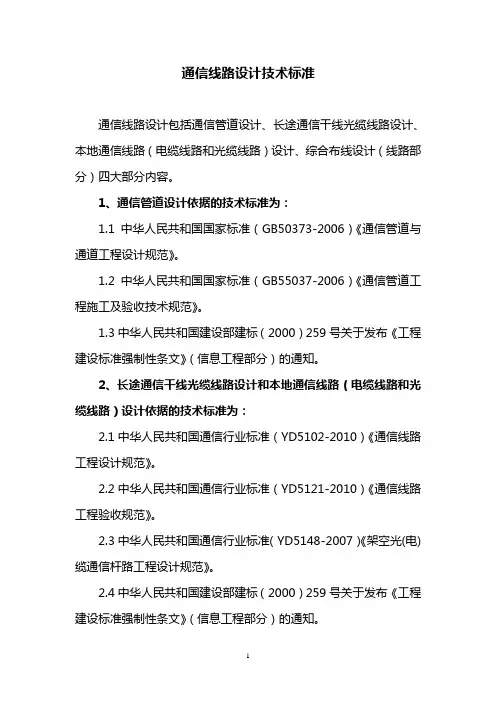

通信线路设计技术标准通信线路设计包括通信管道设计、长途通信干线光缆线路设计、本地通信线路（电缆线路和光缆线路）设计、综合布线设计（线路部分）四大部分内容。
1、通信管道设计依据的技术标准为：1.1中华人民共和国国家标准（GB50373-2006）《通信管道与通道工程设计规范》。
1.2中华人民共和国国家标准（GB55037-2006）《通信管道工程施工及验收技术规范》。
1.3中华人民共和国建设部建标（2000）259号关于发布《工程建设标准强制性条文》（信息工程部分）的通知。
2、长途通信干线光缆线路设计和本地通信线路（电缆线路和光缆线路）设计依据的技术标准为：2.1中华人民共和国通信行业标准（YD5102-2010）《通信线路工程设计规范》。
2.2中华人民共和国通信行业标准（YD5121-2010）《通信线路工程验收规范》。
2.3中华人民共和国通信行业标准（YD5148-2007）《架空光(电)缆通信杆路工程设计规范》。
2.4中华人民共和国建设部建标（2000）259号关于发布《工程建设标准强制性条文》（信息工程部分）的通知。
3、综合布线设计依据的技术标准为：3.1中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）。
3.2中华人民共和国国家标准《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2000）。
3.3中华人民共和国通信行业标准YD/T926-2001《大楼通信综合布线系统》。
3.4中华人民共和国建设部建标（2000）259号关于发布《工程建设标准强制性条文》（信息工程部分）的通知。
山西信息规划设计院有限公司郭志君2010年10月20日。
光缆技术规范

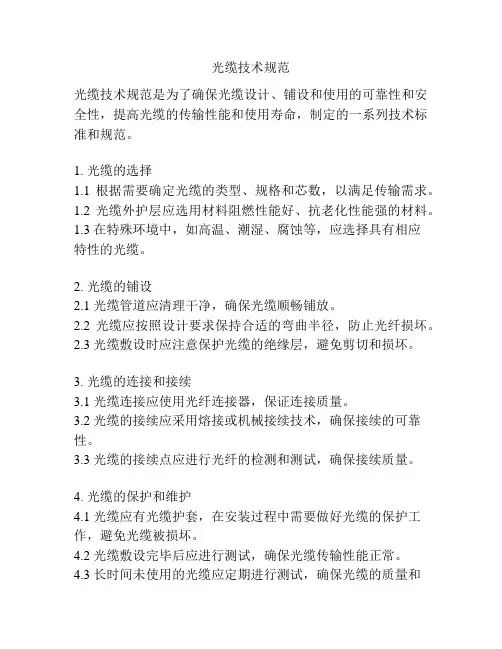

光缆技术规范光缆技术规范是为了确保光缆设计、铺设和使用的可靠性和安全性，提高光缆的传输性能和使用寿命，制定的一系列技术标准和规范。
1. 光缆的选择1.1 根据需要确定光缆的类型、规格和芯数，以满足传输需求。
1.2 光缆外护层应选用材料阻燃性能好、抗老化性能强的材料。
1.3 在特殊环境中，如高温、潮湿、腐蚀等，应选择具有相应特性的光缆。
2. 光缆的铺设2.1 光缆管道应清理干净，确保光缆顺畅铺放。
2.2 光缆应按照设计要求保持合适的弯曲半径，防止光纤损坏。
2.3 光缆敷设时应注意保护光缆的绝缘层，避免剪切和损坏。
3. 光缆的连接和接续3.1 光缆连接应使用光纤连接器，保证连接质量。
3.2 光缆的接续应采用熔接或机械接续技术，确保接续的可靠性。
3.3 光缆的接续点应进行光纤的检测和测试，确保接续质量。
4. 光缆的保护和维护4.1 光缆应有光缆护套，在安装过程中需要做好光缆的保护工作，避免光缆被损坏。
4.2 光缆敷设完毕后应进行测试，确保光缆传输性能正常。
4.3 长时间未使用的光缆应定期进行测试，确保光缆的质量和性能。
5. 光缆的标识和记录5.1 光缆的端子应进行标识，方便管理和维护。
5.2 光缆的铺设和连接点应有详细的记录，包括位置、长度、接头等。
5.3 对光缆的维护和测试结果应进行记录，供日后参考和查询。
6. 光缆的紧急处理和修复6.1 在光缆出现线路中断或故障时，应及时进行紧急处理和修复。
6.2 线路中断或故障的原因应进行分析和检测，以避免同类问题的再次发生。
6.3 光缆紧急处理和修复后，应进行测试和验证，确保正常使用。
总之，光缆技术规范的制定和遵守，有助于提高光缆的可靠性和安全性，保障光缆的传输性能和使用寿命。
对于建设和维护光纤通信网络具有重要意义。
《通信光缆技术标准》
λy
1550
1625
1550
1625
衰减系数最
大值/
（dB/km）
1级
0.36
0.22
0.36
0.36
0.36
0.22
0.36
0.22
0.36
2级
0.40
0.25
0.40
0.40
0.40
0.25
0.40
0.25
0.40
注1：1625nm波长下的规定值为暂定值。
注 2：1383nm≤λy≤1480nm.当λy=1383nm 时，在整个波长扩展区都可使用；当λy>1383nm 时，波长扩展区内大于λy的波长可以使用。
IEC60793-1-4光纤 第1部分 总规范 传输特性和光学特性试验方法IEC60793-1-5光纤 第1部分 总规范 环境性能试验方法
IEC60793-2光纤 第2部分 产品规范IEC60794-1-1光缆 第1部分 总规范 总则
IEC60794-1-2光缆 第1部分 总规范 光缆性能基本试验方法IEC60794-2光缆 第2部分 产品规范
（2）负责解释设备技术标准；
（3）负责批准本设备技术标准的变更；
；
GB/T15972.2-1998光纤总规范第2部分尺寸参数试验方法 GB/T15972.3-1998光纤总规范第3部分机械性能试验方法 GB/T15972.4-1998光纤总规范第4部分传输特性和光学特性试验方法 GB/T15972.5-1998光纤总规范第5部分环境性能试验方法
包层直径um
包层不圆度%
芯同心度误差um
涂履层直径um
着色层直径um
包层/涂履层同心度误差um
ADSS光缆技术要求规范书
实用标准文档农网项目光缆工程全介质自承式光缆All dielectric self-supporting optical fiber cable技术规范书2014年9月目录一、总则 (3)二、工程概况 (3)三、技术规范 (3)四、气象条件 (12)五、质量保证及培训 (12)六、技术文件、资料和图纸 (12)七、设计联络会 (13)八、试验及验收 (13)九、售后服务 (14)八、包装、运输要求 (14)所需材料一览表 (15)一、总则本技术规范所列之技术要求为工程最基本技术要求，投标方应根据本技术要求配置可靠、性能要求应不低于有关的中华人民共和国国标、技术先进的产品和系统方案。
本技术规范所提技术参数和功能要求、性能指标等为满足工程需要而必须的最基本要求。
本技术规范未详细提及的技术指标，电力行业标准，IEC标准，当某一项要求在上述几种标准中不一致时，要求投标方选择较高标准执行。
二、工程概况本工程建设详见工作量表分别接入周边110kV、35kV变电站及变电所。
光缆与现有10kV、35kV线路同杆架设，少部分采用新建木电杆架空线路。
三、技术规范1 光纤1.1光缆中同一类型的二氧化硅系光纤，其芯数应符合光缆规格要求。
同批光缆产品内同类型的光纤应使用同一种设计、相同材料和相同工艺制造出来的光纤。
1.2用于成缆的单模光纤的涂覆层结构、光纤强度筛选水平、模场直径和尺寸参数、截止波长、1550nm波长上的宏弯损耗和传输特性均应符合GB/T 9771的有关规定；光纤带的特性应符合YD/T 979中的有关规定。
1.3松套管中的光纤，应采用全色谱来识别，其标志颜色应符合GB/T 6995.2的规定，并不褪色、不迁移。
若松套管中含多组光纤束，则没束光纤应包扎标记纱，标记纱的颜色应符合GB/T 6995.2的规定。
光纤标志颜色的悠闲顺序见表1，光纤带的色谱识别应符合YD/T 979中的有关规定。
原始的色码在整个光缆的设计寿命内应可清晰辨认。
通信光缆的选用和敷设技术标准
安徽电力通信光缆的选用和敷设技术标准一、光纤的选用1．1光纤1.1.1应选用张力大于5N的单模光纤；1.1.2目前应以选用G.652光纤为主；1.1.3当能预计到今后确需采用TDM10Gbit/s及其以上和DWM系统方式时，宜选用G.655型光纤。
1．2工作波长1.2.1应根据网络级别、所用光纤的类型、系统速率及系统工作方式等因素合理选用光纤的工作波长。
1.2.2 1.2.2 G.652光纤，155、622Mbit/s系统方式，宜选用1310nm工作波长；复用段距离较长时，可选用155nm工作波长。
1.2.3 1.2.3 G.652光纤，2.5、10Gbit/s和N×2.5 Gbit/s系统方式，宜选用155nm工作波长。
1.2.4一个工程应选用一个工作波长。
二、光缆选择2.1光缆芯数确定2.1.1应根据远期（如10--15年）业务需求、网络冗余需求、预期的系统方式、系统配置以及新业务发展需求等分段配置光缆芯数。
如某段光缆与上级的规划路由重复，应统一考虑光缆芯数的配置。
2.2.2电力系统光纤通信建设，应综合考虑率通信系统、计算机网络、保护通道及有线电视等的信号传输，国家电力公司有关部门推荐：干线光缆一般应选择16--36芯，地区级电力通信组网一般应选择8--16芯。
2.2光缆结构的选择2.2.1光缆型号和结构的的选用，应根据光缆敷设的环境和条件、采用的敷设方式和保护措施来综合考虑。
2.2.2根据不同的敷设方式，光缆的机械性能应符合表1要求：2.2.335KV 线路同杆架设时，根据带电安全距离和光缆对地高度的要求，可选择在输电线下挂设钢绞线+普通光缆的方式，特殊情况下可选择ADSS光缆；与110KV及以上线路同杆架设时应选择ADSS。
经由变电所电缆沟的光缆一般应选择无金属光缆。
2.2.4架空和管道光缆宜采用钢带纵包聚乙烯外护层，光缆内充填混和物等结构。
2.2.5直埋光缆应采用聚乙烯内护层+聚乙烯粘接接护套+钢带纵包铠装+聚乙烯外护层，或采用聚乙烯内护层+铝+聚乙烯粘接接护套+双钢带绕包+聚乙烯外护层。
光缆国家标准最新标准表
光缆国家标准最新标准表光缆是一种用于传输光信号的通信线路，它在现代通信领域中扮演着至关重要的角色。
光缆的国家标准是保障光缆产品质量和使用安全的重要依据，也是推动光缆产业发展的重要支撑。
随着技术的不断发展和更新，光缆国家标准也在不断更新和完善，以适应新的需求和挑战。
光缆国家标准最新标准表包括了各个方面的内容，涵盖了光缆的材料、结构、性能、测试方法等多个方面。
其中，光缆的材料标准主要包括光纤、光缆中的金属材料、填充物、护套材料等的要求和测试方法；光缆的结构标准主要包括光缆的层构、芯数、线型、强度成员等的要求和测试方法；光缆的性能标准主要包括光缆的传输性能、机械性能、环境适应性等的要求和测试方法；光缆的测试方法标准主要包括光缆的长度测量、损耗测试、抗拉强度测试、弯曲性能测试等的测试方法。
光缆国家标准的制定和更新是一个复杂而严谨的过程，需要充分考虑到光缆在不同应用场景下的需求和特点，以及行业发展的趋势和需求。
在制定光缆国家标准时，需要广泛征求行业内专家和企业的意见和建议，充分调研和分析国内外相关标准和技术发展动态，确保光缆国家标准与国际接轨，并能够适应国内市场的需求。
光缆国家标准最新标准表的发布对于光缆行业和相关领域具有重要的指导意义和推动作用。
一方面，它为光缆产品的研发、生产、检测和应用提供了明确的技术要求和标准，有利于提高光缆产品的质量和可靠性，推动光缆产业的健康发展；另一方面，它为光缆行业的技术创新和发展提供了有力的支持和保障，有利于推动光缆行业向高端化、智能化、绿色化方向发展。
总的来说，光缆国家标准最新标准表的制定和更新是光缆行业发展的重要支撑和保障，也是推动光缆行业向高质量发展的关键。
希望光缆行业各相关企业和机构能够密切关注光缆国家标准的动态和变化，积极参与标准的制定和更新，共同推动光缆行业朝着更加健康、可持续的方向发展。
相信在各方的共同努力下，光缆行业的未来一定会更加光明。
sj 野战光缆标准
sj 野战光缆标准在野战光缆标准（sj）中，光缆是一种用于传输光信号的通信线路，具有高带宽、低损耗、抗干扰等特点，广泛应用于通信、数据中心、互联网等领域。
野战光缆的标准化工作对于保障通信设备的互操作性、提高通信网络的可靠性和安全性具有重要意义。
本文将对野战光缆标准进行详细介绍，包括其定义、分类、技术要求等内容。
野战光缆是一种用于军事野外通信的光缆产品，具有抗拉、抗压、抗弯曲等特点，能够适应复杂恶劣的野外环境。
野战光缆标准（sj）是针对这类产品制定的技术规范，旨在规范其设计、制造、测试和应用，确保其在野外通信中能够稳定可靠地工作。
首先，野战光缆标准（sj）对光缆的分类进行了详细说明。
根据用途和结构特点，野战光缆可分为多种类型，如光纤通信用野战光缆、光纤传感用野战光缆、光纤供电用野战光缆等。
每种类型的光缆都有其特定的技术要求和测试标准，野战光缆标准（sj）对其进行了规范，以便于生产厂家和用户进行技术交流和产品选择。
其次，野战光缆标准（sj）对光缆的技术要求进行了详细描述。
这包括光缆的结构设计、材料选用、工艺要求、性能指标等方面。
例如，光缆的结构设计应具有良好的抗拉性能和抗外界环境干扰能力；材料选用应符合国家标准，保证光缆的安全可靠性；工艺要求应严格执行，确保光缆的制造质量；性能指标包括传输性能、机械性能、环境适应性等，应满足国家标准和行业要求。
最后，野战光缆标准（sj）对光缆的测试方法和测试要求进行了规定。
光缆产品在生产出厂前需要进行严格的测试，以验证其性能指标是否符合标准要求。
测试方法包括光学性能测试、机械性能测试、环境适应性测试等，测试要求包括测试条件、测试设备、测试步骤、测试结果判定等。
这些规定对于保证光缆产品的质量和可靠性具有重要意义。
综上所述，野战光缆标准（sj）是对野战光缆产品进行技术规范的重要文件，其制定和执行对于保障野外通信的安全可靠具有重要意义。
希望本文对野战光缆标准有所帮助，也希望相关行业单位能够严格执行标准要求，提高野战光缆产品的质量和可靠性。
标准光缆标准规范
第一章总则第1.0.1条本暂行规定(以下简称规定)是电信网光纤数字传输系统安装工程施工质量检验、随工检验和竣工验收的依据。
适用于长途、市内通信的新建、扩建和改建的光缆线路和传输设备安装工程。
本规定也可供其它光纤数字传输系统安装工程参考。
第1.0.2条本规定未列入的内容应按设计文件办理。
第1.0.3条各种光缆线路工程和传输设备安装工程所用器材的程式、规格、质量等均应符合本规定和设计文件的要求；工程中不准使用未经鉴定合格的器材。
第1.0.4条在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定。
建设单位应通过工地代表加强工地的质量检查，做好随工检验。
第1.0.5条本规定光缆线路工程部分的内容以结合光缆施工的特点为主，一般的线路常规工序，可按部颁相关线路工程施工及验收技术规范执行。
第1.0.6条施工单位制定的施工操作规程应贯彻本规定的要求。
第1.0.7条施工中应严格执行部颁的各种法规，在施工安全方面应贯彻执行电信线路、设备安全技术操作规程的规定。
第1.0.8条本规定的解释权与修改权属邮电部。
1、光缆线路工程第二章光缆及器材检验第一节一般规定第2.1.1条施工单位在开工前，应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应作重点检查。
对光缆、连接器（活接头）等还应进行光学特性、电特性的测试。
第2.1.2条工程所用光缆器材必须有产品质量检验合格证，应核对厂方提交的产品测试记录所列项目及指标，是否符合国家或部颁标准和设计要求，或订货合同规定。
第2.1.3条对不符合要求的光缆、器材不得使用。
属一般缺陷修复合格后方可使用。
第2.1.4条经过检验的光缆、器材，应做好记录。
第2.1.5条光缆、连接器等光学特性、电特性测试的一般规则：1、测试方法应按CCITT建议的规定。
2、测试仪表应经过计量部门校验取得合格证。
第二节光缆单盘检验第2.2.1条核对单盘光缆的规格、程式和制造长度应符合订货合同规定或设计要求。
移动通信光缆线路工程施工技术标准和要求
3
6.2/7 用采均、拉线顺的线拉方四、线拉力泄、线拉端终、线拉杆角、3 。程工格合不为则否 �做不能不更�数档杆大扩意任而做难作工众群口借得不。处一做杆挡 23 每�线拉凌防�线拉方四�处一做杆挡 8 每�线拉风防�线拉方双.2 .570 �1 于小得不小最�时求要到不达制限形地于由�1�1 为比高距线拉、1 线拉、四 。程工格合不为够不深埋�求要的表深洞杆电合符 要定一深埋杆 H 及以、杆接品、杆接单、杆端终、杆角、杆线直、11 。全安缆光保 确�护保管料塑加应�时开避 法无如�木树开避量尽应路杆缆光、01 。分公 05 各下上面地�分公 001 度高�分公 08 径直 �为格规墩护�护保墩护做应�时带地沙流及滩河、区山越穿在路赶、9 。缓平与皱线吊使量尽�式程杆电定决�伏起形地据根、8 。上以米 5.5 在度高�时 路公间乡过�上以米 5.6 在应度高时道省、道国过�上以米 5.7 在度高�时 路铁过�中其�行执准标范规照按要�时路道种各越跨在路线缆光、7 。分公 03 底坑距盘卡下�分公 04 面地距 盘卡上、底盘加杆角地田水、地软松�底盘加时要须必杆立地田水、6 。分公 02—01 斜倾线拉向应稍杆�后立树杆端终、5 。分公 04—02 为值移内 杆木�分公 51—01 为值移内杆泥水�移内做点角转路线在应杆角、4
7
移国中喷上�底白分公 05×02�求要司公动移照按号喷的杆电、51ຫໍສະໝຸດ 。号杆、×—×、县××、动
。米 5.2 面地距端底号喷�排编端 B 向端 A 按序顺号编杆电、41 。定固钉卡料塑用采况情殊特�缆光和线吊定固攀拉打用采般一
时放布直垂缆光�线吊定固板夹用采般一�时挂墙壁墙沿缆光、31
损得不�弯形蛇现出得不�观美齐整�致一紧松要后放布缆光、21
6
通信光缆传输线路工程设计规范
1.0.1 《长途通信干线光缆传输系统线路工程设计规范》（简称本规范）适用于新建长途通信干线陆地光缆传输系统的线路工程设计。
改建、扩建及其他类似光缆线路工程可参照执行。
1.0.2 工程设计必须遵守相关法律法规，贯彻国家基本建设方针政策，合理利用资源，节约建设用地，重视文物和环境保护。
1.0.3 工程设计必须保证通信网整体通信质量，技术先进、经济合理、安全可靠。
设计中应当进行多方案比较，努力提高经济效益，降低工程造价。
1.0.4 工程设计应合理利用已有网络设施和装备器材。
1.0.5 工程设计必须选用符合国家或相关行业主管部门有关技术标准要求的材料和设备，未取得入网许可证的产品不应在工程中使用。
1.0.6 工程设计应与通信发展规划相结合。
建设方案、技术方案、设备选型应以网络发展规划为依据，充分考虑远期发展的可能性。
1.0.7 当本规范与国家相关网络技术体制、进网要求、技术标准有矛盾时，应以后者为准；与本规范引用的标准及规范有矛盾时，应以本规范为准。
1.0.8 在特殊情况下执行本规范的条款确有困难时，应充分阐述理由，提出解决方案，并呈有关主管部门审批。
1.0.9 本规范未尽事宜，可参照现行相关设计规范或暂行规定执行。
5.6 架空光缆敷设安装要求5.6.1 长途架空光缆线路，应根据不同的负荷区，采取不同的建筑强度等级。
线路负荷区的划分，应根据气象条件按表 5.6.1 确定。
表 5.6.1 划分线路负荷区的气象条件负荷区别轻负荷区中负荷区重负荷区超重负荷区气象条件冰凌等效厚度（mm）≤5≤10≤15≤20结冰时温度-5℃-5℃-5℃-5℃结冰时最大风速（m/s）10101010无冰时最大风速（m/s）25///注1：冰凌的密度为0.9g/3立方厘米，如果是冰霜混合体，可按其厚度的二分之一折算为冰厚。
注2：最大风速应以气象台自动记录10分钟的平均最大风速为计算依据。
5.6.2 长途架空线路的负荷区，应根据建设地段的气象资料，按照平均每十年为一周期出现的最大冰凌厚度和最大风速选定。
QGDW 11590-2016 电力架空光缆缆路设计技术规定
Q/GDW 11590—2016
前言
为规范电力架空光缆缆路设计技术，制定本标准。 本标准由国家电网公司基建部提出并解释。 本标准由国家电网公司科技部归口。 本标准起草单位：国网河南省电力公司、国网河南省电力公司经济技术研究院、深圳市特发信息股 份有限公司 本标准主要起草人：魏胜民、刘湘莅、齐道坤、郭新菊、席小娟、程宏伟、李本良、樊东峰、苏海 芳、梁晟、张海宁、徐常志、邓伟峰、路晓军、胡鑫、谢武、刘存凯、彭永年、郭正位、景川、肖波、 李勇、陈晨、杨敏、王文峰。 本标准首次发布。 本标准在执行过程中的意见或建议反馈至国家电网公司科技部。
国家电网公司 发 布
2017 - 05 -25 实施
Q/GDW 11590—2016
目次
前 言 .............................................................................. II 1 范围 .............................................................................. 1 2 规范性引用文件 .................................................................... 1 3 术语和定义 ........................................................................ 1 4 总则 .............................................................................. 3 5 路由选择 .......................................................................... 3 6 气象条件 .......................................................................... 3 7 光缆选择 .......................................................................... 4 8 光纤选型 .......................................................................... 5 9 金具及附件 ........................................................................ 6 10 光缆线路敷设安装 ................................................................. 7 11 缆路防护 ......................................................................... 8 12 设计深度规定 ..................................................................... 9 13 附属设施 ......................................................................... 9 附录 A（规范性附录） 典型气象区 ..................................................... 10 附录 B（资料性附录） G.652B 光纤的主要技术指标 ...................................... 11 附录 C（资料性附录） G.652D 光纤的主要技术指标 ...................................... 12 附录 D（资料性附录） G.655B 光纤的主要技术指标 ...................................... 14 编制说明 ............................................................................ 16
移动通讯光缆线路工程施工技术标准和要求
8、根据地形起伏，决定电杆程式，尽量使吊线皱与平缓。
9、赶路在穿越山区、河滩及流沙地带时，应做护墩保护，护墩规格为：直径80公分，高度100公分，地面上下各50公分。
10、光缆杆路应尽量避开树木，如无法避开时，应加塑料管保护，确保光缆安全。
11、直线杆、角杆、终端杆、单接杆、品接杆、以及H杆埋深一定要符合电杆洞深表的要求，埋深不够为不合格工程。
四、拉线1、拉线距高比为1：1，由于地形限制达不到要求时，最小不得小于1：075.2.双方拉线（防风拉线）每8挡杆做一处，四方拉线（防凌拉线）每32挡杆做一处。
不得借口群众工作难做而任意扩大杆档数，更不能不做，否则为不合格工程。
3、角杆拉线、终端拉线、泄力拉线、四方拉线的顺线拉、均采用7/2.6钢绞线，双方拉线采用7/2.2钢绞线。
4、飞线杆和杆距在100—150米以上时，采用人字加丁头拉线，加副吊线。
5、防风拉线采用180公分地锚铁柄，地锚铁柄出土长度为30公分，其它拉线地锚铁柄长为210公分，地锚铁柄出土长度为30—60公分。
6、角杆角深在15米以内可做一条拉线，角深在15米以上做两条拉线。
角杆拉线在平分线左右偏差不超过5公分。
7、角杆拉线抱箍做在吊线上方10公分处，防风拉线抱箍做在吊线抱箍下方10公分出，四方拉线顺线拉做在吊线抱箍上方15公分处，顶头拉线和吊线同用以个抱箍。
8、按照设计要求，拉线上把和中把、吊线接头、终端全部采用缠绕法，其具体规格为：拉线上把、吊线接头、吊线终端为：衬环外缠绕10公分，间隔3公分，在缠绕10公分，最后留10公分余线并绑扎；拉线中把规格为：衬环外缠绕15公分，间隔28公分，再缠绕10公分，最后留10公分余线并绑扎。
9、拉线地锚石埋深按照杆高相关标准执行，并与电杆形成45度夹角。
10、拉线地锚出土点不得偏差5公分，偏差5公分以上为不合格。
11、在市区、居民区、乡村内、道路旁以及人畜经常出入的地方，拉线根部采用绝缘警示管保护。
光缆设计规则及取费标准
广东省电信有限公司深圳市分公司光缆工程设计规则及取费标准一.设计规则：根据广东省电信有限公司深圳市分公司建设部2002年以来历次会审纪要精神，经与建设单位主管部门商定，市公司所属光缆工程设计执行如下规定：1.我院所有的市公司光缆工程设计基本文本格式均按“广东省电信有限公司深圳市分公司光缆工程设计”样本套用统一标准模板（含说明、预算和图纸），再根据本工程具体情况进行增减，补充完善。
2.所有设计文本中的设计依据应有省、市公司的文号（计财立项批文），所有图纸上的设计方案与施工工艺均应反映在设计说明内，所有预算中的依据，费率和单价均应反映在预算说明内。
设计说明、工程预算与施工图纸三者应一一对应。
3.所有管线工程设计自2003年1月起，均按《深圳市电信局“管线资源管理系统设施、设备编码规则”》（深电[2001]17号文）规定的线路设施编码统一规则执行。
4.光缆路由要选择A端与B端最合适的较近路由，光缆要尽量选择管道敷设方式。
如果对周围的原有接入网光纤节点或分配点的分布情况不是很了解,要根据各分局光缆规则确定方案并向分局的技发部和各营业中心的相关人员咨询。
5.光缆工程设计任务下达后，各专业设计室应向建设单位运维部门申请本期工程光缆编号，标注在光缆系统图上。
市电信工程按市局管线资源系统编码规则编制光缆编号。
同时写入设计说明中“本工程光缆编号为````````”6.管线工程设计路由图上应有本工程用人（手）井全程统一编号（注在图上井的下方），通信管道上已有的管线资源管理系统中人（手）井固定编号同时加注在图上井的上方。
架空杆路编号同此办理。
（编号顺序由A端到B端）7.光缆接头位置应尽量避开局前、分支等已有多个电缆接头的人（手）井。
为方便施工及维护，光（电）缆接头编号均从A 端至B端顺编。
8.预留光缆原则上不盘留在机房内，视适当位置盘留在机房外墙、电杆或局前井内。
当局前井空间不足时，可前移盘留在局前第二或第三个井内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光缆线路设计技术标准
1、中继段光纤衰减指标
型二氧化硅系单模、长波长光纤，油膏采用抗低温（-50℃）纤膏缆膏；护套材料宜选用上海石化、北欧化工或美国陶氏的PE护套料。
光缆结构选用金属加强构件，松套层绞填充式的GYTS 型光缆。
其光缆线路中继段传输衰减指标应符合下表规定：
【注:设计取定标称盘长为3km时，平均盘长取定为
3km，单个光纤熔接接头衰耗，光纤接头平均衰耗=3公里=Km；设计取定标称盘长为2km时，平均盘长取定为，单个光纤熔接接头衰耗，光纤接头平均衰耗=公里=Km；】根据公式计算，中继段光纤线路衰减符合传输系统要求。
2、光纤技术参数指标
型光纤主要技术性能参数指标如下表：
（1）光缆主要技术性能指标如下表：
表光缆的允许拉伸力和压扁力的机械性能指标表
为便于识别光纤，其光纤和松套管必须由色谱标志，松套管采用全色谱标志，面向光缆A端看，在顺时针方向上松套管序号增大，松套管序号及其对应的颜色应符合下表要求：
每盘光缆两端应分别有端别识别标志，面向光缆看，在顺时针方向松套管序号增大时为A端，反之为B端；A端标志为红色，B端标志为绿色。
4、光缆接头盒技术指标
光缆接头盒容量为48-144芯。
其主要技术性能应符合下列要求：
（1）环境性能
①环境温度：工作时为-40-----+65℃
储存及运输为-25----+60℃
②大气压力：70kPa～106 kPa。
（2）机械性能
①光缆接头盒封装完毕后，光缆接头盒内充气压力为100kPa±5kPa，浸入常温清水容器中稳定观察15分钟应无气泡溢出，或稳定观察24小时气压表指示应无变化。
②光缆接头盒应能承受1000N轴向拉伸力，时间不小于1分钟。
光缆接头盒与光缆接合处应能承受100N轴向压力，时间不小于1分钟。
（3）接头盒结构与功能
①接头盒两侧的光缆金属护层和加强芯构件具有电气可连、可断和接地的功能，所有金属件与大地间的绝缘电阻应不小于20000MΩ。
②接头盒外壳具有安装接地引出装置，用以将光缆接头盒内及光缆中的金属构件引出接地，直埋光缆的光缆接头盒外壳还应具有光缆线路监测尾缆引出的功能。
③接头盒内光纤安放装置应有序地存放光纤接头、保护件及其预留光纤，接头盒内盘留光纤长度大于2×0.8M；预留光纤盘放的曲率半径应不小于37.5mm，对光纤（1310nm、1550nm）不产生附加衰耗。
同时光纤盘内每根光纤均有明显的纤号识别标记。
5、光缆ODF架
光缆ODF架是光缆在中继站实现终端与传输网络实现连接的设备，可以实现光纤的直通、盘储和光纤的熔接、调度功能。
主要技术指标如下：
光纤连接器损耗（含插入、互换、重复性）＜。
光纤连接器回波损耗：PC型≥40dB。
光纤连接器插拔耐久寿命＞1000次。
绝缘电阻：接地装置与机架间的绝缘电阻≥2×
104MΩ/500V（直流）。
耐电压水平：箱体间的耐压≥3000V（直流），/1min内无击穿，无飞弧现象。
工作温度：-40℃~+60℃；
相对温度: ≤95%(+40℃时)；
大气压力: 70Kpa～106Kpa。
