2M专线解决方案
电力调度网2M电路资源节省方案
电力调度网2M电路资源节省方案众所周知，目前国内电力调度网都是通过SDH设备与PCM设备配合承载着电力生产所需的话音、远动、计算机信息等数据。
但PCM设备这款产品的专用性，需要成对使用，所以它在使用的过程中也存在着一些端弊。
调度中心、变电站、发电站等通信站点多而分散，每个变电站或发电站的业务通信种类较少，一般情况下只需传送的电力调度数据主要有调度专线电话信息、行政电话信息和自动化远动信息。
而且目前变电站或发电站都采用传统的点对点通信方式，即调度中心站与每一个变电站或发电站各配置一套PCM设备，如果有5个变电站的话，就等于调度中心有5台PCM设备分别与5个变电站的5台PCM设备点对点传输(如图1)。
针对于一般变电站的通信量也不大，每个站点也就是 10~20路话路数左右就可以满足需求，而一路2M通道可以传输30路话路，只占用了1/2左右的2M电路，所以这种组网方式并没有充分利用2M电路。
图1(PCM设备点对点传输)针对上述情况，数字交叉连接设备(DXC)可以很好的解决这一问题。
它是一款能够将任意一个64k时隙交叉连接，设备内部配有多路2M连接口，通过内置的交叉矩阵和软件控制，某个E1端口的某个用户时隙都可以连接到任意一个E 1端口的任意一个用户时隙，从而实现不同E1端口的时隙交叉连接功能。
数字交叉连接设备工作原理很简单，它可以将第1路2M电路里的第1时隙数据交叉连接到第2路2M电路里的第1时隙数据，如果没有数字交叉连接设备的话，第 1路2M电路里的第1时隙只能与第1路2M电路里的第1时隙数据相连接。
如图2所示，来自调度中心的的2M电路PCM信号都分别带有调度电话业务、远动业务和会议电话业务等信息，被送至调度中心的64 Kbps数字交叉设备;64 Kbps数字交叉设备利用其时隙交叉功能，把来自5个远端站不同PCM设这种情况充分利用了PCM板卡各个模块插槽位，减少调度中心PCM板卡数量，节省资金。
备的同一种业务挑选出来，汇聚成一个或多个2 Mbps信号。
点对点专线(2M)优秀设计
厦门闽成丰企业点对点专线（intex）技术方案（初稿）福建移动通信厦门分公司2011－1－13目录一、项目背景 (3)二、需求分析 (3)2.1客户基本情况 (3)2.2接入方式选择 (4)2.3接入带宽需求 (4)2.4 V.35接口接入 (4)三、技术解决方案 (5)3.1 SDH技术解决方案概述 (5)四、工程投资估算 (6)五、项目建设周期 (6)一、项目背景随着移动技术的飞速发展，基于移动技术开发的企业应用全面解决方案逐渐为各大、中型企业所接受并广泛应用，并深切体会到由此带来的管理革新及成本优化给企业所创造的价值。
移动专线接入业务自推向企业以来，公认的价值在于：方案综合性：能同时将中国移动手机、固定电话结合于一体，为企业提供多重优惠；业务多样化：以移动专线接入作为企业基础通信平台，可不断拓展为无线网络信号覆盖、综合类语音专线接入、移动互联网接入、移动GPRS综合应用等；用户厦门闽成丰电脑技术有限公司通过对移动业务的了解申请移动互联网点对点专线业务。
二、需求分析2.1客户基本情况客户需要一条厦门市海沧区翁角路858号（Intex Development Co Ltd）到厦门市思明区曾厝垵软件园华讯楼-1楼机房之间的点对点专线。
从勘察现场来看，A端厦门市海沧区翁角路858号（Intex Development Co Ltd）最近的移动基站就在客户企业所在园区的明达塑料基站（离客户基站约600米）。
客户要求将光缆跳至客户自有基站内即可，客户会使用已建自有线路将尾纤跳入客户位于办公大楼1楼的机房内（约200米）。
客户有足够的机柜预留给光缆接入使用，而B端思博公司已使用移动的SDH 155M作为该专线总头，只需做相应的数据，无需架设设备和拉纤。
2.2接入方式选择近年来，宽带光接入FTTx相关技术及其应用发展迅速，也已经成为国际范围内的热点之一。
宽带业务成为与竞争对手差异化竞争的焦点，SDH作为新一代理想的传输体系，具有路由自动选择能力，上下电路方便，维护、控制、管理功能强，标准统一，便于传输更高速率的业务等优点，能很好地适应通信网飞速发展的需求。
2M故障处理总结
2M电路常见故障及处理案例【摘要】本文介绍了2M电路常见故障分析，供大家参考共同提高维护水平。
【关键词】2M 误码接地目前传输终端电路大部分是2Mbit/s电路，我们传输维护工作最常见的事就是2Mbit/s电路开通及障碍处理。
造成故障的因素概括的说主要包括设备问题、光线路问题、配置问题、电缆及接头问题、电源及接地问题等几大类，本文就维护中的实际案例分类讨论。
由于水平所险，文中不当之处，敬请各位同仁批评指正（注：案例中的传输设备如没有特殊说明均指华为Optix 系列产品）。
一、设备问题造成2M故障常见的设备故障有：支路板失效、交叉板失效、线路板失效、时钟板失效、其它单板失效等，单板问题一般可以通过网管监控到，通过更换单板可解决问题，但对于个别的软故障，判别比较困难，则需要逐步对可能原因进行排除。
案例1某本地传输网结构如下（图1）：在B节点STM-16环为系统1，STM-4环为系统2, A点与D点原已开通2E1电路，且运行正常。
图1某日根据申请从A到D新开2E1电路，配置完成后发现D点支路板对应通道上报LP-RDI告警且A点支路板对应通道上报TU-AIS告警。
首先怀疑业务配置可能有问题，对环上各节点业务配置进行查询，没有发现问题。
在B点将该业务所用时隙分别在系统1和系统2内配置成为穿通，结果A点告警消失，D点仍有告警，说明问题应该出在STM-4环上。
再将本次新开电路在STM-4环上所用时隙在D点配置为穿通，而将业务改下在C点，则没有出现非正常告警，说明问题出在D节点上，有可能是交叉板和支路板匹配问题或者设备原器件老化（经查D点交叉板版本很低）。
将业务配置恢复，去D点将原备用的交叉板换为高版本交叉板，对交叉板强制倒换后，新开电路非正常告警消失，将主用交叉板也进行了更换,能顺利进行倒换。
回A点对新开电路进行全程误码测试，一切正常。
后经厂家检修，替换下的交叉板确实有故障。
二、光线路问题造成2M故障此类故障一般由光线路故障引起，可通过网管告警或性能数据分析判断，对光缆线路进行相应处理解决。
集团专线组网方案介绍--数据专线、互联网专线
Z端：芜湖分部
用户机房
局端机房
骨干层 汇聚层
A端：合肥总部
支路侧：2M 线路侧：155M
接入层 交换机 FE/E1 协议转换器 SDH/MSTP SDH/MSTP
用户端可使用SDH将E1侧信号至用户侧，用户端使用协转 将E1转为以太网信号。 FE/E1协议转换器必须成对使用，并且是同一厂家产品。
-18-
接入层
接入层 汇聚层
联的路由器接口，接口速率一 般是155M，1个155M可以划 分为63个2M子接口。
接入层
网点n
v35转换器
路由器 交换机
市农行网点机房
-22-
案例分析：某农行案例
省农行需开通省行至合肥市 下属的68个网点专线，以满足 金融业务、监控业务、多媒体 业务的带宽需求，各网点带宽 需求为16M带宽，每个网点需通 过vlan区分，各网点处于不同 的局域网内，各网点用户设备 为路由器，接口为100M以太网 接口，省农行中心点为GE接口 总结：VIP客户，以太网专线， 需实现vlan隔离，带宽要求高， 安全性要求高，售后级别要求 高，建议通过SDH/PTN方式开通，
MSAP/PTN/S DH/PDH+V.3 5/协转
MSAP/PTN/S DH/PDH+BN C双通
MSAP/PTN/S DH/PDH+RJ 48转换电缆
MSAP/PTN/S DH
MSAP/PTN/S DH/PDH+FE/ E1转换器
MSAP/PTN/ MSTP
SDH/PTN比PDH更可靠，对重要集团客户优选PTN/SDH。SDH比PTN的自愈性要强 用户设备为FE口时，PTN/MSTP比SDH+FE/E1协转的方式更简单，维护更方便。 用户中心机房如有多条2M专线，建议用户使用带CPOS接口的路由器
传输设备2M对接问题分析

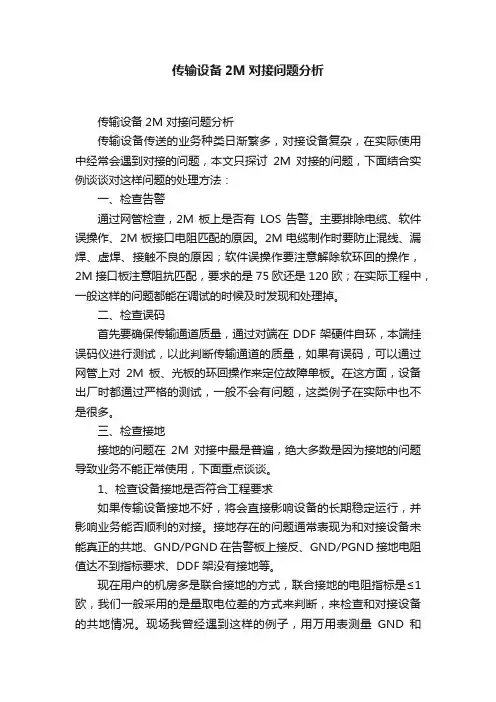

传输设备2M对接问题分析传输设备2M 对接问题分析传输设备传送的业务种类日渐繁多，对接设备复杂，在实际使用中经常会遇到对接的问题，本文只探讨2M对接的问题，下面结合实例谈谈对这样问题的处理方法：一、检查告警通过网管检查，2M板上是否有LOS告警。
主要排除电缆、软件误操作、2M板接口电阻匹配的原因。
2M电缆制作时要防止混线、漏焊、虚焊、接触不良的原因；软件误操作要注意解除软环回的操作，2M接口板注意阻抗匹配，要求的是75欧还是120欧；在实际工程中，一般这样的问题都能在调试的时候及时发现和处理掉。
二、检查误码首先要确保传输通道质量，通过对端在DDF架硬件自环，本端挂误码仪进行测试，以此判断传输通道的质量，如果有误码，可以通过网管上对2M板、光板的环回操作来定位故障单板。
在这方面，设备出厂时都通过严格的测试，一般不会有问题，这类例子在实际中也不是很多。
三、检查接地接地的问题在2M对接中最是普遍，绝大多数是因为接地的问题导致业务不能正常使用，下面重点谈谈。
1、检查设备接地是否符合工程要求如果传输设备接地不好，将会直接影响设备的长期稳定运行，并影响业务能否顺利的对接。
接地存在的问题通常表现为和对接设备未能真正的共地、GND/PGND在告警板上接反、GND/PGND接地电阻值达不到指标要求、DDF架没有接地等。
现在用户的机房多是联合接地的方式，联合接地的电阻指标是≤1欧，我们一般采用的是量取电位差的方式来判断，来检查和对接设备的共地情况。
现场我曾经遇到这样的例子，用万用表测量GND和PGND的电位差几乎是零，但是用钳式地阻仪测量却有27欧的接地电阻，所以最好是用地阻仪来测量接地的情况。
我司传输设备接地要求如下：A．单板-48V地与-48V GND隔离。
B．单板屏蔽板通过面板接设备外壳，在单板内没有电气连接。
C．防雷保护地仅与保护器件连接，在接地端子处与系统工作地汇接。
D．防雷保护地、系统工作地、-48V GND三者之间的电压差小于1V。
2M高速链路组网配置指导方案1
2M高速链路组网配置指导方案1、编写目的本方案主要用于指导HLR，FLR，SC，MLS等需要以简型机组网的系统进行2M高速链路组网。
在2M高速链路组网时，需要根据话务模型计算所需2M链路数和每模块处理能力，以及模块间通讯负荷。
2、组网模型图1 组网模型在目前ZXC10-HLR/FLR/SC/MLS组网中，以简型机组网为主，连接两个HSTP平面，两个HSTP多数为华为和贝尔的交换设备。
ZXC10产品系统扩容时，采用增加简型机模块的方式增加处理能力，相应的需要增加信令链路以增加与HSTP信令交互的带宽。
影响ZXC10产品组网方式的因素有：模块数，2M链路数和模块间通讯流量。
下面分别介绍这三个影响因素的处理方式。
3、影响组网的因素a、模块数模块数主要受每模块处理能力的限制。
采用如下计算公式：模块数＝系统总处理能力÷每模块处理能力b、2M链路数2M链路数的计算按照每条2M链路0.2Erl的最大负荷进行计算，得出满足系统最大处理能力的要求，需要的链路总数。
采用如下公式计算：2M链路数＝安全系数×系统总信令消息量单向最大值÷（2Mbit×0.2）注1：系统总信令消息量单向最大值由于信令链路是双向链路，在收发两个方向上的负荷都不能超过0.2Erl，所以计算链路数时取单向最大值。
单位是bit。
注2：安全系数考虑模型与实际的差异，可以采用安全系数，提高系统对负荷冲击的冗余。
安全系数 > 1。
c、模块间消息流量根据上述公式计算出的模块数和2M链路数，可能无法实现负荷分担，而负荷不均必然导致模块间消息流量的增加。
因此需要根据实际组网情况，考虑是否使用HCOM板或16时隙MPMP进行模块间通讯。
同时版本中需要考虑增加SCCP优选和MTP优选功能降低模块间通讯流量。
4、几种组网参考方案a、模块数>2M链路数这时，部分模块不能配置2M链路，由此引起较多模块间消息流量。
推荐组网方式：●每模块最多一条2M；●采用HCOM进行模块间通讯；●采用SCCP优选和MTP优选方案；b、模块数＝2M链路数（模块数<=3）这时，每模块刚好一条2M链路，出向的负荷基本可以均匀，模块间通讯流量与入向负荷有关。
地铁传输2m业务内容及流程详解
地铁传输2m业务内容及流程详解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!地铁传输2M业务是指在地铁网络中，通过2Mbps速率的传输链路进行数据传输的业务。
传输2M障碍处理
传输2M障碍处理2M障碍是传输专业和交换专业最常遇见的障碍之一，要能及时准确地处理这类障碍，除了必须要对2M原理有清楚的认识以外，还必须能将2M原理准确地运用到障碍处理中。
一．2M电路原理从物理上看，2M电路的连通是通过收线和发线共同完成的。
75Ω的线材俗称同轴电缆，每根收线和发线实际上是由芯线和屏蔽线（或称地线回路）来连通。
要保证一个2M电路的正常连通，必须正确地连接这四根线，同时要注意收发互相连通。
如图：设备之间通过2M线路连接以后，传送的2M信号的格式是PCM格式，具体的原理可以参见有关专业书籍。
由于传输距离的限制，连通距离较远的两设备中必须有采用光缆和其它技术的传输设备。
二．常见告警分析。
收线上最常见到的故障情况有LIS，AIS，LFA，LMF等，其产生的原理和可能的原因如下：LIS，又叫断线告警，一般是指不能从收线上收到有效的电平信号，或者不能收到任何信号。
产生的段落在离本端收线最近的一段同轴电缆上，一般是由于线断、接头焊接工艺不良等。
但要注意的是，当两端设备配合较好的情况下，同轴电缆的屏蔽线断开不会产生LIS 告警。
AIS，又叫全1码告警，俗称上游告警。
一般是指本端能正常收到信号电平，而信号流中没有包含任何有用信息。
该告警指示的段落在直接连通设备的上游方向，可能的原因有：对端设备没有进入正常工作状态、对端设备停电、对端光端机工作不正常、光缆中断、本端光端机工作不正常、SDH电路没有开放等。
LFA，帧失步告警。
是指0时隙中的帧失步信号连续3次以上丢失，该告警信号的消失条件是连续收到三次以上的帧失步信号。
该告警的原因一般是对端设备的问题。
可能的原因是对端时钟不同步或者设备故障。
LMF，复帧失步告警。
是指用于一号信令的16时隙上的复帧信号丢失。
如果所开放的电路是七号信令，或者其它非一号信令的业务，那么本端是不应该出现该种类的告警的。
如果开放的是一号信令，则该故障的出现是对端设备的问题。
但由于设备本身只能通过收线上接收的信号来判断故障，因此，在收线上发现故障以后，必须要从发线上通知对端设备自身收告警，即RJA，又叫对端告警或者对告，该告警通过传输直接向对端传送，对端设备收到RJA告警以后也将停止业务的处理。
宽带专线业务解决方案
宽带专线业务解决方案汇报人：日期:•引言•解决方案总体概述•宽带专线业务解决方案详细介绍•宽带专线业务解决方案比较分析•宽带专线业务解决方案实施步骤及建议目•结论与展望录01引言当前信息技术的发展趋势是向着数字化、网络化和智能化方向发展，宽带网络作为信息技术的关键基础设施，对于社会和经济的发展具有重要意义。
随着各行业的信息化进程不断加速，对于宽带网络的需求也日益增长，尤其是对于高带宽、低时延、高可靠性的网络需求。
背景介绍业务需求企业需要实现内部网络与外部网络的互联互通，实现数据的高速传输和实时交互。
企业需要实现网络的智能化管理，提高网络的可用性和可靠性，降低网络维护成本。
企业需要实现业务的数字化转型，提高业务效率和用户体验，增强企业的竞争力。
02解决方案总体概述提供安全的网络连接，具有较高的保密性和数据完整性。
安全性稳定性灵活性具有稳定的网络连接，能够保证数据传输的可靠性。
支持多种网络协议和服务，能够根据客户需求定制解决方案。
030201提供高达100Mbps的宽带速度，满足企业日益增长的网络需求。
高速度采用可靠的宽带技术，确保网络连接的稳定性和可用性。
可靠性采用SSL加密技术，保护企业数据的安全性和完整性。
安全性需要支付高额的专线费用，可能会增加企业的运营成本。
成本高需要专业的技术人员进行配置和维护，可能会增加企业的维护成本。
技术复杂需要在指定的网络协议和服务下运行，可能会限制企业的业务灵活性。
限制性03宽带专线业务解决方案详细介绍光纤专线提供1G-10G的光纤专线，具有更高的带宽和稳定性，适用于大型互联网公司、数据中心等客户。
数字电路专线提供2M-100M的数字电路专线，可实现高速、稳定的网络连接，适用于大型企业、政府机构等客户。
无线专线提供无线专网，适用于需要移动网络连接的客户，如建筑工地、物流公司等。
专线接入方案通过优化网络设备和服务，提高网络速度和稳定性，确保客户的高速网络体验。
网络加速提供备份线路和设备，确保客户在故障情况下仍能保持网络连接。
2M专线解决方案
2M专线解决方案第一篇：2M专线解决方案2M专线接入设备应用方案说明1． TW-AD200专线接入设备概述TW-AD200专线接入设备主要用于电信业务运营商（如：电信、移动、网通、铁通、联通等）的2M PCM专线上给终端用户提供长话服务，并且能够连接市话网。
TW-AD200专线接入设备为19″标准机箱，提供E1数字中继接口和模拟线接口。
E1数字中继接口支持中国一号和ISDN-PRI通信标准，D信道信令接口符合ISDN Q921/Q931（对应国标YDN 034.1—034.4）。
模拟线接口可以接用户外线和用户线，并可选择提供反极性计费信号。
TW-AD200专线接入设备采用先进的全数字时分复用技术，设备采用模块化结构，选用先进的通信专用器件，配置安装简单，性价比高，组网功能多样化，可以级联扩容。
2． TW-AD200系列产品应用方案2.1 电信业务方案一：方案说明：1.电信业务运营商给小区和楼宇放号：有号码资源的电信业务运营商为了发展传统电话用户，通过2M PCM专线给最终用户提供号码资源。
2.电信业务运营商组建IP超市：1.信令支持：中国一号和ISDN-PRI信令；2.单台可支持32部话机,可30部话机同时通话；3.长途加锁，可以通过话机控制；4.设备下的内部电话可以互打；5.通过修改记费系统参数可对每部话机进行灵活的记费监控；6.支持极性反转和串口两种计费方式；7.可从2M线拨入,支持来电显示；8.可多台级联扩充容量和远程网管；2.2 电信业务方案二：方案说明：1.新电信业务运营商为传统电信运营商的企业客户提供长话接入业务：传统电信运营商通过模拟电话线给企业客户提供电话业务，新的电信业务运营商可以通过2M PCM专线为这些企业客户提供长话接入业务。
设备特点（TW-AD200B/F）：1.信令支持：中国一号和ISDN-PRI信令；2.单台最大可同时接32路中继线+32路用户线，使用时一条中继线对应一条用户线；3.可根据自定义的字冠进行路由选择新运营商专线网或电信PSTN 网；4.不影响用户原有拨号方式和功能；5.可以限制分机拨打国际长途,国内长途等；6.掉电后原线路直通且支持来电显示；7.各话机间可相互通话；8.可用大客户记费系统对每台话机进行记费监控；9.从PSTN拨入不受影响,且可从2M线拨入； 10.可多台级联扩充容量和远程网管；2.3 电信业务方案三：方案说明：1.模数转换：在电信业务运营商需要将E1接口的2M PCM专线与模拟交换机的模拟中继 2或模拟用户接口进行连接时使用。
2M(E1)电路基本知识点
2M（E1）电路基本知识点浅析摘要：本文主要介绍了2M（E1）电路的结构和类型，在本网通信系统中的使用点滴，及一些常见故障和可能产生故障的原因分析。
关键词：2M的结构和类型 2M的使用点滴常见故障和可能产生的原因目前，在我们内蒙古电力通信系统，业务设备的接口应用中，百分之九十以上的接口是2M的接口。
本人在实际工作中，发现很多问题都是由于对2M接口不了解，导致了问题的复杂化，为此，本人希望在这篇文章中对2M接口的基本知识点进行汇总和归类，给大家一个参考，如有不正确的地方，欢迎大家进行交流。
一、硬件接口结构和类型一条2M是2.048M的链路，用PCM编码。
一个2M的帧长为256个bit,分为32个时隙，一个时隙为8个bit，每个时隙在2M帧中占8bit，8*8k=64k，即一条2M中含有32个64K。
由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
由PCM编码中2M的时隙特征可知，2M有成帧,成复帧与不成帧三种方式，我们常用的是成复帧方式。
在成复帧的2M中，共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，TS16为信令时隙, 当使用到信令(共路信令：我们称之为7号信令；或随路信令：我们称之为1号信令)时,该时隙用来传输信令, 用户不可用来传输数据。
2M接口主要有非平衡式的75欧姆和平衡式的120欧姆两种接口类型。
目前我电力通信系统自有通信机房内的2M传输介质，一般要求75欧姆非平衡式的同轴电缆，物理接口(一收一发)。
二、2M的使用点滴1、系统调度电话上的应用。
（1）目前系统内PCM之间的话务使用的是PCM31格式的2M结构，2M内的整个64kbit/s时隙承载1路话路。
（2）目前交换网络设备的备用时钟均是通过提取2M内0时隙的帧同步信号，进行传输设备和PCM 之间的信号同步。
（3）2M内的第16时隙作为共路信令或随路信令，承载着程控调度交换机和行政交换机的信令链路。
12月农行2m电路方案(本地业务网 办公网联网电路租用方案)
银行市分行本地业务网、办公网联网电路租用方案目录前言……………………………………………………………………………………一、背景简介1、省电信有限公司市分公司基本情况简介……………………………2、银行市分行基本情况简介………………………………………3、电信与农行业务的合作点……………………………………………二、银行市分行本地网数据通信方案1、银行市分行现有通信网络情况简介……………………………2、银行市分行近期网络改造需求…………………………………3、广域通信电路技术（DDN、数字电路）简介……………………………………4、技术解决方案……………………………………………………………………5、报价方案…………………………………………………………………………三、大客户服务解决方案1、大客户服务宗旨…………………………………………………………………2、一站式服务………………………………………………………………………3、完善的服务保证和技术支持体系………………………………………………4、项目实施与管理…………………………………………………………………5、线路日常维护详细内容…………………………………………………………四、相关电路技术性能介绍及基本操作维护说明1、2M数字电路的由来………………………………………………………………2、2M数字电路的接口………………………………………………………………3、2M数字电路的帧结构……………………………………………………………4、2M数字电路的接入方式…………………………………………………………5、2M数字电路的参数指标…………………………………………………………6、2M数字电路运行质量监控………………………………………………………7、2M数字电路故障处理要点………………………………………………………前言银行市分公司与省电信公司市分公司是长期合作、关系良好的战略合作伙伴，双方在电信业务、金融业务领域有着诸多良好而愉快的合作。
2M故障判断及处理流程图解(详)
8.环回六: 远端ONU机房向局端2M环回
注：此次ONU机房2M环回，如果测试正常，则说明ONU的光 端机有问题，若仍然信号不正常则说明是2M电路有问题或局 端协议转换器有问题，最后在局端2M环回测试局端协议转换 器最终判断是2M电路的问题，还是协议转换器的问题。如果 测试信号正常，则是2M电路的问题，反之是局端协议转换器 的问题。这时候应参考另附的测试方法进行处理。
另附:单台协议转换器测试方法
9. 环2M用V35测试
注： a、测试仪表设为内时钟，则协议转换器应设为外时钟。 b、测试仪表设为外时钟，则协议转换器应设为内时钟。 外时钟：off off 内时钟：on on E1线路时钟：off on
10. 环V35用2M测试
注：仪表应设置在离线模式下操作，协议 转换器必须设为E1时钟（即线路时钟）。 外时钟：off off 内时钟：on on E1线路时钟：off on
4.环回二: 远端双通头2M环回
注：远端2M环回测试，如果测试信号正常， 则判断远端的协议转换器有问题，如果信 号不正常则用环回三的方法测试判断。
5.环回三: 远端用备用箱的2M线环回
注：用环回2的方法测试后，为了排除2M线 问题引起的故障，用备用箱的2M线环回测试。 如果测试正常则说明原来连接设备的2M线有 问题，如果测试仍然不正常测用环回四进行 下一步测试。
真实组网中2M的电路图(以防城大地财 保2M图为例)
防城大地财保
路由器 S0/0/0
中兴ZDE-FEV-A1协转 SW0拨码：1 OFF/2 ON/3 ON/4 OFF
PDH
公安箱 本地光纤
人民箱
ODF
PDH
DDF
防城2.5G 2M(
2M数字电路
二、后面板 • • 后面板由2 个BNC 接口，1 个DB-26 插座以及两个8 位DIP 开关组成。 BNC 接口为75Ω非平衡输入输出接口；DB-26 插座V.35 接口。
PS：普天协议转换器的指示 ： 灯说明
一、前面板 • • • • • • • • • • 前面板为告警指示灯，共有七个告警指示灯，分别指示设备的状态： 指示灯 灯颜色 指示状态 PWR 绿 电源即系统电路工作正常 LOS 红 本端（对端）E1 收中断 LFA 红 本端（对端）E1 收失步 AIS 红 本端（对端）E1 收AIS RMT 黄 本端（对端）E1 收对告 RD 绿 V.35口有收数据 LOOP 黄 本端（对端）光口有环回 *正常工作时，只有PWR和RD 指示灯会闪亮。
二、后面板 • • 后面板由2 个BNC 接口，V.35 接口及电源插座组成。 BNC 接口为75Ω非平衡输入输出接口
什么是光端机？ 什么是光端机？
光端机，就是将多个E1（一种中继线路的数据传输标准，通常速率为2.048Mbps，此标 准为中国和欧洲采用）信号变成光信号并传输的设备。光端机根据传输E1口数量的多少， 价格也不同。一般最小的光端机可以传输4个E1，目前最大的光端机可以传输4032个E1。 光端机的种类 光端机分3类：PDH，SPDH，SDH。 PDH（Plesiochronous Digital Hierarchy，准同步数字系列）光端机是小容量光端机，一 般是成对应用，也叫点到点应用，容量一般为4E1，8E1，16E1。 SDH（Synchronous Digital Hierarchy，同步数字系列）光端机容量较大，一般是16E1到 4032E1。
?指示灯灯颜色指示状态?run绿电源即系统电路工作正常?los红e1接口上没有收到信号?ais红e1接口上收到全一码?oof红e1接口上帧失步?rat红远端e1接口告警指示?txd绿发送速据指示?rxd绿接收数据指示?正常工作时只有runtxd和rxd指示灯会闪亮
调度自动化2M专线通道故障原因分析及处理措施
调度自动化 2M专线通道故障原因分析及处理措施摘要：电力系统中2M通道应用极为广泛，而作为调度自动化远动主选通道之一的2M专线通道，在实际运行过程中，难免会产生各种各样的故障，为一体化电网运行智能系统的安全稳定运行造成很大的影响。
本文论述了2M通道的各种故障现象及处理的流程、措施，对于以后我们快速处理2M通道的故障提供解决思路。
关键词：2M专线通道；E1；通道故障；参数设置；屏蔽层一、引言2M专线通道作为调度自动化远动通道的主选通道之一，基本覆盖了楚雄供电局所辖的变电站。
而从这几年的运行情况来看，2M专线通道对比传统数字和模拟通道的优势明显可见，通道的可靠性、稳定性、传输速率大幅提升。
但是，由于施工工艺、维护水平及设备材料质量等原因，2M通道故障时有发生，造成远动单通道运行，降低了远动通道的可靠性。
本文结合实际工作中遇到的问题，对2M 通道故障的各种原因进行分析，并提出解决的措施。
为2M通道故障分析及处理提供参考。
二、2M专线通道简介时分多路复用E1系统是由ITU-T建立的一种2.048Mbit/s速率的PCM载波标准，称为E1载波（欧洲标准）。
它的每一帧开始处有8位作同步用，中间有8位用作信令，再组织30路8位数据，全帧含256位，每一帧用125微秒传送，可得数据传输速率为256bit/125微秒=2.048Mbit/s。
E1通道也称2M通道，指传输网络中开通的VC12专线业务通道，带宽为2048kbit/s，接口为ITU-T G.703 E1电接口或2M光接口，其通信方式称为2M 复用方式。
在ITU-T 803标准中定义为E1通道。
在变电站侧，建立2M通道，自动化专业需要完成2M路由器的安装、调试、远动机参数的修改等工作，也需要通信、调度自动化主站专业人员的配合，然而，在通道成功建立并正常运行一段时间后，依然会因为种种原因导致2M通道的故障。
统计2018年——2022年2M通道相关缺陷，可以发现：1、2M通道的故障发生率并不高，证明通道的稳定性、可靠性满足业务要求。
互联网专线(DIA)方案模板
为集团客户量身订做个性化解决方案，对客户的各种问题指派专门客服人员进行协调，直至彻底解决，为客户提供预警服务和有益的建议，使客户更加安全、可靠地得到联通的各项服务，最大限度地实现客户及合作伙伴的满意度。
客户服务热线：10019。
客户服务邮箱：gd-dgywjtkhxyzx1@。
2、不得低于分公司授权价格销售，低于授权价格部分由代理商或发展人自行垫付录入系统
3、高于分公司授权价格销售的，超出部分按30%给予代理商或发展人计提三个月的一次性奖励，与拓展佣金一并发放
4、超过100M（含100M）须一事一议报集团事业部审批
5、申请BGP须一事一议报集团事业部审批
4M专线（送8个固定IP）
2不得低于分公司授权价格销售低于授权价格部分由代理商或发展人自行垫付录入系统3高于分公司授权价格销售的超出部分按30给予代理商或发展人计提三个月的一次性奖励与拓展佣金一并发放4超过100m含100m须一事一议报集团事业部审批5申请bgp须一事一议报集团事业部审批10m专线送16个固定ip350010m以上100m以下送16个固定ip350m100m以上不含bgp300m企业互联网专线接入城域网骨干级2m专线送8个固定ip16004m专线送8个固定ip30006m专线送8个固定ip45008m专线送8个固定ip620010m专线送16个固定ip800010m以上100m以下送16个固定ip850m100m以上不含bgp800m六售后服务中国联通在提供先进优质贴近客户的dia解决方案的同时遵循客户至上的原则为客户提供一流的个性化的客户服务
电信、移动网络双出口解决方案
网络双出口解决方案在这互联网时代，信息数据的传输至关重要，这时网络连接的可靠性对一个企业而言将尤为重要，而我们一般企业现有的都是单线路（链路）连接生产网络就变得不那么给力，一旦线路故障，整个业务就瘫痪了，这将严重地影响了一个企业的生产经营。
这时我们就应该考虑来解决单线路所面临的问题。
面对双线路的几种解决方案，应该如何在解决方案中选择将是接下来我们要谈论的。
一、传统的主备线路解决方案这是ICG网关打造了双出口网络：1. 电信线路为主线路，出口IP为6.16.5.6；2. 移动线路为备线路，出口IP为2.17.1.24；3. 对内连接4台PC，分别是PC1—PC4，ICG连接这些PC的内部VLAN地址是192.168.1.1。
主备线路解决方案是最容易实现的：1. 电信出口默认路由优于移动出口默认路由，因此在电信线路连接正常情况下，所有PC都是从电信线路访问生产网络；2. 当电信线路发生故障，那么电信出口默认路由失效，移动出口默认路由生效，所有PC切换到移动线路访问生产网络。
如上图所示，电信线路故障，所有PC都从移动线路访问生产网络。
这种方案虽然可行，但是，因为这2条线路在同一时刻只能使用1条，而我们将要同时为2条线路付费的，同时使用2条线路又不能增加带宽来获得更完美的带宽体验。
所以我们对传统解决方案将需要改进，我们需要让传统解决方案变得更紧实一些。
二、让2条线路都用起来的解决方案——等价路由在传统的解决方案中，电信、移动两条默认路由是不等价的，而是主备，电信的优于移动，如果要让2条线路都用起来，那么我们很容易想到使用等价路由，即电信、移动的默认路由是一视同仁的，选择谁做出口都一样，这个看起来的确要比传统解决方案要好一点。
在ICG网关正确的调度下，这2条链路的确都可以利用起来，而且流量可以近似于平分秋色，那这么做是不是就可以达到我们所期望的呢？我不得不说，选择这项解决方案可能过不久又会面临很多问题，有些页面会打不开，这时还不如用传统解决方案呢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2M专线接入设备
应用方案说明
1．T W-AD200专线接入设备概述
TW-AD200专线接入设备主要用于电信业务运营商（如：电信、移动、网通、铁通、联通等）的2M PCM专线上给终端用户提供长话服务，并且能够连接市话网。
TW-AD200专线接入设备为19″标准机箱，提供E1数字中继接口和模拟线接口。
E1数字中继接口支持中国一号和ISDN-PRI通信标准，D信道信令接口符合ISDN Q921/Q931（对应国标YDN 034.1—034.4）。
模拟线接口可以接用户外线和用户线，并可选择提供反极性计费信号。
TW-AD200专线接入设备采用先进的全数字时分复用技术，设备采用模块化结构，选用先进的通信专用器件，配置安装简单，性价比高，组网功能多样化，可以级联扩容。
2．T W-AD200系列产品应用方案
2.1 电信业务方案一：
方案说明：
1.电信业务运营商给小区和楼宇放号：
有号码资源的电信业务运营商为了发展传统电话用户，通过2M PCM 专线给最终用户提供号码资源。
2.电信业务运营商组建IP超市：
（资有长话经营权的电信业务运营商通过2M PCM专线开设IP电话超市。
料来源：）
设备特点（TW-AD200A）：
1.信令支持：中国一号和ISDN-PRI信令；
2.单台可支持32部话机,可30部话机同时通话；
3.长途加锁，可以通过话机控制；
4.设备下的内部电话可以互打；
5.通过修改记费系统参数可对每部话机进行灵活的记费监控；
6.支持极性反转和串口两种计费方式；
7.可从2M线拨入,支持来电显示；
8.可多台级联扩充容量和远程网管；
2.2 电信业务方案二：
方案说明：
1.新电信业务运营商为传统电信运营商的企业客户提供长话接入
业务：
传统电信运营商通过模拟电话线给企业客户提供电话业务，新的电信业务运营商可以通过2M PCM专线为这些企业客户提供长话接入业务。
设备特点（TW-AD200B/F）：
1.信令支持：中国一号和ISDN-PRI信令；
2.单台最大可同时接32路中继线+32路用户线，使用时一条中继线
对应一条用户线；
3.可根据自定义的字冠进行路由选择新运营商专线网或电信PSTN
网；
4.不影响用户原有拨号方式和功能；
5.可以限制分机拨打国际长途,国内长途等；
6.掉电后原线路直通且支持来电显示；
7.各话机间可相互通话；
8.可用大客户记费系统对每台话机进行记费监控；
9.从PSTN拨入不受影响,且可从2M线拨入；
10.可多台级联扩充容量和远程网管；
2.3 电信业务方案三：
方案说明：
1.模数转换：
在电信业务运营商需要将E1接口的2M PCM专线与模拟交换机的模拟中继或模拟用户接口进行连接时使用。
设备特点（TW-AD200C）：
1.信令支持：中国一号和ISDN-PRI信令；
2.单台可同时和一个E1接口和32路模拟中继或模拟用户相连；
3.支持来电显示；
4.可多台级联扩充容量；
2.4电信业务方案四：
方案说明：
1.以TW-AD200S为核心设备组建电信级多业务综合通信平台：
在电信业务运营商需要将业务终端的语音、数据业务集中到一个综合的通信平台时使用。
如**通信公司的业务代理商组建了自己的通信运营专网，把企业的语音和数据业务集中到自己的中心端后再上传通信公司。
2.通信专网的组建和交换设备的扩容：
在大型企业组建通信专网或现有交换设备容量不足需要扩容时使用。
如移动公司组建移动营业厅内部语音通信专网，中心端用两台TW-AD200S，终端90多个营业厅各用一台TW-AD200A，中心端和营业厅之间通过2M PCM专线连接，移动公司给通信专网分配一个手机号码作为总机号码，各营业厅内部电话之间交换不通过公网交换机，自定义分机号。
设备特点（TW-AD200S）：
TW-AD200S设备是一个多业务综合通信平台，包括局用汇接、组网、集中管
理话费和IP电话等功能。
系统着眼于电信级的应用，也可以面向企业原有交换设备容量不足的扩容以及组成专网的应用。
1.全数字时分交换方式，提供4096×4096无阻塞交换
2.单机最大可提供80(8x10)个E1，最大可支持8台以星型结构级联
使用
3.所有板均支持热插拔，支持即插即用
4.双CPU板支持主备在线切换工作
5.支持中国七号，ISDN PRI，E/M，一号信令的混合使用
6.支持网管
7.支持话费集中管理
8.支持各种制式来电显示，可以收发控制主叫号码等
9.可灵活加减运营商设定的前缀
10.双电源设计，支持冗余备份
11.19″/1U标准机箱，高6U+1U
12.工作电压：DC-48伏
可与TW-AD200系列设备配合组成一个通信专网。
13.当人生让你碰壁头破血流时，别害怕，没有这些挫折，怎能练就一身钢筋铁骨，
当生活给你一百个理由哭泣时，别沮丧，你就拿出一千个理由笑给它看。
14.。
