变压器分接开关的电气控制实用版
干式变压器有载分接开关控制器使用说明
干式变压器有载分接开关控制器使用说明干式变压器有载分接开关控制器(简称分接开关)是一种用于干式变压器有载调节的电动控制设备。
它能够在变压器运行的情况下，动态地改变变压器的绕组匝数，从而实现对输出电压的调节。
下面是干式变压器有载分接开关控制器的使用说明。
一、主要特点1.精准控制：分接开关控制器利用电动机带动分接开关开关，可以实现变压器在运行状态下对输出电压的精确调节。
2.自动化控制：通过与变压器上的继电器或电子单元相连，可以实现自动化调节和控制，减少了人工操作的需求。
3.快速响应：分接开关控制器可以实现快速调节，可以在几秒钟内完成对变压器输出电压的调节，提高了调节的灵活性和效率。
4.负载适应能力强：分接开关控制器可以适应不同负载条件下的变压器输出电压调节需求，可以满足不同行业和应用场景中的实际需求。
5.可靠性高：分接开关控制器采用可靠的电动机和控制部件，具有较高的工作可靠性和稳定性。
二、使用方法1.连接电源：将分接开关控制器的电源线接入电源插座，并确保电源电压符合设备要求。
2.连接控制信号：将分接开关控制器的控制信号线与变压器上的继电器或电子单元相连，确保能够接收到变压器输出电压的控制信号。
3.调节参数设置：根据实际需求，在分接开关控制器上设置变压器输出电压的调节参数，包括调节范围、调节步长、调节速度等。
4.手动调节：在手动模式下，可以通过手动按钮或旋钮来控制分接开关的动作，实现对变压器输出电压的手动调节。
5.自动调节：在自动模式下，根据实际需求，设置分接开关控制器的自动调节功能，使其能够根据控制信号自动调节变压器输出电压。
6.监控和故障排除：监控分接开关控制器的运行状态，包括电动机的工作情况、控制信号的接收情况等，及时发现故障并进行排除。
三、注意事项1.在使用过程中，要确保分接开关控制器的电源电压和控制信号的电压符合设备的要求，以免对设备造成损坏。
2.在进行自动调节时，要留意控制信号的稳定性和准确性，避免因控制信号不稳定或错误导致变压器输出电压的误调。
变压器分接开关原理
变压器分接开关原理
变压器分接开关是一种用于调节变压器中心点位置的装置。
其原理是通过改变变压器端线的接线方式，改变变压器的输出电压比例。
具体原理如下：
1. 变压器分接开关通常由一组固定的短接和可变的接线点组成。
这些接线点位于变压器一侧的绕组上。
2. 当分接开关处于短接位置时，变压器的绕组接线与中性点相连，输出电压比例为1:1。
3. 当分接开关处于可变位置时，根据实际需要，可以将绕组接线与中性点的连接点移动到不同的位置。
这样就可以改变变压器的输出电压比例。
4. 移动接线点的位置可以通过手动操作或自动控制实现。
手动操作通常通过旋转分接开关上的旋钮来选择不同的接线点。
自动控制则可以根据电网负载情况和调节要求来自动调整接线点的位置。
5. 不同的接线点对应着不同的输出电压比例。
通过选择合适的接线点，可以实现对变压器输出电压的微调，以适应电网负载的变化和降低电网电压损耗。
总之，变压器分接开关通过改变变压器绕组接线点的位置，可以实现对变压器输出电压比例的调节，以满足不同的电网负载需求。
变压器分接开关的电气控制
干式变压器分接开关调整方法
干式变压器分接开关调整方法
干式变压器分接开关是用于变压器调整输出电压的重要设备。
下
面介绍一下干式变压器分接开关的调整方法。
1. 首先，关闭变压器的主开关，使变压器停止运行。
2. 接下来，打开干式变压器分接开关的开关箱门，并检查开关
箱和开关柜的漏电情况，确保设备的安全。
3. 接下来，根据需要调整变压器的输出电压，选择相应的分接
开关档位。
一般情况下，分接开关的档位从低到高分别为1、2、3等。
如果需要增加输出电压，则应将分接开关选择为高档位；如果需要减
小输出电压，则应将分接开关选择为低档位。
4. 调整分接开关后，应使用万用表或相关测试仪器对变压器的
输出电压进行测试，确保输出电压达到设定值。
5. 调整完毕后，关闭分接开关箱门并将主开关打开，使变压器
重新运行。
需要注意的是，在调整干式变压器分接开关时，一定要严格按照
操作规程进行操作，确保设备和人员的安全。
变压器分接开关的电气控制

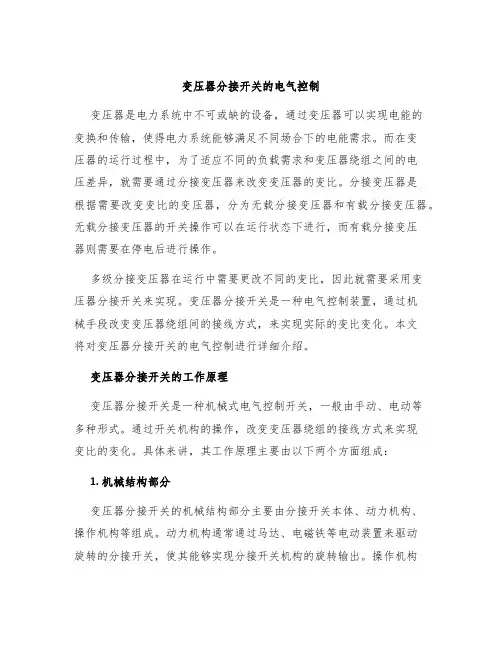

变压器分接开关的电气控制变压器是电力系统中不可或缺的设备，通过变压器可以实现电能的变换和传输，使得电力系统能够满足不同场合下的电能需求。
而在变压器的运行过程中，为了适应不同的负载需求和变压器绕组之间的电压差异，就需要通过分接变压器来改变变压器的变比。
分接变压器是根据需要改变变比的变压器，分为无载分接变压器和有载分接变压器。
无载分接变压器的开关操作可以在运行状态下进行，而有载分接变压器则需要在停电后进行操作。
多级分接变压器在运行中需要更改不同的变比，因此就需要采用变压器分接开关来实现。
变压器分接开关是一种电气控制装置，通过机械手段改变变压器绕组间的接线方式，来实现实际的变比变化。
本文将对变压器分接开关的电气控制进行详细介绍。
变压器分接开关的工作原理变压器分接开关是一种机械式电气控制开关，一般由手动、电动等多种形式。
通过开关机构的操作，改变变压器绕组的接线方式来实现变比的变化。
具体来讲，其工作原理主要由以下两个方面组成：1. 机械结构部分变压器分接开关的机械结构部分主要由分接开关本体、动力机构、操作机构等组成。
动力机构通常通过马达、电磁铁等电动装置来驱动旋转的分接开关，使其能够实现分接开关机构的旋转输出。
操作机构则通过手轮、手柄、按钮等人工操作方式来改变动力机构的旋转方向和位置。
分接开关本体一般采用重载设计，能够承受较大的电气和机械应力，以及运行中的颠簸、振动等环境条件。
同时，这种设备的内部机构通常也是密封的，能够有效地保护其内部部件不受灰尘、潮湿、腐蚀等不良环境因素影响。
2. 电气控制部分变压器分接开关的电气控制部分主要由接触器、限位开关、电缆、继电器等组成。
接触器通过机械触点的开启与关闭来实现开关状态的切换。
限位开关则是控制分接开关本体停止旋转的装置，通过反馈分接开关的位置信息给接触器实现旋转电机的自动停止。
电缆是为了电气信号的传输和供电而存在的，继电器则是为了扩大电气信号的控制范围而存在的。
在分接开关的电气控制部分中，继电器通常起到了非常重要的作用。
HMK-8 变压器有载分接开关控制器使用说明书
HMK-8变压器有载分接开关控制器使用说明书HM 0.460.1421-01.11/2013上海华明电力设备制造有限公司目 录一、 概述 (2)二、 主要功能特点 (2)三、 性能参数 (2)四、 工作原理 (3)五、 结构组成 (3)六、安装与接线 (5)七、功能键的操作及其调试 (9)八、远程监控及RS485 通信规约 (11)九、常见故障处理表 (13)十、随机文件和附件 (13)1HM0.460.1421一、 概述HMK8变压器有载分接开关控制器 ( 以下简称HMK8 )适用于变压器有载调压的控制。
HMK8具有档位显示、动作次数显示功能，并且经RS-485串口实现远程通信，控制变压器有载分接开关升、降、停。
HMK8还可以通过模式选择实现本地和电操的升、降、停控制。
二、主要功能特点2.1 适用于SHM-III型电动机构2.2 界面采用LCD显示屏2.3 本地、远控、电操三种操作模式2.4 档位BCD码无源触点输出、运行状态和欠压闭锁状态无源触点输出2.5 档位显示和动作次数显示2.6 具有RS-485串行通信功能三、性能参数3.1 工作环境3.1.1 最高温度40℃，最低温度-10℃。
3.1.2 周围空气的相对湿度不大于85％。
3.1.3 海拔不超过2500m。
3.1.4 不允许有剧烈的振动与冲击。
3.1.5 安装位置对于任一方向允许偏差为±2°。
3.1.6 无爆炸、不含腐蚀金属和破坏绝缘的气体及导电介质、不允许充满水蒸气及严重霉菌存在。
3.2 技术参数3.2.1 额定参数：——电源相数: 三相；——电源电压：380V/220V；——额定频率：50Hz/60Hz；——额定功耗：≤10VA（无电机驱动信号时）。
3.2.2 整定参数：——欠电压闭锁设定:80％。
23.2.3 显示参数——分接位置:最大35（特殊订货例外）；——操作次数: 最大66000（超过此数后重新从0开始计数）。
如何调节10千伏变分接开关
山西省电力 公司 万荣供电公司 2012年4月11日
引题
▪ 为什么要调节分接开关？
电压合格率是衡量电能质量的主要指标之一。可 是由于种种原因，高峰和低谷时期的用电量往往 相差悬殊，造成配电变压器输出电压忽高忽低。 而电压的忽高忽低对各种用电设备的性能、生产 效率和产品质量都有不同程度的影响，因此，为 了确保供电电压的合格率，及时调节配电变压器 分接开关位置是解决问题的办法之一
分接开关的结构
1、定 位销
3、转 动轴
2、静触 点（绕组 抽头）
4、？？？
分接开关的工作原理
▪ 为调节电压，在变压器的
绕组上设有中间抽头，分 接开关则是用来换接这些 抽头，借以改变一次绕组 的匝数，从而达到改变二 次电压的目的。 ▪ 原理：U1/U2=W1/W2
分接开关的基本情况
▪ 一般配电变压器大多属于无载调压，共有3
小窍门
▪ 变压器的分接开关一般在Ⅱ挡，当低压侧
电压偏低时，说明系统电压偏低，把它调 整到Ⅲ挡，低压侧电压就会升高。因此， 低压侧电压偏低时，分接开关挡位要向低 调整；当低压侧电压偏高时，分接开关挡 位要向高调整，
▪ 归纳起来就是：“低了低调，高了高调”！
结束语
▪ 今天的课程到此结束，谢谢大家！ ▪ 希望大家多提宝贵意见。
压侧跌落式熔断器，然后做好必要的安全措施。拧开变压 器上的分接开关保护盖，将定位销置于空挡位置。
▪ 调节挡位时，应根据输出电压高低，调节分接开关到相应
位置，调节分接开关的基本原则是： 当变压器输出电压低于允许值时，把分接开关位置由
Ⅰ挡调到Ⅱ挡，或由Ⅱ挡调整到Ⅲ挡; 当变压器输出电压高于允许值时，把分接开关位置由
变压器分接开关调整方法与步骤
变压器分接开关调整方法与步骤1.安全检查：在进行任何电气设备的操作之前，确保所有相关安全措施已经准备就绪。
检查变压器的工作状态，确认变压器已停止运行并与输电线路断开连接。
2.检查变压器线圈：检查变压器的线圈绝缘情况。
确保变压器线圈没有发生严重的绝缘损坏或短路。
3.确定调整需求：根据实际情况和需要，确定需要调整变压器的中性点位置和额定电压比例。
这取决于输电线路的电压要求和负载要求。
4.确定分接开关位置：根据变压器的分接结构确定分接开关的位置。
从分接开关的扇形分接开关示意图中，找到对应于所需中性点位置和额定电压比例的位置。
5.准备工具和设备：准备用于操作分接开关的必要工具和设备，例如绝缘手套、绝缘材料、电流表等。
6.断开变压器连接：断开变压器与输电线路的连接。
使用合适的工具将变压器的输电线路切断，确保安全。
7.安装绝缘保护：在进行分接开关操作之前，使用绝缘材料或绝缘套管对相关设备进行绝缘保护，以防止电击和绝缘损坏。
8.打开分接开关：使用适当的工具，打开分接开关。
确保分接开关完全打开并停在正确的位置。
9.改变中性点位置：根据需要，轻轻地旋转分接开关以改变变压器的中性点位置。
根据实际情况和需要，根据分接开关的位置和指示器来确定中性点的位置。
10.检查调整结果：改变中性点位置后，使用电流表或其他相关设备检查变压器的输出电压和电流。
确保变压器的输出满足要求。
11.关闭分接开关：调整后，关闭分接开关。
确保分接开关完全关闭并锁定在正确的位置。
12.连接输电线路：重新连接变压器与输电线路。
使用合适的工具将变压器的输电线路连接起来，并确保电连接牢固可靠。
13.测试变压器功能：重新启动变压器，并使用适当的设备测试变压器的功能和性能。
确保变压器正常工作。
14.记录调整结果：在进行任何操作之后，记录调整的结果和细节。
包括变压器的中性点位置、额定电压比例、分接开关位置等信息。
这对于以后的维护和操作很有帮助。
15.清理工作区：在完成所有操作后，清理工作区域。
电力变压器有载分接调压开关操作标准
电力变压器有载分接调压开关操作标准电力变压器有载分接调压开关操作标准1110kV电力变压器运用的有载调压分接开关大多是镶入型的，具有独自油箱和小油枕的开关。
2有载分接开关的油温不得高于100℃，不低于-25℃。
触头中各单触头的触摸电阻不大于500mu;Omega;。
3修补后及新设备的有载调压开关投入运用前，有必要进行下述程序进行操作实验查看。
3.1投入运用前有必要了解运用阐明书的各项央求，先手动操作后电动操作。
3.2操作实验：在电动机操控回路施加电压之前，查看供应电源的额外值是不是与所央求的数值一同。
查看电动机的电源相序是不是精确，若电源相序错，则断路器跳闸后再扣不上，或许断路器再扣后安排退回初始方位。
3.3逐级操作的查看：按动按钮S1(1;→;m级)或S2(n;→;1级)，坚持按钮在操作方位直至电动机接连，电动安排应只进行一次分接改换操作，且电动机应是主动断开。
3.4做机械限位设备操作实验和电气限位开关操作实验4有载分接开关的操作，容许当值人员在变压器85％额外电流（用该档位的一次电流核算）下进行分接改换操作，跨过额外电流的85％调压时，需经车间技能人员附和。
5有载分接开关每进行一次调压操作一个档位的改换操作结束，须间隔一分钟方可进行第2次的调压操作。
6当调压进程中发作滑档等反常状况时，按黑色急切接连按钮，必要时可翻开操控箱门，断开电源空气开关。
7调压操作须使母线电压坚持在5.9一;6.2kV之间。
8调压开关应防止调到极限方位，即最高级或最等级低方位，每次调压操作均应作记载，并实地查看档位是不是一同，如发现档位纷歧同或调压拒动应当即接连操作，并断开调压设备电源，然后进行查看处理。
9因为有载调压开关的油与变压器本体的油是别离隔的，所以有载调压开关装有反映本身内部缺陷的瓦斯维护,跳开主变两头断路器。
10瓦斯继电器动作后，需进行瓦斯气体剖析，在变压器不带电的状况下翻开变压器顶部继电器的顶盖，复归继电器。
变压器分接开关的作用及原理
变压器分接开关的作用及原理变压器分接开关是一种用于变压器中的电气设备，它的作用是在变压器的不同电压等级之间进行切换，以便满足不同的电力需求。
本文将介绍变压器分接开关的作用及原理。
一、变压器分接开关的作用变压器分接开关主要用于变压器的分接头切换，以实现电压的变化，从而满足不同的电力需求。
在变压器中，分接头是指变压器的中间导体，通常由几个孔洞组成，这些孔洞可以用来接线，从而改变变压器的电压等级。
变压器分接开关的作用就是将变压器的分接头与不同的电压等级相连，从而实现电压的变化。
例如，当我们需要将220V的电压转换为110V的电压时，可以使用一个变压器分接开关。
这种开关将变压器的分接头连接到110V的电压等级上，从而将电压从220V降低到110V。
同样地，当我们需要将110V的电压转换为220V的电压时，也可以使用变压器分接开关，将变压器的分接头连接到220V的电压等级上，从而将电压从110V升高到220V。
二、变压器分接开关的原理变压器分接开关的原理基于变压器的工作原理。
变压器是一种电气设备，它可以将一个电压等级转换为另一个电压等级。
变压器的工作原理是基于电磁感应的。
当一个交流电流通过一个线圈时，会在线圈周围产生一个磁场。
如果将另一个线圈放在这个磁场中，那么这个线圈中也会产生一个电流。
这个电流的大小和方向取决于原始电流和线圈的相对位置。
变压器分接开关的作用就是改变变压器的分接头的连接方式，从而改变变压器的电压等级。
当我们需要将电压升高时，我们可以将变压器的分接头连接到高电压等级上。
在这种情况下，变压器的一侧线圈中的电流将变得更强，从而产生更强的磁场。
这个更强的磁场将刺激另一侧线圈中的电流变得更强，从而导致电压升高。
同样地，当我们需要将电压降低时，我们可以将变压器的分接头连接到低电压等级上。
在这种情况下，变压器的一侧线圈中的电流将变得更弱，从而产生更弱的磁场。
这个更弱的磁场将刺激另一侧线圈中的电流变得更弱，从而导致电压降低。
变压器分接开关
第九章 变压器分接开关第一节 变压器分接开关结构一、概述为提高供电电压的质量，电力变压器一般都装有分接开关。
分接开关分为无载(亦称无励磁)分接开关和有载调压分接开关两大类。
无载分接开关是在变压器停电情况下进行分接头的调节，因而不具备开断负荷的能力；有载调压分接开关可在不中断供电的情况下，带负荷调节分接开关，使其分接头处于合适的分接位置。
由于需带负荷调节，故分接开关触头(或部分触头)需具备开断负荷的能力。
无载分接开关按相数可分为单相和三相分接开关，也可按触头型式分为夹片式触头、楔形式触头及动触环定触柱式触头分接开关等。
这些在分接开关型号中都有表示，型号中各字母符号的含义如表9-1所示。
如SWX-82-10／60型，表示三相中性点调压，10kV 、60A 的无载分接开关(工厂序号82)。
有载调压分接开关分为复合式和组合式，按过渡电路可分为电阻式和电抗式，另外还有其它分类法，不一一列举。
国内有载调压分接开关生产厂家在产品命名上很不一致，其型号中字母符号的含义大致如表9-2所示。
【例】 遵义长征电器一厂产品型号为FY3—Ⅲ—350—／△60—14271W ，表示复合式有载调压三级额定电流350A ，60kV 电压级，14271W 基本连接方式。
上海电力修造总厂产品型号SYXZZ ，表示三相有载调压星形连接中性点调压组合式电阻过渡电路分接开关。
无载分接开关一般用于发电厂、变电所(负荷变化不频繁，对电压要求不高)等场所。
有载调压分接开关用于钢铁厂、化工厂等负荷变化大又频繁，而且对电压要求较高场所的变压器上。
二、无载分接开关原理与结构 1．无载分接开关原理无载分接开关的原理，就是通过改变变压器绕组的分接头连接方式(在停电状态下)，改变不同绕组间的匝数比，来达到合适的电压输出(见图9-1)。
表9-2 有载调压分接开关型号字母符号含义2．无载分接开关结构无载分接开关调压系统包括操作机构、分接开关、分接引线和线圈的分接线匝等部分。
干式变压器分接开关调整方法与步骤
干式变压器分接开关调整方法与步骤文章一咱今天就来唠唠干式变压器分接开关咋调整。
你比如说，有个工厂，它的用电设备老是电压不稳，影响生产。
这时候就得调整分接开关啦！先把变压器停电，这可得记住喽，不停电可不敢乱动。
然后找到分接开关的位置，一般就在变压器的上面或者侧面。
调的时候要小心，别太用力，慢慢转动开关，转到合适的位置。
再把电送上，看看电压是不是正常啦。
这就是简单的调整方法和步骤，您学会了不？文章二嗨，朋友们！今天咱们讲讲干式变压器分接开关咋整。
我给您举个例子啊，有个小区，晚上老是灯光昏暗，一查是变压器电压低了。
那咋办？就得调分接开关。
第一步，把电断了，安全第一嘛！第二步，瞅准分接开关在啥地方。
第三步，想想电压情况，决定咋调。
电压高了就往低调，低了就往高调。
第四步，轻轻转动开关，别着急。
第五步，送上电，瞅瞅效果咋样。
就这么简单，您明白了吧？文章三咱来说说干式变压器分接开关调整这点事儿。
有一家饭店，厨房的电器老是不好使，一查是电压不对。
那咋调整分接开关呢？一定要停电，这可不能马虎。
然后，找到那个开关，它可能藏在变压器的某个角落里。
接着，想想电压是高了还是低了，决定调整的方向。
调的时候要温柔点，别弄伤了开关。
弄好后，通上电试试，看看问题解决没。
是不是挺简单的？文章四朋友们，今天来聊聊干式变压器分接开关咋调整。
就像有个小商店，收款机老是出故障，原来是电压不合适。
那咋弄？停了电，找到分接开关。
看看电压低不低，低了就往上调调。
调的时候别使蛮劲，慢慢的来。
弄好了，通上电，看看收款机正常不。
这就是调整的办法，您记住了吗？文章五咱们来谈谈干式变压器分接开关的调整方法和步骤。
比如说，一个办公室的空调总是不制冷，一测电压不对。
这时候就得调分接开关啦。
第一步，停电，这是必须的。
第二步，找开关，仔细找找。
第三步，根据电压情况动手调。
第四步，轻轻转动，别弄坏了。
第五步，送电，看看空调好使不。
咋样，是不是不难？。
变压器分接开关调压
变压器分接开关调压1. 背景介绍变压器分接开关调压是一种常见的电力系统调压方式。
在电力系统中，通过调整变压器的绕组连接点，可以实现输出电压的调节。
变压器分接开关调压能够有效地解决电力系统中负荷变化引起的电压波动问题，提高电力系统的稳定性和供电质量。
2. 变压器分接开关的原理变压器分接开关通过改变绕组的接线方式，从而实现对输出电压的调节。
常见的变压器分接开关有三种接线方式：大端连接、小端连接和中性点连接。
通过改变连接方式，可以调节变压器的变比，从而实现电压的调节。
•大端连接：将变压器的高压侧绕组与低压侧的大端相连。
这种接线方式可以使输出电压增加，适用于需要升压的情况。
•小端连接：将变压器的高压侧绕组与低压侧的小端相连。
这种接线方式可以使输出电压减小，适用于需要降压的情况。
•中性点连接：将变压器的高压侧绕组与低压侧的中性点相连。
这种接线方式可以在不改变变比的情况下调节输出电压，适用于需要微调电压的情况。
3. 变压器分接开关的工作原理变压器分接开关是通过切换分接头的位置来实现变压器接线方式的改变。
在变压器绕组上设置了一系列分接头，通过旋转分接开关，可以改变接线点的位置，从而改变变压器的接线方式。
分接开关通常采用机械和电动两种方式进行控制。
当需要调节输出电压时，通过控制分接开关的操作，可以改变变压器的接线方式。
例如，如果需要升高输出电压，可以将分接开关切换到大端连接；如果需要降低输出电压，可以将分接开关切换到小端连接。
通过不同的分接头组合和分接开关的操作，可以实现较大范围的电压调节。
4. 变压器分接开关调压的应用变压器分接开关调压在电力系统中有广泛的应用。
它可以用于供电系统的负荷调节，以应对负荷变化带来的电压波动；也可以用于电力系统的电压调节，以满足用户对电压的要求。
变压器分接开关调压还可以用于电力系统的过电压保护和电力负荷分配。
当系统负荷增大或出现突发故障时，通过调节变压器的分接开关，可以避免电压超过允许范围，保护电力设备的安全运行。
变压器分接开关
第九章 变压器分接开关第一节 变压器分接开关结构一、概述为提高供电电压的质量，电力变压器一般都装有分接开关。
分接开关分为无载(亦称无励磁)分接开关和有载调压分接开关两大类。
无载分接开关是在变压器停电情况下进行分接头的调节，因而不具备开断负荷的能力；有载调压分接开关可在不中断供电的情况下，带负荷调节分接开关，使其分接头处于合适的分接位置。
由于需带负荷调节，故分接开关触头(或部分触头)需具备开断负荷的能力。
无载分接开关按相数可分为单相和三相分接开关，也可按触头型式分为夹片式触头、楔形式触头及动触环定触柱式触头分接开关等。
这些在分接开关型号中都有表示，型号中各字母符号的含义如表9-1所示。
如SWX-82-10／60型，表示三相中性点调压，10kV 、60A 的无载分接开关(工厂序号82)。
有载调压分接开关分为复合式和组合式，按过渡电路可分为电阻式和电抗式，另外还有其它分类法，不一一列举。
国内有载调压分接开关生产厂家在产品命名上很不一致，其型号中字母符号的含义大致如表9-2所示。
【例】 遵义长征电器一厂产品型号为FY3—Ⅲ—350—／△60—14271W ，表示复合式有载调压三级额定电流350A ，60kV 电压级，14271W 基本连接方式。
上海电力修造总厂产品型号SYXZZ ，表示三相有载调压星形连接中性点调压组合式电阻过渡电路分接开关。
无载分接开关一般用于发电厂、变电所(负荷变化不频繁，对电压要求不高)等场所。
有载调压分接开关用于钢铁厂、化工厂等负荷变化大又频繁，而且对电压要求较高场所的变压器上。
二、无载分接开关原理与结构 1．无载分接开关原理无载分接开关的原理，就是通过改变变压器绕组的分接头连接方式(在停电状态下)，改变不同绕组间的匝数比，来达到合适的电压输出(见图9-1)。
表9-2 有载调压分接开关型号字母符号含义2．无载分接开关结构无载分接开关调压系统包括操作机构、分接开关、分接引线和线圈的分接线匝等部分。
变压器分接开关应该如何调整
变压器分接开关应该如何调整变压器是应用最广泛，最常见的电力设备之一。
我们都知道变压器是一种能将某一种电压、电流、相数的交流电能转变成另一种电压、电流、相数的交流电能的电器。
在生产和生活中，经常会用到各种高低不同的电压，比如工厂中常用的三相异步电动机的额定电压是380V或220V；照明电路中要用220V；机床照明、行灯等只需要36V、24V，甚至更低的电压。
这就需要使用变压器把同一交流电压变换成频率相同的不同等级的电压，来满足不同的使用要求。
变压器不仅能用于改变电压，还可以用来改变电流（如变流器、大电流发生器等）、改变相位（如改变线圈的连接方法来改变变压器的极性或组别）、变换阻抗（电子线路中的输入、输出变压器）等。
单相变压器工作原理变压器的基本工作原理是电磁感应原理。
上图所示为一个最简单的单相变压器，其基本结构是在闭合的铁芯上绕有两个匝数不等的绕组（又称线圈），绕组之间、铁芯和绕组之间均相互绝缘，铁芯由硅钢片叠成。
现将匝数为W1的绕组与电源相连，称该绕组为原绕组或初级绕组，匝数为W2的绕组通过开关K与负载相连，称为副绕组或次级绕组。
当接通电源，把交流电压U1加到原绕组上后，交流电流l1流入该绕组，然后产生励磁作用。
在铁芯中产生的交变磁通不仅穿过原绕组，同时也穿过副绕组，它分别在两个绕组中引起感应电动势。
这时如果开关K合上，副绕组与外电路的负载相连通，便有电流I2流出，负载端电压即为U2，于是输出电能。
对变压器的作用和工作原理有了一定的了解后，我们来讨论一下变压器分接开关应该如何调整？运行中系统电压过高或过低，影响设备的正常运行时，需要对变压器分接开关进行适当地调整，以保持变压器二次侧电压的正常。
10kV变压器的分接开关有三个位置，调压范围为±5%，当系统的电压变化不超过额定电压的±5%时，可以通过调节变压器分接开关的位置来解决电压过高或过低的问题。
无载调压的配电变压器，分接开关有三挡，即Ⅰ挡时，为10500/400V；Ⅱ挡时，为10000/400V；Ⅲ挡时，为9500/400V。
变压器有载分接开关控制器设计
变压器有载分接开关控制器设计引言：一、系统功能总体设计：1.输入变压器电压和电流信号传感器，用于测量变压器的输入参数；2.用微控制器来处理传感器数据，并控制有载分接开关的转接动作；3.输出控制信号给有载分接开关，用于对变压器的分接开关动作进行控制；4.显示变压器的调压和调容结果。
二、传感器的选择和设计：1.电压传感器：选择合适的电压传感器来测量变压器的输入电压。
传感器应具有较高的精度和可靠性，能够在较大范围内进行测量。
同时，还需要考虑传感器的输出信号电平和稳定性。
2.电流传感器：选择合适的电流传感器来测量变压器的输入电流。
传感器应具有较高的精度和可靠性，能够在较大范围内进行测量。
同时，还需要考虑传感器的输出信号电平和稳定性。
三、微控制器的选择和设计：选择合适的微控制器来处理传感器数据，并控制有载分接开关的转接动作。
微控制器应具有较高的计算性能和较大的存储容量，以满足复杂的算法和数据处理需求。
同时，还需要考虑微控制器的接口和通信能力，以与其他外部设备进行数据交互。
四、电路设计：1.传感器电路：为每个传感器设计合适的电路，以将传感器的输出信号转换为微控制器可以读取和处理的数字信号。
电路应保证传感器输出信号的准确性和稳定性。
2.控制电路：设计适当的控制电路，用于驱动有载分接开关的转接动作。
控制电路应具有较高的可靠性和稳定性，并且能够满足有载分接开关的电气特性要求。
五、软件设计：1.数据处理算法：编写合适的算法，以处理传感器数据并计算出变压器的调压和调容结果。
算法应具有高精度和高效率，同时考虑到变压器的特性和运行要求。
2.控制策略：设计合适的控制策略，用于控制有载分接开关的转接动作。
控制策略应能够根据变压器的输入参数和调整要求，自动选择合适的分接位置并调整容量。
六、人机界面设计：设计合适的人机界面，用于显示变压器的调压和调容结果，以及设置相关参数。
人机界面应具有良好的可读性和易用性，方便操作人员进行参数设置和操作控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YF-ED-J8864
可按资料类型定义编号
变压器分接开关的电气控
制实用版
Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements.
（示范文稿）
二零XX年XX月XX日
变压器分接开关的电气控制实用
版
提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1 变压器的档位操作
笔者曾在某厂热处理车间工作多年，其车
间有两台用于淬火的盐浴炉。
盐浴炉要求在低
电压、大电流下工作，因此必须用变压器来改
变电压电流。
根据生产工艺要求，该变压器有
三个档位，分别对应盐浴的三种工作状态：1档
用于炉子升温；2档用于炉子保温；3档用于工
件淬火。
而1档、2档、3档的定位是通过一只
机械式分接开关去改变盐浴炉变压器的原边绕
组接线端来实现的，并且换档操作由操作工人
来完成。
其主电路和控制电路如图1所示，其中1T是电子电位差计，用于炉温的设定与控制。
2 机械式分接开关存在的问题
2．1 开关使用寿命短
由于热处理车间温度较高，加上盐浴炉产生的腐蚀性气体，使变压器周围的工作环境比较恶劣，而机械式分接开关是胶木结构、机械触点，又是人工换档方式。
因此，开关在使用过程中，胶木圈受热易老化引起变形甚至开裂。
在生产高峰，有时一只分接开关的使用寿命不到一个月，每年不能修复的分接开关价值达数干元，车间的设备维修费用也因此提高。
2．2 人工换档存在定位不准、触点不到位等问题
此机械式分接开关是用于改变变压器原边绕组接线的，由于是三相变压器，因此要求分接开关上的三个触点同时对准变压器相应档位上的三个出线端。
由于分接开关就安装在变压器上，离盐浴炉距离很近，其触点因经常受腐蚀会造成接触不良；分接开关的触点接在变压器的主电路中，流过的电流较大，触点容易损坏。
另外，人工换档存在定位不准、触点不到位等现象，而且操作者换档时必须站在变压器上，既费力又受到盐浴高温气体的熏灼，人身安全和健康都受到影响。
综上所述，机械式分接开关存在容易损坏、操作不便、维修工作量很大等问题，由此
还会造成工件淬火质量达不到工艺要求以及盐浴冻结需重新升温等，给生产和工厂带来了很大的损失。
3 改进方法
针对上述问题，我们对变压器的分接开关进行了电气改造，用电气控制来代替机械操作。
首先对原主电路进行电气改造。
在断电情况下，用机械式分接开关定位在1档、2档、3档，分别找出各档所对应的变压器原边绕组的接线端，做好标记，以便接触器主电路的接线。
其中用KMI控制1档、KM2控制2档、KM3控制3档，主电路接线如图2a所示。
其次对控制电路进行设计改造。
因原电路更换档位由人工操作分接开关完成，现在主电
路中取消了分接开关，改用了电气控制，因此控制电路必须设计成1档、2档、3档分别控制，这里我们考虑用一只十字开关来预选所需档位，当然也可以采有三只按钮操作。
各档之间采用电气互锁，保证主电路中只有一个档位的接触器吸合。
改造后的控制电路接线如图2b 所示。
为了便于操作者观察和正确操作，我们还设计了各档位工作时的指示电路，如图3所示，使操作者随时了解盐浴炉目前的工作状态。
这里选用方形指示灯，把档位标号贴于玻璃罩内侧，醒目又直观。
接线完成后，为考虑人身和设备的安全，可以在不接通电源接触器KM的情况下（只须将
电子电位差计的电源断开），进行档位操作，观察主电路中各接触器吸合情况是否符合要求。
然后把电子电位差计的电源接上，看各档定温后能否准确控温：即到设定温度，断开选定档位的接触器；低于设定温度，选定档位的接触器自动吸合进行升温。
4 使用效果
盐浴炉变压器的三个档位的操作由机械式分接开关换档变成电气控制，把接在变压器原边电路中的分接开关去掉，改成允许频繁操作的三个接触器，在控制电路中使用十字开关预选所需档位，增加三个中间继电器，主要是为显示盐浴炉工作状态考虑。
加上电气柜的改装，整个电路的改造费用在500元左右，而一
只机械式分接开关的价格是400元左右，该车间的两台盐浴炉每年平均更换分接开关不少于10只。
档位操作使用电气控制后，避免了人工操作不到位、触点受腐蚀等问题，该装置投入使用后，受到了工人师傅的欢迎和好评，操作方便直观，维修工作量也大大减少，为工厂节约了大量的维修资金。
在此基础上，我们又成功改造了第二台变压器的分接开关。
几年使用下来，只偶尔更换过一些易损元件（如指示灯、中间继电器的触点等），效果确实不错。
