项目六直线与圆弧插补指令的应用

项目六直线与圆弧插补指令的应用项目六直线与圆弧插补指令的应用任务描述：1. 巩固编程步骤2. 掌握绝对坐标编程和相对坐标编程的方法。

3. 掌握定位指令、直线插补指令、圆弧插补指令的使用方法和规则任务分析：本任务进入到数控程序的编制实例讲解，通过一个指明轨迹加工过程，示范一个简单编程范例，达到使学生初步掌握简单轨迹编程的方法。

一般的加工轨迹都是由直线和圆弧组成，而直线与圆弧插补指令则是描绘这样一个加工轨迹的基本指令。

一、绝对坐标编程与相对坐标编程1.1绝对和相对编程模式如图6-1所示图6-1绝对和相对坐标1．绝对坐标（G90）:就是以零件上一个公共点（工件坐标原点）作为参考——称为绝对输入的原点。

例如，G90 G01 X+100 Y-50 F300；说明选择G90 绝对模式，数学符号“＋”、“—”表示直角坐标系的象限，而不是运动方向；X+100 Y-50表示刀具在程序原点中的刀具位置，而不是刀具运动本身。

2．相对坐标（G91）：就是以前一个目标为起点到后一点之间的距离。

例如，G91 G01 X+100 Y－50 F300；数字符号“+”、“—”制定刀具运动方向，而不表示直角坐标系的象限；X+50 Y－50表示刀具在制定方向上的运动距离。

提示：1.绝对模式下，所有的尺寸都是从程序原点开始测量。

2.相对模式下，所有程序尺寸都是制定方向上的间隔距离。

1.2快速定位指令（G00）【指令格式】坐标值：表示移动的终点坐标G00 X___ Y____ Z____；坐标值：表示移动的终点坐标提示：1.该指令只能用于定位，不能用于切削。

2.快速定位的速度由数控机床参数决定。

同时，该指令也不受“F 指令”指明的进给速度影响。

3.定位时各坐标轴为独立控制而不是联动控制。

这样可能导致各坐标轴不能同时到达目标点。

例如：执行G00 X50 Y50；由于X轴与Y 轴同时按照机床参数给定的速度运动，产生X轴先到达位置，Y轴后到达的情况。

数据采样法插补C语言程序

{
double fDeltaL,fL;
double K;
int bXIsBigger;
double GEnd,NEnd;
double GStepVal;//NStepVal;
double AxisGVal,AxisNVal;
double fStVel;
double fDistToEnd;
fStVel=FVal/300000; //插补速度,单位为mm/st
DSM_Line(30,50,1000,10);//输入要插补直线的参数
fclose(fp);
return 0;
}
AxisGVal=AxisNVal=0;
fDeltaL=FVal*Ts/(60*1000); //一个插补周期内的合成增量,单位为毫米
fL=sqrt(XEnd*XEnd+YEnd*YEnd);
K=fDeltaL/fL;
//确定引导坐标和非引导坐标
if (fabs(XEnd>=fabs(YEnd)))
unsigned short Judge_Quadrant(double x, double y)
{
unsigned short nDir;
if (x>=0)
{ //象限判断
if (y>=0)
{
nDir=1;
return 1;
}
else
{
nDir=4;
return 4;
}
}
else
{
if (y>=0)
{
nDir=2;
return 2;
}
else
{
nDir=3;
return 3;
}

直线及圆弧插补程序--逐点比较法

else
{if(XOY==1||XOY==2)
{
ZF=3;
strcpy(e,c);
}
else
{ZF=4;strcpy(e,d);}
FM=FM+fabs(NX);
printf(" %d %s FM=%d NXY=%d\n\n",BS-NXY,e, FM,NXY);}}}
图一：插补计算过程
第一象限直线OA，起点为（0,0），终点坐标为A（6,4）
图二：插补计算过程
第二象限直线OA，起点为（0,0），终点坐标为A（-3,2）
图三：插补计算过程
第三象限直线OA，起点为（0,0），终点坐标为A（-2,-3）
图四：插补计算过程
第四象限直线OA，起点为（0,0），终点坐标为A（3,-2）
二．四象限逐点比较法圆弧插补
加工逆圆弧（或顺圆弧）A⌒B,圆弧的圆心在坐标原点，已知起点坐标为（X0，Y0）终点坐标（NX，NY）。
XM=X0;
YM=Y0;
for(NXY= fabs(NX-X0) + fabs(NY-Y0)-1;NXY>=0;NXY--)
{
if(RNS==1||RNS==3||RNS==6||RNS==8)
{
if(FM>=0)
{
if(RNS==1||RNS==8)
{ZF=1;
strcpy(e,a);
}
else
{ZF=2;
此程序是根据《微型计算机控制技术》(第二版)清华大学出版社
第三章数字控制技术——3.2插补原理中的3.2.1逐点比较法的直线插补，3.2.2逐点比较法圆弧插补编写的。其中的变量定义，原理依据均来源于此，如有疑问，请参考书中的讲解。尤其是例子，以下两个程序的第一个运行图均与例题中的一致。

欧姆龙NJ直线插补及圆弧插补

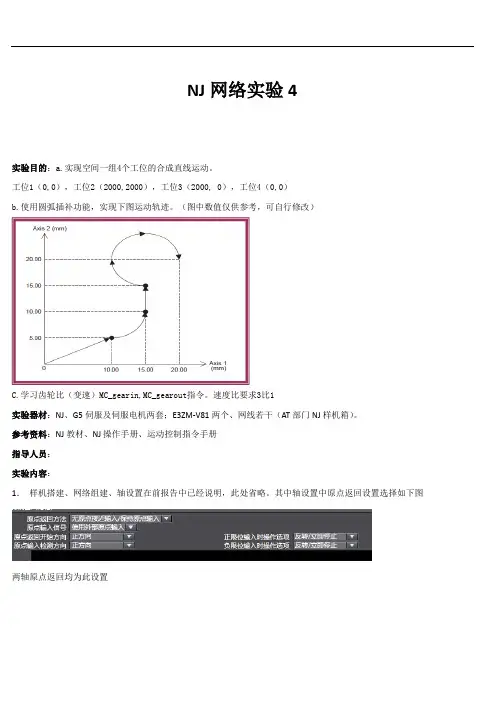

NJ网络实验4实验目的：a.实现空间一组4个工位的合成直线运动。
