太阳能路灯控制器设计报告
《2024年智能太阳能路灯系统设计》范文
《智能太阳能路灯系统设计》篇一一、引言随着科技的不断进步和环保意识的日益增强，太阳能作为一种清洁、可再生的能源，在照明领域的应用越来越广泛。
智能太阳能路灯系统以其节能、环保、智能化的特点，成为现代城市照明的重要组成部分。
本文将详细介绍智能太阳能路灯系统的设计思路、技术实现及优势。
二、系统设计目标智能太阳能路灯系统的设计目标主要包括以下几个方面：1. 节能环保：通过利用太阳能作为主要能源，减少对传统电能的依赖，实现节能环保。
2. 智能化管理：通过智能控制系统，实现路灯的自动开关、亮度调节等功能，提高照明效率。
3. 安全性：确保系统稳定可靠，保障路灯的正常运行。
4. 便于维护：系统设计应便于后期维护和升级。
三、系统设计原理智能太阳能路灯系统主要由太阳能板、锂电池、智能控制器、路灯灯具等部分组成。
系统利用太阳能板将太阳能转化为电能，储存于锂电池中。
智能控制器根据时间、光线等条件，自动控制路灯的开关和亮度。
四、技术实现1. 太阳能板：选用高效单晶硅或多晶硅太阳能板，提高太阳能的转换效率。
2. 锂电池：选用性能稳定的锂电池，确保电能的有效储存和释放。
3. 智能控制器：智能控制器是系统的核心部分，它通过传感器采集环境光线、温度、湿度等数据，根据预设的逻辑算法，自动控制路灯的开关和亮度。
同时，智能控制器还具有远程监控和控制系统功能，方便用户进行管理和维护。
4. 路灯灯具：选用高效、低能耗的LED灯具，提高照明效果和能效比。
五、系统优势1. 节能环保：智能太阳能路灯系统利用太阳能作为主要能源，无需连接电网，减少了对传统电能的依赖，实现了节能环保。
2. 智能化管理：通过智能控制系统，实现路灯的自动开关、亮度调节等功能，提高了照明效率和管理水平。
3. 安全性高：系统采用高性能的硬件和稳定的软件设计，确保了系统的稳定性和安全性。
4. 维护方便：智能控制系统具有远程监控和控制系统功能，方便用户进行管理和维护。
同时，锂电池寿命长，减少了维护成本。
全自动太阳能路灯控制器的设计毕业设计
毕业设计专业：测控技术与仪器题目：全自动太阳能路灯控制器的设计河北科技大学毕业设计成绩评定表注：该表一式两份，一份归档，一份装入学生毕业设计说明书中毕业设计中文摘要毕业设计外文摘要本科毕业设计第I 页共I 页目录1 引言 (1)1.1 本课题研究的背景 (1)1.2 本课题的主要目标及任务 (2)2 系统总体方案设计 (3)3 硬件设计 (4)3.1 供电系统的设计 (4)3.2 微控制器系统的设计 (9)3.3 输出系统的设计 (20)4 软件设计 (24)5 仿真部分 (26)5.1 传感器部分仿真 (26)5.2 按键及输出部分仿真 (28)结论 (1)致谢 (2)参考文献 (3)附录A：单片机C语言程序 (4)附录B：仿真原理图附录C：电路原理图1 引言1.1 本课题研究的背景随着人们生产和生活方式的改变，能源的使用量也在逐年增加，能源危机日益加重。
据资料显示，目前全球的油量储蓄仅约为13 000亿桶。
而当前的原油消耗在世界范围内每年以1.5%的比例在增加。
从2007年7 500万桶/ 日增长到2020年1. 03亿桶/ 日。
因而，各国能源设施的投入需要大幅度的增加。
近年来，原油价格的不断增长导致了2008 年上半年石油价格的暴涨，在短时间内价格急剧波动，突显了价格对于市场失衡的敏感程度非常之高。
这些现象警示着人们：石油资源终究是有限的。
第一次工业革命后煤炭便成为人类所使用的重要能源。
虽然目前其重要位置已经逐渐开始下降，但随着石油储量的日渐减少，而煤炭资源的储蓄量相对来说比较大，况且煤炭气化、液化等新技术的出现，使得煤炭的利用更加便捷、有效。
目前中国的煤炭消耗中，大部分用于发电、炼钢等重工业。
然而，煤炭的现有储量也仅可供使用约100年[1]。
因此，开发和利用新能源已经迫在眉睫，目前的新能源主要有太阳能，风能，潮汐能，地热能等。
相比较潮汐能、空气能、地热能、核能来说，太阳能更加清洁，更加安全，并且技术已经较为成熟。
太阳能LED路灯控制系统设计
太阳能LED路灯控制系统设计一、设计目标随着人们对环境保护意识的增强和能源消耗的压力，太阳能照明系统作为一种新型照明方式逐渐被广泛应用。
本设计旨在设计一套太阳能LED路灯控制系统，使其能够实现按需调节光照亮度、延长路灯使用寿命、提高能源利用效率和减少能源浪费。
二、系统组成该太阳能LED路灯控制系统主要由三部分组成：太阳能光电转换装置、储能装置和LED路灯控制装置。
1.太阳能光电转换装置：通过太阳能电池板将太阳能转化为电能，并将其充电送到储能装置。
太阳能电池板应根据实际情况选择合适的功率，以满足夜间照明需求。
2.储能装置：由电池组成，用于存储白天由太阳能电池板转化的电能，以供夜晚照明使用。
储能装置应具有较大的容量和高效的充放电特性，以确保路灯能够持续工作数天。
3.LED路灯控制装置：主要由控制器、传感器和LED路灯组成。
控制器采用微处理器控制，能够根据不同的环境条件和光照需求调节路灯的亮度，实现节能调光。
传感器可以负责检测环境亮度和电池电量，以便对路灯的亮度进行调节，并进行充电和放电管理。
LED路灯采用高效节能的LED光源，能够提供优质的照明效果。
三、系统工作原理当太阳能电池板接收到太阳能并转化为电能时，控制器通过传感器来调节LED路灯的亮度。
在光线较暗的时候，控制器会自动提高LED路灯的亮度，以确保良好的照明效果。
当光线足够亮时，控制器会自动降低LED路灯的亮度，以实现节能减排的目的。
储能装置起到了存储电能的作用，当夜晚来临时，路灯可以从储能装置中获取电能来提供照明。
当电池电量较低时，控制器会自动调整LED路灯的亮度，以延长电池的寿命。
同时，控制器也会监测电池电量，当电量过低时，会自动调节LED路灯的亮度或者关停路灯，以充电恢复电量。
四、系统特点1.节能环保：太阳能光电转换装置将太阳能转化为电能，具有非常高的能源利用效率，是一种非常环保的照明方式。
而LED路灯作为光源，比传统的荧光灯和白炽灯更加节能。
农村路灯设计报告范本
农村路灯设计报告范本一、项目背景在我国农村地区，夜间的道路照明问题一直存在。
由于农村地区人口相对较少，交通流量较少，传统的路灯布设成本较高，维护困难。
因此，为了解决农村夜间照明问题，我们设计了一种针对农村路灯的新型方案。
二、设计原理为了降低成本、方便维护并提高路灯的照明效果，我们设计了一种太阳能路灯。
它主要由太阳能板、电池、LED灯源、控制电路及灯杆等部分组成。
- 太阳能板：太阳能板通过将太阳光线转换为电能，供电给电池充电，确保路灯的照明效果。
- 电池：电池将太阳能转换后的电能进行储存，以便在夜间或阴天时供给路灯使用。
- LED灯源：LED灯源采用节能、高亮度的LED灯，具有较长的寿命和较低的能耗。
- 控制电路：采用微电脑控制系统，控制路灯的开关和亮度调节，确保路灯在夜间能自动点亮和根据需求调节亮度。
- 灯杆：采用防水、防锈设计的灯杆，确保路灯在恶劣天气条件下的正常使用。
三、设计方案根据农村夜间照明的需求和设计原理，我们设计了以下具体方案：1. 选择合适的太阳能板：根据农村地区的日照时间和光线强度，选择太阳能转换效率较高的太阳能板，以确保电池能够充电充足。
2. 选择适用的电池：选用容量合适的电池，以确保在连续几天的阴天或夜间也能保持路灯正常运行。
3. 选择合适的LED灯源：根据道路需求和夜间光照要求，选择储能量大、取电快、寿命长的LED灯源，以保证路灯的亮度和使用寿命。
4. 控制电路设计：采用微电脑控制系统，配置光感传感器，实现路灯在夜间自动点亮，并根据实际需求进行亮度调节，达到节能的目的。
5. 灯杆设计：选用防水、防锈型材料设计灯杆，确保路灯在各种恶劣天气条件下的正常使用。
四、效果预期通过以上的设计方案，我们预期能够达到以下效果：1. 节能环保：利用太阳能进行充电和供电，不需要外部电源，节约能源，并减少碳排放。
2. 经济实惠：通过采用太阳能供电，避免了传统电缆敷设和电费支出，降低了投资和运营成本。
太阳能路灯控制器设计
太阳能路灯控制器设计太阳能路灯控制器是一种在路灯系统中应用太阳能技术的设备。
它通过收集太阳能并将其转换为电能来为路灯提供能源，实现了路灯的绿色、高效能运行。
太阳能路灯控制器的设计是为了能够有效管理和控制太阳能路灯的运行，并确保其在各种环境条件下正常工作。
2.电池：电池是太阳能路灯的能源储存装置，可以在太阳能不足或夜晚的时候为路灯提供电能。
在控制器的设计中需要选择合适的电池，以确保路灯能够持续工作一整晚。
3.控制电路：控制电路是太阳能路灯控制器的核心部分，负责管理和控制太阳能路灯的开关、充电、放电等操作。
在控制电路的设计中需要考虑对电能的高效利用，以及对路灯的精确控制。
4.光敏电阻：光敏电阻是太阳能路灯控制器的检测器件，可以通过感应周围光照来控制路灯的开关和亮度。
在控制器的设计中需要选择合适的光敏电阻，以确保路灯能够根据环境光照情况自动调整亮度。
5.过载保护：过载保护是太阳能路灯控制器的重要功能之一，可以保护路灯免受电流过大或过载的损坏。
在控制器的设计中需要添加过载保护电路，以确保路灯系统的安全运行。
1.高效能：控制器需要具备高效能转换太阳能为电能的能力，以确保路灯系统的连续供电。
2.稳定性：控制器需要具备稳定的性能，并能适应不同天气和光照条件下的工作。
3.自动控制：控制器需要具备自动控制功能，能够根据环境光照情况自动调整路灯的亮度和开关。
4.过载保护：控制器需要具备过载保护功能，能够在电流过大或过载时及时切断电源，以保护路灯系统的安全运行。
5.节能环保：控制器需要能够最大限度地利用太阳能资源，减少对传统能源的依赖，实现节能环保的目标。
总之，太阳能路灯控制器的设计是为了能够实现太阳能路灯的高效能运行，并确保其在各种环境条件下正常工作。
通过有效管理和控制太阳能路灯的能源供给和亮度调节，太阳能路灯控制器能够为人们提供安全、节能、绿色的路灯照明服务。
《2024年智能太阳能路灯系统设计》范文
《智能太阳能路灯系统设计》篇一一、引言随着现代科技的不断发展，人类社会正面临越来越多的环境与能源问题。
为应对这些问题，环保、节能型科技产品在城市建设和改造中越来越受重视。
其中，智能太阳能路灯系统因其独特的优势和高效能的特点，逐渐成为城市照明系统的重要组成部分。
本文将详细介绍智能太阳能路灯系统的设计思路、原理及其应用。
二、系统设计概述智能太阳能路灯系统是一种利用太阳能作为能源，通过智能控制系统进行开关和亮度调节的路灯系统。
该系统主要包括太阳能电池板、蓄电池、LED路灯、智能控制模块等部分。
设计目标在于通过合理配置和优化这些组成部分，实现路灯的智能化管理，以最大限度地提高太阳能的利用效率和路灯光源的使用效果。
三、主要部件及设计原理1. 太阳能电池板：负责将太阳能转换为电能。
设计时需考虑其转换效率、耐久性及安装角度等因素，确保其能充分接收太阳光并转化为电能。
2. 蓄电池：用于储存太阳能电池板产生的电能。
在无光照条件下，为LED路灯提供电力。
选择合适的蓄电池是确保系统稳定运行的关键。
3. LED路灯：作为光源，具有低功耗、高亮度、长寿命等特点。
通过智能控制模块进行调节，可根据光照强度、时间等因素自动调整亮度。
4. 智能控制模块：是整个系统的核心部分，负责接收传感器信号、处理数据并控制路灯的开关和亮度。
该模块采用微处理器和嵌入式技术，具有高效率、低功耗的特点。
四、系统工作原理智能太阳能路灯系统的工作原理如下：1. 太阳能电池板在有光照的条件下，将太阳能转换为电能，为蓄电池充电。
2. 当夜幕降临，光敏传感器检测到环境光线变暗，将信号传递给智能控制模块。
3. 智能控制模块根据接收到的信号和预设的逻辑，控制LED 路灯的开关和亮度。
4. 在白天或光照充足时，LED路灯关闭或低亮度运行，以节省电能。
5. 当蓄电池电量不足时，智能控制模块会提前调整LED路灯的亮度或工作时间，以延长整个系统的使用寿命。
五、系统应用及优势智能太阳能路灯系统在城市建设中有着广泛的应用和明显的优势：1. 环保节能：利用太阳能作为能源，减少了对传统电能的依赖，降低了碳排放。
《2024年智能太阳能路灯系统设计》范文
《智能太阳能路灯系统设计》篇一一、引言随着社会科技的不断进步和环境保护意识的逐渐加强，节能、环保、高效的绿色能源利用已成为当前发展的重要方向。
其中，智能太阳能路灯系统作为一种高效、环保的照明解决方案，逐渐受到了广泛关注。
本文将详细阐述智能太阳能路灯系统的设计原理、构成部分以及其在应用中的优势。
二、系统设计原理智能太阳能路灯系统以太阳能为能源，通过光伏效应将太阳能转化为电能，为路灯提供照明动力。
系统设计主要遵循节能、环保、智能化的原则，实现自动开关灯、亮度调节、故障诊断等功能。
三、系统构成部分1. 太阳能电池板：太阳能电池板是智能太阳能路灯系统的核心部分，负责将太阳能转化为电能。
其性能直接影响系统的发电效率和寿命。
2. 储能电池：储能电池用于储存太阳能电池板产生的电能，以供夜间或阴雨天使用。
常见的储能电池有铅酸电池、锂离子电池等。
3. 智能控制器：智能控制器是系统的“大脑”，负责控制路灯的开关、亮度调节等功能。
通过内置的传感器和算法，实现自动开关灯、故障诊断等功能。
4. LED路灯：LED路灯作为照明设备，具有节能、环保、寿命长等特点。
系统采用高亮度的LED路灯，以满足照明需求。
5. 其他辅助设备：包括支架、电缆等，用于支撑太阳能电池板和连接各部分设备。
四、系统设计优势1. 节能环保：智能太阳能路灯系统以太阳能为能源，无需消耗传统能源，实现节能环保。
2. 智能化管理：通过智能控制器，实现自动开关灯、亮度调节、故障诊断等功能，提高管理效率。
3. 长寿命：太阳能电池板、LED路灯等主要设备具有较长的使用寿命，降低维护成本。
4. 适用范围广：智能太阳能路灯系统适用于各种环境，如城市道路、乡村小道、公园等。
5. 经济效益：长期运行成本低，可为用户节省大量电费支出。
五、结论智能太阳能路灯系统作为一种高效、环保的照明解决方案，具有广阔的应用前景。
通过不断的技术创新和优化，智能太阳能路灯系统将在节能、环保、智能化等方面发挥更大的作用，为城市和乡村的照明事业做出积极贡献。
开题报告太阳能路灯控制器的设计
开题报告
三、参考文献
[1]康华光，等.《电子技术基础》(第五版) [m] .北京;高等教育出版社，2008[2]黄汉云，等.《太确光伏发电应用原理》D] .北京，电子工业出版社2009[3]付新春，等<光伏发电系统运行与维护》北京，北京大学出版社2015
[4]李钟实.《太阳能光伏发电系统设计施工与应用》[m] .北京，人民邮电出版社，2012
[5]黄汉云.《太阳能光伏照明技术与应用》[M] .北京;化学工业出版社，2009[6]杨贵恒，等.《太阳能光伏发电系统及其应用》[m] .北京;化学工业出版社，2013
[7]秦鸣峰.《蓄电池的试用与维护》，[m] .2版，北京，化学工业出版社，
2011
[8]石生.《电路基本分析》，4版.北京，高等教育出版社，2014
[9]陈育明.《太阳能LED照明系统》，第1版，北京;化学工业出版社，2011[10]吴财福，等.《太阳能光伏并网发电及照明系统》，科学出版社，2009[11]李宏仲，等.《电力系统》，机械工业出版社，2016[12]福多佳子.《照明设计》，中国青年出版社，2015
[13]谭建成《新编电机控制专用集成电路与应用》[m] . 北京:机械工业出版
院（系）审批意见：
指导教师意见：
签字：
年月日
签章：
年月日。
设计LED太阳能路灯控制器设计Word
LED太阳能路灯控制器设计根据LED太阳能路灯系统特点，设计了太阳能路灯控制器。
详细说明了蓄电池充电控制及负载输出控制的硬件设计原理，并采用三段式充电理论实现了控制器的软件设计。
控制器功能易于实现，满足控制和环保节能的要求。
太阳能作为一种新兴的绿色能源，以其永不枯竭、无污染等优点，正得到迅速的推广应用。
LED具有体积小而坚固耐用，耗电量低、使用奉命长、环保、光色性能好等特点，有资料显示，每年用于照明的电力在3000亿度以上，若采用LED 照明，每年就可以节约1/3的照明用电，基本上相当于总投资规模超过2000亿元的三峡工程的全年发电量。
由于太阳能电池板输出的是直流电能，而LED也是直流驱动光源，两者的结合更能提高整个系统的效率，降低市政成本，所以LED 太阳能路灯越来越受到人们的重视。
2LED太阳能路灯系统结构LED太阳能路灯系统1所示，可以看出其由太阳能电池、路灯控制器、蓄电池、市电供电和LED路灯五部分组成，其中太阳电池用于把太阳光能转互电能，即白天时刻太阳能电池给蓄电池充电，并且可以根据太阳能电池两端电压的大小判断光亮程度。
也就是从太阳电池电压的大小来判断天黑和天亮。
蓄电池是整个太阳能系统的储备能源设备，白天时太阳电池给蓄电池充电，晚上或阴雨天系统和负载用电由蓄电池来提供。
3路灯控制器硬件设计太阳能路灯控制器是太阳能路灯系统中最为重要的部件，其功能设计的好坏决定了一个太阳能路灯系统运行情况的优劣。
路灯控制器需要实现的功能有：根据太阳亮度，白天断开LED路灯而给蓄电池充电，晚上通过蓄电池给路灯供电，并能分时段进行功率调整，在蓄电池电量不足时，自动切换到市电供电系统；防止蓄电池过充和过放，具有短路保护和反接保护功能等。
根据需要实现的控制功能，本文选择STM8单片机对LED 太阳能路灯系统进行控制。
单片机主要完成的功能包括检测蓄电池两端电压并根据不同状态采用不同的充电模式；判断白天黑夜并以此来切换蓄电池充电和放电模式以及切换到市电供电系统。
太阳能路灯系统控制器研究及设计
设计思路
1、单片机的选择
太阳能路灯控制器需要一个具有强大运算能力和可靠性的微控制器来协调和 控制各部件的工作。本设计中选用STM32单片机作为主控制器，其具有丰富的外 设接口和强大的定时器、ADC等功能，能够满足太阳能路灯控制器的设计要求。
2、电路设计
太阳能路灯控制器的电路设计主要包括以下几个部分：
5、保护功能：在电路中加入保护元件，如保险丝和防雷二极管等，以防止 过载和雷击对系统的损害。
五、结论
太阳能LED路灯控制器是实现太阳能高效利用的关键组件。通过精心设计和 合理选材，我们可以构建一个高效、稳定、智能的太阳能LED路灯控制系统，为 我们的生活带来更多的便利和节约能源。随着科技的不断发展，我们期待太阳能 LED路灯控制器将会有更出色的表现和更广泛的应用。
1、控制亮度：根据环境光照强度和时间，控制路灯的亮度，以达到节能和 舒适的照明效果。
2、自动开关灯：根据日出和日落时间，自动开关灯以实现智能化控制。
3、测量电压、电流等参数：实时监测太阳能电池板和路灯的电压、电流等 参数，以确保系统正常运行。
4、故障诊断：能够诊断控制系统出现的故障，提示维护人员及时进行维修。
3、放电管理：通过调节PWM信号的占空比来精确控制蓄电池的放电，防止蓄 电池过度充电。
4、智能控制：利用微控制器如Arduino或Raspberry Pi来实现智能控制。 通过安装光感器，控制器可以感知环境光线，自动调节LED灯的亮度。同时，通 过连接GPS模块和气象站数据，控制器还可以根据天气和地理位置自动调整太阳 能电池板的工作状态。
引言
随着环境保护和能源利用的日益重视，太阳能作为一种清洁、可再生的能源， 在各个领域得到了广泛应用。其中，太阳能路灯控制器作为一种能够实现路灯智 能化控制的设备，在道路照明、景观照明等领域具有广泛的应用前景。本次演示 将介绍一种基
(整理)太阳能路灯控制器的设计
太阳能路灯以太阳光为能源,白天充电、晚上使用,无需铺设复杂、昂贵的管线,可任意调整灯具的布局,安全节能无污染,充电及开/关过程采用光控自动控制,无需人工操作,工作稳定可靠,节省电费,免维护,太阳能路灯的实用性已充分得到人们的认可。
本文介绍的基于单片机的太阳能路灯控制器的设计,对12V和24V蓄电池可以自动识别,能实现对蓄电池的科学管理,能指示蓄电池过压、欠压等运行状态,具有两路负载输出,每路负载额定电流可以达到5A,两路负载可以随意设置为同时点亮、分时点亮,单独定时等工作模式,同时对负载的过流、短路具有保护功能;具有较高的自动化和智能化程度。
硬件电路组成及工作原理系统硬件结构框图太阳能路灯智能控制器以STC12C5410AD单片机为核心,外围电路主要由电压采集电路、负载输出控制与检测电路、LED显示电路及键盘电路等几部分组成的,结构框图如图1所示。
电压采集电路包括:太阳能电池板和蓄电池电压采集,用于太阳光线强弱的识别以及蓄电池电压的获取。
单片机的P3口的两位作为键盘输入口,用于工作模式等参数的设置。
下面详细介绍系统中STC12C5410AD、电压采集与电池管理、负载输出控制与检测电路的设计与实现。
STC12C5410AD单片机STC12C5410AD是STC12系列的单片机,采用RISC型CPU 内核,兼容普通8051指令集,而且还有新的特点:片内含有Flash程序存储器10k,Data Flash 数据存储器2k,RAM数据存储器512字节,同时内部还有看门狗(WDT);片内集成MAX810专用复位电路,集成了8通道10位分辨率的ADC以及4通道的PWM;具有可编程的8级中断源4种优先级,具有系统可编程(ISP)和应用可编程(IAP)等特点,片内资源丰富、集成度高、使用方便。
STC12C5410AD对系统的工作进行实施调度,实现外部输入参数的设置、对蓄电池及负载进行管理,工作状态的指示等。
为充分使用片内资源,本文所设置的参数写入Data Flash数据存储器内。
太阳能路灯控制器设计报告
太阳能路灯控制器设计报告专业名称：电子信息工程学生姓名：李伟班级学号： 27378382737指导教师：实习日期：太阳能路灯控制器设计摘要：近年来，随着按照全面协调可持续的科学发展观的要求，把节约资源作为基本国策，发展循环经济，保护生态环境，加快建设资源节约型、环境友好型社会，促进经济发展与人口、资源、环境相协调。
这表明，发展循环经济，实现节约发展、清洁发展、安全发展，从而实现可持续发展，然而对太阳能的利用就愈发的重要，本文综合介绍了太阳能路灯控制器的构造及其原理，并提出自己的一些看法，一边为相关研发人员提供参考。
关键词：太阳能路灯控制器，太阳能，原理一、太阳能路灯控制器的基本介绍太阳能控制器应用于太阳能光伏系统中，它全称太阳能充放电控制器，协调太阳能电池板、蓄电池、负载的工作，是光伏系统中非常重要的组件。
使整个太阳能光伏系统高效，安全的运作。
太阳能路灯控制器主要用于家庭、商业区、工厂、交通、牧区、通信以等太阳能供电系统。
作为太阳能路灯控制器应该具备以下基本功能: 过载保护、短路保护、反向放电保护、极性反接保护、雷电保护、欠压保护、过充保护、负载开机恢复设置。
二、太阳能路灯控制器工作原理新一代多功能太阳能路灯控制器。
其电子线路配备了性能优良的单片机微处理芯片，具有高效率充电、五个LED 全功能显示、可编程的路灯控制模式等功能。
1、控制器具有如下功能：带有自动温度补偿的三阶段的充电方式（强充电-均衡充电-浮充电），由脉宽调制（PWM）控制充电方式，可应用于给全密封或不密封的铅酸蓄电池充电。
用户可以自己选择，由蓄电池容量（SOC）还是蓄电池电压来控制深度放电保护功能。
五个LED可清晰地显示蓄电池的不同工作及充放电状态。
2主要技术参数：根据太阳能电池组的开路电压自动识别白天和夜晚内置温度补偿蓄电池容量（SOC）或者蓄电池电压来控制深度放电保护功能极性反接保护两种夜间照明模式，其中一种为只有光控无定时模式。
太阳能路灯控制器的设计
太阳能路灯控制器的设计太阳能路灯控制器是一种用于控制太阳能路灯系统的重要设备。
其主要功能是对太阳能电池板充电、储能电池放电、路灯的开启和关闭进行控制，以确保太阳能路灯系统的稳定运行和节能效果。
下面将详细介绍太阳能路灯控制器的设计。
首先，太阳能路灯控制器的设计需要考虑到太阳能电池板的充电控制。
在白天，太阳能电池板吸收太阳能并将其转化为电能储存在电池组中。
控制器需要检测电池组的电压，当电池组电压超过一定阈值时，应停止充电，避免电池组过充，同时当电池组电压低于一定阈值时，应恢复充电，以尽量保持电池组的充满状态。
其次，太阳能路灯控制器还需要实现对储能电池的放电控制。
在夜间或阴天时，太阳能电池板无法提供足够的电能供给路灯使用，此时需要从储能电池中获取电能。
控制器需要监测储能电池的电压，当电压低于一定阈值时，应停止对路灯的供电，以避免电池过放，同时当电压恢复到一定阈值时，应重新启动路灯供电。
同时，太阳能路灯控制器还应该考虑到路灯的开启和关闭控制。
在夜间或阴天时，当储能电池电压低于一定阈值时，需要自动打开路灯，以提供照明服务。
控制器应检测周围环境的光照强度，当光照强度低于一定阈值时，应自动启动路灯照明；当光照强度高于一定阈值时，应自动关闭路灯，避免白天时浪费能源。
另外，太阳能路灯控制器的设计中还可以考虑加入通信功能。
通过通信功能，可以实现远程监控和控制太阳能路灯系统。
例如，通过通信功能可以实时监测太阳能电池板和储能电池的状态，以及路灯的开启和关闭情况，对太阳能路灯系统进行远程调试和维护。
在硬件设计方面，太阳能路灯控制器需要具备稳定的供电和工作温度范围。
可以考虑使用高效的切换电源以提供稳定的电源输出，并使用工业级的元器件以满足不同环境下的工作要求。
同时，为了实现更高的能源利用效率，可以使用高效节能的电路设计，减少系统能量损耗。
在软件设计方面，太阳能路灯控制器需要通过程序来实现对各个功能的控制。
可以使用微型控制器或单片机来实现控制逻辑，并编写相应的程序。
新型太阳能路灯控制器设计
太阳能路灯控制器 软件设计 方案
根 据 控 制 器 系统 所 要 实 现 的 功 能 ，系统软 件主要 设计思 路如 下 ：首
图５总体软 件流程 图
在本 系统 中 ，所需 要采 样的 电压 先 由系统时 钟芯片 判断此 时的 季节 ， 主 要是 蓄 电池 的端 口电压和 太 阳能 电 装载 相应的 季节参 数 。然 后 ，再 由系
过 系统时钟 确定路 灯负载 情况 ，使路 灯 工作更加 人性化 ，从而 延长 系统的
使 用寿命 ，节约 能源 ，具 有较高 的实 用价值。
太阳能路灯控制器设计原理
太阳能路灯系统控制框图如图ｌ 所
示 。太 阳能路灯 系统 必备组件 制 器和 负 载 。其中 ，以ＡＴ８ Ｃ５ 为核心的控制 图２太阳能路灯控制器总体 设计框 图 ９ ２
（ ＲＡＭ ） 。 器件 采 用 ＡＴＭ ＥＬ 司 的 器与温 度处理 器的接 口。ＤＳ１Ｂ２ 与 公 ８ ０
高密 度 、非 易失性 存储技 术生产 ，兼 单片机的连接如图４ 所示 。 容标准Ｍ ＣＳ １ 一５ 指令 系统 ，片 内置通
用８ 中央处 理器￣ｌｌ ｓ 存储单元 ， 位 ｌ ａｈ ： Ｆ
ＡＴ８ Ｃ ２ ９ ５ 单片 机 。ＡＴ８ Ｃ５ 是 一个 ９ ２ 低 电压 ，高性 能 ８ 单 片机 ，片 内含 位
④ 蓄 电池温度采样模块 的设计 本 系 统 选 用 的 温 度 传 感 器 为
８ ＫＢ的可反复 擦写的Ｆｌ ｓ ａ ｈ只读 程序 ＤＳ ８ ２ 。它采 用单总线协议 ，以数 ｌ Ｂ ０ 存储 器￣ ２ ６ 的随 机存取数据 存储 器 字码 方式 串行输 出 ，大 大简化 了传 感 １５ Ｂ
路灯控制器设计实训报告
一、引言随着城市化进程的加快，路灯照明系统在夜间城市照明中发挥着越来越重要的作用。
传统的路灯照明系统存在能源消耗大、维护成本高、控制方式单一等问题。
为了解决这些问题，本文设计了一种基于单片机的路灯控制器，通过光控、声控、人体感应等多种控制方式，实现对路灯的智能控制，提高照明效率，降低能源消耗。
二、系统设计1. 系统总体方案本系统采用单片机作为核心控制器，结合光敏电阻、声音传感器、人体红外感应模块等传感器，实现对路灯的智能控制。
系统主要由以下几个模块组成：（1）传感器模块：包括光敏电阻、声音传感器、人体红外感应模块等。
（2）单片机控制模块：采用STC89C52单片机作为核心控制器，负责接收传感器模块的信号，并根据预设的控制策略进行控制。
（3）执行模块：包括LED路灯、继电器等，负责根据单片机的控制指令实现路灯的开关和亮度调节。
（4）电源模块：采用太阳能电池板和蓄电池，为系统提供稳定的电源。
2. 系统硬件设计（1）传感器模块：光敏电阻用于检测环境光线强度，声音传感器用于检测周围环境声音，人体红外感应模块用于检测有人经过。
（2）单片机控制模块：STC89C52单片机具有丰富的I/O口、中断、定时器等功能，能够满足系统控制需求。
（3）执行模块：LED路灯具有节能、寿命长、亮度高、响应速度快等优点，适用于路灯照明。
继电器用于控制路灯的开关。
（4）电源模块：太阳能电池板将太阳能转换为电能，蓄电池用于储存电能，为系统提供稳定的电源。
3. 系统软件设计（1）系统初始化：单片机启动后，对各个模块进行初始化，包括I/O口、定时器、中断等。
（2）传感器数据处理：对光敏电阻、声音传感器、人体红外感应模块的信号进行采集和处理，得到相应的状态信息。
（3）控制策略：根据预设的控制策略，对路灯进行控制。
如：当环境光线较弱时，启动路灯；当检测到声音或有人经过时，调节路灯亮度。
（4）数据传输：通过无线通信模块，将路灯状态信息传输到监控中心。
说说智能LED太阳能路灯控制器的设计分析
太阳能LED路灯照明系统采用市电互补方式，对推广太阳能LED路灯的应用有着现实和经济意义。
为了实现太阳能LED路灯的市电互补控制，设计了一种市电互补LED太阳能路灯控制器。
该控制器以ARM处理器为核心，通过对蓄电池电压、太阳能电池电压、环境温度等参数进行采样，进入ARM运算决策，可实现温度补偿修正的高准确控制，且具备蓄电池选择功能及市电供电自动切换功能。
该控制器应用于路灯改造，既可以减少一次性投资，又可以取得显著的节能减排效果。
太阳能作为一种“取之不尽、用之不竭”的绿色、清洁能源，正迅速得到广泛应用。
LED 具有体积小、坚固耐用、耗电量低、使用奉命长、环保、光色性能好等特点。
太阳能电池输出的是直流电，而LED也是直流驱动光源，两者易于匹配，可获得很高的利用率，又降低成本，所以LED太阳能路灯越来越受到人们的重视。
由于太阳能受天气因素的制约比较大，太阳光照射分布密度小，受光时间、强度大小具有随机性间歇性，要保证太阳能电池输出电压的稳定，就需要用蓄电池来储存电能，在白天有阳光时对蓄电池充电，晚上蓄电池给负载放电。
若考虑连续阴雨天气，对蓄电池容量要求就更大，太阳能电池组容量就越大，成本也就越高。
太阳能LED路灯照明系统采用市电互补方式可较好地解决这个矛盾，对推广太阳能LED路灯的应用有着现实和经济意义。
1、市电互补LED太阳能路灯系统的组成所谓市电互补LED太阳能路灯系统，就是以太阳能电池发电为主，以普通220V交流电补充电能为辅的LED路灯照明系统，采用此系统，光伏电池组和蓄电池容量可以设计得小一些，基本上是当天白天有阳光，当天就用太阳能发电同时给蓄电池充电，到天黑时蓄电池放电把负载LED点亮。
在我国大部分地区，全年基本上都有2/3以上的晴好天气，这样该系统全年就有2/3以上的时间用太阳能照亮路灯，剩余时间用市电补充能量，既减小了太阳能光伏照明系统的一次性投资，又有着显著的节能减排效果，是太阳能LED路灯照明在现阶段推广和普及的有效方法。
太阳能路灯控制器的设计毕业论文
太阳能路灯控制器的设计毕业论文目录第一章绪论 (1)1.1 概述 (1)1.2 太阳能路灯的优势 (2)1.3 太阳能路灯的应用现状 (3)1.4 本论文研究的主要容 (4)第二章系统方案论证及选择 (6)2.1 方案比较与论证 (6)2.1.2 蓄电池的选择 (6)2.1.3 照明灯具的选择 (8)2.1.4 控制器芯片的选择 (9)2.2 方案的配置与计算 (10)2.2.1 路灯设计所需的数据 (10)2.2.3 路灯设计参数的确定 (11)2.3 方案的选择 (11)第三章理论基础及单元电路设计 (13)3.1 系统设计的理论基础 (13)3.11 控制器的理论基础 (13)3.1.2 太阳能光伏发电的理论 (14)3.1.3 蓄电池的充放电原理 (15)3.2 单元电路设计 (16)3.2.1 单片机最小系统电路 (16)3.2.2 单片机电源电路 (17)3.2.3 蓄电池充电电路 (18)3.2.4 LED驱动电路 (18)3.2.5 光敏电路 (19)第四章整机电路及其工作原理 (20)4.1整机电路原理图 (20)4.1.1 整机工作原理 (21)第五章系统的软件设计 (22)5.1设计思路 (22)5.2系统主程序流程 (22)第六章系统调试 (24)第七章总结 (25)致谢 (25)参考文献 (26)附录 (27)A.主要C程序： (27)B.整机原理图 (31)第一章绪论1.1 概述自哥本哈根气候峰会召开以来，环保节能为当今世界热点话题，节能减排，已不仅是政府的一个行动目标，而且还能给企业带来经营上的收入，让城市居民能获得一个较好的生存环境。
节能减排更是一个人类解决环境问题的必经之路。
我国节电潜力仍很大。
在工业领域，通过电力电子技术的开发和应用及对风机水泵等电力拖动系统进行优化，可取得显著的节电效果；在建筑物用电方面，全面实施建筑物的能效标准，特别是改进空调制冷和取暖技术和系统的能效，将有巨大的节电效果。
太阳能LED路灯控制器的研究与设计的开题报告
太阳能LED路灯控制器的研究与设计的开题报告一、选题背景及意义随着社会的发展和科技的进步，太阳能路灯作为一种新型绿色能源路灯，已经渐渐地在城市和农村的路灯中得到了广泛的应用。
太阳能路灯具有能量来源广泛、环境污染小、经济便捷等优点，是未来路灯发展的趋势。
但是，太阳能路灯的智能化程度相对较低，在准确度、稳定性、控制方法等方面还需要进一步探究。
因此，本文选取太阳能LED路灯控制器为研究对象，旨在设计一种符合实际需要的太阳能路灯控制器，提高路灯的效能，并为未来太阳能路灯的发展奠定了一定的技术基础。
二、研究目的及内容本文旨在基于硬件和软件两方面，研究太阳能LED路灯控制器，并设计出实用性强、性能稳定、控制精度高的路灯控制器。
研究内容主要包括：1.太阳能路灯的基本原理及工作方式的研究；2.太阳能LED路灯控制器的设计原理及其主要组成部分的功能研究；3.太阳能LED路灯控制器硬件电路的搭建、调试以及软件设计的开发；4.太阳能LED路灯控制器的性能测试及其实验分析。
三、预期目标及可行性分析本文预期研究成果如下：1.设计一种基于太阳能和LED技术的路灯控制器，实现对太阳能路灯的精准控制和管理，提高路灯的使用效率和降低路灯的维修成本；2.根据太阳能路灯的工作原理和特点，设计出一种控制器能够准确感应到光线变化，并在控制器内部自动调节路灯的亮度；3.控制器硬件方面，实现一个符合实际需要的控制电路板，电路结构具有高可靠性和稳定性；4.控制器软件方面，具有良好的灵活性和可扩展性，能够进行控制器内部参数的调整、升级等等。
本文所要研究的太阳能路灯控制器技术具有一些可行性，首先是太阳能道路灯有其广泛的实际应用，使得控制器硬件技术和软件技术有了很大的市场空间；其次，现在可以应用一些先进的硬件开发平台来进行控制器电路开发，例如51系列单片机、ARM单板、Arduino等；最后，软件开发方面，我们可以使用 Visual Studio、Keil等方便快捷的软件开发工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能路灯控制器设计报告
专业名称：电子信息工程
学生姓名：李伟
班级学号： 27378382737
指导教师：
实习日期：

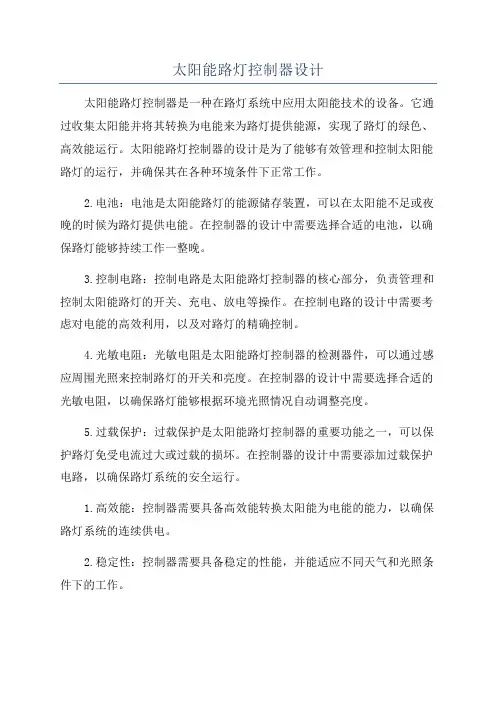

太阳能路灯控制器设计
摘要：近年来，随着按照全面协调可持续的科学发展观的要求，把节约资源作为基本国策，发展循环经济，保护生态
环境，加快建设资源节约型、环境友好型社会，促进经济发展与人口、资源、环境相协调。
这表明，发展循环经济，实
现节约发展、清洁发展、安全发展，从而实现可持续发展，然而对太阳能的利用就愈发的重要，本文综合介绍了太阳能
路灯控制器的构造及其原理，并提出自己的一些看法，一边为相关研发人员提供参考。
关键词：太阳能路灯控制器，太阳能，原理
一、太阳能路灯控制器的基本介绍
太阳能控制器应用于太阳能光伏系统中，它全称太阳能充放电控制器，协调太阳能电池板、蓄电池、负载的工作，是光伏系统中非常重要的组件。
使整个太阳能光伏系统高效，安全的运作。
太阳能路灯控制器主要用于家庭、商业区、工厂、交通、牧区、通信以等太阳能供电系统。
作为太阳能路灯控制器应该具备以下基本功能: 过载保护、短路保护、反向放电保护、极性反接保护、雷电保护、欠压保护、过充保护、负载开机恢复设置。
二、太阳能路灯控制器工作原理
新一代多功能太阳能路灯控制器。
其电子线路配备了性能优良的单片机微处理芯片，具有高效率充电、五个LED 全功能显示、可编程的路灯控制模式等功能。
1、控制器具有如下功能：
带有自动温度补偿的三阶段的充电方式（强充电-均衡充电-浮充电），由脉宽调制（PWM）控制充电方式，可应用于给全密封或不密封的铅酸蓄电池充电。
用户可以自己选择，由蓄电池容量（SOC）还是蓄电池电压来控制深度放电保护功能。
五个LED可清晰地显示蓄电池的不同工作及充放电状态。
2主要技术参数：
根据太阳能电池组的开路电压自动识别白天和夜晚内置温度补偿蓄电池容量（SOC）或者蓄电池电压来控制深度放电保护功能极性反接保护两种夜间照明模式，其中一种为只有光控无定时模式。
另一种是可编程的控制模式。
当黄昏来临，在一定延时后，负载端自动打开。
用户可自定义夜间负载打开的时长，设定时长以1小时为单位，在定时模式下最长可达12小时。
五个LED全面显示蓄电池的不同充放电状态通过路灯控制器的可编程模式可分13段步进0.5V选择控制器天黑程度的控制点电压和天亮程度的控制点电压。
充电采用串联调节PWM脉冲宽度方式进行控制。
3、设计原理
太阳能路灯是以太阳的光为主要能源,白天可以自主充电、晚上使用。
无需铺设任何复杂、昂贵的电路管线等,同时还可以任意调整灯具的布局,安全高效节能并且无其它污染,充电和使用开关的过程采用光控自动控制,无需人工操作,工作稳定可靠,节省电费和电力资源,免维护,太阳能路灯的实用性已充分得到了人们的认可，本文介绍的是基于单片机的太阳能路灯控制器的设计,对12V和24V蓄电池可以实现自动识别,能实现对蓄电池的科学管理,能指示蓄电池过压、欠压等运行状态,而且具有两路负载输出,每路负载额定电流可以达到5A,两路负载可以随意设置为同时点亮、分时点亮,单独定时等多种工作模式,同时对负载的过流、短路具有保护等功能;且有较高的自动化和智能化程度。
硬件电路组成及工作原理是由统硬件结构框图太阳能路灯智能控制器以STC12C5410AD单片机为核心的。
其中外围电路主要由电压采集电路、主要负责输出控制与检测电路、LED显示电路及键盘电路等几部分组成的,电压采集电路包括:太阳能电池板和蓄电池电压采集,用于太阳光线强弱的识别以及蓄电池电压的获取。
单片机的P3口的两位作为键盘输入口,用于工作模式等参数的设置。
三、太阳能路灯控制器的选择与安装
1太阳能路灯控制器的选择应该注意
一：应该选择功耗较低的控制器，控制器24小时不间断工作，如其自身功耗较大，则会消耗部分电能,最好选择功耗在1毫安以下的控制器。
二：要选择充电效率高的控制器，具有MCT充电模式的控制器能自动追踪电池板的最大电流，尤其在冬季或光照不足的时期，MCT充电模式比其他高出20％左右的效率。
三：应选择具有两路调节功率的控制器，具有功率调节的控制器已被广泛推广，在夜间行人稀少时段可以自动关闭一路或两路照明，节约用电，还可以针对LED灯进行功率调节。
除选择以上节电功能外，还应该注重控制器对蓄电池等组件的保护功能，像具有涓流充电模式的控制器就可以很好的保护蓄电池，增加蓄电池的寿命，另外设置控制器欠压保护值时，尽量把欠压保护值调在≥ 11.1V ，防止蓄电池过放。
2太阳能路灯控制器的安装
拿到太阳能路灯控制器，首先就要确定该控制器是否符合您的需求，常见的需要确认的规格有一下几点：1、控制器的工作电压，一般都是12/24V自动识别；
2、额定电流是否满足系统需求，比如是5A还是10A；
3、负载输出功能是否满足，比如是降压型的还是升压型的或者是非恒流驱动型，功能不对将导致负载无法正常工作，甚至可能损坏配件。
一般的，先将正极线和负载线接好，接好后一定要用胶带包好，防止碰线，负载接好后，再将蓄电池接上，同样胶带包好。
接下来先别急着接剩下的太阳能负极线，观察一下太阳能路灯控制器的工作状态。
正常的，系统上电后，控制器红灯闪烁几下确认系统，系统确认好后红灯常亮，约灯20S或者1
分钟后，负载工作指示灯亮起，负载就会亮灯工作。
如果不亮灯，则检查一下负载有没有接错，用万用表量一下控制器输出端有没有电压输出，排除故障，解决问题。
负载亮后，就确认系统输出正常，最后就把太阳能的负极接上，如果是白天，则控制器上的太阳能指示灯会亮，一分钟后，负载关闭，指示灯开始闪烁，表示正常充电中。
如果白天太阳能负极接上后没有任何指示，请用万用表确认一下太阳能电池板的输出是否正常，是否反接，根据检测结果纠正处理。
四、太阳能路灯控制器的发展史
随着光伏发电系统的发展，太阳能路灯渐渐走入人们的视线并在以极快的速度成为了新型节能路灯的新代表。
在整个太阳能路灯的组成部件中，太阳能光伏控制器（简称太阳能路灯控制器）在整个太阳能照明系统中起到了至关重要的作用。
下面简单谈下太阳能路灯控制器的发展的4个历程。
（1）第一代的控制器的开关控制需要外接光敏感应器来实现，此外的定时的时间不可设定，徐硬件实现，而且其内部没有电池过充放电的电路，无法实现电池的自我保护。
（2）第二代的太阳能控制器增加了蓄电池保护电路，此外太阳能电池组件搜集光敏数据，通过开关和程序可以对定时进行设置。
（3）第三代太阳能控制器的开发推广是在光伏照明系统对LED光源的需求上发展起来的，因LED光源自身特点的要求提出了双路控制，通过对其工作模式的设置，减少了太阳能电池组件还有蓄电池的配置，并在以后引进的PWM充电控制功能下，实现了对蓄电池的涓流充电，极大延长了其寿命。
（4）第四代太阳能控制器是在第三代的基础上对电气线路进行了优化降低了控制器自身和线路损耗，采用的新技术即双路循环控制功能，通过编程可对定时数进行设置，可以达到循环控制控制器AB逻辑单元的负载平衡。
对于光伏照明系统来说，太阳能控制器起着绝对核心的作用，而对于新型太阳能控制器的研发和探究的脚步也从来没有停下过。
【参考文献】
[1] 王冬霞：《集成门电路应用电路设计》[M]，清华大学出版社，2013
[2] 叶树江：《电子信息工程概论》[M]，中国电力出版社，2012
[3] 蒋大明：《自动控制原理》[M]，北方交通大学出版社，2003
[4] 华成英：《模拟电子技术基础》[M]，高等教育出版社，2006
[5] 周明德：《单片机原理与技术》[M]，人民邮电出版社，2008
[6] 王东云：《单片机原理接口技术及应用》[M]，西安电子科技大学出版社，2009
[7] 何道清：《太阳能光伏发电系统原理与应用技术》[M]，化学工业出版社，2012
[8]刘翠红：《物理光学学习指导与题解》[M]，电子工业出版社，2013
[9]陈育明：《太阳能LED照明系统》[M]，化学工业出版社，2011
[10] 王君一：《太阳能利用技术》[M]，金盾出版社，2012
[11] 赵争鸣：《太阳能光伏发电及其应用》[M]，科学出版社，2005
[12] 翁敏航：《太阳能电池-材料.制造.检测技术》[M]，科学出版社有限责任公司，2013
[13] 于军胜：《太阳能光伏器件技术》[M]，电子科技大学出版社，2011
[14] 周志敏：《太阳能LED路灯设计与应用》[M]，电子工业出版社，2012
[15] 房海明：《LED照明设计及工程案例》[M]，化学工业出版社，2012。
