工厂供电第五版第二章课后答案
《工厂供电(第5版)》习题参考答案ppt课件
第七章 工厂供电系统的二次回路和自动装置
7-1 PA1:1－X:1； PA1:2－PJ:1；PA2:1－X:2； PA2:2－PJ:6； PA3:1－X:3(X:3与X:4并联后接地)；PA3:2－ PJ:8；PJ:1－PA1:1； PJ:2－X:5； PJ:3－PJ:8；PJ:4－X:7；PJ:6－PA2:2；PJ:7－X:9；PJ:8－PJ:3与PA3:2； X:1 －PA1:1；X:2－PA2:1； X:3－PA3:1；X:4左端与X:3左端并联后接地，右端空； X:5－PJ:2；X:7－PJ:4； X:9－PJ:7。
《工厂供电(第5版)》习题参考 答案
1-3 昼夜电压偏差范围为-5.26%～+7.89%；主变压器分接头宜换至“-5%”的位置运行，而晚上切除主变压器，投入 联络线，由邻近车间变电所供电。 1-4 由于单相接地电容电流IC =17A＜30A，因此无须改变电源中性点运行方式。
第二章 工厂的电力负荷及其计算
Q30 / kvar 29.4 36.2
S30 / kVA 34 41.8
I30 / A
51.7 63.5
需要系数法 二项式法
2-4 一相3台1kW ，另两相各1台3kW。P30 =6.3kW ，Q30 =0，S30 =6.3kVA，I30 ＝9.57A （取Kd ＝0.7时）。 2-5 P30 =19.1kW ，Q30 =15.3kvar，S30 =24.5kVA，I30 ＝37.2A （按A相计算）。
第五章 工厂电力线路
5-1 相线截面选为95mm2，其 Ial 152 A；PEN线选为50mm2；穿线钢管选为SC70mm。所选结果可表示为：BLV500-（3×95+1×50）-SC70。 5-2 所选结果为 BLV-500-（3×120＋1×70＋PE70）-PC80。
工厂供电第五版章习题解答课件
根据灭弧介质的不同，高压开关设备可分为油断路器、真空断路器 和SF6断路器等。
高压开关设备的组成
高压开关设备主要由导电部分、绝缘部分、灭弧部分和操作机构组成 。
低压开关设备
低压开关设备的作用
低压开关设备用于控制和保护低压电源，包括低压断路器、刀开 关、接触器等。
低压开关设备的种类
功率因数是指有功功率与视在功率的比值，功率 因数控制是为了提高供电系统的功率因数，减小 无功功率的消耗，提高供电效率。功率因数控制 通常通过无功补偿装置实现。
远程控制
远程控制是指通过计算机、PLC等远程控制设备 对工厂供电系统进行监控和控制，实现自动化管 理。远程控制可以提高管理效率、减少人工干预 、提高系统可靠性。
变压器主要由铁芯、绕组、油箱、散 热器等部分组成。其中，铁芯是变压 器的磁路，绕组是变压器的电路。
变压器的种类
变压器按用途可分为电力变压器、特 殊变压器和仪用互感器等。其中，电 力变压器按相数可分为单相变压器和 三相变压器。
高压开关设备
高压开关设备的作用
高压开关设备用于控制和保护高压电源，包括高压断路器、负荷开 关、隔离开关等。
习题四解答
总结词
供配电系统知识
详细描述
这道习题考察学生对供配电系统的理 解，包括电力系统基本知识、电力负 荷计算、无功补偿和滤波等知识点的 综合运用。
THANKS
感谢观看
缆敷设在地下管道中。
配电线路的组成
配电线路主要由导线、杆塔、绝 缘子、金具等组成。其中，导线 负责传输电能，杆塔用于支撑导 线，绝缘子和金具用于固定和连
接导线。
03
工厂供电系统的保护与控 制
工厂供电系统的保护
工厂供电第五版课后习题答案
工厂供电第五版课后习题答案【篇一：工厂供电_第五版_刘介方_课后答案[1-10章]】对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。

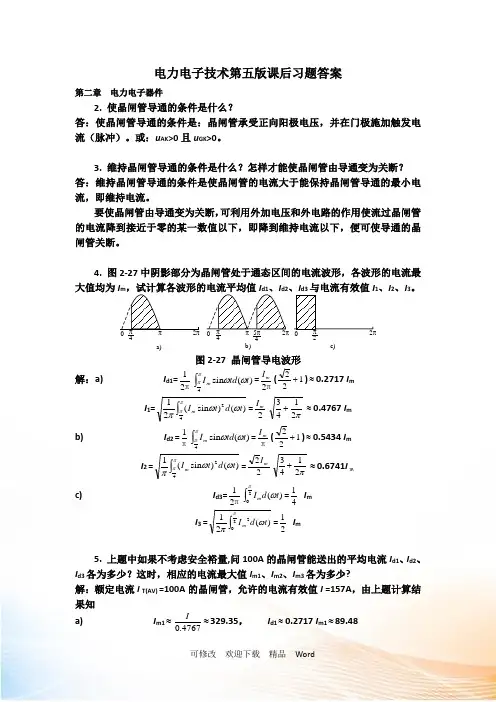

电力电子技术第五版第二章答案
电力电子技术第五版课后习题答案第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I 1、I 2、I 3。
π4π4π25π4a)b)c)图1-43图2-27 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2mI π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m=πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22mI π2143+≈0.6741I m c) I d3=π21⎰20)(πωt d I m=41I m I 3 =⎰202)(21πωπt d I m =21I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.5第三章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0︒和60︒时的负载电流I d ，并画出u d 与i d 波形。
工厂供电刘介才第五版课后习题答案
4、我国规定的“工频”是多少?对其频率偏差有何要求?工频：一般交流电力设备的额定频率为50HZ。
规定：频率偏差正负电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。
5、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。
单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。
在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
6、低压配电系统中的中性线(N线)、保护线(PE 线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。
系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。
保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。
这种保护中性线在我国通称为“零线”，俗称“地线”。
TN—C系统：其中的N线与PE线全部合为一根PEN 线。
PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。
主要于我国低压配电系统中应用最为普普遍，但不适于对安全和抗电磁干扰要求高的场所。
《工厂供电》试题库(第二章)
第二章工厂电力负荷及其计算二、判断题1、所有医院都属于一类负荷。
（）答案：2、高校属于三类负荷。
（）答案：3、电力负荷的计算是按其发热10分钟的稳定值考虑的。
（）答案：4、年最大负荷P max就是计算负荷P30。
（）答案：5、普遍用二项式法计算负荷比用需用系数法更接近实际电力负荷。
（）答案：6、当有大容量设备且其台数少时用二项式法比用需用系数法计算负荷更接近实际电力负荷。
（）答案：7、单相负荷的计算，是将各相分别求出之后，取全部之和。
（）答案：8、没有变压器的小型工厂或农村在缴纳的电费中没有基本电费。
（）答案：9、对工厂变电所高压侧的功率因素cos必须大于0.9。
（）答案：10、尖峰电流I pk是考虑设备工作持续时间为5s的短时AHA12GAGGAGAGGAFFFFAFAF最大负荷电流。
（）答案：11、电力负荷是指电力系统中所有用电设备消耗的有功功率的总和。
（）答案：12、有多台电动机的配电线路的尖峰电流，其大小取决于多台电动机的起动电流。
( ) 答案：三、单选题1、对一类负荷的供电要求是。
A）至少两个独立电源B）两回输送线路C）一条输送线D）没有要求答案：A2、对二类负荷的供电要求是。
A）至少两个独立电源B）两回输送线路C）一条输送线D）没有要求答案：B3、对三类负荷的供电要求是。
A）至少两个独立电源B）两回输送线路C）一条输送线D）没有要求AHA12GAGGAGAGGAFFFFAFAF答案：D4、一般照明属于工作制的设备。
A）连续B）短时C）断续周期D）所有答案：A5、控制水库闸门的电动机属于工作制的设备。
A）连续B）短时C）断续周期D）所有答案：B5、电焊机属于工作制的设备。
A）连续B）短时C）断续周期D）所有答案：C6、短时工作制与断续周期工作制的设备区别是其工作时停歇时间超过 min。
A）30 B）20 C）10 D）5答案：CAHA12GAGGAGAGGAFFFFAFAFAHA12GAGGAGAGGAFFFFAFAF6、电力负荷的计算是按其发热 min 的稳定值考虑的。
《供电技术(第5版)》习题及其参考答案
供电技术（第5版）习题及其参考答案第一章绪论1-1试述电力系统的组成及各部分的作用。
答：电力系统由发电、输电、配电和用电等四部分组成，各部分之间通过不同电压等级的电力线路连接成为一个整体。
发电是将一次能源转换成电能的过程。
根据一次能源的不同，分为使用煤油气的火力发电厂、使用水位势能的水力发电站和使用核能的核电站，此外，还有使用分布式能源的风力发电、太阳能发电、地热发电和潮汐发电等。
输电是指电能的高压大功率输送，将电能从各个发电站输送到配电中心。
由于发电和配用电的电压等级较低，故输电环节还包括中间升压和降压用的变电站。
配电是指将电能从配电中心分配到各电力用户或下级变配电所。
变电所通过配电变压器为不同用户提供合适的供电电压等级。
用电是指电力用户接收和使用电能来做功或从事生产和生活活动。
1-2用户供电系统中常用的额定电压等级有哪些？试述各种电气设备额定电压存在差别的原因。
答：电力用户供电系统中常用的额定电压等级有110kV、35kV、10kV、6kV、3kV、380/220V，电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素决定的。
电力系统的主要电气设备有发电机、变压器、电网（线路）和用电设备，考虑到电气设备本身和线路上的电压损失，同一电压等级下各类设备的额定电压稍有不同。
一般而言，用电设备的额定电压等同于电网的额定电压，发电机的额定电压高于电网额定电压5%，变压器一次侧额定电压等于电网额定电压或高于电网额定电压5%，而变压器二次侧额定电压则高于电网额定电压5%或10%。
1-3统一规定各种电气设备的额定电压有什么意义？答：电压等级是否合理直接影响到供电系统设计在技术和经济上的合理性。
合理地规范标准，有利于电网的规范化管理、电气设备的标准化设计制造以及设备互换使用。
1-4 如下图所示的电力系统，标出变压器一、二次侧和发电机的额定电压。
题1-4图答：额定电压选择如下：（1）发电机的额定电压高于电网额定电压5%，故为10.5kV。
(完整版)工厂供电刘介才第五版课后习题答案
1-1 试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。
图1-23 习题1-1的供电系统解：如果变压器的二次侧接高压线路，则其二次侧电压高于线路电压10%，一次侧与发电机（或电力线路）相联，则一次侧额定电压等于发电机（或电力线路）的额定电压，于是：因为2220/38.5T N U =kV所以121220WL T N U U ==kV; ()22238.535110% 1.1T N WL U U ===+ kV同理：1110.5T N GN U U ==kV;()121110% 1.1220242T N WL U U =+=⨯= kV ，110.5/242T N U = kV 。
1-2 试确定图1-24所示供电系统中发电机和各变压器的额定电压？GT1T2T310KV6KV 电网220V/380V 电网35KV图1-24 习题1-2的供电系统解：如果变压器的二次侧接低压线路，则其二次侧电压高于线路电压5%，二次侧接高压线路，则其二次侧电压高于线路电压10%；一次侧与发电机（或电力线路）相联，则一次侧额定电压等于发电机（或电力线路）的额定电压，发电机的额定电压高于线路额定电压的5%。
则有：发电机额定电压：()15%1010.5GN U =+⨯= kV ；变压器T 1的额定电压：1110.5T N GN U U ==kV ；()12110%3538.5T N U =+⨯=kV ；110.5/38.5T N U =kV ；变压器T 2的额定电压：2135T N U =kV ；()2215%6 6.3T N U =+⨯=kV ；235/6.3T N U =kV ；变压器T 3的额定电压：3110T N U =kV ；()3215%3800.4T N U V =+⨯=kV ；310/0.4T N U =kV ；2-1某大批生产的机械加工车间，拥有金属切削机床电动机容量共800kW ，通风机容量共56kW ，线路电压为380V 。
工厂供电第五版（刘介才）课后题答案
⼯⼚供电第五版（刘介才）课后题答案第⼀章1、⼯⼚供电对⼯业⽣产有何重要作⽤?对⼯⼚供电⼯作有哪些基本要求?重要作⽤:现代社会是建⽴在电能应⽤的基础之上的，电能在产品成本中所占的⽐重⼀般很⼩(除电化等⼯业外)，其重要性是在于⼯业⽣产实现电⽓化以后可以增加产量、提⾼产品质量和劳动⽣产率，降低⽣产成本，减轻⼯⼈的劳动强度。
如果⼯⼚供电突然中断，则对⼯业⽣产可能造成严重的后果。
例如某些对供电可靠性要求很⾼的⼯⼚，即使是极短时间的停电，也会引起重⼤设备损坏，或引起⼤量产品报废，甚⾄可能发⽣重⼤的⼈⾝事故，给国家和⼈民带来经济上甚⾄政治上的重⼤损失。
基本要求：1、安全：在电能的供应、分配和使⽤中，不应发⽣⼈⾝事故和设备事故。
2、可靠：应满⾜电能⽤户对供电可靠性即连续供电的要求。
3、优质：应满⾜电能⽤户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运⾏费⽤低，并尽可能地减少有⾊⾦属消耗量。
2、⼯⼚供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采⽤⾼压深⼊负荷中⼼的直配⽅式?⼯⼚供电系统是指从电源线路进⼚起到⾼低压⽤电设备进线端⽌的电路系统,包括⼯⼚内的变配电所和所有的⾼低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；⽽变电所的任务是接受电能、变换电压和分配电能。
⾼压深⼊负荷中⼼的直配⽅式，可以省去⼀级中间变压，简化了供电系统接线，节约投资和有⾊⾦属，降低了电能损耗和电压损耗，提⾼了供电质量。
然⽽这要根据⼚区的环境条件是否满⾜35kV 架空线路深⼊负荷中⼼的“安全⾛廊”要求⽽定，否则不宜采⽤。
3、什么叫电⼒系统、电⼒⽹和动⼒系统?建⽴⼤型电⼒系统有哪些好处?电⼒系统：由各级电压的电⼒线路将⼀些发电⼚、变电所和电⼒⽤户联系起来的⼀个发电、输电、变电、配电和⽤电的整体，称为电⼒系统。
电⽹：电⼒系统中各级电压的电⼒线路及其联系的变电所，称为电⼒⽹或电⽹。
动⼒系统：电⼒系统加上发电⼚的动⼒部分及其热能系统和热能⽤户，就称为动⼒系统。
工厂供电习题答案第2章_百度文库.
第2章负荷预测2-1 什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。
与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时；平均负荷和负荷系数。
2-2 什么叫年最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？答：年最大负荷利用小时是指负荷以年最大负荷持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是最大负荷利用小时。
年最大负荷指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现2～3次）30分钟平均功率的最大值，因此年最大负荷有时也称为30分钟最大负荷。
负荷系数是指平均负荷与最大负荷的比值。
2-3 什么叫计算负荷？为什么计算负荷通常采用30min最大负荷？正确确定计算负荷有何意义？答：计算负荷是指导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。
导体通过电流达到稳定温升的时间大约为(3~4，为发热时间常数。
对中小截面的导体，其约为10min左右，故截流倒替约经 30min后达到稳定温升值。
但是，由于较大截面的导体发热时间常数往往大于10min，30min还不能达到稳定温升。
由此可见,计算负荷 Pc实际上与30min最大负荷基本是相当的。
计算负荷是供电设计计算的基本依据。
计算符合的确定是否合理，将直接影响到电气设备和导线电缆的选择是否合理。
计算负荷不能定得太大，否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小，否则选择的电气设备和导线电缆将会长期处于过负荷运行，增加电能损耗，产生过热，导致绝缘体过早老化甚至烧毁。
工厂供电课后参考答案
2Hale Waihona Puke 3什么叫最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？
2-4 什么叫计算负荷？为什么计算负荷通常采用半小时最大负荷？正确确定计算负荷有 何意义？ 答:计算负荷是指导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷 时产生的最高温升相等,该等效负荷就称为计算负荷. 导体通过电流达到稳定温升的时间大约为(3~4)t,t 为发热时间常数.对中小截面的导 体.其 t 约为 10min 左右,故截流倒替约经 30min 后达到稳定温升值.但是,由于较大截面的 导体发热时间常数往往大于 10min,30min 还不能达到稳定温升.由此可见,计算负荷 Pc 实际
第一章 习题
第二章 思考题
2-1 电力负荷按重要程度分哪几级？各级负荷对供电电源有什么要求？ 答：电力负荷按对供电可靠性可分为三类，一级负荷，二级负荷和三级负荷。 对供电的要求：一级负荷要求最严，应由两个独立电源供电，当一个电源发生故障时， 另一电源应不同时受到损坏，在一级负荷中的特别重要负荷，除上述两个独立电源外，还必 须增设应急电源。为保证对特别重要负荷的供电，严禁将其他负荷接入应急供电系统。二级 负荷要求比一级负荷低，应由两回线路供电，供电变压器亦应有两台，从而做到当电力变压 器发生故障或电力线路发生常见故障时， 不致中断供电或中断后能迅速恢复。 三级负荷要求 最低，没有特殊要求，一般有单回路电力线路供电。 2-2 工厂用电设备按工作制分哪几类？什么叫负荷持续率？它表征哪类设备的工作特性？
1-5、我国规定的工频是多少？对其频率偏差有何要求？
1-6 衡量电能质量的两个基本参数是什么？电压质量包括哪些方面的要求？ 答：频率偏差、电压偏差。 电压质量是以电压偏离额定电压的幅度（电压偏差） 、电压波动与闪变和电压波形来衡 量。 1-7 用电设备 的额定电压为什么规定等于电网（线路）额定电压？为什么现在同一 10KV 电网的高压开关，额定电压有 10KV 和 12KV 两种规格？ 答：就是用电设备使用的规定电压条件。在此条件下用电设备能安全可靠运行。用电设备由 于线路运行时要产生电压降， 所以线路上各点的电压都略有不同。 但是批量生产的用电设备， 其额定电压不可能按使用处线路的实际电压来制造， 而只能够按线路的首端与末端的平均电 压即电网的额定电压来制造 。因此用电设备的额定电压规定与同级电网的额定电压相同。 根据线路长短来决定变压器二次侧的电压等级， 相应的高压开关， 如果是近距离输电就 用 10kv,如果是远距离输电就用 12KV。 1-8 发电机的额定电压为什么规定要高于同级电网的 5%？ 答：通常认为用电设备一般允许电压偏移±5％，即沿线的电压降一般为 10％，这就要求线 路始端电压为额定值的 105％，以使其末端电压不低于额定值的 95%。发电机接于电力线路 始端，因此，发电机电压一般比电力网额定电压高 5％ 。 1-9 电力变压器的额定一次电压，为什么规定有的要高于相应的电网额定电压 5%，有的又 可等于相应电网的额定电压？而其额定二次电压，为什么规定有的要高于相应电网额定电 压的 10%，有的 又可只高于相应电网额定电压的 5%？ 答：电力变压器的一次电压，按与发电机连接还是与电网连接其电压规定不同。发电机电压 一般比电力网额定电压高 5％，而且发电机至该变压器间的连线压降较小，为使变压器一次 绕组电压与发电机额定电压相配合，可以采用高出电力网额定电压 5％的电压作为该变压器 一次绕组的额定电压。不与发电机相连的变压器，其一次绕组可以当做受电器看待，因而其 额定电压取与受电器的额定电压即电力网额定电压相等 。 变压器二次绕组的额定电压， 是指变压器空载情况下的额定电压。 当变压器带负载运行 时，其一,二次绕组均有电压降，二次绕组的端电压将低于其额定电压，如按变压器满载时 一、 二次绕组压降为 5％考虑， 为使满载时二次绕组端电压仍高出电力网额定电压 5％,则必 须选变压器二次绕组的额定电压比电力网额定电压高出 10％。 当电力网用电设备端由变压器供电时， 线路很短其线路压降很小， 也可采用高出电力网
2019年工厂供电-第五版-刘介方-课后答案[1-10章]
![2019年工厂供电-第五版-刘介方-课后答案[1-10章]](https://img.taocdn.com/s3/m/3a45b995294ac850ad02de80d4d8d15abe2300e6.png)
2019年工厂供电-第五版-刘介方-课后答案[1-10章]第一章：工厂电力需求概述1.什么是用户电压等级？答: 用户电压等级指的是电力系统向用户提供电能时接入用户电缆的电压等级，通常包括低压（LV）、中压（MV）和高压（HV）。
2.工厂的电力设备包括哪些？答: 工厂的电力设备包括发电机、变电站、高、中、低压电缆、配电板、电气设备等。
第二章：工厂用电系统设计3.工厂用电系统的设计原则是什么？答: 工厂用电系统的设计原则是满足工厂的电力需求和安全运行的前提下，尽量节约用电、降低能耗。
4.工厂用电系统的组成有哪些？答: 工厂用电系统的组成包括高、中、低压变电站、高、中、低压开关柜、变压器、电缆等设备。
第三章：高压设备及设施5.高压电缆的安装标准是什么？答: 高压电缆的安装应按照国家或地方电力规划规定的标准进行，同时要考虑到电缆的使用环境、工作电压、电缆线路长度、电缆敷设的方式等因素。
6.什么是高压电缆箱变？答: 高压电缆箱变是指将高电压线路接入箱变室，再从箱变室中分出低电压线路供用户使用的一种电力设备。
第四章：中压设备及设施7.中压开关柜的作用是什么？答: 中压开关柜是中压电气设备中的一种，它的作用是控制和保护中压电气设备，如变压器、电缆等。
中压开关柜还可以用来实现中压电气设备的配电。
8.中压电缆的选择要考虑哪些因素？答: 中压电缆的选择要考虑经济性、安全性、可靠性、电流负载能力、电气特性等因素。
第五章：低压设备及设施9.低压电气设备的分类有哪些？答: 低压电气设备可以分为低压配电柜、低压断路器、低压接触器、低压开关等。
10.低压电缆的接头连接如何进行？答: 低压电缆的接头连接可以采用压接、卡接、冷缩接等方式，同时要注意接触面的清洁和防潮防尘，以保证接头的良好运行。
电路(第5版)第二章习题答案-PPT
Rab= (R1+ R3) ∥(R2+R4)
3 1.5
2
a
R1
R2
S
R3
b
R5
R4
（c）
3
桥形连接
惠斯通电桥
R1
I5
R3
R5
若： R1R4 = R2R3 则： I5 = 0
R2
R4
RS +
U_S
电桥平衡
所以： 可将 R5 开路或短路。
4
【2-4】 求各电路的等效电阻Rab，其中R1 =R2= 1Ω ，R3= R4 =2Ω， R5=4Ω
7
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
8
【2-13】图示电路中R1 =R3= R4 ，R2=2 R1， uc=4R1i1 ，利用电源的等效变换求电压 u10 。
【解】 在图（2）中：
ic
uc R2
4i1 R1 2 R1
2i1
R R2 /（/ R3 R4） R1
i1 R1 ① R3
Rin
R1
1
//
R3
R1 R3
R1 (1 )R3
+ u1 – –
μu1Leabharlann R2+R1 i1
– R3 u
i
+
图（b）
14
【解】 法三：
+ u1 –
设受控电流源的等效电阻为 Req，
–
μu1
则：
u1
u1
R1
Req
R2
+
R3
Rin
R1 i1
Req
u1
u1 R1
R1
工厂供电第五版思考题(部分)
1.工厂供电系统包括那些范围？变电所和配电所的任务有什么不同？什么情况下可采用高压深入负荷中心的直配方试？答：工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
2.我国规定的“公频”是多少？对其频率偏差有何要求？答：一般设备的频率为50HZ.规定频率变差为±0.2Hz，电压偏差±5%。
6.衡量电能质量的两个基本参数是什么？电压质量包括那些方面的要求？答：频率偏差、电压偏差。
电压质量是以电压偏离额定电压的幅度（电压偏差）、电压波动与闪变和电压波形来衡量。
16、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点? 中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
非直接接地系统单相短路特点：允许短时继续运行，但应有保护装置在接地故障时及时发出警报信号。
直接接地系统单相短路特点：保护装置应动作于跳闸，切除断路故障，使系统的其他部分恢复正常运行。
18、什么叫TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统？各有哪些特点？各适于哪些场合应用?TN—C系统：其中的N线与PE线全部合为一根PEN线。
PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。
主要于我国低压配电系统中应用最为普普遍，但不适于对安全和抗电磁干扰要求高的场所。
TN—S系统：其中的N线与PE线全部分开，设备的外露可导电部分均接PE线。
工厂供电第五版1-4章习题解答
TN-S系统三相五线制，其中的N线与PE线全部分开，设备的外露可导电部 分均接PE线。 TN-S系统主要用于对安全理和精密检测等实验场所。
PE-C-S系统前一部分全部为TN-C系统，而后边有一部分为TN-C系统，有一 部分则为TN-S系统，其中设备的外露可导电部分接PEN线或PE线。 该系统综合了TN-C系统和TN-S系统的特点，因此比较灵活，对安全要求和 对抗电磁干扰要求高的场所，宜采用TN-S系统，而其他一般场所则采用TNC系统。
答：电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消 弧线圈接地系统和中性点直接接地系统。 中性点不接地电力系统发生单相接地时，接地相对地电压为零，电容电流 为零，非接地相对地电压升高为线电压，电容电流增大 3 倍，但各相间 电压（线电压）仍然对称平衡。在单相接地电容电流大于一定值的电力系 统 中，电源中性点必须采取经消弧线圈接地的运行方式。 中性点直接接地系统发生单相接地时，通过中性点形成单相短路，产生很 大的短路电流，中性点对地电压仍为零，非接地相对地电压也不发生变化。
答：电力负荷按对供电可靠性可分为三类，一级负荷，二级负荷和三级负荷。 对供电的要求：一级负荷要求最严，应由两个独立电源供电，当一个电源发 生故障时，另一电源应不同时受到损坏，在一级负荷中的特别重要负荷，除 上述两个独立电源外，还必须增设应急电源。为保证对特别重要负荷的供电， 严禁将其他负荷接入应急供电系统。二级负荷要求比一级负荷低，应由两回 线路供电，供电变压器亦应有两台，从而做到当电力变压器发生故障或电力 线路发生常见故障时，不致中断供电或中断后能迅速恢复。三级负荷要求最 低，没有特殊要求，一般有单回路电力线路供电。 2-2工厂用电设备按工作制分哪几类？什么叫负荷持续率？它表征哪类设备 的工作特性？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求?
一级负荷 中断供电将造成人员伤亡或在政治上经济上造成重大损失者 以及特别重要的负荷。
双电源供电 必要时增设应急电源。
二级负荷 是断供电 在政治、经济上造成较大损失者。
双电源供电 当负荷较小时
可以专线供电。
三级负荷 不属于一、二级的负荷。
对供电电源无特殊要求
2、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性? 工作制分三类：（1）连续工作制，（2）断续周期工作制，（3）短时工作制负荷持续率：负荷持续率为一个工作周期内工作时间与工作周期的百分比值，负荷持续率表征断续周期工作制的设备的工作特性。
3、什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?
最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷Pmax(或P30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
年度最大负荷maxP：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P30 年平均负荷Pav就是电力负荷在一定时间t内平均消耗的功率，也就是电力负荷在该时间t 内消耗的电能Wt除以时间t的值。
负荷系数又叫负荷率，它是用电负荷的平均负荷Pv与其最大负荷Pmax的比值。
4、什么叫计算负荷 为什么计算负荷通常采用半小时最大负荷 正确确定计算负荷有何意义
通过负荷的统计计算求出的、用来按发热条件选择供电系统中各元件的负荷值 称为
计算负荷。
计算负荷实际上与半小时最大负荷基本相当。
计算负荷是供电设计计算的基本
依据 直接影响到电器和导线电缆的选择是否经济合理。
5、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于哪些场合?
计算负荷的方法：需要系数法：确定计算负荷的基本方法,常用。
二项式法：设备台数少，容量差别悬殊时采用。
6、计算多组用电设备总的视在计算负荷和计算电流时 不能将各组值分别相加 因为功
率因数不一定相同。
7、单相设备应尽可能地均匀分布在三相上,以使三相负荷保持平衡.
a: 三相线路中单相设备的总容量不超过三相总容量的15%时,单相设备可按三相负荷平衡计算.
b: 三相线路中单相设备的总容量超过三相总容量的15%时,应把单相设备容量换算为等效三相设备容量,再算出三相等效计算负荷.
8、平均功率因数又称为加权平均功率因数，按下式计算：
cosφ=1/(√(1+(Wq/Wp)2
式中WP是某一时间内消耗的有功电能;由有功电度表读取;Wq是某一时间内消耗的无功电能，由无功电能表读取。
我国电业部门每月向工业用户收取的电费，规定要按月平均功率因数的高低来调整。
最大负荷时功率因数指在年最大负荷时的功率因数。
可按下式计算：
cosφ=(P30/S30)
为鼓励提高功率因数，供电部门规定，凡功率因数低于规定值时，将予以罚款，相反，功率因数高于规定值时，将得到奖励，即采用“高奖低罚”的原则。
这里所指的功率因数，即为最大负荷时的功率因数。
9功率因数提高可以减小变压器，导线和其它电气设备的容量，控制设备，电气仪表的规格也可以相应减小。
可以减少线路的损耗及压降。
最主要的原因就是可以减少罚款。
确定容量的简单方法，就是知道你现在所用电机的功率因数cosΦ1，再知道你的功率因数想提高到多少cosΦ2，然后用这个公式：
Q＝P*[tg(arcosΦ1)-tg(arcosΦ2)]
比如你现在的功率因数是0.8，要提高到0.95
那么Q＝210*（0.75-0.32868）＝88kVar
但是由于很多补偿串联电抗器，再加上谐波的干扰，电容器的额定电压要选得高一些，容量就要选得稍大一点儿。
、
10、什么叫尖峰电流?尖峰电流的计算有什么用途?
尖峰电流pkI是指持续时间1-2S的短时最大负荷电流 电动机起动时出现 。
尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。
