摄影测量学_第九章摄影测量的外业工作
摄影测量学

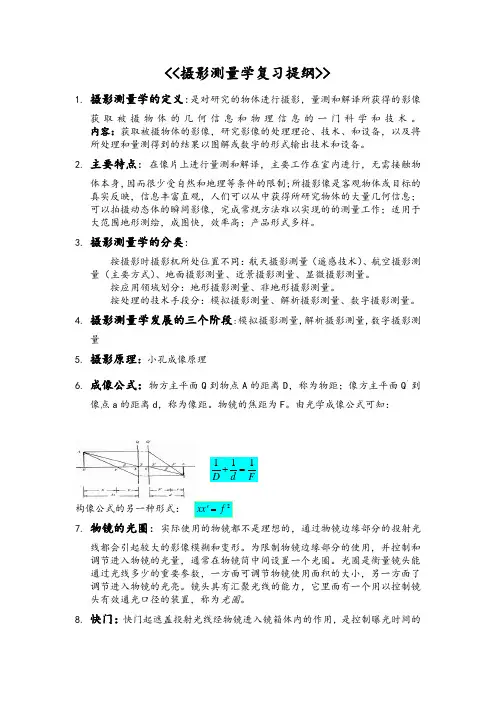

<<摄影测量学复习提纲>>1. 摄影测量学的定义:是对研究的物体进行摄影，量测和解译所获得的影像获取被摄物体的几何信息和物理信息的一门科学和技术。
内容：获取被摄物体的影像，研究影像的处理理论、技术、和设备，以及将所处理和量测得到的结果以图解或数字的形式输出技术和设备。
2. 主要特点：在像片上进行量测和解译，主要工作在室内进行，无需接触物体本身，因而很少受自然和地理等条件的限制;所摄影像是客观物体或目标的真实反映，信息丰富直观，人们可以从中获得所研究物体的大量几何信息；可以拍摄动态体的瞬间影像，完成常规方法难以实现的的测量工作；适用于大范围地形测绘，成图快，效率高；产品形式多样。
3. 摄影测量学的分类:按摄影时摄影机所处位置不同：航天摄影测量（遥感技术）、航空摄影测量（主要方式）、地面摄影测量、近景摄影测量、显微摄影测量。
按应用领域划分：地形摄影测量、非地形摄影测量。
按处理的技术手段分：模拟摄影测量、解析摄影测量、数字摄影测量。
4. 摄影测量学发展的三个阶段:模拟摄影测量,解析摄影测量,数字摄影测量5. 摄影原理：小孔成像原理6. 成像公式：物方主平面Q 到物点A 的距离D ，称为物距；像方主平面Q ’到像点a 的距离d ，称为像距。
物镜的焦距为F 。
由光学成像公式可知：构像公式的另一种形式： 7. 物镜的光圈：实际使用的物镜都不是理想的，通过物镜边缘部分的投射光线都会引起较大的影像模糊和变形。
为限制物镜边缘部分的使用，并控制和调节进入物镜的光量，通常在物镜筒中间设置一个光圈。
光圈是衡量镜头能通过光线多少的重要参数，一方面可调节物镜使用面积的大小，另一方面了调节进入物镜的光亮。
镜头具有汇聚光线的能力，它里面有一个用以控制镜头有效通光口径的装置，称为光圈。
8. 快门：快门起遮盖投射光线经物镜进入镜箱体内的作用，是控制曝光时间的Fd D 111=+2f x x ='重要机件。
摄影测量学复习重点
14、相对定向完成的标志是模型点在统一的辅助坐标系中坐标U、V、W的求出。
16、4D产品是指DEM、DLG、DRG、DOM。
17、立体摄影测量基础是共面条件方程。
18、相对定向的理论基础、目的、标准是两像片上同名像点的投影光线对对相交。
1.摄影测量学的发展经过了模拟摄影测量、解析摄影测量、数字摄影测量三个阶段。
2.摄影测量按用途可分为地形摄影测量、非地形摄影测量。
3.把一条航线的航摄像片根据地物影像拼接起来，各张像片的主点连线不在一条直线上，而呈现为弯弯曲曲的折线，称航线弯曲。
4.航摄像片为量测像片，有光学框标和机械框标。
5、一张像片的外方位元素包括：三个直线元素(Xs、Ys、Zs）：描述摄影中心的空间坐标值；三个角元素(φ、w、k)描述像片的空间姿态。
③而对于中心投影的航摄像片来说，不但因航高的变化会使各片的比例尺不一样，而且就同一张航片而言，由于像片倾斜和地形起伏产生的像点位移也会使各处比例尺不一致。
(2)航摄像片与地形图投影方法的差异
①地形图的投影属于正射投影（也称垂直投影），因此地形图上的地物地貌形状与实地完全相似，相关方位保持不变，各处比例尺相同。
答：摄影测量中常用的坐标系有两大类。一类是用于描述像点的位置，称为像方空间坐标系；另—类是用于描述地面点的位置．称为物方空间坐标系。
(1)像方空间坐标系
①像平面坐标系
像平面坐标系用以表示像点在像平面上的位置，通常采用右手坐标系，坐标轴的选择常用以下三种方法1、框标坐标系：是以像片上四边或四角上的框标来定义坐标系统。对于框标设在像幅四边中央的相片，通常以航线方向两边框标连线作为x轴，旁向两边框标连线作为y轴，框标连线的交点为原点。若框标设在四角上，则以对角线框标连线的夹角平分线作为x,y轴，连线交点为坐标原点；2、像平面直角坐标系：以像主点为原点，x,y轴分别平行于框标坐标系3、以主纵线为Y轴的像平面坐标系：取主纵线为y轴，指向主合点的方向为正方向，主横线或等比线为x轴。
摄影测量学
航空摄影测量 aerophotogrammetry
• 在航空器上拍摄地面像片、获取地面信息，测绘地形图的作业。 航空摄影测量单张像片测图的基本原理是中心投影的透视变换， 立体测图的基本原理是投影过程的几何反转。航空摄影测量的作 业也分为外业和内业。 • 外业包括：①像片控制点联测，像片控制点一般是航摄前在地面 上布设的标志点，也可选用像片上明显地物点（如道路交叉点 等），用测角交会、测距导线、等外水准、高程导线等普通测量 方法测定其平面坐标和高程。②像片调绘，在像片上通过判读， 用规定的地形图符号绘注地物、地貌等要素；测绘没有影像的和 新增的重要地物；注记通过调查所得的地名等。③综合法测图， 在单张像片或像片图上用平板仪测绘等高线。内业包括：①加密 测图控制点，以像片控制点为基础，一般用空中三角测量方法， 推求测图需要的控制点、检查其平面坐标和高程。②测制地形原 图。
摄影测量学 photogrammetry
• 概念
摄影测量学是研究利用摄影或遥感 的手段获取被测物体的信息（影像的或 数字的），经过分析、处理，确定被测 物体的形状、大小和位置，并判断其性 质的学科。
摄影测量学的分类
依据信息采集时传感器所处位置不 同摄影测量学分为 1.地面摄影测量 2.航空摄影测量 3.航天摄影测量 4.近景摄影测量
摄影测量学
摄影测量学的发展
• 摄影测量始于19世纪中叶，当时采用地面摄取的成对像片，使用 同名射线逐点交会的方式进行测量。1901年立体坐标量测仪和 1911年立体测图仪的相继问世，形成了地面立体摄影测量。在此 期间，法国首先用气球从空中摄影，获取航空像片，制作平面图。 第一次世界大战期间，飞机应用于战场侦察，航空像片用于分析 敌情 和地形、制作阵地平面图，修测地形图，促进了航空摄影测 量的发展。1929年德国的格鲁贝尔提出在立体测图仪上进行相对 定向和绝对定向的理论，以后又提出利用立体测图仪进行单航线 空中三角测量的理论。20世纪30年代，苏联发展了航测微分法测 图理论和技术。1953年德国H.施密特建立了解析摄影测量的基本 理论。1962年美国与意大利合作制成解析测图仪，它由一台高精 度立体坐标量测仪和一台小型计算机组成。随着航天飞行器的问 世和成像系统的不断改进，航天摄影发展起来。在摄影测量理论 方面，已经建立了非传统的摄影系统（全景式摄影系统、多光谱 扫描系统、侧视雷达成像系统等）的基本关系式，即像点坐标同 地面坐标变换的严密的数学关系式。从而形成了航天摄影测量。 随着计算机技术的发展和微处理机的广泛应用，摄影测量技术正 朝着自动化的方向发展。
摄影测量外业工作ppt课件
像控点：直接为摄影测量加密或测图需要， 在实地测定的控制点。
像片判读及调绘
像片判读是指根据航片上地物影像的特征， 识别出与像片影像相应的地物的类别、特性 和某些要素或者测算某种数据指标的过程。
像片调绘利用像片进行判读、调查和绘注等 工作的总称。
精选课件
4
像片补测
对于航摄漏洞、大面积的云影、阴影、 影像没有显示或者影像不清但地形图又需 要表示的地物、地貌补绘在像片上。
加
成
影
业
密
图
精选课件
1
第九章 摄影测量外业工作
9.1 摄影测量外业工作任务及作业流程 9.2 摄影测量外业控制测量 9.3 像片解译与调绘
精选课件
2
9.1 摄影测量外业工作任务及作业 流程
一、摄影测量外业工作任务
1、像片控制测量 野外测定一定数量的控制点
2、像片解译及调绘
3、像片补测
精选课件
3
像片控制测量
的反映。
大小：地面物体的尺寸
色调：影像的黑白程度
纹理：影像内部精选色课件调的变化
34
阴影
本影：地物本身未被阳光照射到的阴暗
部分的影像。
落影：物体影子在像片上的构像。
图案：图像上由地面物体形状、大小、
阴影、色调所形成的影像的组合。
地理位置：物体所处的环境位置
2、间接解译特征
通过与之有联系的其它地物在图像上反
反面不需要注出点的高程，但要绘制局
部放大的点位略图，加注说明。
精选课件
30
点刺在左田坎角
精选课件
31
4、像片控制点联测 实地测定像片控制点的方法称为~。 平面测量：边角定点交会及电磁波测距导线 高程测量：几何水准测高及测距三角高程
摄影测量学部分课后习题答案
摄影测量学部分课后习题答案第一章1.摄影测量学：摄影测量是从非接触成像系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术。
1.2摄影测量学的任务：地形测量领域：各种比例尺的地形图、专题图、特种地图、正射影像地图、景观图；建立各种数据库；提供地理信息系统和土地信息系统所需要的基础数据。
非地形测量领域：生物医学、公安侦破、古文物、古建筑、建筑物变形监测2.摄影测量的三个发展阶段及其特点：模拟摄影测量阶段：（1）使用的影像资料为硬拷贝像片。
（2）利用光学机械模拟装置,实现了复杂的摄影测量解算。
（3）得到的是（或说主要是）模拟产品。
（4）摄影测量科技的发展可以说基本上是围绕着十分昂贵的立体测图仪进行的。
（5）利用几何反转原理，建立缩小模型。
（6）最直观，好理解。
解析摄影测量阶段：（1）使用的影像资料为硬拷贝像片。
（2）使用的是数字投影方式,用精确的数字解算代替了精度较低的模拟解算。
（3）得到的是模拟产品和数字产品。
（4）引入了半自动化的机助作业, 因此,免除了定向的繁琐过程及测图过程中的许多手工作业方式。
但需要人用手去操纵(或指挥)仪器,同时用眼进行观测。
数字摄影测量阶段：（1）使用的资料是数字化影像、（2）使用的是数字投影方式。
（3）得到的是数字产品、模拟产品。
（4）它是自动化操作，加人员做辅助。
3.数字摄影测量与模拟、解析摄影摄影测量的根本区别在于：1.两者采用的原始原始资料不同，前者是是数字影像，后者是硬拷贝影像。
2.两者的投影方式不同，前者是数字投影，后者是物理投影。
3.两者的操作方式不同，前者是自动化，人员做辅助，后者是其本人人工进行。
第二章3.摄影测量学的航摄资料有哪些基本要求？答：1.航影仪应安装在飞机的一定角度，飞行航线一般为东西方向。
2.相邻两像片要有60%左右的重叠度，相邻两航线间要有30%左右的重叠度。
3.航摄机在摄影曝光的瞬间物镜主光轴保持垂直地面。
摄影测量整理
第一章和第二章摄影测量学：是对研究的物体进行摄影，量测和解译所获得的影像，获取被摄物体的几何信息和物理信息的一门科学和技术。
分类：按用途分为地形摄影测量、非地形摄影测量按处理手段分为模拟摄影测量、解析摄影测量、数字摄影测量按摄影机所处的位置分为地面摄影测量、航空摄影测量、航天摄影测量发展：模拟摄影测量、解析摄影测量、数字摄影测量三个阶段。
光圈号越小，光圈就越大，能通过的光线就越多，聚焦在感光物上的亮度就越高（越亮），反之，使用的光圈号数越大，影像亮度就越小。
航空摄影的基本要求：一、摄影比例尺：摄影比例尺是指航摄设计中的像片比例尺。
像片比例尺是由摄影机的主距和摄影的高度来计算的。
摄影比例尺的确定取决于成图比例尺、摄影测量成图方法和成图精度，另外考虑经济性和摄影资料的可使用性。
摄影比例尺可以分为大、中、小三种比例尺，一般都应选择小的。
二、像片重叠度：航向重叠：沿航线飞行方向两相邻像片上的影像重叠。
（60%～65%）旁向重叠：两相邻行带像片之间的影像重叠。
（15%～30%）三度重叠：一般情况下在航线方向三张相邻像片必须要有公共重叠影像，称为三度重叠。
三、航带弯曲度：不超过3%四、像片旋偏角：相邻两像片的主点连线与像幅沿航带飞行方向的两框标连线之间的夹角称为像片的旋偏角。
一般要求像片旋偏角小于6°，个别最大不应大于8°，而且不能有连续三张超过6°的情况。
航摄像片的误差：1、底片变形2、航设计物镜畸变差3、大气折光差4、地球曲率影响三原色：红、绿、蓝（三种等量相加=白）互补色：黄和蓝、红和青、绿和品红色的形成：1、加色法：将三原色按照不同的比例进行光学混合，得到其他颜色2、减色法：从白色中减去主色而获得补色第三章单张航摄像片解析中心投影：投射线会聚于一点的投影。
投射线的会聚点S称为投影中心。
中心投影的构像过程也称透视变换。
中心投影的三种方式：航摄像片是地面的中心投影，而地形图则是地面的正摄投影。
倾斜摄影测量外业采集数据的技术流程
倾斜摄影测量外业采集数据的技术流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!倾斜摄影测量外业采集数据的技术流程引言倾斜摄影测量是一种重要的测绘技术，其外业采集数据的流程至关重要。
摄影测量考试资料
第一章1 摄影测量学：是利用光学摄影机获取的像片，经过处理以获取被摄物体的形状、大小、位置、特性及其相互关系的一门学科。
2 摄影测量学的主要任务：测制各种比例尺的地形图，建立地形数据库，为地理信息系统，各种工程应用提供基础测绘数据。
3 摄影测量学发展的三个阶段：模拟摄影测量，解析摄影测量 ，数字摄影测量。
第二章1 航空摄影机具有框标目的：是建立像片的直角框标坐标2摄影机主距 ：摄影机物镜的中心到像主点的垂距，基本上等于物镜焦距。
一般用f 表示3像场内，圆内接正方形或矩形称为最大像幅，尺寸：18X18cm,23X23cm,30X30cm第三章1 摄影比例尺(像片比例尺）：航摄像片上一线段为l 与地面上相应线段的水平距L 之比。
2 当取摄区内的平均高程面作为摄影基准面时，摄影机的物镜中心至该面的距离为摄影行高，用H 表示。
f 为摄影机主距，H 为航高3 航向重叠：同一航线内相邻像片上具有同一地区影像的部分一般情况下，要求航向重叠度最小不能少于53%，最好为60%-65%旁向重叠：相邻航线的相邻像片上具有同一地区影像的部分一般情况下，旁向重叠度不得少于15%，保持在30%-40%之间。
要求像片重叠的目的：便于像片立体观察与量测；便于像片拼接4 投影方式的不同：地形图为正摄投影，航摄像片为中心投影5 摄影相片上特殊的点线面重要的点：像主点—地主点 像底点—地底点 二重点（迹点） 等角点 合点 主合点 遁点重要的线：摄影机轴（摄影方向，主光轴） 透视轴 主垂线 主纵线基本方向线 真水平线（合线） 等比线 主横线重要的面：主垂面 真水平面（合面）6摄影测量常用的坐标系：H f L l m ==1像方坐标系：用于描述像点的位置。
1像平面坐标系:是以象主点o 为坐标原点x 、y 轴分别平行于框标坐标系的x 、y 轴。
2像空间坐标系：原点：投影中心S 坐标轴：Z 轴与摄影方向So 重合，朝上为正方向；x 和y 轴分别平行于像平面坐标的相应轴，方向一致。
摄影测量学智慧树知到答案章节测试2023年山东建筑大学
第一章测试1.下列不属于数字摄影测量研究内容的是（）A:定向理论B:影像解译与特征提取C:数字高程模型的建立与应用D:控制网优化答案:D2.摄影测量研究确定被摄物体的（）A:位置B:大小C:形状D:相互关系答案:ABCD3.DEM 可用于（）A:自动计算工程的填、挖方量B:制作正射影像图C:洪水险情预警D:土地利用现状分析答案:ABCD4.现阶段摄影测量可以完成（）任务A:测制地形图B:制作实景三维模型C:建立地形数据库D:提供基础测绘数据答案:ABCD5.现阶段摄影测量技术是在解析和计算机的基础上发展起来的。
（）A:错B:对答案:B第二章测试1.航空摄影机应该有哪些信息（）。
A:底片的顺序号B:摄影机编号C:摄影机焦距数值D:摄影日期与时表的针位答案:ABCD2.按遥感电磁辐射源的方式，可以把遥感技术分为（）。
A:主动遥感B:被动遥感C:热红外遥感D:微波遥感答案:AB3.按应用的地理范围分类，可以把遥感技术分为（）。
A:区域遥感B:全球遥感C:城市遥感D:航天遥感答案:ABC4.目前遥感技术发展特点（）。
A:综合多种传感器的遥感卫星平台B:更高空间分辨率C:低成本合成孔径雷达卫星D:更精细光谱分辨率答案:ABD5.获取航空影像的仪器叫做航空摄影机，简称“航摄机”。
（）A:对B:错答案:A6.航空摄影机由镜箱本体、摄影机座架和动力装置组成。
（）A:对B:错答案:A第三章测试1.常规单像空间后方交会的未知数是:（）A:像片内外方位元素B:像片外方位元素C:其余选项都是D:地面点坐标答案:B2.将像空间辅助坐标与像空间坐标联系起来的纽带是:（）A:像片外方位元素角元素B:像片框标C:像片内方位元素D:像片外方位元素线元素答案:A3.航带弯曲度一般规定不得超过:（）A:2%B:5%C:3%D:4%答案:C4.像片倾角最大不可以超过：( )A:3%B:2%C:5%D:4%答案:A5.像片旋角一般规定不超过：（）A:5%B:6%C:8%D:3%答案:B6.与传统摄影测量相比,倾斜摄影测量的优势在于:（）A:空间分辨率更高B:获得更清晰的建筑物侧面信息C:获得更清晰的建筑物顶部信息D:时间分辨率更高答案:B7.共线条件方程的左边是像点的什么坐标:（）A:像空间辅助坐标B:像空间坐标C:像平面坐标D:框标坐标答案:C8.以下不是正射投影的为（）：A:框幅式相机拍摄的航片B:地形图C:数字高程模型D:立体模型测绘的矢量图答案:A9.解析内定向的作用是（）：A:恢复像片的外方位元素B:恢复像片的外方位线元素C:完全消除像片的畸变D:恢复像片的内方位元素答案:D10.常用的像方坐标系有（）:A:像空间直角坐标系B:地面摄测坐标系C:像平面坐标系D:像空间坐标系答案:ACD11.以下说法正确的是（）：A:像点、物点、投影中心必在一条直线上B:主合点为主纵线与核线的交点C:等角点在等比线上D:同名像点必定在同名核线上答案:ABD12.在摄影测量发展历程中,使用数字投影的摄影测量阶段有（）:A:数字摄影测量B:解析摄影测量C:模拟摄影测量D:三种都是答案:AB13.摄影测量生产对摄影资料的基本要求主要包括（）：A:航线弯曲B:影像色调C:像片倾角D:像片重叠答案:ABCD14.以下不是中心投影的为（）：A:框幅式相机拍摄的航片B:立体模型测绘的矢量图C:地形图D:数字高程模型答案:BCD15.常用的物方坐标系的是（）：A:像平面坐标系B:地面摄测坐标系C:地面摄影测量坐标系D:像空间坐标系答案:BC16.航摄像片与地形图的区别是什么（）A:像片与地形图图幅大小不同B:像片与地形图表示内容不同C:像片与地形图投影方法不同D:像片与地形图表示方法不同答案:BCD17.中心投影构像方程是基于哪几个点共线的基础上建立的（）：A:摄影中心B:合点C:地面点D:像点答案:ACD18.摄影测量发展的三个阶段是（）：A:建模摄影测量B:模拟摄影测量C:解析摄影测量D:数字摄影测量答案:BCD19.航摄像片上任何一点都存在像点位移。
摄影测量学复习重点
1、摄影测量发展的三个阶段是:模拟摄影测量、解析摄影测量和数字摄影测量2、共线方程相当于投影过程，即由物方经摄影中心到像方的过程3、像片判读按其应用目的可分为地形判读和专业判读，按其使用的技术手段可分为间接判读和直接判读。
4、绝对定向的目的是将建立的模型坐标纳入到地面坐标系中，并规划为规定的比例尺5、等比线把倾斜相片的比例尺分为三部分，含主点部分的比例尺都小于f/h，含底点部分的比例尺都大于f/h，而本身的比例尺等于f/h6、双像解析空中三角测量常用的方法主要有航带网法、独立模型区域网法、光束法三种7、投影的方式有中心投影和正摄投影，航空像片属于中心投影8、一个像对的两张像片有12个外方位元素，其中通过相对定向可以求得5个相对定向元素，要恢复像对的绝对位置还需要求解7个绝对定向元素9、像点坐标观测值主要包含摄影物镜畸变差、大气折光差、感光材料变形、地球曲率等造成的系统误差10、在摄影测量中进行立体模型量测时，可以用两种量测方法，这两种量测方法分别为单侧标量测和双侧标量测11、摄影测量常用的坐标系有像平面坐标系、像空间坐标系、像空间辅助坐标系和摄影测量坐标系、地面测量坐标系12、摄影测量双像解析求解物点的三维空间坐标的方法有三种，其分别是：单张像片的空间后方交会和立体像对的空间前方交会、相对定向和绝对定向和光束法13、相对定向的目的是建立一个与被摄物体相似的几可模型，以确定模型点的三维坐标14、在摄影测量的坐标变换中有三种转角系统，其中以V轴为转角系统的三个外方位元素分别是航向倾角、旁向倾角和像片旋偏角15、立体像对的观察中，人造立体效应应有正立体效应、反立体效应和零立体效应三种16、航摄像片的投影方式为中心投影，地形图的投影方式为正射投影17、像片纠正按其使用的方法和原理不同可分为：光学机械纠正、光学微分纠正和数学微分纠正18、在构建航带模型的过程中，进行模型连接的目的是建立统一的自由航带网19、反解法数学微分纠正的实现步骤包括计算地面点坐标、计算像点坐标、灰度内插和灰度赋值20、像片判读的判读特征主要有：形状、大小、阴影、纹理、色调、图案、相关布局等七个21、摄影测量外业工作任务有野外测定一定数量的控制点和像片解译与调绘22、像控点的刺孔不得超过0.1mm，并且要刺穿透亮，不允许有双孔出现像片的内方位元素：确定摄影物镜后节点相对于相片平面关系的数据像片的外方位元素：恢复像片内方位元素的基础上，确定像片摄影瞬间在地面坐标系中空间位置和姿态的参数航向重叠度：摄影时，要求沿航线飞行方向两相邻像片对所摄地面有一定的重叠影像，这种重叠称为航向重叠。
摄影测量外业测量和内业基本流程
摄影测量外业测量和内业基本流程摄影测量是一种通过摄影机和其他测量设备来获取地面信息的测量技术。
它广泛应用于地理测绘、土地资源管理、地形分析和城市规划等领域。
摄影测量分为外业测量和内业处理两个阶段，下面将详细介绍它们的基本流程。
一、外业测量基本流程1. 准备工作在进行外业测量之前，需要进行准备工作。
需要选择合适的摄影测量设备，如航空相机、无人机或手持相机等。
需要确定测量区域范围，并进行控制点的布设。
控制点是提供地面坐标的点，用于后续的数据处理和校正。
2. 拍摄航空照片或航空视频摄影测量的核心就是通过拍摄航空照片或航空视频来获取地面信息。
在进行拍摄之前，需要规划好航线和相机设置。
航线的规划应考虑地形、测量要求和安全等因素。
相机设置包括曝光时间、焦距和像素大小等参数的选择。
3. 控制点测量在实际拍摄过程中，需要通过控制点对航空照片或航空视频进行校正。
控制点的测量可以使用全站仪、GPS仪器或其他测量设备来完成。
测量过程中需要确保控制点的精度和准确性。
4. 数据采集与处理完成航空照片或航空视频的拍摄后，需要将数据导入计算机进行处理。
处理过程包括图像的几何校正、图像的配准和三维测量等环节。
其中，几何校正是将航空照片或航空视频进行几何变换，使之符合实际地表的几何特征。
配准是将不同航线或不同时间拍摄的照片进行位置和方位的匹配，以建立全局的地理坐标系统。
三维测量是通过对航空照片或航空视频中的特征进行测量，获取地物的三维坐标。
5. 数据质量检查与验证在数据处理的过程中，需要进行数据质量检查和验证。
这包括对控制点精度的评估、图像配准的准确性检查以及地物三维坐标的误差分析等。
通过数据质量检查和验证，可以确保测量结果的可靠性和准确性。
二、内业处理基本流程1. 数据导入与管理在进行内业处理之前，需要将外业采集的数据导入计算机，并进行管理。
数据包括航空照片或航空视频、控制点坐标、地物三维坐标等。
通过数据管理，可以方便后续处理和查询。
2013摄影测量考试重点
第一章、 绪论1、从摄影测量学得发展来看，可划分为三个阶段：模拟摄影测量、解析摄影测量和数字摄影测量。
第二章、影像获取2、航空摄影机和普通摄影机的区别（即航空摄影机的主要特征）：航空摄影机具有框标标志。
包括光学框标和机械框标，用以建立框标坐标系。
3、像幅：像场内，圆内接（或外切）正方形（矩形）。
尺寸：18cm ×18cm ，23cm ×23cm 。
30cm ×30cm 。
第三章、摄影测量基础知识4、摄影比例尺(像片比例尺）：航摄像片上一线段为l 与地面上相应线段的水平距L 之比。
摄影比例尺是像片的平均比例尺。
公式：1/m=l/L=f/H ，其中f 为摄影机主距，H 为航高。
5、摄影基线的定义：摄影的曝光过程是飞机在飞行中瞬间完成的，在这一瞬间时刻，摄影机物镜所在的空间位置称为摄站点，航线方向相邻两摄站点间的空间距离称为摄影基线，用B 表示。
6、像片重叠：①航向重叠：同一航线内相邻像片上具有同一地区影像的部分。
一般情况下，要求航向重叠度最小不能少于53%，最好为p%=60%-65%。
②旁向重叠：相邻航线的相邻像片上具有同一地区影像的部分。
一般情况下，旁向重叠度不得少于15%，保持在q%=30%-40%之间。
③要求像片重叠的目的：①便于像片立体观察与量测；②便于像片拼接。
7、投影：中心投影和平行投影。
平行投影：斜投影和正射投影。
航片是中心投影，地图属于正射投影。
8、航摄像片上特殊的点、线、面：P28图①透视变换中的重要的点：像主点—地主点 、像底点—地底点 、二重点（迹点）、等角点、合点、主合点、遁点。
②重要的线：摄影机轴（摄影方向，主光轴）、透视轴、主垂线、主纵线、基本方向线、真水平线（合线）、等比线、主横线。
③重要的面：主垂面、真水平面（合面）。
9、透视变换作图：画图。
P29（见后面的图）10、摄影测量常用的坐标系统（五个）：①像平面坐标系；②像空间坐标系；③像空间辅助坐标系；④地面测量坐标系；⑤地面摄影测量坐标系。
摄影测量学的定义
1、吉林大学2、英昌明3、工程测量专业4、摄影测量学的定义：对研究的物体进行摄影，量测和解译所获得的影像，获得被摄物体的几何信息和物理信息的一门科学和技术。
摄影测量的任务：获取被摄物体的影像，研究影像的处理理论技术和设备，以及将所处理和量测得到的结果以图解或数字的形式输出的技术和设备。
2、摄影测量与遥感的区别：摄影测量侧重于几何信息；遥感测量侧重于物理信息。
3、4D技术包括什么?DEM（数字高程模型）；DLG（数字线划图）；DRG（数字栅格图）；DOM(数字正射影像)4、数字摄影测量的特点：①无需接触物体的本身获得被摄物体影像资料；②由二维影像重建三维坐标；③面采集数据方式；④同时提取物体的几何和物理信息；⑤产品形式多样5、摄影测量学的发展历程：经历了模拟摄影测量，解析摄影测量和数字摄影测量三个发展阶段。
6、航向重叠度的定义：沿航向重叠部分与像片长度之比；航向重叠一般应达到60%，至少不小于53% 7、旁向重叠度的定义：旁向重叠部分的长度与像片长度之比；旁向重叠为35～15%。
8、竖直摄影测量的定义：摄影瞬间摄影机的主光轴处于铅垂方向的摄影。
9、航摄有哪些框标？机械框标和光学框标。
10、摄影基线定义：相邻摄站间的连线。
11、像片主距：摄影物镜后节点至像平面的距离。
12、摄影机焦距：摄影机物镜后主点至焦点的距离。
13、摄影比例尺：像片上某两点间的距离与地面上相应两点的水平距离之比，叫像片比例尺。
通常用表示：f——摄影镜头的焦距；H——镜头中心相对于地面的高度，称为相对航高。
14、航高概念：飞机在飞行过程中距地球上某一基准面的垂直距离。
随基准面的不同，航高分为：绝对高度——相对于平均海平面的垂直距离；相对高度——相对于平均海平面以外的某一基准面的垂直距离。
15、航线弯曲：航空摄影测量中把一条航线的航摄像片根据地物影像拼接起来，各张像片的主点连线不在一条直线上，而呈现为弯弯曲曲的折线，称航线弯曲。
16、像片旋角：在像片平面内，所选定的像片坐标系绕主光轴旋转的角度。
摄影测量学
一、名词解释摄影测量学含义：传统的摄影测量学是利用光学摄影机获得的像片，研究和确定被摄影物体的形状、大小、位置、性质和相互关系的一门学科和技术。
内容：获取被摄影物体的影像、研究单张和多张像片的处理方法，以及将可处理和量测得到的结果以图件或数字形式输出的方法和设备。
分类：按距离远近：航天摄影测量，航空，地面，近景，显微按用途：地形，非地形按技术处理方法：模拟法，解析，数字摄影测量与遥感是对作接触传感器系统获得的影像及其数字表达进行记录、量测和解译的过程获得自然物体和环境的可靠信息的一门工艺、科学和技术。
2、像片分类（三个阶段）：1）模拟法摄影测量摄影测量用的摄影仪器——摄影经纬仪，作业方法——“交会摄影测量”；2）解析法摄影测量3）数字摄影测量：指从摄影测量和遥感可获取的数据中，采集数字化图形成数字/数字化影像，在计算机中进行各种数值、图形和影像处理，研究目标的几何和物理特性，从而获得各种形式的数字产品和可视化产品。
摄影测量的作业步骤：1）航空摄影 2）航测外业 3）航测内业内业的三种成图方法：1）综合法：适用于平坦地区大比例尺的测图(选长焦距常角摄影机)2）分工法：适用于丘陵地区中、小比例尺的测图(选短焦距特宽角摄影机)3）全能法：适用于各类地区的各种比例尺的测图(选中焦距宽角摄影机)物镜的特征是有一对主点、一对焦点、一对节点。
当物空间与像空间介质相同时，物镜两节点与两主点重合。
即两主点有两节点的性质。
物镜的成像公式：1/f = 1/D + 1/d （高斯公式）牛顿透镜公式：X*x=f2光圈的作用：1）调节物镜的使用面积2）调节进入物镜的通光量3）调节景深航摄比例尺：1/m = l/L =f/H像场角：物镜像方主点对像场直径的张角像片倾角α：主光轴偏离铅垂线SN的夹角α（α<=3°的摄影是竖直摄影）摄影航高H：指摄影物镜对摄影分区的平均高程基准面的高度。
绝对航高：摄影物镜相对于平均海水面的航高。
摄影测量学期末考试复习题库
名词解释摄影测量：从非接触成像系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术摄影比例尺：一个航摄区域的像片比例尺平均值称为摄影比例尺地面采样间隔：指数字影像像上一个像素所对应的地面尺寸航向重叠度：相邻像片在航线方向上的重叠度称为航向重叠度旁向重叠度：相邻航线间的重叠度称为旁向重叠度像片倾斜角：航空摄影瞬间摄影机主光轴与铅垂线的夹角称为相片倾斜角摄影基线：沿航线方向相邻两个摄站之间的连线称为摄影基线航线间隔：相邻航线之间的距离称为航线间隔像片旋偏角：航空摄影中，相邻相片的像主点连线与像幅沿航线方向的两框标连线之间的夹角，称为相片旋偏角中心投影：所有投射线或其延长线都通过（或会聚于）空间一固定点的投影称为中心投影透视变换：在数学中，两个平面间的中心投影称为透视变化相对航高：飞机相对于某一基准面的高度称为相对航高像片内方位元素：确定摄影机的投影中心（镜头中心）相对于相片平面位置关系的参数称为相片的内方位元素像片外方位元素：在恢复像片内方位的基础上，确定像片在摄影瞬间空间位置和姿态的参数称为像片的外方位元素倾斜误差：在摄影测量中，由像片倾斜引起的像点位移称为倾斜误差投影误差：由地形起伏引起的像点位移称为投影误差单像空间后方交会：利用相片覆盖范围内一定数量地面控制点及其对应的像点坐标解求像片的外方位元素，这种方法就是单向空间后方交会立体像对：从不同摄站获取的同一景物的两张像片称为立体像对同名像点：物方任意一点分别在左右两张影像上的构像点左右视差：同名像点在各自像平面内的横坐标（x坐标）之差成为左右视差上下视差：同名像点在各自像平面内的纵坐标（y坐标）之差成为左右视差核面：通过摄影基线的任一平面称为核面同名核线：同一核面和左右像片的交线称为同名核线相对方位元素：用于描述立体像对中左右两张相片相对方位的独立参数称为相对方位元素几何模型：与实地相似，但方位和比例尺都不确定的立体模型称为几何模型立体像对的空间前方交会：利用立体像对的相对方位元素（或外方位元素）和同名像点的像平面坐标解算模型点坐标（或地面点坐标）的方法或技术称为立体像对的空间前方交会绝对方位元素：确定立体模型相对于地面坐标系的方位和比例因子所需要的所有独立参数称为立体像对的绝对方位元素解析空中三角测量：利用少量野外控制点，通过摄影测量解析方法确定区域内大量待求点地面坐标或所有像片外方位元素的工作称为解析空中三角测量自检校光束法区域网平差：利用一个用若干附加参数描述的系统误差模型，在区域网平差的同时解求这些附加参数，进而达到自动测定和消除系统误差的目的。
测量学7-第九章_碎部测量[1]讲解
![测量学7-第九章_碎部测量[1]讲解](https://img.taocdn.com/s3/m/36e7792a6c85ec3a87c2c5fb.png)
x x P S 0 cos T0 y y P S 0 sinT0
有些情况下，棱镜只能安置在碎部点的周围，如果棱镜位置、碎部点 和测站点之间构成特殊的几何关系，则通过对棱镜位置的观测，就可推算 待定碎部点的坐标。棱镜相对于待定碎部点的位置可设为4种情况，1和2 位置分别位于待定点至测站点方向的前面和后面，3和4位置分别位于待定 点至测站点方向线的右侧和左侧，并且该位置与待定点和测站点之间的夹 角成直角。 1位置碎部点坐标计算
数字测图原理与方法
DM
第九章 碎部测量
四、测定碎部点的基本方法
极坐标法
所谓极坐标法即在已知坐标的测站点(P)上安置全站仪 或测距经纬仪，在测站定向后，观测测站点至碎部点的方向、 天顶距和斜距，进而计算碎部点的平面直角坐标。 极坐标法测定碎部点，在多数情况下，棱镜中心能安置 在待测碎部点上，如图所示的0点，则该点的坐标为：
数字测图原理与方法
4.什么是数字测图？数字测图与常规测图相 比具有哪些特点？
DM
第九章 碎部测量
主要内容
碎部测图方法 确定碎部点的基本方法
数字测图原理与方法
地物测绘 地貌测绘
DM
第九章 碎部测量
四、测定碎部点的基本方法
1、碎部点的坐标计算
在地面数字测图中，测定碎部点坐标的基本方法主要有: 极坐标法 方向交会法 量距法 方向距离交会法 直角坐标法等
DM
第九章 碎部测量
主要内容
碎部测图方法 确定碎部点的基本方法
数字测图原理与方法
地物测绘 地貌测绘
DM
第九章 碎部测量
一、 碎部测量
1、基本概念
地球表面上复杂多样的物体和千姿百态的地表形状， 在测量工作中可概括为地物和地貌。 地物是指地球表面上固定性的物体，如河流、湖泊、 道路、房屋和植被等； 地貌是指高低起伏、倾斜缓急的地表形态，如山地、 谷地、凹地、陡壁和悬崖等。 地形就是地物和地貌的总称。 碎部测量的实质就是以控制点为基础，测绘地物和地 貌碎部点的平面位置和高程。碎部测量工作包括两个过程： 一是测定碎部点的平面位置和高程； 二是利用地图符号在图上绘制各种地物和地貌。
摄影测量学考试题
1、地面摄影测量坐标系：x 轴沿着航线方向，z 轴沿铅垂线方向，y 轴符合右手定则。
2、4D 产品：DEM ：数字高程模型 DLG ：数字线划地图（矢量图） DRG ：数字栅格地图（栅格图）DOM ：数字正射影像图3、摄影测量分类：①按距离远近分：航天、航空、地面、近景、显微；②按用途：地形、非地形；③按处理手段：模拟，解析，数字4、摄影测量特点：①无需接触物体本身获得被摄物体信息②由二维影像重建三维目标③面采集数据方式④同时提取物体的几何与物理特性5、航向重叠度：同一航线上，相邻两像片应有一定范围的影像重叠6、摄影基线：航向相邻两个摄影站间的距离7、摄影比例尺：摄影像片水平，地面取平均高程，像片上的线段l 与地面上相应的水平距L 之比8、航片与地形图的区别：①比例尺：地图有统一比例尺，航片无统一比例尺；②表示方式：地图为线划图，航片为影像图；③表示内容：都地图需要综合取舍；④几何差异：航摄像片可组成像对立体观察9、航摄像片中的重要点线面：点：S （摄影中心）o （像主点）O （地主点）n （像底点）N （地底点）c （等角点）C （地面等角点）i （主合点）j （主遁点）；线：TT （迹线）SoO （主光线）SnN （主垂线）VV （摄影方向线）vv （主纵线）ScC （等角线）hihi （主合线）hoho （主横线）hchc （等比线）；面：E （地面）P （像片面）W （主垂面）Es （真水平面）10、摄影测量5个常用坐标系：①像平面直角坐标系②像空间直角坐标系③地面测量坐标系④像空间辅助坐标系⑤地面摄影测量坐标系11、像片内方位元素：确定摄影物镜后节点与像片之间相互位置关系的参数（内方位元素（f y x 00，，）可恢复摄影光束）12、像片外方位元素:确定摄影瞬间像片在地面直角坐标系中空间位置和姿态的参数13、外方位线元素：描述摄影中心在地面空间直角坐标系中的位置14、外方位角元素：描述像片在摄影瞬间的空间姿态15、像片外方位角元素：⎪⎩⎪⎨⎧（方位角）（像片旋角）（像片倾角）转角系统。
航空摄影测量题库200题
航空摄影测量题库200题航向重叠度应该在（）左右 [单选题] *30%60%(正确答案)10%旁向重叠度应该在（）左右 [单选题] *30%(正确答案)60%10%像片倾角一般不大于 [单选题] *5度3度(正确答案)10度航线弯曲度一般在（）度以内 [单选题] *3(正确答案)1015航摄像片是地面的（） [单选题] *几何投影平行投影中心投影(正确答案)为求定GPS点在某一参考坐标系中的坐标，应与该参考坐标系中的原有控制点联测，联测的点数不得少于（）个点。
[单选题] *12(正确答案)3地面上任意一点的正常高为该点沿（）的距离。
[单选题] *垂线至似大地水准面(正确答案)法线至似大地水准面垂线至大地水准面法线至大地水准面基于胶片的航测内业数字化生产过程中，内定向的主要目的是实现（）的转换。
[单选题] *A.像片坐标到地面坐标B.扫描仪坐标到地面坐标C.像平面坐标到像空间坐标D.扫描仪坐标到像片坐标(正确答案)解析法相对定向中，一个像对所求的相对定向元素共有（）个。
[单选题] *45(正确答案)67城区航空摄影时，为减小航摄像片上地物的投影差，应尽量选择（）焦距摄影机。
[单选题] *短中等长(正确答案)可变航测法成图的外业主要工作是（）和像片测绘。
[单选题] *地形测量像片坐标测量地物高度测量地面控制点坐标(正确答案)GPS辅助航空摄影测量中，机载GPS的主要作用之一是用来测定（）的初值。
[单选题] *外方位线元素(正确答案)内定向参数外方位角元素地面控制点坐标就目前的技术水平而言，下列航测数字化生产环节中，自动化水平相对较低的是（）。
[单选题] *摄影内定向DOM的生产DLG的生产(正确答案)空中三角测量多源遥感影像数据融合的主要优点是（）。
[单选题] *可以自动确定多种传感器影像的外方位元素.可以充分发挥各种传感器影像自身的特点(正确答案)可以提高影像匹配的速度可以自动发现地物的变化规律对航空摄影机进行检校的主要目的之一是为了精确获得摄影机（）的值。
第九章 数字摄影测量系统
摄影测量学
五,数字摄影测量系统
仪器 系统
DPS DPW ),作业流程改变 (1),作业流程改变 ),生产规范不一样 (2),生产规范不一样 ),令出必行 (3),令出必行 ),存储程度强 (4),存储程度强 ),识别用定量标准 (5),识别用定量标准 ),连续作业 连续作业, (6),连续作业,精度不随时间变 ),人工干预与自动化要明确 (7),人工干预与自动化要明确
摄影测量学
�
摄影测量学
二,数字摄影测量工作站的 组成与功能
(一),DPW的组成 ),DPW的组成 DPW
2,软件
数字影像处理软件,模式识别软件,解析摄影测量软件, 数字影像处理软件,模式识别软量学
二,数字摄影测量工作站的 组成与功能
(二),DPW的功能 ),DPW的功能 DPW
摄影测量学
摄影测量学
摄影测量学
二,数字摄影测量工作站的 组成与功能
(一),DPW的组成 ),DPW的组成 DPW
1,硬件
(1)计算机 ) (2)外部设备:立体观测及操作控制设备,输入输出设备 )外部设备:立体观测及操作控制设备,
(b)输入输出设备 ) 影像数字化仪(扫描仪) 影像数字化仪( 影像数字化仪 扫描仪) ---------------------------------矢量绘图仪 矢量绘图仪 栅格绘图仪 栅格绘图仪
摄影测量学
摄影测量学
摄影测量学
摄影测量学
摄影测量学
摄影测量学
摄影测量学
摄影测量学
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
航线网布点
区域网布点
二、 像控点的选刺
直径小于0.1mm 刺透 不能双孔 布标问题
三、像控点的测定
经纬仪 全站仪 GPS等
§3
像片调绘
像片调绘 是根据地物在像片上的构像规律，在 室内或野外对像片进行判读调查，识别 影像对应地物的性质，并将影像显示的 信息按照用图的需要综合取舍，用图式 规定的符号在像片上表现出来，并调查 地理名称、补测新增和影像没有反映的 地物，制作调绘片。
第九章 摄影测量的外业工作
1.摄影测量外业工作的分类 2.像片控制测量 3.像片判读和调绘
航空摄影测量成图工序
航空摄影
像片控制测量 内业加密 像片调绘 像片测图
大地测量
模拟法 像片测图 解析法
数字法
§1 摄影测量外业工作的分类
1.像片控制测量 2.像片判读 地形判读 专业判读
§2
像片控制测量
原因：内业成图时，每个像对都需要4个 以上的控制点，这些点可以全部野外实测， 也可以内业用摄影测量方法加密，但内业 加密测图控制点仍需少量的地面控制点。 这些控制点由于和像片联系在一起，称为 像片控制点，像控点的测定称为像片控制 测量。
直接判读标志 是指能够直接反映和表示目标地物信息的各种特征。 这些特征人们的感官可以直接觉察，它包括像片上地 物的大小、形状、色调（色彩）、阴影、纹理、图案 等 间接判读标志 是指能够间接反映和表现目标地物信息的各种影像特 征，借助它可推断与其地物属性相关现象，即根据已 判读出来的自然现象而推断另一种现象的存在。例如 根据地形特点判断树种的分布，根据树种分布的地点 判断地势的高低等。间接判读标志有地物相关(布局)、 植被标志、地貌形态等。
一、像片判读标志
二、像片调绘方法
1.全野外调绘 2.综合调绘
作业步骤： 计划制定 实地踏勘选点 选刺控制点、整饰 控制点测定、计算 成果整理
一、像片控制点的选择
1.像控点位置的基本要求 距像片边缘1～1.5cm； 离开各种标志1mm以上； 位于航线3度重叠旁向 重叠中线附近； 距离方位线3～4.5cm 像控点应为明显地物点
2.像片控制ቤተ መጻሕፍቲ ባይዱ的布点方案 全野外布点
