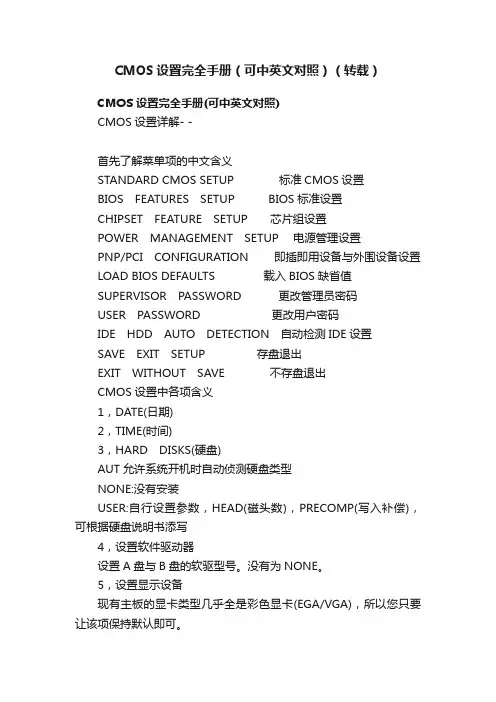

CMOS设置完全手册（可中英文对照）（转载）
CMOS设置完全手册（可中英文对照）（转载）CMOS 设置完全手册(可中英文对照)CMOS设置详解- -首先了解菜单项的中文含义STANDARD CMOS SETUP 标准CMOS设置BIOS FEATURES SETUP BIOS标准设置CHIPSET FEATURE SETUP 芯片组设置POWER MANAGEMENT SETUP 电源管理设置PNP/PCI CONFIGURATION 即插即用设备与外围设备设置LOAD BIOS DEFAULTS 载入BIOS缺省值SUPERVISOR PASSWORD 更改管理员密码USER PASSWORD 更改用户密码IDE HDD AUTO DETECTION 自动检测IDE设置SAVE EXIT SETUP 存盘退出EXIT WITHOUT SAVE 不存盘退出CMOS设置中各项含义1，DATE(日期)2，TIME(时间)3，HARD DISKS(硬盘)AUT允许系统开机时自动侦测硬盘类型NONE:没有安装USER:自行设置参数，HEAD(磁头数)，PRECOMP(写入补偿)，可根据硬盘说明书添写4，设置软件驱动器设置A盘与B盘的软驱型号。
没有为NONE。
5，设置显示设备现有主板的显卡类型几乎全是彩色显卡(EGA/VGA)，所以您只要让该项保持默认即可。
6，系统除错整体模式一般用“ALL ERROR”。
BIOS FEATURES SETUP(BIOS基本设置)英文翻译设置值1，VIRUS WARNING病毒防护警告DISABLED2，CPU INTERNAL CACHE CPU一级缓存ENALBED3，EXTERAL CACHE CPU二级缓存ENALBED4，OPEN POWER ON SELF TEXT 开机快速自检ENABLED(可不检测)5，BOOT SEQUENCE 开机磁盘引导顺序"C,A,CDROM"6，SWAP FLOPPY DRIVE 软盘驱动器互换可根据实际情况选择A或B7，BOOT UP FLOPPY SEEK 开机软盘搜索可根据实际情况选择8，SECURITY 安全选项进入系统密码SYSTEM 进入CMOS密码SETUP9，PIC/VGA PALETTER SNOPP 彩色显卡调色板调整ENABLED10，VIDEO BIOS SHADOW 视频BIOS缓冲ENABLED11，CE000-CBFFF SHADOW 区域映射方式ENABLED即插即用与PCI设置状态1，PNP INSTALLED YES2，RESOURCES CONTROLLED AUTO3，RESET CONFIGATION DATA ENABLED载入BIOS缺省值，必须要用YESIDE HDD AUTO DETECTION(自动检测IDE硬盘)设置已装硬盘类型为"AUTO"的话，系统在每次开机时自动检测硬盘的类型，就不必再进入CMOS中检测了。
CMOS设置图解
CMOS设置图解2007-10-16 20:52CMOS设置图解分类:电脑知识Award Bios和AMI Bios里面有很多东西是相同的，可以说基本上是一样的，虽然有些名字叫法不同，但是实际作用是一样的。
在前文中已经了解了一些Bios 的基本知识，和设置，那么在这篇文章里面我就会更详细的介绍一下Bios的超频设置，希望对那些想超频但是又没有接错过超频的玩家能有一些帮助。
和AMI Bios一样，再开机画面时按下“Del”键进入Bios设置菜单（有些是按F1键），如图：进入后大家会看到以下菜单，也有可能会有一些差别，但是基本上是差不多的，及算名字不同，但是基本上作用是一样的！大家可以用方向键移动光标，回车键确认，ESC键返回，用PageUp，PageDown 和数字键键调整设置，在任何设置菜单中可以按下F10键退出并保存设置，这些都和AMI Bios设置差不多！那么就正是进入设置！一．SoftMenu Setup（软超频设置）其实这个Soft Menu Setup，是升技主板独有的技术，这里提供了丰富的CPU外频、倍频调节（需要CPU支持）、AGP/PCI总线频率以及CPU/内存/AGP的电压调节频率等等。
这个项目相当于一些主板中的“Frequency/Voltage Control”前面是CPU的一些基本信息显示，下面的选项就是CPU超频的主要选项了！1. CPU Operating Speed（CPU外频设置）：这个项目根据你所使用的处理器型式以及速度来显示该处理器的运作速度，您可以选择[User Define]（使用者设定）的选项来手动输入其运作速度。
如图：好了，到了这里我就先放下Bios的设置引导了，在教大家超频之前先向大家解释一下什么叫超频以及超频的原理吧，这样才能让你能更好的进入下一步Bios设置超频！CPU超频，它的主要目的是为了提高CPU的工作频率，也就是CPU的主频。
而CPU的主频又是外频（FSB）和倍频（Multiplier Factor）的乘积。
如何进行CMOS设置(图解)
完全CMOS设置图解教程CMOS设置直接关系到电脑的性能，甚至影响到您的设备能否正常使用。
或许您已经会使用一些简单CMOS设置，比如设置启动驱动器，改变倍频等等，但这些是远远不够的，想要让你的电脑发挥出最优性能，首先我们就要彻底的了解CMOS设置的基础知识。
那么下面这篇CMOS 设置图解教程就可以让您轻松的掌握这些知识。
一.进入CMOS Setup设置在打开计算机电源后的几秒钟的时间内，电脑首先进行POST(Power On Self Test，开机自检)，在这个时候按下“Del”键后，就可以看到下图所示的CMOS Setup主菜单。
在主菜单中你可以选择不同的设置选项，按上下左右方向键来选择，按“Enter”键进入子菜单。
1.功能键说明(向上键)移到上一个选项(向下键)移到下一个选项(向左键)移到左边的选项(向右键)移到右边的选项Enter键选择当前项目Esc键回到主画面，或从主画面中结束Setup程序Page Up或+键改变设置状态，或增加栏位中的数值内容Page Down或-键改变设置状态，或减少栏位中的数值内容F1功能键显示目前设置项目的相关说明F5功能键装载上一次设置的值F6功能键装载最安全的值F7功能键装载最优化的值F10功能键储存设置值并离开CMOS Setup程序2.子菜单说明请注意设置菜单中各项内容.如果菜单项左边有一个三角形的指示符号，表示若选择了该项子菜单，将会有一个子菜单弹出来.3.辅助说明当你在Setup主画面时，随着选项的移动，下面显示相应选项的主要设置内容。
当你在设置各个栏位的内容时，只要按下“F1”，便可得到该栏位的设置预设值及所有可以的设置值，如BIOS缺省值或CMOS Setup缺省值。
如果想离开辅助说明窗口，只须按“Esc”键即可。
二.Standard CMOS Features(标准CMOS功能设置)在Standard CMOS Features中，主要是为了设置IDE硬盘的种类，以顺利开机，除此之外，还要设置日期、时间、软驱规格及显示卡的种类。
计算机组装与维修CMOS设置
计算机组装与维修CMOS设置
第10章 CMOS 设置
BIOS和CMOS既相关但又有不同：BIOS中的系 统设置程序用以完成参数设置；CMOS RAM则是设 置的系统参数存放的场所。由于它们都跟系统设置 密切相关，故有BIOS设置和CMOS设置的说法，完 整的说法应该是通过BIOS设置程序对CMOS参数进 行设置。
计算机组装与维修CMOS设置
第10章 CMOS 设置
10.3 BIOS设置详解
Award BIOS是目前兼容机中应用最为广泛的一种 BIOS，但由于其信息全为英文，且需要用户对相关专 业知识有较深入的理解，所以有些用户设置起来感觉 困难很大。下面我们将以Award BIOS设置为例，详细 叙述BIOS设置中的各项功能。
计算机组装与维修CMOS设置
第10章 CMOS 设置
(17) Shadowing address ranges(扩充接口卡上的BIOS 快速执行功能地址范围)：用以设定接口卡上的BIOS在 某一选择范围内的位置是否要使用快速执行功能。
(18) Delay IDE Initial(Sec)(延迟初始化IDE数值)：这 个选项是为一些老的硬盘和光驱而设的，当BIOS无法去 诊测到它们或无法开机载入信息时，就可以使用这个选 项。可供选择的值为0～15，数值越大，则延迟的时间越 长。
(13) Security Option(密码设定选项)：此项目共有 两个选项可以选择：System 和Setup。
计算机组装与维修CMOS设置
第10章 CMOS 设置
(10) OS Select For DRAM>64 MB(系统内存大于64 MB 时的系统选择)：当系统内存大于64 MB时，BIOS与系统 的桥梁作用会因为操作系统的不同而不同。
装机系统篇CMOS设置的详细图解
很多人会组装电脑,但是不会CMOS设置,这样的话,就导致了不会安装操作系统，电脑装好了,没有系统也是不行的,装机人员必须学会CMOS设置, 用处很多了.下面看看教程吧.一．了解CMOS设置那怎么进入CMOS设置呢？在开机时，屏幕上常有这样的提示，它是说“按DEL键进入CMOS设置”我们在这时候按键盘上的DEL键。
现在看到的就是CMOS设置的界面了。
不同的电脑可能有不同界面，但常见的也就是AWARD、AMI、Phoenix等几种。
界面形式虽然不同，但功能基本一样，所要设置的项目也差不多。
这是AWARD的CMOS设置画面，是最常见的一种。
其实你只要明白了一种CMOS的设置方法，其它的就可以触类旁通了。
在主界面的下面有很多个参数需要设置，大部分项目本来就已经设置了正确的参数值，或者说许多选项对电脑的运行影响不太大，所以一般我们只要注意几个关键项就可以了。
通常，我在设置CMOS时，只简单地做以下几步：1、设置出厂设定值2、检测硬盘参数3、设置软驱4、设置启动顺序5、如果有必要可以设置密码二、设置出厂设定值第一步：设置出厂设定值。
你看，这一项“LOAD SETUP DEFAULTS”是“调入出厂设定值”的意思，实际上就是推荐设置，即在一般情况下的优化设置。
将光标用上下箭头移到这一项，然后回车，屏幕提示“是否载入默认值”。
我们输入“Y”表示“Yes，是”的意思，这样，以上几十项设置都是默认值了。
如果在这种设置下，你的电脑出现异常现象，可以用另外这项“Load BIOS Setup” 用来恢复 BIOS 默认值，它是最基本的也是最安全的设置，这种设置下不会出现设置问题，但有可能电脑性能就不能得到最充分的发挥。
三、自动检测硬盘第二步：自动检测硬盘。
将光标移到这一项，回车，电脑自动检测硬盘。
这是电脑检测到的硬盘参数。
这是电脑检测到了主硬盘，它可以以三种方式设置：如果你的硬盘是6.4G 的话，选NORMAL模式你只能用到528M；选LARGE模式，只能用到2.1GB；而实际使用中我们都选LBA 模式。
cmos
CMOS设置直接关系到电脑的性能，甚至影响到您的设备能否正常使用。
或许您已经会使用一些简单CMOS设置，比如设置启动驱动器，改变倍频等等，但这些是远远不够的，想要让你的电脑发挥出最优性能，首先我们就要彻底的了解CMOS 设置的基础知识。
那么下面这篇CMOS设置图解教程就可以让您轻松的掌握这些知识。
一.进入CMOS Setup设在打开计算机电源后的几秒钟的时间内，电脑首先进行POST(Power On Self Test，开机自检)，在这个时候按下“Del”键后，就可以看到下图所示的CMOS Setup主菜单。
在主菜单中你可以选择不同的设置选项，按上下左右方向键来选择，按“Enter”键进入子菜单。
1.功能键说明(向上键)移到上一个选项(向下键)移到下一个选项(向左键)移到左边的选项(向右键)移到右边的选项Enter键选择当前项目Esc键回到主画面，或从主画面中结束Setup程序Page Up或+键改变设置状态，或增加栏位中的数值内容Page Down或-键改变设置状态，或减少栏位中的数值内容F1功能键显示目前设置项目的相关说明F5功能键装载上一次设置的值F6功能键装载最安全的值F7功能键装载最优化的值F10功能键储存设置值并离开CMOS Setup程序2.子菜单说明请注意设置菜单中各项内容.如果菜单项左边有一个三角形的指示符号，表示若选择了该项子菜单，将会有一个子菜单弹出来.3.辅助说明当你在Setup主画面时，随着选项的移动，下面显示相应选项的主要设置内容。
当你在设置各个栏位的内容时，只要按下“F1”，便可得到该栏位的设置预设值及所有可以的设置值，如BIOS缺省值或CMOS Setup缺省值。
如果想离开辅助说明窗口，只须按“Esc”键即可。
二.Standard CMOS Features(标准CMOS功能设置)在Standard CMOS Features中，主要是为了设置IDE硬盘的种类，以顺利开机，除此之外，还要设置日期、时间、软驱规格及显示卡的种类。
CMOS设置详解
1．STANDARD CMOS SETUP（标装的CMOS设置）Date(mm:dd:yy)日期Month（月）：1到12Day （日）：1到31（大小月份会自动调整）Year（年）：到2079Time(hh:mm:ss)时间Hour(时)：00到23Minute（分）：00到59Second（秒）：00到59Hard Disks（硬盘）设定系统所有IDE硬盘（Primary/Secorndary Master&slave）Auto：开机时会自动侦测硬盘（容量、磁柱、磁头、扇区）并加以设定User：允许使用者自行设定None：不装置硬盘Drive A/B 设定软驱的类型（None/360K/720K/1.2M/1.44M/2.88M）None：不安装软驱360K：5.25软驱，容量360KB720K：3.5 软驱，容量720KB1.2M：5.25软驱，容量1.2MB1.44M：3.5 软驱，容量1.44MB2.88M：3.5 软驱，容量2.88MBVideo ：设定显示卡的类型（Mono,Color 40*25,VGA/EGA,Color 80*25）Mono ：单色介面卡Color 40*25:40行彩色显示卡Color 80*25:80行彩色显示卡EGA/VGA：加强型/高解析度彩色显示卡Halt On （暂停执行）异常时会让系统暂停执行，等候处理All Errors(BIOS 检测到任何错误，系统启动均暂停并且给出出错提示)N o Errors (BIOS检测到任何错误都不使系统启动暂停)All But Keyboard(BIOS检测到除了键盘之外有任何错误使系统启动暂停，等候处理) All But Diskette(BIOS检测到除了软驱以外有任何错误使系统启动暂停，等候处理) All But Disk/Key(BIOS检测到除了键盘/磁盘之外有任何错误使系统启动暂停，等候处理)2．BIOS Features Setup(BIOS功能参数设定)CPU Internal Cache（CPU内部快速存贮器）Enable(开启)它允许系统使用CPU内部的第一级Cache。
CMOS参数设置-图解
System：系统每次开机启动时， 都会要求用户输入正确的密码， 否则无法正常进入系统。 Setup：只有在用户进入BIOS 程序进行设置时，系统才会要求 输入正确的密码。
•芯片组功能设置(Chipset Fatures Setup)
该项用于是否使用系统BIOS缓冲 内存，将其设置为[Enabled]后， 可使系统在开机时就将系统BIOS 拷贝到DRAM中，以提高启动速度 和改善系统性能。 经过二级缓存把视频BIOS从ROM 中映射到主内存C0000h．C7FFFh， 它能加快存取视频BIOS的速度， 默认的选项设置为[Enabled]。
该项为装载系统的初始设置，是针对系统做最优化的 设置值。运行该项不会改变【Standard CMOS Setup】 的设置，设置此项的方法是将光标移到【L,oad Optimized Defaults】 选项上，然后按【Enter】键，在出现的提示中按下 【Y】键，然后按【Enter】键即可。
该项主要是针对系统开机及BIOS设置 做的防护，防止不懂BIOS设置和他人 进入自己的BIOS进行修改。该项口令 最多能设置8个数字或符号，而且有大 小写之分。
该项用于设置电源的管理方式，可 设置的参数选项为Min Power Saving、Max Power Saving和User Default，缺省设置为[Min Power Saving]。
•即插即用与PCI设置
对BIOS进行更改时，【Load Fail-Safe．Defaults】选项可以载入已 经存储在BIOS ROM的初始设置。这些设置是保守设置，而且会关闭 所有高速的设置。运行该选项不会改变【STANDARD CMOS SETUP】 的设置。
作。BIOS首先从CMOS中读取保留的设置信息，并根据
主板、硬盘、光驱跳线及CMOS设置详细图解
主板、硬盘、光驱跳线及CMOS设置详细图解2010-01-14 23:05:45| 分类：电脑学堂| 标签：|字号大中小订阅一、主板跳线：跳线（英文Jumper）是控制线路板上电流流动的小开关。
它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。
跳线基本上由两个部分组成，一部分是固定在主板、硬盘等设备上的，由两根或两根以上金属跳针组成（如图1；另一部分是跳线帽（如图2），这是一个可以活动的部件，外层是绝缘塑料，内层是导电材料，可以插在跳线针上面，将两根跳线针连接起来。
图1金属跳针当跳线帽扣在两根跳线针上时是接通状态，有电流通过，我们称之为ON；反之不扣上跳线帽时，就说明是断开的，称之为OFF。
下面我们来看看，都有哪些地方有跳线？小提示：调整跳线非常重要，如果跳错了，轻则死机，严重的甚至会烧毁整个设备，所以在调整跳线时一定要仔细阅读说明书，核对跳线名称、跳线柱编号和通断关系。
主板上最常见的跳线主要有两种，一种是只有两根针。
这种两针的跳线最简单，只有两种状态，ON或OFF（如图3）。
图2 跳线帽图3 两针跳线的跳线方法另一种是三根针，这种三针的跳线可以有三种状态：1和2之间短接、2和3之间短接（如图4）和全部开路（如图5）。
图4 两两短接图5 全部开路一、CMOS跳线CMOS跳线大都在主板电池附近。
它的设置比较简单，只有两种方式：NORMAL和CLEAR CMOS（一般在CMOS跳线附近会有跳线的说明）。
当设置为1-2（短接）时，为正常状态；当设置为2-3（短接）时，为清除CMOS设置，可以用来清除CMOS密码、开机密码等（如图6）。
图6 CMOS跳线二、硬盘跳线：一般来说，硬盘出厂时默认的设置是作为主盘，当只安装一个硬盘时是不需要改动的；但当安装多个硬盘时，就需要对硬盘跳线重新设置了。
硬盘上的跳线比较简单，其跳线位置多在硬盘后面数据线接口和电源线接口之间（如图7）。
CMOS设置图解教程(详细)
完全CMOS设置图解教程(1)CMOS设置直接关系到电脑的性能，甚至影响到您的设备能否正常使用。
或许您已经会使用一些简单CMOS设置，比如设置启动驱动器，改变倍频等等，但这些是远远不够的，想要让你的电脑发挥出最优性能，首先我们就要彻底的了解CMOS设置的基础知识。
那么下面这篇CMOS设置图解教程就可以让您轻松的掌握这些知识。
一.进入CMOS Setup设置在打开计算机电源后的几秒钟的时间内，电脑首先进行POST(Power On Self Test，开机自检)，在这个时候按下“Del”键后，就可以看到下图所示的CMOS Setup主菜单。
在主菜单中你可以选择不同的设置选项，按上下左右方向键来选择，按“Enter”键进入子菜单。
1.功能键说明(向上键)移到上一个选项(向下键)移到下一个选项(向左键)移到左边的选项(向右键)移到右边的选项Enter键选择当前项目Esc键回到主画面，或从主画面中结束Setup程序Page Up或+键改变设置状态，或增加栏位中的数值内容Page Down或-键改变设置状态，或减少栏位中的数值内容F1功能键显示目前设置项目的相关说明F5功能键装载上一次设置的值F6功能键装载最安全的值F7功能键装载最优化的值F10功能键储存设置值并离开CMOS Setup程序2.子菜单说明请注意设置菜单中各项内容.如果菜单项左边有一个三角形的指示符号，表示若选择了该项子菜单，将会有一个子菜单弹出来.3.辅助说明当你在Setup主画面时，随着选项的移动，下面显示相应选项的主要设置内容。
当你在设置各个栏位的内容时，只要按下“F1”，便可得到该栏位的设置预设值及所有可以的设置值，如BIOS缺省值或CMOS Setup缺省值。
如果想离开辅助说明窗口，只须按“Esc”键即可。
二.Standard CMOS Features(标准CMOS功能设置)在Standard CMOS Features中，主要是为了设置IDE硬盘的种类，以顺利开机，除此之外，还要设置日期、时间、软驱规格及显示卡的种类。
华硕主板Bios和CMOS设置及图解
华硕主板BIOS Ami BIOS 设置图解教程一．Main(标准设定)此菜单可对基本的系统配置进行设定。
如时间，日期等其中Primary/Secondary IDE Master/Slave 是从主IDE装置如果你的主板支持SATA接口就会有Third/Fourth IDE Mastert或者更多，他们分别管理例电脑里面各个IDE驱动装置的，如硬盘，光驱等等！因为各个主板的设置不同，所以在此就不详细解说这里的设置了，但是这些一般不用用户自己去设置，一般用默认的就可以，如果有特殊要求，建议用户自己对照说明书的说明进行设置，或者在论坛里单独提问！System Information这是显示系统基本硬件信息的，没有什么好讲（如图）基本设置了解后就进入高级设置了！二．Advanced（进阶设置）如图：这里就是Bios的核心设置了,新手一定要小心的设置，因为其直接关系系统的稳定和硬件的安全，千万不可以盲目乱设！1.大家先看到的是“JumperFree Configuration”（不同品牌的主板有可能不同，也可能没有）再这里可以设置CPU的一些参数，对于喜欢超频的朋友来说这里就是主攻地！(如图)大家可以看到有一个“AI Overclock Tumer”的选项，其中有一些选项，如上图，其中又以“Manual”为关键，选择后会看到如下图：对于CPU超频爱好者这些东西应该了如指掌，CPU的外频设置（CPU External Frequency）是超频的关键之一，CPU的主频（即我们平时所说的P4 3.0G等等之内的频率）是由外频和倍频相乘所得的值，比如一颗3.0G的CPU在外频为200的时候他的倍频就是15,(200MHz*15＝3000MHz)。
外频一般可以设定的范围为100MHz到400MHz，但是能真正上300的CPU都不多，所以不要盲目的设置高外频，一般设定的范围约为100－250左右，用户在设定中要有耐心的一点点加高，最好是以1MHz为步进，一点点加，以防一次性加到过高而导致系统无法正常使用甚至CPU损坏！内存频率设定（DRAM Frequency）使用此项设定所安装内存的时钟，设定选项为：200MHz, 266MHz,333MHz, 400MHz, Auto。
硬件技术：BIOS设置图解教程 基本CMOS设置
基本CMOS设置对一台新安装的电脑，要对它做一些设置。
就是通常人们所说的CMOS设置。
主板的CMOS记录计算机的日期、时间、硬盘参数、软驱情况及其它的高级参数。
平常人们说的BIOS设置或CMOS设置指的就是这方面的内容。
CMOS能把这些信息保存下来，即使关机它们也不会丢失，所以以后你不必对它重新设置，除非你想改变电脑的配置或意外情况导致CMOS内容丢失。
当开机后屏幕显示如下信息，马上敲一下“Delete”键，就进到了CMOS设置的主菜单。
(有些电脑是按Ctrl+Alt+Esc三键、有些是按F10键，具体要看屏幕上的提示)这是AWARD BIOS的设置画面。
在这里我们只进行几个必要的设置。
第一个是基本设置；用光标键把光条移到“STANDARD CMOS SETUP”一项，它包含硬件的基本设置情况。
按回车键后，出现下面的设置画面：“Date”一项设置日期，格式为月：日：年，你只要把光标移到需要修改的位置，用“Page Up”或“Page Down”键在各个选项之间选择。
“Time”一项设置时间，格式为小时：分：秒，修改方法和日期的设置是一样的。
这项列出了硬盘设置情况，和前面关于IDE接口的内容是一致的：“Primary Master”和“Primary Slave”表示主IDE口上主盘和副盘,“Secondary Master”和“Secondary Slave”表示副IDE口上的主盘和副盘。
“Drive A”和“Drive B”设置物理A驱和B驱，这里将A驱设置为：1.44M，3.5in。
“Video”项设置显示卡类型，默认的是：“EGA/VGA”方式，就不用改动了。
当这些设置完成后，按“Esc”键，又回到CMOS设置主菜单。
硬件技术：BIOS设置图解教程BIOS英文Basic Input/output System的缩写，意思是基本输入/输出系统。
是电脑中最基础的而又最重要的程序。
我们把这一段程序存放在一个不需要电源记忆体（芯片）中，这就是平时所说的BIOS。
CMOS设置图解电脑维修员可兼职赚钱啦
CMOS设置图解电脑维修员可兼职赚钱啦把你维修的电脑主页设为,每台赚2元,每天维修5台电脑,一年赚三千元!一．了解CMOS设置那怎么进入CMOS设置呢？在开机时，屏幕上常有这样的提示，它是说“按DEL键进入CMOS设置”我们在这时候按键盘上的DEL键。
现在看到的就是CMOS设置的界面了。
不同的电脑可能有不同界面，但常见的也就是AWARD、AMI、Phoenix等几种。
界面形式虽然不同，但功能基本一样，所要设置的项目也差不多。
这是AWARD的CMOS设置画面，是最常见的一种。
其实你只要明白了一种CMOS的设置方法，其它的就可以触类旁通了。
在主界面的下面有很多个参数需要设置，大部分项目本来就已经设置了正确的参数值，或者说许多选项对电脑的运行影响不太大，所以一般我们只要注意几个关键项就可以了。
通常，我在设置CMOS时，只简单地做以下几步：1、设置出厂设定值2、检测硬盘参数3、设置软驱4、设置启动顺序5、如果有必要可以设置密码二、设置出厂设定值第一步：设置出厂设定值。
你看，这一项“LOAD SETUP DEFAULTS”是“调入出厂设定值”的意思，实际上就是推荐设置，即在一般情况下的优化设置。
将光标用上下箭头移到这一项，然后回车，屏幕提示“是否载入默认值”。
我们输入“Y”表示“Yes，是”的意思，这样，以上几十项设置都是默认值了。
如果在这种设置下，你的电脑出现异常现象，可以用另外这项“Load BIOS Setup” 用来恢复 BIOS 默认值，它是最基本的也是最安全的设置，这种设置下不会出现设置问题，但有可能电脑性能就不能得到最充分的发挥。
三、自动检测硬盘第二步：自动检测硬盘。
将光标移到这一项，回车，电脑自动检测硬盘。
这是电脑检测到的硬盘参数。
这是电脑检测到了主硬盘，它可以以三种方式设置：如果你的硬盘是6.4G的话，选NORMAL模式你只能用到528M；选LARGE模式，只能用到2.1GB；而实际使用中我们都选LBA 模式。
07_基本CMOS设置
设置密码（6）
要是真的忘记了密码，无法启动电脑了，但是只要我们 拆开电脑主机，然后进行CMOS放电，就可以让电脑将 密码忘掉，但这要找对电脑硬件非常熟悉的人而且要参 照主板说明书才可以办到，而且，CMOS在忘掉密码的 同时，把所有设定好的值也都忘掉了，必须重新全部设 置。最好把密码记牢了！
保存设置并退出（1）
BIOS设置和CMOS设置概念上的区别与联系 BIOS是系统主板上的一块EPROM或EEPROM芯片，里面 装有系统的重要例程，以及设置系统参数的设置程序 （BIOS Setup程序）。 CMOS是系统主板上的一块可读写的RAM芯片，其内容 可通过程序进行读写，里面装的是关于硬件系统配置的 具体参数。它靠系统电源和后备电池供电，系统掉电后 信息也不会丢失。 BIOS与CMOS既相关又不同：BIOS中的系统设置程 序是完成参数设置的手段，CMOS RAM是设定系统参数 的存放场所，是结果。由于它们跟系统设置都密切相 关，故有BIOS设置和CMOS设置的说法。完整的说法应 该是通过BIOS设置程序对CMOS参数进行设置。BIOS设 置与CMOS设置都是其简化的叫法，指的是一回事。但 是BIOS与CMOS却是完全不同的两个概念，不可混淆。
设置时间、日期、软驱（1）
设置时间、日期、软驱（2）
设置时间、日期、软驱（3）
将光标移到“ STANDARD CMOS SETUP ”这一项，按 回车键后，出现下面的设置画面：
设置时间、日期、软驱（4）
具体内容为：日期、时间；硬盘情况；软驱设置；显示 卡类型等。
设置时间、日期、软驱（5）
最后最关键的一步，就是要将刚才设置的所有信息进行 保存，选择 “ SAVE & EXIT SETUP ”这一项，它是“ 保 存并退出 ”的意思。 如果不想保存 刚才的设置， 那就选择 “ EXIT WITHOUT SAVING ”这 一项，它表示 “ 退出不保 存 ”，那么本 次进入CMOS 所做的任何改 动都不起作
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
很多人会组装电脑,但是不会CMOS设置,这样的话,就导致了不会安装操作系统，电脑装好了,没有系统也是不行的,装机人员必须学会CMOS设置, 用处很多了.下面看看教程吧.
一．了解CMOS设置
那怎么进入CMOS设置呢？在开机时，屏幕上常有这样的提示，它是说“按DEL键进入CMOS设置”
我们在这时候按键盘上的DEL键。
现在看到的就是CMOS设置的界面了。
不同的电脑可能有不同界面，但常见的也就是AWARD、AMI、Phoenix等几种。
界面形式虽然不同，但功能基本一样，所要设置的项目也差不多。
这是AWARD
的CMOS设置画面，是最常见的一种。
其实你只要明白了一种CMOS的设置方法，其它的就可以触类旁通了。
在主界面的下面有很多个参数需要设置，大部分项目本来就已经设置了正确的参数值，或者说许多选项对电脑的运行影响不太大，所以一般我们只要注意几个关键项就可以了。
通常，我在设置CMOS时，只简单地做以下几步：
1、设置出厂设定值
2、检测硬盘参数
3、设置软驱
4、设置启动顺序
5、如果有必要可以设置密码
二、设置出厂设定值
第一步：设置出厂设定值。
你看，这一项“LOAD SETUP DEFAULTS”是“调入出厂设定值”的意思，实际上就是推荐设置，即在一般情况下的优化设置。
将光标用上下箭头移到这一项，然后回车，屏幕提示“是否载入默认值”。
我们输入“Y”表示“Yes，是”的意思，这样，以上几十项设置都是默认值了。
如果在这种设置下，你的电脑出现异常现象，可以用另外这项“Load BIOS Setup” 用来恢复 BIOS 默认值，它是最基本的也是最安全的设置，这种设置下不会出现设置问题，但有可能电脑性能就不能得到最充分的发挥。
三、自动检测硬盘
第二步：自动检测硬盘。
将光标移到这一项，回车，电脑自动检测硬盘。
这是电脑检测到的硬盘参数。
这是电脑检测到了主硬盘，它可以以三种方式设置：如果你的硬盘是6.4G 的话，选NORMAL模式你只能用到528M；选LARGE模式，只能用到2.1GB；而实际使用中我们都选LBA 模式。
选“Y”这是电脑的推荐选项。
你看，主硬盘参数设置好了。
因为这台电脑只有一个硬盘，所以下面我们就按ESC键，取消检测。
这台电脑能接四个IDE设备，简单的说可以接四个硬盘，它们分别是这四种接法。
通常，我们只有一个硬盘，一般设置为第一种，其它的就略过。
如果我有两个硬盘，那么接着再像这样设置一下就可以用了。
设置完硬盘后，我们先按ESC键退出硬盘检测项，你看，回到了刚才的主设置画面。
四、设置软驱
第三步：设置软驱。
将光标移到第一项STANDARD CMOS SETUP上，按回车。
这是日期、时间。
现在我们可以调节它们。
这是硬盘情况，刚才我们检测到的硬盘参数在这里可以看到，这时只有一个硬盘，4335M，有时我们安装了多个硬盘时，想去掉一个硬盘，就要在这里操作，将光标移动到这里，然后按Page up，将其选择为NONE即可。
这是软驱设置。
你看，这台电脑只有一个1.44M软驱，我们就把光标移到这一项，按“Page Up”和“Page Down”键来改变。
你看，这是“1.44M， 3.5 英寸”。
然后按ESC键退出这一项。
五、设置启动顺序
其实，设置完了硬盘和软驱，电脑就可以正常工作了。
但通常，我们还要考虑从A盘启动还是C盘启动的问题。
将光标移到第二项“BIOS FEATURE SETUP”，回车。
这一项Boot Sequence 就是指电脑的启动顺序。
如果设置成C，A，也就是先用硬盘启动，就是电脑启动时从硬盘的引导区读取系统信息而使电脑开始工作，这时无论A盘上插没插系统盘，电脑都不予理会，只从C盘启动。
就跟你刚才说的情形一样。
如果设置成A，C，则电脑启动时就会先检查A驱动器中插没插系统盘，如果插了的话，电脑就从软盘中读取DOS系统信息，启动电脑；
如果我们插入的不是系统盘，则电脑提示出错，让我们插入正确的系统盘；如果电脑发现A盘中没有插入软盘，则电脑从C盘启动。
设置先从A盘启动，在我们给新电脑安装软件时就会发挥作用了。
比如，给一块新硬盘上安装软件，如果硬盘上还没有安装操作系统，从C
盘电脑是无法启动的。
即使插了系统软盘在A驱中，如果电脑不去读A盘，也没有用，这时就要设置成从A盘启动了。
还有，有时硬盘上有了病毒，我们要杀毒，或者说要查毒，有时就要从A
盘启动。
保存一套绝对没有病毒的系统盘是很重要的，而且一定要加上写保护。
当我们把操作系统安装完后，就改为从C盘启动，这样可以加快启动速度。
现在我们把它设置成“A，C”启动方式。
六、设置开机密码
在CMOS里有两个设置密码的地方。
一个是高级用户密码，一个是一般用户密码。
电脑在启动时会询问一个密码，回答其中一个密码电脑就可以启动；如果要进入CMOS设置则需要高级用户密码。
电脑将CMOS设置认为是高度机密，防止他人乱改，而高级密码比用户密码的权限就高在CMOS的设置上。
简单地说，如果两个密码都设好了，那么用高级密码可以进入工作状态，也可以进入CMOS设置，而用户密码只能进入工作，也能进入CMOS修改用户自身的
密码，但除此之外不能对CMOS进行其它的设置。
如果只设置了一个密码，无论是谁，都同时拥有这两个权限。
将光标移到密码设置处，回车，输入密码，再回车，电脑提示重新再输入密码确认一下，输入后再回车就可以了；如果想取消已经设置的密码，就在提示输入密码时直接回车即可，电脑提示密码取消，请按任意键，按键后密码就取消了。
特别注意，一旦设置了密码，就要牢牢记住。
如果你给电脑设置了开机密码，又把它忘了，你就无法使用电脑工作了，这会很耽误事情。
要是真的忘记了密码，无法启动电脑了，对于高手来说，拆开电脑主机然后进行CMOS放电，就可以让电脑将密码忘掉，但这要找对电脑硬件非常熟悉的人而且要参照主板说明书才可以办到，而且，CMOS在忘掉密码的同时，把所有设定好的值也都忘掉了，必须重新全部设置。
最好把密码记牢了！
七、保存设置并退出
还有最关键的一步，就是要将刚才设置的所有信息进行保存，选择“SAVE & EXIT SETUP”这一项，它是保存并退出的意思。
如果你不想保存刚才的设置，只是想进来看一下，那就选择“EXIT WITHOUT SAVING”。
它表示退出不保存，那么本次进入CMOS所做的任何改动都不起作用。
在这里，我们选择保存并退出，回车，电脑提示我们确认，我们输入“Y”即可。
电脑重新启动，这样设置就完成了。
这样电脑就可以正常工作了，如果没有特殊情况，一般CMOS设置就不必改动了。
