万能角度尺使用方法及注意事项
万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。
万能角度尺适用于机械加工中的内、外角度测量，可测0°-320° 外角及40°-130° 内角。
万能角度尺的读数机构是根据游标原理制成的。
主尺刻线每格为1°。
游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。
除此之外还有5'和10'两种精度。
其读数方法与游标卡尺完全相同。

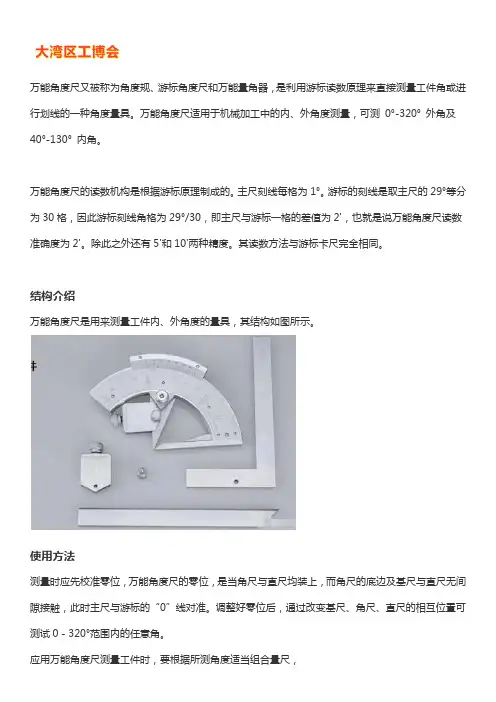

结构介绍万能角度尺是用来测量工件内、外角度的量具，其结构如图所示。
使用方法测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。
调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0－320°范围内的任意角。
应用万能角度尺测量工件时，要根据所测角度适当组合量尺，万能角度尺的结构：它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。
万能角度尺的测量范围游标万能角度尺有Ⅰ型Ⅱ型两种,其测量范围分别为0°~320°和0°~360°。
操作步骤测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。
这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。
然后拧紧制动器上的螺母，把角度尺取下来进行读数。
1、测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。
2、测量50°-140°之间角度可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
万能角度尺操作指导书
一、目的：为了使操作者能正确使用角度尺测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本办法。
二、概述：万能角度尺又称角度规。
它是利用活动直尺测量面相对于基尺测量面的旋转，对该两测量面间分隔的角度进行读数的角度测量器具。
适用于机械加工中的内、外角度测量，可测 0°-320°外角及 40°-130°内角。
图一 万能角尺的结构三、作业方法：测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。
然后拧紧制动器上的螺帽加以固定，即可进行读数。
1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。
2）、测量50°-140°之间角度把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
图二 测量 0°-50°之间角度图三 测量50°-140°之间角度3）测量140°-230°之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交点和基尺的尖端对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
4）测量230°-320°之间角度把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
图四 测量140°-230°之间角度图五 测量230°-320°之间角度5）、万能角度尺的读数工作原理：万能角度尺的读数机构是根据游标原理制成的。
主尺刻线每格为1°。
游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2′，也就是说万能角度尺读数准确度为2′。
万能角度尺的使用方法和读数方法
