化工仪表及自动化答案

合集下载

化工仪表及自动化-课后-答案-第版-厉玉鸣-(史上最全版本)

化工仪表及自动化-课后-答案-第版-厉玉鸣-(史上最全版本)

P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。

在化工设备上,配备上一些自动化装置,代替操作人员的部分直接劳动,使生产在不同程度上自动地进行,这种用自动化装置来管理化工生产过程的办法,称为化工自动化。

实现化工生产过程自动化的意义:(1)加快生产速度,降低生产成本,提高产品产量和质量。

(2)减轻劳动强度,改善劳动条件。

(3)能够保证生产安全,防止事故发生或扩大,达到延长设备使用寿命,提高设备利用能力的目的。

(4)能改变劳动方式,提高工人文化技术水平,为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2、化工自动化主要包括哪些内容?一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

1-3自动控制系统主要由哪些环节组成?解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

4、自动控制系统主要由哪些环节组成?自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。

1-5题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

6、图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

国家开放大学《化工仪表及自动化》形考任务1-4参考答案

国家开放大学《化工仪表及自动化》形考任务1-4参考答案

国家开放大学《化工仪表及自动化》形考任务1-4参考答案形考任务11.控制系统的反馈信号使得原来信号增强的叫作()。

A.负反馈B.正反馈C.前馈D.回馈2.下面()符号代表调节阀。

A.FVB.FTC.FYD.FE3.在自动控制系统中,随动系统把()的变化作为系统的输入信号。

A.测量值B.给定值C.偏差值D.干扰值4.过渡过程品质指标中,余差表示()。

A.新稳态值与给定值之差B.测量值与给定值之差C.调节参数与被调参数之差D.超调量与给定值之差5.生产过程自动化的核心是()装置。

A.自动检测B.自动保护C.自动执行D.自动调节6.下列压力计中,能测绝对压力且精度最高的是()。

A.弹簧管压力计B.砝码、活塞式压力计C.电容式压力计D.电阻式压力计7.压力表在现场的安装需()。

A.水平B.倾斜C.垂直D.任意角度8.测量氨气的压力表,其弹簧管应用()材料。

A.不锈钢B.钢C.铜D.铁9.霍尔式压力传感器利用霍尔元件将压力所引起的弹性元件()转换为霍尔电势实现压力测量。

A.变形B.弹力C.电势D.位移10.活塞式压力计上的砝码标的是()。

A.质量B.压力值C.千克D.公斤11.仪表的精度级别是指仪表的()。

A.基本误差B.最大误差C.最大引用误差D.基本误差和最大允许值12.若一块压力表量程为0~16MPa,要求测量值的绝对误差小于±0.2MPa,选用()级的仪表。

A.1.0级B.1.5级C.2.0级D.0.5级13.评定仪表品质的主要质量指标是()A.精度B.基本误差C.动态误差D.系统误差14.计算错误所造成的误差是()。

A.随机误差B.系统误差C.疏忽误差D.附加误差15.由于仪表内部元件老化过程引起的误差称为()。

A.疏忽误差B.缓变误差C.随机误差D.系统误差16.自动控制系统方块图由()组成。

A.传递方块B.信号线C.比较点D.分支点17.下列过程中()属于典型过渡过程的基本形式。

A.发散振荡过程B.等幅振荡过程C.随机振荡过程D.非周期衰减过程18.按误差产生的原因以及误差的性质,误差分为()。

化工仪表及自动化作业参考答案

化工仪表及自动化作业参考答案

第一章自动控制系统基本概念1.什么是化工自动化?它有什么重要意义?答:在化工设备上,配备上一些自动化装置,代替操作人员的部分直接劳动,使生产在不同程度上自动地进行,这种用自动化装置来管理化工生产过程的办法,称为化工自动化。

实现化工自动化,能加快生产速度、降低生产成本、提高产品产量和质量、减轻劳动强度、保证生产安全,为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2.化工自动化主要包括哪些内容?答:化工生产过程自动化,一般包括自动检测、自动操纵、自动保护和自动控制等方面的内容。

3.自动控制系统怎样构成?各组成环节起什么作用?答:自动控制系统主要由两大部分组成。

一部分是起控制作用的全套自动化装置,对于常规仪表来说,它包括检测元件及变送器、控制器、执行器等;另一部分是受自动化装置控制的被控对象。

在自动控制系统中,检测元件及变送器用来感受被控变量的变化并将它转换成一种特定的信号(如气压信号或电压、电流信号等)。

控制器将检测元件及变送器送来的测量信号与工艺上需要保持的设定值信什么叫操纵变量?受控制器操纵的,用以克服干扰的影响,使被控变量保持设定值的物料量或能量。

(或:具体实现控制作用的变量叫做操纵变量)4.闭环控制系统与开环控制系统有什么不同?答自动控制系统按其基本结构形式可分为闭环自动控制系统和开环自动控制系统。

闭环自动控制是指控制器与被控对象之间既有顺向控制又有反向联系的自动控制。

如图1-1 ( a)即是一个闭环自动控制。

图中控制器接受检测元件及变送器送来的测量信号,并与设定值相比较得到偏差信号,再根据偏差的大小和方向,调整蒸汽阀门的开度,改变蒸汽流量,使热物料出口温度回到设定值上。

从图1-1, (b)所示的控制系统方块图可以清楚看出,操纵变量(蒸汽流量)通过被控对象去影响被控变量,而被控变量又通过自动控制装置去影响操纵变量。

从信号传递关系上看,构成了一个闭合回路。

(a) (b)图1-1 闭环自动控制基本结构开环控制系统是指控制器与被控对象之间只有顺向控制而没有反向联系的自动控制系统。

化工仪表及自动化-课后-答案

化工仪表及自动化-课后-答案

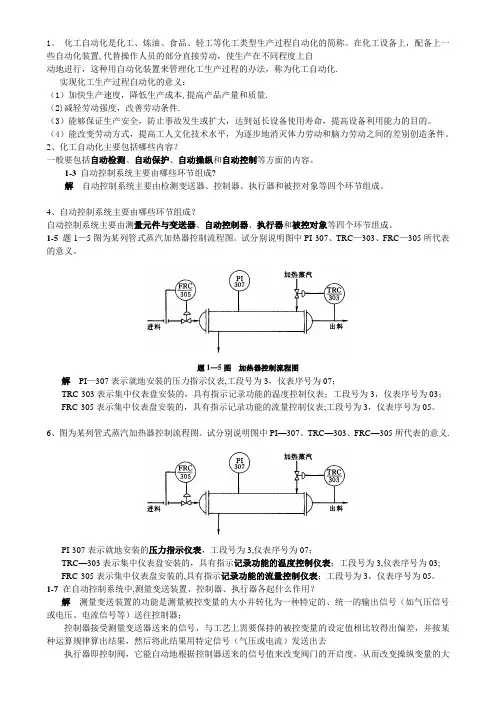

1。

化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。

在化工设备上,配备上一些自动化装置,代替操作人员的部分直接劳动,使生产在不同程度上自动地进行,这种用自动化装置来管理化工生产过程的办法,称为化工自动化.实现化工生产过程自动化的意义:(1)加快生产速度,降低生产成本,提高产品产量和质量.(2)减轻劳动强度,改善劳动条件.(3)能够保证生产安全,防止事故发生或扩大,达到延长设备使用寿命,提高设备利用能力的目的。

(4)能改变劳动方式,提高工人文化技术水平,为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2、化工自动化主要包括哪些内容?一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

1-3自动控制系统主要由哪些环节组成?解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

4、自动控制系统主要由哪些环节组成?自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。

1-5题1—5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC—303、FRC—305所代表的意义。

题1—5图加热器控制流程图解PI—307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

6、图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI—307、TRC—303、FRC—305所代表的意义.PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC—303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

化工仪表及自动化答案精选全文

化工仪表及自动化答案精选全文

可编辑修改精选全文完整版化工仪表及自动化答案第一章自动控制系统基本概念4.自动控制系统主要由哪些环节组成答:主要由测量与变送器、自动控制器、执行器、被控对象组成。

9.试分别说明什么是被控对象、被控变量、给定值、操纵变量答:在自动控制系统中,将需要控制其工艺参数的生产设备或机器叫被控对象。

生产过程中所要保持恒定的变量,在自动控制系统中称为被控变量。

工艺上希望保持的被控变量即给定值。

具体实现控制作用的变量叫做操纵变量。

12.什么是负反馈负反馈在自动控制系统中有什么重要意义答:系统的输出变量是被控变量,但是它经过测量元件和变送器后,又返回到系统的输入端,能够使原来的信号减弱的做法叫做负反馈。

负反馈在自动控制系统中的重要意义是当被控变量,y受到干扰的影响而升高时,只有负反馈才能使反馈信号升高,经过比较到控制器去的偏差信号将降低,此时控制器将发出信号而使控制阀的开度发生变化,变化的方向为负,从而使被控变量下降回到给定值,这样就达到了控制的目的。

11.图1-18所示试画方框图,并指出该系统的被控对象、被控变量、操纵变量及可能影响被被控对象:反应器被控变量:反应温度操纵变量:冷却水流量:干扰变量A、B的流量、温度。

13.结合11题,说明该温度控制系统是一个具有负反馈的闭环系统。

当被控变量反应温度上升后,反馈信号升高,经过比较使控制器的偏差信号e降低。

此时,控制器将发出信号而使控制阀的开度变大,加大冷却水流量,从而使被控变量下降到。

所以该温度控制系统是一个具有反馈的闭环系统。

14.图1-18所示的温度控制系统中,如果由于进料温度升高使反应器内的温度超过给定值,试说明此时该控制系统的工作情况,此时系统是如何通过控制作用来克服干扰作用对被控制变量影响的当反应器的温度超过给定值时,温度控制器将比较的偏差经过控制运算后,输出控制信号使冷却水阀门开度增大,从而增大冷却水流量,使反应器内的温度降下来。

这样便可以通过控制作用克服干扰作用对被控变量的影响。

化工仪表及自动化课后答案

化工仪表及自动化课后答案

第一章自动控制系统基本概念1.什么是化工自动化?它有什么重要意义?答:在化工等连续性生产设备上,配备一些自动化装置,代替操作人员的部分直接劳动,使生产在不同程度上自动地进行,称为化工自动化。

化工自动化的重要意义是:加快生产速度,降低生产成本,提高产品数量和质量;降低劳动强度,改善劳动成本,改变劳动方式;确保生产安全。

6.图1-16 为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

答:PI-307:表示测量点在蒸汽加热器的一台压力指示仪表,工段号为3,仪表序号为07。

仪表安装在现场。

TRC-303:表示测量点在蒸汽加热器出料管线上的一台温度记录控制仪表,工段号为3,仪表序号为03。

仪表安装在集中仪表盘面上。

FRC-305:表示测量点在蒸汽加热器进料管线上的一台流量记录控制仪表,工段号为3,仪表序号为05。

仪表安装在集中仪表盘面上。

8.自动控制系统中,测量变送装置、控制器、执行器各起什么作用?答:在自动控制系统中,测量变送装置用来感受被控变量的变化并将它转换成一种特定的信号(如气压信号或电压、电流信号等);控制器将测量变送装置送来的测量信号与工艺上需要保持的设定值信号进行比较得出偏差,根据偏差的大小及变化趋势,按预先设计好的控制规律进行运算后,将运算结果用特定的信号(如气压信号或电流信号)发送给执行器;执行器能自动地根据控制器送来的信号值相应地改变流入(或流出)被控变量的物料量或能量,克服扰动的影响,最终实现控制要求。

9.试分别说明什么是被控对象、被控变量、给定值、操纵变量?答:被控对象——自动控制系统中,需要实现控制的设备、机械或生产过程等。

被控变量——被控对象内要求保持一定数值(或按某一规律变化)的工艺参数(物理量)。

设定值——工艺规定被控变量所要保持的数值。

操纵变量——受控制器操纵的,用以克服干扰的影响,使被控变量保持一定数值的物料量或能量。

化工仪表及自动化基础知识单选题100道及答案解析

化工仪表及自动化基础知识单选题100道及答案解析

化工仪表及自动化基础知识单选题100道及答案解析1. 下列哪种仪表不属于压力检测仪表()A. 液柱式压力计B. 弹性式压力计C. 差压式液位计D. 压力变送器答案:C解析:差压式液位计是用于测量液位的,不属于压力检测仪表。

2. 热电偶的测温原理是基于()A. 热阻效应B. 热电效应C. 热胀冷缩D. 电磁感应答案:B解析:热电偶的测温原理是热电效应。

3. 以下哪个不是自动化控制系统的组成部分()A. 控制器B. 被控对象C. 测量变送装置D. 电源答案:D解析:自动化控制系统通常由控制器、被控对象、测量变送装置组成,电源不属于其组成部分。

4. 调节阀的流量特性主要与下列哪个因素有关()A. 阀芯形状B. 阀杆长度C. 阀座直径D. 执行机构答案:A解析:阀芯形状决定了调节阀的流量特性。

5. 下列哪种仪表精度最高()A. 1.0 级B. 0.5 级C. 0.2 级D. 2.5 级答案:C解析:仪表精度等级数字越小,精度越高。

6. 热电阻温度计是基于导体或半导体的()特性来测量温度的。

A. 热电效应B. 热阻效应C. 电阻温度D. 电磁感应答案:C解析:热电阻温度计是基于导体或半导体的电阻温度特性来测量温度的。

7. 自动控制系统中,滞后时间越大,系统的稳定性()A. 越好B. 越差C. 不变D. 不确定答案:B解析:滞后时间越大,系统响应越慢,稳定性越差。

8. 智能仪表的核心是()A. 微处理器B. 传感器C. 变送器D. 显示器答案:A解析:微处理器是智能仪表的核心,负责数据处理和控制。

9. 下列哪种执行机构动作速度最快()A. 电动执行机构B. 气动薄膜执行机构C. 气动活塞执行机构D. 液动执行机构答案:D解析:液动执行机构动作速度通常最快。

10. 测量范围为0 - 100℃的温度计,其最大绝对误差为1.5℃,则其精度等级为()A. 1.0 级B. 1.5 级C. 2.0 级D. 2.5 级答案:B解析:精度等级= 最大绝对误差/ 测量上限- 测量下限×100% ,即1.5 / 100 ×100% = 1.5 级。

化工仪表及自动化课后习题答案

化工仪表及自动化课后习题答案

第1章自动控制系统基本概念P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。

在化工设备上,配备上一些自动化装置,代替操作人员的部分直接劳动,使生产在不同程度上自动地进行,这种用自动化装置来管理化工生产过程的办法,称为化工自动化。

实现化工生产过程自动化的意义:(1)加快生产速度,降低生产成本,提高产品产量和质量。

(2)减轻劳动强度,改善劳动条件。

(3)能够保证生产安全,防止事故发生或扩大,达到延长设备使用寿命,提高设备利用能力的目的。

(4)能改变劳动方式,提高工人文化技术水平,为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2、一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

3、闭环控制有反馈环节,通过反馈系统是系统的精确度提高,响应时间缩短,适合于对系统的响应时间,稳定性要求高的系统. 开环控制没有反馈环节,系统的稳定性不高,响应时间相对来说很长,精确度不高,使用于对系统稳定性精确度要求不高的简单的系统。

4、自动控制系统主要由哪些环节组成?自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。

5、p76、PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

7、方块图是用来表示控制系统中各环节之间作用关系的一种图形,由于各个环节在图中都用一个方块表示,故称之为方块图。

8、测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号(如气压信号或电压、电流信号等)送往控制器;控制器接受测量变送器送来的信号,与工艺上需要保持的被控变量的设定值相比较得出偏差,并按某种运算规律算出结果,然后将此结果用特定信号(气压或电流)发送出去。

化工仪表及自动化作业参考答案

化工仪表及自动化作业参考答案

第一章自动控制系统基本概念1.自动控制系统主要由哪些环节构成?各组成环节起什么作用?答:自动控制系统主要有俩大部分组成。

一部分是起控制作用的全套自动化装置,包括测量元件及变送器、控制器、执行器。

另一部分是受自动化装置控制的被控对象。

测量元件及变送器作用是用来感受被控变量的变化并将它转化为一种特定的、统一的输出信号(如气压信号或电流、电压信号等)。

控制器将检测元件及变送器送来的测量信号与工艺上需要保持的设定值信号进行比较得出偏差,根据偏差的大小及变化趋势,按预先设计好的控制规律进行运算后,将运算结果用特定的信号发送给执行器,执行器作用是接收控制器送来的控制信号,改变被控介质的流量,从而将被控变量维持在所要求的数值上或一定的范围内。

2.闭环控制系统与开环控制系统有什么不同?答:闭环自动控制是指控制器与被控对象之间既有顺向控制又有反向联系的自动控制。

开环控制系统是指控制器与被控对象之间只有顺向控制而没有反向联系的自动控制系统。

即操纵变量通过被控对象去影响被控变量,但被控变量并不通过自动控制装置去影响操纵变量。

从信号传递关系上看,未构成闭合回路。

开环控制系统不能自动地觉察被控变量的变化情况,也不能判断操纵变量的校正作用是否适合实际需要。

而闭环控制系统可以随时了解被控对象的情况,有针对性的根据被控变量的变化情况而改变控制作用的大小和方向。

3.什么是负反馈?负反馈在控制系统中有什么重要意义?答:反馈信号的作用方向与设定信号相反,即偏差信号为两者之差,这种反馈叫做负反馈;意义:当被空变量受到干扰的影响而升高时,只有负反馈才能是反馈信号升高,经过比较到控制器的偏差信号将降低,此时控制器将发出信号而使控制阀的开度发生变化,变化的方向为负,从而使被空变量下降到给定值,这样就达到了控制的目的。

4.什么是控制系统的静态与动态?为什么说研究系统的动态比研究静态更为重要?答:在自动化领域内,把被控变量不随时间而变化的平衡状态称为控制系统的静态。

(完整版)化工仪表及自动化-课后-答案

(完整版)化工仪表及自动化-课后-答案

1. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。

在化工设备上,配备上一些自动化装置,代替操作人员的部分直接劳动,使生产在不同程度上自动地进行,这种用自动化装置来管理化工生产过程的办法,称为化工自动化。

实现化工生产过程自动化的意义:(1)加快生产速度,降低生产成本,提高产品产量和质量。

(2)减轻劳动强度,改善劳动条件。

(3)能够保证生产安全,防止事故发生或扩大,达到延长设备使用寿命,提高设备利用能力的目的。

(4)能改变劳动方式,提高工人文化技术水平,为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2、化工自动化主要包括哪些内容?一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

1-3自动控制系统主要由哪些环节组成?解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

4、自动控制系统主要由哪些环节组成?自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。

1-5题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

6、图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

化工仪表及自动化课后习题答案第四版

化工仪表及自动化课后习题答案第四版

第一章,自动控制系统1、化工自动化主要包括哪些内容。

自动检测,自动保护,自动操纵和自动控制等。

2、闭环控制系统与开环控制系统的区别。

闭环控制系统有负反馈,开环系统中被控变量是不反馈到输入端的。

3、自动控制系统主要有哪些环节组成。

自动化装置及被控对象。

4、什么是负反馈,负反馈在自动控制系统中的意义。

这种把系统的输出信号直接或经过一些环节重新返回到输入端的做法叫做反馈,当反馈信号取负值时叫负反馈。

5、自动控制系统分类。

定值控制系统,随动控制系统,程序控制系统6、自动控制系统衰减振荡过渡过程的品质指标有及影响因素。

最大偏差,衰减比,余差,过渡时间,振荡周期对象的性质,主要包括换热器的负荷大小,换热器的结构、尺寸、材质等,换热器内的换热情况、散热情况及结垢程度等。

7、什么是静态和动态。

当进入被控对象的量和流出对象的量相等时处于静态。

从干扰发生开始,经过控制,直到系统重新建立平衡,在这一段时间中,整个系统的各个环节和信号都处于变动状态之中,所以这种状态叫做动态。

第二章,过程特性及其数学模型1、什么是对象特征,为什么要研究它。

对象输入量与输出量之间的关系系统的控制质量与组成系统的每一个环节的特性都有密切的关系。

特别是被控对象的特性对控制质量的影响很大。

2、建立对象的数学模型有哪两类机理建模:根据对象或生产过程的内部机理,列写出各种有关的平衡方程,从而获取对象的数学模型。

实验建模:用实验的方法来研究对象的特性,对实验得到的数据或曲线再加以必要的数据处理,使之转化为描述对象特性的数学模型。

混合建模:将机理建模和实验建模结合起来的,先由机理分析的方法提供数学模型的结构形式,然后对其中某些未知的或不确定的参数利用实测的方法给予确定。

3、反映对象特性的参数有哪些。

各有什么物理意义。

它们对自动控制系统有什么影响。

放大系数K:对象重新稳定后的输出变化量与输入变化量之比。

对象的放大系数K越大,就表示对象的输入量有一定变化时对输出量的影响越大。

化工仪表及自动化 课后 答案 第5版 厉玉鸣 (史上最全版本)

化工仪表及自动化 课后 答案 第5版 厉玉鸣 (史上最全版本)

P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。

在化工设备上,配备上一些自动化装置,代替操作人员的部分直接劳动,使生产在不同程度上自动地进行,这种用自动化装置来管理化工生产过程的办法,称为化工自动化。

实现化工生产过程自动化的意义:(1)加快生产速度,降低生产成本,提高产品产量和质量。

(2)减轻劳动强度,改善劳动条件。

(3)能够保证生产安全,防止事故发生或扩大,达到延长设备使用寿命,提高设备利用能力的目的。

(4)能改变劳动方式,提高工人文化技术水平,为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2、化工自动化主要包括哪些内容?一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

1-3自动控制系统主要由哪些环节组成?解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

4、自动控制系统主要由哪些环节组成?自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。

1-5题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

6、图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

完整化工仪表与自动化的课后答案

完整化工仪表与自动化的课后答案

第一章自动控制系统基本概念2.化工自动化主要包括哪些内容?答:化工生产过程自动化,一般包括自动检测、自动操纵、自动保护和自动控制等方面的内容3.闭环控制系统与开环控制系统有什么不同?答.闭环控制系统具有负反馈到输入端的能力,它可以随时了解被控对象的情况,有针对地根据被控变量的变化情况而改变控制作用的大小和方向,从而使系统的工作状态始终等于或接近于所希望的状态。

而开环控制系统,被控变量的情况是不反馈到输入端的。

4.自动控制系统主要由哪些环节组成?答:主要环节有,被控变量,测量元件和变送器,控制器,控制阀(执行器)。

12.什么是负反馈?负反馈在自定控制系统中有什么重要意义?答:把系统(或环节)的输出信号直接或经过一些环节重新引回到输人端,并能够使原来的信号减弱的做法叫做负反馈。

自动控制系统由于具备负反馈作用,可以随时了解被控对象的情况,有针对地根据被控变量的变化情况使反馈信号升高,经过比较,到控制器去的偏差信号将降低,此时控制器将发出信号而使控制阀的开度发生变化,变化的方向为负,从而使被控变量下降到给定值,这样就达到了控制的目的。

15.按给定值的不同,自动控制系统可分为哪几类?答:定值控制系统,随动控制系统(自动跟踪系统),程序控制系统(顺序控制系统)。

20.自动控制系统衰减振荡过渡过程的品质指标有哪些?影响这些品质指标的因素是什么?答:衰减振荡过程的品质指标主要有:最大偏差、衰减比、余差、过渡时间、振荡周期(或频率)等。

影响因素:很大程度上决定于对象的性质,例如温控系统中,属于对象性质的主要素有,换热器的负荷大小,换热器的结构,尺寸,材质,换热器内的换热情况,散热情况及结垢程度等。

自动化装置的选择和调整不当,也会直接影响控制质量。

22.略,各自下去弄懂。

第二章过程特性及其数学模型1.什么是对象特性?为什么要研究对象特性?答对象特性是指被控对象及系统中的各类装备的特有性质规律。

研究对象特性是因为在自动化装置来模拟人工操作时,必须了解对象的特性,才能根据工艺对控制质量的要求,设计合理的操作系统,选择合适的被控变量和操纵变量,选用合适的测量元件和控制器。

2024年化工自动化控制仪表考试题及答案

2024年化工自动化控制仪表考试题及答案

2024年化工自动化控制仪表考试题及答案1、【单选题】1EC61158是()。

(A)A、现场总线国际标准B、局域网标准C、广域网标准2、【单选题】CENTUMCS3000系统中,某回路的报警状态显示为LL,可知该回路发生了()报警。

(C)A、MV值低低B、SV值低低C、PV值低低3、【单选题】DDZ-Ⅲ型仪表采用了集成电路和()型防爆结构,提高了防爆等级、稳定性和可靠性。

(B)A、隔爆B、安全火花C、增安D、无火花4、【单选题】ECS700系统是()公司的DCS产品。

(B)A、HoneywelB、浙江中控C、FOXBORO5、【单选题】Intouch被广泛用做各种控制系统的人机界面软件,其强大的I/0SEVER功能支持与多种计算机控制系统的数据交换,它是()公司的产品。

(C)A、SIEMENSB、INTELLUTIONC、WONDERWARE6、【单选题】O型球阀的节流元件是带圆孔的球型体,常用于()。

(A)A、两位调节B、连续调节C、快速切断7、【单选题】“?/h;L/h”这些符号都是表示流量的单位,它们表示的是()流量的单位。

(B)A、质量B、体积C、速度8、【单选题】一个平置的双金属片,如果上面膨胀系数大,下面膨胀系数小,温度升高时,如何变化()。

(A)A、向下弯曲B、向上弯曲C、延长9、【单选题】一台差压变送器的使用量程为20KPa、测量范围为-10~10KPa,迁移量为()%。

(B)A、10C、-1010、【单选题】不同溶质在同一种溶剂中的溶解度()。

(C)A、完全不同B、基本相同C、可能相同11、【单选题】两相触电比单相触电()。

(B)A、更安全B、更危险C、一样12、【单选题】串级控制系统中,副控制器的正反作用取决于工艺要求和()。

(B)A、调节阀B、副对象C、副控制器13、【单选题】以下()表决逻辑适用于安全性很高的场合。

(B)A、二选二2oo2B、三选一1oo3C、三选二2oo314、【单选题】信号压力增加阀杆向下移动的执行机构叫()执行机构。

化工仪表及自动化课后习题答案.

化工仪表及自动化课后习题答案.

第1章自动控制系统基本概念P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。

在化工设备上,配备上一些自动化装置,代替操作人员的部分直接劳动,使生产在不同程度上自动地进行,这种用自动化装置来管理化工生产过程的办法,称为化工自动化。

实现化工生产过程自动化的意义:(1)加快生产速度,降低生产成本,提高产品产量和质量。

(2)减轻劳动强度,改善劳动条件。

(3)能够保证生产安全,防止事故发生或扩大,达到延长设备使用寿命,提高设备利用能力的目的。

(4)能改变劳动方式,提高工人文化技术水平,为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2、一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

3、闭环控制有反馈环节,通过反馈系统是系统的精确度提高,响应时间缩短,适合于对系统的响应时间,稳定性要求高的系统. 开环控制没有反馈环节,系统的稳定性不高,响应时间相对来说很长,精确度不高,使用于对系统稳定性精确度要求不高的简单的系统。

4、自动控制系统主要由哪些环节组成?自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。

5、p76、PI-307表示就地安装的压力指示仪表,工段号为3,仪表序号为07;TRC-303表示集中仪表盘安装的,具有指示记录功能的温度控制仪表;工段号为3,仪表序号为03;FRC-305表示集中仪表盘安装的,具有指示记录功能的流量控制仪表;工段号为3,仪表序号为05。

7、方块图是用来表示控制系统中各环节之间作用关系的一种图形,由于各个环节在图中都用一个方块表示,故称之为方块图。

8、测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号(如气压信号或电压、电流信号等)送往控制器;控制器接受测量变送器送来的信号,与工艺上需要保持的被控变量的设定值相比较得出偏差,并按某种运算规律算出结果,然后将此结果用特定信号(气压或电流)发送出去。

化工仪表及自动化总复习及答案(吉珠专用)

化工仪表及自动化总复习及答案(吉珠专用)

化工仪表及自动化总复习第一章自动控制系统基本概念一、基本要求1. 掌握自动控制系统的组成,了解各组成部分的作用以及相互影响和联系;2. 掌握自动控制系统中常用术语,了解方块图的意义及画法;3. 掌握管道及控制流程图上常用符号的意义;4. 了解控制系统的分类形式,掌握系统的动态特性和静态特性的意义;5. 掌握闭环控制系统在阶跃干扰作用下,过渡过程的形式和过渡过程的品质指标。

二、常用概念1. 化工自动化的主要内容:自动检测,自动保护,自动操纵,自动控制系统2. 自动控制系统的基本组成: 被控对象和自动化装置(测量元件与变送器、控制器、执行器)。

3. 被控对象:对其工艺参数进行控制的机器或设备4. 被控变量:生产过程需保持恒定的变量5. 操纵变量:具体实现控制作用的变量6. 干扰作用:在生产过程中引起被控变量偏离给定值的外来因素7. 设定值:被控变量的期望值,可固定也可以按程序变化8. 偏差:给定值与测量值之间的差值9. 闭环系统:系统的输出被反馈到输入端并与设定值进行比较的系统10.开环系统:系统的输出被反馈到输入端,执行器只根据输入信号进行控制的系统11. 控制系统的过渡过程:系统由一个平衡状态过渡到另一个平衡状态的过程12. 反馈:把系统的输出直接或经过一些环节后送到输入端,并加入到输入信号中的方法13. 负反馈:反馈信号的作用方向与给定信号相反,即偏差信号为两者之差(e=x—z)14. 正反馈:反馈信号的作用方向与原来的信号相同,使信号增强(e=x+z)三、问答题1. 控制系统按被调参数的变化规律可分为哪几类?简述每种形式的基本含义。

答:定值控制系统:给定值为常数随动控制系统:给定值随机变化程序控制系统:给定值按一定时间程序变化2.在阶跃扰动作用下,控制系统的过渡过程有哪几种形式? 其中哪些形式能基本满足控制要求?答:1.非周期衰减过程2.衰减振荡过程3.等幅振荡过程4.分散振荡过程1,2能基本满足控制要求,但1进程缓慢,只用于系统不允许震振荡时3. 试述控制系统衰减振荡过程的品质指标及其含义。

化工仪表及自动化试卷及答案完整版

化工仪表及自动化试卷及答案完整版

化工仪表及自动化试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】化工仪表及自动化一、填空题(30分,每空1分)1、过程控制系统是由______、______、______和______等环节组成。

2、过程控制系统中按被控参数的名称来分有_______、________、_______、_______等控制系统。

3、目前求取过程数学模型的方法有两种。

其中一种是根据过程的内在机理,通过_____和_____物料平衡关系,用________的方法求取过程的数学模型。

4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响____________;干扰通道容量滞后愈多,则调节质量____________;干扰通道的纯滞后对调节质量_______________________。

5、选择控制方案时,总是力图使调节通道的放大倍数(增益)______干扰通道的放大倍数(增益)。

6.某调节系统采用比例积分作用调节器,先用纯比例调整到合适的调节输出,再加入积分作用的后,应_____________,才能使稳定性不变。

7.描述控制系统的品质指标的参数有、和等。

8.串级调节系统,一般情况下主回路选择_________或________调节规律调节器,副回路选用_________调节规律调节器;如果副回路采用差压法测流量,应采用什么装置_________补偿。

9.仪表自动化标准中,气动仪表标准信号范围是;电Ⅱ型标准信号范围是;电Ⅲ型标准信号范围是。

10.化工过程中主要的检测仪表性能指标有、、、、线性度和反应时间。

二、综合题(40分,每题10分)1、画出气关式类型执行器的两种简单结构示意简图;在控制系统中如何选择执行器类型?举例说明。

2、热电偶为什么要进行冷端温度补偿有哪些冷端温度补偿方法原理是什么3、控制器输入偏差是阶跃信号(见下图),请根据已知参数,画出P、PI的输出响应曲线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

化工仪表及自动化答案文件编码(008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256)第一章 自动控制系统基本概念4.自动控制系统主要由哪些环节组成答:主要由测量与变送器 、自动控制器、执行器、被控对象组成。

9.试分别说明什么是被控对象、被控变量、给定值、操纵变量答:在自动控制系统中,将需要控制其工艺参数的生产设备或机器叫被控对象。

生产过程中所要保持恒定的变量,在自动控制系统中称为被控变量。

工艺上希望保持的被控变量即给定值。

具体实现控制作用的变量叫做操纵变量。

12.什么是负反馈负反馈在自动控制系统中有什么重要意义答:系统的输出变量是被控变量,但是它经过测量元件和变送器后,又返回到系统的输入端,能够使原来的信号减弱的做法叫做负反馈。

负反馈在自动控制系统中的重要意义是当被控变量,y 受到干扰的影响而升高时,只有负反馈才能使反馈信号升高,经过比较到控制器去的偏差信号将降低,此时控制器将发出信号而使控制阀的开度发生变化,变化的方向为负,从而使被控变量下降回到给定值,这样就达到了控制的目的。

可能影响被控变量的干扰是什么Tx e p qZ被控对象:反应器被控变量:反应温度操纵变量:冷却水流量:干扰变量A、B 的流量、温度。

13.结合11题,说明该温度控制系统是一个具有负反馈的闭环系统。

当被控变量反应温度上升后,反馈信号升高,经过比较使控制器的偏差信号e 降低。

此时,控制器将发出信号而使控制阀的开度变大,加大冷却水流量,从而使被控变量下降到。

所以该温度控制系统是一个具有反馈的闭环系统。

14.图1-18所示的温度控制系统中,如果由于进料温度升高使反应器内的温度超过给定值,试说明此时该控制系统的工作情况,此时系统是如何通过控制作用来克服干扰作用对被控制变量影响的当反应器的温度超过给定值时,温度控制器将比较的偏差经过控制运算后,输出控制信号使冷却水阀门开度增大,从而增大冷却水流量,使反应器内的温度降下来。

这样便可以通过控制作用克服干扰作用对被控变量的影响。

15.按给定值形式不同,自动控制系统可分为定值控制系统、随动控制系统、程序控制系统。

18.什么是自动控制系统的过渡过程它有哪几种基本形式系统由一个平衡状态过渡到另一个平衡状态的过程,称为系统的过渡过程。

非周期衰减过程、衰减振荡过程、等幅振荡过程、发散振荡过程。

20.自动控制系统衰减振荡过渡过程的品质指标有哪些影响这些品质指标的因素是什么答:自动控制系统衰减振荡过渡过程的品质指标有最大偏差、衰减比、余差、过渡时间、振荡周期或频率。

影响因素有被控对象的额性质,自动化装置的选择和调整。

第二章过程特征及数学模型8.反应对象特性的参数有哪些各有什么物理意义他们对自动控制系统有什么影响描述对象特性的参数有放大系数K、时间常数T、滞后时间г物理意义:K:反应的是对象处于稳定状态下的输出变化量和输入变化量之间的关系。

T:系统在受到阶跃输入作用后输出达到稳定值的%所需时间系统受到输入作用后,输出保持初始速度变化,达到稳定值所需时间。

г:是纯滞后时间гo和容量滞后гc的总和纯滞后一般是由于介质的输送或热的传递需要一段时间引起的。

容量滞后一般是因为物料或能量的传递需要通过一定阻力而引起的。

影响:对于控制通道。

K大,操纵变量的变化对被控变量的影响就大,即控制作用对扰动的补偿能力强,余差也小;K小,控制作用的影响不显着,被控变量变化缓慢,但K太大,会使控制作用对被控变量的影响国强,使系统稳定性下降在相同的控制作用下,时间常数T大,则被控变量的变化比较缓慢,但过渡过程时间较长。

若T小,则被控变量变化速度块,T太大或太小,在控制上都将存在一定困难,因此需根据实际情况适中考虑。

由于г的存在使控制作用总是落后于被控变量的变化,造成被控变量的最大偏差增大,控制质量下降。

因此,应尽量减小滞后时间г。

对于扰动通道,K大对控制不利,会使最大偏差增大,K小,对控制变量不会产生多大影响。

T 大扰动作用比较平缓,被控变量变化较平稳,对象较易控制纯滞后不影响控制系统的品质,容量滞后的存在,使阶跃扰动的影响趋于缓和,被控变量的变化相应也缓和一些。

因此,对系统有利。

9.为什么说放大系数K 是对象的静态特性而时间常数T 和滞后时间г是对象的动态特征在稳定状态时,对象一定的输入就对应着一定的输出。

这种特性称为对象的静态特征,而K 在数值上等于对象重新稳定后的输出变化量与输入变化量之比,所以放大系数是对象静态特性。

时间常数T 和滞后时间г都描述的是达到稳态值前的过程,故是对象的动态特性。

第三章 检测仪表与传感3.何谓仪表的相对百分误差和允许的相对百分误差答:相对百分误差是指绝对误差中的最大值Δmax 与仪表量程的百分比。

%100max ⨯-∆=测量范围下限值测量范围上限值δ 允许的相对百分误差是仪表在规定的正常情况下允许的相对误差的最大值。

%100⨯-±=测量范围下限值测量范围上限值差值仪表允许的最大绝对误允δ4.何谓仪表的精度等级答:将仪表的允许相对百分误差去掉“±”号及“%”号,便可以用来确定仪表的精确度等级。

目前常用的精确度等级有,,,,,,,,,,等。

11.弹簧管压力计的测压原理是什么答:它的测压原理是将被测压力通入弹簧管后,由于弹簧管的变形使其自由端发生位移,放大后就可以由指针在仪表盘上指示出相应的压力值。

14.应片式压力计与电阻式压力计各采用什么测压元件答:应片式压力计:电阻应变片电阻式压力计:单晶硅片15.电容式压力传感器的工作原理有何特点答:它的工作原理是将弹簧管的位移转换成电容量的变化,将被测膜片作为电容器的可动极板,与固定极板组成可变电容器。

当被测压力改变时由于被测膜片的弹性变形产生位移,改变两极板之间的距离。

造成电容量的变化。

特点:结构紧凑,灵敏度高,过载能力大,重量轻,使用方便。

26.压力计安装要注意什么问题答:①压力计应安装在易观察和检修的地方。

②安装地点应力求避免振动和高温影响。

③测量蒸汽压力时,应加装凝液管,以防止高温蒸汽直接与测压元件接触,对于有腐蚀性介质的压力测量,应加装有中性介质的隔离罐。

④压力计的连接处,应根据被测压力的高低和介质性质,选择适当的材料,作为密封垫片,以防泄漏。

⑤当被测压力较小,而压力计与取压口又不在同一高度时,对由此高度而引起的测量误差应按Δp=±Hρg进行修正。

⑥为安全起见,测量高压的压力计除选用有通气孔的外,安装时表壳应向墙壁或无人通过之处,以防发生意外。

29.试述化工生产中测量流量的意义答:在化工生产中,测量流量,以便为生产操作和控制提供依据,使产过程达到优质高产和安全生产以及进行经济核算所必需的一个重要参数。

30.试述差压式流量计的测压原理,影响因素答:它的测压原理是基于流体流动的节流原理,利用流体经过节流装置产生的压力差来实现流量测量的,当流体流经节流件时,会发生流速的改变,便会产生差压,在一定条件下,流量与节流件前后的差压有一定的单位对应关系。

影响因素;1)节流装置安装不正确;2)倒压管安装不正确或出现堵塞、渗漏等现象;3)差压计安装或使用不正确;4)板孔入口边缘的磨损;5)被测流体工作状态的变动。

35.转子流量计的工作原理答:它的工作原理是流体流过环系的时候,节流作用使浮子上下表面产生压力差形成上升力,它与浮力合力使浮子向上运动,当上升力与浮子本体重量相等的时候,浮子平衡在一个位置,浮子平衡高度与流体流量的对应关系,这个高度代表流量的大小。

40.椭圆齿轮流量计的特点是什么答:椭圆齿轮流量计的特点是:测量精度高、对流体黏度变化不敏感,特别适用于测量高黏度的流体流量,但要求被测介质干净,不含固体颗粒,一般不宜在高温或低温下使用。

44.质量流量计有那两大类答:一种是直接式质量流量计,即直接测量流体的质量流量;另一种是间接式或推倒式质量流量计,这类质量流量计是利用体积流量计和密度计组合来测量质量流量的。

59.常用的热电偶有哪几种所配用的补偿导线是啥说明使用补偿导线注意那几点为啥使用补偿导线答:铂铑30-铂铑6热电偶、铂铑10-铂热电偶、镍铬-镍硅热电偶、镍铬-考铜热电偶、铜-康铜热电偶;所配用的补偿导线是铜-镍铜;注意:1)补偿导线与热电偶型号匹配;2)正负极对应,不能接反;3)新冷端温度恒定,原冷端和新冷端温度在0-100摄氏度范围内。

原因:由热电偶测温原理知道,只有热电偶冷端温度恒定时热电势才是被测温度的单值函数,但由于热电偶的工作端和冷端离的很近,而且冷端暴露在空间,容易受到周围环境温度的影响,所以很难保持冷端温度恒定,当然可以做的热电偶很长,但消耗过多金属材料,太浪费,解决这个问题的方法是使用一种专用导线称“补偿导线”。

60.用热电偶测温时,为啥进行冷端补偿补偿方法有哪几种答:采用补偿导线后,把冷端从高温或不稳定的地方延伸到低温关系稳定的操作室中,由于操作室的温度一般高于0摄氏度,故冷端温度还是不能保持0摄氏度恒定,由于工业上常用的热电偶冷端温度均为0度,同时所用仪表也是按照这种关系配套的,因此计算结果还是有很大误差的,因此必须对其修正,保证冷端温度0度恒定。

即冷端温度补偿。

方法:1)冷端温度保持0度恒定的方法;2)冷端温度修正方法;3)校正仪表零点法;4)补偿电桥法;5)补偿热电偶法。

62.用热电偶测温时,为什么要进行冷端补偿其冷端补偿的方法有哪几种答:采用补偿导线后,把热电偶的冷端从温度较高和不稳定的地方,延伸到温度较低和比较稳定的操作室内,但冷端温度还不是0℃。

而工业上常用的各种热电偶的温度-热电势关系曲线是冷端温度保持为0℃的情况下得到的,与它配套的使用的仪表也是根据这一曲线进行刻度的,由于操作室的温度变化而变化,这样测量结果就会产生误差。

因此,要进行冷端补偿。

补偿方法:(1)冷端温度保持为0℃的方法(2)冷端温度修正方法(3)校正仪表零点法(4)补偿电桥法(5)补偿热电偶法65.试述热电阻测温原理常用热电阻种类R0各为多少答:利用金属材料的电阻随温度的改变而改变的特性测温的。

常用的热电阻有铂电阻和铜电阻 Pt50 Pt100 Cu50 Cu100 (R0=50、100)第四章自动控制仪表1.什么是控制器的控制规律控制器有哪些基本控制规律答:所谓控制器的控制规律是指控制器的输出信号P与输入偏差信号e之间的关系,即p=f(e)=f(z-x) 式中,Z为测量值信号;x为给定值信号;f为某种函数关系。

常用的控制规律有位式控制,比例控制(P),积分控制(I),微分控制(D),以及它们的组合控制规律,例PI,PD,PID等。

3.比例控制规律是怎样的答:控制器的控制规律是指控制器的输出信号与输入信号之间的关系,即p=Kp*e,式中,Kp为比例放大系数。
