S7300与WINCC通讯设置
wincc与S7-300-400各种通讯方法
a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法.b。
在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6。
0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
II）使用STEP7编程软件能够通过MPI正常连接PLC。
1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1。
1示:图1.1注意:新建一个MPI网络用来通讯,设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。
2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:http://support。
automation.siemens。
com/CN/view/zh/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management——〉SIMATIC S7 PROTOCOL SUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框,选择Unit标签，查看Logic device name（逻辑设备名称）.默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操作系统下的控制面板,双击Set PG/PC Interface图标.在Access Point of the Application：的下拉列表中选择MPI (WINCC)，如图1.4所示,而后在Interface Parameter Assignment Used：的列表中,点击CP5611（MPI），而后在Access Point of the Application：的下拉列表中显示：MPI （WINCC）CP5611（MPI），如图1.5所示:图1。
【WinCC】如何在WinCC中获取与S7-300400CPU的通讯状态
【WinCC】如何在WinCC中获取与S7-300/400CPU的通讯状态WinCC项目中通讯连接至关重要，获取连接通讯状态能有效的判断当前系统的运行情况，及时处理问题。
此文档提供了三种方式来获取通讯连接状态。
文档中所述的样例，是已经建立了与S7-300/400 CPU的通讯连接。
关于通讯设置的具体步骤请参考文档《WinCC连接Siemens PLC的常用方法》。
1画面中添加控件来获取通讯状态WinCC提供工具“Channel Diagonsis”来判断项目中连接的通讯状态，此工具在操作系统“开始”—>“Simatic”—>“WinCC”—>“Tools”目录下可以找到。
此工具也可以添加到WinCC画面中使用。
图1打开WinCC“图形编辑器”，在右边“对象选项板”中选择“控件”列表，如果是V6.2的系统在列表空白区域点击鼠标右键选择“添加/删除”（图1），如果是V7.0的系统需要先选中“ActiveX控件”，再点击鼠标右键选择“添加/删除”（图2）。
图2打开“选择OCX控件”对话框，在OCX控件列表中找到并且选中“WinCC Channel Diagonsis Control”控件（图3），点击确定。
然后在选项板控件列表中就能找到此控件，把此控件添加到画面中，激活WinCC项目。
图3项目激活运行后，通道诊断控件会显示项目中通讯连接的通讯状态，绿勾表示通讯正常，红叉表示通讯故障。
选中故障链接，在右边列表中能显示出此故障的错误代码（图4）。
图4错误代码的说明可以在帮助文档“S7CHNERRORchs.HLP”中查到，此帮助文档在WinCC的安装路径下（如：C:\Programs\Siemens\WinCC\bin）找到。
2 根据通讯状态改变对象属性在连接中所建的变量，在通讯时都会带有变量状态信息，变量状态包含WinCC和自动化设备之间的连接状态。
通过获取这个变量状态，我们就能得知变量所在连接的通讯状态。
西门子PLC-300-400与WINCC通讯设置
5
添加驱动连接，设置参数。打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->PROFIBUS，右键单击PROFIBUS，在下拉菜单中，点击New Driver Connection，如图2.10所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection parameters-PROFIBUS属性对话框，填入参数，如图2.11所示：
右键单击PROFIBUS，在弹出菜单中点击System Parameter，如图2.4所示，弹出System Parameter- PROFIBUS对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。默认安装后，逻辑设备名为CP_L2_1:，如图2.5所示：
图2.4
图2.5
WINCC连接Siemens PLC的常用方式
说明：
1.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
2.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．
前提条件
I）通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
6
通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行，根据图2.12所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图2.13所示，绿色的“√”表示通讯已经成功建立。
WINCC与S7300通过普通网口的以太网连接

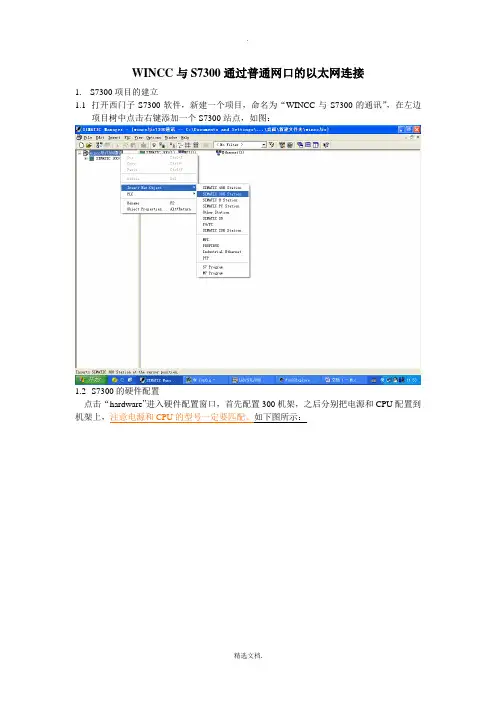

WINCC与S7300通过普通网口的以太网连接1.S7300项目的建立1.1打开西门子S7300软件，新建一个项目，命名为“WINCC与S7300的通讯”，在左边项目树中点击右键添加一个S7300站点，如图：1.2S7300的硬件配置点击“hardware”进入硬件配置窗口，首先配置300机架，之后分别把电源和CPU配置到机架上，注意电源和CPU的型号一定要匹配。
如下图所示：1.3硬件配置完成之后，需要定义S7300CPU的IP地址。
此时双击“PN-IO”弹出PN-IO属性对话框之后点击“properties”按钮进入IP地址设置对话框在属性对话框中点击“NEW”新建一个以太网连接，默认名称为“Ethernet(1)”，在IP adress 中设置CPU的IP地址为192.168.0.2，点击“OK”，关闭以太网属性对话框。
之后在PN-IO 属性对话框中点击“OK”，关闭PN-IO属性对话框，此时硬件配置完全完成，点击“编译保存”1.4 硬件配置的下载。
首先在“OPTIONNS”菜单中点击“SET PG/GC”，弹出PG/GC对话框属性，选择“PC Adapter MPI”连接，点击“OK”之后在S7300硬件配置页面，点击下载按钮将硬件配置下载到PLC中。
注意：这是针对新CPU的硬件下载方法，如果已经知道了CPU的IP地址，在SET PG/GC 接口里就可以选择以太网接口，本例以以太网接口下载。
用以太网接口下载需要手动修改本地电脑的IP地址，本例中电脑IP地址设置为192.168.0.1 。
如下图手动设置胃本地计算机的IP地址后就可以在S7300胡硬件配置中将硬件配置通过以太网下载了。
在S7300的OB1里编写一个简单的自保持程序，编译保存，然后下载到CPU。
2.WINCC项目的建立2.1 打开WINCC组态软件，新建一个项目，命名为“22”。
首先在左边的项目树中右键点击“变量管理”添加一个驱动程序，驱动程序选择“SIMATIC S7 Protocol Suite”，点击打开。
300与WINCC通讯设置(应用经典)
常用方式方式WINCC连接Siemens PLC的常用一．WINCC使用CP5611通讯卡通过MPI连接PLC (2)前提条件 (2)1．STEP 7 硬件组态 (2)2．安装CP5611通讯板卡 (3)3．添加驱动程序和系统参数设置 (3)4．设置Set PG/PC Interface (3)5．添加通道与连接设置 (5)6．连接测试与通讯诊断 (6)二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC (8)前提条件 (8)I．STEP 7 硬件组态 (8)2．安装CP5611通讯板卡 (10)3．添加驱动程序和设置系统参数 (10)4．设置Set PG/PC Interface (11)5．添加通道与连接设置 (14)6．连接测试与通讯诊断 (15)三．WINCC使用普通网卡通过TCP/IP连接PLC (16)前提条件 (16)1．STEP7硬件组态 (16)2．设置IP地址与通讯检测 (18)3．添加驱动程序和设置系统参数 (19)4．设置Set PG/PC Interface (20)5．添加通道与连接设置 (22)6．连接测试与通讯诊断 (24)四．WINCC使用普通网卡通过Industrial Ethernet连接PLC (25)前提条件 (25)1．STEP7硬件组态 (26)2．添加驱动程序和设置系统参数 (27)3．设置Set PG/PC Interface (28)4．添加通道与连接设置 (29)5．连接测试与通讯诊断 (31)说明说明：：1. 文档并未列出所有的WINCC 连接Siemens 品牌PLC 的所有方法的所有方法，，只是列举了一些常用的方法用的方法。
2. 在各种连接方式中的参数设置可能会略有不在各种连接方式中的参数设置可能会略有不同同，在此列出的步骤和参数只是一套可以连通的设置方法通的设置方法。
一．WINCC 使用CP5611通讯卡通过MPI 连接PLC前提条件I ）通过CP5611实现PLC 系统与WINCC6.0通讯的前提条件是通讯的前提条件是在安装有在安装有WINCC 的计算机上安装CP5611通讯板卡通讯板卡。

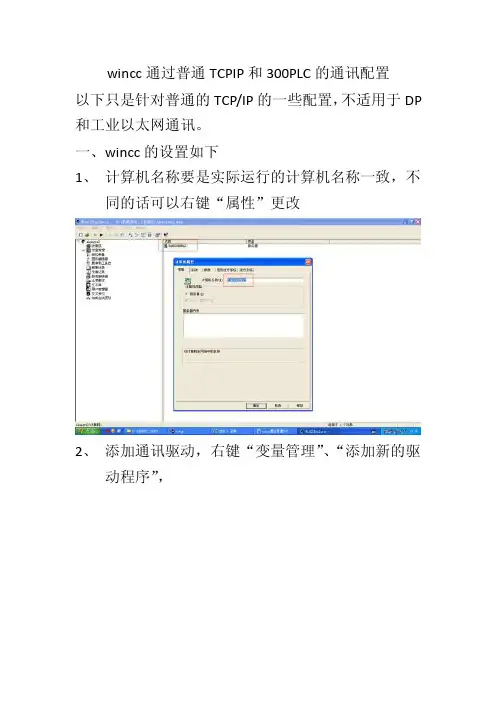

wincc通过普通TCPIP和300PLC的通讯配置
wincc通过普通TCPIP和300PLC的通讯配置
以下只是针对普通的TCP/IP的一些配置，不适用于DP 和工业以太网通讯。
一、wincc的设置如下
1、计算机名称要是实际运行的计算机名称一致，不
同的话可以右键“属性”更改
2、添加通讯驱动，右键“变量管理”、“添加新的驱
动程序”，
弹出如下窗口：
选择“SIMATIC S7 Protocol Suite.chn”驱动即可。
3、添加新的连接和变量组，安装好驱动后如下图所
示：
右键“TCP/IP”、选择“添加新的驱动连接”
点击“属性”
IP地址是所要连接的CPU的IP
机架号和插槽号既是CPU的所在机架号和槽位
右键“NewConnection”、“新建组”
然后右键“NewGroup”、“新建变量”来建立数据库
至此wincc的配置完成
二、配置PG/PC接口
1、双击“PG/PC”接口
在“应用程序访问点”、“添加/删除”，如下图：
在“新建访问点”输入“CP-TCPIP”,描述可忽略
点击“添加”即可，然后选择本机的网卡
点击“诊断”、“测试”可以查看配置是否正确。
至此PG/PC接口配置完成。
三、测试通讯
可以通过“Channel Diagnosis”测试上下位是否通讯良好（首先ping必须能通）
如果通讯正常的话下图所标应为绿色“√”，红色“”表示通讯未成功。
wincc与S7-300-400各种通讯方法
a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC 的计算机上安装CP5611通讯板卡。
II) 使用STEP7编程软件能够通过MPI正常连接PLC。
1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。
2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下:support.automation.siemens./CN/view/zh/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOLSUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。
默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。
在Access Point of the Application:的下拉列表中选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：MPI (WINCC)CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）Transmission Rate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同Highest Station Address:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。
WinCC-与西门子S7-300400-PLC-OPC通讯
WinCC-与西门子S7-300400-PLC-OPC通讯WinCC 与西门子S7 300/400 PLC OPC通讯一．配置软件：1. SIMATIC STEP 7 5.42. SIMATIC NET 5.43 .SIMATIC STEP 7 5.4和SIMATIC NET 5.4授权安装SIMATIC STEP 7 5.4和SIMATIC NET 5.4二．配置OPC STATION1. 打开STEP 7 软件图12.插入SIMATIC PC Station图23.重新命名为“PC2”图34.组态SIMATIC PC STATIONG，双击“configuration”图45.在第一槽插入OPC SW V6.3图56.插入OPC完成图67.插入IE General SW V6.2 sp1图78.设置网卡IP地址和网络掩码图89．IE General 网卡配置完成图910．点击网络结构，进行网络组态图1011.设置OPC和CPU 414-4H连接图1112设置OPC和CPU 414-4H（1）连接编辑图1213.设置OPC连接标签，双击”PC2”OPC，打开“OPC Server”窗口图1314.选择S7选项图1415 选择S7中的Configured选项图1516 点击Configure图1617 进入Configure Symbols选项图1718 选择CPU 414-4 H图1819 点击“OK”，进入OPC Server对话框，选择S7下的“ALL”，点击“OK”完成配置。
图1920. 查看SIMATIC NET下的symbolic,文件空。
图20三．配置Station NET1. 点击计算机左下角的小计算机，打开Station 配置。
图12 在第一槽插入OPC Server图23．在第三槽插入IE General图34．插入完成图45 将“Station Name”命名”PC2”名称和SMATIC PC STATION相同。
300与wincc通讯设置(应用经典)
方式常用方式WINCC连接Siemens PLC的常用一．WINCC使用CP5611通讯卡通过MPI连接PLC (2)前提条件 (2)1．STEP 7 硬件组态 (2)2．安装CP5611通讯板卡 (3)3．添加驱动程序和系统参数设置 (3)4．设置Set PG/PC Interface (3)5．添加通道与连接设置 (5)6．连接测试与通讯诊断 (6)二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC (8)前提条件 (8)I．STEP 7 硬件组态 (8)2．安装CP5611通讯板卡 (10)3．添加驱动程序和设置系统参数 (10)4．设置Set PG/PC Interface (11)5．添加通道与连接设置 (14)6．连接测试与通讯诊断 (15)三．WINCC使用普通网卡通过TCP/IP连接PLC (16)前提条件 (16)1．STEP7硬件组态 (16)2．设置IP地址与通讯检测 (18)3．添加驱动程序和设置系统参数 (19)4．设置Set PG/PC Interface (20)5．添加通道与连接设置 (22)6．连接测试与通讯诊断 (24)四．WINCC使用普通网卡通过Industrial Ethernet连接PLC (25)前提条件 (25)1．STEP7硬件组态 (26)2．添加驱动程序和设置系统参数 (27)3．设置Set PG/PC Interface (28)4．添加通道与连接设置 (29)5．连接测试与通讯诊断 (31)说明说明：：1. 文档并未列出所有的WINCC 连接Siemens 品牌PLC 的所有方法的所有方法，，只是列举了一些常用的方法用的方法。
2. 在各种连接方式中的参数设置可能会略有不在各种连接方式中的参数设置可能会略有不同同，在此列出的步骤和参数只是一套可以连通的设置方法通的设置方法。
一．WINCC 使用CP5611通讯卡通过MPI 连接PLC前提条件I ）通过CP5611实现PLC 系统与WINCC6.0通讯的前提条件是通讯的前提条件是在安装有在安装有WINCC 的计算机上安装CP5611通讯板卡通讯板卡。
最新PLC-300与Wincc通讯实例与讲解
1、根据题 目要求编写 下位机程序。
打开s7-300软件点击 如图所示按钮建工程
为什么选择315-2DP？
根据程序需要编写符号表， 增加程序的可读性，减少 错误
Ob35
• FC1
FC2
FC3
学习使用
Wincc
新建项目
• 双击新建画 面
讲解画面编辑过程
编辑画面如图
器件的选择和 制作
变量的连接
开关的选择 设置和变量
连接
阀门动态 设置
水箱动态设置
组态权限
300的通讯
连接
以添加变量组，变量组里只能添加变量，不可以再添加组
注意S7-300CUP的 插槽号为2
2
注意S7-300CUP的
插槽号为2
添加所需的组，
选择组的授权，
用户管理器
添加用户，为不 同用户授权
用户管理器的主要任务包括: 1 、创建、改变用户和组 2 分配管理访问权限 3 设置访问保护 4 有选择的防止未授权访问单个系统功能 5 在一定时间内使用户退出，防止未授权访问
插入删除授权
添加授 权
用户权限 的高低由权 限的多少， 和权限的重 要性所决定
报警记录
• 一、组态（报对警某一变量的某一位报警） 1、启动报警记录的系统向导
可以添加删除块
组态模拟量 报警
300与WINCC通讯设置
WINCC连接Siemens PLC的常用方式一．WINCC使用CP5611通讯卡通过MPI连接PLC (2)前提条件 (2)1．STEP 7 硬件组态 (2)2．安装CP5611通讯板卡 (3)3．添加驱动程序和系统参数设置 (3)4．设置Set PG/PC Interface (3)5．添加通道与连接设置 (5)6．连接测试与通讯诊断 (6)二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC (8)前提条件 (8)I．STEP 7 硬件组态 (8)2．安装CP5611通讯板卡 (10)3．添加驱动程序和设置系统参数 (10)4．设置Set PG/PC Interface (11)5．添加通道与连接设置 (14)6．连接测试与通讯诊断 (15)三．WINCC使用普通网卡通过TCP/IP连接PLC (16)前提条件 (16)1．STEP7硬件组态 (16)2．设置IP地址与通讯检测 (18)3．添加驱动程序和设置系统参数 (19)4．设置Set PG/PC Interface (20)5．添加通道与连接设置 (22)6．连接测试与通讯诊断 (24)四．WINCC使用普通网卡通过Industrial Ethernet连接PLC (25)前提条件 (25)1．STEP7硬件组态 (26)2．添加驱动程序和设置系统参数 (27)3．设置Set PG/PC Interface (28)4．添加通道与连接设置 (29)5．连接测试与通讯诊断 (31)说明：1.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
2.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I）通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
多套方法教你实现：S7-300与WinCC的仿真通信
大致的步骤：
1、在STEP7 里，先建1个站点：SIMATIC 300 站点；
2、SIMATIC300站点，编程，硬件网络组态，保存；
3、硬件组态与程序下载到仿真器。
4、WinCC V7.3，建连接，变量，画面组态，保存。
5、控制面板设置好PG/PC接口：PLCSIM(TCPIP)，根据协议改；
6、SIMATIC300站点仿真器运行，WinCC V7.3启动仿真。
300
2
MPI 协议通信详细图解
0 2
3
Profibus DP 协议通信详细图解
0 2
结语：
本次教程重点以TCP/IP协议演示为主，后面的MPI和Profibus DP协议是在TCP/IP协议演示工程里修改的，按主要步骤修改，三种协议的通信仿真都完全没问题。
本期基于上期制作的虚拟机文档进行详细演示，如果你照着学的过程，出现错误提示，解决办法：用我们的虚拟机文档或重装软件。
西门子技术专题探讨-WinCC 与 S7-300 400 通信设置和优化
只要去研究，就会有收获，学无止境！
2009-04-08 21:29:51
Zane 侠圣
主题：回复:技术专题探讨－WinCC 与 S7-300/400 通信设置和优化 走以太网是比较好的选择，灵活，高低都可以选择，成本也越来越低
经验值: 10063 发帖数: 7653
预祝大家交流愉快，收获丰富！
2009-04-08 11:48:47
我家牛 侠圣
主题：回复:技术专题探讨－WinCC 与 S7-300/400 通信设置和优化
经验值: 2360 发帖数: 1636 金 币: 220
沙发啊，我的观点就是能走以太网，就走以太网，其次 DP MPI 不考虑，太慢！
管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。 学习 ing！
经验值: 2589 发帖数: 739 金 币: 349
所发精华帖
先知道其缘由！！！”
-----这样的方式，WINCC 与 PLC 之间走的是 S7 Standard 协议，而不采用这样的方式，WINCC 与 PLC 之间 走的是 S7 OP 协议。S7-OP 协议是 S7 协议集里专门和 HMI 和 OP 进行通讯的协议，但我觉得这种协议可能比 较简单，执行效率较高，比较适合数据量较少的通讯场合。而采用 NAMED CONNECTION 方式必须要安装 SIMATIC NET，SIMATIC NET 可能对通讯加入了一些另外的机制，这样做能更好的发挥通讯处理器的潜能。 就好比，使用 SOFTNET IE LEAN 版只能连 8 台 PLC，而完全版却能连 32 台 CPU，这时 SIMATIC NET 就 发挥功能了。
侠圣 先知道其缘由！！！
WinCC和西门子S7—300的以太网通讯组态
WinCC和西门子S7—300的以太网通讯组态
一、进入PLC硬件组态中，对CP模板进行设置。
主要是创建一个以太网。
双击硬件组态中的CP模板，在General选项卡下点“Properties”，进入到Properties－－Ethernet interface，在Parameters选项卡中点“New”，输入IP地址和子网掩码。
如下图所示。
二、在控制面板中设置PG/PC接口
如图所示，选择TCP/IP，当然要对应你自己计算通讯用的网卡啦。
三、WINCC中变量管理要创建新的驱动程序SIMATIC S7 PROTOCOL SUITE，然后在该项下面的TCP/IP中进行设置。
主要是两个方面的设置。
1、TCP/IP 右键，系统参数，单元选项卡下的逻辑设备名称做好设计。
类似PG/PC的设置，如下图。
2、TCP/IP右键创建新驱动程序的连接，这个就是你创建的项目变量粗放的地方啦。
主要只针对这个驱动程序进行一下设置。
右键属性，弹出一个“连接属性”－－-“属性”－－-“连接参数－－TCP/IP”
IP地址就是最初在S7程序中设置的CP的IP地址
机架号是指你CPU模板在哪个机架上，一般都会放到第0号上的插槽号是指你CPU在哪个槽上（通过S7硬件组态也可以看到），300的CP应该在2哦。
第一个槽上是电源模块。
如下图所示
这样基本上就设置完了，但是要注意，你计算机的IP地址要和CP 的地址要在一个网段内，也就是说你要设置为192.168.0.***，又不能同于CP的地址。
今天你分享了吗？。
wincc与S7-300-400各种通讯方法
a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I)?通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
II)?使用STEP7编程软件能够通过MPI正常连接PLC。
1．STEP7?硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。
2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:3．添加驱动程序和系统参数设置打开WINCC工程在TagManagement-->SIMATICS7PROTOCOLSUITE->MPI 右键单击MPI，在弹出菜单中点击SystemParameter，弹出SystemParameter-MPI对话框，选择Unit标签，查看Logicdevicename（逻辑设备名称）。
默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置SetPG/PCInterface进入操作系统下的控制面板，双击SetPG/PCInterface图标。
在AccessPointoftheApplication:的下拉列表中选择MPI(WINCC)，如图1.4所示，而后在InterfaceParameterAssignmentUsed:的列表中，点击CP5611(MPI)，而后在AccessPointoftheApplication:的下拉列表中显示：MPI(WINCC)?CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）TransmissionRate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同HighestStationAddress:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。
(完整版)wincc与S7-300-400各种通讯方法
a。
文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
b.在各种连接方式中的参数设置可能会略有不同,在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
II）使用STEP7编程软件能够通过MPI正常连接PLC。
1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1。
1示：图1。
1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配.2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:http://support。
/CN/view/zh/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management—->SIMATIC S7 PROTOCOL SUITE-〉MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。
默认安装后,逻辑设备名为MPI如图1.3所示:图1。
2图1。
34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。
在Access Point of the Application:的下拉列表中选择MPI （WINCC）,如图1.4所示,而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示:MPI （WINCC)CP5611（MPI),如图1.5所示：图1。
wincc和s7300的连接
WINCC使用普通网卡通过TCP/IP连接 PLC
• 通过TCP/IP以太网方式实现wincc与s7-300之间数 据通讯，也要在wincc计算机站中使用相应的cp通 讯处理器卡。同样使用TCP/IP工业以太网实现通讯 连接，但是数据通讯时使用协议作为传输协议。 其网络连接与工业以太网方式相同。
• 前提条件 • 通过以太网实现PLC系统与WINCC通讯的前提条件是 PLC系统配备以太网模或者使用带有PN接口的PLC • 具体连接步骤： • 1、使用STEP7编程软件对PLC系统进行软件组态，在 Hardware界面内插入实际的PLC硬件 • 2、设置IP地址与通讯检测 • 3、添加驱动程序和设置系统参数 • 4、设置Set PG/PC Interface • 5、添加通道与连接设置 • 6、连接测试与通讯诊断
WINCC使用CP5611通讯卡通过MPI 连接PLC
• MPI是最基本的，当然速度也较慢。目前来说，一般主要 用在编程的时候，再就是其他方式连接不上的时候。比如 DP口或者以太网的连接参数找不到了，或者没有组态正确
的时候，实在不行将PLC复位，只要MPI端口没坏，都能连
上。另外，在上位通讯数据量不是很大，对速度要求不高 的时候，上位也是可以通过MPI连接到PLC的，因为CPU通 常下面带有ET200等从站，上位从MPI也能通过 PROFIBUS连接PLC
• PROFIBUS DP是最常见的，也是用的非常多的。 速度也比MPI快了很多，最高可以达到12M，在条 件允许的情况下，应比MPI优先考虑DP通讯。
• 前提条件 • 1．通过CP5611实现PLC系统与WINCC6.0通讯的前提条件 是在安装有WINCC的计算机上安装CP5611通讯板卡. • 2．将所要连接的PLC的端口设置为PROFIBUS通讯协议， 对于MPI/DP类型的端口尤其重要。 • 具体连接步骤： • 1、使用STEP 7软件组态PLC的硬件信息，将相应的板卡 在Hardware进行硬件组态，选择将要连接WINCC的对应 端口，如果其类型为MPI/DP，则需要将端口指定为 PROFIBUS。 • 2、安装CP5611通讯板卡 • 3、添加驱动程序和设置系统参数 • 4、设置Set PG/PC Interface • 5、添加通道与连接设置 • 6、连接测试与通讯诊断
