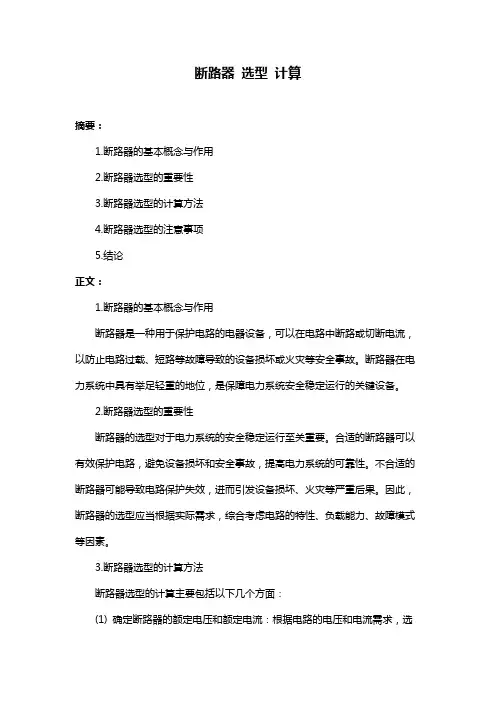

断路器选型计算摘要:1.断路器的基本概念与作用2.断路器选型的重要性3.断路器选型的计算方法4.断路器选型的注意事项5.结论正文:1.断路器的基本概念与作用断路器是一种用于保护电路的电器设备,可以在电路中断路或切断电流,以防止电路过载、短路等故障导致的设备损坏或火灾等安全事故。

断路器在电力系统中具有举足轻重的地位,是保障电力系统安全稳定运行的关键设备。

2.断路器选型的重要性断路器的选型对于电力系统的安全稳定运行至关重要。

合适的断路器可以有效保护电路,避免设备损坏和安全事故,提高电力系统的可靠性。

不合适的断路器可能导致电路保护失效,进而引发设备损坏、火灾等严重后果。

因此,断路器的选型应当根据实际需求,综合考虑电路的特性、负载能力、故障模式等因素。

3.断路器选型的计算方法断路器选型的计算主要包括以下几个方面:(1) 确定断路器的额定电压和额定电流:根据电路的电压和电流需求,选择适合的断路器,确保其正常工作。

(2) 计算断路器的短时耐受电流:根据电路的短时负载能力和故障模式,选择具有足够短时耐受电流的断路器,以保证在故障时能够迅速切断电流。

(3) 考虑断路器的断路能力:根据电路可能出现的故障类型,选择具有相应断路能力的断路器,以确保在故障时能够及时切断电流,保护设备安全。

4.断路器选型的注意事项(1) 确保断路器与电路的电压、电流等参数匹配,避免因参数不匹配导致的保护失效。

(2) 根据电路的实际负载能力和故障模式,选择合适的断路器类型和规格,避免过大或过小的选型导致保护效果不佳。

(3) 考虑断路器的使用寿命和维护成本,选择性价比较高的产品。

(4) 注重断路器的品牌和质量,选择具有良好信誉和质量保证的厂家产品。

5.结论总之,断路器的选型是电力系统中至关重要的一环,应当根据电路的特性、负载能力、故障模式等因素进行综合考虑。

高压开关柜断路器(电磁、弹簧、永磁)操作机构工作原理、优缺点与选型计算方法

高压开关柜断路器(电磁、弹簧、永磁)操作机构工作原理、优缺点与选型计算方法

高压开关柜断路器(电磁、弹簧、永磁)操作机构工作原理、优缺点与选型计算方法(一)、电磁操作机构结构。

⑴、电磁操作机构原理:电磁操作机构结构比较简单,机械组成部件数量约120个,它是利用通过合闸线圈中的电流产生的电磁力驱动合闸铁芯,撞击合闸连杆机构进行合闸的,其合闸能量的大小完全取决于合闸电流的大小,因此需要很大的合闸电流。

⑵、电磁操作机构的优点主要有:①、结构比较简单,工作比较可靠,加工要求不是很高,制造容易,生产成本较低;②、可实现遥控操作和自动重合闸;③、有较好的合、分闸速度特性。

⑶、电磁操作机构的缺点主要有:①、合闸电流大,合闸线圈消耗的功率大,需要配大功率的直流操作电源;②、合闸电流大,一般的辅助开关、继电器触点不能满足要求,必须配专门的直流接触器,利用直流接触器带消弧线圈的触点来控制合闸电流,从而控制合、分闸线圈动作;③、操作机构动作速度低,触头的压力小,容易引起触头跳动,合闸时间长,电源电压变动对合闸速度影响大;④、耗费材料多,机构笨重;⑤、户外变电所断路器的本体和操作机构一般都组装在一起,这种一体式的断路器一般只具备电动合、电动分和手动分的功能,而不具备手动合的功能,当操作机构箱出现故障而使断路器拒绝电动时,就必须停电进行处理。

(二)、弹簧操作机构。

⑴、弹簧操作机构结构:①、弹簧操作机构由弹簧贮能、合闸维持、分闸维持、分闸4个部分组成,零部件数量较多,约200个,利用机构内弹簧拉伸和收缩所储存的能量进行断路器合、分闸控制操作。

②、弹簧能量的储存由储能电机减速机构的运行来实现,而断路器的合、分闸动作靠合、分闸线圈来控制,因此断路器合、分闸操作的能量取决于弹簧储存的能量而与电磁力的大小无关,不需太大的合、分闸电流。

⑵、弹簧操作机构的优点主要有:①、合与分闸电流不大,不需要大功率的操作电源;②、既可远方电动储能,电动合、分闸,也可就地手动储能,手动合、分闸,因此在操作电源消失或出现操作机构拒绝电动的情况下也可以进行手动合、分闸操作;③、合与分闸动作速度快,不受电源电压变动的影响,且能快速自动重合闸;④、储能电机功率小,可交直流两用;⑤、弹簧操作机构可使能量传递获得最佳匹配,并使各种开断电流规格的断路器通用同一种操作机构,选用不同的储能弹簧即可,性价比优。

接触器,线经,热继电器断路器选型计算

接触器,线经,热继电器断路器选型计算

接触器的结构以及其工作原理接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路,具有控制容量大,可远距离操作,配合继电器可以实现定时操作,联锁控制,各种定量控制和失压及欠压保护,广泛应用于自动控制电路,其主要控制对象是电动机,也可用于控制其它电力负载,如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

(一)交流接触器交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路,用辅助接点来执行控制指令。

主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。

交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯;(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的;(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器的工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的分类交流接触器的种类很多,其分类方法也不尽相同。

按照一般的分类方法,大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷,如照明负荷、焊机等,在电动机能耗制动中也可采用;双极接触器用于绕线式异步电机的转子回路中,起动时用于短接起动绕组;三极接触器用于三相负荷,例如在电动机的控制及其它场合,使用最为广泛;四极接触器主要用于三相四线制的照明线路,也可用来控制双回路电动机负载;五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机,以变换绕组接法。

断路器 选型 计算

断路器 选型 计算

断路器选型计算摘要:一、断路器选型的重要性二、断路器选型的基本原则1.按照负载电流选择2.按照短路电流选择3.考虑额定电压和绝缘水平4.考虑操作次数和寿命5.考虑环境条件和防护等级三、断路器选型计算方法1.计算负载电流2.计算短路电流3.确定额定电压和绝缘水平4.确定操作次数和寿命5.考虑环境条件和防护等级四、常见断路器类型的特点和应用场合1.空气开关2.塑壳断路器3.微型断路器4.负荷开关五、总结与建议正文:断路器是电气系统中非常重要的保护设备,选用合适的断路器对保障电气系统的安全和稳定运行具有重要意义。

在断路器选型过程中,需要遵循一定的基本原则,并进行详细的计算。

本文将介绍断路器选型的重要性、基本原则、选型计算方法以及常见断路器类型的特点和应用场合,以帮助读者更好地进行断路器选型。

一、断路器选型的重要性断路器选型的重要性不言而喻。

错误的选型可能导致电气系统无法正常运行,甚至发生严重事故。

因此,在进行电气系统设计时,务必重视断路器的选型。

二、断路器选型的基本原则1.按照负载电流选择:断路器的额定电流应略大于电路的负载电流,以确保电路正常运行。

2.按照短路电流选择:断路器的瞬时脱扣电流应大于电路的短路电流,以防止电路发生过载和短路。

3.考虑额定电压和绝缘水平:断路器的额定电压应与电路的电压相匹配,以确保电气设备的安全运行。

同时,要考虑断路器的绝缘水平,以防止电气设备损坏。

4.考虑操作次数和寿命:根据电路的使用频率和负载特性,选择具有合适操作次数和寿命的断路器。

5.考虑环境条件和防护等级:根据安装地点的环境条件和防护要求,选择具有相应防护等级的断路器。

三、断路器选型计算方法1.计算负载电流:根据电路的负载设备容量和功率因数,计算负载电流。

2.计算短路电流:根据电路的负载电流和短路电阻,计算短路电流。

3.确定额定电压和绝缘水平:根据电路的电压等级,选择具有合适额定电压和绝缘水平的断路器。

4.确定操作次数和寿命:根据电路的使用频率和负载特性,选择具有合适操作次数和寿命的断路器。

设备选型计算书

设备选型计算书

附录Ⅱ电气设备校验:断路器校验:220kv 电压等级断路器的校验所选断路器LW1-220,Un ≧Uns=220kv ,满足要求。

流过断路器的最大持续工作电流:Imax=1.05Ins=1.05*240000/(1.714*220)=6.3A 。

(1) 动稳定校验Imax=6.3A ,断路器的额定电流In=2000A ,所以Imax <In ;动稳定峰值Ies=80KA ,Ish=3.15KA,所以Ies > Ish 则;稳定校验合格。

(2) 热稳定校验短路点流的热效应(KA 2.S ),设继电保护时间tpr 为0.15秒,则短路:St t t t t t a in pr br pr K 224.004.0025.015.0=++=++=+=;其中K t ———验算热稳定的的短路时间;pr t ———后备保护动作时间;in t ———固有分闸时间;a t ———电弧持续时间;SKAt I Q k Z K⋅=⨯=⨯=222''332.0224.02.1;SKA t I Q t r ⋅=⨯=⋅=222396935.31;即 k rQ Q > 满足要求110kv 电压等级断路器的校验所选断路器SW4-11,Un ≧Uns=110kv ,满足要求。

流过断路器的最大持续工作电流:Imax=1.05Ins=1.05*350000/(1.714*110)=19.4A 。

(1)动稳定校验Imax=19.4A ,断路器的额定电流In=1260A ,所以Imax <In ,动稳定峰值Ies=80KA ,Ish=6.8KA,所以Ies > Ish ,则稳定校验合格。

(2)热稳定校验短路点流的热效应(KA 2.S ),设继电保护时间tpr 为0.15秒,则短路:St t t t t t a in pr br pr K 226.006.0025.015.0=++=++=+=S KAt I Q k Z K ⋅=⨯=⨯=222''5.2226.032.3SKAt I Q t r ⋅=⨯=⋅=222101534.18;即k r Q Q > 满足要求。

断路器选型 短路分断能力ka 计算方法

断路器选型 短路分断能力ka 计算方法

断路器选型及短路分断能力ka计算方法1.概述在电气系统中,断路器是一种非常重要的电气设备,它主要用于在电路发生短路故障时迅速切断电路,保护电气设备和人身安全。

选择合适的断路器并正确计算其短路分断能力ka至关重要。

本文将对断路器选型和短路分断能力ka的计算方法进行探讨。

2.断路器选型当选择断路器时,首先需要考虑的是电路的额定电流。

额定电流是断路器能够正常运行的最大电流值,通常以安培(A)为单位。

在选择断路器时,需要确保其额定电流大于或等于电路的最大负荷电流,以保证正常运行。

还需要考虑到负载类型、电气设备的特性和系统的工作环境等因素。

3.短路分断能力ka的重要性短路故障是指电路中出现的异常高电流,它可能导致设备的烧毁、电路的损坏甚至是火灾等严重后果。

断路器的短路分断能力ka成为了一个至关重要的指标。

短路分断能力ka是指断路器能够在一定时间内将短路电流迅速切断的能力,通常以千安(kA)为单位。

选择合适的断路器短路分断能力ka能够有效地避免因短路故障而导致的安全事故。

4.短路分断能力ka的计算方法短路分断能力ka的计算方法通常分为两种:理论计算和实验测试。

在理论计算中,需要考虑电路的参数、电气设备的特性以及故障电流的大小等因素,根据一定的公式和标准来进行计算。

而实验测试则是通过对断路器进行实际测试,以确定其短路分断能力ka的数值。

一般情况下,实验测试得到的结果更为准确可靠,但在一些特殊情况下,理论计算也可以作为参考依据。

5.个人观点和总结作为一名电气工程师,我个人认为断路器选型和短路分断能力ka 的计算方法对于电气系统的安全性和可靠性至关重要。

在实际工程中,我们需要根据具体的电路参数和要求来选择合适的断路器,并通过严格的短路分断能力ka计算,确保断路器能够有效地保护电气设备和人身安全。

我也建议在进行断路器选型和计算时,可以根据不同的应用场景和要求,进行一定程度的过载试验和短路试验,以验证其性能和可靠性。

断路器分段选型与短路电流的计算

断路器分段选型与短路电流的计算

正确地选择电器设备、设计继电保护和选用限制短路电流的元件.
二.计算条件
1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.
具体规定: 对于3~35KV 级电网中短路电流的计算,可以认为110KV 及以上的系统的容量为无限大.只要计算
35KV 及以下网络元件的阻抗.
变压器低压侧最大短路电流有 60.142KA , 1600KVA 变压器低压 侧最大短路电流有 38.5KA 。可以看出, 2500KVA 变压器低压侧最大短路电流超过了 50KA (低 压断路器极限分断能力 50KV 一档用的最多) , 所以, 业主提出用二台 1600KVA 是非常合理 (也 极为合适)的!!!
va
U2=0.4 KV
高压侧电流 =2500/35/1.732=41.24A 低压侧电流 =2500/0.4/1.732=3608.4A 10KV 变 400V 的变压器,额定容量 3150KVA ,短路阻抗 5.8 ,低压侧额定电流
4546A ,请问变压器的短路容量是多少
以上简明解析,供参考。
这本身就不是一个简单的事!
你既然用到短路电流了,就肯定不是初中阶段的计算了吧
所以 你就不用找省劲的法子了
当然 你也可以找个计算软件嘛 就不用自己计算了
供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电
压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以
低压电网的短路电流计算:
1.短路电流周期分量的计算:
变压器电抗的计算:
Xb=•(Ω)
式中: Ud%——变压器短路阻抗
Ue —— 变压器高压侧额定电压(kV)

设备断路器选型计算方法修订稿

设备断路器选型计算方法修订稿

设备断路器选型计算方法WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-设备断路器选型计算方法当用电回路发生故障和短路时,断路器能够切断用电回路,保护用电设备。

如何选择合适的断路器,其计算方法如下:一、计算计算电流:1)三相负荷时:1.52/cos js js I P φ=⨯;js e P P Kx =⨯;其中,cos φ为功率因数, Kx 为需要系数,可根据《建筑电气常用数据》附表(P 23-27)查出。

由回路的计算电流大小,根据《施耐德电气配电产品选型手册》选择断路器。

依据计算电流从小到大,常用的断路器如下:C65断路器,计算电流不超过40A 的可选用该系列的,具体选型查手册8-16,8-17,8-18;例1: 12js P KW =,cos 0.8φ=;12 1.52/0.822.8js I =⨯=,选断路器时,其额定电流 1.25js I I >;1.25 1.2522.828.5js I I >=⨯=因此,选择的断路器的型号为:C65N-D32A/4P+30mA 。

Compact NS 塑壳断路器,计算电流在450A 以下的,可选用该系列断路器,常用的是NSX100,NSX160,NSX250系列的;例2: 40,cos 0.8js P KW φ==,40 1.52/0.876js I =⨯=,NSX100的满足要求;选断路器时,其额定电流 1.25js I I >,1.25 1.257695js I I >=⨯=因此,选定的断路器型号为NSX100NTM100A/4P 。

注:1、断路器选择应注意按照负荷类型选取特性曲线。

计算机插座回路剩余电流动作装置选用A 型,其他的插座回路选C 型曲线;开水器断路器选用B 型曲线;配电照明回路断路器一般选用C 型曲线;电动机断路器选用D 型曲线;2、确定极性时,要确定设备的极性。

断路器选型及常用运算

断路器选型及常用运算
14
相关参数及选型 3P+N:4个接线L1、L2、L3、N都可过互感器线圈,后 面可以使用三相电,也可以使用单相电,无论三相是 否平衡,漏电开关都不会动作,仅在单相接地或者相 间短路时动作。 4P:能够接入分分断三相线一零线,使用同3P+N,但 4P在切断电路是会切断零线
15
相关参数及选型 额定短路分断能力: 分断能力是指断路器开关的一种特殊功能。 断路器的分断能力是指该断路器安全切断故障电流的 能力(往往也是价格的决定因素),与其额定电流无 必然联系。
13
相关参数及选型
1P:只能接入和分断一火线(相线);
1P+N:同时控制一火线一零线,但只有火线具有正常 分断能力和过载、短路保护功能,零线则只有正常分 断能力;
2P:能接入和分断一火线一零线,且都具有正常分断 能力和过载、短路保护功能;
3P:能接入和分断三相线,只是给纯三相用电设备用 的,相对地或者相间短路时会跳闸,不能有单相负荷, 不然某相对N线有负荷之后,N线回流断路器会作为漏 电流动作。
20
相关参数及选型
A类曲线:脱扣器的脱扣电流为2-3In,左侧曲线是不脱 扣电流2In,右侧曲线是脱扣电流为3In;适用于保护半 导体电子线路,带小功率电源变压器的测量回路或线路 长且电流小的系统。 B类曲线:脱扣器的脱扣电流3-5In,左侧曲线是不脱扣 电流3In,右侧曲线是脱扣电流为5In;适用于保护短路 电流较小的负载。
21
相关参数及选型
C类曲线:脱扣器的脱扣电流5-10In,左侧曲线是不脱扣 电流5In,右侧曲线是脱扣电流为10In;适用于配电保护 线路以及具有较高接通电流的照明线路。 D类曲线:脱扣器的脱扣电流10-20In,左侧曲线是不脱 扣电流10In,右侧曲线是脱扣电流为20In;适用于保护 具有很高冲击电流的设备,如电动机、变压器、电磁阀 等。

机电安装--建筑电气断路器的选型计算

机电安装--建筑电气断路器的选型计算

建筑电气断路器的选型计算一、断路器型号和规格(1)按额定电流分:1、2、3、4、5、6、10、16、16、20、25、32、40、50、60、63、100(A)。

(2)按极数分:单极、二极、三极、四极;(3)按脱扣形式分:C型(5ln~10ln)、D型(10ln~16ln) 每个公司的型号都不尽相同,一般说几极几A的就可以。

小型断路器常见的比较优秀的有:C65、C120、EA9、INT125等系列产品。

参数区别如下:(1)N---分断能力,N为6000A,H为10000A,L为15kA。

(2)C---脱扣曲线,B为电子保护,C为配电保护,D为动力保护。

(3)20A---额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A。

(4)2P---极数,有1、2、3、4极。

二、断路器的参数的选择(1)一般选用原则根据用途选择断路器的型式及极数;根据最大工作电流选择断路器的额定电流;根据需要选择脱扣器的类型,附件的种类和规格。

具体要求是:1)断路器的额定工作电压≥线路额定电压;2)断路器的额定短路通断能力≥线路计算负载电流;3)断路器的额定短路通断能力≥线路中可能出现的最大短路电流(一般按有效值计算);4)线路末端单相对地短路电流≥1.25倍断路器瞬时(或短延时)脱扣整定电流;5)断路器欠压脱扣器额定电压等于线路额定电压;6)断路器的分励脱扣器额定电压等于控制电源电压;7)电动传动机构的额定工作电压等于控制电源电压;8)断路器用于照明电路时,(1)电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

(2)采取断路器作为单台电动机的短路保护时,瞬时脱扣器的整定电流为电动机启动电流的1.35倍(DW系列断路器)或1.7倍(DZ系列断路器)。

(3)采用断路器作为多台电动机的短路保护时,瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流(1.3Imax+(n-1)In)。

断路器选型 短路分断能力ka 计算方法

断路器选型 短路分断能力ka 计算方法

断路器选型短路分断能力ka 计算方法文章标题:深度解析断路器选型与短路分断能力ka的计算方法在工业生产中,电力设备的安全性和可靠性是至关重要的,而断路器作为电路保护装置的一种,其选型和短路分断能力ka的计算方法更是备受关注。

本文将对断路器选型与短路分断能力ka进行全面解析,帮助读者更深入地理解这一重要的电力技术。

一、断路器选型1.1 断路器概述断路器是一种用于保护电路、设备和人员安全的电器设备,当电路中出现过载或短路故障时,断路器能够及时切断电路,防止事故的发生。

在电力系统中,正确选择合适的断路器至关重要。

1.2 断路器选型原则(1)额定电流:根据电路的负荷电流和运行条件,选择具有合适额定电流的断路器,以确保其正常运行。

(2)使用环境:考虑断路器的使用环境,选择适合的防护等级和环境温度范围。

(3)短路分断能力:确保断路器具有足够的短路分断能力来应对不同电路中的短路故障。

1.3 断路器选型方法断路器选型需要考虑诸多因素,包括负载类型、额定电流、短路电流等,可以采用计算和仿真的方法来辅助选择最合适的断路器型号。

二、短路分断能力ka的计算方法2.1 短路分断能力ka的概念短路分断能力ka是衡量断路器对短路电流的承受能力的参数,它代表了断路器在短路情况下能够安全地分断电路的能力。

2.2 短路电流计算方法短路电流的计算是确定断路器短路分断能力ka的重要步骤,可以根据电路的参数和连接方式采用不同的计算方法,例如对称短路电流和不对称短路电流的计算。

2.3 短路分断能力ka的确定确定断路器的短路分断能力ka需要考虑电路的短路电流大小、持续时间、对称成分和不对称成分等因素,以确保断路器在短路情况下能够可靠分断电路。

三、个人观点和理解在断路器选型和短路分断能力ka的计算中,除了符合电气规范和标准的要求外,更重要的是根据具体的电路和使用条件,进行深入分析和综合考虑,以选择合适的断路器和确定合理的短路分断能力ka。

随着电力系统的不断发展,断路器技术也在不断创新和改进,我个人认为在选型和计算中要密切关注最新的技术和标准,以提高电力系统的安全性和可靠性。

断路器的选型方法

断路器的选型方法

断路器的选型方法
1、根据负荷的类型:主要分为配电系统及电动机保护用。

2、根据负荷的容量:选择断路器额定电流大于负荷工作电流。

3、根据短路电流选择:断路器额定运行短路分断能力大于线路预期短路电流值。

断路器的短路分断能力决定了断路器的可靠性,但在保证线路安全性的情况,不必一味追求高分断性,以造成浪费。

断路器的选型注意事项
1、分断能力的不同
断路器分断能力有两个重要指标:额定运行短路分断能力Ics(按规定的实验程序所规定的条件,包括断路器继续承载其额定电流能力的分断能力)和额定极限短路分断能力Icu(按规定的实验程序所规定的条件,包括断路器继续承载其额定电流能力的分断能力)。

两者的区别在于额定极限短路分断能力是指断路器在分断了出线端三相短路电流后还可以再运行并再分断这一短路电流一次,至于以后是否能正常接通和分断,不予以保证。

而额定运行短路分断能力则需在以上情况下仍能多次正常分断。

2、断路器间的配合使用
单一断路器的选择直接影响整体配件线路及导线截面的选择。

需根据系统的整体组成选择断路器。

以做到线路任一点产生故障可由相邻上一级断路器消除故障。

以上小编为大家科普了断路器的选型方法以及选型注意事项,断路器的主要作用有:1.正常情况下接通和断开高压电路中的空载及负荷电流;2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行。

可以看出断路器和我们日常生活息息相关,正确地选择和使用断路器是必须的,希望大家在进行断路器选型的时候能够根据实际情况选择合适的产品。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

设备断路器选型计算方法
当用电回路发生故障和短路时,断路器能够切断用电回路,保护用电设备。

如何选择合适的断路器,其计算方法如下:
一、计算计算电流:
1)三相负荷时:
1.52/cos js js I P φ=⨯;
js e P P Kx =⨯;
其中,cos φ为功率因数, Kx 为需要系数,可根据《建筑电气常用数据》附表(P 23-27)查出。

由回路的计算电流大小,根据《施耐德电气配电产品选型手册》选择断路器。

依据计算电流从小到大,常用的断路器如下:
C65断路器,计算电流不超过40A 的可选用该系列的,具体选型查手册8-16,8-17,8-18;
例1: 12js P KW =,cos 0.8φ=;
12 1.52/0.822.8js I =⨯=,
选断路器时,其额定电流 1.25js I I >;
因此,选择的断路器的型号为:C65N-D32A/4P+30mA 。

Compact NS 塑壳断路器,计算电流在450A 以下的,可选用该系列断路器,常用的是NSX100,NSX160,NSX250系列的;
例2: 40,cos 0.8js P KW φ==,
40 1.52/0.876js I =⨯=,
NSX100的满足要求;
选断路器时,其额定电流 1.25js I I >,
因此,选定的断路器型号为NSX100NTM100A/4P 。

注:1、断路器选择应注意按照负荷类型选取特性曲线。

计算机插座回路剩余电流动作装置选用A 型,其他的插座回路选C 型曲线;开水器断路器选用B 型曲线;配电照明回路断路器一般选用C 型曲线;电动机断路器选用D 型曲线;
2、确定极性时,要确定设备的极性。

设备本身带有自控制功能,在一定条件下,能够实现自我切断,极性选择为4P ,带漏电保护时(+30mA/100mA),
极性也是4P 。

其他情况下为3P 。

3、选择TM (热磁脱扣单元)原因在于,价格便宜。

2)单相负荷时:
4.55/cos js js I P φ=⨯;
js e P P Kx =⨯;
根据计算电流大小选择合适的断路器
例3: 3,cos 0.8,js P KW φ==
3 4.55/0.817.0625js I =⨯=;
选断路器时,其额定电流 1.25js I I >;
因此选定的断路器型号为C65N-C25A/2P+30mA
注:1、单相负荷回路,极性通常选择为2P ,脱口曲线通常是C 型;
2、负荷回路中都是单相负荷时,做照明时,通常选C10系列的,做插座时,通常选C20系列的;
3、由配电箱引出的负荷回路中既有单相回路,又有三相回路时,所有的单相回路按123,,,l l l 分组排列,若有剩余,设置成预留回路,分别将所有123,,,l l l 相加,三个和值尽量差别较小。

取最大和值的3倍,再与三相负荷回路的计算功率求和,得出配电箱上的计算功率,进而选出配电箱进线电路上断路器的型号。

二、确定电线标称截面
参考《建筑电气常用数据》(P 48)表6.3,单相负荷时,由配电箱到负荷回路是3根线,同理,三相负荷时,选择5根线。

确定电线标称截面时依据如下: 环境温度选择40℃,导体工作温度选择90℃,电线根数选择3,电流选择参考1.25js I I >,考虑到实际情况,选择的标称截面对应的电流值要大于I 。

注:1、配电箱回路最小截面是10;
2、截面>16时,例如经查表确定三相负荷回路导线截面是70,不能写成570⨯的形式,正确写法为:370235⨯+⨯,两个截面是2倍关系。

三、确定电线/电缆的穿管半径
根据查出的电线标称截面,确定电线/电缆的穿管半径。

电线的穿管半径参考《建筑电气常用数据》(P 71-72)表6-37和6-35,楼层配电箱电力电缆的穿管半径参考《建筑电气常用数据》(P 74)表6-42,条件是一个弯曲时。

四、线路及导线敷设
变压器二次侧至用电设备之间配电级数不宜超过三级,每一楼层是否设楼层集中配电箱,根据实际情况确定。

负荷回路电线的敷设方式参考《建筑电气工程
设计常用图形和文字符号》(P68)——导线敷设部位的标注,配电箱回路的敷设方式参考《建筑电气工程设计常用图形和文字符号》(P68)——线路敷设方式的标注。

干线断路器选型的话,计算电流×1.25。

相关文档
最新文档
