电工技术(第4版_席时达)资源 31130 参考试题
电工四级复习题(附参考答案)
电工四级复习题（附参考答案）一、单选题（共78题，每题1分，共78分）1.三相电动势到达最大的顺序是不同的，这种达到最大值的先后次序，称三相电源的相序，相序为U-V-W-U，称为()。
A、相序B、正序C、负序D、逆序正确答案：B2.测量电力电缆绝缘电阻时，1000V及以上的电缆用2500V兆欧表，摇速达120转/分后，应读取()以后的数值。
A、0.5分钟B、2分钟C、3分钟D、1分钟正确答案：D3.测直流电能的直流电能表，通常采用()测量机构。
A、电磁系B、感应系C、静电系D、电动系正确答案：D4.若变压器的额定容量是Ps，功率因数是0.8，则其额定有功功率是()。
A、0.64PsB、PsC、0.8PsD、1.25Ps正确答案：C5.按工时额定时间的组成，作业时间分为基本时间和辅助时间，下列()。
A、机加工电钻钻孔时间B、机加工时机床自动走刀时间C、在金属切削加工中退刀时间D、铿时间正确答案：D6.三相铁芯式变压器是由铁辄把三相()联在一起的三相变压器。
A、绕组和铁芯B、上述说法都不对C、绕组D、铁芯正确答案：D7.管型避雷器由()组成。
A、火花间隙和产气管B、产气管，内部间隙和非线性电阻串联C、产气管，内部间隙和外部间隙D、火花间隙和非线性电阻串联正确答案：C8.在检修电视机或电子仪器设备等故障时，常用()来缩小故障范围。
A、替代法进行元件或集成块或某块电路板单元的替换B、替代法进行某块电路板单元的替换C、替代法进行元件或集成块的替换D、替代法进行集成块的替换正确答案：A9.直流电动机采用电枢回路串电阻启动，应把启动电流限制在额定电流的()倍。
A、2~2.5B、1~2C、3~4D、4~5正确答案：A10.低频信号发生器开机后()即可使用。
A、加热1小时后B、加热1分钟后C、很快D、加热20分钟后正确答案：D11.正弦交流电压U=100Sin（628+60°）V，它的频率为()。
A、100HZB、50HZC、60HZD、628HZ正确答案：A12.室内变压器的正常过负荷值不得超过其额定容量的()。
电工技术(第四版高教版)思考题及习题解答：第九章 继电-接触器控制 席时达 编.doc
第九章继电-接触器控制思考题解答9-1-1一个复合按钮的动合触点和动断触点有可能同时闭合或同时断开吗？[答]由教材图9-1-5复合按钮的结构可知，当按钮被按下，动触片移动时，是先断开动断触点，后接通动合触点的，在动触片移动的过程中有一段很短的时间内动断触点和动合触点是同时断开的；当松开按钮时，是动合触点先复位断开，然后动断触点再复位闭合，中间也有一段很短的时间内动断触点和动合触点是同时断开的。
所以复合按钮的动断触点和动合触点只可能同时断开，而不可能同时闭合。
9-2-1 能否直接用按钮来控制三相笼型异步电动机主电路的通/断？为什么？[答]不能，理由有二：1. 三相笼型异步电动机主电路有三根电线，需用三只按钮同步控制，显然不合适；2. 按钮触点的允许通过电流一般不超过5A，而三相异步电动机的额定电流一般都超过此值，起动电流则更大。
9-2-2 在图9-1的电动机起、停控制控制电路中已装有接触器ＫＭ，为什么还要装一个隔离开关ＱS？它们的作用有何不同？图9-1[答] 接触器ＫＭ是控制电动机起、停的电器，而刀开关ＱS是隔离开关，它的作用是在检修时隔离电源以保安全，两者不能互相替代。
9-2-3 在图9-1中，如果将隔离开关QS下面的三个熔断器改接到隔离器上面的电源线上是否合适？为什么？[答]通常熔断器安装在刀开关的下方，是为了在更换熔丝时便于与电源隔离以确保安全，如果将刀开关下面的三个熔断器改接到刀开关上面的电源线上，则在更换熔丝时将带电操作，因此从安全方面考虑是不合适的。
9-2-4 按图9-1所示的三相异步电动机起、停控制电路接好线，通电操作时如果出现以下两种情况，试分析问题可能出在哪部分：(1) 按下起动按钮SBst ，接触器KM已经动作，但电动机不转或转得很慢并发出嗡嗡声；(2)当电动机已经起动后，松开起动按钮SBst ，电动机不能继续运转。
[答] (1) 按下起动按钮SBst，接触器ＫＭ已经动作，说明控制电路正常，但电动机不转或转得很慢并发出嗡嗡声.，说明三相电动机未通电或处于单相运行状态，可见问题出在主电路，可能是主电路中未接控制电路一相（图9-1中的L1相）的熔断器熔断，或是主电路中某处线路未接好或接触不良。
电工技术(第四版高教版)思考题及习题解答：第三章 动态电路的暂态分析 席时达 编.doc
第三章 动态电路的暂态分析 3-1-1 电路如图3-1所示，在t = 0时合上开关，已知u C (0-) =0，i L (0-)=0，则u C (0+)、i L (0+)、u L (0+)、u R (0+)各为多少？[答] 根据换路定律：u C (0+) = u C (0-) =0，；i L (0+)=i L (0-)=0。
在开关合上的一瞬间，电容相当于短路，电感相当于开路，故u L (0+)=U S ；u R (0+)=0。
3-1-2 在图3-2中，如果U =10V ，R =5Ω，设二极管的正向电阻为零，反向电阻为无穷大。
则在开关Ｓ打开瞬间电感两端的电压是多少？[答] 由于开关Ｓ打开瞬i L (0+)=i L (0-)=R U =510A=2A ，根据基尔霍夫电压定律可得电感两端的电压是u L (0+)= u D (0+)+ u R (0+)= i L (0+)×R D + i L (0+)×R =0+2A ×5Ω=10V3-3-1 电容的初始电压越高，是否放电的时间越长？[答] 不对，电容放电时间的长短只与时间常数τ=RC 有关，而与电容初始电压的高低无关。
3-3-2 已测得某电路在换路后的输出电流随时间变化曲线如图3-3所示。
试指出该电路的时间常数τ大约是多少。
[答] 这是一条电流从初始值按指数规律衰减而趋于零的曲线，其时间常数τ等于初始值思考题解答 图3-3 0 2 4 6 8 2 46810i /mAt /s (a) 02 4 6 8 24 6 8 10 i /mA t /s τ 3.68(b) ii iii L 图3-1 图3-2下降了总变化量的63.2%所需的时间。
电流初始值为10mA，故下降到3.68 mA所需的时间即为时间常数τ。
据此作图如图3-3（b）所示，可知τ大约为2.7s左右。
3-3-3 在图3-4中，开关长期合在A上，如在ｔ＝0时把它合到B上。

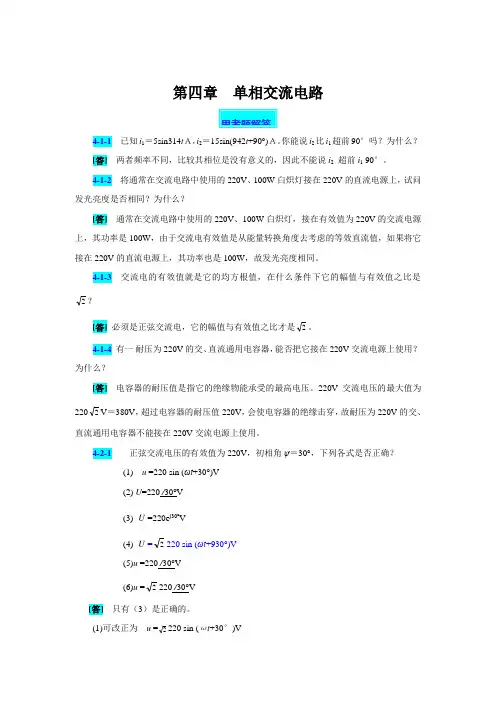

电工技术(第四版高教版)思考题及习题解答：第四章 单相交流电路 席时达 编
第四章单相交流电路4-1-1 已知i1＝5sin314tＡ，i2＝15sin(942t+90°)Ａ。
你能说i2比i1超前90°吗？为什么？[答]两者频率不同，比较其相位是没有意义的，因此不能说i2超前i1 90°。
4-1-2 将通常在交流电路中使用的220V、100W白炽灯接在220V的直流电源上，试问发光亮度是否相同？为什么？[答]通常在交流电路中使用的220V、100W白炽灯，接在有效值为220V的交流电源上，其功率是100W，由于交流电有效值是从能量转换角度去考虑的等效直流值，如果将它接在220V的直流电源上，其功率也是100W，故发光亮度相同。
4-1-3 交流电的有效值就是它的均方根值，在什么条件下它的幅值与有效值之比是2？[答]必须是正弦交流电，它的幅值与有效值之比才是2。
4-1-4 有一耐压为220V的交、直流通用电容器，能否把它接在220V交流电源上使用？为什么？[答]电容器的耐压值是指它的绝缘物能承受的最高电压。
220V交流电压的最大值为2202V＝380V，超过电容器的耐压值220V，会使电容器的绝缘击穿，故耐压为220V的交、直流通用电容器不能接在220V交流电源上使用。
4-2-1 正弦交流电压的有效值为220V，初相角ψ＝30°，下列各式是否正确？(1) u =220 sin (ωt+30°)V(2) U=220 /30°V(3).U=220e j30°V(4).U=2220 sin (ωt+930°)V(5)u =220 /30°V(6)u =2220 /30°V[答]只有（3）是正确的。
(1)可改正为u =2220 sin (ωt+30°)V思考题解答(2) 可改正为 ·.U =220 /30°V (4) 可改正为 u =2220 sin (ωt +30°)V(5)可改正为 .U =220 /30°V(6) 可改正为 .U m =2220 /30°V4-2-2 已知İ＝10/30°Ａ，试将下列各相量用对应的时间函数来表示（角频率为ω）：(1) İ(2) j İ(3) －j İ 。
电工电子技术基础(第四版)练习题题库及答案
电工电子技术基础（第四版）练习题题库及答案第1章答案：1.√， 2. √ ，3.√， 4.√ ，5.×， 6.√ ，7.√，8. √，9.√ ，10 ×，11√，12. √。
答案：解：根据I=Q/t已知在1min内通过导体的电量是6000C，有I=Q/t=6000/60=100A.当时间为1s，通过导体的电量是6000C时，I=Q/t=6000/1=6000A答案：通过A1、A2的电流相等，B点电位最高，D点电位最低答案：将铜和铝导线参数代入公式计算得：R铜=8.7Ω，R铝=14.5ΩR铜= R铝=3.23mm2求得：A铝答案：根据功率公式：P=U2/R，R=U2 / P已知P1=P2=40W，U1=36V，U2=12V则R1=32.4Ω ，R2=3.6Ω将两只白炽灯串联后接于48V 的电源上，通过它们的电流相同，据串联电阻分压公式，则R1上分得的电压为U1′=48×32.4/(32.4+3.6)=43.2V>36V所以工作电压为36V的白炽灯超过了额定值，因为过载工作中会损坏。
答案：根据R =U 2/P ，I =U/R ，求得下列参数： （1）U =220V ，P =100W ， R =484Ω I =0.45A （2）U =220V ，P =60W ， R =806.7Ω I =0.27A （3） U =2.5V ，P =0.75W ， R =8.3Ω ，I =0.3A根据上述求得参数，大家进行比较，已得到概念的澄清。
答案：根据P =I 2R ，且已知R =4.7KΩ，I =10mA ，所以P =0.47W 。
所以应该选用P N ≥1/2W 的电阻。
答案： 解法1:根据P =UI=I 2R=U 2/R ，求得R 3中电流为：A 4304803===RP I R 2中电流为：I 2=（4×30）/20=6A ，总电流为：10A 总电源发出的功率为：P =P 1+P 2+P 3= 50+720+480=1250W 解法2：R 总=R 1+R 2R 3/（R 2+R 3）=12.5Ω，则I=E/R 总，P 3=[I ×20/(20+30)]2×30，解得E =125V ，P 总=1250W答案：R 灯总=400/14=28.57Ω，R 电炉=U 2/P =66.67Ω，I 电炉=U /R =3=I 总×28.57/（28.57+66.67），I 总=10AU =I 总×0.2×2+200=204V E 0=204+I 总×0.1=205V答案：根据P=UI即120+130+720+500+1200+1200+1000=220×I 总，解得I 总=22.14A,用电度数=（0.12+1.2）×12+(0.13+1.2)×3+0.72×1/3+0.04×4+0.2×1 =20.43kW.h （度） 应付电费=20.43×0.6=12.6元答案：根据R 0I 0+R 1I 0=10，得R 1=19880Ω，P 1=I 2R 1=0.00497W据I 0(R 0+R 1+R 2)=50,得R 2=80000Ω, P 2=I 2R 2=0.02W答案：根据（I 1-I 0）R 1=I 0R 0，得R 1=1Ω答案：（a）图变为（a）图变为（c）图变为答案：答案：答案：设回路绕行方向为顺时针，列方程如下：I1+I2=I3 ①R1I1-R2I2+E2-E1=0 ②R3I3+R2I2-E2=0 ③解之得：I1=1.2A I2= -0.4A I3=0.8A答案：C总=C1+C2+C3=10+22+47=79 μＦq总=U C总=100×79=0.0079C答案：所以均能正常工作。
四级电工考试试题及答案
四级电工考试试题及答案1.单选题1) 下列哪个元件是用来调节电压的？A. 电阻B. 电感C. 电容D. 变压器答案：D2) 下面哪一种电路可用于将交流电转换为直流电？A. 电容滤波电路B. 电感滤波电路C. 整流电路D. 放大电路答案：C3) 以下哪种保护器件可以过载保护电路？A. 电阻B. 熔断器C. 开关D. 感应电动机答案：B4) 如何安全处理电路中的电容器？A. 使用绝缘工具B. 短路电容器C. 关闭电源并等待电容器自然放电D. 将电容器与电源断开连接并短路答案：C5) 把带电设备接地是为了什么？A. 防止触电事故B. 提供电力供应C. 保持电容器的工作状态D. 提高电流答案：A2.多选题1) 根据电流的传输方式，电路可以分为哪几种类型？（多选）A. 串联电路B. 并联电路C. 混合电路D. 开关电路答案：A、B、C2) 下列哪些是导致电路故障的常见原因？（多选）A. 电流过载B. 短路C. 电压过低D. 漏电答案：A、B、D3) 以下哪些环境条件会影响电器设备的工作？（多选）A. 温度B. 湿度C. 压力D. 光照强度答案：A、B4) 以下哪些安全措施可以防止电触点火花和电弧？（多选）A. 定期检查电气设备B. 使用防爆设备C. 避免潮湿环境D. 使用绝缘手套和鞋套答案：A、B、C5) 下列哪些是常见的电工测量仪器？（多选）A. 万用表B. 高压测试仪C. 示波器D. 电流表答案：A、C、D3.填空题1) 电流的单位是________。
答案：安培（A）2) 电阻的单位是________。
答案：欧姆（Ω）3) 电压的单位是________。
答案：伏特（V）4) 欧姆定律可以写为__________。
答案：U = I × R5) 电流的方向是由_________电势高的地方流向__________电势低的地方。
答案：正向；负向4.简答题1) 简述直流电和交流电的区别。
答案：直流电是电流方向恒定的电流，而交流电是周期性变化方向的电流。
电工技术第四版思考题、习题解答与小试题库
内容提要本书内容分为两部分：前部分是思考题与习题解答，后部分是小试题库。
前部分包括《电工技术》第四版中全部思考题和习题的详细解答，后部分精选了300道左右的试题，题型分“单项选择题”、“填空题”和“计算、作图及简答题”三种，内容涉及《电工技术》第四版全书各个章节，并附有全部答案。
Ⅰ.思考题与习题解答第一章 电路的基础知识 1-1-1 图1-1中的电炉发生碰线事故时，有什么后果？如果熔断器没有熔断，电炉中的电热丝会烧断吗？为什么？[答] 图1-1-10中的电炉发生碰线事故时，由于短路电流I S 很大，正常情况下线路上的熔断器会被熔断。
如果熔断器没有熔断，则电源和线路上的其它设备（例如电源、开关、电线等）可能被烧毁，但由于负载被短路，负载上的电流Ｉ＝0，故电炉中的电热丝不会被烧毁。
1-2-1 计算电路中某点的电位可否“反走”。
即从该点出发，沿着任选的一条路径“走”到参考点？这样走如何计算电位？[答] 计算电路中某点的电位可以“反走”。
即从该点出发，沿着任选的一条路径“走”到参考点，遇到电位降低取正值，遇到电位升高取负值，累计其代数和就是该点的电位。
1-2-2 指出图1-2所示电路中A 、B 、C 三点的电位。
[答] A 、B 、C 三点的电位分别为：(a) 图：6V 、3V 、0V ； (b)图：4V 、0V 、-2V ； (c)图：开关S 断开时6V 、6V 、0V ；开关S 闭合时6V 、2V 、2V ； (d)图：12V 、4V 、0V ； (e)图：6V 、-2V 、-6V 。
1-2-3 在检修电子仪器时,说明书上附有线路图，其中某一局部线路如图1-3所示。
用电压表测量发现ＵAB ＝3V ，思考题解答图1-2图1-1ＵBC ＝1V ，ＵCD =0，ＵDE ＝2V ，ＵAE ＝6Ｖ。
试判断线路中可能出现的故障是什么？[答] 由ＵBC ＝1V ，ＵDE ＝2V 可知电阻R 2、R 4支路上有电流通过，而ＵCD =0，故判定电阻R 3短路。
电工技术(第四版高教版)思考题及习题解答：第五章 三相交流电路 席时达 编.doc
第五章 三相交流电路 5-1-1 在图5-1中，如果发电机的转子逆时针旋转，三相电动势的相序如何？[答] 相序为1→3→2。
5-1-2 已知星形联接的三相电源中u 23=2202sin(ωt －90°)V ，相序为1→2→3。
试写出u 12 、u 31U 、u 1、u 2 、u 3的表达式。
[答] ｕ12= 2202sin(ωt －90°+120°)V= 2202sin(ωt +30°)Vｕ31= 2202sin(ωt －90°－120°)V= 2202sin(ωt －210°)V=2 220sin(ωt +150°)Vｕ1= 2202/3sin(ωt +30°-30°)V= 1272sin ωt Vｕ2 = 1272sin(ωt -120°)Vｕ3= 1272sin(ωt -240°)V = 1272sin(ωt +120°)V5-2-1 若三相负载的阻抗相等，即｜ＺU ｜＝｜ＺV ｜＝｜ＺW ｜，能否说这三相负载一定是对称的呢？为什么？[答] 仅三相负载的阻抗相等，不能说这三相负载一定是对称的，还必须三相负载的阻抗角也相等，才能说这三相负载是对称的。
5-2-2 试判断下列结论是否正确：(1) 当负载作星形联接时，必须有中性线;(2) 当负载作星形联接时，线电流必等于负载相电流;(3) 当负载作星形联接时，电源线电压必为各相负载电压的3倍[答] (1) 不对，当负载作星形联接时，如果三相负载对称，就不需要中性线。
思考题解答 图5-1 U 2 U 1V 1 V 2 W 1W 2ωe 1e 2 e 3(2) 对的。
(3) 当负载作星形联接时，如果接有中性线，则电源线电压必为负载相电压的3倍；但如果没有接中性线，且三相负载又不对称，则电源线电压就不是负载相电压的3倍。
故该结论是错的。
《电工技术(第4版)》习题答案 第7章 交流电动机习题
思考与习题一、填空题1．三相异步电动机按转子结构的不同可分为 和 异步电动机两大类。
2．异步电动机的两个基本组成部分： 和 。
3．异步电动机的定子由 、 和 等部分组成。
4．异步电动机的转子由 、 和 等部件组成。
5．合成磁势的旋转速度，仅决定于定子电流的 和 。
6． 与 之比，称为异步电动机的转差率。
7．电磁转矩是 与 的主磁通相互作用而产生的。
8．随着 的增加， 略有下降，所以异步电动机具有硬的机械特性。
9．异步电动机中的损耗可分为 和 两部分。
10． 、 的铜耗和附加损耗随负载而变，称为可变损耗。
11．三相异步电动机的启动性能主要是指 和 。
12．直接启动就是利用 或 把电动机直接接到电网上启动。
13．异步电动机的降压启动有 、 、 、 四种。
14．星形-三角形降压启动靠改变 的接法来降低电压。
15．三相绕组式异步电动机的启动有 、 。
16．三相异步电动机的调速方法有 、 、 三种调速。
17．变极调速方法的优点是 、 、 。
18．变频调速方法可以得到 、 和 的机械特性。
19．异步电动机的制动状态有 、 和 3种。
20．异步电动机的 与 的方向相反时，电动机即进入反接制动状态。
二、选择题1．经常启动的电动机直接启动时引起的电压降不的超过（ ）。
A 5%B 10%C 15%D 20%2．星形-三角形降压启动的电压只有直接启动电压的（ ）。
A 1/3B 1/2C 31D 33.三相异步电动机的转差率计算公式是______。
（0n ：旋转磁场的转速，n ：转子转速）A ．00/)(n n n s −=B ．n n n s /)(0+=C ．)/(00n n n s −=D ．)/(0n n n s += 4.三相异步电动机的转速越高，则其转差率绝对值越______。
A ．小B ．大C ．不变D ．不一定5.三相对称电流电加在三相异步电动机的定子端，将会产生______。
A ．静止磁场B ．脉动磁场C ．旋转圆形磁场D ．旋转椭圆形磁场6.一般三相异步电动机在起动瞬间的转差率______，在空载时的转差率______，在额定负载时的转差率为______。
电工技术(第四版高教版)思考题及习题解答：第一章 电路的基础知识 席时达 编.doc
Ⅰ.思考题与习题解答第一章 电路的基础知识 1-1-1 图1-1中的电炉发生碰线事故时，有什么后果？如果熔断器没有熔断，电炉中的电热丝会烧断吗？为什么？[答] 图1-1-10中的电炉发生碰线事故时，由于短路电流I S 很大，正常情况下线路上的熔断器会被熔断。
如果熔断器没有熔断，则电源和线路上的其它设备（例如电源、开关、电线等）可能被烧毁，但由于负载被短路，负载上的电流Ｉ＝0，故电炉中的电热丝不会被烧毁。
1-2-1 计算电路中某点的电位可否“反走”。
即从该点出发，沿着任选的一条路径“走”到参考点？这样走如何计算电位？[答] 计算电路中某点的电位可以“反走”。
即从该点出发，沿着任选的一条路径“走”到参考点，遇到电位降低取正值，遇到电位升高取负值，累计其代数和就是该点的电位。
1-2-2 指出图1-2所示电路中A 、B 、C 三点的电位。
[答] A 、B 、C 三点的电位分别为：(a) 图：6V 、3V 、0V ； (b)图：4V 、0V 、-2V ； (c)图：开关S 断开时6V 、6V 、0V ；开关S 闭合时6V 、2V 、2V ； (d)图：12V 、4V 、0V ； (e)图：6V 、-2V 、-6V 。
1-2-3 在检修电子仪器时,说明书上附有线路图，其中思考题解答图1-2图1-3图图1-1某一局部线路如图1-3所示。
用电压表测量发现ＵAB ＝3V ，ＵBC ＝1V ，ＵCD =0，ＵDE ＝2V ，ＵAE ＝6Ｖ。
试判断线路中可能出现的故障是什么？[答] 由ＵBC ＝1V ，ＵDE ＝2V 可知电阻R 2、R 4支路上有电流通过，而ＵCD =0，故判定电阻R 3短路。
1-2-4 上题的线路故障可否用测量电位的方法进行判断？如何测量？最少需要测量几点电位？ [答] 可以用测量电位的方法进行判断。
只需测出Ｂ、Ｃ、Ｄ三点的电位，就可知R 3支路上有电流，而R 3电阻短路。
1-2-5 在图1-4所示电路中，已知U ＝－10V ，Ｉ＝2A ，试问Ａ、Ｂ两点，哪点电位高？元件Ｐ是电源还是负载？[答] 因U 为负值，电压的实际方向与参考方向相反，故b 点电位高。
电工四级试题(附答案)
电工四级试题（附答案）一、单选题（共78题，每题1分，共78分）1.楞次定律是反映()方向的。
A、感应电动势B、电流C、电压D、磁通正确答案：A2.如果职工缺乏应有的( )观念，违章违纪，不仅使旅客、货主得不到满意的服务，甚至可能会发生事故，造成车毁人亡的严重后果。
A、遵纪守法B、质量第一C、安全第一D、职业道德正确答案：D3.交流电流表的标尺是按()进行刻度的。
A、有效值B、平均值C、瞬时值D、最大值正确答案：A4.改善电压偏差的主要措施有()。
A、提高自然功率因数，合理进行无功补偿B、采用有载调压变压器C、合理减少线路阻抗D、上述说法都对正确答案：D5.单稳态电路的初始状态是()。
A、两个管子都处于饱和状态B、两个管子都处于截止状态C、一个管子处于截止，一个管子处于饱和D、两个管子都处于暂稳态正确答案：C6.进行变压器耐压试验时，若试验中无击穿现象，要把变压器试验电压均匀降低，大约在5秒内降低到试验电压的()%或更少，再切断电源。
A、55B、15C、25D、45正确答案：C7.TTL“与非”门电路的输入输出逻辑关系是()。
A、与B、或非C、与非D、非正确答案：C8.在中、小型电力变压器的定期维护中，若发现瓷套管()，只需做简单处理而不需更换。
A、有裂纹B、有放电痕迹C、不清洁D、螺纹损坏正确答案：C9.已知正弦交流电压u＝220sin(314t－30°)则其角频率为()。
A、50B、220C、30D、100π正确答案：D10.在星形联接的三相对称电路中，相电流与线电流的相位关系是()。
A、相电流后线电流60°B、相电流与线电流同相C、相电流滞后线电流30°D、相电流超前线电流30°正确答案：B11.对功率放大电路最基本的要求是()。
A、输出信号电压大B、输出信号电流大C、输出信号电压和电流均大D、输出信号电压大`电流小正确答案：C12.交流接触器在检修时，发现短路环损坏，该接触器()使用。
电工技术(第四版高教版)思考题及习题解答：第二章 电路分析方法 席时达 编.doc
第二章电路分析方法2-1-1 图2-1中两个电路Ｎ1、Ｎ2，一个是1Ｖ的电压源，一个是1Ａ的电流源，当接入1Ω电阻时，显然，两个电路输出的电压都是1Ｖ，电流都是1Ａ，功率当然也是1W。
那么，能不能说这两个电路是等效的呢？[答] 只能说这两个电路对1Ω的负载等效，但它们的外特性并不相同，故不能说这两个电路是等效的。
2-1-2一只220V、40W的白炽灯与一只220V、100W的白炽灯并联接于220V的电源上，哪个亮？若串联接于220V的电源上，哪个亮？为什么？[答]一只220V、40W的白炽灯与一只220V、100W的白炽灯并联接于220V的电源上，两个灯所接的电压都符合额定电压，故都能正常工作，这时100W的灯较亮；若串联接于220V的电源上，两个灯分到的电压之和等于220V，每个都低于额定电压，故不能正常工作，这时40W的灯相对较亮，因为串联的电流相等，而40W白炽灯的电阻较大，故取用的功率也相对较大。
2-1-3通常电灯开得越多，总负载电阻越大还是越小？总负载越大还是越小？为什么？[答]通常电灯开得越多，总负载电阻越小，总负载越大。
因为通常电灯都是并联的，并联的电阻越多，其等效电阻（即总负载电阻）越小，总电流越大，消耗的总功率也越大，即总负载越大。
2-1-4 求图2-2 (a)、(b)两个电路中A、B间的等效电阻R AB。
思考题解答图2-1[答] 将图2-2重新画成如图2-3所示，即可得(a) R AB =4444+⨯Ω+8888⨯⨯Ω=2Ω+4Ω=6Ω (b) R AB =36Ω＋6＝8Ω2-1-5 图2-4所示各电路中的电压Ｕ或电流Ｉ是多少？[答] (a)多个相同理想电压源并联，其等效电压源的电压等于每一个理想电压源的电压。
故Ｕ＝10V 。
(b) 理想电压源与非理想电压源支路并联，其等效电路就是原来的理想电压源。
故Ｕ＝10V 。
(c) 多个相同理想电流源串联，其等效理想电流源的电流等于每一个理想电流源的电流。
《电工技术(第4版)》习题答案 第8章 供电与安全用电习题
第8章供电与安全用电习题一、填空1.把电能从发电厂传输到用户要通过的导线系统称为。
2.我们把发电厂、和用户组成的统一整体称电力系统。
3.按照消耗功率的性质，用电负荷分为和。
4.工厂企业供电电压等级主要是由其用电容量的大小和等因素决定。
5.触电的伤亡程度主要决定于通过人体的电流、和。
6.触电有、、和接触异常带电的设备触电。
7.对中点接地的三相四线制系统，电力装置宜采用。
二、选择1.在现代的电力系统中，主要仍以发电和发电为主。
A．火力，水力 B.风力，火力 C.风力，水力2.负荷停电后，将引起主要设备损坏、产品的大量报废或大量减产。
A．一级 B.二级 C.三级3.接在电力系统各级电力网上的一切用电设备所需用的功率称。
A．用户 B.用电负荷C.电力网4.工企变、配电站供电时，适用于周围环境空旷和投资较小的地方。
A．电缆引入 B.用电负荷 C.电力网5．人体的电阻越，通入的电流越小，时间越短，伤害程度也越轻。
A．0 B.小 C.大6．中性点绝缘的系统不能用。
A．保护接地 B.工作接地 C.保护接零三、思考与计算1．为什么远距离输电要采用高电压？2．为保证工厂企业的正常生产和生活，对工企业供配电系统的基本要求是什么？3．试说明安全用电的意义及安全用电的措施。
4．在同一供电系统中，为什么不能同时采用保护接地和保护接零？5．为什么中性点接地的系统中采用保护接地而不是采用保护接零的保护方式？6．试说明工作接地、保护接地和保护接零的区别。
7．工作接地的主要目的是什么？8.节约用电的措施有哪些？。
电工技术(第四版高教版)思考题及习题解答：第六章 安全用电 席时达 编.doc
第六章 安全用电 6-1-1 为什么鸟停在一根高压裸线上不会触电，而人站在地上碰到220V 的单根电线却有触电的危险?[答] 鸟停在一根高压裸线上没有形成通电回路，故不会触电，而站在地上的人碰到220V 的单根电线，则能与大地形成回路，故有单相触电的危险。
6-1-2 如图6-1所示，直流发电机的两根端线都不接地，当人体与单根端线接触时，是否会触电？[答] 直流发电机的两根端线都不接地，则人体与单根端线接触时不会触电，因为导线与地面之间存在的分布电容对直流电来说，相当于开路，故不会形成触电回路。
6-2-1 场地绝缘可防止哪些方式的触电事故？场地绝缘可防止的触电方式主要有以下三种：1. 在设备正常情况下，人体接触一根相线发生单相触电；2. 设备发生故障，外壳带电的情况下，人体接触故障设备外壳触电；3. 跨步电压触电；6-2-2 在三相四线制供电系统中，作星形联结的三相对称负载，正常情况下其中性线上没有电流，中性线就没有存在的必要。
在三相五线制供电系统中，正常情况下PE 线上也没有电流，那么，PE 线有存在的必要吗？为什么？[答] 在三相四线制供电系统中，中性线是星形联结的三相负载电流的公共通道，İN =İ1+ İ2+ İ3 。
如果三相负载对称，则İN =0，正常情况下中性线上没有电流流过，中性线不起作用，自然没有存在的必要。
而在三相五线制供电系统中，PE 线是为设备发生故障时提供通路形成单相短路，将熔丝烧断或造成跳闸，是保护零线，虽然正常情况下PE 线上也没有电流，但它是万一设备发生故障时人身安全的保证，因此有存在的必要。
6-2-3 图6-2中试验开关由一个电阻和一个按钮串联而成，是什么工作原理？[答] 正常工作时由于通过互感器环形铁心内的所有思考题解答图6-1试验开二图6-2导线中电流的相量和等于零，故互感器的二次绕组没有电流，漏电保护器保持在正常供电状态。
当按下试验开关时，相线与零线通过电阻形成回路，有电流通过，使环形铁心内导线的电流相量和不再等于零，相当于有漏电流I 0分流入地，产生脱扣动作将电源切断。
电工四级习题与参考答案
电工四级习题与参考答案一、单选题（共78题，每题1分，共78分）1.生产第一线的质量管理叫()。
A、生产计划管理B、生产现场管理C、生产现场质量管理D、生产现场设备管理正确答案：C2.高压负荷开关的用途是()。
A、既能切断负载电流又能切断故障电流B、主要用来切断和闭合线路的额定电流C、用来切断短路故障电流D、用来切断空载电流正确答案：B3.功率在1千瓦以上的直流电机作耐压试验时，成品试验电压为()伏。
A、2UN+1000B、500C、1000D、2UN+500正确答案：A4.符合“或”逻辑关系的表达式是()。
A、110B、1+1=10C、1+1=2D、1+1=1正确答案：D5.某导体电阻为1欧，通过它的电流为1安，那么通电1分钟产生的热量是()。
A、10焦耳B、5焦耳C、1焦耳D、60焦耳正确答案：D6.并励直流电动机限制启动电流的方法有()种。
A、3B、5C、2D、4正确答案：C7.露天安装变压器与火灾危险场所的距离不应小于()。
A、25米B、10米C、20米D、15米正确答案：A8.绘制三相单速异步电动机定子绕组接线图时，要先将定子槽数按极数均分，每一等分代表()电角度。
A、90°B、120°C、180°D、360°正确答案：C9.( )是社会主义职业道德的基本原则。
A、公事公办B、实事求是C、办事公道D、公事私办正确答案：C10.为了适应电焊工艺的要求，交流电焊变压器的铁心应()。
A、有很小且可调的空气隙B、有很小且不变的空气隙C、有较大且可以调的空气隙D、没有空气隙正确答案：C11.一台变压器的变压比为1：10,当它的原边接到220伏的交流电源上时，副边输出的电压是()伏。
A、22B、22000C、2200D、220正确答案：C12.“慎独”重在( )，是一种崇高的思想道德境界。
A、自律B、帮助C、批评D、锻炼正确答案：A13.三芯铅包电缆直流耐压试验时，当一相加压时，其它两相()处置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参考试题一.单项选择题1. 在图1所示电路中，电阻Ｒ＝（ ）Ω。
(1)2 (2)3 (3)4 (4)52. 在图2所示的电路中，发出功率的元件是（ ）。
(1)电压源 (2)电流源 (3)电压源和电流源 (4)不能确定图1 图23. 通常所说的电路负载大，就是指负载（ ）。
(1)电阻大 (2)电压高 (3)功率大 (4)体积大4. 电容电流跟电容两端电压的（ ）成正比。
(1)瞬时值 (2)平均值 (3)变化率 (4)积分5. 电感两端的电压跟电感电流的（ ）成正比。
(1)瞬时值 (2)平均值 (3)变化率 (4)积分6. 220V 、100W 白炽灯接在110V 电源上，此时它消耗的功率为（ ）(1)100W (2)50W (3)25W (4)需实测才能确定7. 在ＲＬＣ串联交流电路中，下列式子中（ ）是正确的。
(1)Ｕ＝Ｉ[Ｒ＋ｊ(ＸＬ－ＸC )] (2) u ＝i ()22C L X X R -+ (3) U · ＝İ [Ｒ＋ｊ(ＸＬ－ＸC )] (4) U ·＝İ()22C L X X R -+8. 在直流电路中，（ ）(1)电感的感抗为0，电容的容抗为∞ (2) 电感的感抗为∞，电容的容抗为0(3) 电感的感抗和电容的容抗都为0 (4) 电感的感抗和电容的容抗都为∞9. 正弦交流电路如图3所示，电源频率一定，Ｕ和Ｒ不变，当电容Ｃ的值增加时，该支路消耗的功率Ｐ将（）。
(1)增大(2)减小(3)不变(4)先增后减图310. 在电力电路中，常采用（）的方法来提高线路的功率因数。
(1)串联电容器(2)并联电容器(3)串联电感器(4)并联电感器11. ＲＬＣ串联电路发生谐振时电流Ｉ＝（）。
(1)0 (2) ∞(3)Ｕ/Ｒ(4)Ｕ/ＸＣ12. 相序为Ｕ→Ｖ→Ｗ的三相四线制电源，已知U·Ｖ＝220／0°Ｖ，则U·ＷＵ＝（）Ｖ。
(1)220／90°(2)220／－90°(3)380／90°(4)380／－90°13. 三相四线制电路中的中线电流必定有（）的关系。
(1)I0=I A+I B+I C(2)İ 0=İA+İB+İC(3)I0=0 (4) I0=3I p14. 三相四线制交流电路中的中线能起到保证三相（）对称的作用。
(1)负载(2)电压(3)电流(4)功率15. 三相电功率计算公式Ｐ＝3ＵLＩL COSφ的适用范围是（）负载。
(1)星形联接的三相(2)三角形联接的三相(3)三相对称(4)三相16. 在三相电源不变的情况下，三相对称负载由星形联接改为三角形联接时，功率变为原来的（）倍。
(1)3 (2) 3(3)1/3 (4)1/317. 在换路后的瞬间，已充电的电容相当于（）。
(1)开路(2)短路(3)理想电压源(4)理想电流源18. 在换路后的瞬间，已通电的电感相当于（）。
(1)开路(2)短路(3)理想电压源(4)理想电流源19. 电路如图4所示，输入矩形脉冲u1的宽度为ｔp，如果满足条件ＲＣ>>t p），则输出电压u2的波形为（）。
(1)尖脉冲(2)三角波(3)负矩形波(4)正弦波20. 电路如图5所示，在开关Ｓ闭合时，直流电压表指示的电压为２Ｖ，那么当开关Ｓ突然断开的瞬间，内阻为10K的直流电压表所承受的电压为（）Ｖ。
(1)0 (2)2 (3)10000 (4)20000图4 图521 .与非铁磁材料比较，铁磁材料的磁导率（）。
(1)很小，且为常值(2)很小，不是常数(3)很大，是常数(4)很大，不是常数22. 电源电压不变，交流电磁铁在吸合过程中，随着气隙逐渐缩短，它的励磁电流有效值Ｉ、磁通最大值Φm和平均吸力Ｆ的变化情况是（）。
(1)Ｉ增大，Φm增大，Ｆ增大(2)Ｉ增大，Φm、Ｆ基本不变(3)Ｉ、Φm、Ｆ都减小(4)Ｉ减小,Φm、Ｆ基本不变23. 某变压器的额定电压为220/36Ｖ，额定容量为300ＶＡ, 下列电灯中可以接在该变压器二次侧使用的是（）。
(1)36Ｖ、500Ｗ(2)36Ｖ、60Ｗ(3)12Ｖ、60Ｗ(4)220Ｖ、100Ｗ24.在变压器一次电压不变的情况下, 能使变压器输入功率减小的措施是（）。
(1)缩小一次绕组的线径(2)减少一次绕组的匝数(3)缩小铁心面积(4)增大二次侧负载的阻抗25.电压互感器的特点是( )(1)N1>>N2，运行中不允许二次侧短路(2) N1>> N2，运行中不允许二次侧开路(3) N1<< N2，运行中不允许二次侧短路(4) N1<< N2，运行中不允许二次侧开路26. 某三相异步电动机的额定转速为1440r/min，这是一台（）极电动机。
(1)一(2)二(3)三(4)四27. 电动机起动或堵转时，它的转差率（）。
(1)s＝0 (2)0<s<1 (3)s＝1 (4)s>128. 一台三相异步电动机的机械特性曲线和所负载的反抗转矩ＴＬ如图6所示，它此时它能够稳定运行在（）。
(1)a点(2)b点(3)a点和b点(4)额定工作点29. 三相鼠笼式异步电动机在电压恒定的情况下，如果负载转图6矩略有下降，则电动机的转速n和电磁转矩T的最终变化是（）。
(1)n下降，T上升(2)n上升，T下降(3)n下降，T下降(4) n上升，T上升30. 三相鼠笼式异步电动机在负载转矩恒定的情况下, 如果电压略有下降，则电动机的转速n和电磁转矩T的最终变化是（）。
(1)n下降，T上升(2)n上升，T下降(3)n下降，T不变(4)n不变，T下降31. 三相异步电动机直接起动时, 起动电流约为额定电流的（）倍(1)2~4 (2)4~7 (3)7~10 (4)几十32. 一台4kW的三相异步电动机，其额定电压为380V，满载时它从380V电源线路上取用的电流接近（）A左右。
(1)2 (2)10 (3)50 (4)10033. 一台三相异步电动机在正常运行时，输出功率的大小取决于（）。
(1)外加电压的高低(2)额定电流的大小(3)负载转矩的大小(4)额定功率的大小34. 某三相异步电动机铭牌上电压为220/380Ｖ，若采用Ｙ－△换接起动，则电动机定子每相绕组的起动电压为（）Ｖ。
(1)220 (2)380 (3)127 (4)21935. 绕线转子异步电动机的起动方法是（）起动。
(1)直接(2) Ｙ－△换接(3)自耦降压(4)转子电路中串联电阻36 在直流电动机中，特性最软的是（）。
(1)他励电动机(2)并励电动机(3)串励电动机(4)复励电动机37. 直流电动机电枢绕组的反电动势最小是在（）。
(1)起动瞬时(2)额定转速时(3)理想空载时(4)发生飞车时38. 交流伺服电动机采用空心杯式转子是为了（）。
(1)增大电磁转矩(2)减小工作电流(3)减小转动惯量(4)提高功率因数39. 作为三相异步电动机的短路保护电器，一般可选熔断器熔体的额定电流约等于电动机额定电流的（）倍。
(1) 1～1.2 (2) 2～3.5 (3) 4～7 (4)7～1040. 在电动机控制电路中，热继电器的作用是（）。
(1)短路保护(2)过载保护(3)短路保护及过载保护(4)失压保护41. 在用两个接触器控制一台三相异步电动机正反转的电路中若没有互锁环节, 则两个接触器线圈有可能同时通电, 使它们的动合触头同时闭合，会造成（）。
(1)控制电路短路(2)接触器线圈烧毁(3)主电路短路(4)电动机烧毁42. 多地点控制电路有多套起、停按钮，如果按任一起动按钮都能起动，按任一停止按钮都能停止，则按钮的联结方式为（）。
(1)所有起动按钮相串联，所有停止按钮相串联(2)所有起动按钮相并联，所有停止按钮相并联(3)所有起动按钮相串联，所有停止按钮相并联(4)所有起动按钮相并联，所有停止按钮相串联43. 下列编程元件中，其线圈不能出现在梯形图中的是（）。
(1)输入继电器(2)输出继电器(3)定时器(4)计数器44. 下列指令中，其后不接操作对象的是（）。
(1)LD (2) OR (3)ORB (4) OUT45.工频交流电通过人体的致命电流是（）。
(1)3～5 mＡ(2)30～50 mＡ(3)300～500 mＡ(4)3～5 Ａ46. 我国规定的最高安全电压是（）Ｖ。
(1)24 (2)36 (3)42 （4）7247. 某学校有独立变压器供电，今新建实验大楼，有计算机中心和电机实验室等，应建议采用（）制进线的供电系统。
(1) 单相两线（2）单相三线（3）三相四线（4）三相五线48. 三相电功率的测量有一表法、两表法和三表法，其中两表法适用于（）电路。
(1) 三相两线制（2）三相三线制（3）三相四线制（4）三相五线制49. 测量Ｙ系列三相异步电动机的绝缘电阻，应选用额定电压为（）Ｖ的兆欧表。
(1)250 (2)500 (3)2500 (4) 500050. 图7所示的万用表指针读数是（）。
(1)电阻7Ω(2)直流400mA (3) 交流400V (4)交流80V图7二、填空题1. 任何一个完整的电路都有、和三个基本组成部份。
电路模型是由组成的电路。
2. 电路如图8所示,已知ＵS＝15Ｖ,则Ａ点电位ＶA＝____Ｖ,＋U SＢ点电位ＶB＝____Ｖ,Ｃ点电位ＶC＝____Ｖ,电压ＵCB＝____Ｖ。
3. 实际电源有两种等效电路，一种是和相串联的等效电路，一种是和相并联的等效电路。
4. 如图9所示的电路中，ＵＡＢ＝，Ａ点电位比Ｂ点电位。
电压源发出的功率为，该电路提供给外电路的功率为。
5. 设电源电压为U s，内阻为Ｒ０，则电源短路时，电源端电压Ｕ＝，电源电流Ｉ＝，电源消耗功率Ｐ＝，这些功率全部消耗在上。
6. 若电源的开路电压是12Ｖ，其短路电流为30Ａ，则该电源的等效电压源电压为，内阻为；其等效电流源的电流为，内阻为。
7. 已知交流电路中两串联元件的两端电压分别为6Ｖ和8Ｖ，若这两个元件都是电阻，则总电压的有效值为; 若这两个元件是电感和电阻，则总电压的有效值为;若这两个元件是电阻和电容，则总电压的有效值为;若这两个元件是电感和电容，则总电压的有效值为。
8. 求图10所示各交流电路中的未知电压或未知电流的有效值（图中已知电压、电流均为有效值）。
(a)ＵR＝_____V；(b)Ｕ＝_____；(c)I＝_____V；(d)I＝_____V。
(a) (b) (c) (d)图109. 有功功率的单位是，无功功率的单位是，视在功率的单位是，瞬时功率的单位是。
10. 一负载的复阻抗为Z=4－j3Ω，接于220Ｖ交流电源上，这是性电路，通过的电流为，消耗的功率为，无功功率为。
A10Ω6V－＋－2A图911. 实际电力系统中的负载大多是____性的，常采用并联______的方法来提高功率因数。
