低压配电系统的供电方式低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

国际电工委员会(IEC)对系统接地的文字符号的意义规定如下:第一个字母表示电力系统的对地关系:T--一点直接接地;I--所有带电部分与地绝缘,或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系:T--外露可导电部分对地直接电气连接,与电力系统的任何接地点无关;N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)。

后面还有字母时,这些字母表示中性线与保护线的组合:S--中性线和保护线是分开的;O--中性线和保护线是合一的。

1低压配电系统中的接地类型(1)工作接地:为保证电力设备达到正常工作要求的接地,称为工作接地。

中性点直接接地的电力系统中,变压器中性点接地,或发电机中性点接地。

(2)保护接地:为保障人身安全、防止间接触电,将设备的外露可导电部分进行接地,称为保护接地。

保护接地的形式有两种:一种是设备的外露可导电部分经各自的接地保护线分别直接接地;另一种是设备的外露可导电部分经公共的保护线接地。

(3)重复接地:在中性线直接接地系统中,为确保保护安全可靠,除在变压器或发电机中性点处进行工作接地外,还在保护线其他地方进行必要的接地,称为重复接地。

(4)保护接中性线:在380/220V低压系统中,由于中性点是直接接地的,通常又将电气设备的外壳与中性线相连,称为低压保护接中性线。

TT系统在确保安全用电方面还存在有不足之处,主要表现在:①当设备发生单相碰壳故障时,接地电流并不很大,往往不能使保护装置动作,这将导致线路长期带故障运行。

②当TT系统中的用电设备只是由于绝缘不良引起漏电时,因漏电电流往往不大(仅为毫安级),不可能使线路的保护装置动作,这也导致漏电设备的外壳长期带电,增加了人身触电的危险。

低压配电网有三种中性点运行方式IT系统、TT系统和TN系统

低压配电网有三种中性点运行方式IT系统、TT系统和TN系统

低压配电网有三种中性点运行方式IT系统、TT系统和TN系统低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

中性点接地系统有三种:IT系统,TT系统和TN系统。

这三种接地分别为:TT系统:电源中性点直接接地IT系统:电源中性点不直接接地TN系统:电源中性点直接接地(与TT系统的区别是该接地线与电气设备的金属外壳相连接)国际电工委员会(IEC)对系统接地的文字符号的意义规定如下:第一个字母表示电力系统的对地关系:T--一点直接接地;I--所有带电部分与地绝缘,或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系:T--外露可导电部分对地直接电气连接,与电力系统的任何接地点无关;N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)。

后面还有字母时,这些字母表示中性线与保护线的组合:S--中性线和保护线是分开的;O--中性线和保护线是合一的。

(1)IT系统:IT系统的电源中性点是对地绝缘的或经高阻抗接地,而用电设备的金属外壳直接接地。

即:过去称三相三线制供电系统的保护接地。

其工作原理是:若设备外壳没有接地,在发生单相碰壳故障时,设备外壳带上了相电压,若此时人触摸外壳,就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路。

而设备的金属外壳有了保护接地后,由于人体电阻远比接地装置的接地电阻大,在发生单相碰壳时,大部分的接地电流被接地装置分流,流经人体的电流很小,从而对人身安全起了保护作用。

IT系统适用于环境条件不良,易发生单相接地故障的场所,以及易燃、易爆的场所。

(2)TT系统:TT系统的电源中性点直接接地;用电设备的金属外壳亦直接接地,且与电源中性点的接地无关。

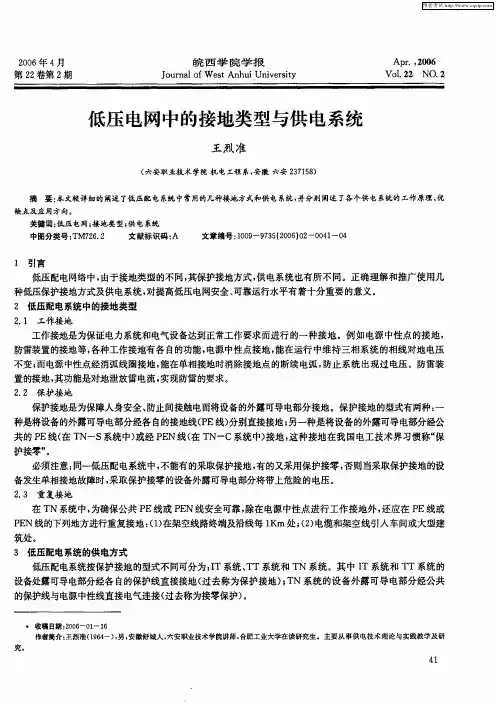

低压电网中的接地类型与供电系统

低压电网中的接地类型与供电系统

低压 电网中的接地类型与供 电系统
王烈 准
( 六安 职业技 术学院 机 电工程 系, 安徽 六安 2 7 5 ) 3 1 8
摘 要: 本文较详细的阐述了低压配电系统中常用的几种接地方式和供电系统, 并分别阐述了各个供电系统的工作原理、 优
缺点及应用方向。 关 键 词 : 压 电 网 ; 地 类 型 ; 电 系统 低 接 供
护接零” 。
必须注意 : 同一低压配电系统 中, 不能有 的采取保护接地, 有的又采用保护接零 , 否则当采取保护接地的设 备发生单相接地故障时, 采取保护接零的设备外露可导电部分将带上危 险的电压。
2 3 重复接地 .
在T N系统中, 为确保公共 P E线或 P N线安全可靠 , E 除在电源 中性点进行工作接地外 , 还应在 P E线或 P N线的下列地方进行重复接地 :1在架空线路终端及沿线每 I m处 ;2 电缆和架空线引入车间或大型建 E () K ()
维普资讯
2 0 年 4月 06
ห้องสมุดไป่ตู้皖西 学 院学报
J un l f et h i i ri o ra o s An u v st W Un e y
Ap ., 0 6 r 20
第 2 卷第 2 2 期
Vo . 2 N(. 12 )2
2 2 保 护接 地 .
保护接地是为保障人身安全、 防止间接触电而将设备的外露可导电部分接地。保护接地的型式有两种 : 一 种是将设备的外露可导电部分经各 自的接地线(E线) P 分别直接接地 ; 另一种是将设备的外露可导电部分经公
共的 P E线( T 在 N—S 系统中) 或经 P N线( T E 在 N—C系统 中) 接地 , 这种接地在我国电工技术界习惯称“ 保

TN、TT、IT供电系统的特点及区别

TN、TT、IT供电系统的特点及区别

TN、TT、IT供电系统的特点及安装要求380V/220V低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经高阻抗接地,而用电设备的金属外壳直接接地。

即:过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地;用电设备的金属外壳亦直接接地,且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统,在变压器或发电机中性点直接接地的380/220V三相四线低压电网中,将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地,并有中性线引出。

按其保护线形式,TN系统又分为:TN-C系统、TN-S系统和TN-C-S系统等三种。

(1)TN-C系统(三相四线制),该系统的中性线(N)和保护线(PE)是合一的,该线又称为保护中性线(PEN)线。

它的优点是节省了一条导线,缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。

(2)TN-S系统就是三相五线制,该系统的N线和PE线是分开的,从变压器起就用五线供电。

它的优点是PE线在正常情况下没有电流通过,因此不会对接在PE线上的其他设备产生电磁干扰。

此外,由于N线与PE线分开,N线断开也不会影响PE线的保护作用。

③TN-C-S系统(三相四线与三相五线混合系统),该系统从变压器到用户配电箱式四线制,中性线和保护地线是合一的;从配电箱到用户中性线和保护地线是分开的,所以它兼有TN-C系统和TN-S系统的特点,常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。

我国的低压配电系统基本上有三种:即TT系统、TN系统、IT系统。

上述各种保护系统均采用国际标准所用符号,第一字母T:表示中性点直接接地;I表示中性点不直接接地(不接地或经高电阻接地等);第二个字母T:表示外露可导电部分对地直接电气连接与电力系统任何接地无关;N表示外露可导电部分与电力系统的接地点直接电气连接。

TNC系统和TNS系统的区别

TNC系统和TNS系统的区别

T N-C系统和T N-S系统的区别在TN系统中,电源有一点与地直接连接,负荷侧电气装置的外露可导电部分则通过保护线(PE线)与该点连接。

在TT系统中,电源有一点与地直接连接,负荷侧电气装置的外露可导电部分连接的接地极和电源的接地极无电气联系。

TN-S系统TN-C系统TN-C-S?系统TT系统首先阐述一下两者的概念:1、TN—S系统,整个系统的中性线与保护线是分开的(俗称的三相五线制)。

??2、TN—C系统,整个系统的中性线与保护线是合一的(俗称的三相四线制)。

两者的区别:TN—S系统中(三相五线制),有五根线,五线是指三根火线(A、B、C)、一根工作零线(N)、一根保护零线(PE),工作零线和保护零线均由变压器的中性点引出,中性点直接接地,接地电阻R不得大于4欧姆;工作零线和保护零线均重复接地,接地电阻R不得大于10欧姆。

TN—C系统,有四根线,四线是指三根火线(A、B、C)、一根工作零线(N)。

现举例说明两者的区别:现在施工中强调要求采用三相五线制,原因是:原先低压配电系统多采用的是三相四线制,在三相四线制中,只有一根工作零线,而这根工作零线只有在三相负载平衡时,才没有电流通过,并且这时对地电压才为零。

在工程施工中,这一点是很难做到的,因为系统中的单相负载,即使在接线上能达到三相平衡,实际使用时的各相负载率是永远不会相等的。

在这种情况下,如有人触及零线的某一点,即便采用了重复接地,也会承受其值为不平衡电流乘以零线阻抗的电压而导致触电。

其次,由于中性线与保护线共用,不但要通过单相负载的工作电流、三相不平衡电流以及短路电流,还要承受意外事故的冲击电流,这样大大的加大了工作零线的负担,同时增加了断线的可能性。

断线后负载侧的中性线电压很高,可达到相电压,造成触电危险。

另外,工程施工中,经常发生相线、零线接反或者错接现象,这样也会造成严重后果。

为了改善和提高三相四线制低压电网的安全用电程度,克服上述不安全因素,380/220V供电系统应多推广三相五线制,这样工作零线只通过单相负载的工作电流和三相不平衡电流,保护零线只作为保护接零使用,并能通过短路电流,这样就大大加强了供电的安全性和可靠性,因此,应大大推广三相五线制,尤其在工程施工中。

转 电气配电网接地 TT、TN、IT系统

转 电气配电网接地 TT、TN、IT系统

转电气配电网接地 TT、TN、IT系统接地型式有IT、TT、TN-C、TN-S、TN-C-S五种低压配电系统一、各种接地型式的优缺点及适应性1、IT系统的优缺点及适应性结线方式如图1。

IT系统的主要优点是:(1)单线触电电流小,易于脱离,因而不易造成人身触电重伤、死亡事故;(2)保护接地的保护效果很好,能切实起到接地保护作用;(3)能抑制低压线路或高压线路落雷在配变上形成的正变换或逆变换电压;(4)对于高压两线一地运行电网,能避免(低压中性点不接地时)或抑制(低压中性点通过阻抗接地时)配变高压侧及台架绝缘击穿通过接地线入地而形成的反击(对低压电网)过电压。

IT系统的缺点主要是:(1)某相线接地后,其它相线对地电压升高3倍,中性线的对地电压升高到220V ,此时将增加触电的可能性和危害程度;(2)低压电网雷击时,因雷电流难以泄漏而出现雷击过电压,造成低压电网的绝缘击穿;(3)高压线与低压线搭连或配变高低压绕组间绝缘击穿,会使低压电网出现危险的过电压造成绝缘击穿或伤亡事故.为扬其长而避其短,IT系统适应于没有中性线输出的纯动力用电处所或中性线输出很短的混合用电的小自然村.2、TT值统的优缺点及其适应性TT系统的结线方式如图2所示.TT系统的主要优点是:(1)能拟制高压线与低压线搭连或配变高低压绕组间绝缘击穿时低压电网出现的过电压;(2)对低压电网的雷击过电压有一定的泄漏能力;(3)与低压电器外壳不接地相比,在电器发生碰壳事故时,可降低外壳的对地电压,因而可减轻人身触电危害程度;(4)由于单相接地时接地电流比较大,可使保护装置(漏电保护器)可靠动作,及时切除故障。

TT系统的主要缺点是:(1)低、高压线路雷击时,配变可能发生正、逆变换过电压;(2)低压电器外壳接地的保护效果不及IT系统.TT系统适应于有中性线输出的单、三相没合用电的较大的村庄.加装上漏电保护装置,可收到较好的安全效果.3、TN-C系统的优缺点及其适应住TNC系统除具有TT系统中中性线直接接地的优点外,还因低压电器设备的外壳与中性线相接,当发生碰壳故障时,单相短路电流可使该电器的短路保护装置动作,及时切除故障设备而避免触电事故的发生.所以比TT系统中电器外壳的接地保护的效果要好一些。

高低压变配电系统介绍

高低压变配电系统介绍

高低压变配电系统介绍1.高压供电系统1) 系统定义及组成高压是一个相对的概念,在邮电通信领域,我们通常所指的高压电源即为10KV电源(少量地方会用到35KV)。

我们自己局内的高压供电系统一般要完成进线、避雷、测量、计量、出线、联络等功能。

这些功能有些可以不必单独使用一台柜体,如进线和避雷,测量和避雷等等,经常会安装在同一个柜体内,以节省空间和投资。

另外,对于容量较小的局站(400KV A以内),根据国家规定,也可以不配置高压系统,而通过跌落式保险直接将10KV电源送入变压器。

2) 系统运行方式由于重要的通信局站往往不止有一路高压外市电引入,因此,使得高压供电系统有不同的主结线型式(是采用单母线或分段单母线)。

对于两路市电电源是主、备用运行或两路市电分段运行供电,当其一路市电停电及该路市电来电后的切换及投入方式又存在不同的选择。

两路市电引入时,高压系统运行时的切换方式通常有如下几种(具体根据工程实际情况或已确定的方案取舍):a.当两路市电为主、备用时,两路进线开关的切换有如下三种方式:∙备用自投,主用自复。

∙备用自投,主用手动投入。

∙两路电源的切换均采用手动操作。

b. 当两路市电互为主、备用时,两路进线及母联开关的切换方式:∙母线分段,母联自投。

∙当主用市电停电后,备用市电开关自动投入,当备用市电停电后,主用市电开关自动投入。

c. 当两路市电电源均有容量限制(每路均小于总用电需求)时的切换方式:∙平时母线分段运行,当其中一路市电故障时,母联开关手动操作投入,由另一路市电供给故障回路变压器供电(此种联络方式应限制低压侧负荷不超过单线路容量)。

d. 平时母线分段运行,中间不设母联开关(有些地方供电部门要求),当其中一路市电停电时,则依靠低压系统母联开关进行联络,供保证负荷用电。

3) 高压配电设备的继电保护继电保护主要至对高压系统中的故障情况自动进行的保护措施。

对于保护装置的选择,目前我们一般选择微机综合保护监控装置。

常见低压配电系统简介

常见低压配电系统简介

1.1 低压配电系统简介本章所描述的低压配电系统是根据国际电工委员会标准IEC 664-1的要求来定义的,适用于海拔至2000m,额定交流电压至1000V,额定频率至30kHz或直流至1500V的系统中。

另外,在通信设备中所说的交流配电,一般是指220/ 380V 的供电系统。

IEC 364-3标准中,按照载流导体的配置和接地的方法划分成TN、TT和IT交流配电系统,在下面的图示中给出了配电系统的一些实例。

图中:---在大多数情况下,配电系统适用于单相和三相设备,但为了简化起见,图中仅划出了单相设备;---供电电源可以是变压器的次级绕组,电动机驱动的发电机或不间断电源系统;字母代号的含义:第一个字母T或I表示电源对地的关系,第二个字母N或T表示装置的外露导电部分对地关系,横线后字母S、C或C-S表示保护线与中性线的组合情况。

1.1.1 TN配电系统TN配电系统中,电源有一点(通常是中性点)直接接地,设备端的外露导电部分通过保护线(即PE线包括PEN线)与该接地点连接的系统。

按照中性线(N)与保护线的组合情况,TN系统又分为以下三种型式:---TN-S系统:整个系统中保护线PE与中性线N是分开的,见图5-2;---TN-C-S系统:系统中有一部分保护线PE与中性线N是分开的,见图5-3;---TN-C系统:整个系统中保护线PE与中性线N是合一的,见图5-4。

TN-S配电系统实例TN-C-S配电系统实例如图5-4在系统的某一部分中,中线和保护接地功能合并在一根单独的导线上(PEN)注:将PEN导线分解成保护接地线和中线的点可在建筑物入口处或建筑物的配电板上。

TN-C配电系统实例这三种供电类型在我国都有比较广泛的应用。

由图5-3、5-4、5-5可以看出,TN-S 系统因为有单独的保护接地线,因此,对设备而言是最可靠的。

但是由于增加了一根单独的PE线,而使供电系统的造价提高。

该用电设备金属外壳接到PE线上,PE线正常工作时不呈现电流,因此外壳不呈现对地电压。

低压配电网的分类和保护方式(1)

低压配电网的分类和保护方式(1)

第一部分低压配电系统本章主要内容一、低压配电网的分类和保护方式IT、TT、TN电网知识;保护接零和保护接地。

二、低压配电系统保护要求短路保护、过载保护、欠压保护、防触电保护、接地。

三、常用低压电器低压断路器、熔断器、漏电保护器、接触器、中间继电器、时间继电器、热继电器、电压继电器、电流继电器等原理和技术参数。

四、低压系统的电气维保、故障诊断、分析与处理结合样例讲授。

1.低压配电网的分类IT供电系统☜TT供电系统☜TN供电系统TN—C供电系统☜TN—S供电系统☜TN—C—S供电系统☜IT供电系统:IT供电系统通常称为三相三线制(不)接地系统。

IT供电系统电源侧中性点不接地,(或经消弧线圈接地)而电气设备的金属外壳采取与保护接地极做可靠连接。

这种系统主要用于10kV 及35kV的高压系统和矿山、井下、油田的某些低压供电系统。

该系统无中性线N,只有线电压(380V)无相电压(220V),不同的电气设备具有独立的保护接地体,保护接地线PE与各自的接地体独立连接。

TT供电系统:TT供电系统通常称为三相四线(中性点接地)系统[TT一般需配合漏电保护器]TT供电系统系指电源侧中性点直接接地,而电气设备的金属外壳采取保护接地。

TT系统的特点是中性线N与保护接地线PE无任何电气连接,即中性点接地与PE线接地是分开的。

这种供电系统,主要用在低压公用变压器供电系统。

TN供电系统:TN—C系统通常称为三相四线制(中性点接地)供电系统。

TN—C供电系统系指电源侧中性点直接接地,而电气设备的金属外壳采取保护接零。

该系统的工作零线N与保护接地线PE合二为一,通称PEN线。

这种供电方式造价低、线路简单,但它只适合用于三相负荷较平衡的场所。

TN供电系统:TN—S系统通常称为三相五线制(中性点接地)供电系统。

TN—S供电系统系指电源侧中性点直接接地,而电气设备的金属外壳采取保护接零。

该系统的工作零线N与保护接地线PE各自独立,这种供电方式可靠性高、抗干扰能力强,但线路耗材较大,建筑物内设有独立变配电所时采用该系统。

农村低压电网宜采用TN—C系统运行方式

农村低压电网宜采用TN—C系统运行方式

靠性差, 不可装 分路保护及电网运行上的 等等 缺 陷, 所以 在 8 0 年 代 迅速 被 电流 型 保 护 器 替 代 。电 流 型 保 护 器 适 用 于 变 压 器 中 性点直接接地系统, 因 此农村低压电网也 跟 着 全 部 改 为配 变 中 性 点 直 接 接 地 的 运 行 方式 , 且零 线 不能 有 重 复接 地 , 否 则 总保 护 器不能正常投运, 零线对地的绝缘要求与 相线 一 样 , 用 电 设 备 的金 属 外 壳 单 独接 地 , 不 能 接零 。 这 种 运 行 方 式如 图 2 。
2 ) 中 性 线 断路 引 起 单相 用 电 设备 的 过 压损坏。在三相四线制的低压电网中, 由 于中性线回路的电流较小, 中性线的导 线 截面的选用一般都小于相线, 从机械强度 来看 , 中 性 线总 是 个 薄弱 环 节, 农 村电 网 线 路长 支 路 多 , 整 个 低 压 电 网 的 中 性 线 只 有 配电变压器 中性点一 处接地, 极不可 靠。 低压 网 络 中 性 线 只 要 有 一 处 接 触 不 良 或 断 线, 就 会 引 起 该 处 以 下 的 中 性 线 对 地 电 压 异常 升 高, 不但 危 及人 身 安全 , 且对 单 相用 电设备造成危害, 如主干线 上断线则造成 危 害范 围 更 大 。 即 使 安 装 了 过 电 压 功 能 的 家用 保 护 器 也 不 能 避 免 某 些 单 相 用 电 设 备 的损 坏, 因 为首 先 是 出现 了 过 电压 , 然 后 保 护器才切断电源。
图 1 I T 系统
经 过几年的运行, 该系统 及其电压型 保护 器的 保护 方 式存 在着 比较 严重 的缺 点, 特别 是采用配电变压器中性点高阻接 地的运行方式后, 中性点不接地不能限制 低 压 电 网 由 于 某种 原 因 而 引 起 的 对 地 高 电 压, 如 雷击 过 电压 , 操作 过 电压 及 高 低压 线 路交叉跨越, 高低压线路同 杆架设等感应 过电压。即使低压刀闸拉开, 线路上仍然 有较高的电压, 给在线路上工作、维修的 人带来危害。中性点高阻接地系统中, 由 于某一相线对地漏电, 不会有大的接地电 流出现, 使其 它相线对地电压升高至线电 压, 在 维修 中 测 出零 线 对 地带 电 压, 而 某一 相 对 地 无 电 压 的 现 象 。虽 然 电 压 型 保 护 器 当 时 对 降 低 触 电伤 亡 事 故 起 到 了 不 小 的 保 护作 用 , 但 由 于它 存 在 着投 运 率 低, 保护 可

低压供配电系统介绍

低压供配电系统介绍


接在A、B、C三相上。但在实际工作及运行中,线路的标志、接线人员的疏忽再加
上由于单相用户的不可控增容、大功率单项负载的接入以及单相负载用电的不同时
性等,都造成了三相负载的不平衡。低压电网若在三相负荷不平衡度较大的情况下
运行,将会给低压电网与电气设备造成不良影响。
三相不平衡
01 三相负荷平衡是安全供电的基础
低压配电系统
目录
第一部分 项目立项
概述
01
OPTION
低压配电系统 03
的结线
OPTION
低压配电系 05
统的保护
OPTION
02 低压配电系统的
OPTION
电源及可靠性
04
OPTION
三相不平衡
06
低压配电系
OPTION
统的补偿
第一部分 概述
概述
低压配电系统是指电压在 1000V以下的交流和直流系统。 低压配电系统是供配电系统的一 个环节,低压配电系统的范围是 指从低压降压变压器到用电设备 的电源侧端子。一般低压配电系 统我们分为动力负荷中心(PCC )和马达控制中心(MCC)。

次两步来构成低压配电系统的结线。

的 设
分系统
除用电设备数量极少的情况外,低压配电系统总是由若干分系统组成。一

般按服务对象对电源的要求或配置的地域两种条件将用电设备分成若干群,
过 程
每个群形成一个分系统。
分层次
为了节约配电设备和线路的投资、常将分系统集合成容量较大的分系统,
各个小的分系统是大的分系统的用户,他们之间是上下级关系,这就构成了

03 影响用电设备的安全运行
配变在三相负载不平衡下运行,其各项输出电流就不相等,其配变内部三相压降就不相 等,这必将导致配变输出电压三相不平衡。在电压不平衡状况下供电,容易造成电压高的一 相所带设备烧损,电压低的一相所带设备可能无法使用。

低压配电系统TN、TT、IT

低压配电系统TN、TT、IT

低压配电系统TN、TT、IT的⽐较根据现⾏的国家标准《低压配电设计规范》(GB50054)的定义,将低压配电系统分为三种,即TN、TT、IT三种形式。

其中,第⼀个⼤写字母T表⽰电源变压器中性点直接接地;I则表⽰电源变压器中性点不接地(或通过⾼阻抗接地)。

第⼆个⼤写字母T表⽰电⽓设备的外壳直接接地,但和电⽹的接地系统没有联系;N表⽰电⽓设备的外壳与系统的接地中性线相连。

TN系统:电源变压器中性点接地,设备外露部分与中性线相连。

TT系统:电源变压器中性点接地,电⽓设备外壳采⽤保护接地。

IT系统:电源变压器中性点不接地(或通过⾼阻抗接地),⽽电⽓设备外壳电⽓设备外壳采⽤保护接地。

1、TN系统电⼒系统的电源变压器的中性点接地,根据电⽓设备外露导电部分与系统连接的不同⽅式⼜可分三类:即TN—C系统、TN—S系统、TN—C—S系统。

下⾯分别进⾏介绍。

1.1、TN—C系统其特点是:电源变压器中性点接地,保护零线(PE)与⼯作零线(N)共⽤。

(1)它是利⽤中性点接地系统的中性线(零线)作为故障电流的回流导线,当电⽓设备相线碰壳,故障电流经零线回到中点,由于短路电流⼤,因此可采⽤过电流保护器切断电源。

TN—C系统⼀般采⽤零序电流保护;(2)TN—C系统适⽤于三相负荷基本平衡场合,如果三相负荷不平衡,则PEN线中有不平衡电流,再加⼀些负荷设备引起的谐波电流也会注⼊PEN,从⽽中性线N带电,且极有可能⾼于50V,它不但使设备机壳带电,对⼈⾝造成不安全,⽽且还⽆法取得稳定的基准电位;(3)TN—C系统应将PEN线重复接地,其作⽤是当接零的设备发⽣相与外壳接触时,可以有效地降低零线对地电压。

由上可知,TN-C系统存在以下缺陷:(1)当三相负载不平衡时,在零线上出现不平衡电流,零线对地呈现电压。

当三相负载严重不平衡时,触及零线可能导致触电事故。

(2)通过漏电保护开关的零线,只能作为⼯作零线,不能作为电⽓设备的保护零线,这是由于漏电开关的⼯作原理所决定的。

建筑电气第7章低压供配电系统

建筑电气第7章低压供配电系统

工业建筑常用重要设备的负荷级别 表7.2
7.2.2供配电系统的设计原那么
7.2.2供配电系统的设计原那么
注:事故停电将在经济上造成重大损失的多台大型电 热装置,应属一级负荷
民用建筑常用重要设备及部位的负荷级别〔表7.3〕
7.2.2供配电系统的设计原那么
7.2.2供配电系统的设计原那么
注:1、仅当建筑物为高层建筑时,其载客电梯电力、 楼梯照明为二级负荷。 2、此处系指高等学校、科研院所中一旦中断供电将造 成人身伤亡或重大政治影响、重大经济损失的实验室、 例如生物制品实验室等。 3、在面积较大的银行营业厅中,供暂时继续工作用的 事故照明为一级负荷。
7.1.1电力系统的组成
电网按其功能可分为输电网和配电网两大类。输电网 通常由35kv及以上的输电线路和与其相连接的变电所 组成。它的作用是将电能输送到各个地区或输送给大 型用户;配电网通常由10kv以下的配电线路和与其相 连接的配电变电所组成,它的作用是将电能分配至各 类不同的用户。
从发电厂发出的电能,除了供给附近用户直接用电之 外,一般都经过升压变电所将发电机发出的电升为高 压电,采用高压电进展电力传输。输电线路的电压愈 高,那么输送距离愈远,输送的功率愈大。
因为输送功率为一定时,提高输电电压就可以相应地 减少输电线路中的电流,因此可以减少输电线上的电 能损失扣电压损失,可减小导线的截面而节约有色金 属。
7.1.1电力系统的组成
城市电网电压应符合国家电压标准:即:500、330、 220、110、66、35、10kv和220/380v。
城市电网构造主要包括:点〔发电厂、变电所、开关 战、配电站〕、线〔电力路线〕布置和接线方式,它 在很大程度上取决于地区的负荷水平和负荷密度。城 网构造是一个整体,城网中发、输、变、配、用电之 间应有方案按比例协调开展,为了适应应用点负荷持 续增长、减少建立投资和节能等需要,城网必须简化 电压等级,减少变压层次,即:220kv及以上的高压送 电网、100〔66、35〕kv的高压配电网、10kv的中压 送电网、380/220v低压配电网。在用户负荷量不大的 小城市,也有分为3格电压层次、3~4级电压等级的, 即:100〔66、35〕kv及以上高压送配电网、10kv的 中压配电网和380/220v的低压配电网。

TT、IT、TN-C、TN-S、TN-C-S低压接地系统全面解析

TT、IT、TN-C、TN-S、TN-C-S低压接地系统全面解析

低压配电接地系统要求根据具体的供电系统而做出正确的选择,而且对于电线、电缆的选择也有着较高的要求,如果不能符合要求将会造成不可估计的后果。

所以各单位在进行电气工程安装时必须对低压配电中的接地系统工作给予高度的重视。

一、低压供电系统接地方式及其特点低压配电系统的接地形式分为三种:TN系统、TT系统和IT系统。

字母表示的含义是:第一个字母表示电源对地的关系,第二个字母表示电气设施的外露可导电部分对地的关系,第三、四两个字母表示中性线和保护线的组合情况。

TT系统就是将电气设备的金属外壳作接地保护的系统;TN系统就是将电气设备的金属外壳作接零保护的系统。

(1)TT方式供电系统TT 方式供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统。

第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。

TT系统就是电源中性点直接接地,用电设备外露可导电部分也直接接地的系统。

通常将电源中性点的接地叫做工作接地,而设备外露可导电部分的接地叫做保护接地。

TT系统中,这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置,也可以若干设备共用一个接地装置。

附图一TT接地系统示意图(2)TN方式供电系统TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN 表示。

它的特点如下。

一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很大,是TT 系统的5.3 倍,实际上就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。

TN 系统节省材料、工时,在我国和其他许多国家广泛得到应用,可见比TT 系统优点多。

TN 方式供电系统中,根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。

电力系统电压等级与变电站种类电源

电力系统电压等级与变电站种类电源

电力系统电压等级与变电站种类电力系统电压等级有220/380V(0。

4 kV),3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高,10 kV电动机已批量生产,所以3 kV、6 kV已较少使用,20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主.输配电系统以110 kV以上为主.发电厂发电机有6 kV与10 kV两种,现在以10 kV为主,用户均为220/380V(0。

4 kV)低压系统。

根据《城市电力网规定设计规则》规定:输电网为500 kV、330 kV、220 kV、110kV,高压配电网为110kV、66kV,中压配电网为20kV、10kV、6 kV,低压配电网为0。

4 kV(220V/380V)。

发电厂发出6 kV或10 kV电,除发电厂自己用(厂用电)之外,也可以用10 kV电压送给发电厂附近用户,10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV 为100~300Km、330 kV为200~600Km、500 kV为150~850Km.2。

变配电站种类电力系统各种电压等级均通过电力变压器来转换,电压升高为升压变压器(变电站为升压站),电压降低为降压变压器(变电站为降压站).一种电压变为另一种电压的选用两个线圈(绕组)的双圈变压器,一种电压变为两种电压的选用三个线圈(绕组)的三圈变压器。

变电站除升压与降压之分外,还以规模大小分为枢纽站,区域站与终端站.枢纽站电压等级一般为三个(三圈变压器),550kV /220kV /110kV。

区域站一般也有三个电压等级(三圈变压器),220 kV /110kV /35kV 或110kV /35kV /10kV.终端站一般直接接到用户,大多数为两个电压等级(两圈变压器)110kV /10 kV或35 kV /10 kV。

TN系统

TN系统

TN系统。

TN电力系统有一点直接接地,电气设施的外露可导电部分用保护线与该点连接。

按照中性线与保护线的组合情况,TN系统有以下三种型式:TN-S系统.整个系统的中性线与保护线是分开的。

TN-C-S系统,系统中有一部分中性线与保护线是合一的。

TN-C系统,整个系统的中性线与保护线是合一的。

TT系统:TT电力系统有一个直接接地点,电气设施的外露可导电部分发接至电气上与力系统的接地点无关的接地极根据近年来,杭州经济技术开发区开发的民用建筑,低压配电较常用的接地系统为TN-S和TNCS系统,TNS系统由于自变电所至用电设备专用PE保护线,因此,相线L与中性线N 发生短路或中性线电位偏移所引起的对地电位对PE线无影响,有利于防止人体接触电压的危险,但该系统需敷设专用的PE线,且N线自变电所引出后至用电设备不可接地,因此当出现故障时N线将呈现高电位,有可能导致检修人员触电的危险,所以在建筑物进户处总开关和末级线路保护开关,需设四级或二极开关切断N线,作为检修时隔离的作用,TNC-S 系统由于变电所出线是用PEN线引出,省却了专用的PE线,且PEN线与相线L为等截面,减小了相零回路阻挠,增大了接地短路电流1d,有利于提高接地保护装置的动作可靠性,与建筑物进户处及末级线路的保护开关均不需要为分断N线设四极和二极开关,一次投资较TNS系统节省。

2.间接接触电击预防技术1)保护接地(IT系统)保护接地系统就是IT系统。

其构成如图15所示。

图中,Ll,L2,L3是相线,N是中性点,Z是配电网对地绝缘阻抗,Rp是人体电阻,RE是保护接地电阻,IE是接地电流。

所谓接地,就是将设备的某一部位经接地装置与大地紧密连接起来。

保护接地的做法是将电气设备在故障情况下可能呈现危险电压的金属部位经接地线、接地体同大地紧密地连接起来;其安全原理是把故障电压限制在安全范围以内。

IT系统的字母I表示配电网不接地或经高阻抗接地,字母T表示电气设备外壳接地。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

•低压电网供电系统类型•TT系统•TN-C系统•IT系统TT系统•将配电变压器中点直接接地,并引出中性线,实施单、三相混合供电,网络内所有受电设备的外露可导电部分作单独的或成组的保护接地。

在这种系统中,除变压器低压侧中点直接接地外,引出的中性线不得再行接地,且与相线保持相等的绝缘水平。

此供电系统适合农村用电特点。

TN-C系统•变压器低压侧中点直接接地,网络中所有受电设备的外露可导电部分用保护线PE,与保护中性线PEN相连接。

其特点适用城镇供电,可单、三相混合供电。

•IT系统变压器低压侧中性点不接地或经高阻抗接地,网络内所有受电设备的外漏可导电部分用保护接地线PEE单独接在接地极上。

采用该系统供电时,必须满足下述要求:(1)不得从变压器低压侧中点引出中性线,进行单相供电;(2)要求网络有良好的绝缘水平,在正常情况下对地泄露电流不应大于30mA;严禁网络内带电导体接地;(3)不宜实施分级保护。

适用范围:动力网,安全性高。

交流输入开关的选用•交流输入开关必须采用空气开关,不得使用闸刀开关;零线上不能使用任何开关装置或熔丝。

交流输入连接线的驳接•通信设备使用的交流连接导线应为铜导线。

导线和空气开关相连的漏铜部分要长短合适,不能太长,也不能太短。

空气开关固定连接线的螺钉务必拧紧,使用螺栓固定之处必须使用铜鼻子进行连接。

交流输入线的选择线材的选择:选用铜芯BV线线径的选择:当导线所通过的电流小于40A时,导线的载流量应选在4—5A每平方毫米;当通过导线的电流为41—100A时,导线的载流量应选在2—3A每平方毫米。

随着通过导线电流的增大,其载流量会逐渐下降。

当专用变压器安装在局(站)院内时,应将变压器的接地体与大楼(或基站)的接地体连通;交流供电线中的无流零线和中性线在近端(低压变压器处)可以出自同一接地体,但是接入大楼(或基站)后,远端无流零线应与接地总汇流排(线)相连,中性线则不能与大楼接地系统相连接。

交流保护接地线应从接地汇接线上专引,严禁采用中性线作为交流保护地线。

•交流输入防雷•交流传输线绝大部分是架在空中,容易将雷电干扰传送到受电设备上,所以交流输入高压侧和低压侧必须加装合适的避雷器。

否则当雷电来临时就会对电源设备造成毁灭性的破坏。

•接地电阻•电气设备的某一部分与土壤之间作良好的电气连接,称为接地。

接地电阻的阻值要求愈小愈好,不能超过规定值。

•联合接地联合接地就是设备的工作地、保护地、防雷地均接在一起。

联合接地地网的连接体应为网络状分布,最好构成立体网状,才具均压、等位作用。

接地体必须做成一个良好的等电位体,防雷接地排、保护接地排、工作接地排可根据需求在不同点与接地体相连达到联合接地的要求。

联合接地并不是将防雷地、工作地、保护地用导线连到一个接地排上,它是以接地体为参照的。

地线连接的要求连线与地网的连接必须焊接,而不能用螺丝连接;有几组保护地、工作地、防雷地,就要有几条铜芯电力线引入到电力机房(或相应的接地排上),并且在电力室内全部并联到地线排上;每个机房(或设备)的工作地、保护地家均要从电力室(或电源系统地排上)引入,绝对不能为了节省,而采取串连方式连接;同一机房设备在同一点接地,能消除环流现象。

通信电源的接地通信电源的接地包括工作地、保护地、防雷地。

工作地和保护地必须分别从电源系统中引出,工作地引线的截面积和最粗的负载线相同,颜色和负载线相同(红色);保护地和防雷地一般情况下在系统内是连在一起的,用黄绿线引至保护接地排上,截面积不小于16平方毫米。

•接地线的要求防腐处理是保证接地系统可靠的重要环节。

深埋地下的接地体难免要受到各种有害物质的腐蚀,接地体一般采用镀锌材料。

裸露在空气中的引线都要涂抹两层以上的沥青或缠以麻布条后再浸沥青。

•材料选用的要求接地体、引入线一般采用镀锌材料,接地体规格要求:钢管—壁厚应不小于 3.5mm;角钢—应不小于50×50×5mm;扁钢—应不小于40×4mm;圆钢直径不小于8mm。

引入线宜采用40×4mm或50×5mm镀锌扁钢。

•汇流排引出线要求引入线引入楼内(通信大楼)、基站机房内时,可换成截面积为50平方毫米的铜芯电缆,再接至汇流排;也可以直接与汇接排连接。

两种材料的连接宜采用焊接法,不得用螺钉或缠接的方法连接,且采用防腐措施。

由汇接排到下列设备的接地线可采用不小于以下截面的铜导线,不得使用铝材。

—24V、—48V直流配电屏或电源系统设备为95平方毫米;电力室直流配电屏到自动长、市话交换机室和微波室为95平方毫米;电力室直流配电屏到总配线架为50平方毫米;移动基站的电源系统设备为50平方毫米。

•交流保护接地线要求交流保护地线最小面积:相线截面(S)S≤16平方毫米,保护线Sp=S;相线截面积(S)16<S ≤35平方毫米时,保护线Sp=16平方毫米;相线截面积(S)>35平方毫米时,保护线Sp =1/2S。

设备安装空间位置电源设备机柜正面与机房的墙体之间的距离不小于1.5m;机柜背面与机房墙体间走道,应不小于0.8m,机柜侧面与机房墙体之间走道应不小于0.8m,设备背面与另一设备正面之间走道应不小于1.5m,设备背面与另一设备背面之间走道应不小于1.2m,设备之间应设立维护走道,走道宽不应小于2m。

电池组排放与墙体之间距离不小于0.2m,电池组之间距离不小于0.8m。

供电要求一般原则通信用交流供电宜用市电作为主用电源,通信局站供电根据所在地的供电条件、线路引入方式及运行状态分为四类供电。

应根据供电类型不同配置直流供电后备电池和油机设备。

市电和自备油机组成的交流供电系统宜采用集中供电方式供电,低压交流供电系统采用三相五线制或单相三线制。

自备油机建议使用自动油机,在负荷功率因数低于0.7时,应安装无功功率补偿装置,使功率因数达到0.8以上。

交流电力线宜采用铜芯线,电力线截面积应与负荷相适应,在布线距离小于30米时,用经济电流密度计算用线截面积,经济电流密度取2.5A/mm2安全防护要求1.防雷及浪涌保护要求通信大楼应有可靠的避雷措施,避雷装置的地线与设备、电源的地线按共用接地的原则设计。

电源系统内部设置有防雷器,为确保系统正常工作,在把交流市电引入电源系统前最好装置一级防雷器,我们称之为B级防雷器,B级防雷器由用户自行购买安装,推荐适用中兴公司的ZXDU-LPU专用防雷单元;如果条件允许,建议B级防雷器安装在配电柜输入端前大于12m或更前的地方。

从B级防雷器安装地点到交流配电之间的电缆要求为室内电缆,以确保这段电缆不会遭受直接雷击。

用户在安装B级防雷器时,应注意连接到防雷器上的电缆线径和长度,导线线径应不小于16mm2,导线长度以越短越好为原则,防雷器的接地线更应如此。

组合电源系统配电部分的防雷装置我们称之为C级防雷装置,该装置采用德国著名公司的防雷器件,并由监控单元对防雷单元进行监控,防雷器有显示窗口,窗口采用机械标贴板,标贴板绿色时表示防雷器工作正常,红色时表示故障。

当防雷器发生故障时,监控单元会及时告警以提示维护人员及时更换,更换防雷器件无须停电,直接插拔即可,非常方便。

需提醒用户的是:在每年雷雨季来临之前,维护人员都应仔细检查防雷器件是否完好。

防雷和接地安装示意图如下图所示。

2.接地要求通信机房的接地方式通常按共用接地原则设计,即工作接地、防雷接地和保护接地共同合用一组接地体,其接地电阻应符合下表规定。

共用接地的基本方式是将电源系统的接地汇流铜排、直流工作地都与用户地线排短接。

对不单独提供用户地线排的基站,也可将电源系统直流工作地引入点(正母排或负母排)视作用户地线排。

电源系统的防雷地和保护地应就近接至电源系统的接地汇流铜排。

交流零线复接地可以接入用户地线排,但对相控设备或电机设备使用较多的供电系统,或三相严重不平衡的系统,交流复接地最好单独埋设接地体,或从直流接地线以外的地方接入地网,以减小交流对直流的污染。

三相五线制和单相三线制中的保护接地线可以直接引入电源系统的接地汇流排或交流配电屏的保护地连接端。

工作地线与保护地线工作地线与保护地线的选择遵循如下原则:工作地线: 选用最大负载线线径保护地线: 当交流相线线径S<16mm2时选用线径与相线相同;相线线径16≤S≤35mm2 ,保护地线线径选用16mm2,相线S>35mm2,选用相线线径的一半作为保护地线的线径。

注意:保护地和工作地应该分别接到地网铜排,不能在机架上汇合再接入大地。

电源系统配套工程施工电池的安装电池一般由电池厂家负责安装。

电源系统的工程接口是将电池接入电源系统。

在系统选用电池容量较大时,电池应分层安装。

电池组安装工具要经过绝缘处理,安装过程中不要碰伤电池塑料外壳和输出头。

多层安装电池最好先分层连接,再做层间连接。

充放电电缆暂时不要连接。

小容量电池一般安装在电池架上。

电力电缆线的布放在做工程设计时,交流电缆线和直流电缆线应分开安排,防止三相交流电对直流输出产生电磁干扰;根据负载支路与极性的不同,电池线和负载线每根电缆应备有线号和正负极标记,标记隔一定距离粘贴在电缆上;对于电池线、直流配电电缆的正极连接电缆应使用红色或黑色,负载电缆应使用兰色,接地电缆应采用黄绿色。

交流电缆线A相、B相、C相及零线N 分别与红、绿、黄、及浅兰色对应。

当电缆线均采用统一颜色时,应选用黑色,但必须做好线缆标识,避免混淆。

机架安装机架安装要求根据现场具体情况,选定机架安放位置。

安放位置所依据原则是考虑设备进出线合理,设备的操作维护方便,安装高度应便于观察监控显示,同时考虑通风散热及操作维护方便性。

机架应水平安装,机柜与垂直倾斜度不得超过5 。

机架的安装方式推荐用螺栓固定于机座或地板上和固定在支架上的安装方式进行安装。

若局方要求不使用膨胀螺栓进行固定,也可以在机架底部安装支脚的方式放置机架,这种方式的安装可以通过调整机架底部支脚高度的方法确保机架无倾斜。

机架安装步骤1.确定机架安装的地面位置根据“空间位置要求”的规定,结合电源系统的进出线合理、需安装设备的外型尺寸、设备的操作维护方便、机房的大小具体环境条件等因素确定机架的地面安装位置。

根据固定孔尺寸确定机架的安装孔位置。

3.确定安装孔位、安装膨胀螺栓在机房确定机架的安放地面位置后,按机架放置方位和机架固定孔位置,确立安装孔位置,并标示出安装孔的中心点。

如果是支架安装方式,孔位根据支架与地面固定面的安装孔位尺寸来确定。

安装孔位确定以后,用冲击钻开安装孔。

冲孔时要防止电钻震动造成偏心,另外,孔位尽量保持与地面垂直。

安装膨胀螺栓:将螺杆加上垫片和螺帽,插入孔中用扳手顺时针旋转螺帽,使膨胀螺栓在孔中固定,然后取下螺帽和垫片。

交流输入线的连接交流配电部分的连线包括交流输入线的连接、交流备用输出的连接、应急照明线的连接。
