电力系统架构图
电力线路结构介绍(实物图)PPT课件
39
线缆－钢心铝绞线的技术参数
❖ 以LGJ-120为例：
24.09.2020
24
上字型杆塔 四分裂导线
上字形铁塔的中 间相为绕跳式
均压环
两边相为直跳式
24.09.2020
25
绝缘子
绝缘子按所用材料的不同，可分为： 1. 瓷质绝缘子 2. 钢化玻璃绝缘子 3. 硅橡胶合成绝缘子
24.09.2020
26
绝缘子
绝缘子按其形状的不同，可分为： 1. 针式绝缘子 2. 悬式绝缘子 3. 瓷横担绝缘子
中间相采用 V形绝缘子
是我国首 条电压等级 最高、世界 海拔最高的 输变电工程 ，线路全长 156公里， 有308座铁 塔，直线塔 248座，耐 张塔60座。
24.09.2020
16
750kV的六分裂扩径导线
24.09.2020
17
特高压1000kV输电线路－V型铁 塔
“V”型绝缘子 串
24.09.2020
500kV绝缘子不少于 24片，有28片
24.09.2020
均压环 500kV四分裂导线
间隔棒
35
悬式绝缘子片数与电压等级关系
220kV不少于13片。有15 片防污型悬式绝缘子
此为耐张塔
2压4.0接9.20式20 耐张线夹和引流线
36
瓷横担绝缘子
❖ 瓷横担绝缘子 起到绝缘和横担 的作用，主要 应用于配电网。
18
1000kV的八分裂导线
国家电网公司晋东南至荆门特高压交流试验示范工程起于山西长治，经
河南南阳，南至湖北荆门，跨越黄河、汉江两大河流，全长约６５３．８公
里，工程总投资约５６．８８亿元，系统额定电压１０００千伏。
电力系统图解及说明
电力系统及电力网【附杆式，放射式，混合式配电图表及其他图表】2009-08-04 17:00电力系统 (Power System)：由各种电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体。
电力网(Power Network)：电力系统中各级电压的电力线路及其联系的变电所。
低压，是指1kV以下的电压。
1kV及以上的电压称为高压。
一般还把3、6、10kV 等级的电压称为配电电压，把高压降为这些等级电压的降压变压器称为配电变压器；接在35kV及以上电压等级的变压器称为主变压器。
因此，配电网是由10kV 及以下的配电线路和配电变压器所组成的，它的作用是将电力分配到各类用户。
安全：在电能的供应、分配和使用中，不应当发生人身及设备事故。
可靠：应满足电能用户对供电可靠性的地要求。
优质：应满足电能用户对电压质量和频率等方面的要求。
经济：供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
（一）电力网的电压等级电力网的电压等级是比较多的，不同的电压等级有不同的作用。
从输电的角度看，电压越高则输送的距离就越远，传输的容量越大，电能的损耗就越小；但电压越高，要求绝缘水平也越高，因而造价也越高。
目前，我国电力网的电压等级主要有0.22、0.38、3、6、10、35、110、220kV共8级。
1、电网(电力线路)的额定电压：是确定各类电力设备额定电压的基本依据。
2、用电设备的额定电压：规定与同级电网的额定电压相同。
3、发电机的额定电压：规定高于同级电网额定电压的5％。
(1)一次绕组的额定电压：当变压器直接与发电机相连时(如T1)，其一次绕组的额定电压应与发电机的额定电压相同，即高于同级电网额定电压的5％。
当变压器不与发电机相连，而是连接在线上(如T2)，则可看作是线路的用电设备，因此其一次绕组的额定电压应与电网额定电压相同。
(2)二次绕组的额定电压若变压器二次侧供电线路较长(如为较大的高压电网)时，则变压器二次侧的额定电压，一方面要考虑补偿变压器满载时内部5％的电压降，另一方面要考虑变压器满载时输出的二次电压还要高于电网额定电压5％，以补偿线路上的电压降，故它要比电网额定电压高10％(如T1)。

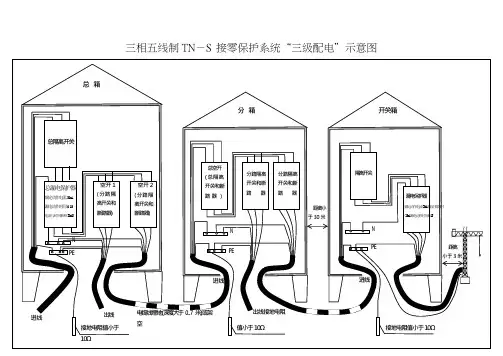

专业用电三级配电示意图(三相五线制 TN-S 接零保护系统“三级配电”示意图)
三相五线制 TN－S 接零保护系统“三级配电”示意图总箱
分箱开关箱总隔离开关
总漏电保护器额定动作电流>30m A 漏电动作时间>0.1S 电流与时间乘积<30m A S
N
空开1
( 分路隔
离开关和
断路器)
空开2
( 分路隔
离开关和
断路器)
总空开
( 总隔离
开关和断
路器）
N
分路隔离
开关和断
路器
分路隔离
开关和断
路器
距离小
于30米
隔离开关
N
漏电保护器
额定动作电流<30m A潮湿/腐蚀时
<15m A漏电动作时间<0.1S
PE PE PE 距离
小于3米
进线进线
进线出线
接地电阻值小于
10Ω电缆线埋地(深度大于0.7米)或架
空
出线接地电阻
值小于10Ω接地电阻值小于10Ω。
常见的16种弱电系统结构图
综合布线系统构造该系统是智能大厦的基础设施，是构成智能大厦高速公路和神经网络的基础。
能否在现在或将来始终具备最先进的通讯和现代化楼宇管理水平，将取决于是否具有一套完整高质、符合国际标准的布线系统。
楼宇自控系统示意图电视监控系统原理图该系统对犯罪分子有种威慑作用，使其望而生畏不敢轻易作案，对预防犯罪相当有效。
防盗报警系统原理图该系统是在一些无人值守的部位进行周边界或定向方位保护，具有隐蔽性好、报警及时、布防撤防灵活等特点，是建立多层次防范体系、进行全方位防护的主要手段之一。
电子巡更系统原理图电子巡更系统对巡更人员的巡更路线、时间等的设置及巡更数据的分析，可以实现对巡更人员的工作监督，以确保人防与技防的结合。
可视对讲系统停车场管理系统停车场管理系统的高效优质服务已成为在拥挤的市区空间里实施交通静态管理的主要环节，因此，采用停车库管理系统不但可以适应现代化办公需求，而且较之人工管理更为安全、简便、快捷、误差率小，并且可避免现场管理者人为的不合理收费。
卫星接收及电视系统它除了满足接收广播电视外，还可传输其他信号，例如用录像机和调制器自行播送文娱节目、教育节目以及VOD点播等业务。
计算机网络系统该系统主要是为工作、生活、娱乐的人们提供一个对内可共享资源，对外架起一座高速通讯的桥梁，建立与外界的网络互联环境，同时追求实现最佳的物业管理模式。
通过网络的建设使人们足不出户就可以进行电子购物、网上医疗诊断、点播VOD等等，使人们真正感受到全方位信息服务的智能所在。
视频会议系统该系统使人们的通信方式从单一的话音通信发展到话音、图像、视频和数据一体化的多媒体数字通信。
这样就从传统的开会方式上升到现代化的信息交流方式。
同声传译系统该系统是在使用不同国家语言的会议的场合，将发言者的语言（原语）同时由译员翻译，并传送给听众的系统。
会议发言系统该系统可供主席和代表分散自动或集中手动控制传声器的单通路声系统，所有参加讨论的人，都能在座位上方便地使用传声器，主席具有“优先权”控制功能，通过该功能，主席可控制发言次序，掌握会场气氛。
供电系统电气图识图
380/220V
旅 游 点
住 宅
酒
店
工
厂
发电厂
T1
升压变压器
输电线
35～500KV 高压传输线
区域变电站
T3 10KV
降压变压器
区域变电站
380/220用户
电
35～500KV
T4
6KV
力
高压用户
系 统
T2
升压变压器
区域变电站
T5
T6
降压变压器
10KV
图 380/220用户 发电厂
380/220用户
低压配电系统的接地型式
表1 低压配电系统型式符号的含义
第一个字母表示 第二个字母表示 电源端的接地状态 负载端接地状态
第三、四个字母表示 中性线与保护线是否合用
T
直 接接 地
I 不直接接地
T
表示电气设备金 属外壳的接地与 电源端接地相互 独立
N
表示负载侧 接地与电源 端工作接地 作直接电气 连接
C
金属外壳的接地与电源端的接地相互 地保护，同时部分设备
独立
采用接零保护
TN-C系统 电源端中性点直接接地，中性线 三相负荷基本平衡的
与保护线合为一根导线PEN，用电 工业企业建筑
T
设备的金属外壳与PEN线相连接
N
系 统
TN-S系统 电源中性点直接接地，中性线与 保护线分别设置，用电设备的金 属外壳与保护线PE相连接
供电系统电气图识图
发电机 电力系统与电力网
一次高压变配电所 升压变压器
二次高压变配电所
一般用户
低压变配电站
工工厂厂
火力发电厂
核子发电厂
大容量帛水蓄能电站
电力系统组织架构
电力系统组织架构1、水力发电站简介1）主要组成部分：水轮机、发电机、调速器，励磁调节系统，变压器、开关站、输电线路。
2）建筑结构：水电站建筑物包括：为形成水库需要的挡水建筑物，如坝、水闸等；排泄多余水量的泄水建筑物，如溢洪道、溢流坝、泄水孔等；为发电取水的进水口；由进水口至水轮机的水电站引水建筑物；为平稳引水建筑物的流量和压力变化而设置的平水建筑物（见调压室、前池）以及水电站厂房、尾水道、水电站升压开关站等。
3）等级划分：按水电站装机容量的大小，可分为大型、中型和小型水电站。
各国一般把装机容量5000kW以下的水电站定为小水电站，5000～10万kW为中型水电站,10万～100万kW为大型水电站,超过100万kW的为巨型水电站。
中国规定将水电站分为五等，其中：装机容量大于75万kW为一等〔大(1)型水电站〕，75万～25万kW为二等〔大(2)型水电站〕,25万～2.5万kW为三等〔中型水电站〕,2.5万～0.05万kw为四等〔小(1)型水电站〕,小于0.05万kW为五等〔小(2)型水电站〕；但统计上常将1.2万kW以下作为小水电站。
2、火力发电站简介1）火力发电厂简称火电厂，是利用煤、石油、天然气作为燃料生产电能的工厂，它的基本生产过程是：燃料在锅炉中燃烧加热水使之变成蒸汽，将燃料的化学能转变成热能，蒸汽压力推动汽轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械能转变成电能。
2）组成部分：分为三个系统，分别是汽水系统、燃烧系统、发电系统；汽水系统：由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成燃烧系统：由皮带输送机、电磁铁、碎煤机、煤斗、磨煤机、空气预热器、粗细分离器、排粉机、粉仓、给粉机、喷燃器组成。
发电系统：由副励磁机、励磁盘、主励磁机（备用励磁机）、发电机、变压器、高压断路器、升压站、配电装置等组成。
3）发电过程：在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。
电力系统图解及说明
电力系统及电力网【附杆式，放射式，混合式配电图表及其他图表】2009-08-04 17:00电力系统 (Power System)：由各种电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体。
电力网(Power Network)：电力系统中各级电压的电力线路及其联系的变电所。
低压，是指1kV以下的电压。
1kV及以上的电压称为高压。
一般还把3、6、10kV 等级的电压称为配电电压，把高压降为这些等级电压的降压变压器称为配电变压器；接在35kV及以上电压等级的变压器称为主变压器。
因此，配电网是由10kV 及以下的配电线路和配电变压器所组成的，它的作用是将电力分配到各类用户。
安全：在电能的供应、分配和使用中，不应当发生人身及设备事故。
可靠：应满足电能用户对供电可靠性的地要求。
优质：应满足电能用户对电压质量和频率等方面的要求。
经济：供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
（一）电力网的电压等级电力网的电压等级是比较多的，不同的电压等级有不同的作用。
从输电的角度看，电压越高则输送的距离就越远，传输的容量越大，电能的损耗就越小；但电压越高，要求绝缘水平也越高，因而造价也越高。
目前，我国电力网的电压等级主要有0.22、0.38、3、6、10、35、110、220kV共8级。
1、电网(电力线路)的额定电压：是确定各类电力设备额定电压的基本依据。
2、用电设备的额定电压：规定与同级电网的额定电压相同。
3、发电机的额定电压：规定高于同级电网额定电压的5％。
(1)一次绕组的额定电压：当变压器直接与发电机相连时(如T1)，其一次绕组的额定电压应与发电机的额定电压相同，即高于同级电网额定电压的5％。
当变压器不与发电机相连，而是连接在线上(如T2)，则可看作是线路的用电设备，因此其一次绕组的额定电压应与电网额定电压相同。
(2)二次绕组的额定电压若变压器二次侧供电线路较长(如为较大的高压电网)时，则变压器二次侧的额定电压，一方面要考虑补偿变压器满载时内部5％的电压降，另一方面要考虑变压器满载时输出的二次电压还要高于电网额定电压5％，以补偿线路上的电压降，故它要比电网额定电压高10％(如T1)。
弱电系统拓扑图23张，深入掌握各类系统的构成！
弱电系统拓扑图23张，深入掌握各类系统的构成！
很多人都知道有弱电系统，可是能说所有弱电系统说出来的人却很少，即便说出来了也做不到全部精通，因为弱电系统真的实在太多了。
很多人在弱电行业十多年也未必能将全部弱电系统搞明白，人们能用有限的精力精通其中一部分项已经很不错了。
其中我们常用到的弱电系统包含：多媒体系统、火灾自动报警系统、有线电视和卫星接收系统、广播系统、电子巡更系统、一卡通系统、防盗报警系统、计算机网络系统、LED大屏系统、楼宇自控系统、出入口控制系统、停车场系统、电话系统、视频会议系统和视频监控系统。
每一个系统所涉及的技术都挺有特色，作为一名弱电从业者（包括弱电工程和弱电产品以及系统集成），对于弱电行业的技术肯定要非常了解。
这次为大家整理了二十多种弱电系统图，与大家共同学习进步，要掌握弱电系统首先要能够把图看明白！
如果你已经看到最后一张了，可以分享支持一下哦！。
三级配电系统结构型式示意图
三级配电系统结构型式示意图(总18页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除建筑工程施工用电标准规范施工现场临时用电安全技术规范JGJ46-2005；建设工程施工现场供用电安全规范GB50194-93手持式电动工具的管理体制、使用、检查和维修安全技术规范GB 3787-2006施工现场临时用电安全技术在《施工现场临时用电安全技术规范》JGJ46-2005中（以下简称“规范”），以强制性条文的形式明确指出：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380 V三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统2、采用TN-S接零保护系统3、采用二级漏电保护系统（有些地方采用三级漏电保护方式如武汉）。
以上三项基本技术原则，是建造施工现场用电工程的主要安全技术依据，也是保障用电安全，防止触电和电气火灾事故的主要技术措施。
第一节施工现场临时用电三级配电系统一、系统的基本结构图8－1 三级配电系统结构型式示意图二、系统的设置规则1、分级分路（1）从一级总配电箱（配电柜）向二级分配电箱配电分路。
（2）从二级分配电箱向三级开关箱配电分路。
如分配电箱所管辖的设备台数较多，可在其下端增设分配电箱。
不得在分配电箱的一个回路上接2个以上的开关箱。
图8－2 二级配电中有多级分配电箱时结构形式示意图（3）从三级开关箱向用电设备配电实行所谓“一机一闸”制，一台用电设备必须有其独立专用的开关箱。
（4）对于单台总功率较大的设备，如塔吊、施工电梯、对焊机等，为保证其能正常工作，不影响相邻的设备，由总配电箱（柜）直接向其专用的开关箱供电。
2、动照分设动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。
3、压缩配电间距（1）分配电箱应设在用电设备或负荷相对集中的场所。
（2）分配电箱与开关箱的距离不得超过30m。
（3）开关箱与其供电的固定式用电设备的水平距离不宜超过3m。
