校园网络工程综合布线方案

合集下载

网络工程综合布线整体方案

网络工程综合布线整体方案一、前言随着信息技术的发展，网络工程已经成为现代社会中不可或缺的一部分。

在各行各业中，网络工程起着连接和传输信息的重要作用。

而网络工程的综合布线则是网络工程中的一个核心组成部分。

它的好坏直接影响着网络的可靠性、稳定性和高效性。

因此，综合布线整体方案的设计和实施显得尤为重要。

二、综合布线整体方案的概念综合布线整体方案是指对网络通信设备、传输线路和连接器等进行规划、设计和布置的全过程方案。

它不仅包括物理布线结构的设计和建设，还包括逻辑布线的规划和实施。

综合布线整体方案的目标是建立一个高效、稳定、安全和易于管理的网络通信系统。

三、综合布线整体方案的要求1. 高可靠性综合布线整体方案应确保网络设备和传输线路的连接稳定可靠，能够有效降低网络故障率，确保网络的高可靠性。

2. 高效性综合布线整体方案应考虑网络的高速传输需求，保证网络的高效运行。

布线设计应合理、规范、充分考虑未来网络升级的需求。

3. 安全性综合布线整体方案应能够保障网络的信息安全，避免信息泄露和网络攻击，确保数据的安全传输。

4. 可管理性综合布线整体方案应考虑网络的易于管理性，包括对网络设备和传输线路的监控、维护和管理。

四、综合布线整体方案的设计步骤1. 前期调研在设计综合布线整体方案之前，需要对现有网络环境进行调研和分析，了解网络的实际需求和潜在问题。

对网络设备和传输线路等进行勘察，了解网络的物理结构和逻辑连接关系。

2. 网络规划在调研的基础上，进行网络规划，确定网络的布线结构，包括网络设备的布置位置、布线路径和逻辑连接图的设计。

要根据实际需求制定合理的布线方案。

3. 材料选型根据网络规划的要求，选择适合的网络设备、传输线路和连接器等材料。

要考虑材料的质量、性能和价格。

4. 建设和布线根据网络规划和材料选型，进行网络设备的建设和传输线路的布线。

要保证布线的质量和稳定性，确保网络的高效运行。

5. 测试和调试在完成建设和布线之后，需要对网络进行测试和调试，确保网络的连接稳定可靠，满足网络的使用需求。

网络工程课程设计(综合布线)(1)

题目：校园网络规划与设计姓名：韦小娜院（系）：信息工程学院专业班级： 14级计算机科学与技术学号： 1401110229指导教师：聂燕柳时间： 2017 年 2 月 27 日至 2017 年 5 月 12 日摘要综合布线系统（Premises Distribution System ，PDS）是一个用于音频、数据、视频传输的标准结构化布线系统，它是整个网络系统的灵魂和骨干，主要包括计算机网络布线、电话通信、卫星接收和有线电视的布线。

结构化综合布线系统是一个模块化、灵活性、安全性较高的智慧型布线网络，它通过延伸到每个区域的信息点，将电话、计算机、服务器、网络设备以及各种楼宇控制与管理设备连接为一个整体，高速传输语音、数据和图像，从而为管理者和使用者提供综合服务。

当今的世界正从工业化社会向信息化社会转变。

快速、高效的传播和利用信息资源是21世纪的基本特征。

掌握丰富的计算机及网络信息知识不仅仅是素质教育的要求而且也是学生掌握现代化学习与工作手段的要求。

Internet及WWW 应用的迅猛发展，极大的改变着我们的生活方式。

信息通过网络，以不可逆转之势，迅速打破了地域和时间的界限，为更多的人共享。

学校作为信息化进程中极其重要的基础环节，如何通过网络充分发挥其教育功能，已成为当今的热门话题。

随着学校教育手段的现代化，很多学校已经逐渐开始将学校的管理和教学过程向电子化方向发展，校园网的有无以及水平的高低也将成为评价学校及学生选择学校的新的标准之一，此时，校园网上的应用系统就显得尤为重要。

学校目前正加紧对信息化教育的规划和建设。

开展的校园网络建设，旨在推动学校信息化建设，其最终建设目标是将建设成为一个借助信息化教育和管理手段的高水平的智能化、数字化的教学园区网络，最终完成统一软件资源平台的构建，实现统一网络管理、统一软件资源系统，为用户提供高速接入网络，并实现网络远程教学、在线服务、教育资源共享等各种应用；利用现代信息技术从事管理、教学和科学研究等工作。

校园网综合布线设计方案

校园网综合布线设计方案一、引言随着数字化时代的发展，校园网已经成为现代学校不可或缺的基础设施之一。

校园网的综合布线设计方案对于保证网络通信质量和提升教学科研水平至关重要。

本文将结合实际情况，提出一个针对校园网的综合布线设计方案。

二、需求分析1. 布线范围：校园网综合布线需覆盖整个校园，包括教室、实验室、图书馆、办公楼等各个区域。

2. 带宽需求：校园网需要满足师生的教学、科研、办公以及其他日常活动的网络需求。

带宽应具备良好的扩展性，以应对日益增长的带宽需求。

三、设计方案1. 布线结构校园网的综合布线应采用分布式布线结构，将各个区域的布线集中到主干机房。

主干机房应位于校园中心位置，方便各个区域的布线连接。

2. 网络拓扑采用星型拓扑结构，将主干机房作为网络的核心节点，各个区域作为分支节点连接到核心节点。

这样可以使得网络布线简洁、稳定，并且易于管理和维护。

3. 布线介质针对不同区域的需求，选择适当的布线介质。

对于短距离传输和高速数据传输的场所，采用光纤作为主要的布线介质；对于一般的数据传输场所，采用双绞线作为主要的布线介质。

4. 网络设备选择选择高性能的网络设备，例如交换机、路由器等，以确保网络的传输速度和稳定性。

根据不同区域的需求，合理布置网络设备，保证网络的覆盖范围和功能完善。

5. 安全设计在校园网设计方案中，安全是重要的考虑因素之一。

采用防火墙和入侵检测系统等措施，保障校园网的安全性和数据的保密性。

6. 扩展性设计校园网需具备良好的扩展性，能够适应日益增长的带宽需求。

在布线设计中，应预留一定的冗余空间，方便后续的扩展和升级。

四、实施计划1. 需要进行详细的现场调研，了解校园网络的布线需求，包括各个区域的布线长度、布线路径、布线介质等。

2. 根据需求分析，制定详细的布线设计方案，包括网络拓扑、布线结构、布线介质、网络设备等，并进行合理的预算。

3. 寻找合适的供应商进行设备采购和布线施工，确保布线工程的质量和进度。

校园网综合布线系统设计方案

计算机网络技术与综合布线系统息息相关。

计算机和通信技术的飞速发展，网络应用已成为人们日益增长的一种需求；而结构化布线是网络实现的基础，是现今和未来计算机网络和通信系统的有力支撑环境.所以在设计综合布线系统的同时必须充分考虑所使用的网络技术及网络技术的新趋势,避免硬件资源的冗余和浪费，以便充分发挥综合布线的优点。

1、结构化综合布线系统的组成及设计综合布线系统(PDS，Premises Distribution System）是一套开放式的布线系统,可以支持几乎所有的数据、话音设备及各种通信协议，同时，由于PDS充分考虑了通信技术的发展，设计时有足够的技术储备,能充分满足用户长期的需求，应用范围十分广泛。

而且结构化综合布线系统具有高度的灵活性，各种设备位置的改变，局域网的变化,不需重新布线,只要在配线间作适当布线调整即可满足需求。

结构化综合布线一般划分为六个子系统.1-1、工作区子系统（Work Area）及其网络设计工作区子系统由终端设备连接到信息插座的连线,以及信息插座所组成。

信息点由标准RJ45插座构成.信息点数量应根据工作区的实际功能及需求确定，并预留适当数量的冗余。

例如：对于一个办公区内的每个办公点可配置2~3个信息点，此外应为此办公区配置3～5个专用信息点用于工作组服务器、网络打印机、传真机、视频会议等等.若此办公区为商务应用则信息点的带宽为100M可满足要求；若此办公区为技术开发应用则每个信息点应为交换式100M甚至是光纤信息点.工作区的终端设备（如：电话机、传真机）可用康宁公司FutureCom超五类或六类双绞线直接与工作区内的每一个信息插座相连接，或用适配器(如ISDN终端设备）、平衡/非平衡转换器进行转换连接到信息插座上。

1—2、水平子系统（Horizontal)及其网络设计水平子系统主要是实现信息插座和管理子系统，即中间配线架（IDF）间的连接。

水平子系统指定的拓扑结构为星形拓扑.水平干线的设计包括水平子系统的传输介质与部件集成.选择水平子系统的线缆，要根据建筑物内具体信息点的类型、容量、带宽和传输速率来确定。

校园综合布线子系统设计方案

校园综合布线子系统设计方案2.1 综合布线系统上海XX学校的综合布线系统是一个高标准的布线系统，系统能支持当前普遍应用的各种网络设备、标准通信协议，以实现语音、数据、视频、多媒体等信息的传输。

能充分适应通信和计算机网络技术的发展，并满足现代多媒体教学、办公、及其它智能化系统应用的需求。

本系统材料：六类四对非屏蔽线缆、五类非屏蔽大对数电缆、六类信息模块、配线架、光缆、跳线等。

其中布线系统产品应提供厂家20年的产品质量保证。

2.1.1、系统设计目标结构综合布线系统主要有以下目标：数据、语音系统的综合布线要求管理方便，信号传输可靠。

数据、语音的水平布线均采用六类非屏蔽双绞线，便于语音、数据信息点的转换。

需要特别指出的是，对数据通讯而言，主干垂直布线和建筑群布线使用光纤技术，可使系统间的传输速率达千兆,所以在方案中尽可能采用光纤等手段满足未来学校功能扩展需要。

此次布线需要考虑闭路电视线路，每个教室需考虑一个电视点，具体点位参照图纸。

2.1.2、系统设计原则本综合布线系统应是一个开放的、模块化的配线体系，应具备使用灵活、管理简便、扩充方便等特点，并能保证其技术性能先进。

系统设计应遵循标准化、可靠性、灵活性、可扩充性、经济性的设计原则。

并满足如下要求：●整个工程要求遵照国际标准及国内规范进行设计。

●系统设计遵从相关标准，满足语音、数据业务传输需求，且兼顾到相当长的一段时间内扩展的需要。

●布线系统采用国际标准建议的分层星型拓扑结构，提高系统的容错性。

考虑到计算机网络的发展和多媒体传输的应用需求，布线系统将支持语音、数据等综合信息的高质量传输。

●系统应能满足灵活应用的要求。

即任何一个信息点能够连接不同类型的设备，网络结构要求既适合于电话系统的需求，同时也适合于计算机网络及其它智能系统的要求。

●计算机网络布线按整个大楼的计算机信息点和语音点综合考虑。

水平铜缆布线数据与语音均采用六类非屏蔽布线产品，提高系统的灵活性。

宿舍网络综合布线系统方案.【甄选文档】

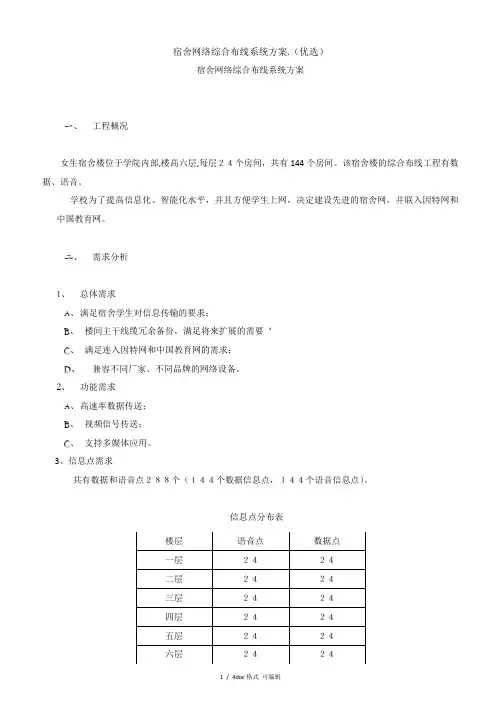

宿舍网络综合布线系统方案.（优选）宿舍网络综合布线系统方案一、工程概况女生宿舍楼位于学院内部,楼高六层,每层２４个房间，共有144个房间。

该宿舍楼的综合布线工程有数据、语音。

学校为了提高信息化、智能化水平，并且方便学生上网，决定建设先进的宿舍网，并联入因特网和中国教育网。

二、需求分析1、总体需求A、满足宿舍学生对信息传输的要求；B、楼间主干线缆冗余备份，满足将来扩展的需要‘C、满足连入因特网和中国教育网的需求；D、兼容不同厂家、不同品牌的网络设备。

2、功能需求A、高速率数据传送；B、视频信号传送；C、支持多媒体应用。

3、信息点需求共有数据和语音点２８８个（１４４个数据信息点，１４４个语音信息点）。

信息点分布表三、系统设计目标1、选择著名品牌的综合布线产品，以先进的技术、优良的品质、高的性能指标确保综合布线系统能够满足应用的要求；2、使用光纤作为楼间布线主干，冗余配置，提高系统带宽，防止电磁干扰，并适应未来发展需要；3、楼间光缆采用可支持1Gbps以上的网络数据传输速率；4、采用星型拓扑结构，支持多种形式的网络应用；5、将配线架安装在机柜中，提高系统的可靠性和安全性；6、具有开放性，能与众多厂家产品兼容；7、能满足现在以及将来计算机网络的通信的需求。

四、系统设计标准和原则此处略！五、系统结构详述本布线系统包括六个子系统：即工作曲子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统、建筑群子系统，系统拓扑图和布线系统图后附。

1、工作曲子系统对于工作曲子系统，每个信息点用一个单口面板。

对于连接用户终端的数据跳线，为了给学校节省投资，由我们公司自己制作。

各楼的信息插座均采用白色86型具有防尘盖的单口面板和超5类模块，信息插座底部距离地面高度为300MM。

各楼信息模块的数量，信息插座面板的数量为信息点数的一半。

各楼信息模块和面板的数量如各楼布线设备和材料清单所示。

2、水平子系统对于水平子系统，数据线缆同一采用超5类双绞线。

校园网综合布线设计方案

综合性布线系统一综合布线系统概述21.1 兼容性31.2 开放性31.3 灵活性31.4 模块化41.5 扩展性41.6 经济性4二校园网综合布线需求分析51. 1设计目标52. 2校园网网络拓扑结构5三总体系统设计方案62.1 工作区子系统的设计6工作区子系统选择63. 2水平子系统的设计7水平子系统选择73.3管理子系统设计8管理子系统选择83.4垂直干线子系统设计8垂直干线子系统选择83.5设备间子系统设计9设备间子系统设计选择9设备间环境注意要求93. 6建筑群子系统103.7防雷10设计依据及原那么10接地保护11四线槽及线缆布设要求124.1安装前考前须知124. 2符合标准化标准124. 3线槽线缆布设要点12五系统验收13解决方案9. 1概要139.2 测试标准139.3 测试模式139.4 建立文档13一综合布线系统概述综合布线系统是伴随着智能化大厦而崛起的，作为智能大厦中枢神经，综合布线系统是近20年来开展起来的多学科交叉型的新型研究领域。

随着计算机技术、通信技术、控制技术与建筑技术的开展，综合布线系统在理论和技术方面也不断得到提高。

目前，由于理论、技术、厂商、产品甚至国别等多方面的不同，综合布线系统在命名、定义、组成等多方面都有所不同。

我国《智能建筑设计标准》(GB/T50314-2000)中把综合布线系统定义为：综合布线系统是建筑物或建筑群内部之间的传输网络。

它能使建筑物或建筑群的内部设备、数据通信设备、信息交换设备、建筑物物业管理设备及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部的通信网络设备与建筑物外部的通信网络设备相互连接。

上述的定义通常被称为是建筑物与建筑群综合布线系统。

按照《建筑与建筑群综合布线系统工程设计标准》(GB/T50314-2000)的定义，它包括建筑物到外部网络或局线路上的连接点与工作区的语音或数据终端之间所有电缆及相关的布线部件。

这里要注意区分一下综合布线和综合布线系统这两个根本概念：综合布线只作为一个概念而存在，综合布线系统那么是一种解决方案或者是一种布线产品。

校园网络综合布线设计方案

校园网络综合布线设计方案随着时代的发展和科技的进步，校园网络已经成为现代化校园建设的重要组成部分。

校园网络综合布线设计方案是校园网络建设的关键环节，它直接影响着校园网络的性能和用户体验。

因此，在校园网络建设过程中，合理的综合布线设计方案是必不可少的。

一、综合布线是什么？综合布线是指在建筑物内部按照规范设计，统一配置电缆和光缆，达到实现音视频、数据及其它信息传输的目的。

它包括主干线、水平线、墙壁面板、框架、交换机和服务器等一系列配套设施和建筑工程。

综合布线的好坏对整个网络质量和传输速率都有很大影响，因此，严格按照规范来设计和实施综合布线方案是非常重要的。

二、分析需要在开始设计综合布线方案之前，首先需要对校园网络的需求进行充分的分析和了解。

校园网络的应用需求主要涉及以下几个方面：1.数据传输。

学校的每个教学楼、办公楼甚至学生宿舍都需要数据传输，如：网上办公、图书馆资源共享、学生选课等等。

因此，校园网络需要建设完善的主干网和水平分布系统。

2.语音通信。

语音通信是必不可少的，如：教室内讲解、电话会议等等。

因此，校园网络应该建设由IP电话组成的通信系统。

3.安全保障。

保障网络的安全性是校园网络建设很重要的一个部分。

校园网络对外要保持封锁，同时内部要保护信息安全，如：防止非授权人员盗取敏感信息等。

基于以上需求，校园网络综合布线设计方案应该考虑充分，使得校园网络能够满足教师、学生和管理人员的各种网络需求。

三、设计方案综合布线方案分为两个关键步骤：设计和实施。

接下来将根据上述所分析的需求，给出一些应该考虑的设计方案。

1.提供充足的宽带。

在设计网络时，需要确定每个区域的用户数和宽带使用情况。

教室和实验室需要提供更高的宽带，而宿舍楼则需要提供低宽带。

2.使用拧花对网络进行保护。

拧花线对保护网络免受外部电磁波的干扰效果非常显著，可以提高网络的稳定性和可靠性。

3.采用光缆。

光缆一般应用于主干线的建设，具有传输速度快、带宽大、抗电磁干扰、信号损耗小等优点。

校园网络综合布线系统方案

1. 前言 32. 设计概述及产品选型 32.1 工程概况 32.2 设计范围及分工 32.3 产品选型 33. 系统设计目标及原则 43.1 系统设计目标 43.2 系统设计原则 44. 需求分析及设计假定 54.1 需求分析 54.2 设计假定 65. 系统总体结构设计 66. 系统详细设计 66.1 传输介质选择 66.2 工作区子系统76.3 水平(配线)子系统76.4 管理子系统86.5 设备间子系统96.6 (垂直)干线子系统106.7 建造群子系统107.图纸分册108.货物清单和货物价格13随着计算机应用的不断普及,学校的教学管理也相应的发生着变化｡如何能更加充分的利用学校现有的教学资源进行教学、管理,又能达到事半功倍的效果?校园网的实施为学校提供了很好的解决方法｡校园网的建设是现代教育发展的必然趋势,建设校园网不仅能够更加合理有效地利用学校现有的各种资源,为学生学习、教师备课、教学管理以及从外界获取信息,掌握先进的信息工具创造了环境, 同时对学校的日常工作也起到重要的促进作用,为学校未来的不断发展奠定基础,使之能够适应信息时代的要求｡为了建设校园网,综合布线系统是基础｡它为信息资源的传递提供了物质通道｡因此寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术, 已成为当务之急,它不但能够满足现在的需求,更重要的是迎接未来对配线系统的挑战｡、办公室, 图书馆教工宿舍、学生宿舍在内总计17700 个信息点和7230 个电话接口,主要解决学校的教师及学生的信息化管理和对教育的访问,建成后的校园网络为8000 多师生提供信息服务｡校园网络的建设包括三个区域,分别是核心区、图书馆区、学生宿舍区｡其中核心区包括10000 个摆布的信息点和162 个电话接口;图书馆区包括700 个信息点和68 个电话接口;学生宿舍区包括7000 个摆布的信息点和7000 个电话接口｡｡本次校园网络综合布线方案涉及的范围为:◆综合布线系统的设计、供应、安装、接续、测试、验收、系统质保、技术支持、售后服务和培训;◆ 弱电管线的设计、施工和协调｡, 国内品牌的超5 类布线产品性能已非常稳定,一些国内知名品牌与国际品牌相比,具有较好的性价比｡本设计方案中的综合布线系统选择唯康通信(Vcom) 公司的综合布线产品｡UTP 采用TUM404EGY 超5 类线缆,配线架采用PP24-MR 模块式配线架,信息模块采用非PCB 免打线设计的MOU45E-WH 模块,灌篮采用单模中心束铠装8 芯(室外)FSCTA-8 光缆等｡,能实现数据和语音通信｡｡任何一个信息插口,均能连接不同的设备,如计算机, 终端, 传真机, 和电话｡并可连接不同类型的局域网｡( 如:TOKEN RING 网,ETHERNET 网等) ｡也可连接计算机终端设备实现异步通信｡所有这些不同类型的连接方法均可通过在管理子系统中更改跳线来方便地实现｡,其余所有接插件均是模块化的标准件｡, 以便将来要扩展时,可以方便地将设备扩充进去｡15-20 年的使用寿命,用户可以获得20 年质量保证｡、国内标准、规范或者工业标准等｡选择的产品为国内知名品牌,其产品符合国际规范(CECS72:95 规范),并通过了电子通讯标准协会(EIA/TIA)的认证,在中国获得了广泛的应用｡总之,系统设计必须满足学院网络信息化建设的需求 ,为系统的信息交换和处理提供一个性能好,可靠性、可用性高的网络平台,并能满足一定的冗余性｡为了实现上述的设计目标,在进行校园网络的综合布线系统设计时必须遵循如下设计原则:☆ 先进性:布线系统的设计目标决定了系统必须采用当今的最先进的技术、方法和设备, 既要反映当今水平,又具有发展潜力, 同时布线系统又是要在规定的时间内投入使用的一项实际工程, 因此涉及的技术和器材必须是成熟的｡☆ 开放性:布线系统要具有开放性和灵便性,一方面布线系统要能适应不同用途要求(如话音、数据和图象的传输),同时又要能够支持不同厂家的网络设备｡☆ 扩充性:布线系统应具有15-20 年的使用寿命｡信息技术的发展非常之迅速, 因此在设计布线系统时,应考虑具有充分的扩展能力｡☆ 可靠性:布线系统是智能大楼的信息传递的通道｡要保证信息可靠的传递,必须要有可靠的布线系统｡☆ 标准化:为便于设计、维护和有生命力,布线系统的设计必须采用成熟的国际、国内标准、规范或者工业标准等｡☆ 可比性:在满足用户的需求前提下,提供与同类产品相同功能、质量及服务,做到最佳性能价格比｡根据用户需求,本方案采用的综合布线系统最终为用户提供一个开放的、灵便的、先进的和可扩展路线基础,能够满足学院网络信息化建设的需求,为系统的信息交换和处理提供一个性能好,可靠性、可用性高的网络平台,并能满足一定的冗余性｡综合布线系统的需求:◆ 能够支持各种计算机网络设备,支持多媒体教学的应用;◆具有先进性、可靠性和可扩充性;◆把好质量关,杜绝工程质量事故;◆ 学校的信息点分为数据接口、电话接口接口｡具体信息点分布如下｡工程工区栋数信息电话教学区7 900 56科教楼 1 200 30食堂 3 10 50学生公寓16 7000 7000办公楼 1 90 150图书馆 1 26 26其它 2 700 10合计31 17700 7230 在方案中,将对校园网络综合布线系统进行一些设计假定,以方便后续的方案叙述｡假定各配线机房内均安装了高架地板,线缆经过地板下通往配线机柜, 同时机柜下部还安装了电源插座｡假定计算机网络设备的光纤模块均使用ST 接口,这样光配线架无论采用哪一种接口,只需配一端是ST 头的异种跳线就可以实现光端箱与网络设备之间的跳线｡该校园网布线系统设计,将采用国内知名品牌的综合布线系统技术及产品,来为计算机网络、语音通讯、图象传输等提供一条实用的和可扩展的模块化介质通路,适应新技术的发展和应用｡整个学校的布线系统采用光纤-UTP 铜缆混合方案｡考虑到楼群的结构及多模光缆、双绞线支持的最远距离,计算机中心机房设在科技大楼,在其它大楼各设 1 个楼宇配线间｡楼群配线间与楼宇配线间的数据主干系统采用六芯室外多模光缆连接 ,可支持从传统以太网、令牌环网、100Mb/s 快速以太网、FDDI,622Mb/s ATM、千兆位高速以太网等多种应用,水平子系统布线采用超五类非屏蔽双绞线,可支持高达 622Mbps ATM 和 550MHz 带宽图象应用,能更有效地减低串音干扰,使语音、数据及图象传输更清晰、更有效｡根据学校具体情况及用户所提出的要求,本方案设计中数据主干传输介质采用室外多模光缆,建造物内的水平子系统在性能上可采用三类、超五类和六类线缆｡三类线缆一般使用其作为语音和低速设备的传输介质,超五类线缆能支持最高622M 的高速网络,技术成熟,在各行各业得到了广泛的应用;六类线缆的性能指标在超五类的基础上有所提高, 但其成本相对昂贵,且对产品的兼容性及施工技术要求严格｡因此我们确定水平子系统的传输介质选用超五类非屏蔽双绞线,彻底满足其数据、语音、图象传输及抗干扰的要求｡工作区子系统为用户提供一个满足高速数据传输的标准信息出口,并实现了信息口与设备终端的匹配、连接｡该部份主要包括跳线、软线等非有源器件,其数据部份采用(RJ45-RJ45)超五类压接跳线,每一个信息插座应可支持如下的终端设备:数据通信、语音通信、图象传输等根据标书的要求,本项目共计数据点 17700 个｡详细的分布见下表｡水平(配线)子系统由信息插座、信息插座至楼层配线设备的电缆或者光缆、楼层配线设备和跳线组成｡信息插座均为 RJ-45 制式｡每一条数据水平双绞线的长度均不应超过 90 米｡水平双绞线布线从房间内的信息点引出并布到相应的楼宇配线柜内｡整个布线为星型拓扑结构连接方式｡其敷设采用 PVC 线槽安装｡根据整个学校信息点数量配置,分布到各教室、办公室、实验室及其它房间的的信息点数量基本上惟独 ~ 个,所以信息点插座采取安装在墙壁上的办法,其安装高度全部为离地 300mm ｡为了保证系统的安全可靠性,所有的配线设备及网络设备必须置于 19"机柜内｡水平铜缆采用CLA04e 超五类非屏蔽双绞线｡配线设备采用 PNC24 24 口配线板｡信息点插座模块采用 JKB03 型模块｡面板采用单/双孔 86 型面板｡其模型见下图:工程工区教学区科教楼食堂学生公寓办公楼图书馆其它合计信息点 6000 400 200 7000 600 40 10 17700栋数 7 1 3 16 1 1 2 31水平线缆计算:本方案设计按每一个信息点的平均水平距离为 10 米计算,共需超五类非屏蔽双绞线为:一箱线缆能布的点数为:305÷10=30(个)需线缆箱数为:17700÷30 = 590(箱)考虑到其它用缆,共需超五类双绞线约 596 箱｡管理应对设备间、交壤间和工作区的配线设备、线缆、信息插座等设施,按一定的模式进行标识和记录,并符合以下规定:规模较大的布线系统宜采用计算机进行管理 ,简单的布线系统宜按图纸资料进行管理,并应做到记录准确,及时更新、便于查阅｡每条电缆、光缆、配线设备、端接点、安装通道和安装空间均应给定惟一的标志｡配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识 ,并应有详细的书面记录和图纸资料｡电缆和光缆的两端均应标明相同的编号｡名称19”配线柜(30U) 25 回线高频接线模块 250 回线背装架 100 回线背装架 24 口 Patch-Pannel型号PT/XG.30U.60PT/FT2-55 PT/8.037.061 PT/8.037.100HXPT/FA3-08VI序号 1 2 3 4 5数量 40 600 20 50 3006 PT/4.431.000 管理线盘707 PT/8.840.072 标志块608 PT/UTP.C3.025 3 类 25 对 UTP 电缆909 PT/FB.SN.004 4 芯室内多模光纤4510 PT/TX.ST1.02 ST-ST 光纤单芯多模跳线2011 PT/TX.STC1.02 ST-SC 光纤单芯多模跳线4012 PT/GP11A 12 口光纤分线盒9013 PT/FL.ST.01 ST 法兰盘适配器60整个学校的主设备间(计算机中心机房)设在科技楼,主要放置主配线机柜、网络服务器、交换机及其它网络设备等｡考虑到大楼的高度及宽度,在教学区与办公区,宿舍元分别设立分配线间｡为了保证系统的安全可靠性,所有的配线设备及网络设备必须置于机柜内｡(1)温、湿度要求根据综合布线系统有关设备和器件对温、湿度的要求,设备间安B 级执行｡即温度为12~30 摄氏度,相对湿度为35%~70%,温度变化率<10 度/小时｡(2)隔热、防尘、防火、防静电要求这些因素会对计算机系统的性能及安全带来严重的影响,为了使系统安全、可靠地运行,在对计算机机房装修材料的选用、施工工艺等方面应加以考虑｡建议地板选用抗静电活动地板,墙壁采用防火涂料或者装金属塑铝板,天花吊顶选用金属天花｡(3)照明要求设备间在距地面0.8m 处,照度不应低于200Lx｡(4)供配电要求设备间的供电电源应满足以下要求:频率:50Hz;电压:380V/220V;建议提供独立电源｡干线系统是指从主配线间至楼层配线间的电缆｡本综合布线系统由于没有此外设置楼层配线间,故不考虑垂直干线子系统的设计｡建造群子系统将一个建造物中的线缆延伸到建造群的此外一些建造物中的通信设备和装置上｡它是整个布线系统中的一部份(包括传输介质)并支持提供楼群之间通信设施所需的硬件,其中有铜线,光缆等｡本项目中建造群子系统指的是计算机中心机房与其它各楼宇之间的光纤连接｡本方案中的数据主干线缆采用室外型多模光缆,其敷设方式室内采用金属桥架,室外采用走地沟的方式｡。

校园网综合布线设计方案(课程设计)

-1-
兰州理工大学软件职业技术学院
目录
前言.................................................................................................................... - 1 一、校园网的建设目标....................................................................................................................................................................... - 5 -
兰州理工大学
综合布线课程设计
学院：软件职业技术学院
专业班级：
华迪班
学生姓名：鲁宝峰 10700361
夏伟 10780043
李昂 10780016
李菲 10780048
题目：校园网综合布线设计方案
指导教师：
杜红林
兰州理工大学软件职业技术学院
前言
在网络信息时代的今天，面向新的需求和挑战，为了学校的科研、教学、管理技术水平，为研究开发和培养高层次人才建立现代化平台，Intranet/Internet 技术的高速多媒体校园网已经越来越普及。
6.1 工程设计................................................................................................ - 26 6.2 实施步骤................................................................................................ - 26 6.3 实施进度................................................................................................ - 28 七、验收测试...................................................................................................... - 29 八、维护管理...................................................................................................... - 30 九、信息点分布图.............................................................................................. - 31 十、工程报价...................................................................................................... - 34 十一、网络安全.................................................................................................. - 35 总结.................................................................................................................. - 36 -

网络综合布线方案

网络综合布线方案一.、综合布线设计方案：1. 工作区子系统工作区布线子系统由终端设备到信息插座的连线（或软线）组成，它包括-连接器、连接跳线、信息插座；信息插座为墙上型、；标准有：RJ-45双口2.水平布线子系统水平布线子系统将电缆从楼层配线架连接到各用户工作区的信息插座上，通常处于同一楼层之上，可以采用3类、5类或超五类4对屏蔽/非屏蔽双绞线；3类、5类及超五类双绞线都是由4对24-AWG的对绞铜线组成；3类线在10MBPS 应用时无误码传输距离为100米、16MBPS时为50米；5类线在155MBPS时可传输80米、在100MBPS时为100米；超五类在155Mhz时传输距离可以达到100米，速率更高时可采用光纤。

为了满足高速率数据传输，数据传输选用普天超5类四对UTP双绞线，由于所用的数据线均采用了超5类UTP双绞线，因此对学院校园网而言，超5类UTP双绞线布线时的带宽和传输速率能满足武威职业学院校园网楼宇内信息点要求的100M接入，超5类布线与垂直干线一起使用，为带宽应用程序提供完全的端到端布线解决方案，适用于网络的扩展及升级，成本底维护费用少。

3.垂直干线子系统（RISER BACKONE SUBSYSTEM）：指各搂层配线架与主配线架间的干缆：可以为大对数双绞线、光缆也可以二者混用；其主要功能是将主配线架系统和各楼层配线架连接起来。

4.布线柜子系统(RACK SUBSYSTEM)：由楼层配线架组成，其主要功能是将垂直干缆与各楼层水平子系统相连接，布线系统的优势和灵活性主要体现在布线柜子系统上，只要简单的跳一下线就可完成任何一个结构化布线系统的信息插座以对任何一个智能系统的连接，极大的方便了线路重新布局和网络终端的重新调整；光纤连接时，要用光纤配线箱，箱内有多个ST或SC连接器安装口；其线路弯曲设计符合62.5/125μM多模光纤的弯曲要求，光纤接头采用ST或SC型，由陶瓷、塑胶、不锈钢等材料制成，光纤藕合器可做为多模光纤与网络设备或接线装置上的连接，配线架和光纤配线箱通常设在弱电井或设备间内，用来连接其他子系统，并对它们通过跳线进行管理。

学校网络综合布线工程方案

学校网络综合布线工程方案一、项目概述为了满足学校日益增长的信息化需求，提高教学、科研和管理水平，学校决定进行网络综合布线工程。

该工程旨在建设一个稳定、高效、安全的校园网络，以支持教学、科研和管理各项业务的顺利开展。

二、项目目标1.构建高速、稳定、安全的校园网络，提供多媒体教学、在线考试、科研数据共享等网络服务；2.实现校园各个区域的无缝网络覆盖，确保全校师生都能畅通无阻地接入网络；3.提高网络带宽，提升网络响应速度，降低网络故障率；4.保障网络信息的安全，建立完善的网络安全防护体系。

三、工程方案1.网络架构设计根据学校规模和需求，采用三层网络结构，核心层、汇聚层和接入层相互连接，构建高效的校园网络。

其中，核心层负责提供高速路由、交换、互联等核心功能；汇聚层负责连接核心层和接入层，为接入层提供路由和交换功能；接入层负责为终端用户提供接入服务，连接各楼层、各个区域的网络设备。

2.网络布线规划根据校园结构和用网情况，制定合理的网络布线规划。

在建筑结构施工之初，设计师应该与网络工程师充分沟通，共同确定网络布线的具体走向和位置。

同时，应充分考虑未来的网络扩容需求，确保布线规划的灵活性和可持续性。

3.网络设备选型根据校园网络规模和功能需求，选择可靠的网络设备。

对于核心层、汇聚层和接入层的网络设备，应选择具有高性能、高可靠性和易管理性的设备。

同时，应选用支持IPv6、QoS、VLAN等功能的设备，以满足日益增长的网络应用需求。

4.无线网络覆盖为了满足师生移动办公和移动学习的需求，应在校园内建设无线局域网（WLAN）。

根据校园结构和用网情况，合理部署无线接入设备，确保覆盖每个角落，同时避免干扰和信号盲区。

5.网络安全设计网络安全是整个网络工程的重要组成部分。

应采取严格的网络安全措施，包括防火墙、入侵检测系统、反病毒系统、安全管理系统等。

另外，还应加强网络安全意识培训，防范内部人员和外部攻击对网络的损害。

6.网络管理系统建设完备的网络管理系统，对网络设备和网络服务进行全面管理和监控。

一套简单的校园综合布线系统设计方案一般弱电工程常用必备资料

一套简单的校园综合布线系统设计方案综合布线系统是各个弱电子系统的基础，基本上所有的项目都会涉及到综合布线系统，只是有大有小，有布线的工程就需要综合布线，那么综合布线系统如何设计呢？今天分享一个综合布线系统解决方案。

1、综合布线系统1.1系统概述综合布线是一个模块化、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。

它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。

它包括建筑物外部网络与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成，其中包括：传输介质，相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。

这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。

1.2系统需求信息化迅速的时代，建筑智能化其本质也是信息化的表现，内部办公、文件流转、审批、统计图表、决策支持等所有的信息，都以数据流的形式在网络中传递，为职教园区教职工人员及相关领导提供数据参考。

职教园区综合布线系统规划为——网络点、设备点和语音点三个部分，以支持学校的教务、办公、电子邮件系统、Internet上网、语音通信等智能化系统的应用。

该平台上整合了数据、语音、多媒体等功能，具体分为：网络点：实现Internet连接，内部信息和外部信息的相互交流；学校内部办公自动化，行政管理，教务管理等信息的传输处理；实现无线网络覆盖功能等；设备点：监控系统、信息发布系统、门禁系统、能耗计量等系统的传输基础；语音点：实现话音通信等，支持数字、IP电话的应用；以上布线系统，既为一套系统，又相互独立，实现物理隔离。

1.3布点原则本次设计，每间教室（或实训室等教学房间）配置2个网络点，办公室每工位配置1个网络点（按照6个平方一个工位设计），4~5个工位配置1个语音点，学生宿舍楼，每间宿舍配置2个信息点，职工宿舍每间配置1个网络点1个语音点，计算机教室、电子阅览室等房间预留光纤点，其余区域根据实际情况设置信息点位；整个园区无线全覆盖。

校园网络工程综合布线方案

校园网络工程综合布线方案一、方案概述二、结构设计1.逻辑结构设计逻辑结构设计是指对校园网络的分层结构进行规划，常见的逻辑结构包括核心层、汇聚层和接入层。

核心层连接校园内部各个主干网络，汇聚层连接核心层和接入层，接入层连接用户终端设备。

逻辑结构设计需充分考虑网络的负载均衡、容错能力和冗余备份等要求。

2.物理结构设计物理结构设计是指对布线路径和设备安装位置进行规划。

在设计布线路径时，应选择直线短、综合布线站点少、无电磁干扰的传输路径。

设备安装位置应满足设备散热和后期维护的需求。

三、布线规划布线规划是指在校园内规划网络设备之间的物理连线路径。

布线规划时需充分考虑网络设备位置、传输介质、传输速率和信号退化等因素。

1.网线布线网线布线是校园网络工程中最常见的一种布线方式。

一般选用Cat5e 或Cat6标准的电缆，按照布线规程对设备进行适当的划分，如同一个宿舍楼内的设备可以通过同一条网线连接。

布线时要避免网线过长和弯曲等情况，以保证信号传输的稳定性。

2.光纤布线对于大规模校园网络工程，可采用光纤布线。

光纤具有高速传输、抗干扰能力强等特点，能够满足校园网络的需求。

光纤布线需根据距离和网络速率的要求选择合适的光缆类型，如单模光纤或多模光纤。

四、材料选取材料选取是校园网络工程中的重要一环，好的材料可以提高网络的稳定性和性能。

1.网线材料选取校园网络中常用的网线有电缆、RJ45连接器和配线架等。

对于1000Mbps及以下的网络，可选用Cat5e或Cat6标准的网线。

对于1000Mbps以上的网络，建议使用Cat6A标准的网线。

RJ45连接器也需选择质量可靠的品牌，以保证连接的稳定。

2.光纤材料选取光纤材料选取时需注意光缆类型、颜色、直径和韧性等因素。

一般情况下，选择质量可靠的品牌光缆，并根据实际需求选择适当的光缆类型。

五、布线施工布线施工是校园网络工程的最后一环，需要配备专业技术人员进行，确保布线的质量和效果。

1.接头制作在布线施工前，需要对网线进行接头制作。

学生宿舍网络综合布线系统设计方案

某高校学生宿舍综合布线系统设计方案目录系统需求 (2)系统组成 (3)1.本宿舍楼的综合布线系统组成 (3)2. 工程概况 (3)3. 综合布线系统的概念 (4)4. 综合布线系统的组成 (4)5.综合布线系统的特点 (7)设计原则与目标 (9)1.综合布线有关要求 (9)(1)基本要求 (9)(2)技术要求 (10)2.布线系统设计、原则、验收遵循的规范和标准 (11)(1)设计原则 (11)(2)标准 (13)综合布线系统结构设计 (14)1.水平子系统 (16)2.工作区子系统 (18)3.设备间 (19)4.材料清单 (20)设计图 (22)1.综合布线系统拓扑图 (22)2.一楼水平管线与信息点分布图 (23)3.二楼水平管线与信息点分布图 (24)系统需求随着Internet的迅速发展，全世界正在利用计算机网络进行各种通信，办公的应用也已经开始普及，使用的技术也日趋成熟，它们不但能够传送传统的文本、图形等数字信息，也能传递包括视频、音频在内的多媒体综合信息。

传统的办公模式正在逐步向无纸化方向发展，把一些传统的业务移植到网络上来做已是人心所向、大势所趋。

学生宿舍楼的综合布线系统也因此变得尤为重要。

要满足学生们在宿舍内连接互联网的需求，创造良好的网络环境。

系统组成本宿舍楼的综合布线系统组成综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

从功能上来看，本次综合布线系统设计包括工程概况、网络结构、综合布线系统结构、设计标准、总体设计、子系统设计、产品选型和材料预算。

教室网络布线施工方案(3篇)

第1篇一、项目背景随着现代教育技术的不断发展，网络已经成为学校教学、管理、科研等各个领域的重要基础设施。

为了满足学校教学和办公的需求，提高教育教学质量，我校计划对教室进行网络布线改造。

本次网络布线施工方案旨在为我校教室提供高速、稳定、安全的网络环境。

二、施工目标1. 提供高速、稳定的网络接入服务；2. 确保网络布线安全、可靠、便于维护；3. 适应未来网络技术的发展，具备良好的可扩展性；4. 优化教室布局，提高教学环境。

三、施工范围1. 教室网络布线；2. 网络设备安装；3. 网络系统调试；4. 网络安全防护。

四、施工准备1. 施工人员：组建一支具备丰富网络布线经验和专业技术的施工队伍；2. 施工材料：包括网络线缆、信息模块、配线架、网络设备、测试设备等；3. 施工工具：包括剥线钳、压线钳、网线测试仪、螺丝刀等；4. 施工方案：制定详细的施工方案，确保施工质量。

五、施工步骤1. 施工前期准备（1）现场勘查：对教室进行现场勘查，了解教室布局、设备情况等，为施工提供依据；（2）制定施工方案：根据现场勘查情况，制定详细的施工方案，包括施工顺序、施工方法、材料选用等；（3）施工人员培训：对施工人员进行技术培训，确保施工质量。

2. 施工过程（1）布放线缆1）按照施工方案，将网络线缆布放到指定位置；2）确保线缆布放平直、整齐，避免交叉、打结；3）在布放线缆过程中，注意避开电源线、电话线等，防止干扰；4）布放完毕后，对线缆进行固定，确保线缆不易移动。

（2）安装信息模块1）根据施工方案，将信息模块安装到配线架上；2）确保信息模块安装牢固、接触良好；3）对接信息模块与线缆进行测试，确保信号传输正常。

（3）安装网络设备1）根据施工方案，将网络设备安装到指定位置；2）确保网络设备安装牢固、散热良好；3）对接网络设备进行测试，确保设备运行正常。

（4）网络系统调试1）进行网络设备配置，包括IP地址、子网掩码、网关等；2）进行网络连通性测试，确保网络畅通；3）进行网络性能测试，确保网络稳定。

校园网综合布线方案

校园⽹综合布线⽅案××中学校园⽹络⼯程⽅案北京XXX科技有限公司地址：XXXXXXXX 电话：XXXXXXXX⽬录前⾔ (3)0.1⽹络应⽤的发展 (3)0.2建设XX中学校园⽹的必要性 (4)第⼀章XX中学校园⽹需求分析 (6)1.1XX中学⽹络现状 (6)1.2⽤户需求分析 (6)1.3功能需求 (7)第⼆章系统⽅案设计的总体思路 (9)2.1校园⽹络系统的构成 (9)2.2系统⽅案设计的总体思路 (9)第三章⽹络系统设计⽅案 (12)3.1⽹络的分层设计原则： (12)3.1.1 核⼼层Core Layer (12)3.1.2 分布层Distribution Layer (12)3.1.3 接⼊层Access Layer (13)3.2综合布线系统设计 (13)3.2.1 综合布线系统组成简介 (14)3.2.2 设计综合布线系统依据的标准 (16) 3.2.3 LUCENT 布线系统简介 (17)3.2.4 设计XX中学综合布线系统的考虑 (19) 3.3⽹络系统⽅案设计 (22)3.3.1 校园⽹的设计⽬标 (22)3.3.2 ⽹络建设原则要求 (23)3.3.3 系统需求分析 (24)3.3.4 产品技术选型 (25)3.3.5 ⼚家产品选择 (30)第四章主机系统设计⽅案 (34)第五章软件系统设计⽅案 (36)5.1系统软件 (36)5.2服务器软件 (36)5.3应⽤软件 (37)5.4⼯具软件 (38)第六章校园多媒体教室系统实施⽅案 (39)6.1多媒体教室概述 (39)6.2系统结构及实施 (39)第七章项⽬材料清单 (44)7.1综合布线系统 (44)7.2⽹络设备 (45)7.3服务器 (45)7.4多媒体设备及外设 (46)第⼋章⼯程实施管理 (47)8.1⼯程组织 (47)8.2施⼯技术要求 (48)8.2.1 设备间环境建议和施⼯管理 (48)8.2.2 施⼯技术要求 (48)8.2.3 测试的⽅案 (60)8.2.4 竣⼯及验收 (61)8.3⼯程实施 (62)8.3.1 ⼯程设计 (62)8.3.2 实施步骤 (63)8.3.3 施⼯进度 (64)8.4系统⽀持和维护 (65)第九章售后服务和技术⽀持 (66)9.1产品质量保证 (66)9.2⼯程质量 (66)9.3⼯程图纸和售后服务 (66)9.4培训 (66)前⾔0.1 ⽹络应⽤的发展⽬前，全球已掀起⼀股信息⾼速公路规划和建设的⾼潮，作为其雏形，国际互联⽹（Internet）上相连的计算机已近达数千万台，全球有数亿⼈在Internet上进⾏信息交换和各种业务处理。

网络工程设计校园网络解决方案(IP地址规划综合布线拓扑图)

信和学院校园网络解决方案1 方案背景早在1994年，我国的高等教育信息化建设便随着中国教育科研网示范工程的开展而启动，近年来更是得到了迅猛的发展。

而由于信息网络技术对传统教学的改革和推进，高校校园网的建设也已成为各高校基础建设的重要部分，一方面它为学校提供各种本地网络应用，另一方面它是沟通学校校园网内外部网络的桥梁。

也正因为校园网络的复杂性和重要性，高校校园网已逐渐成为黑客的聚集地。

一方面是由于网络病毒、黑客工具的泛滥，而另一方面，高校学生——这群精力充沛的年轻一族对新鲜事物有着强烈的好奇心，他们有着探索的高智商和冲劲，却缺乏全面思考的责任感。

据有关数字显示，目前校园网遭受的恶意攻击，90%来自高校网络内部，如何保障校园网络的安全成为高校校园网络建设时不得不考虑的问题。

高校校园网中网络应用人数很多，并且随着网络应用技术的不断丰富，高校校园网应用也愈发复杂，例如F TP文件传输等大数据量的访问，产生了巨大的网络流量。

如何高速进行网络传输，对网络设备提出了很高的要求。

随着远程教育、视频会议和VO D等越来越多的多媒体业务在高校校园网上的运行，尤其当业务量猛增时，会造成时延、抖动、丢包等现象，而这对于实时的、时延敏感的网络应用，如视频会议、I P电话，便会产生严重的影响。

因此保障特殊业务的正常使用，是高校的网络建设中必须要考虑的方面。

本方案以信和学院校园网为背景。

学院含一个校区，约500个信息点。

现已建成学生机房两个，已完成图书馆管理系统、电子阅览室的建设。

2需求分析信和学院网络必须具备教学、管理和通信三大功能。

主要包括以下建设需求：1.必须能够向网内外提供WW W、Em ai l服务，并且必须向网内提供Ft p、V od、DNS服务。

向图书馆及必要部门提供数据库服务。

2.网络中心必须能够对设备实现远程管理，网管软件应该具有完善的功能，并能够跟踪记录网管的操作和辩别网管信息。

3.必须能够记录用户上网日志，必须能够限制用户上网的带宽。
