篮球比赛计时器
篮球比赛计时器(课程设计).
目录摘要 (I)1 总体设计思路、基本原理 (1)1.1 设计思路 (1)1.2 基本原理 (1)2单元电路设计与各单元电路图 (2)2.1 秒脉冲发生器的设计 (2)2.2 秒、分倒计数器的设计 (2)2.2.1 24秒倒计时电路 (2)2.2.2 12分钟倒计时电路设计 (3)2.3 译码器和显示器的设计 (5)3 总设计 (6)4 总结 (8)参考文献 (9)附录 (10)附录1 (10)附录2 (11)简易篮球比赛计时器摘要本设计主要能完成：显示篮球竞赛24秒和12分倒计时功能；此计时器功能齐全，系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器灭灯；计时器计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时蜂鸣器会发出声报警信号等。
本设计是脉冲数字电路的简单应用，应用七段数码管来显示时间。
此计时器有了启动、暂停和连续功能，可以方便地实现断点计时功能。
本设计完成的中途计时功能，实现了在许多的特定场合进行时间追踪的功能，在社会生活中也具有广泛的应用价值。
本电路主要有五个模块构成：秒脉冲发生器、计数器、译码显示电路、控制电路和报警电路。
当控制电路的置数开关闭合时，在数码管上显示数字24和12：00，每当一个秒脉信号输入到计数器时，数码管上的数字就会自动减1，当计时器递减到零时，报警电路会发出蜂鸣信号。
控制电路能直接控制计数器启动计数、暂停/连续计数、译码显示电路的显示等功能。
关键词：计数器24秒倒计译码显示电路报警电路1 总体设计思路、基本原理1.1 设计思路篮球比赛计时器的主要功能包括：12分钟倒计时、进攻方24秒倒计时计时暂停，重新开启和结束警报提示。
该计时系统由以下四个电路模块组成：1秒时基产生器：由集成电路定时器555与RC组成的多谐振荡器作为时间标准信号源。
24秒倒计时：这部分电路完成24 秒倒计时的功能，当比赛准备开始时，屏幕上显示24秒字样，当比赛开始后，倒计时从24逐秒倒数到00。
篮球比赛计时计分器
设计任务：1、显示内容，队名用英文名，3个大写字母20分队名1-A:队名2-B =xxx：xxx第x节剩余时间：XX分XX秒2、串口控制20分A+1% A队加1分，％为结束符A+2% A队加2分，％为结束符A+3% A队加3分，％为结束符B+1% B队加1分，％为结束符以此类推3、串口控制交换场地5分A-B% AB队交换4、20 分PAUSE% 计时暂停按键1-定义为PAUSE按键用ZLG7290RESTART%重新计时按键2-定义为RESTARTRESET%重新比赛按键3-定义为RESET5、存储近5场的成绩到AT24C02 格式：1-队名1队名2=90:100类推20分RECALL1% 提取存储的第1场成绩，在数码管上显示，只显示比分，串口传回队名+比分&整场结束，提示是否保存成绩，按键4-存储键按键5-放弃键15分源代码：接线说明：PSB-VCC RS-P1.0 RW-P1.1 P1.3-E INT-P3.2 TXD-P3.1 RXD-P3.0 SDA-P1.6 SCL-P1.7 I2C 总线的ABC》别接键盘的ABCD以程序为准凭记忆写出来的)主程序#include<reg51.h>#include<intrins.h>#include<string.h>#include<I2C.h>#include <ZLG7290.h>#define unchar unsigned char #define unit unsigned int #define Lcd_Bus P0#define unchar unsigned char unsigned char KeyValue,FlagINT; int ney;// 纪录第及场比赛sbit RS=P1A0;//LCD 显示屏sbit RW=P1A1；sbit E=P1A3;unchar code lcddata[]={"0123456789:"};unchar code duiming[]={'1','H','O','U',':','2','C','H','I','='};unchar bifen[7];unchar fen1;unchar fen2;unchar jie;unchar min;unchar sec;unchar control;unchar table[10];************** 延时函数***********************void delay(unsigned int t) { unsigned int i,j;for(i=0;i<t;i++) for(j=0;j<10;j++)/* ------------ 写命令到LCD ---------------------- */void write_com(unsigned char cmdcode) {//chk_busy();RS = 0; // 置零RW = 0;E = 1;Lcd_Bus = cmdcode;delay(10); // 在数据写入的时候加入适当的延时 E = 0;}/* ------------ 写数据到LCD ---------------------- */void write_data(unsigned char Dispdata){//chk_busy();RS = 1; // 写数据RW = 0;E = 1;Lcd_Bus = Dispdata;delay(10); // 在数据写入的时候加入适当的延时 E = 0;/******* 函数名称：Write_Char* 功能描述：写字符******/ void write_char(unsigned int num){// chk_busy();RS = 1;RW = 0;E = 1;Lcd_Bus = lcddata[num];E = 0;}/* ------------ 显示字符串----------------- */void hzkdis(unsigned char code *s){ while(*s>0){ write_data(*s);// 选择基本指令集 （30H ）// 点设定，游标右移// 开显示控制 （无游标、不反白 ）// 清除显示，并且设定地址指针为 00H //unchar duiming[]= "1-HOU:2-CHI";// 队名数组//unchar bifen[7];// 比分数组unchar k;// 记录第几场比赛void timer0init(void) {TMOD=0X21;TH0=0X31;TL0=0XB0;ET0=1;EA=1;TR0=1;//IT0=1;// EX0=1;}/***** 用作串口通信 ****/ void timer1init(void){TH1=0xf3;TL1=0XF3;SCON=0X50;EA=1;ES=1;TR1=1;}/**** 保存成绩 */void save(int ney){ s++;/* ------------ 初始化 LCD 屏 ----------------- */ /*** 用作计时***/void lcdreset() { write_com(0x30);delay(16); write_com(0x04);delay(16);write_com(0x0f); delay(16);write_com(0x01);delay(16);}（同时地址归为 ）int i;unchar buff[7];// ney++;ZLG7290_Download(i,0,0,0X0A); bifen[2]=fen2/100;bifen[1]=(fen2%100-fen2%10)/10;bifen[0]=fen2%10;bifen[3]=0X1F;bifen[6]=fen1/100;bifen[5]=(fen1%100-fen1%10)/10;bifen[4]=fen1%10;for(i=0;i<7;i++){x24c02_write(i+7*ney,bifen[i]);}for(i=0;i<7;i++){buff[i]=x24c02_read(i+7*ney); delay(12);}for(i=0;i<7;i++){ZLG7290_Download(i,0,0,buff[i]);}/********** 将存储在at24c02 的数据通过串口通信发还给电脑**/ void fahuan(unsigned char k){unchar buff[7],i;for(i=0;i<10;i++){SBUF=duiming[i];while(!TI){;}TI=0;}for(i=0;i<7;i++){buff[i]=x24c02_read(i+7*k);delay(12);}for(i=0;i<7;i++){ZLG7290_Download(i,0,0,buff[i]);}for(i=6;i>3;i--){SBUF=buff[i]+48;while(!TI){;}TI=0;}SBUF=':';while(!TI){;}TI=0;SBUF=buff[2]+48;while(!TI){;}TI=0;SBUF=buff[1]+48; while(!TI){;} TI=0;SBUF=buff[0]+48; while(!TI){;} TI=0;P2=0xf0;}/**** 定时器中断用作计时**/ void timer0(void) interrupt 1 using 1 {static unchar count=0; unchar i;TH0=0X3C;TL0=0XB0; count++;if(count==20){count=0;sec--;if(sec==-1){sec=59; min--; if(min==-1) {if(jie<=3) {write_com(0x01); jie++;min=1; } else { // TR0=0;control=0; //save();}}}}/**** 主要用作显示比分**/void show_fen1(void){ write_com(0x80); hzkdis("2-CHI:1-HOU=");write_com(0x90); delay(16);write_char(fen2/ 100); delay(16);write_char((fen2%100-fen2% 10)/10); delay(16);write_char(fen2% 10); delay(16);write_char( 10 ); delay(16) ;write_char(fen1/ 100); delay(16);write_char((fen1%100-fen1% 10)/10); delay(16);write_char(fen1% 10); delay(16);}/**** 显示比分队名顺序相反**/void show_fen0(void){write_com(0x80);hzkdis("1-HOU:2-CHI=");write_com(0x90); delay(16);write_char(fen1/ 100); delay(16);write_char((fen1%100-fen1% 10)/10); delay(16);write_char(fen1% 10);write_char( 10 ); delay(16) ;write_char(fen2/ 100); delay(16); write_char((fen2%100-fen2%10)/10); delay(16);write_char(fen2% 10); delay(16);}/*** 显示时间**/void show_time(void){write_com(0x88);if(jie%10==1)hzkdis("第 1 节”)；if(jie%10==2)hzkdis("第 2 节");if(jie%10==3)hzkdis("第 3 节");if(jie%10==4)hzkdis("第 4 节");write_com(0x8c);hzkdis("剩余时间");write_com(0x9a);delay(16);write_char( min / 10 );delay(16);write_char( min % 10 );delay(16);write_char( 10 );delay(16);write_char( sec / 10 );delay(16);write_char( sec % 10 );}void show(){write_com(0x80);hzkdis("是否保存成绩？”)；write_com(0x90);hzkdis("y press butter 4")； write_com(0x88)；hzkdis("n press butter 5 ")； write_com(0x98)；hzkdis(" ")；}/***** 串口中断处理来自串口助手的命令*/ void chuanko() interrupt 4 {unchar i=0；unchar buff[]="wrong"；while(1){ while(!RI)；RI=0； if(SBUF=='%') break； table[i]=SBUF；i++；} if(table[0]=='A'&&table[1]=='+'&&table[2]=='1') fen1++；else if(table[0]=='A'&&table[1]=='+'&&table[2]=='2') {fen1++；fen1++；}else if(table[0]=='A'&&table[1]=='+'&&table[2]=='3') {fen1++；fen1++；fen1++；}else if(table[0]=='B'&&table[1]=='+'&&table[2]=='1')fen2++;else if(table[0]=='B'&&table[1]=='+'&&table[2]=='2'){fen2++;fen2++;}else if(table[0]=='B'&&table[1]=='+'&&table[2]=='3'){fen2++;fen2++;fen2++;}else if(table[0]=='A'&&table[1]=='-'&&table[2]=='B'){control=2;// 交换场地}elseif(table[0]=='P'&&table[1]=='A'&&table[2]=='U'&&table[3]=='S'&&table[4]=='E'){TRO=(~TRO);〃暂停}elseif(table[0]=='R'&&table[1]=='E'&&table[2]=='S'&&table[3]=='T'&&table[4]=='A'&&table[5]==' R'& &table[6]=='T'){TR0=0;min=11;sec=59;TR0=1;〃重新计时}elseif(table[0]=='R'&&table[1]=='E'&&table[2]=='S'&&table[3]=='E'&&table[4]=='T'){ timer0init();// TR0=0;min=11;sec=59;jie=1;fen1=0;fen2=0;TR0=1;〃重新开始write_com(0x01);control=1;}elseif(table[0]=='R'&&table[1]=='E'&&table[2]=='C'&&table[3]=='A'&&table[4]=='L'&&table[5]==' L'& &table[6]=='1'){ ZLG7290_Download(i,0,0,0X0E);fahuan(0);//shuma(1);}elseif(table[0]=='R'&&table[1]=='E'&&table[2]=='C'&&table[3]=='A'&&table[4]=='L'&&table[5]=='L'& &table[6]=='2'){ fahuan(1);//shuma(2);}elseif(table[0]=='R'&&table[1]=='E'&&table[2]=='C'&&table[3]=='A'&&table[4]=='L'&&table[5]==' L'& &table[6]=='3'){ fahuan(2);//shuma(3);}elseif(table[0]=='R'&&table[1]=='E'&&table[2]=='C'&&table[3]=='A'&&table[4]=='L'&&table[5]==' L'& &table[6]=='4'){ fahuan(3);//shuma(4);}elseif(table[0]=='R'&&table[1]=='E'&&table[2]=='C'&&table[3]=='A'&&table[4]=='L'&&table[5]==' L'& &table[6]=='5'){ fahuan(4);//shuma(5);}else{ for(i=0;i<6;i++) {SBUF=buff[i]; while(!TI); TI=0;/**** 外部中断初始化响应按键中断**/void SystemInit(){I2C_Init();EA = 0;IT0 = 1; // 负边沿触发中断EX0 = 1; // 允许外部中断EA = 1; // 等待ZLG7290 复位完毕}/***** 外部中断函数响应各个按键**/void INT0_SVC() interrupt 0 {unchar i; ZLG7290_ReadReg(ZLG7290_Key,&KeyValue);// 显示键值DispValue(0,KeyValue); if(KeyValue==0x09) {TRO=(~TRO);//暂停} if(KeyValue==0x0a){TR0=0;min=11;sec=59;TR0=1;//重新计时} if(KeyValue==0x0b)timer0init(); write_com(0x01);TR0=0;min=11;sec=59;jie=1;fen1=0;fen2=0;control=1;TR0=1;〃重新开始} if(KeyValue==0x0c) { save(ney);ney++;timer0init();// 响应完中断记得重新初始化不然可能会出错timer1init();SystemInit();}main(){min=11;sec=59;fen1=0;fen2=0;jie=1;control=1;ney=0;timer0init();timer1init();lcdreset();SystemInit();//系统初始化while(1){if(control==1){show_fen0(); show_time();}if(control==0){show();// 比赛结束提示}if(control==2){show_fen1();// 交换场地show_time();}I2C.C标准80C51单片机模拟I2C总线的主机程序Copyright (c) 2005,广州周立功单片机发展有限公司All rights reserved.本程序仅供学习参考，不提供任何可靠性方面的担保；请勿用于商业目的*/#i nclude "I2C.h"//定义延时变量，用于宏l2C_Delay()un sig ned char data I2C_Delay_t;/*宏定义：I2C_Delay()功能：延时，模拟I2C总线专用*/#defi ne I2C_Delay()\{\I2C_Delay_t = (I2C_DELAY_VALUE);\ while ( --I2C_Delay_t != 0 );\/*函数：I2C_I nit()功能：I2C总线初始化，使总线处于空闲状态说明：在main()函数的开始处，通常应当要执行一次本函数*/void I2C_I nit(){I2C_SCL = 1;I2C_Delay();I2C_SDA = 1;I2C_Delay();/*函数：I2C_Start()功能：产生I2C 总线的起始状态说明：SCL处于高电平期间，当SDA出现下降沿时启动I2C总线不论SDA和SCL处于什么电平状态，本函数总能正确产生起始状态本函数也可以用来产生重复起始状态本函数执行后，I2C总线处于忙状态*/void I2C_Start(){I2C_SDA = 1;I2C_Delay();I2C_SCL = 1;I2C_Delay();I2C_SDA = 0;I2C_Delay();I2C_SCL = 0;I2C_Delay();} /* 函数：I2C_Write()功能：向I2C总线写1个字节的数据参数：dat:要写到总线上的数据*/ void I2C_Write(char dat){unsigned char t = 8;do{I2C_SDA = (bit)(dat & 0x80);dat <<= 1;I2C_SCL = 1;I2C_Delay();I2C_SCL = 0;I2C_Delay();} while ( --t != 0 );/*函数：I2C_Read() 功能：从从机读取 1 个字节的数据返回：读取的一个字节数据*/char I2C_Read(){char dat;unsigned char t = 8;I2C_SDA = 1; //在读取数据之前，要把SDA拉高do {I2C_SCL = 1;I2C_Delay();dat <<= 1;if ( I2C_SDA ) dat |= 0x01;I2C_SCL = 0;I2C_Delay();} while ( --t != 0 ); return dat;}/*函数：I2C_GetAck() 功能：读取从机应答位返回：0：从机应答1 ：从机非应答说明：从机在收到每个字节的数据后，要产生应答位从机在收到最后 1 个字节的数据后，一般要产生非应答位*/bit I2C_GetAck(){bit ack;I2C_SDA = 1;I2C_Delay();I2C_SCL = 1;I2C_Delay();ack = I2C_SDA; I2C_SCL = 0;I2C_Delay();return ack;/*函数：I2C_PutAck() 功能：主机产生应答位或非应答位参数：ack=O：主机产生应答位ack=1 :主机产生非应答位说明：主机在接收完每一个字节的数据后，都应当产生应答位主机在接收完最后一个字节的数据后，应当产生非应答位*/void I2C_PutAck(bit ack){I2C_SDA = ack;I2C_Delay();I2C_SCL = 1;I2C_Delay();I2C_SCL = 0;I2C_Delay();}/*函数：I2C_Stop()功能：产生I2C 总线的停止状态说明：SCL处于高电平期间，当SDA出现上升沿时停止I2C总线不论SDA和SCL处于什么电平状态，本函数总能正确产生停止状态本函数执行后，I2C总线处于空闲状态*/void I2C_Stop(){unsigned int t = I2C_STOP_WAIT_VALUE;I2C_SDA = 0;I2C_Delay();I2C_SCL = 1;I2C_Delay();I2C_SDA = 1;I2C_Delay();while ( --t != 0 ); // 在下一次产生Start 之前，要加一定的延时} /*函数：I2C_Puts()功能：I2C总线综合发送函数，向从机发送多个字节的数据参数：SlaveAddr：从机地址(7位纯地址，不含读写位)SubAddr：从机的子地址SubMod:子地址模式，0—无子地址，1 —单字节子地址，2—双字节子地址*dat ：要发送的数据Size：数据的字节数返回：0：发送成功1 ：在发送过程中出现异常说明：本函数能够很好地适应所有常见的I2C 器件，不论其是否有子地址当从机没有子地址时，参数SubAddr 任意，而SubMod 应当为0*/bit I2C_Puts(unsigned char SlaveAddr, unsigned int SubAddr, unsigned char SubMod, char *dat, unsigned int Size){// 定义临时变量unsigned char i;char a[3];// 检查长度if ( Size == 0 ) return 0;// 准备从机地址a[0] = (SlaveAddr << 1);// 检查子地址模式if ( SubMod > 2 ) SubMod = 2;// 确定子地址switch ( SubMod ){case 0: break;case 1:a[1] = (char)(SubAddr);break;case 2:a[1] = (char)(SubAddr >> 8);a[2] = (char)(SubAddr);break;default: break;}// 发送从机地址，接着发送子地址(如果有子地址的话) SubMod++;I2C_Start();for ( i=0; i<SubMod; i++ ){I2C_Write(a[i]);if ( I2C_GetAck() ){I2C_Stop(); return 1;}}// 发送数据do{I2C_Write(*dat++);if ( I2C_GetAck() ) break;} while ( --Size != 0 );//发送完毕，停止I2C总线，并返回结果I2C_Stop();if ( Size == 0 ){return 0;}else{return 1;}}/*函数：I2C_Gets()功能：I2C总线综合接收函数，从从机接收多个字节的数据参数：SlaveAddr：从机地址(7位纯地址，不含读写位)SubAddr：从机的子地址SubMod:子地址模式，0—无子地址，1 —单字节子地址, *dat ：2—双字节子地址保存接收到的数据Size：数据的字节数返回：0：接收成功1 ：在接收过程中出现异常说明：本函数能够很好地适应所有常见的I2C 器件，不论其是否有子地址当从机没有子地址时，参数SubAddr 任意，而SubMod 应当为0 */bit I2C_Gets(unsigned char SlaveAddr, unsigned int SubAddr, unsigned char SubMod, char *dat, unsigned int Size){// 定义临时变量unsigned char i; char a[3];// 检查长度if ( Size == 0 ) return 0;// 准备从机地址a[0] = (SlaveAddr << 1);// 检查子地址模式if ( SubMod > 2 ) SubMod = 2;// 如果是有子地址的从机，则要先发送从机地址和子地址if ( SubMod != 0 ){//确定子地址if ( SubMod == 1 ){a[1] = (char)(SubAddr);}else{a[1] = (char)(SubAddr >> 8); a[2] = (char)(SubAddr);} //发送从机地址，接着发送子地址SubMod++;I2C_Start();for ( i=0; i<SubMod; i++ ){ I2C_Write(a[i]); if ( I2C_GetAck() ) {I2C_Stop();return 1;}}//这里的l2C_Start()对于有子地址的从机是重复起始状态//对于无子地址的从机则是正常的起始状态l2C_Start();// 发送从机地址l2C_Write(a[0]+1);if ( l2C_GetAck() ){l2C_Stop();return 1;}//接收数据for (;;){*dat++ = l2C_Read();if ( --Size == 0 ){ l2C_PutAck(1); break;} l2C_PutAck(0);}//接收完毕，停止I2C总线，并返回结果l2C_Stop();return 0;}/*ZLG7290.c数码管显示与键盘管理芯片ZLG7290的标准80C51驱动程序C文件Copyright (c) 2005，广州周立功单片机发展有限公司All rights reserved.本程序仅供学习参考，不提供任何可靠性方面的担保；请勿用于商业目的*/ #include "I2C.h"#include "ZLG7290.h" /*函数：ZLG7290_WriteReg()功能：向ZLG7290的某个内部寄存器写入数据参数：RegAddr：ZLG7290的内部寄存器地址dat ：要写入的数据返回：0：正常1:访问ZLG7290时出现异常*/bit ZLG7290_WriteReg(unsigned char RegAddr, char dat){bit b;b = I2C_Puts(ZLG7290_I2C_ADDR,RegAddr,1,&dat,1); return b;}/*函数：ZLG7290_ReadReg()功能：从ZLG7290的某个内部寄存器读出数据参数：RegAddr：ZLG7290的内部寄存器地址*dat ：保存读出的数据返回：0：正常1:访问ZLG7290时出现异常*/bit ZLG7290_ReadReg(unsigned char RegAddr, char *dat){bit b;b = I2C_Gets(ZLG7290_I2C_ADDR,RegAddr,1,dat,1); return b;}/*函数：ZLG7290_cmd()功能：向ZLG7290发送控制命令参数：cmdO :写入CmdBufO寄存器的命令字(第1字节) cmdl :写入CmdBufl寄存器的命令字(第2字节) 返回：0：正常1:访问ZLG7290时出现异常*/bit ZLG7290_cmd(char cmd0, char cmd1){bit b;char buf[2];buf[0] = cmd0;buf[1] = cmd1;b = I2C_Puts(ZLG7290_I2C_ADDR,ZLG7290_CmdBuf,1,buf,2); return b; }/* 函数：ZLG7290_SegOnOff()功能：段寻址，单独点亮或熄灭数码管(或LED)中的某一段参数：seg：取值0〜63,表示数码管(或LED)的段号b：0 表示熄灭， 1 表示点亮返回：0：正常1:访问ZLG7290时出现异常说明：在每一位数码管中,段号顺序按照“ a,b,c,d,e,f,g,dp ”进行*/bit ZLG7290_SegOnOff(char seg, bit b){char cmd;cmd = seg & 0x3F;if ( b ) cmd |= 0x80;return ZLG7290_cmd(0x01,cmd);}/*函数：ZLG7290_Download() 功能：下载数据并译码参数：addr :取值0〜7,显示缓存DpRamO〜DpRam7的编号dp：是否点亮该位的小数点，0 —熄灭，1—点亮flash:控制该位是否闪烁，0—不闪烁，1—闪烁dat :取值0〜31,表示要显示的数据返回：0：正常1:访问ZLG7290时出现异常说明：显示数据具体的译码方式请参见ZLG7290的数据手册*/bit ZLG7290_Download(char addr, bit dp, bit flash, char dat){char cmd0;char cmd1;cmd0 = addr & 0x0F;cmd0 |= 0x60;cmd1 = dat & 0x1F;if ( dp ) cmd1 |= 0x80;if ( flash ) cmd1 |= 0x40;return ZLG7290_cmd(cmd0,cmd1);} /*I2C.h标准80C51单片机模拟I2C总线的主机程序头文件Copyright (c) 2005，广州周立功单片机发展有限公司All rights reserved. 本程序仅供学习参考，不提供任何可靠性方面的担保；请勿用于商业目的*/#ifndef _I2C_H_ #define _I2C_H_#include <reg51.h>//模拟I2C总线的引脚定义sbit I2C_SCL = P1A6;sbit I2C_SDA = P"7;//定义I2C总线时钟的延时值，要根据实际情况修改，取值1〜255//SCL信号周期约为(I2C_DELAY_VALUE*4+15个机器周期#define I2C_DELAY_VALUE 12//定义I2C总线停止后在下一次开始之前的等待时间，取值1〜65535〃等待时间约为(I2C_STOP_WAIT_VALUE*8个机器周期//对于多数器件取值为 1 即可；但对于某些器件来说，较长的延时是必须的#defineI2C_STOP_WAIT_VALUE 120//I2C 总线初始化，使总线处于空闲状态void I2C_Init();void x24c02_write(unsigned char address,unsigned char info); unsigned charx24c02_read(unsigned char address); //unsigned char x24c02_read(unsigned char address);//I2C 总线综合发送函数，向从机发送多个字节的数据bit I2C_Puts(unsigned char SlaveAddr,unsigned int SubAddr,unsigned char SubMod, char *dat, unsigned int Size);//I2C 总线综合接收函数，从从机接收多个字节的数据bit I2C_Gets(unsigned char SlaveAddr,unsigned int SubAddr,unsigned char SubMod, char *dat, unsigned int Size);#endif //_I2C_H_/*ZLG7290.h数码管显示与键盘管理芯片ZLG7290的标准80C51驱动程序头文件Copyright (c) 2005，广州周立功单片机发展有限公司All rights reserved. 本程序仅供学习参考，不提供任何可靠性方面的担保；请勿用于商业目的*/#ifndef _ZLG7290_H_#define _ZLG7290_H_#include <reg51.h> //ZLG7290 中断请求信号的引脚定义sbit ZLG7290_pi nINT = P3A2;II定义ZLG7290在I2C总线协议中的从机地址// 这是7 位纯地址，不含读写位#define ZLG7290_I2C_ADDR 0x38II定义ZLG7290内部寄存器地址(子地址)#define ZLG7290_SystemReg 0x00 II系统寄存器#define ZLG7290_Key 0x01 II 键值寄存器II#define ZLG7290_RepeatCnt 0x02 II 连击次数寄存器II#define ZLG7290_FunctionKey 0x03 II 功能键寄存器#define ZLG7290_CmdBuf 0x07 II 命令缓冲区起始地址#define ZLG7290_CmdBuf0 0x07 II 命令缓冲区0#define ZLG7290_CmdBuf1 0x08 //命令缓冲区 1//#define ZLG7290_FlashOnOff 0x0C //闪烁控制寄存器#define ZLG7290_ScanNum 0x0D //扫描位数寄存器#define ZLG7290_DpRam 0x10 // 显示缓存起始地址#define ZLG7290_DpRam0 0x10 //显示缓存0/#define ZLG7290_DpRam10x11 //显示缓存 1#define ZLG7290_DpRam2 0x12 //显示缓存 2#define ZLG7290_DpRam3 0x13 //显示缓存 3#define ZLG7290_DpRam5 0x15 //显示缓存 5#define ZLG7290_DpRam6 0x16 //显示缓存 6#define ZLG7290_DpRam7 0x17 //显示缓存7//向ZLG7290的某个内部寄存器写入数据bit ZLG7290_WriteReg(unsigned char RegAddr, char dat);//从ZLG7290的某个内部寄存器读出数据bit ZLG7290_ReadReg(unsigned char RegAddr, char *dat);//向ZLG7290发送控制命令bit ZLG7290_cmd(char cmd0, char cmd1);//段寻址，单独点亮或熄灭数码管(或LED)中的某一段bit ZLG7290_SegOnOff(char seg, bit b);//下载数据并译码bit ZLG7290_Download(char addr, bit dp, bit flash, char dat);〃闪烁控制指令(Fn应当是字节型)//Fn 的8 个位分别控制数码管的8 个位是否闪烁，0－不闪烁，1－闪烁#define ZLG7290_Flash(Fn) ZLG7290_cmd(0x70,(Fn))#endif //_ZLG7290_H_#include <reg51.h>#include <intrins.h>#include <I2C.h>//sbit dula=P2A6;//sbit wela=P2A7; unsigned char j,c;void de(unsigned char i) // 延时程序{for(j=i;j>0;j--)for(c=125;c>0;c--);}/*24C02 读写驱动程序*/void flash()// 短时间的延时，几微秒左右{ ; ;}void init() //24c02 初始化子程序{I2C_SCL=1;flash();I2C_SDA=1;flash();}void start() // 启动I2C 总线{I2C_SDA=1;flash();I2C_SCL=1;flash();I2C_SDA=0;flash();// scl=0;// flash();}void stop() // 停止I2C 总线{I2C_SDA=0;flash();I2C_SCL=1;flash();I2C_SDA=1;flash();}void writex(unsigned char j) // 写一个字节{ unsigned char i,temp;temp=j;for (i=0;i<8;i++){ temp=temp<<1; I2C_SCL=0; flash(); I2C_SDA=CY; flash(); I2C_SCL=1; flash();}I2C_SCL=0;flash();I2C_SDA=1;flash();} unsigned char readx() // 读一个字节{unsigned char i,z;I2C_SCL=0;flash();I2C_SDA=1;for (i=0;i<8;i++){ flash(); I2C_SCL=1; flash();if (I2C_SDA==1) j=1; else j=0;z=(z<<1)|j;// 先左移，然后在最低位读入值I2C_SCL=0;}flash();return(z);}void clock() //I2C 总线时钟响应{unsigned char i=0;I2C_SCL=1;flash();while ((I2C_SDA==1)&&(i<255))i++;I2C_SCL=0;flash();//////// 从24c02 的地址address 中读取一个字节数据///// unsigned charx24c02_read(unsigned char address) {unsigned char i; start();writex(0xa8);//A1 A2 A3 全部低电平// clock();writex(address);clock();start(); writex(0xa9);clock(); i=readx();stop(); de(10);return(i); }////// 向24c02 的address 地址中写入一字节数据info///// void x24c02_write(unsigned char address,unsigned char info) {EA=0;start(); writex(0xa8);clock(); writex(address);clock(); writex(info);clock();stop();de(50);。
选篮球竞赛24秒计时器设计的说明书
选篮球竞赛24秒计时器设计的说明书引言：本说明书旨在介绍选篮球竞赛所需的24秒计时器的设计功能和操作步骤。
该计时器旨在帮助裁判员和球员准确掌握比赛时间，提供公正的判断依据，确保比赛的公平进行。
1. 介绍：篮球竞赛24秒计时器是一种用于控制进攻方进攻时间的装置。
在篮球比赛中，每次球队进攻有24秒的时间。
该计时器可以提供直观的数字显示，提醒球员控制出手时间，同时也方便裁判员判断进攻是否超时。
2. 主要功能：- 数字显示：该计时器通过数字屏幕实时显示剩余进攻时间，数字清晰可见，便于球员和裁判员观察。
- 启动/停止按钮：裁判员使用该按钮来控制进攻时间的启动和停止。
- 警示信号：当剩余进攻时间不足5秒时，计时器会发出警示音，提醒球员作出快速决策。
- 可调整时间：该计时器允许裁判员根据比赛需要调整进攻时间上限，最长不能超过24秒。
3. 操作步骤：以下是使用篮球竞赛24秒计时器的操作步骤：- 确保计时器已经连接到电源，并处于工作状态。
- 在开始进攻时，裁判员按下启动按钮，计时器开始倒计时，显示剩余时间。
- 当队伍成功进行进攻或24秒时间用尽时，裁判员按下停止按钮，计时器停止倒计时。
- 若球队未在规定时间内完成进攻，计时器会发出警示音并显示超时标识，裁判员应中断进攻并控球转到对方队伍。
4. 注意事项：- 确保计时器正常工作并准确显示时间。
- 在比赛开始前进行全面的测试，确保计时器的准确性和稳定性。
- 调整计时器时间上限时，确保不超过24秒以保持公平。
- 维护人员应定期检查和维修计时器，确保其可靠性和正确性。
结论：篮球竞赛24秒计时器是一项重要的装置，用于确保篮球比赛的公正性和公平性。
本说明书介绍了该计时器的设计功能和操作步骤，希望能够对相关人员的使用提供指导和帮助。
任何人在使用该计时器时都应熟悉本说明书的内容，并按照操作步骤正确操作。
课程设计-篮球24秒计时器设计
课程设计-篮球24秒计时器设计1. 引言篮球是一项流行的运动项目，而篮球比赛中的24秒计时器被广泛应用。
24秒计时器的作用是规定进攻球队必须在24秒内射门。
本文将详细介绍篮球24秒计时器的设计思路和实现方法。
2. 设计目标本课程设计的目标是设计一个实时计时的24秒计时器，要求能够准确地显示剩余时间，并提供简单的控制功能。
3. 设计思路3.1 硬件部分为了实现一个可靠的24秒计时器，我们需要选用合适的硬件组件。
以下是主要的硬件组件和功能设计： - 显示屏：用于显示计时器的剩余时间。
- 开始/停止按钮：用于开始或停止计时器。
- 复位按钮：用于将计时器复位为24秒。
- 蜂鸣器：用于发出警报声，提醒比赛方双方。
3.2 软件部分在硬件部分的基础上，我们需要编写相应的软件代码来实现计时器的功能。
以下是主要的软件设计思路： - 初始化：启动计时器时，显示屏显示24秒，计时器停止。
- 开始计时：按下开始按钮后，计时器开始倒数计时，显示屏实时更新倒计时的剩余时间。
- 停止计时：按下停止按钮后，计时器停止计时，显示屏停止更新。
- 复位计时：按下复位按钮后，计时器复位为24秒，显示屏重新显示24秒。
- 警报：当计时器倒计时为0秒时，蜂鸣器发出警报声，提醒比赛方双方。
4. 实现方法4.1 硬件实现硬件实现主要包括连接各个硬件组件，以及编写相应的硬件控制代码。
以下是硬件实现的步骤：1. 连接显示屏和主板，确保显示屏能够正常工作。
2. 连接开始/停止按钮和主板，通过按下按钮来控制计时器的启动和停止。
3. 连接复位按钮和主板，通过按下复位按钮来复位计时器。
4. 连接蜂鸣器和主板，确保能够正常发出警报声。
4.2 软件实现软件实现主要包括编写相应的代码来控制硬件组件的工作。
以下是软件实现的步骤： 1. 初始化计时器，设置剩余时间为24秒，并停止计时。
2. 监听开始/停止按钮的按下事件，根据按钮状态来控制计时器的启动和停止。
篮球30秒计时器课程设计
篮球30秒计时器课程设计简介篮球30秒计时器是一种用于比赛计时的设备，它起到控制比赛时间的作用。
本篇课程设计将介绍篮球30秒计时器的原理、使用方法以及相关的教学内容。
篮球30秒计时器的原理篮球30秒计时器是一种根据篮球比赛规则设计的计时设备，主要用于掌控比赛时间。
其原理如下： 1. 计时器设置在30秒，根据比赛规则，球队进攻时必须在30秒内投篮。
2. 当一支球队控球开始进攻时，计时器开始倒计时。
3. 如果球队在30秒内未能完成投篮，那么球权转移到对方球队。
4. 如果球队在30秒内完成投篮，并且投篮球进入篮筐，那么该球队得到2分。
篮球30秒计时器的使用方法篮球30秒计时器的使用方法非常简单，主要分为以下几个步骤： 1. 首先，将篮球30秒计时器放置在比赛台上，并确保其电源已接通。
2. 在比赛开始前，按下计时器上的“开始”按钮，计时器开始工作，显示屏上显示的时间为30秒。
3.当一支球队控球开始进攻时，教练或裁判员应立即按下计时器上的“开始”按钮，计时器开始倒计时。
4. 如果球队在30秒内未能完成投篮，计时器倒计时结束后会发出警报声，并自动将球权转移到对方球队。
5. 如果球队在30秒内完成投篮，并且投篮球进入篮筐，计时器会停止倒计时，并显示下一次进攻的时间。
篮球30秒计时器课程设计为了帮助学生更好地理解和运用篮球30秒计时器，我们设计了以下课程内容： 1. 介绍篮球30秒计时器的作用和原理 - 讲解篮球30秒计时器在比赛中的重要作用，以及其设计原理和工作原理。
2. 计时器的使用方法和注意事项 - 具体讲解计时器的使用方法，如何按下开始按钮、如何重置计时器、如何处理倒计时结束后的情况等。
- 强调注意事项，如确保计时器连接正常、不要随意更改计时器设置等。
3. 球队协作训练 - 通过分组练习，让学生模拟比赛情境，分两支球队进行攻防对抗。
- 设定每次进攻时间为30秒，要求学生在规定时间内完成投篮，并根据比赛结果进行得分统计。
无线篮球计时器频道设置说明

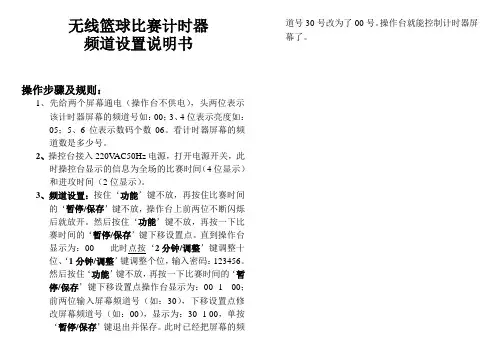

无线篮球比赛计时器
频道设置说明书
操作步骤及规则：
1、先给两个屏幕通电（操作台不供电），头两位表示
该计时器屏幕的频道号如：00；3、4位表示亮度如：
05；5、6位表示数码个数06。
看计时器屏幕的频
道数是多少号。
2、操控台接入220V AC50Hz电源，打开电源开关，此
时操控台显示的信息为全场的比赛时间（4位显示）
和进攻时间（2位显示）。
3、频道设置：按住‘功能’键不放，再按住比赛时间
的‘暂停/保存’键不放，操作台上前两位不断闪烁
后就放开。
然后按住‘功能’键不放，再按一下比
赛时间的‘暂停/保存’键下移设置点。
直到操作台
显示为：00-- --此时点按‘2分钟/调整’键调整十
位、‘1分钟/调整’键调整个位，输入密码：123456。
然后按住‘功能’键不放，再按一下比赛时间的‘暂
停/保存’键下移设置点操作台显示为：00 -1 00；
前两位输入屏幕频道号（如：30），下移设置点修
改屏幕频道号（如：00），显示为：30 -1 00，单按
‘暂停/保存’键退出并保存。
此时已经把屏幕的频道号30号改为了00号。
操作台就能控制计时器屏幕了。
篮球比赛计时器
目录摘要 (3)一、设计任务及设计要求 (3)1.1任务： (3)1.2要求： (3)二、设计方案论证 (3)2.1 设计原理 (3)2.2 总体设计框架 (4)三、各个电路的功能分析 (5)3.1译码显示电路 .............................................................................................. 错误！未定义书签。
3.2脉冲产生电路 .............................................................................................. 错误！未定义书签。
3.3计数电路 ...................................................................................................... 错误！未定义书签。
四、电路仿真 (10)五、元器件清单 (11)六、设计心得 (12)参考文献 (12)摘要本课程设计是脉冲数字电路的简单应用。
该计时器适合于全场40分钟，上下半场每场20分钟的篮球比赛，兼有倒计时、重新开始计时、随时手动暂停和半场自动暂停并报警的功能。
再采用一些基本的门控电路实现秒脉冲发生、控制、报警等功能，同时应用了七段数码管来显示时间，应用广泛。
关键字计时器门控电路七段数码管一、设计任务及设计要求1.1任务：设计一个上下半场各20分钟的篮球比赛计时器。
1.2要求：（1）篮球比赛上下半场各20分钟，要求能随时暂停，启动后继续计时，一场比赛结束后应可清零重新开始比赛。
（2）计时器由分、秒计数器完成，秒计数器为模60，分计数器应能计至40分钟。
（3）“分”、“秒”显示用LED数码管，应配用相应译码器。
（4）用按钮开关控制计时器的启动/暂停。
30s篮球计时器课设报告
30s篮球计时器课设报告30秒篮球计时器是一种用于篮球比赛的计时设备，它具有精确计时、便捷携带和操作简单的特点。
本文将从计时器的功能、使用方法和优势等方面进行介绍和分析。
一、功能30秒篮球计时器主要用于控制比赛中每个进攻回合的时间，确保比赛的公平性和规范性。
它可以精确计时，显示剩余时间，并通过声音或闪光等方式提醒比赛双方。
在比赛中，裁判员可以根据计时器的显示情况来判断是否需要停止比赛或进行其他操作。
二、使用方法使用30秒篮球计时器非常简单。
首先，裁判员需要将计时器放置在合适的位置，以便双方球队和观众都能够清楚地看到。
然后，裁判员在比赛开始时启动计时器，并在每个进攻回合开始时按下“开始”按钮。
计时器将开始倒计时，同时显示剩余时间。
当进攻回合结束或达到规定的时间时，计时器会发出声音或闪光信号，提醒裁判员停止比赛或进行其他操作。
三、优势相比传统的人工计时方式，30秒篮球计时器具有许多优势。
首先，它可以精确计时，避免了人工计时可能出现的误差。
其次，计时器操作简单，裁判员只需按下几个按钮即可完成计时，不需要进行复杂的操作。
此外，计时器还可以发出声音或闪光信号，提醒比赛双方和观众，增加了比赛的可视性和趣味性。
四、应用领域30秒篮球计时器不仅适用于篮球比赛，还可以应用于其他体育比赛或训练中。
例如，它可以用于足球比赛中控制每个进攻回合的时间，或用于乒乓球训练中控制每个球员的发球时间。
此外，30秒篮球计时器还可以应用于一些特殊场合，如演唱会或会议等，用于控制演出或发言的时间。
五、总结30秒篮球计时器作为一种精确计时的设备，在篮球比赛中起到了重要的作用。
它具有简单操作、精确计时和提醒功能的优势，可以有效地控制比赛的进行。
同时，30秒篮球计时器还具有广泛的应用领域，不仅可以用于篮球比赛，还可以应用于其他体育比赛或训练以及一些特殊场合。
相信随着科技的不断发展，30秒篮球计时器将会越来越普及，为各类比赛和活动提供更加精确和便捷的计时服务。
篮球竞赛24秒计时器设计PPT课件
9 1 1 1001 0 1 1 1 1 0 1 1
2021/3/12
12
报警电路：采用光电报警，当倒计时为0时，发光二极 管亮灯，且蜂呜器发出响声。
2021/3/12
13
控制电路 由7474锁存器、74ls08二输入与门、74ls04非门、74ls02二输入与非门、 4002四输入与非门组成及三个开关组成。
2021/3/12
3
课题三、数字电子钟设计
设计要求
（1）、准确计时，以数字形式显示时、分、秒的时间。 （2）、小时计时采用24进制的计时方式，分、秒采用60进 制的计时方式。 （3）、具有快速校准时、分、秒的功能。
2021/3/12
4
课题一、篮球竞赛24秒计时器设计
1. 具有24秒计时功能。 2. 设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能。 3. 在直接清零时，要求数码显示器灭灯。 4. 计时器为24秒递减时, 计时间隔为1秒。 5. 计时器递减到零时，数码显示器不能灭灯，同时发出光电报警信号。
当按下启动开关Ｓ１时给74ls192置数端提供有效低电平，同时给7474琐存器 提提供有效沿，将Ｄ端的“1”存入，使Ｑ端输出“1”。当倒计时至0时74ls192 芯片１产生借位，经过反相器将与门打开，即可报警
当按下暂停、连续开关Ｓ２时，为4511ＬＴ锁存引脚提供有效高电平，将 显示信与锁存，同时将秒脉冲截断，使计数保持。
直接清零 启动
暂停/连续
2021/3/12
5
秒脉冲发生器
通常用晶体振荡器发出的脉冲经过整形、分频获得 1Hz的秒脉冲。如晶振为32768 Hz，通过15次二分 频后可获得1Hz的脉冲输出 。
2021/3/12
篮球比赛计时器设计
本次毕业设计的主要介绍：篮球比赛计时器。
随着科技发展，篮球计时器不仅应用于NBA，CBA这样专业的篮球赛场上，也广泛应用于民用的普通赛场上，方便于每场比赛的公平公正。
本设计是对脉冲数字电路的简单应用，设计了篮球竞赛24秒和12分钟倒计时器。
此计时器功能齐全，可以直接清零、启动、暂停和连续以及具有报警功能，同时应用了七段数码管来显示时间。
利用软件和硬件的结合实现开机自动置节计数器为第一节，节计时器为12分00秒，24秒违例为24秒。
用数字显示篮球比赛当时节数，每节时间及24秒的倒计时，采用单片机串行显示。
最后本文会详细叙述此电路的安装与调试，并对调试过程中出现的问题做简要说明。
关键词：篮球比赛计时器；计数器；74LS192第一章绪论 (1)1.1课题选题的概论 (1)1.2课题设计的背景和意义 (2)1.3设计的任务和要求 (2)第二章设计思路、基本原理和框图 (3)2.1设计思路 (3)2.2基本原理 (3)2.3总体设计框图 (4)2.4硬件设计 (5)2.4.1 555时钟芯片模块： (5)2.4.2 74LS192计数器 (6)2.4.3 BCD码7段译码器CD4511 (7)2.4.4 D触发器芯片 (8)2.4.5 YX-1型（单面）篮球计时器 (10)2.4.6 蜂鸣器 (10)第三章篮球计时器电路设计 (12)3.1系统倒计时流程图 (12)3.2秒脉冲发生器的设计 (13)3.3秒、分倒计数器的设计 (13)3.3.1 24秒倒计时电路 (13)3.3.2 12分钟倒计时电路设计 (14)3.4译码器和显示器的设计 (16)3.5节次控制电路的设计 (17)3.6报警电路 (18)第四章篮球计时器软件设计 (19)4.1 篮球计时器程序流程图 (19)4.2 篮球计时器程序设计 (20)第五章 Protues仿真与结果分析 (24)5.1 Protues仿真 (24)5.1.1 24秒倒计时仿真调试 (24)5.1.2 12分钟倒计时仿真调试 (24)5.1.3 节数计数单元仿真调试 (25)5.2结果分析 (25)第六章总结 (26)6.1结论 (26)6.2总结 (26)第一章绪论1.1课题选题的概论在当今社会随着物质生活的提高，人们对精神文化的需求也越来越高。
篮球比赛计时计分器
篮球比赛计时计分器篮球比赛计时计分器是一种用于帮助裁判员和观众准确记录篮球比赛时间和比分的设备。
它在篮球比赛中起着至关重要的作用，不仅能够提供准确的时间和比分数据，还能够帮助裁判员控制比赛的节奏和做出正确的判决。
一、计时计分器的基本功能篮球比赛计时计分器通常具有以下基本功能：1. 比分显示功能：计分器能够显示双方队伍的得分情况，包括总分和当前分数。
2. 时间显示功能：计分器能够显示比赛的剩余时间，包括总时间和当前时间。
3. 比赛阶段显示功能：计分器能够显示比赛的阶段，如四节制比赛中的第一节、第二节等。
4. 比赛控制功能：计时计分器可根据裁判员的操作进行比赛控制，例如开始/暂停比赛、结束比赛等。
二、计时计分器的特殊功能除了基本功能外，一些高级的篮球比赛计时计分器还具有一些特殊功能，以满足不同比赛场景的需求：1. 分段计时功能：对于某些需要分段计时的比赛，计分器可以提供定时器，用于记录比赛各个阶段的时间，如篮球训练中的分组练习。
2. 超时计时功能：在篮球比赛中，每队通常有若干次暂停机会，计分器可以倒计时并提醒裁判员和队伍剩余暂停次数。
3. 预设比赛时间功能：有些比赛需要设定固定的比赛时间，计分器可以接收设定的比赛时间，并在比赛结束时自动停止计时。
4. 串口输出功能：一些高级计分器还可以通过串口输出比分和时间数据，以便于其他系统进行数据采集或显示。
三、计时计分器的使用注意事项为了确保计时计分器的正常运行和数据准确性，以下是一些使用注意事项：1. 操作规范：裁判员和工作人员应该熟悉计分器的使用方法，并按照规范进行操作，避免误操作导致计分器故障或数据错误。
2. 维护保养：计分器需要定期进行维护保养，包括清洁、更换电池等，以保证其长期稳定运行。
3. 备用计分器：在重要比赛或关键场合，应准备备用计分器，以防止计分器故障影响比赛进行。
4. 安全防护：计分器应放置在安全可靠的位置，避免因外力或触碰而造成损坏或数据错误。
篮球电子计分器操作方法
篮球电子计分器操作方法篮球电子计分器是一种用于计分和计时的设备，广泛应用于篮球比赛中。
操作篮球电子计分器可以帮助裁判、教练和观众准确记录比赛进展和结果。
下面将详细介绍篮球电子计分器的操作方法。
1. 打开电子计分器大多数篮球电子计分器都有一个开关按钮，通常位于设备的一侧或底部。
按下开关按钮，电子计分器的屏幕将亮起，并显示默认的初始数字。
2. 设置比赛时间在大多数篮球比赛中，比赛时间一般为四个十分钟的节，每个节之间还包括两分钟的休息时间。
操作电子计分器设置比赛时间的方法通常如下：- 按下或旋转计时器上的"分钟/秒钟" 按钮或旋钮，以调整比赛时间。
- 按下或旋转计时器上的"加号" 和"减号" 按钮或旋钮，以调整时间的分钟或秒钟。
一般来说，比赛开始时将时间设置为40分钟（4个十分钟的节），每个节之间的休息时间设置为2分钟。
当倒计时开始，屏幕上会显示剩余比赛时间。
3. 记录比分篮球电子计分器通常具有两个用于记录比分的屏幕：主队得分屏幕和客队得分屏幕。
记录比分的操作方法如下：- 按下主队得分屏幕上的加减按钮，可以增加或减少主队的得分。
- 按下客队得分屏幕上的加减按钮，可以增加或减少客队的得分。
比分屏幕通常显示两个数字，一个用于表示主队的得分，另一个用于表示客队的得分。
当按下加分按钮时，屏幕上的数字会增加对应的分数。
当按下减分按钮时，屏幕上的数字会减少对应的分数。
4. 控制暂停和恢复比赛篮球比赛中，通常有各种原因需要暂停比赛，比如叫暂停、换人或其他情况。
电子计分器通常具有暂停和恢复比赛的功能，操作方法如下：- 在电子计分器上找到暂停按钮，按下该按钮可以停止比赛计时，并将屏幕上的时间暂停在当前秒数。
- 按下恢复按钮，可以恢复比赛计时，使屏幕上的时间继续递减。
5. 重置计时器和比分比赛结束后，需要将计时器和比分重置为初始状态，准备下一场比赛。
操作方法通常如下：- 按下电子计分器上的重置按钮，可以将比赛时间设置为初始时间，将比分归零。
篮球比赛计时器
太原科技大学 课程设计报告电子技术课程设计篮球比赛计时器学院：太原科技大学电子信息学院 专业：电气工程及其自动化 班级：电气081502 姓名：李昊轩学号：200815010207 指导教师：闫晓梅 时间：2010年12月一、设计任务与要求二、总体框图三、器件选择四、功能模块五、总体设计电路图六、实验结果及分析七、心得体会八、参考文献篮球比赛计时器的设计一、课程设计任务与要求1、任务：设计一个12分00秒篮球比赛倒计数定时器2、要求:1. 篮球比赛全场时间为48分钟，共分为4节，每节12分钟，要求开机自动置节计数器为第“ 1”节，节计数器为“ 12分00秒”。
2. 用数字显示篮球比赛当时节数及每节时间的倒计时，计数器由分秒计数器完成，秒计数器为模60,分计数器应能计满12分钟。
3. 能随时用钮子开关控制比赛的启动/停止，启动后开始比赛，停止期间不计时，重新启动后继续计时。
4. 每节比赛时间结束时，能以音响自动提示并暂停计时，同时节数自动加1。
5. 秒信号不必考虑时间精度，可利用实验仪上所提供的连续脉冲（方波）。
、总体框图本设计主要由四大模块电路构成：计数器、显示器、音响电路、控制电路。
计数器功能是用两个可预置数减法计数器组成，实现从60秒递减到0 秒，该计数器可以由两块MSI计数器构成，一块十进制，一块六进制，组合起来就构成六十进制计数器，这里用的是两片74LS192;分计数也是用两片74LS192构成的十二进制减法计数器，实现从12分递减到00分；节计数是用74LS192构成的加法计数器，实现从第一节到第四节的计数。
仿真和硬件操作中都可以直接接七段数码显示译码器。
仿真和硬件操作中没有音响，所以用发光二极管代替。
控制电路实现的功能有启动，暂停/连续，译码显示电路的显示，灭灯。
控制器随着计数器计数的状态发生改变，计时期间，用电器开关断开，当计时完毕时，用电器开关闭合。
图1为计时器的总体参考方案框图,图1篮球比赛计时器的原理框图计数器：对时钟信号进行记数并减位，秒和秒之间10进制，秒和分之间60进制；即一个六十进制减法器、一个十二进制减法器、一个四进制加法的计数器。
