稳压管,TVS管,压敏电阻,FUSE的作用和原理

稳压管、TVS管、压敏电阻、FUSE稳压管:1、浪涌保护电路:稳压管在准确的电压下击穿,这就使得它可作为限制或保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分开.2、电视机里的过压保护电路:EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.3、电弧抑制电路:在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.4、串联型稳压电路:在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V,那么其发射极就输出恒定的12V电压了.这个电路在很多场合下都有应用瞬态电压抑制二极管（TVS管）瞬态电压抑制二极管（TVS管）常称为防雷管，是一种安全保护器件。

这种器件在电路系统中起到分流、箝位作用，可以有效降低由于雷电、电路中开关通断时产生的高压脉冲，避免雷电、高压脉冲损坏其它器件。

其工作原理是交流到直流震荡产生直流波，用TVS去掉尖峰，直接并接在次级被保护的设备之前。

TVS是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。

当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。

正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。

0805贴片自恢复保险丝系列型号尺寸规格书

(a) RoHS Compliant & Halogen Free(b) Applications: All high-density boards(c) Product Features: Small surface mountable, Solid state, Faster time to trip thanstandard SMD devices, Lower resistance than standard SMD devices (d) Operation Current: 0.10A~1.10A (e) Maximum Voltage: 6V~24V DC(f) Temperature Range : -40℃ to 85℃2. Agency RecognitionUL : File No. E211981TÜV: File No. R500905563. Electrical Characteristics (23℃)H I T =Trip current-minimum current at which the device will always trip at 23℃ still air. V MAX =Maximum voltage device can withstand without damage at it rated current.(I MAX )I MAX = Maximum fault current device can withstand without damage at rated voltage (V MAX ).Pd=Typical power dissipated-type amount of power dissipated by the device when in the tripped state in 23℃ still air environment. R MIN =Minimum device resistance at 23℃ prior to tripping.R 1MAX =Maximum device resistance at 23℃ measured 1 hour after tripping or reflow soldering of 260℃ for 20 seconds. Termination pad characteristicsTermination pad materials: Pure Tin4.FSMD Product Dimensions (Millimeters)6. Typical Time-To-Trip at 23℃Tim e -t o -t r i p (S )7. Material SpecificationTerminal pad material: Pure TinSoldering characteristics: Meets EIA specification RS 186-9E, ANSI/J-std-002 Category 38. Part Numbering and Marking SystemPart Numbering System Part Marking SystemS M D □ □ □ - □ □ - 0805 F □Warning: electrical arcing and/or flame.-PPTC device are intended for occasional overcurrent protection. Application for repeated overcurrent condition and/or prolonged trip are not anticipated. 甲、 -Avoid contact of PPTC device with chemical solvent. Prolonged contact will damage the deviceperformance. A = SMD010-0805 / SMD010-24-0805 B = SMD020-0805 C = SMD035-0805 D = SMD050-0805 / SMD050-9-0805 E = SMD075-0805 F = SMD100-0805 G= SMD110-0805Current Rating Part Identification Logo Example Voltage Rating9. Pad Layouts 、Solder Reflow and Rework RecommendationsThe dimension in the table below provide the recommended pad layout for each SMD 0805 deviceNote 1: All temperatures refer to of the package,measured on the package body surface.Reflow Profile。

自恢复保险丝原理参数及选型详解

自恢复保险丝原理参数及选型详解自恢复保险丝工作原理：当有异常过电流通过自恢复保险丝时，产生的热量使高分子有机聚合物膨胀，包裹在高分子有机聚合物的导电粒子会分开，从而切断PTC的导电通道，使PTC电阻上升，减小异常过电流；当异常过电流故障清除后，PTC的高分子有机聚合物收缩至原先的形状重新将导电粒子联结起来，导电通道恢复，PTC电阻又恢复到原来的低阻状态。

自恢复保险丝相关特性：1）对电流和温度比较敏感，电阻随温度和电流的增加而增大；2）响应速度慢，一般几十毫秒甚至几秒，与电流大小有关；3）自恢复特性，在额定范围内可重复使用；4）在电路正常状态下，PTC处于低阻状态，对电路不产生影响；（但存在一定的压降）5）应用时串联在电路中；自恢复保险丝参数详解：在选用自恢复保险丝时，需要结合规格书参数来选择，那么自恢复保险丝规格书中的各参数都代表着什么含义呢？小编为您整理了一份自恢复保险丝参数含义：1、Ihold（保持电流）：在25℃静止空气环境下，高分子热敏电阻PTC保持不动作情况下可以通过的最大电流。

在限定环境条件下，装置可保持无限长的时间，而不会从低阻状态转变至高阻状态。

(通过PTC 的电流不足以使PTC自热温升超过居里温度，这样的电流称为不动作电流，不动作电流的最大值称为最大不动作电流）2、Itrip（动作电流）：在25℃静止空气环境下，高分子热敏电阻PTC在限定的时间内动作的最小稳态电流。

3、Vmax 最大电压（耐压值）：在限定条件下，高分子热敏电阻PTC动作时，能安全承受的最高电压。

即热敏电阻的耐压值。

超过此值，热敏电阻有可能被击穿，不能恢复。

此值通常被列在规格书中的耐压值一栏里。

4、Imax(最大电流）（耐流值）：高分子热敏电阻PTC安全动作的最大动作电流，即PTC的耐流值。

超过此值，热敏电阻有可能损坏，不能恢复。

此值被列在规格书中的耐流值一栏里。

5、Pd(功率损耗典型值）：在25℃静止空气环境下，PTC动作后的功率损耗总值,通过计算流过PTC的泄漏电流和跨过热敏电阻的电压的乘积得到。

自恢复保险丝选型指南

自恢复保险丝选型指南自恢复保险丝是一种重要的电气保护设备，主要用于在电路发生过载或短路时切断电流，以保护电器设备和电路的安全。

选择适合的自恢复保险丝类型对确保电路的正常运行至关重要。

本文将提供一个自恢复保险丝选型指南，帮助读者了解不同类型保险丝的特点和应用场景，以便根据实际需求选择合适的保险丝。

首先，我们需要了解什么是自恢复保险丝。

自恢复保险丝，也被称为PTC保险丝（正温度系数保险丝），是一种基于正温度系数（Positive Temperature Coefficient，PTC）效应的电阻材料制成的保险丝。

当电流通过保险丝时，保险丝的温度上升，电阻值随之增加，并限制电流的流动。

一旦过载或短路情况解除，保险丝会自动恢复到正常状态，电流继续流动。

因此，自恢复保险丝不需要更换，能够提供长时间的可靠保护。

1. 电流额定值（Current Rating）：根据电路中的电流需求选择适当的电流额定值。

保险丝的额定电流应略高于电路中的最大工作电流，以确保保险丝能够快速切断电流，避免电路过载损坏。

2. 额定电压值（Voltage Rating）：根据电路中的电压需求选择适当的电压额定值。

保险丝的额定电压应略高于电路中的最大工作电压，以确保保险丝能够安全切断电流，并避免电弧和火灾的发生。

3.尺寸和安装方式：根据电路的空间限制和安装需求选择适当的尺寸和安装方式。

自恢复保险丝通常可分为贴片式（SMD）和插件式两种安装方式。

贴片式保险丝适合于紧凑的电路板设计，而插件式保险丝则适用于传统的插件式电路板。

4. 响应时间（Time-to-Trip）：响应时间是指保险丝从开始过载或短路发生到切断电流的时间。

根据系统的要求选择适当的响应时间。

一般来说，响应时间较短的保险丝能够更快地切断电流，但也可能对电路的正常工作造成干扰。

5. 温度特性（Temperature Coefficient）：不同类型的自恢复保险丝的温度特性不同。

根据环境温度和电路工作温度范围选择适当的温度特性。

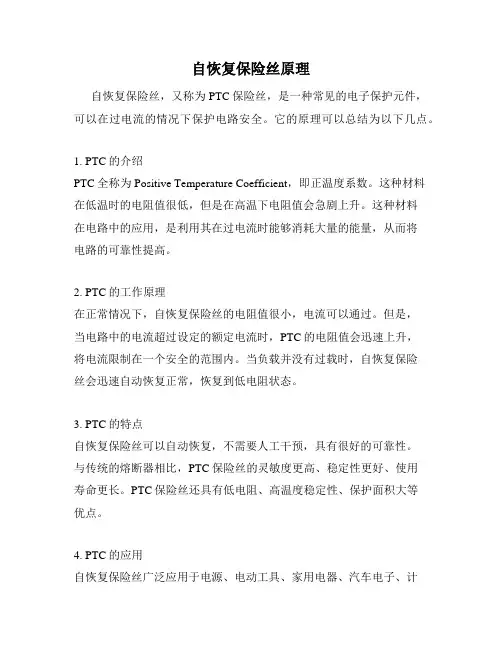

自恢复保险丝原理

自恢复保险丝原理
自恢复保险丝，又称为PTC保险丝，是一种常见的电子保护元件，可以在过电流的情况下保护电路安全。

它的原理可以总结为以下几点。

1. PTC的介绍
PTC全称为Positive Temperature Coefficient，即正温度系数。

这种材料
在低温时的电阻值很低，但是在高温下电阻值会急剧上升。

这种材料
在电路中的应用，是利用其在过电流时能够消耗大量的能量，从而将
电路的可靠性提高。

2. PTC的工作原理
在正常情况下，自恢复保险丝的电阻值很小，电流可以通过。

但是，
当电路中的电流超过设定的额定电流时，PTC的电阻值会迅速上升，
将电流限制在一个安全的范围内。

当负载并没有过载时，自恢复保险
丝会迅速自动恢复正常，恢复到低电阻状态。

3. PTC的特点
自恢复保险丝可以自动恢复，不需要人工干预，具有很好的可靠性。

与传统的熔断器相比，PTC保险丝的灵敏度更高、稳定性更好、使用
寿命更长。

PTC保险丝还具有低电阻、高温度稳定性、保护面积大等
优点。

4. PTC的应用
自恢复保险丝广泛应用于电源、电动工具、家用电器、汽车电子、计
算机和通信设备等领域。

通过使用自恢复保险丝，可以有效地保护电路，防止过电流损坏器件，延长设备的使用寿命，提高安全性。

总之，自恢复保险丝通过利用PTC材料的正温度系数特点，在电路中对过电流进行有效的保护。

它的特点是自动恢复、稳定性好、使用寿命长，应用广泛。

在实际使用中应根据设备的电流特性选择合适的额定电流和耐压等级的自恢复保险丝，以保证电路的安全性和可靠性。

自恢复保险丝的分类及选型

自恢复保险丝的分类及选型自恢复保险丝是一种过流电子保护元件，利用高分子有机聚合物在高压、高温以及硫化反应的条件下，加入导电粒子材料后，经过特殊的工艺加工制造而成。

普通保险丝在过流保护中，只能保护一次，烧断后需更换，但自恢复保险丝具有过流过热保护及自动恢复两项功能。

自恢复保险丝分类自恢复保险丝根据材料可分为聚合物高分子PPTC和陶瓷CPTC两种自恢复保险丝两种，根据封装形式又可分为，引线插件和SMD贴片两种。

还可以根据电压分为600V，250V，130V，120V，72V，60V，30V，24V，16V，6V等。

PPTC的主要优点在于：常温零功率电阻可以做得很小，大电流产品只有几个毫欧，在电路中功耗较小，可以忽略不计、体积相对较小。

可串联在易损电路内作过流保护、温度保险丝用，阻值突变速度快，在几个毫秒数量级，热容小，恢复时间短，耐冲击，循环保护可达8000次。

PTC也可以作为过温度保险丝使用，因此在电路中一定程度上表现出了温度保险丝性能和温度保险丝作用。

达到在电路中实现过流保护和过温保护的双重保护功能。

CPTC的主要优点主要是制造容易，相对价格便宜，缺点在于电阻大、体积大、在路损耗大，有几十至几千欧姆，适宜作小电流过流保护，高温过热时易出现阻值变小（负阻效应）、保护速度慢，在上百毫秒的数量级、热容大，恢复时间长。

应用范围相对较窄，如不应用于快速保护的电路、汽车线束保护、PCB 线迹保护等，多应用于发热器件、在某些小信号回路，不需要考虑损耗的地方可以选用。

自恢复保险丝如何选型1、确定电路的一下参数：(1)最大工作环境温度(2)标准工作电流(3)最大工作电压（Umax）(4)最大故障电流（Imax）2、选择能适应电路最大环境温度和标准工作电流的自恢复保险丝使用温度折减{环境温度（℃）的工作电流（A）}表并选择与电路最大环境温度最匹配的温度。

3、将所选的自恢复保险丝的最大电气额定值与电路最大工作电压和故障电流作比较使用电气特性表来验证您所选的元件是否将采用电路的最大工作电压和故障电流。

完整的电路保护-过流过压保护

针对通信类产品,Teccor提供了SIDACtor@ (固体过压保护器件).
通用应用 ---接口电路
1、高速接口电路（USB2.0、IEEE1394、RF 电路、Gigabit以太网、DVI）
C、TVS Diodes/Silicon Avalance Diodes（SADs）
• 4、气体放电管（GDTs）
• 5、工业&轴向压敏电阻
A、Radial Leaded MOVs（UltraMOVTM，C-III，LA，ZA，RA and TMOVTM Varistors）
B、轴向引脚的压敏电阻（MA Series MOVs）
应用电路
• AC / DC DC / DC 转换电路 • 全波 / 半波整流电路 / 逆变电路
推荐产品
• 可控硅（SCR） • 压敏电阻（MOV） • TVS / ULTraMOV
雷电的防护
---电力系统器件应用比较
• 气体放电管能承受数百微秒内数千安培瞬态雷电电流的冲击。
缺点是对雷电过电压的波头无法进行有效的保护。
C、工业级的压敏电阻（CA，NA，PA，HA，HB34，DA and DB Series varistors ）
Teccor产品应用领域
➢1、个人电子消费产品 ➢2、电源产品 ➢3、通信设备 ➢4、汽车电子 ➢5、其它工业设备
电源产品
A、交流电源
B、不间断电源（UPS）
C、电能表
D、交流电器控制板
用户端设备 1、传真机 2、 xDSL / Modem 3、公用电话 / 无绳电话 / 手机 / VoIP 4、T1 / E1 /J1 5、ISDN 设备 6、用户线路板（SLIC）
局端设备 1、公共分组交换机（PBX） 2、Internet 网关 3、交换机 / 路由器 / 中继器(HUB)

ptc自恢复保险丝

ptc自恢复保险丝PTC自恢复保险丝：一种可靠的过流保护装置引言随着科技的进步，电子产品的普及和使用频率的增加，过电流问题已经成为一个严重的挑战。

过电流不仅会给电路和设备带来损坏的风险，还可能引发火灾和其他严重的安全问题。

为了解决这个问题，保险丝广泛用于电路中，以提供过电流保护。

其中，PTC自恢复保险丝是一种这样的新型保护装置，本文将详细介绍PTC自恢复保险丝的工作原理、优点以及应用领域。

一、PTC自恢复保险丝的工作原理PTC自恢复保险丝是Positive Temperature Coefficient的缩写，中文名称为“正温度系数保险丝”。

它由聚合物材料和导电颗粒组成。

在正常工作情况下，导电颗粒与热敏聚合物之间存在着很高的电阻，电流通过时，电压降导致颗粒加热，温度升高，导致聚合物膨胀，使阻抗变大，电流减小。

换句话说，PTC自恢复保险丝在正常工作条件下会阻碍过流，提供保护。

在过电流情况下，由于电流超过额定值，导电颗粒会瞬间加热至高温区，产生共振效应，使材料膨胀并分离开。

这降低了阻抗，使过电流流过并触发保险丝。

当过电流问题被解决后，PTC自恢复保险丝会自动恢复初始状态。

即使在异常电流的情况下，当温度下降后，导电颗粒会再次接触并形成电阻，从而实现自动恢复。

二、PTC自恢复保险丝的优点1. 高可靠性：PTC自恢复保险丝由聚合物材料制成，无活动部件和机械移动，因此具有更高的可靠性和寿命。

相比之下，传统的熔断器或快速断路器易受高温或冲击而损坏。

2. 自动恢复：PTC自恢复保险丝能够自动恢复其正常工作状态，无需人工干预。

这意味着在异常电流得到解决后，电路可以重新恢复正常操作，提高了设备的可用性。

3. 快速响应：PTC自恢复保险丝可以快速地响应过电流事件，在毫秒级别就能触发并中断电路。

这为设备和电路提供了更高的保护水平。

4. 节省维护成本：由于PTC自恢复保险丝具有自动恢复功能，因此无需更换或维修。

这降低了设备的维护成本和停机时间。

自恢复保险丝的作用原理及常见问题

保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝系列元件的电流由于自恢复保险丝系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝系列元件的
温度。正常工作时的温度较低，产生的热和散发的热达到平衡。自恢复保险丝系列元件处于低阻状态，自恢复保险丝系列不动作，当流过自恢复保险丝系列元件的电流增加或环境温度升高，但如果达到产生的热
使用。这两种产品都能提供过电流保护作用，但同一只高分子PTC热敏电阻能多次提供这种保护，而保险丝在提供过电流保护之后，就必须用另外一只进行替换。2、怎样才能知道我手中的产品或样品是哪一
种型号的高分子PTC热敏电阻?大部分高分子PTC热敏电阻标有产品的规格或型号，在产品规格书中也列出了标准的产品标志。但有些标志只能被有识别能力的厂商或代理识别。3、高分子PTC热敏电阻
的电阻值在非断路状态时会改变吗?高分子PTC热敏电阻的电阻值随着工作环境的变化会略有改变，一般随着温度及电流的增加电阻值升高，反之降低。工作原理自恢复保险丝是由经过特殊处理的聚合树脂(
Polymer)及分布在里面的导电粒子(CarbonBlack)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态(a)，
在我们使用的东西中，最常见的就是手机，但是有了手机，当然要配上电池了。有电池，肯定是要由电流的，有电流的地方，肯定是要有保险丝的，但是保险丝使用会坏，人工要再去安装，这样很麻烦。就研发
了一种叫做自恢复保险丝，那么今天就让小编来和大家说一说这种自恢复保险丝的作用原理以及常见的问题吧。自恢复保险丝的介绍：自恢复保险丝，当然可以重复使用的。简单一点讲，自恢复保险丝的工作原

TVS管,ESD保护,压敏电阻,自恢复保险丝之间的区别

TVS管，ESD保护，压敏电阻，自恢复保险丝之间的区别（一）一、TVS管TVS(Transient Voltage Suppresser瞬态电压抑制器)是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。

当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压钳制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。

正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压TVS管是瞬态电压抑制器（Transient Voltage Suppressor）的简称。

它的特点是：响应速度特别快（为ps级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。

TVS管有单向与双向之分（单向的型号后面的字母为“A”，双向的为“CA”），单向TVS管的特性与稳压二极管TVS管使用时，一般并联在被保护电路上。

为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。

相似，双向TVS管的特性相当于两个稳压二极管反向串联。

二、压敏电阻压敏电阻是一种限压型保护器件。

利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。

压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。

压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。

压敏电阻的失效模式主要是短路，当通过的过电流太大时，也可能造成阀片被炸裂而开路。
