人教版八年级物理上册第五章第1节透镜课件(共40张PPT)

一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
生活物理社会
讨论
3. 郊游的时候，为什么不能把剩有液体的饮料瓶扔在树林里？
课堂小结
检测目标
1、如图所示,一束平行光经过中间为“空气凸
透镜”的玻璃砖后将会( B )
A.还是平行光 B.发散 C.会聚 D.以上都有可能
检测目标
2、如图是平行于主光轴的光线经过两个不同
凸透镜后会聚成的光路图,下列说法正确的是( D )
A.凸透镜表面越凸,焦距越长 B.凸透镜的焦距长短与表面凸起的程度无关 C.凸透镜对光的会聚作用与表面的凸起程度无关 D.凸透镜表面越凸,对光的会聚作用越明显
透镜中的三条特殊光线
透镜
跟主光轴平行的光线
通过凸透镜焦点的光线或正对着凹透镜焦点的入射光线
通过光心的光线
凸透镜经凸透镜折射后过焦点
经凸透镜折射后平行于主光轴
经凸透镜后传播方向不变
凹透镜经凹透镜折射后，折射光线
的反向延长线过镜前焦点
经凹透镜折射后平行主光轴射出
经凹透镜后传播方向不变
f
f
小结：凸透镜有两个实焦点。凸透镜对所有光都起会聚作用。
练习完成下列光路图。
F
F
F
F
F
F
F
F
3.凹透镜：对光线有发散作用
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
4. 凹透镜的焦点和焦距凹透镜有焦点吗？把折射光线反向延长看一看。

人教版八年级物理上册5.1透镜课件(共25张ppt)

八年级物理上册第五章透镜及其应用
第一节透镜
光学仪器
观察与交流
你桌上的两个透镜形状上有什么区别？请说出它们的不同之处。
一、透镜的分类
1、凸透镜：中间比边缘厚的透镜
d
d
d
D
D
D
2、凹透镜：中间比边缘薄的透镜
D
d
D
d
D
d
二、凸透镜和凹透镜
透镜的两个表面至少一个是球面的一部分。
主光轴：通过两个球面球心C 1 、 C 2的直线。光心：透镜的中心O点
环保意识
凸透镜和凹透镜
一、透镜的名词术语：1、主光轴 2、光心 3、焦点 4、焦距
二、透镜对光线的作用： 1、凸透镜对光线起会聚作用，也叫会聚透镜 2、凹透镜对光线起发散作用，也叫发散透镜
F O F
F
F
谢谢大家!
• • • • • • • • • • • • • • • • • • • • • • • • •
2、虚焦点 F ：平行于主光轴的光线通过凹透镜后的折射光线的反向延长线相交在主光轴上的点。
F
F’
3、凹透镜的三条特殊光线：
（1）过光心的光线不改变原来的方向(穿心箭，向不变)。（2）平行于光轴的光线经凹透镜后的折射线的反向延长线会聚于虚焦点（平行来，发散去）。
（3）延长线经过另一侧虚焦点的光线经过凹透镜后平行于光轴（发散来，平行去）。
1、学习外语并不难，学习外语就像交朋友一样，朋友是越交越熟的，天天见面，朋友之间就亲密无间了。——高士其 2、对世界上的一切学问与知识的掌握也并非难事，只要持之以恒地学习，努力掌握规律，达到熟悉的境地，就能融会贯通，运用自如了。 ——高士其 3、学和行本来是有联系着的，学了必须要想，想通了就要行，要在行的当中才能看出自己是否真正学到了手。否则读书虽多，只是成为一座死书库。 ——谢觉哉 4、教学必须从学习者已有的经验开始。——杜威 5、构成我们学习最大障碍的是已知的东西，而不是未知的东西。—— 贝尔纳 6、学习要注意到细处，不是粗枝大叶的，这样可以逐步学习摸索，找到客观规律。 ——徐特立 7、学习文学而懒于记诵是不成的，特别是诗。一个高中文科的学生，与其囫囵吞枣或走马观花地读十部诗集，不如仔仔细细地背诵三百首诗。——朱自清 8、一般青年的任务，尤其是共产主义青年团及其他一切组织的任务，可以用一句话来表示，就是要学习。—— 列宁 9、学习和研究好比爬梯子，要一步一步地往上爬，企图一脚跨上四五步，平地登天，那就必须会摔跤了。—— 华罗庚 10、儿童的心灵是敏感的，它是为着接受一切好的东西而敞开的。如果教师诱导儿童学习好榜样，鼓励仿效一切好的行为，那末，儿童身上的所有缺点就会没有痛苦和创伤地不觉得难受地逐渐消失。 ——苏霍姆林斯基 11、学会学习的人，是非常幸福的人。 ——米南德 12、你们要学习思考，然后再来写作。 ——布瓦罗 13、在寻求真理的长河中，唯有学习，不断地学习，勤奋地学习，有创造性地学习，才能越重山跨峻岭。 ——华罗庚 14、许多年轻人在学习音乐时学会了爱。—— 莱杰 15、学习是劳动，是充满思想的劳动。 ——乌申斯基 16、我们一定要给自己提出这样的任务：第一，学习，第二是学习，第三还是学习。 ——列宁 17、学习的敌人是自己的满足，要认真学习一点东西，必须从不自满开始。对自己，“学而不厌”，对人家，“诲人不倦”，我们应取这种态度。 ——毛泽东 18、只要愿意学习，就一定能够学会。 ——列宁 19、如果学生在学校里学习的结果是使自己什么也不会创造，那他的一生永远是模仿和抄袭。—— 列夫· 托尔斯泰 20、对所学知识内容的兴趣可能成为学习动机。—— 赞科夫 21、游手好闲地学习，并不比学习游手好闲好。—— 约翰 · 贝勒斯 22、读史使人明智，读诗使人灵秀，数学使人周密，自然哲学使人精邃，伦理学使人庄重，逻辑学使人善辩。——培根 23、我们在我们的劳动过程中学习思考，劳动的结果，我们认识了世界的奥妙，于是我们就真正来改变生活了。 ——高尔基 24、我们要振作精神，下苦功学习。下苦功，三个字，一个叫下，一个叫苦，一个叫功，一定要振作精神，下苦功。——毛泽东 25、我学习了一生，现在我还在学习，而将来，只要我还有精力，我还要学习下去。 ——别林斯基

人教版物理八年级第五章第一节透镜全文课件(共11张PPT)

•
6.这就要求我们从经学思维和体系的禁锢中真正解脱出来，以开放的姿态传承历史文化，维护学术开放多元的本性，积极构建具有时代特征、富于活力的 “新国学”。 “新子学”正是适应这样的 “国学 ”发展要求，将应运承载“ 新国学 ”的真脉。
•
7“新子学”的内涵，单以浅层次理解，它是 “旧子学”的再发展。在这种理解下，“ 新子学 ”仿佛没有摆脱在原有经学体系下旧“国学”中的位置，最多也只是经学的多样化实践与儒学的外围羽翼，显然无法承担作为“新国学” 主导的重担。
•
5.基于对“传统”的历史性和现实性特点的明确认知，“ 新子学 ”强调，“国学”在漫长的岁月中必然存在一个变化发展的过程，可以说一代有一代的“ 国学” 。从历史上看，不可否认， “六经 ”是中国文化学术的最早源头，它深刻地影响着中华民族的基本精神。
F
清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了凸__透__镜的功能，形成了放大的_虚___像，这是由于光的_折___射现象的结果。
BD
如图所示，S′是物体S经过凸透镜所成的像，那么
此图表示什么的成像示意图（
）
A．照相机 B．放大镜
C．幻灯机 D．投影仪
下列说法正确的是（） A.眼睛不能直接看到虚像 B.眼睛不能直接看到实像 C.能用光屏承接的像可能是虚像 D.能用光屏承接的像一定是实像
•
3.三月的一个早晨，老锁匠照例在门口喝茶。这时，巷口来了个年轻人，路过锁匠铺时停了下来。看着锁匠铺头上里挂着的老招牌，上门写着“制锁”两个苍劲有力的大字，年轻人马上兴奋了起来。

新人教版八年级物理上册 5.1 透镜课件(共9张PPT)

知识链接约2-3min
• 1.当光从空气_斜_射__入__到水中或其它透明物质时,传播方向会发生偏折,折射光线向 __法_线____偏折,此时折射角___小_于___入射角.
• 2.在下图中画出光线进入三棱镜后再射到空气中的光路图.方法总结:当光线射向三棱镜, 经过三棱镜后光线向___底_部__偏折
第五章凸透镜及其应用
课题1 透镜
考纲要求：
• 知道凸透镜的几个相关名词：焦点、焦距、物距、像距等，能画出关于透镜的几条特殊光线的出射光线。
学习目标：
1. 了解什么是凸透镜和凹透镜，能分辨各种透镜的类型 2. 知道透镜的主光轴、光心、焦点和焦距，凸透镜和凹透镜对光的作用。 3 .掌握凸透镜和凹透镜中的三条特殊光线。
谢谢观赏
You made my day!
我们，还在路上……
预习导学约6min
• 学法指导： • 自主学习教材第90--92页并完成以下内容
（自主学习时，注意双色笔的使用，已解决问题用蓝色或黑色笔写在导学案上，有疑问的用红色笔勾画，本环节时间约6min, 请注意时间的分配） • 自主认真研读教材，试在最短的时间内解决下面的问题。自己解决不了的问题可以向小组其他成员请教，都不会的准备后面提出质疑。
预习导学问题
• 1.透镜的种类：凸透镜、凹透镜，分别对光线的作用会聚，发散。
• 2.通过透镜透镜两个球面球心的直线为主光轴，穿过透镜某个点的光线传播方向不变，这个点称为光心，能使平行光会聚的透镜称为透凸镜，光线会聚的点称为焦点，的距离叫做焦距。
合作探究展示交流约22min
• 学法指导： • 组内探讨，交流。（合作探究时要全员参
与，展示时以中等生为主。） • 探究时应该把小组内成员不懂得内容拿出

人教版八年级上册物理第五章第一节透镜课件PPT(24页)

6.由于不同转基因食品在人们食品消费中的比重大不相同，其可能的危害性自然也不会一致。但就原则而言，在没有明确的科学结论之前，任何对转基因食品在安全性之外其他方面的重大意义的欢呼，都不是一件明智之举。
7..穿越浩瀚的银河，被月亮镶嵌的梦，具备了无限的属性。自然之子天真而崇高的想象力是对我们神五、神六的理想设计。当我们通过超越自身而实现人类对月的最好抵达。华夏人几千年的美好向往，终于与多少代人的热烈渴望有了一个完美的对称。
F
F
人教版八年级上册物理第五章第一节透镜课件PPT(共24页)
2、平行于主光轴的光线经凹透镜折射后会发散
F
F
平行于主光轴的光线通过凹透镜后向外发散，不能会聚成一点，但它的反向延长线相交于主光轴上，由于不是
实际光线的会聚点，叫虚焦点(F)。
凹透镜有2个虚焦点
人教版八年级上册物理第五章第一节透镜课件PPT(共24页)
人教版八年级上册物理第五章第一节透镜课件PPT(共24页)
人教版八年级上册物理第五章第一节透镜课件PPT(共24页)
练一练：
1、要使小灯泡发出的光经某透镜后变成平行光，
应把小灯泡放在（Ｂ）
A．凸透镜前任意位置B．凸透镜的焦点上
C．凹透镜前任意位置D．凹透镜的焦点上
人教版版八年级上册物理第五章第一节透镜课件PPT(共24页)
1.根据目前的定义，转基因技术是从某种生物中提取所需要的基因，将其转入另一种生物中，使与另一种生物的基因进行重组，从而产生特定的具有优良遗传形状的物质。从研究角度看，转基因的技术推进已有不短的时间。

人教版八年级物理上册第五章第一节透镜课件(共45张PPT)

公开课优质课研讨课人教版八年级物理上册第五章第一节透镜课件(共45张PPT)免费下载课件下载P PT下载
公开课优质课研讨课人教版八年级物理上册第五章第一节透镜课件(共45张PPT)免费下载课件下载P PT下载公开课优质课研讨课人教版八年级物理上册第五章第一节透镜课件(共45张PPT)免费下载课件下载P PT下载
试猜想光线通过透镜后会有什么
现象？
凸透镜对光线的作用凹透镜对光线的作用
透镜对光线的作用
透镜对光线的作用凸透镜对光线有会聚作用
凸透镜对光线的作用
凸透镜对光线起会聚作用故凸透镜也叫会聚透镜。
透镜对光线的作用
透镜对光线的作用凹透镜对光线有发散作用
凹透镜对光线的作用
凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
下面两图是光线经过透镜后的光路图, 请选择合适的透镜填入方框内.
公开课优质课研讨课人教版八年级物理上册第五章第一节透镜课件(共45张PPT)免费下载课件下载P PT下载
公开课优质课研讨课人教版八年级物理上册第五章第一节透镜课件(共45张PPT)免费下载课件下载P PT下载
9．如图在各个方框中恰当的位置上画出合适的透镜．
三、测凸透镜焦距的方法
1、拿一个凸透镜正对着太阳光 2、拿一张纸放在它的另一侧 3、来回移动纸或镜，直到在纸上成最小、最亮的光斑 4、测出光斑到透镜光心的距离就是凸透镜的焦距f
公开课优质课研讨课人教版八年级物理上册第五章第一节透镜课件(共45张PPT)免费下载课件下载P PT下载
生活
C
C′
C
C′
主光轴（主轴）：通过两个球心的直线CC′
光心：主光轴上特殊的点.通过透镜光心的光线传播方向不改变

第五章第1节透镜课件人教版物理八年级上册(共31张ppt+内嵌视频)

属于凸透镜的是：
属于凹透镜的是：
学生活动二：自主学习主光轴和光心
2、通过两个球面球心的直线叫做主光轴，简称主轴。 3、通过光心的光_________传__播__方__向__不__变____________。 4、完成光路图
凸透镜和凹透镜对光的作用有何不同呢？
探究透镜对光的作用
空气
玻璃
望远镜上的透镜
透镜在日常生活中的应用
放大镜上的透镜
两个透镜有什么区别呢？
注意：为避免镜面磨损或弄脏，请先用柔软的面巾纸把透镜包起来，再用手摸。
学生活动一：“摸”透镜
一个中间另一个中间
，边缘
；
，边缘
。
凸透镜: 中央厚
透
边缘薄
镜
凹透镜:
中央薄边缘厚
辨别下列透镜，并归类：
A
B
C
D
E
F
想一想：小小的矿泉水瓶也能引发火灾吗？
试一试
完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
Ｆ
Ｆ
巩固练习：在下列方框内画上适当的透镜
生活物理社会
暑假,小明帮助妈妈干农活, 将稻草晒干堆成垛.突然要下雨, 小明为了防止干草被淋湿,急忙用塑料薄膜给稻草垛搭了一个棚子如图,雨停后,太阳出来了, 烈日炎炎,小明急急忙忙跑到草剁旁,将薄膜上的水排除掉,妈妈不知什么原因,小明说这里有物理道理,你说这里有什么道理?
第三章透镜及其应用
嫦娥一号携带的CCD立体相机拍摄
Байду номын сангаас
天和核心舱全景摄像机拍摄
第三章透镜及其应用
透镜在日常生活中的应用
透镜在日常生活中的应用

人教版八年级上册第5章第1节《透镜》课件 19张PPT课件

人教版八年级上册第5章第1节《透镜》课件 19张PPT
人教版八年级上册第5章第1节《透镜》课件 19张PPT
四、透镜对光线的作用 1、凸透镜对光起会聚作用 2、凹透镜对光起发散作用五、三条特殊的光线 1、通过光心的光线 2、通过焦点的光线 3、平行主光轴的光线的光线
人教版八年级上册第5章第1节《透镜》课件 19张PPT
人教版八年级上册第5章第1节《透镜》课件 19张PPT
人教版八年级上册第5章第1节《透镜》课件 19张PPT
5、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（Ｂ） A．凸透镜前任意位置 B．凸透镜的焦点上 C．凹透镜前任意位置 D．凹透镜的焦点上 4、在下列虚线处填上适当的透镜
的一点，通过这点的光线穿过透镜时不改变传
播方向。
光心
主光轴
C1
O
C2
2、凹透镜的主光轴和光心
（1）主光轴：通过两个球面球心的直线
（2）光心：光心是凹透镜的中心, 主光轴上的一点，通过这点的光线穿过透镜时不改变
传播方向。
光心
主光轴
C1
O
C2
2、凸透镜的焦点
在主光轴上会聚成的这一点是什么？
（1）平行于主光轴的光线通过凸透镜后会聚
•
3.指导和提升文化教育的导师，乡村的凝聚力也随之消失。加之城乡教育费源配置的巨大反差，加剧了农村人口向城市流动的速度与规模，使农村开始变成文化沙漠。
•
4.节奏是音乐、舞蹈和歌唱这些最原始也最普遍的三位一体的艺术所同具的一个要素。节奏不仅见于艺术作品，也见于人的生理活动。人体中呼吸、循环、运动等器官本身的自然的有规律的起伏流转就是节奏。

人教版物理八年级上册-第5章第1节透镜(共46张PPT)

知课识时管作理业
1．透镜分类：(1)凸透镜是中间厚、边缘薄的透镜。 (2)凹透镜是中间薄、边缘厚的透镜。概念：(1)主光轴(主轴)：通过两个球面球心的直线。
(2)光心(O)：薄透镜的中心。性质：通过光心的光传播方向不改变。 (3)焦点(F)：凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫焦点。 (4)焦距(f)：焦点到凸透镜光心的距离。
6.(对应例 3)[2017·云南昆明模拟]如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线。
【解析】根据延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点分别作出对应的折射光线，如图所示：
7．(对应例 1)[2017·江西南昌期中](多选)关于透镜的焦点和焦距，下列说法正确的是( AC )
7．(对应例 4)[2017·湖北老河口模拟]如图所示，请画出光线通过透镜后的光路图。
【解析】平行于主光轴的光线经凸透镜折射后将过焦点；过焦点的光线经凸透镜折射后，平行于主光轴，如图所示：
分课层时作业
1．(对应例 1)[2017·海南定安一模]如图所示，下列透镜属于凸透镜的是( A )
(2)光线经过凸透镜折射后不一定能会聚于一点，比如通过焦点的光线经凸透镜折射后将平行于主光轴；
(3)通过凸透镜的光线可能是会聚的，也可能是发散的； (4)除了过光心的光线方向不变以外，凹透镜对光线有发散作用，通过凹透镜的光线可能是发散的，也可能是平行的，还有可能是会聚的(相比原传播方向)。
类型之三会根据三条特殊光线完成光路图 [2017·四川眉山]在图中完成光路图。
3．(对应例 1、例 2)[2017·湖南益阳自主招生]下列有关透镜对光线作用的说法中正确的是( A )

新人教版八年级上册物理第五章第一节《透镜》参考课件ppt(共33张PPT)

想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
F
F
F
F
结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。因而利用凸透镜能得到平行光。
（2）对着凹透镜异侧虚焦点入射的光线被折射后平行于主光轴射出。
三条特殊光线
F F F F
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
师友总结，教师归纳学到了什么？
四、三条特殊光线： 1、通过光心的光线传播方向不改变。 2、平行于主光轴的光线经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。 3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平
行于主光轴射出。
当堂检测。1
为什么雨过天晴时，种反季
蔬菜的农民要及时将透明塑料薄膜上的积水清理掉。
当堂检测2
某公园中的一块警示牌，上面写
有“请不要把装有液体的纯净水瓶或矿泉水瓶遗留在山上”请同学们分析一下这是为什么？
你能发现透镜和凸镜、凹镜有什么相同之处吗？
一、透镜的概念表面是球面的一部分的透光镜子，叫做透镜
透镜在日常生活中的应用
眼镜片上的透镜
透镜在日常生活中的应用
透镜在日常生活中的应用
透镜在日常生活中的应用
数码摄像机上的透镜
透镜在日常生活中的应用
望远镜上的透镜
透镜在日常生活中的应用
师友探究实验2： 1、凸透镜对光线的作用
2、凹透镜对光线的作用
探究：用平行光依次通过凸透镜观察现象
1、凸透镜对光线的作用

人教版八年级上册《透镜》课件张PPT

透镜
人教版八年级物理（上）第五章光现象第1节透镜
1、透镜的分类
凸透镜（远视镜）外形特征：中间厚边缘薄的透镜凹透镜（近视镜）外形特征：中间薄边缘厚的透镜
2、透镜的画法
透镜的两个表面至少一个是球面的一部分
1、凸透镜的主光轴和光心
（1）主光轴：通过两个球面球心的直线。
（2）光心：光心是凸透镜的中心, 主光轴上
•
2.生命和死亡全不相容，我们是为着生的，或者是为着死的，非此即彼，在本质上不可兼得；同时，他也肯定了生命的价值，春天必然会来临，谁也无法阻挡生命的冲动，无法阻挡我们对于新生命、新世界的渴望与追求
•
3.散文阅读中，重点要注意引导学生树立几种意识：首先是整体意识，要尽可能地细读全文，充分感知全文，了解文本的内容和情感基调，把握文章主旨；其次是题干意识，要明确题目问的是什么，是怎么问的，也即命题指向哪里
5、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（Ｂ） A．凸透镜前任意位置 B．凸透镜的焦点上 C．凹透镜前任意位置 D．凹透镜的焦点上
4、在下列虚线处填上适当的透镜
F F
F
F
6、完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
Ｆ
Ｆ
•
1.银色修饰了同一个对象，同时五句话也表达了一个共同的主题, 肯定了生命的价值，春天必然会来临，谁也无法阻挡生命的冲动，显示了生命本生的一种张力。在西方社会中，银色有其代表的含义，即银色是纯洁、博爱、美德和富裕的象征。
于主光轴上的一点，这个点叫做凸透镜的焦

人教版八年级物理上册第五章透镜及其应用第1节《透镜》PPT课件

凹透镜对光的作用
1.凸透镜对光的作用
凸透镜对光有会聚作用，所以凸透镜又叫作会聚透镜。
光心 O
主光轴
会聚作用：跟入射光线方向相比，折射光线偏向主轴
折射光线不一定相交于一点
2.凹透镜对光的作用
凹透镜对光有发散作用，所以凹透镜又叫作发散透镜。
发散作用：跟入射光线方向相比，折射光线远离主轴
知识点三焦点和焦距
1.凸透镜的焦点和焦距
O
焦点
F
主光轴
f 焦距
焦点：平行于主光轴的光通过凸透镜后会聚于一点。焦距：焦点到光心的距离。
焦点 F
焦点 F
f
f
凸透镜有两个实焦点。光路可逆
主光轴
F
主光轴
F
主光轴
凸透镜对所有光都起会聚作用。
F f
F
f 凸透镜的焦距越小，对光的会聚能力越强。
2.凹透镜的焦点和焦距凹透镜有焦点吗？把折射光线反向延长看一看。
C2
主光轴
光心
C1
O
C2
主光轴
通过透镜光心的光
知识点二透镜对光的作用
将放大镜正对着太阳光，再把一张纸放在它的另一侧，调整放大镜与纸的距离，纸上会出现什么现象呢？把放大镜换成凹透镜又会出现什么现象呢？
点击画面播放
想一想：如果光不透过光心，传播方向是否
改变？
演示
两种透镜对光的作用
凸透镜对光的作用
3.实验表明凸透镜对光有__会__聚___作用，凹透镜对光有发__散_____作用。
4.凸透镜能使平行于主光轴的光__会__聚___在一点，这个点叫焦点，焦点到光__心_____的距离叫焦距，凸
透镜有_2_____个焦点。

人教版八年级物理上册《透镜》透镜及其应用PPT精品课件

知识点四透镜对光线作用的原理
例3 要使小灯泡发出的光经某透镜后变成平行光，应把
小灯泡放在（Ｂ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上
知识点四透镜对光线作用的原理
例4 如图所示，一条光线射向一凹透镜，下列哪一条
是光线的正确路径( A)
A. 路径 X
B. 路径 Y
1.中间厚、边缘薄的透镜，叫作凸透镜。 2.中间薄、边缘厚的透镜，叫作凹透镜。
知识点一凸透镜和凹透镜
基本概念
··· C1 O C2
光心
主光轴
···
C1
O
C2
光心
主光轴
主光轴：透镜上通过两个球面球心的直线叫作主光轴。光心：主光轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫作光心。
知识点一凸透镜和凹透镜
注意：
①每个透镜有且只有一个主光轴 ②光心一定在主光轴上 ③光心位于透镜的中心
通过光心的光线并不会发生偏折，即它的传播方向不会发生改变。
知识点一凸透镜和凹透镜
例1 识别下列透镜，并归类。
A
B
C
D
E
F
（1）属于凸透镜的是 A 、C、D ；它们的共同特点是中间厚，边缘薄。
（2）属于凹透镜的是 B 、E 、F ；它们的共同特点是中间薄，边缘厚。
F
知识点四透镜对光线作用的原理
三条特殊光线
F
F
F
F
1. 通过光心的光线传播方向不改变。 2.平行于主光轴的光线经凸透镜折射后过焦点，经凹透镜折射后发散，折射光线的反向延长线过虚焦点。
3.经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

学到了什么？
一、分类：凸透镜和凹透镜
二、概念：1、主光轴 2、光心 3、焦点 4、焦距
三、透镜对光线的作用： 1、凸透镜对光线起
会聚作用，也叫会聚透镜
O
F
F
2、凹透镜对光线起
发散作用，也叫发散透镜
F
F
四、三条特殊光线
F
F
F
F
1、通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
C
C′
C
C′
主光轴（主轴）：通过两个球心的直线CC′
光心：主光轴上特殊的点.通过透镜光心的光线传播方向不改变
凸透镜的焦点
O
F
F
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
2、凸透镜有两个实焦点。
凸透镜的焦距
O
F
F
f
f
1、焦点到凸透镜光心的距离叫做焦距( f )。
2、两边的焦距相等。
凹透镜的焦点
F
F
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
凸透镜的三条特殊光线
1、过光心的光线传播
F
F 方向不变
2、平行主光轴的光线经
凸透镜折射后通过焦点
F
F
3、通过焦点的光线经
凸透镜折射后平行于
F
试猜想光线通过透镜后会有什么
现象？
凸透镜对光线的作用凹透镜对光线的作用
透镜对光线的作用
透镜对光线的作用凸透镜对光线有会聚作用
凸透镜对光线的作用
凸透镜对光线起会聚作用故凸透镜也叫会聚透镜。
透镜对光线的作用
透镜对光线的作用凹透镜对光线有发散作用
凹透镜对光线的作用
凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
F
主光轴
凹透镜的三条特殊光线
1、过光心的光线传播
F 方向不变
2、平行主光轴的光线
经凹透镜折射后发散射
F
F 出，反向延长通过焦点
3、通过焦点的光线经
凹透镜折射后平行于主
F
F 光轴
三条特殊光线
平行于主光轴的光线，经透镜折射后通过焦点
通过光心的光线，经透镜折射后方向不变
通过焦点的光线，经透镜折射后平行于主光轴

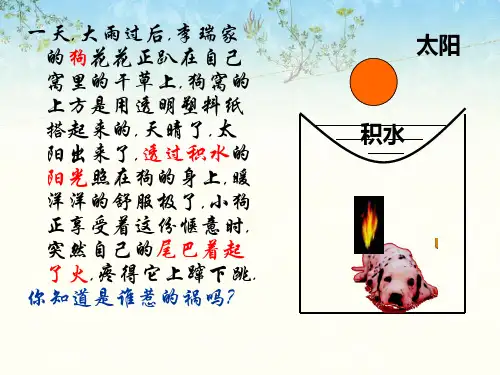

一天,大雨过后,李瑞家的狗花花正趴在自己窝里的干草上,狗窝的上方是用透明塑料纸搭起来的,天晴了,太阳出来了,透过积水的阳光照在狗的身上,暖洋洋的舒服极了,小狗正享受着这份惬意时, 突然自己的尾巴着起了火,疼得它上蹿下跳.
你知道是谁惹的祸吗?
太阳积水
生活中常见透镜
1、认识凸透镜和凹透镜
星期天小明和爷爷一起做航模,看说明时,爷爷让小明到书房帮他把老花镜拿来,小明发现书房有两副眼镜, 他该如何准确地拿对眼镜呢?
讨论与交流你有几种简易的方法,辨别某一透镜是凸透镜,还是凹透镜?
做法：将透镜靠近书本，观察课本上的字。结论通过凸透镜,所看到的
物体的像是(放放大/缩大小) 的，(正正立/倒立立)的。
生活物理社会古人曾经用冰镜取火如图,你知道其中的道理吗?
积冰水镜相当于凸透镜对太阳光有会聚作用，集中于一点，具有很高的能量，点燃易狗燃尾物巴。
生活物理社会
为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个_凸__透__镜，它对太阳光有会__聚__作用，可能会导致森林火灾。
２、画出图中光线经过透镜折射后的光线。FO来自FFF
• ３．完成下列各光路图
４、小明想利用凸透镜使小灯泡发出的光线变成平行光，他应该把小灯泡放在凸透镜的焦点上。
５.一束光线在空气中经过凸透镜折射后,下列说法中正确的是（ D ） A.一定是平行光束 B.一定不是平行光束 C.一定是发散光束 D.折射光束比原来的光束会聚些.
通过凹透镜,所看到的
物体的像是(放缩大/缩小小) 的，(正正立/倒立立)的。
生活物理社会
怎样判断一个透镜是凸透镜还是凹透镜？相信你一定能想出多种方法。
方法一:“摸” 。通过比较透镜中央和边缘的厚薄加以辨别。（注意：为避免镜面磨损或弄脏，应先用很柔软的面巾纸把透镜包起来，再用手摸）
方法二:“看”。通过透镜去观察近处物体，看它成的像是放大还是缩小加以辨别。方法三:“照”。把透镜正对太阳光，观察是否将光线会聚一点加以辨别。
在下列虚线处填上适当的透镜
F F
F
F
画出相应的入射光线或折射光线
下面两图是光线经过透镜后的光路图, 请选择合适的透镜填入方框内.
9．如图在各个方框中恰当的位置上画出合适的透镜．
三、测凸透镜焦距的方法
1、拿一个凸透镜正对着太阳光 2、拿一张纸放在它的另一侧 3、来回移动纸或镜，直到在纸上成最小、最亮的光斑 4、测出光斑到透镜光心的距离就是凸透镜的焦距f
习题B
2、完成下列光路图。技巧：过焦点斜线，画平行线
人教版八年级物理上册第五章第一节透镜课件(共45张PPT)
人教版八年级物理上册第五章第一节透镜课件(共45张PPT)
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出。
挑战自己
１、平行于产光轴的光线，经凸透镜折射后，能
会_聚___于主光轴上的一点，这一点叫__焦___点___，因为
它是实际光线会聚而成的，所以叫做实焦点，一个
凸透镜有_两_____个焦点，焦点到__光__心____的距离叫凸透镜的焦距，凸透镜两侧的焦距是_相__等____的。
透
2、知道凸透镜和凹透镜对光镜
线的作用及测量凸透镜的焦
的
距的方法
学
3、会画凸透镜和凹透镜三条习
特殊光线的光路图
目
标
4、知道凸透镜和凹透镜的辨别方法
：
一、透镜的分类
凸透镜：中间厚边缘薄的透镜
叫凸透镜。
凹透镜：中间薄边缘厚的透镜
叫凹透镜。
识别下列透镜，并归类：
A
B
C
D
E
F
属于凸透镜的是： A 、C、D 属于凹透镜的是： B 、E 、F
A
o
B
在o点处填上适当的光学元件（至少三种）
人教版八年级物理上册第五章第一节透镜课件(共45张PPT)
习题A
8、根据光线的传播情况，在方框内画上合适的镜
9、完成下列光路图。并分析焦距越短的凸透镜，对光线会聚偏折的更大些
人教版八年级物理上册第五章第一节透镜课件(共45张PPT)
人教版八年级物理上册第五章第一节透镜课件(共45张PPT)

人教版八年级物理上册第五章第一节透镜 课件PPT

人教版八年级物理 上册 第五章 第1节 透镜 课件(共40张PPT)

人教版八年级物理上册5.1透镜课件(共25张ppt)

人教版物理八年级第五章第一节 透镜 全文课件(共11张PPT)

新人教版八年级物理上册 5.1 透镜课件(共9张PPT)

人教版 八年级 上册 物理 第五章 第一节 透镜 课件PPT(24页)

人教版八年级物理上册第五章第一节透镜 课件(共45张PPT)

第五章第1节透镜 课件 人教版物理八年级上册(共31张ppt+内嵌视频)
