通用安全阀结构图
阀门种类基础知识维护保养
阀座的密封
球阀阀座密封系统通常包括：
帯有止回阀的外部注脂接头 独立的内部止回阀 在阀座背部的腔体 穿过阀座的细小通道 在阀座前部和球体相连的腔体
阀座的密封
球阀的阀座是可以横向移动的，
依靠弹簧使密封圈与球体紧密贴 实。即使在阀体内压力较低甚至 没有压力的情况下，依然能依靠 弹簧使密封圈与球体紧密贴实达 到密封效果。
•根据截止阀的通道方向，一般可分为直通 式截止阀、角式截止阀和三通截止阀。三 通截止阀有三个通道，可作改变介质流向 和分流介质之用。应用最普遍的是直通式 截止阀。
2021/11/14
截止阀—内部结构
四、安全阀
• 安全阀安装在受内压的管道和容器上起 保护作用，当被保护系统内介质压力升 高到超过规定值（即安全阀的开启压力） 时，自动开启，排放部分介质，防止压 力继续升高；当介质压力降低到规定值 （即安全阀的回座压力）时，自动关闭。
注脂过程
球阀操作扭矩
阀门单侧受压
阀门双侧受压
执行机构选型：输出扭矩大于1.5倍阀门最大 开启扭矩，小于阀门最大承受扭矩。
球阀开关操作注意事项
1、阀门的开关只允许一人手动操作，禁止使用加力杆和 多人操作。
2、对长时间没有操作的阀门在操作前一定要先注入清洗 液，最好浸泡一段时间然后进行开关操作。
3、球阀操作前，一定要先检查排污嘴是否关闭。 4 、对于有旁通流程的球阀打开前需平衡两端压力。
安全阀的分类
(1)安全阀按加载结构分为 杠杆重锤式安全阀。
重锤通过杠杆加载到阀瓣上，载荷几乎不随开启高度变化。由于这 种安全阀杠杆部分的尺寸比较大、使整个阀比较笨重，回座压力低， 在工程中已较少采用。
先导式安全阀。
由主阀和副阀组成。介质压力和弹簧压力同时加载于主阀瓣，超压 时副阀瓣先开启，导致主阀开启。主要用于大口径和高压的场合。
阀门的标志和识别
阀门的标志和识别通常根据阀门上的标牌和标志以及阀门上涂漆，就可以直接识别阀门的类型、结构形式、材料、公称通径、公称压力（或工作压力）、适用介质、温度及关闭方向等。
一、标牌的认识标牌固定在阀体或手轮上，标牌的数据比较全，反映了阀门基本特性，标牌上的生产厂家可提供阀门易损件、图纸和资料。
根据标牌上提供的使用条件，可以确定需更换的垫片，填料类型和材料，以及需更换的其它零件的材料。
二、阀门的标志1.通用阀门的标志通用阀门必须使用的和可选择使用的标志项目见表1-26所示。
通用阀门的具体标志规定如下：⑴表1-27中1～4项是必须使用的标志，对于DN≥50mm的阀门，应标记在阀体上；对于DN＜50mm的阀门，标记在阀体上还是标牌上，由产品设计者规定。
⑵表1-27中的5和6项只有当某类阀门标准中有此规定时才是必须使用的标志，它们应分别标记在阀体及法兰上。
⑶如果各类阀门标准中没有他说特殊规定。
则表1-27中7～19项是按需要选择使用的标志。
当需要时，可标记在阀体或标牌上。
表1-26 通用阀门的标志项目（GB12220-89）可编辑修改 1注：阀体上的公称压力铸字标志值等于10倍的兆帕（MPa）数，设置在公称通径数值的下方时，其前不冠以代号“PN”。
⑷附加标志①在不同位置可以附加表中任何一项标志。
例如：设在阀体上的任何一项标志，也可以重复设在标牌上。
②只要附加标志不与表中标志发生混淆，可以附加其他任何标志。
例如：产品型号等。
对于减压阀，在阀体上的标志除按表1-27的规定外，还应有：a.出厂日期；b.适用介质；c.出口压力。
蒸汽疏水阀的标志按表1-27的规定，标志可设在阀体上，也可标在标牌上。
安全阀的标志按表1-28的规定。
表1-27 蒸汽疏水阀的标志（GB12249—89）可编辑修改 2表1-28安全阀的标志（GB12241—89）可编辑修改 32.电站阀门的标志电站阀门的一般标志可参照GB12220-89的规定。

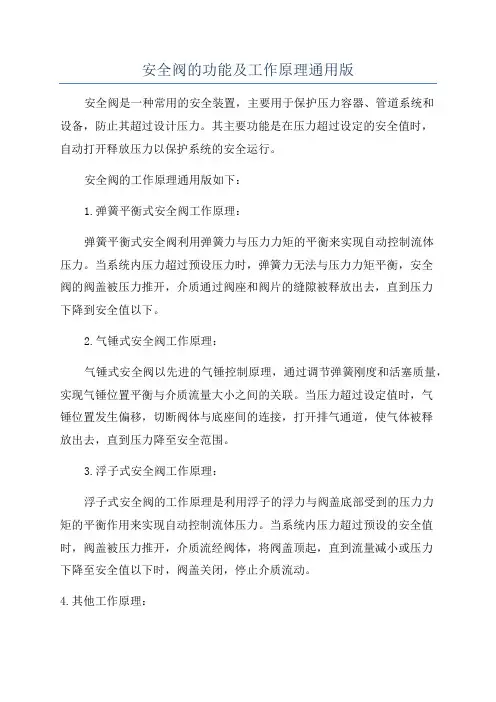

安全阀的功能及工作原理通用版
安全阀的功能及工作原理通用版安全阀是一种常用的安全装置，主要用于保护压力容器、管道系统和设备，防止其超过设计压力。
其主要功能是在压力超过设定的安全值时，自动打开释放压力以保护系统的安全运行。
安全阀的工作原理通用版如下：1.弹簧平衡式安全阀工作原理：弹簧平衡式安全阀利用弹簧力与压力力矩的平衡来实现自动控制流体压力。
当系统内压力超过预设压力时，弹簧力无法与压力力矩平衡，安全阀的阀盖被压力推开，介质通过阀座和阀片的缝隙被释放出去，直到压力下降到安全值以下。
2.气锤式安全阀工作原理：气锤式安全阀以先进的气锤控制原理，通过调节弹簧刚度和活塞质量，实现气锤位置平衡与介质流量大小之间的关联。
当压力超过设定值时，气锤位置发生偏移，切断阀体与底座间的连接，打开排气通道，使气体被释放出去，直到压力降至安全范围。
3.浮子式安全阀工作原理：浮子式安全阀的工作原理是利用浮子的浮力与阀盖底部受到的压力力矩的平衡作用来实现自动控制流体压力。
当系统内压力超过预设的安全值时，阀盖被压力推开，介质流经阀体，将阀盖顶起，直到流量减小或压力下降至安全值以下时，阀盖关闭，停止介质流动。
4.其他工作原理：除了上述几种常见的安全阀工作原理外，还有其他一些特殊类型的安全阀，如溢流式安全阀、设定型安全阀等，它们的工作原理也有所不同。
溢流式安全阀通过调节溢流口的面积来控制流体压力，当压力超出设定值时，多余的介质通过溢流管道释放出去。
设定型安全阀通过调整阀体上的旋塞来改变阀门的开启压力，实现自动控制压力。
总之，不同类型的安全阀在工作原理上有所差异，但其基本功能都是为了保护压力容器和系统的安全运行。
安全阀可以根据设计要求进行选型，保证在正常工作情况下，系统的压力不会超过设定的安全压力值。
锅炉压力容器安全附件
6.安全阀应安装排放管。排放管尽量少弯曲， 上面不能安装阀门，对于有毒有害的气体 要采取回收等措施。对于压力较大的安全 阀排放管需要装消音器。
7.新安全阀应校验合格后才能安装
7.露天安装的安全阀应有防冻措施。
8.安装前，安全阀应进行外观检查，整定压 力检验和密封性试验。对重要的安全阀还 需要进行回座压力校验或者安装后在现场 进行测试。
3）中启式安全阀 高度介于全启式和微启式之间。
4.有无背压平衡分
1）有背压平衡安全阀
这些元件的有效面积大 于等于安全阀的密封 面积，开启之前两边 的压力是相等的，所 以不影响到开启压力， 但是开启以后背压发 生变化，就影响到排 放压力，回座压力等。
4.按气体排放方式分
2）非平衡式，不带有平衡背压作用的元件， 适用于背压为大气压力，背压固定或变化 不大的场合，静力背压不超过开启压力的 10%。
1）非直接式
①先导式安全阀 先导式安全阀特别适用于高压、大口径的场合。
可以对阀瓣施加比直接作用式安全阀大得多的 机械载荷，因此具有良好的密封性能。同时动 作受背压的影响小。
但是可靠性跟主阀和导阀有关，动作不如直接是 安全阀那样敏感，结构复杂。
先导式安全阀原理
1 阀体 2 阀座 3 主阀瓣 4 导管 5 弹簧 6 阀盖 7 接头 8 泄放阀 9 导阀
3）公称通径DN与流道直径d0的关系如下
5.安全阀型式的选用
1）气体或蒸汽，选用全启式安全阀 2）液体选用全启式或微启式 3）蒸汽或空气，可采用带扳手安全阀
4）压力＞3.0MPa温度超过2350C气体安全阀， 考虑选用带散热片的安全阀，防止介质冲蚀 弹簧。
安全阀的整定压力(通用版)
安全阀的整定压力(通用版)Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0081安全阀的整定压力(通用版)安全阀的整定压力是出厂前跟率客户提供的参数在精密安全阀试验台架上设定的，因此安全阀一般不能在工地解体清洗。
名牌上的整定压力一般不应该标注实际整定值（整定值以订货合同或技术协议为准），如果有应标注此安全阀使用的弹簧的线性可调范围（对应的整定压力区间）。
动力用电站安全阀一般要求回坐压差（安全阀起跳行程全开到安全阀密封面回坐重新形成密封的压力差）10%以内（见锅炉安规），国内（武锅安全阀、哈锅安全阀）比较好的水平以及进口德莱赛、克罗斯比、霍普金森的安全阀均可达到4~7%。
为避免回坐压差过小在波动工况下造成安全阀频跳及误动作，整定压力一般不低于工作压力的1.03倍。
安全阀的排放量、排放反力的计算也以1.03倍为基准计算。
另，根据ASME的规范，安全阀包含安全阀和泄放阀。
所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。
安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。
由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。
通用阀门编号规则
通用阀门知识
阀门型号编制(表示方法)，阀门型号含义
阀门型号编制方法规定了阀门的型号说明、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号的表示方法。
阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀门产品。
一单元、阀门类型（代号）：
二单元、阀门传动方式（代号）：
三单元、阀门连接方式（代号）：
四单元、阀门结构形式（代号）：
蝶阀结构形式（代号）：
闸阀结构形式（代号）：
阀门型号编制(表示方法)，阀门型号含义
球阀结构形式（代号）：
止回阀结构形式（代号）：
截止阀、节流阀和柱塞阀结构形式（代号）：
隔膜阀结构形式（代号）：
旋塞阀结构形式（代号）：
安全阀结构形式（代号）：
减压阀结构形式（代号）：
疏水阀结构形式（代号）：
门型号编制(表示方法)，阀门型号含义
排污阀结构形式（代号）：
五单元、阀门密封材质（代号）：
六单元、阀门公称压力（代号）：
阀门公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。
压力 1.0MPA即是DN=1.0MPA公称压力为10公斤。
表示阀门的公称压力！
七单元、阀门阀体材料(代号)：。
弹簧式安全阀标准
弹簧式安全阀标准一、安全阀标准：1、通用弹簧式安全阀标准：本标准规定了弹簧式安全阀的术语和定义、型号编制方法、结构型式与参数要求。
2、通用弹簧式安全阀检验与试验方法：本标准规定了通用弹簧式安全阀的检验项目及检验规则，并适用于公称压力PN≤1.6MPa的安全阀。
3、蒸汽用高压螺纹连接钢制管件：该标准的适用范围是蒸汽用高压螺纹连接钢制管件（包括法兰）产品生产过程中的质量检查及验收。
4、安全阀门选用导则。
5、安全泄放装置选择规范；该标准的适用范围是用于锅炉或容器上作紧急排放用的泄放装置的选择规范，适用于各种类型的紧急排放装置。
二、主要零件材料：1、主密封面材料：（1）碳化钨合金（WC）：具有高硬度耐磨损性，抗擦伤性能好等优点；缺点是脆性大，耐腐蚀性能差且易磨损而失效；主要用于介质为强氧化剂的场合中。
（注：WC在空气中容易氧化生成碳化钛粉末）。
（2）不锈钢（304、304L、316、316L等）：具有良好的耐腐蚀性能及较好的强度和韧性；但价格较高。
（注：310S不锈钢一般用于食品工业）。
（3）堆焊钴合金（3Cr13Ni2Mo2）或镍基合金（Ni18Mo5TiB等）：具有优良的耐腐蚀性能及较高的强度和韧性，价格较低。
（注：310S不锈钢一般用于食品工业）。
（4）硬质合金陶瓷（315Nb）；具有良好的耐热性和耐磨损性能；（注：310S不锈钢一般用于食品工业。
）（5）金属陶瓷（430A1），耐高温抗氧化性好；（314L医用级）可制作高温下使用的部件如泵体叶轮等。
（6）聚四氟乙烯F4，良好的自润滑性和不粘附能力，（F4塑料一般为PTFE材质）（317l医用级）。
2、填料：石墨类填料：有良好的导热性以及高的比表面积和吸附力，对气体具有较高的吸附能力并能降低流体阻力；但机械强度较差且易粉化脱落造成泄露量增大。
主要用于含固体颗粒较多的介质中。
通用阀门的检修步骤方法
通用阀门的检修步骤方法1.1 闸板阀1.2 简介用于汽水油管道,以开启和关闭道路,不允许作节流用。
闸阀按门杆螺纹位置分为明杆闸阀和暗杆闸阀,按闸板结构，分为平行式闸阀，楔式闸阀。
楔式闸阀分为单闸板,双闸板阀,闸阀结构图如图6所示。
图1 闸板阀结构图1.3 闸板阀检修（以楔式双闸阀为例）1.3.1.1.1 闸阀解体1.3.1.1.2 把阀门上保温层和各种杂物清理吹扫干净，适当开启阀门。
1.3.1.1.3 在各连接法兰部位做好相对位置和开度方向拆装记号。
1.3.1.1.4 拆盘根压兰螺栓，清除盘根，拆除阀盖连接螺栓,用起吊工具将阀盖吊下,取下阀瓣，注意防止损坏阀瓣密封面，标记安装方向，阀杆螺母部分待解体检查。
1.3.1.1.5 清理阀体内部,检查阀座接合面,将解体的阀门用盖板盖好,防止落入脏物。
1.3.1.1.6 将阀瓣框上夹板解体，取出左右阀瓣。
保管好内部的方向顶及垫片，测量垫片总厚度并做好记录。
1.3.1.1.7 旋下门杆，取下盘根压兰及垫圈。
1.3.1.1.8 拆锁母，依次取下手轮、螺纹套筒、平面轴承。
1.3.1.1.9 阀门各部的检查修理1.3.1.1.10 对双闸阀应检查万向顶球面无形变，无磨损，双闸板与门座应吻合、严密，复装放入门内门座上时，若接触过紧过松可在万向顶球面的平面一端利用垫片加以调整。
1.3.1.1.11 对单闸板阀，如密封面损坏，应进行堆焊，研磨处理达到要求。
1.3.1.1.12 闸阀的复装1.3.1.1.13 平面轴承加黄油，在门架上依次组装平面轴承、螺纹套筒、键、手轮，锁紧锁母。
1.3.1.1.14 把门杆和门芯架丝扣上紧，并用销钉销紧，铆孔锁住，牢固可靠。
1.3.1.1.15 门芯间万向顶球体垫片调好厚度,装于门芯固定架上两门芯间,套上卡板,装上锁紧止退垫圈,把螺帽上紧并把垫片翻边锁住。
1.3.1.1.16 门芯擦净连同阀杆一起装入门体放到门座内,门芯安装方向与拆卸时相同，门盖垫抹上涂料油铅粉,法兰上擦去杂物,把垫片放到门体凹止口里，穿门杆把门盖旋进，套在门体上, 按复装记号定好位置,穿上螺丝，对称旋紧两条。
Consolidated 安全阀结构原理及常见问题
常见问题及处理：
机械问题： • 泄漏：1、内漏：球座 2、外漏：盘根，阀盖垫片（更换备件） • 阀位不对：阀位开关不对（调整限位开关），阀杆扭曲（更换备件）
电气控制问题： • 接错线 • 反馈错误或无反馈 • 阀门误动作或不动作 • ASCO电磁阀问题 • 电磁继电器烧损
• 系统 • 结构 • 水压试验注意事项 • 冷态试验 • 热态试验 • 常见问题及处理
系统：
2537 控制站
3539 控制器
切断阀
控制电源
动力电源
排污阀
仪表风
Optional Manifold System
压缩空气
EBV
汽包
隔离阀
过热器
结构：
水压试验注意事项： • 关断压力开关前的切断阀 • 关断手动隔离阀
泄漏
• 将调压螺钉拧到位 • 安装拉玛 • 具体见水压试验指导书2010.pdf
冷态检查及设定： • 吹管之后，机组正式启动之前 • 取出打水压用的堵头 • 检查清理所有零件 • 初步设定压力 • 2-3名工人现场配合及通用工具准备
热态设定： • 机组正式启动之后 • 系统压力为70-80%设定压力 • 2-3名工人现场配合,现场准备压力表及通用工具 • 每台安全阀进行压力设定 • 整定工具: 液压整定工具或EVT • 整定之后即可投入运行
问题及处理： 阀座泄漏： • 原因：系统介质不清洁；安装不垂直；装配不合适 • 处理方法：研磨阀芯阀座 或 更换阀芯备件，阀座再加工
运行中误动作： • 安装不规范 • 管线震动 • 管线膨胀位移 • 泄漏, 泄漏使阀内件及弹簧温度升高，提前起跳 • 设定压力有误； 重新校验设定压力
安全阀的相关参数
安全阀的定义：安全阀（safety valve）是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力超过安全阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。
[编辑本段]安全阀的作用：安全阀在系统中起安全保护作用。
当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。
安全阀又称溢流阀。
图示为安全阀的几种典型结构形式。
图a为活塞式安全阀，阀芯是一平板。
气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
此阀密封面要干净[编辑本段]安全阀的分类：安全阀结构主要有两大类：弹簧式和杠杆式。
弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。
杠杆式是靠杠杆和重锤的作用力。
随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。
当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。
安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/15）～（1/20），全启式是（1/3）～（1/4）。
此外，随着使用要求的不同，有封闭式和不封闭式。
封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。
不封闭式一般用于无毒或无腐蚀性的介质。
一.按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。
1.重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。
根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
安全阀的基本知识手册(24页)
安全阀中国特种设备检验协会12横杆阀帽调节螺套弹簧座阀盖扳手弹簧阀杆导向套反冲盘阀瓣调节圈阀座1212主阀阀座主阀阀体进口嘴活塞主阀弹簧主阀导向套接管Ⅰ阀座调节钉 螺套导阀阀体滑梭压盖顶杆阀座阀座罩压块“O ”型圈阀轴导向套弹簧座弹簧盖板 保护罩 调整螺钉接管Ⅱ自动开启，而在压力回到工作压力或略低于工作压力时，又自动关闭。
由于多数工况条件下普遍采用的是弹簧直接载荷式安a.b．反冲盘、向向上，再就是阀座对阀瓣的托力（压紧力），这个压紧力在密封面上所产生的比压力，保证了安全阀关闭件间有了必需的密封性。
当系统中的压力升高且超过正常工作压力时，坏（合力不为零）开始升起，如图4-2所示。
c．当介质压力Pd．当介质压力P封比压力，状态。
按照动作原理，12图示为对微启式安全阀的样所作的全性能测试记录（合肥所检测中心测试）图示为对全启式安全阀抽样所作的全性能测试记录（合肥所检测中心测试） b点（开始有位移）所对应的a点为开启压力值（0.709MPa），ｄ点（达全开高度）所对应的ｃ点值为排放压力值（0.766MPa），ｆ点（位移为零）所对应的ｅ点值回座压力值（0.646MPa），开启高度为Y10-Y0（9.6mm）。
(Y0为原始位置值,Y10开启后的最高值)πd h≥d2π/4 则h≥d/412121212第二节对安全阀的基本要求安全阀既然作为锅炉、压力容器、压力管道等承压设备的超压保护装置，那么对它的要求也是比较全面的，世界主要工业国家对安全阀都制定了许多适应本国水平的相应法规来规范安全阀的设计、制造和使用，我国近年也制定了若干规范，如：TSG ZF001-2006《安全阀安全技术监察规程》、《蒸汽锅炉安全技术监察规程》和《压力容器安全技术监察规程》等安全技术规范。
综合各国的这些规范来看，都要求安全阀在以下几个方面得到满足。
1. 对安全阀性能上的基本要求a. 准确开启-涉及到整定压力偏差这是对安全阀的最基本要求，当工作介质超过正常的操作压力渐渐达到开启压力时，安全阀的关闭件应能准确地在设定的整定压力打开泄压。
安全阀
序号工位号型号类型压力级整定压力Mpa,G背压Mpa,G介质材料数量阀体喷嘴弹簧波纹管1 PSV-3202A/B/C HTBGM0110B-T(波纹管式)平衡150RF/150RF 0.42 0.100 氢气，轻烃WCBMonelK500.50CrVA镀NiMonel40032 PSV-3203A/B HTXD-0101C 8T10 150RF/150RF 0.450 0.000 氢气，轻烃WCB Monel Inconel 无 23 PSV-3204A/B HTXD-0101C 8T10 150RF/150RF 0.470 0.000 氢气，轻烃WCB Monel Inconel 无 14 PSV-3205A/B HTB-03aMCB 6R10 300RF/150RF 0.950 0.285 氢气，轻烃WCB Monel Alloy St.镀Ni Monel 25 PSV-3206A/B HTB-03aMCB 6Q8 300RF/150RF 1.650 0.495 氢气，轻烃WCB Monel Alloy St.镀Ni Monel 26 PSV-3207A/B HTB-06MCB 6Q8 600RF/150RF 2.950 0.295 石脑油，氢气(含HCL) WCB Monel Alloy St.镀Ni Monel 27 PSV-3208A/B HTB-03aMCB 2H3 300RF/150RF 2.950 0.295 含氢气体WCB Monel Alloy St.镀Ni Monel 28 PSV-3209A/B HTBA-06MCB 3J4 600RF/150RF 2.950 0.300 石脑油WCB Monel Alloy St.镀Ni Monel 29 PSV-3210A/B HTB-03MCB 4P6 300RF/150RF 1.500 0.450 戊烷WCB Monel AlloySt 316L 210 PSV-3211A/B HTB-03MCB 3L4 300RF/150RF 1.500 0.450 C4, C5 WCB Monel AlloySt 316L 211 PSV-3212A/B PSV-3212A/B HTBGM0110B-CS(波纹管式)平衡150RF/150RF0.350.100C6馏WCB316+Ste.50CrVA316L12 PSV-3214A/B PSV-3214A/B HTBLM0310B-T(波纹管式)平衡300RF/150RF2.950.100石脑油，氢气WCB Monel K50050CrVA镀NiMonel40013 PSV-3241A/B PSV-3241A/B HTBGM0310B-CS(波纹管式)平衡300RF/300RF2.440.100氨气WCB316+Ste.50CrVA316L14 PSV-3301 PSV-3301HTBGM0210B-T(波纹管式)平衡300RF/150RF1.40.100含氢气WC6Monel K50050CrVA镀NiMonel400体15 PSV-3302 PSV-3302HTOGM0310B-C6通用式(全启式,微启式)300RF/150RF1.050氮气WCB316+Ste.30W4Cr2V无16 PSV-3303 PSV-3303HTOGM0110B-CS通用式(全启式,微启式)150RF/150RF0.530氮气WCB316+Ste.50CrVA无17 PSV-3304 PSV-3304HTOGM0310B-C6通用式(全启式,微启式)300RF/150RF1.050氮气WCB316+Ste.30W4Cr2V无18 PSV-3305 PSV-3305HTOGM0110B-T通用式(全启式,微启式)300RF/300RF0.450空气CF8M H.CInconelX750无19 PSV-3306 PSV-3306HTBGM0210B-T(波纹管式)平衡300RF/150RF1.450.1含氢气体WCB Monel K50050CrVA镀NiMonel40020 PSV-3307 PSV-3307HTBGM0310B-T(波纹管式)平衡300RF/150RF2.950.1含氢气体WCB Monel K50050CrVA镀NiMonel40021 PSV-3401A/B HTBLM0210B-C(波纹管式)平衡300RF/150RF 1.92 0.1 溶剂WCB 304+Ste. 50CrVA 316L 222 PSV-3402A/B HTBGM0110B-C(波纹管式)平衡150RF/150RF 0.35 0.05 C6馏分WCB 304+Ste. 50CrVA 316L 223 PSV-3403A/B HTBGM0110B-C(波纹管式)平衡150RF/150RF 0.35 0.05 苯WCB 304+Ste. 50CrVA 316L 224 PSV-3404 HTBGM0110B-C(波纹管式)平衡150RF/150RF 0.35 0.05 水、环丁砜WCB 304+Ste. 50CrVA 316L 125 PSV-3405A/B HTOLM0210B-C通用式(全启式,微启式)300RF/150RF 1.92 0.05 苯WCB 304+Ste. 50CrVA 226 PSV-3406A/B HTXDM03102C (4)导阀控制300RF/150RF 1.92 0.05 苯WCB 316 316 227 PSV-3408A/B HTBGM0110B-C(波纹管式)平衡150RF/150RF 0.35 0.05 苯、重组分WCB 304+Ste. 50CrVA 316L 228 PSV-3410 HTOGM0310E-C通用式(全启式,微启式)300RF/300RF 2.31 水蒸气WCB 304+Ste. 50CrVA 229 PSV-3411A/B HTBGM0110B-C(波纹管式)平衡150RF/150RF 0.43 0.05 氮气、烃WCB 304+Ste. 50CrVA 316L 130 PSV-3603 HTOGM0110B-C通用式(全启式,微启式)150RF/150RF 0.8 0 N2，O2 WCB 304+Ste. 50CrVA 1。
08安全阀(通用)新
图号：JC2010-0828
计算数据名称 容器进料管内直径
安全阀计算
代 号
计算公式
d
已知
容器进料管内的流速
v
设定
泄放压力下气体的密度 压力容器安全泄放量 安全阀出口侧压力(绝压)
p
查表
Ws Ws=2.83×10-3×ρυd2
Po
已知
安全阀整定压力
Ps
已知
安全阀的泄放压力（绝压） Pd Pd=Ps+10%×Ps+0.1
编制：
日期
校核
日期
审核
日期
20.25246027
352.50 70.91 kg/km
ol 50.00 ℃ 323.15 K 1.00 0.12 0.54
0.65 109.56 mm2
1.00 11.81 mm
选用安全阀喉径
do
安全阀阀座口径（公称直径） DN
安全阀数量
安全阀型号
选定 选定
选定
25.00 mm 40.00 mm 1.00 A42Y-16C
气体绝热系数
k尔质量
M
查表
泄放压力下介质的饱和温度 t
已知
泄放装置进口侧的气体温度 T
已知（T=t+273.15)
气体在操作温度压力下压缩系数 Z
查图
气体临界条件判定 采用全启式安全阀
Po/Pd [2/(k+1)]k/(k-1) Po/Pd<=[2/(k+1)]k/(k-1)
排放系数
K
选定
安全阀最小排放面积
A A=Ws/[7.6*POWER(10,-2)
*C*K*Pd*SQRT(M/Z/T)]
阀门大全
阀门分类阀门的种类很多，且有多种分类的方法。
〈〉截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
〈〉调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
〈〉止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
〈〉分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
〈〉安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
按主要参数分类（一）按压力分类〈〉真空阀工作压力低于标准大气压的阀门。
〈〉低压阀公称压力PN小于1.6MPa的阀门。
〈〉中压阀公称压力PN 2.5~6.4MPa的阀门。
〈〉高压阀公称压力PN10.0~80.0MPa的阀门。
〈〉超高压阀公称压力PN大于100MPa的阀门。
（二）按介质温度分类〈〉高温阀t大于450'C的阀门。
〈〉中温阀120 'C小于 t 小于450 'C的阀门。
〈〉常温阀-40 'C小于 t 小于120 'C的阀门。
〈〉低温阀-100 'C小于 t 小于-40 'C的阀门。
〈〉超低温阀t 小于-100 'C的阀门。
（三）按阀体材料分类〈〉非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。
〈〉金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。
〈〉金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
通用分类法〈〉这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。
一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。
阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。
阀门型号的标准化对阀门的设计、选用、销售提供了方便。
阀门型号及含义说明
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
