FPGA学习笔记之引脚分配
2021/2/10笔记一：分配引脚的四种方法：〔Quartus II 13.0sp1 (64-bit)〕1、常规方法，利用Pin Planner命令，适用于引脚使用比拟少的工程，简洁方便；2、使用.csv文件进行引脚分配：步骤一：利用记事本新建一个.csv的格式文件，内容格式如图下列图所示，然后保存；步骤二：选择菜单栏Assignments-->Import Assignment,添加刚刚生成的文件路径；步骤三：点击OK，引脚分配完成。
注意：.csv文件保存路径不要有中文，建议保存在工程文件夹下。
3、使用.qsf文件进行引脚分配：步骤一：在Quartus II中翻开.qsf文件〔系统默认生成.qsf文件，默认保存在该工程文件夹下〕步骤二：添加以下格式内容，格式如下列图所示；步骤三：点击保存，引脚分配完成。
4、使用.tcl文件进行引脚分配：步骤一：生成.tcl文件，选择菜单栏Project-->Generate Tcl File For Project,点击OK,默认保存路径为该工程文件夹；步骤二：添加以下格式内容，格式和.qsf文件格式一致；步骤三：选择菜单栏Tool-->Tcl Scripts，选择生成的.tcl文件，点击Run，引脚分配完成。
说明：在实际的应用过程中，我们应该根据工程的子模块个数和引脚的使用多少来选择适宜的引脚分配方式，笔者总结了以下几条：〔不喜勿喷，还望多多赐教〕1、工程中使用的引脚数为个位数时，并且特别少，建议使用常规方法，利用Pin Planner 命令进行引脚分配；2、文件进行引脚分配；如下图，.tcl文件中标识符和变量名已经给出，只需要输入对应引脚，比拟方便。
在多子模块的情况下，.tcl文件中没有给出标识符和变量名，这点需要注意。
3、多个子模块，使用引脚众多的情况下，利用.tcl文件、.csv文件和.qsf文件进行引脚分配大同小异，不过个人更喜欢利用.csv文件进行引脚分配，因为格式相对简单。
FPGA引脚分配方法
第二种：建立TCL文件进行管脚分配。
这种方法比较灵活，是比较常用的。
这种方法具有分配灵活，方便快捷，可重用性等多方面优点。
方法如下：选择Projects菜单项，并选择Generate tcl file for project选项，系统会为你自动生成相应文件，然后你只要向其中添加你的分配内容就可以了。
还有一种方法就是直接用new ，新建一个TCL文件即可，具体不再细讲。
下面是我分配的内容一部分，可供大家参考。
set_global_assignment -name FAMILY Cycloneset_global_assignment -name DEVICE EP1C3T144C8set_global_assignment -name ORIGINAL_QUARTUS_VERSION 8.0 set_global_assignment -name PROJECT_CREATION_TIME_DATE "19:14:58 JANUARY 06, 2009"set_global_assignment -name LAST_QUARTUS_VERSION 8.0set_global_assignment -nameUSE_GENERATED_PHYSICAL_CONSTRAINTS OFF -section_ideda_palaceset_global_assignment -name DEVICE_FILTER_PACKAGE "ANY QFP" set_global_assignment -name LL_ROOT_REGION ON -section_id "Root Region"set_global_assignment -name LL_MEMBER_STATE LOCKED-section_id "Root Region"set_global_assignment -name DEVICE_FILTER_PIN_COUNT 144 set_global_assignment -name DEVICE_FILTER_SPEED_GRADE 8 set_global_assignment -name FITTER_EFFORT "STANDARD FIT" set_global_assignment -name BDF_FILE topDesign.bdfset_global_assignment -name QIP_FILE nios.qipset_global_assignment -name QIP_FILE altpll0.qipset_global_assignment -name USE_CONFIGURATION_DEVICE ON set_global_assignment -name STRATIX_DEVICE_IO_STANDARD "3.3-V LVTTL"set_global_assignment -name PARTITION_NETLIST_TYPE SOURCE -section_id Topset_global_assignment -name PARTITION_COLOR 14622752-section_id Topset_location_assignment PIN_72 -to addr[7]set_location_assignment PIN_69 -to addr[6]set_location_assignment PIN_70 -to addr[5]set_location_assignment PIN_67 -to addr[4]set_location_assignment PIN_68 -to addr[3]set_location_assignment PIN_42 -to addr[2]set_location_assignment PIN_39 -to addr[1]set_location_assignment PIN_40 -to addr[0]set_location_assignment PIN_48 -to data[15]set_location_assignment PIN_47 -to data[14]set_location_assignment PIN_50 -to data[13]set_location_assignment PIN_49 -to data[12]set_location_assignment PIN_56 -to data[11]set_location_assignment PIN_55 -to data[10]set_location_assignment PIN_58 -to data[9]set_location_assignment PIN_57 -to data[8]set_location_assignment PIN_61 -to data[7]set_location_assignment PIN_62 -to data[6]set_location_assignment PIN_59 -to data[5]set_location_assignment PIN_60 -to data[4]set_location_assignment PIN_53 -to data[3]set_location_assignment PIN_54 -to data[2]set_location_assignment PIN_51 -to data[1]set_location_assignment PIN_52 -to data[0]set_location_assignment PIN_16 -to clkset_location_assignment PIN_38 -to csset_location_assignment PIN_141 -to led[3]set_location_assignment PIN_142 -to led[2]set_location_assignment PIN_143 -to led[1]set_location_assignment PIN_144 -to led[0]set_location_assignment PIN_33 -to reset_nset_location_assignment PIN_41 -to rdset_location_assignment PIN_71 -to wrset_location_assignment PIN_105 -to mosiset_location_assignment PIN_107 -to sclkset_location_assignment PIN_106 -to ssset_location_assignment PIN_73 -to motor[0]set_location_assignment PIN_74 -to motor[1]set_location_assignment PIN_75 -to motor[2]set_location_assignment PIN_76 -to motor[3]set_instance_assignment -name PARTITION_HIERARCHY root_partition -to | -section_id Top# Commit assignmentsexport_assignmentsFPGA 点滴(2008-09-30 09:44:45)转载标签：杂谈以此记录心得以及重要的知识点。
DE2-115所有引脚分配表

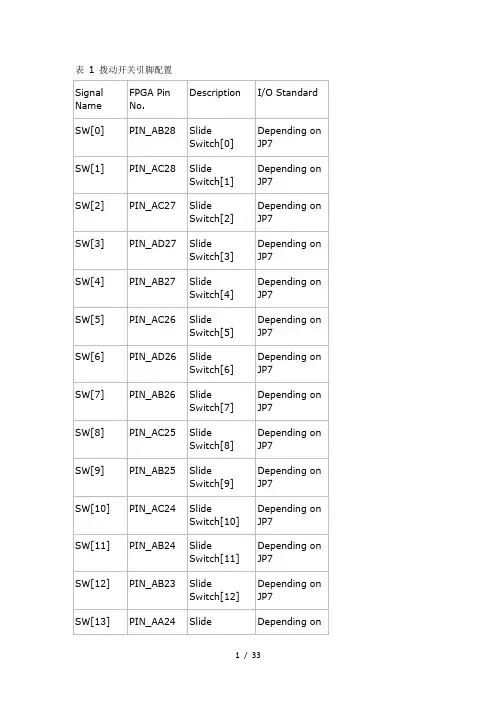

表1 拨动开关引脚配置
