能量回收装置

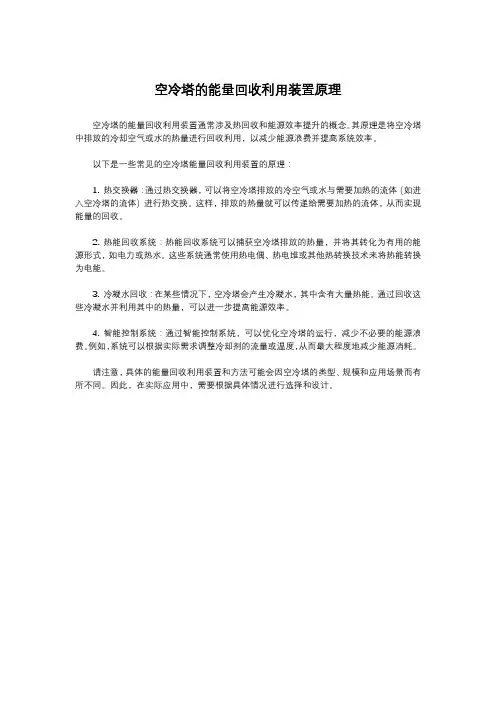

空冷塔的能量回收利用装置原理
空冷塔的能量回收利用装置原理
空冷塔的能量回收利用装置通常涉及热回收和能源效率提升的概念。
其原理是将空冷塔中排放的冷却空气或水的热量进行回收利用，以减少能源浪费并提高系统效率。
以下是一些常见的空冷塔能量回收利用装置的原理：
1. 热交换器：通过热交换器，可以将空冷塔排放的冷空气或水与需要加热的流体（如进入空冷塔的流体）进行热交换。
这样，排放的热量就可以传递给需要加热的流体，从而实现能量的回收。
2. 热能回收系统：热能回收系统可以捕获空冷塔排放的热量，并将其转化为有用的能源形式，如电力或热水。
这些系统通常使用热电偶、热电堆或其他热转换技术来将热能转换为电能。
3. 冷凝水回收：在某些情况下，空冷塔会产生冷凝水，其中含有大量热能。
通过回收这些冷凝水并利用其中的热量，可以进一步提高能源效率。
4. 智能控制系统：通过智能控制系统，可以优化空冷塔的运行，减少不必要的能源浪费。
例如，系统可以根据实际需求调整冷却剂的流量或温度，从而最大程度地减少能源消耗。
请注意，具体的能量回收利用装置和方法可能会因空冷塔的类型、规模和应用场景而有所不同。
因此，在实际应用中，需要根据具体情况进行选择和设计。
fedco能量回收装置使用流程及注意事项
fedco能量回收装置使用流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!Fedco能量回收装置的使用流程与安全注意事项随着水资源短缺问题日益严重，海水淡化技术得到了广泛的应用，其中Fedco能量回收装置因其高效能和环保特性，成为了海水淡化厂的关键组件。
科技成果——膜法海水淡化关键设备能量回收装置
科技成果——膜法海水淡化关键设备能量回收装置成果简介近年来海水淡化技术的快速发展及其成本的大幅降低，使越来越多的国家和地区开始考虑利用淡化水作为第二水源，以缓解日益严峻的淡水危机。
目前可用于工业规模的海水淡化方法反渗透技术的发展速度最快，成本的降幅也最大。
其原因主要在于膜性能的不断提高和高效能量回收装置的广泛使用。
能量回收装置作为反渗透海水淡化系统的必备设备之一，对大幅降低淡化系统的运行能耗，进而降低产水成本至关重要。
正位移式能量回收装置近年来备受市场青睐，其产品市场占有率也呈逐年快速增长的发展趋势，淡化系统本体吨水电耗也由80年代的8.0kWh降低到约2.0kWh。
技术原理按照工作原理的不同，能量回收装置可分为水力透平式（或离心式）和正位移式两种类型。
水力透平式运行时通常需要经过“压力能-轴功-压力能”两步转化过程，能量回收效率相对较低，为50-75%。
而正位移式则利用浓盐水直接增压进料海水的方式回收压力能，效率高达90%-96%。
此外，正位移式能量回收装置使用过程中还具有根据运行需要灵活调节淡化系统的产水回收率的特点。
“阀控余压能量回收装置”采用正位移式工作原理，集成式水压缸和阀组相结合来实现反渗透海水淡化系统排放浓盐水余压能的回收利用。
能量回收装置采用PLC控制，易于与上位系统相耦合，控制精度和可调性都很好。
技术水平该项目经国家海洋局鉴定验收（国海鉴字[2004]003号），认为该成果达到国际先进水平。
该技术已于2004年7月7日获准国家发明专利（授权公告号CN1156334C）。
应用前景能量回收装置由于具有较高的能量回收效率，已经逐渐成为海水淡化行业中研究和开发的热点，其产品市场占有率也呈逐年快速增长的发展趋势，近年来国内海水淡化工程大多采用美国ERI公司的PX 能量回收装置。
我国在SWRO能量回收技术方面的研发起步较晚，发展比较迟缓，装置形式较单一，大都局限于双液压缸功交换式，整体水平同国际先进技术还有很大的差距，但工业化发展及应用前景较好。

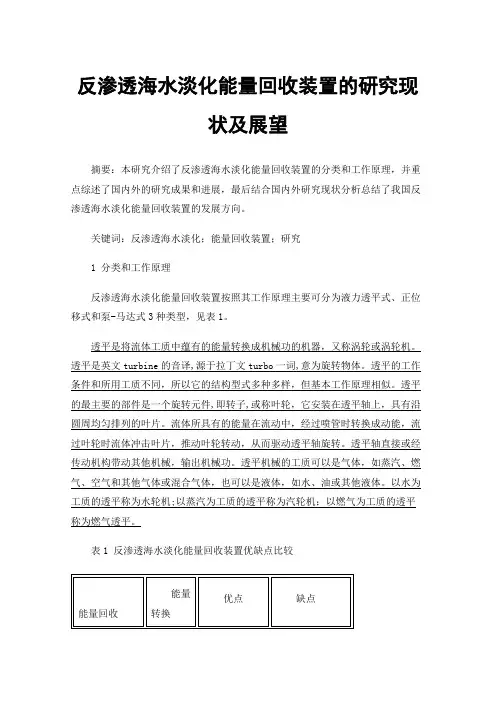

反渗透海水淡化能量回收装置的研究现状及展望
反渗透海水淡化能量回收装置的研究现状及展望摘要：本研究介绍了反渗透海水淡化能量回收装置的分类和工作原理，并重点综述了国内外的研究成果和进展，最后结合国内外研究现状分析总结了我国反渗透海水淡化能量回收装置的发展方向。
关键词：反渗透海水淡化；能量回收装置；研究1 分类和工作原理反渗透海水淡化能量回收装置按照其工作原理主要可分为液力透平式、正位移式和泵-马达式3种类型，见表1。
透平是将流体工质中蕴有的能量转换成机械功的机器，又称涡轮或涡轮机。
透平是英文turbine的音译,源于拉丁文turbo一词,意为旋转物体。
透平的工作条件和所用工质不同，所以它的结构型式多种多样，但基本工作原理相似。
透平的最主要的部件是一个旋转元件,即转子,或称叶轮，它安装在透平轴上，具有沿圆周均匀排列的叶片。
流体所具有的能量在流动中，经过喷管时转换成动能，流过叶轮时流体冲击叶片，推动叶轮转动，从而驱动透平轴旋转。
透平轴直接或经传动机构带动其他机械，输出机械功。
透平机械的工质可以是气体，如蒸汽、燃气、空气和其他气体或混合气体，也可以是液体，如水、油或其他液体。
以水为工质的透平称为水轮机;以蒸汽为工质的透平称为汽轮机；以燃气为工质的透平称为燃气透平。
表1 反渗透海水淡化能量回收装置优缺点比较图1第一代与第二代回收装置的原理基于“功交换”原理的正位移式第三代能量回收装置利用流体的不可压缩性可直接实现高压盐水和低压海水间的能量传递。
系统工作时，低压海水在能量回收装置中先由高压盐水直接增压，再经过增压泵的二次增压后进入反渗透膜组件产出淡水。
上述过程是通过降低高压泵的流量来减少系统能耗。
由于其能量回收过程只需要经过“水压能-水压能”的一步转换，能量回收效率通常能达到90%以上，目前已占据反渗透海水淡化市场的主导地位，但仍存在系统集成度较低、投资成本高、需配备增压装置和盐/海水掺混等技术缺陷。
正位移式能量回收装置根据其核心部件结构形式的不同又可分为阀控式和旋转式。
ERI PX能量回收装置介绍 pressure exchanger
海水RO工程设计
海水RO工艺仿真器
2
CONFIDENTIAL
Energy Recovery, Inc. (ERI®) 美国能量回收公司
HEADQUARTERS/CERAMICS 美国能量回收公司总部及陶瓷研发和制造中心 San Leandro (San Francisco), California USA 总部位于美国加州旧金山市湾区
海水淡化系统
11
CONFIDENTIAL
Seawater RO Before Energy Recovery Devices 无能量回收装置的膜法海水淡化系统
Issues: high pumping costs, wasted energy 问题：高压泵高投资和能量的浪费
12
CONFIDENTIAL
13
CONFIDENTIAL
Constant High Efficiency 恒定的高效率
Isobaric Energy Recovery Systems Have High Efficiency Regardless of System Size 无论系统大小等压式能量回收装置具有恒定的高效率
100
19
CONFIDENTIAL
The PX® Device PX®压力交换器
1
Low-pressure feed water filbrine 经过过滤的低压原海水进入转子的一个通道，取代浓盐水
20
CONFIDENTIAL
The PX® Device PX®压力交换器
1
Low-pressure feed water fills rotor chamber, displacing brine 经过过滤的低压原海水进入转子的一个通道，取代浓盐水

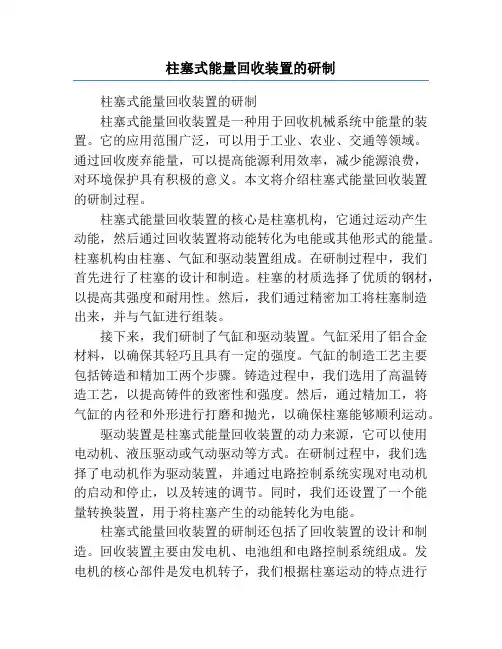

柱塞式能量回收装置的研制
柱塞式能量回收装置的研制柱塞式能量回收装置的研制柱塞式能量回收装置是一种用于回收机械系统中能量的装置。
它的应用范围广泛，可以用于工业、农业、交通等领域。
通过回收废弃能量，可以提高能源利用效率，减少能源浪费，对环境保护具有积极的意义。
本文将介绍柱塞式能量回收装置的研制过程。
柱塞式能量回收装置的核心是柱塞机构，它通过运动产生动能，然后通过回收装置将动能转化为电能或其他形式的能量。
柱塞机构由柱塞、气缸和驱动装置组成。
在研制过程中，我们首先进行了柱塞的设计和制造。
柱塞的材质选择了优质的钢材，以提高其强度和耐用性。
然后，我们通过精密加工将柱塞制造出来，并与气缸进行组装。
接下来，我们研制了气缸和驱动装置。
气缸采用了铝合金材料，以确保其轻巧且具有一定的强度。
气缸的制造工艺主要包括铸造和精加工两个步骤。
铸造过程中，我们选用了高温铸造工艺，以提高铸件的致密性和强度。
然后，通过精加工，将气缸的内径和外形进行打磨和抛光，以确保柱塞能够顺利运动。
驱动装置是柱塞式能量回收装置的动力来源，它可以使用电动机、液压驱动或气动驱动等方式。
在研制过程中，我们选择了电动机作为驱动装置，并通过电路控制系统实现对电动机的启动和停止，以及转速的调节。
同时，我们还设置了一个能量转换装置，用于将柱塞产生的动能转化为电能。
柱塞式能量回收装置的研制还包括了回收装置的设计和制造。
回收装置主要由发电机、电池组和电路控制系统组成。
发电机的核心部件是发电机转子，我们根据柱塞运动的特点进行了设计，并选择了适当的铜线材料用于绕制发电机的线圈。
电池组由多个蓄电池组成，用于储存发电机产生的电能。
电路控制系统能够监测柱塞的运动状态，并根据需要对驱动装置进行控制，实现能量的回收和利用。
经过多次试验和改进，我们最终成功研制出了一台柱塞式能量回收装置，并对其性能进行了测试和评估。
结果表明，该装置在运行时能够有效地回收废弃能量，并将其转化为电能供给外部电路使用。
与传统的能量回收装置相比，柱塞式能量回收装置具有体积小、重量轻的优点，可以适应多种复杂环境下的能量回收需求。
海水淡化PX能量回收装置维护说明书
PX-260 能量回收装置一、 PX能量回收装置介绍海水淡化反渗透系统中能量回收装置选用 EnergyRecovery,Inc. （ERI）公司生产的 PX-260 型能量回收装置1、设计原理每台PX装置都要经过效率、噪声级别、工作压力和流量的测试。
每台装置的测试记录都予以保存，并可根据其序列号查询。
PX产品采用装配合适的聚苯乙烯泡沫包装以保护装置在运输时免受损伤。
PX产品已用稀释的除菌剂溶液进行了清洗，以防止在装箱和存放期间的细菌孽生。
PX产品在存放或工作的环境温度不得低于 33℉ [1 ℃ ] ，且不得高于 120℉[49 ℃]。
PX能量回收装置将高压浓盐水水流的压力传递给低压新鲜海水水流，这两股水流在转子的内通道中直接接触，从而完成压力交换。
转子装在一个间隙尺寸精确的陶瓷套中，该陶瓷套位于两个陶瓷端盖之间。
当高压水注入时，可形成一个几乎无摩擦的水力轴承。
在水力轴承里旋转的转子是 PX装置中唯一的运动部件。
在任意时刻，转子内通道的一半处于高压水流中，而另一半则处于低压水流中。
转子转动时，通道会通过一个将高压和低压隔离的密封区。
这些含有高压水的通道与相邻的含有低压水的通道被转子通道间的隔断和陶瓷端盖形成的密封区隔离。
PX能量回收装置的陶瓷部件示意图如下图所示。
由海水供水泵供应的海水流进低压区左侧的通道，该水流将浓盐水从通道的右侧排出。
在转子转过密封区后，高压盐水从右侧流入通道，给海水增加压力，受压后的海水然后再流入循环泵。
转子每旋转一圈，这个压力交换过程就在每个通道内重复，从而不断有水流注入和排出。
转子公称转速为 l,200rpm ，即转子每秒钟转 20 转。
2、SWRO系统中的能量回收装置PX能量回收装置从根本上改变了 SWRO系统的工艺流程。
图 4.2 显示 PX 能量回收装置在 SWRO系统中的典型流程。
来自 SWRO系统的浓盐水 [G] 通过 PX装置，其压力直接传递给进入的新鲜海水，效率高达 98%。
反渗透能量回收装置原理
反渗透能量回收装置原理
反渗透能量回收装置是一种通过利用反渗透膜的压力差，从而实现水分子分离的设备。
其原理简单来说就是通过逆渗透的方式将水从高浓度溶液中逼出来，这样就能够实现能量
的回收和再利用。
这种装置主要包括反渗透膜和能量回收部件两个部分。
反渗透膜是一种特殊的薄膜，
具有微孔，可以利用压力的差异将水和其他物质分离开来。
能量回收部件主要包括能量回
收器和消泡器。
能量回收器是一种能够捕捉和转化水力能的装置，而消泡器则是一种能够
去除泡沫的装置。
在实际的工作中，反渗透能量回收装置主要通过膜过滤来降低污水的盐度，从而减少
回收之前需要进行的能量消耗。
同时，利用反渗透膜的高压差，可以实现逆渗透，从而将
水经过反渗透膜过滤出来。
反渗透能量回收装置的优点是能够实现能源回收和再利用，同时对于水的质量也能够
有很好的控制。
此外，这种技术还可以被广泛应用于海水淡化、废水处理和工业产水等领域。
另外，反渗透能量回收装置也具有很强的经济效益和环境保护作用，有望成为未来水
资源开发的重要方向之一。
海水淡化能量回收装置
海水淡化能量回收装置编辑目录1概述2技术途径2.1 差压交换式能量回收装置（ER-CY）2.2等压交换式能量回收装置（ER-DY）1概述能量回收装置是反渗透海水淡化系统的关键装置之一，对大幅降低系统运行能耗和造水成本至关重要。
我国已建成投产或正在兴建的反渗透海水淡化工程绝大部分都采用从国外进口的能量回收装置，价格十分昂贵，约占工程总投资的10～15%。
能量回收装置是反渗透海水淡化产业链中的重要环节，也是我国目前发展反渗透海水淡化产业迫切需要攻克的关键部件之一，开发出具有自主知识产权的国产能量回收装置，逐步打破国外产品的垄断，形成完整的国产反渗透海水淡化产业链，已成为我国反渗透海水淡化产业发展的关键。
2技术途径通常我国反渗透海水淡化工程的操作压力约在5.0～6.0MPa之间，从膜组器中排放的浓海水压力仍高达4.8～5.8MPa。
如果按照通常40%的水回收率计算，浓海水中约有60%的进料压力能量，具有巨大的回收价值和意义。
能量回收装置的作用就是把反渗透系统高压浓海水的压力能量回收再利用,从而降低反渗透海水淡化的制水能耗和制水成本。
按照工作原理，能量回收装置主要分为水力涡轮式和功交换式两大类。
在机械能水力涡轮式能量回收装置中，能量的转换过程为“压力能-机械能(轴功)-压力能”，其能量回收效率约40%～70%。
功交换式能量回收装置，只需经过“压力能-压力能”一步转化过程，其能量回收效率高达94%以上，已成为国内外研究和推广的重点。
目前，国外功交换式能量回收产品主要有美国ERI公司的PX (Pressure Exchanger)压力交换器、瑞士CALDER AG公司的DWEER（Work Exchange Energy Recovery）功能交换器、挪威阿科凌的Recuperator能量回收塔。
国内功交换式能量回收产品主要有杭州水处理技术研究开发中心的差压交换式能量回收装置（ER-CY）和等压交换式能量回收装置（ER-DY）。
正位移式能量回收装置的原理
正位移式能量回收装置的原理
话说有一回啊，我去参观一个工厂。
那工厂里头各种机器嗡嗡响，热闹得很。
我就好奇地到处看，结果看到一个奇怪的玩意儿，后来人家告诉我，那就是正位移式能量回收装置。
这玩意儿长得吧，有点像个大罐子，上面接着好多管子。
我就纳闷了，这是干啥用的呢？人家工人师傅就给我解释啦。
原来啊，这个正位移式能量回收装置就像是个超级会过日子的小管家。
比如说，在一些生产过程中，会有能量被浪费掉，就像咱平时不小心把水洒了一样，怪可惜的。
但是这个装置呢，它就能把这些要被浪费的能量给捡回来。
它咋捡呢？就好比咱去超市买东西，收银员会把东西一个一个地摆好算账。
这个装置也是，它把能量一点一点地收集起来，然后通过一些巧妙的办法，把这些能量再用到别的地方去。
比如说，把本来要跑掉的压力能给收集起来，然后用来推动别的机器干活。
我当时就觉得，哇，这可太厉害了。
这就跟咱在家里节约用水用电一样，能省一点是一点嘛。
这个正位移式能量回收装置就是在工厂里当那个节约小能手。
总之呢，正位移式能量回收装置的原理就是这么个回事儿。
它就像个勤劳的小蜜蜂，到处找那些被浪费的能量，然后把它们收集起来，再让它们发挥作用。
咱以后也得像这个装置学习，可不能随便浪费资源哟。
ERI PX能量回收装置介绍 pressure exchanger
先进的泵和膜技术进一步降低了能耗
8 7 6 Jeddah I No ERD 无能量回收装置 Las Palmas Trinidad Francis Turbine Francis 透平 Pelton Wheel Pelton 涡轮
kWh / m3
5 4 3 2
1
0
1980 2000
Perth
Isobaric Device 压力式
高效率能量回收装置技术解决方案交流会
Shanghai
1
CONFIDENTIAL
Agenda 目录
Energy Recovery Inc
美国能量回收公司
Desalination Systems The Pressure Exchanger
海水淡化系统 压力交换器
Desalination Plants with PX Technology 使用PX技术的海淡工厂 Seawater RO Engineering Design
Isobaric Turbocharger
Efficiency %
80
60 40 20
Pelton Turbine
Increasing Flow
14
CONFIDENTIAL
Desalination Systems 海水淡化系统
1980 1990 2000 2010
Francis Turbine
Turbocharger
产品水输送系统 7%
预处理系统 8%
Pre-filtration
取水15%
Intake
Reverse Osmosis Process
反渗透 68%
Source: Affordable Desalination Collaboration, 2008 资料来源:ADC,2008
3-测试能量回收装置测试方法
三、《空气—空气能量回收通风装置》中规定的检测要求。
装置在试验工况下的性能应满足表1的要求：表1 性能要求各项目试验方法：一、启动和运转试验形式检验：调整装置输入电压为额定电压的90%，在设计风量或设计的换热芯体转速下，启动装置，稳定运转10min后，切断电源，停止运转，反复进行3次。
各档转速应能正常启动和运转。
出厂检验时，可只进行低档转速下的启动和运转试验。
检查零部件有无松动、杂音和发热等异常现象。
出厂检验：在额定电压下启动装置，稳定运行5min后，切断电源，停止运转，反复进行3次，检查零部件有无松动、杂音和发热等异常现象。
带风量调节的机组可只在最小风量进行试验。
二、装置风量、静压损失和出口静压试验方法1 试验设备1.1组成试验设备由风量测量仪表，温、湿度测量仪表，压力测量仪表和连接管等组成。
1.2 分类按风量测量仪表的不同，试验设备分为A类和B类两类试验设备。
1.3 A类试验设备A类试验设备由满足GB/T1236-2000中第33章33.3.1条及图73 b) 要求的出口风室组成，如图A1。
被试装置出口风道与静压箱的距离满足GB/T1236-2000中第30章30.2条f款和图59 要求。
风室中的喷嘴加工和安装应符合GB/T1236-2000中第23条的要求。
试验时，喷口的喉口速度不应该小于15m/s，不能大于35m/s。
1.4 B类试验设备由满足GB/T1236-2000中第28章28.2条、第30章30.2条、第33章33.2条及该条中图72 d)、第34章34.2条34.2.1款及该条中图74 f)要求的风道组成的试验设备，如图A2。
试验设备使用的皮托静压管的管径应符合GB/T1236-2000中第27章27.2、27.4条的规定1.5 对于多出风口的被试能量回收通风装置，各出风口风管按实际应用中接管的方式连接后， 再与试验装置连接。
1.6 对于被试装置新风、排风风量测量设备不能同时连接时，在确保测试新风或排风风量时， 未接风量测量设备的一侧有静压控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Recuperator能量回收装置
毋庸置疑，阿科凌与业内竞争对手相比的最大优势在于我们的专利设备— Recuperator能量回收装置。
它是阿科凌专有的能量回收装置/工作转换机，阿科凌也因此成为全球唯一一家拥有专有能量回收装置的海水淡化水供应商。
回流机属于等压能量回收装置，具体而言，它是一种活塞式工作转换机。
回流机结构紧凑，呈塔状结构，经过不断的改良，
如今已是第三个版本。
阿科凌研发实验室不遗余力
地致力于回流机新功能的开发，并将于近期推出升
级版新产品。
回流机目前仅应用于阿科凌的交钥匙
解决方案和自建自营的项目中，但计划不久将作为
第三方产品进行销售。
回流机能实现高达98.5%
的废弃能量回收率，可大幅节省运营成本。
背景介绍
膜组件是反渗透海水淡化过程的核心部分，从一开
始，反渗透法海水淡化技术便致力于膜组件的开发
与改良。
阿科凌专功膜法脱盐项目，反渗透海水淡化过程的终极目标是获取材质与结构均符合脱盐市场需求（如高产出率、高脱盐率、抗高压、抗化学性和低给水污染物排放）的膜组件。
随着阿科凌系统设计技术的不断进步，加之阿科凌多年的反渗透系统运营经验、优化的预处理解决方案以及更高效设备和更优材质的采用，将成功节省运营成本并大幅降低系统的生命周期成本。
工作原理
回流机通过反渗透膜滤过的盐水给预处理海水加
压，加压过程由反渗透膜的盐水流量进行调节。
该装置包含两个直立的双向不锈钢塔，分别进行加
压转移和解压释放处理。
预处理海水来自加压给水
箱，而给水箱为系统提供恒定的水流量和水压。
回流机能够将加压盐水的能量回收至反渗透膜及
增压泵—只需把加压盐水替换成相同流速的预处
理海水。
效能卓越
回流机能够将能耗降低至2—2.5 kWh/m3，极大地促进了行业的革新。
该回流机已应用
于中国台湾、阿曼、埃及和加那利群岛等多元市场，实现高效的能量回收性能。
