15Cr1Mo1V热处理操作规程

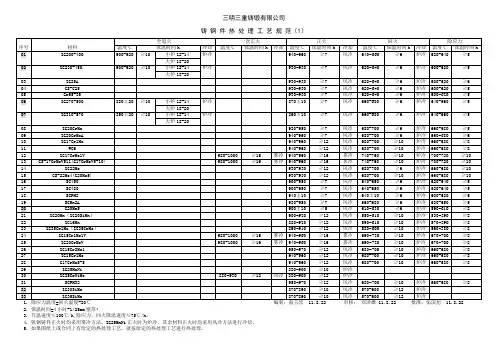

热处理工艺规范[1]
21
ZG20Mn(ZG20SiMn)
900~920
≥12
风冷
550~610
≥10
炉冷
530~590
≥8
22
ZG16Mn
880~920
≥12
风冷
590~610
≥10
炉冷
570~590
≥8
23
ZG35Cr1Mo(ZG35CrMo)
890~910
≥12
风冷
580~600
≥10
炉冷
560~580
≥8
24
660-680
≥8
27
ZG15Cr1Mo
940-960
≥12
风冷
680-700
≥10
炉冷
660-680
≥8
28
G17CrMo5-5
940-960
≥12
风冷
680-700
≥10
炉冷
660-680
≥8
29
ZG25MnNi
880~900
≥10
炉冷
30
ZG25CrNiMo
880~930
≥12
风冷
880~900
≥8
11
WC6
940-960
≥12
660-680
≥8
12
ZG17CrMo1V
980-1000
≥16
雾冷
940-960
≥16
雾冷
740-760
≥10
炉冷
700-720
≥10
13
GS-17CrMoV511(G17CrMoV5-10)
980-1000
≥16
雾冷
铸钢件的热处理规程
铸钢件的热处理规程WC6铸钢件的热处理规程1?适用范围本标准规定WC6材质的阀门铸钢的热处理工艺?2?化学成分(%)C<0.20, Mn 0.50~0.80 Si<0.60 S<0.20 P<0.03 Cr 1.0~1.5 3?机械性能要求σb≥482N/mm2 σs≥275N/mm2δ5≥20% Ψ≥35%4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:920℃±2℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:700℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~480冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?5.3 切割前预先热处理工艺按KFR4312-1的规定执行?LCB铸钢件热处理工艺标准1、适用范围本标准规定LCB材质的阀门铸钢的热处理工艺?2、化学成分(%)C<0.30, Mn<1.00 Si<0.60 S<0.020 P<0.033、机械性能要求σb≥448N/mm2 σs≥245N/mm2δ5≥24% Ψ≥35%-45.6℃时,冲击功?三个试样的平均值大于17.8J,允许一个试样低于平均值,但应大于13.7J?4、热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤150℃/hr加热温度:910℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤150℃/hr加热温度:650℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG20CrMo铸钢件热处理工艺标准1?适用范围本标准规定ZG20CrMo材质的阀门铸钢的热处理工艺?2?化学成分(%)C 0.15~0.25, Mn 0.50~0.80 Si 0.20~0.45 S≤0.04 P≤0.04Mo 0.40~0.60 Cr 0.50~0.803?机械性能要求σb≥461N/mm2 σs≥245N/mm2δ5≥18% Ψ≥30% αK≥3kgf.m/cm2 4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:900℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:650℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG20CrMoV铸钢件热处理工艺标准1?适用范围本标准规定ZG20CrMoV材质的阀门铸钢的热处理工艺?2?化学成分(%)C 0.18~0.25, Mn 0.40~0.70 Si 0.17~0.37 S≤0.03 P≤0.03Mo 0.50~0.70 Cr 0.9~1.20 V 0.20~0.303?机械性能要求σb≥490N/mm2 σs≥314N/mm2δ5≥14% Ψ≥30% αK≥3kgf.m/cm2 4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:920℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:670℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG15Cr1MoV铸钢件热处理工艺标准1?适用范围本标准规定ZG15Cr1MoV材质的阀门铸钢的热处理工艺?2?化学成分(%)C 0.14~0.20, Mn 0.40~0.70 Si 0.17~0.37 S≤0.03 P≤0.03Mo 1.00~1.20 Cr 1.20~1.70 V 0.20~0.403?机械性能要求σb≥490N/mm2 σs≥314N/mm2δ5≥14% Ψ≥30% αK≥3kgf.m/cm2 4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:990℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:670℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG1Cr5Mo铸钢件热处理工艺标准1?适用范围本标准规定ZG1Cr5Mo材质的阀门铸钢的热处理工艺?2?化学成分(%)C≤0.15 Mn ≤0.60 Si≤0.50 S≤0.03 P≤0.035Mo 0.50~0.60 Cr 4.00~6.003?机械性能要求σb≥588N/mm2 σs≥392N/mm2δ5≥18% Ψ≥35% αK≥4kgf.m/cm2 4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:920℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:700℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG25Ⅱ铸钢件热处理工艺标准1?适用范围本标准规定ZG25Ⅱ材质的阀门铸钢的热处理工艺?2?化学成分(%)C 0.22~0.15, Mn 0.50~0.80 Si 0.20~0.45S, P≤0.05(来源:GB979-67)3?机械性能要求σb≥411N/mm2 σs≥235N/mm2δ5≥20% Ψ≥32% αK≥4.5kgf.m/cm2(来源:GB979-67)4?热处理工艺4.1 热处理方式:正火4.2 热处理参数;装炉温度:≤300℃加热速度:≤150℃/hr加热温度:910℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG1Cr18Ni9Ti铸钢件热处理工艺标准1?适用范围本标准规定ZG1Cr18Ni9Ti材质的阀门铸钢的热处理工艺?2?化学成分(%)C≤0.12 Mn 0.80~2.00 Si≤1.50S<0.03 P≤0.035Cr 17.0~20.0 Ni8.00~11.0 Ti 5(C-0.02)~0.7(来源:GB2100-80)3?技术要求按GB4334(1~5)-84作晶间腐蚀试验?4?热处理工艺4.1 热处理方式:固溶处理4.2 热处理参数;加热温度:1000~1050℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤2030~~4020~~40 40~~6040~~60 60~~9060~~8090~~12080~~100 120~~150冷却方式:水冷至150~200℃左右后空冷5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?5.3 对于重要件可在850~~900℃进行稳定化处理,具体工艺根据需要另行规定?1Cr13钢热处理工艺标准1?适用范围本标准用于规定1Cr13钢棒料?锻件的热处理工艺?2?化学成分(%)(GB1220-84)C≤0.15 Si≤1.00 Mn≤1.00P≤0.035S≤0.030Ni≤0.60 Cr 11.5~~13.503?技术条件及热处理工艺3.1 用于阀杆?二开环?四开环?五开环?六角螺栓?垫环?顶心?阀瓣?压盖?摇轴?填料压套?隔环?活节螺栓?调节圈?填料垫等?3.1.1技术条件:HB200~~240对于Pg≥6.4Mpa的阀门阀杆?紧固件及用于出口阀门部件应检查机械性能?有效截面尺寸小于100mm 时,σs≥411N/mm2σb≥588N/mm2 δ5≥20% Ψ≥60% αK≥88.2J/cm2有效截面积尺寸为100~150mm 时,σs≥343N/mm2σb≥539N/mm2 δ5≥20% Ψ≥50% αK≥78.4cm23.1.2?热处理方式:调质在能满足性能要求的情况下,锻件可只进行锻后高温回火?对于直径大于60mm的阀杆,在调质前应进行退火处理?长度大于1800mm的阀杆校直后应在500~~550℃进行3~~4小时的时效处理?3.1.3工艺参数(1)调质淬火加热温度:1000~~1050℃保温时间:按炉内工件的最大有效壁厚选取?壁厚mm 保温时间min≤2030~~5020~~40 40~~6040~~60 60~~9060~~80 90~~12080~~100 120~~150冷却方式:油冷至150~~200℃后出油回火?回火加热温度:620~~660℃保温时间:按炉内工件的最大有效壁厚选取?壁厚mm 保温时间min≤20 6020~~40 60~~9040~~60 90~~12060~~80 120~~15080~~100 150~~180冷却方式:空冷?(2)高温回火加热温度:660~~700℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min≤20 6020~~40 60~~9040~~60 90~~12060~~80 120~~15080~~100 150~~180冷却方式:空冷?(3)锻后退火加热温度:680~~720℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min ≤2060~~9020~~4090~~12040~~60 120~~18060~~80 180~~24080~~100 240~~300冷却方式:空冷?3.2用于上密封座等3.2.1 技术条件:HB250~2903.2.2 热处理方式:调质?3.2.3 工艺参数淬火加热温度:1000~~1050℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min ≤2030~~5020~~40 40~~6040~~60 60~~9060~~80 90~~12080~~100 120~~150冷却方式:油冷至150~~200℃后出油回火? 回火加热温度:580~~620℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min ≤20 6020~~40 60~~9040~~60 90~~12060~~80 120~~15080~~100 150~~180冷却方式:空冷?3.3 用于衬套?销轴等回火加热温度:700~~7500℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min ≤20 6020~~40 60~~9040~~60 90~~12060~~80 120~~15080~~100 150~~180冷却方式:空冷?5、其它用户指定热处理工艺时,按其要求执行?。

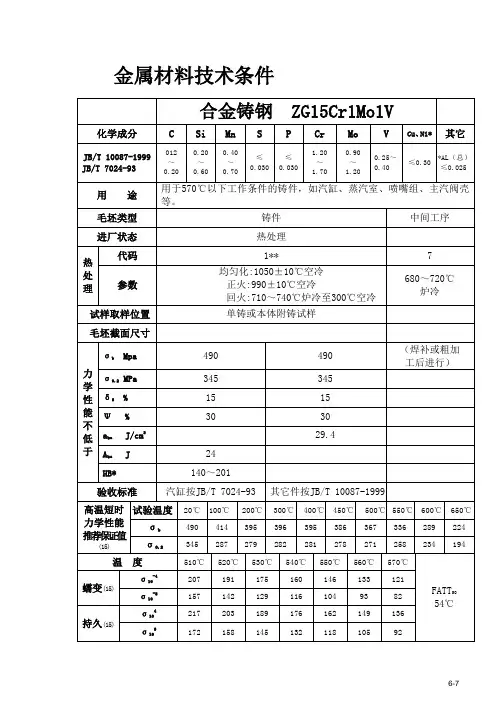

材料技术条件 合金铸钢__ZG15Cr1Mo1V材料技术要求
550℃
600℃
650℃
σb
490
414
395
396
395
386
367
336
289
224
σ0.2
345
287
279
282
281
278
271
258
234
194
温度
510℃
520℃
530℃
540℃
550℃
560℃
570℃
FATT50
54℃
蠕变(15)
σ10-4
207
191
175
160
146
133
20~200℃
20~300℃
20~400℃
20~500℃
20~550℃
20~600℃
12.21
12.52
13.24
13.54
13.88
14.00
14.12
导热系数
λ
100℃
200℃
300℃
400℃
500℃
550℃
42.2
46.1
43.5
41.6
39.0
38.3
比 热
C
20~100℃
20~200℃
20~300℃
用途
用于570℃以下工作条件的铸件,如汽缸、蒸汽室、喷嘴组、主汽阀壳等。
毛坯类型
铸件
中间工序
进厂状态
热处理
热
处理
代码
1**
7
参数
均匀化:1050±10℃空冷
正火:990±10℃空冷
回火:710~740℃炉冷至300℃空冷
680~720℃
15Cr1Mo1V三通技术标准
15Cr1Mo1V三通技术标准:
1、一般要求:制造商需提供三通部件图纸、材料牌号、配料制造商、配料的冶炼、铸造和热处理工艺、质量保证书、合格证、材质证明等报告。
2、表面质量:三通表面不容许有裂纹、折叠和影响使用性能的飞边、毛刺、夹渣、砂眼、气孔、缩孔、缩松、冷隔等铸造缺陷;三通表面应平整,浇口、冒口、毛刺、多肉、粘砂等应清理干净。
3、三通的化学成分和机械性能
化学成分(%)
元素 C Si Mn Cr Mo Ni V P S
含量0.10-
0.15 0.17-
0.37
0.40-
0.7
1.10-
1.14
0.90-
1.10
≤
0.25
0.20-
0.36
≤
0.025
≤
0.025
室温力学性能
室温力学性能钢号屈服极限σ
s/MPa
抗拉强度σ
b/MPa
延伸率δ/% 硬度(HBW)金相组织
15Cr1Mo1V ≥313.9 ≥490.5 ≥16 135-180 低合金珠
光体耐热
钢
4、出厂前检验:三通出厂前应该进行表面质量检验和内部质量检验
4.1 表面检验应采用磁粉探伤,看是否有裂纹、夹杂、气孔等缺陷。
4.2 内部检验检验应采用超声波探伤,看内部是否有冷隔、裂纹、气孔、疏松等缺陷。
4.3 如存在上述缺陷,则应完全清除,清理后的实际厚度不得小于壁厚偏差所允许的最小厚度且应圆滑过渡;如清除后实际壁厚小于厚度的最小值,则应进行补焊。
对挖补部位应重新进行磁粉,超声、金相硬度检验。

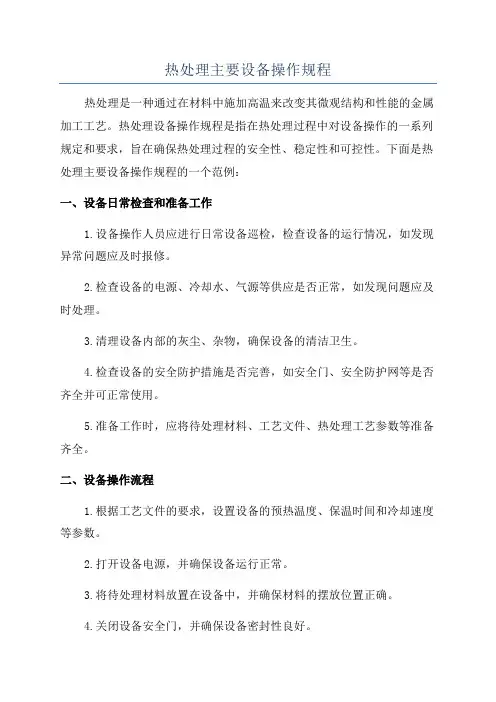

热处理主要设备操作规程
热处理主要设备操作规程热处理是一种通过在材料中施加高温来改变其微观结构和性能的金属加工工艺。
热处理设备操作规程是指在热处理过程中对设备操作的一系列规定和要求,旨在确保热处理过程的安全性、稳定性和可控性。
下面是热处理主要设备操作规程的一个范例:一、设备日常检查和准备工作1.设备操作人员应进行日常设备巡检,检查设备的运行情况,如发现异常问题应及时报修。
2.检查设备的电源、冷却水、气源等供应是否正常,如发现问题应及时处理。
3.清理设备内部的灰尘、杂物,确保设备的清洁卫生。
4.检查设备的安全防护措施是否完善,如安全门、安全防护网等是否齐全并可正常使用。
5.准备工作时,应将待处理材料、工艺文件、热处理工艺参数等准备齐全。
二、设备操作流程1.根据工艺文件的要求,设置设备的预热温度、保温时间和冷却速度等参数。
2.打开设备电源,并确保设备运行正常。
3.将待处理材料放置在设备中,并确保材料的摆放位置正确。
4.关闭设备安全门,并确保设备密封性良好。
5.根据工艺要求,启动设备加热系统,将设备温度升至设定的预热温度。
6.达到预热温度后,根据工艺要求设置保温时间,保持设备温度恒定。
7.保温时间结束后,根据工艺要求选择合适的冷却方式进行冷却,如水冷、油冷等。
8.冷却结束后,打开设备安全门,取出处理完成的材料。
9.对材料进行检查、测试,确保其性能符合要求。
10.关闭设备电源,进行设备的清洁、整理和维护工作。
三、设备安全防护措施1.设备操作人员在操作前必须穿戴好个人防护装备,包括耐高温手套、护眼镜、耐高温服装等。
2.在设备运行过程中,严禁烟火等明火接近设备。
3.在设备运行过程中,严禁将手或其他物体伸入设备内部,以防止意外伤害。
4.设备运行时,周围必须保持干燥、整洁,防止杂物堆积引起事故。
5.设备运行时,操作人员必须专心、集中精力,严禁操作中走神或做其他无关工作。
以上是热处理主要设备操作规程的一个示例,具体操作规程应根据实际设备和工艺要求进行制定和完善。
15Cr1MoV氩加电焊工艺
720~750℃
纯度
>99.95%
时间范围
1小时,升降温速度保持在250℃/h
焊接接头:
接头形式
对接
衬垫
无
焊接位置
2G、5G
衬垫材质
坡口及焊缝层次简图:
20-25°
R5
2.0
2.0-3.0
焊接工艺要求:
1、焊前应将坡口内、外表面15mm范围内清理干净。
2、焊条烘干温度350~450℃,保温1~2小时,焊接过程中焊条应放在100~120℃保温筒内,随用随取,焊丝在使用前应消除油锈,直到露出金属光泽。

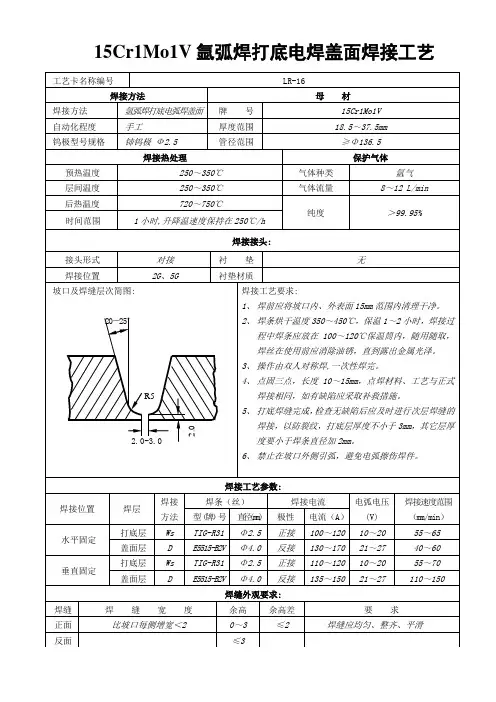

15Cr1Mo1V氩弧焊打底电焊盖面焊接工艺
工艺卡名称编号
LR-16
焊接方法
母材
焊接方法
氩弧焊打底电弧焊盖面
牌号
自动化程度
手工
厚度范围
18.5~37.5mm
钨极型号规格
铈钨极Ф2.5
管径范围
≥Φ136.5
焊接热处理
保护气体
预热温度
250~350℃
气体种类
氩气
层间温度
250~350℃
气体流量
8~12 L/min
3、操作由双人对称焊,一次性焊完。
4、点固三点,长度10~15mm,点焊材料、工艺与正式焊接相同,如有缺陷应采取补救措施。
5、打底焊缝完成,检查无缺陷后应及时进行次层焊缝的焊接,以防裂纹,打底层厚度不小于3mm,其它层厚度要小于焊条直径加2mm。
6、禁止在坡口外侧引弧,避免电弧擦伤焊件。
焊接工艺参数:
正接
110~120
10~20
55~70
盖面层
D
E5515-B2V
Φ4.0
