配电箱配置图1⼀、配电箱及开关箱的设置1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实⾏三级配电。

配电系统宜使三相负荷平衡。

220V或380V单相⽤电设备宜接⼊220/380V三相四线系统;当单相照明线路电流⼤于30A时,宜采⽤220/380V 三相四线制供电。

室内配电柜的设置应符合《施⼯现场临时⽤电安全技术规范》GJG46-2005第6.1节的规定。

2、总配电箱以下可设若⼲分配电箱;分配电箱以下可设若⼲开关箱。

总配电箱设在靠近电源的区域,分配电箱应设在⽤电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式⽤电设备的⽔平距离不宜超过3m。

3、每台⽤电设备必须有各⾃专⽤的开关箱,严禁⽤同⼀个开关箱直接控制2台及2台以上⽤电设备(含插座)。

4、动⼒配电箱与照明配电箱宜分别设置。

当合并设置为同⼀配电箱时,动⼒和照明应分路配电;动⼒开关箱与照明开关箱必须分设。

5、配电箱、开关箱周围应有⾜够2⼈同时⼯作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有灌⽊、杂草。

6、配电箱、开关箱应采⽤冷轧钢板或阻燃绝缘材料制作,钢板厚度应为1.2-2.0mm,其中开关箱箱体钢板厚度不得⼩于1.2mm,配电箱箱体钢板厚度不得⼩于1.5mm,箱体表⾯应做防腐处理,标识标签应清楚,易识别。

8、配电箱、开关箱应装设端正、牢固。

固定式配电箱、开关箱的中⼼点与地⾯的垂直距离应为1.4-1.6m。

移动式配电箱、开关箱应装设在坚固、稳定的⽀架上。

其中⼼点与地⾯的垂直距离宜为0.8-1.6m。

9、配电箱、开关箱内的电器应先安装在⾦属或⾮⽊质阻燃绝缘电器安装板上,然后⽅可整体紧固在配电箱、开关箱箱体内,标识标签应清楚,易识别。

⾦属电器安装板与⾦属箱体应做电⽓连接。

10、配电箱、开关箱内的电器应按其规定位置紧固在电器安装板上,不得歪斜和松动。

11、配电箱的电器安装板上必须分设N线端⼦板和PE线端⼦板。

施工现场临电——“三级配电”配置图解

施工现场临电——“三级配电”配置图解

施工现场临电——“三级配电”配置配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合标准要求,经久耐用。

配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

三级配电设置示例一总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15 L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75 -150mA,额定漏电动作时间大于0.1S小于等于0.2S,其动作时间为延时动作型。

总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1 含照明回路分配电箱(动力回路与照明回路分路配电)内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关(与总配电箱分路设置断路器相适应);采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关;各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关;PE线连线螺栓、N线接线螺栓根据实际需要配置。

施工现场临时用电配电箱(柜)标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L (DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

二局〔临时电箱标准配置图

二局〔临时电箱标准配置图

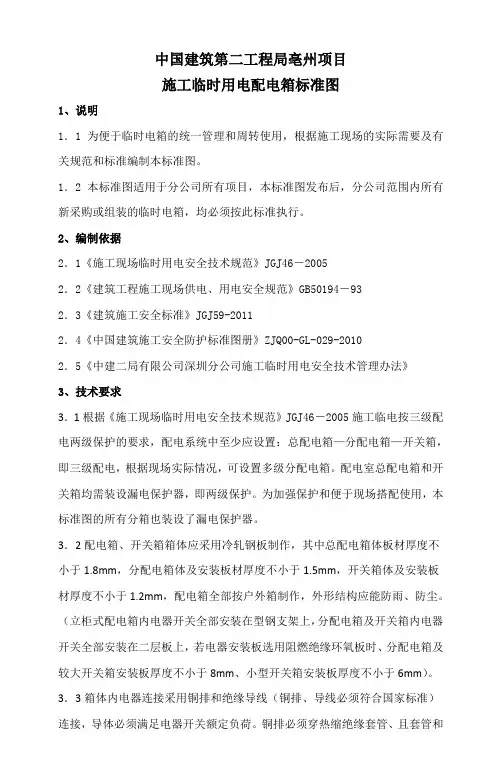

中国建筑第二工程局亳州项目施工临时用电配电箱标准图1、说明1.1为便于临时电箱的统一管理和周转使用,根据施工现场的实际需要及有关规范和标准编制本标准图。

1.2本标准图适用于分公司所有项目,本标准图发布后,分公司范围内所有新采购或组装的临时电箱,均必须按此标准执行。

2、编制依据2.1《施工现场临时用电安全技术规范》JGJ46-20052.2《建筑工程施工现场供电、用电安全规范》GB50194-932.3《建筑施工安全标准》JGJ59-20112.4《中国建筑施工安全防护标准图册》ZJQ00-GL-029-20102.5《中建二局有限公司深圳分公司施工临时用电安全技术管理办法》3、技术要求3.1根据《施工现场临时用电安全技术规范》JGJ46-2005施工临电按三级配电两级保护的要求,配电系统中至少应设置:总配电箱—分配电箱—开关箱,即三级配电,根据现场实际情况,可设置多级分配电箱。

配电室总配电箱和开关箱均需装设漏电保护器,即两级保护。

为加强保护和便于现场搭配使用,本标准图的所有分箱也装设了漏电保护器。

3.2配电箱、开关箱箱体应采用冷轧钢板制作,其中总配电箱体板材厚度不小于1.8mm,分配电箱体及安装板材厚度不小于1.5mm,开关箱体及安装板材厚度不小于1.2mm,配电箱全部按户外箱制作,外形结构应能防雨、防尘。

(立柜式配电箱内电器开关全部安装在型钢支架上,分配电箱及开关箱内电器开关全部安装在二层板上,若电器安装板选用阻燃绝缘环氧板时、分配电箱及较大开关箱安装板厚度不小于8mm、小型开关箱安装板厚度不小于6mm)。

3.3箱体内电器连接采用铜排和绝缘导线(铜排、导线必须符合国家标准)连接,导体必须满足电器开关额定负荷。

铜排必须穿热缩绝缘套管、且套管和导线的颜色及相序必须符合要求。

导线分支接头不得采用螺栓压接,应采用焊接并做绝缘包扎,不得有外露带电部分。

3.4配电箱、开关箱内必须装设N线端子板和PE线端子板,配电箱、开关箱的金属箱体、金属电器安装板以及正常不带电的金属底座、外壳必须通过PE 线端子板与PE线做电气连接,金属箱体门与金属箱体必须通过采用软编织铜带(软编织铜带需涮锡)做电气连接。

配电箱系统图

配电箱系统图

1)总配电箱系统接线图:
某总配电箱电器配置接线图(1)
DK、1DK、2DK――电源隔离开关;1KK、2KK――空气开关;RCD――漏电断路器
某总配电箱电器配置接线图(2)
2)分配电箱系统接线图:
某分配电箱电器配置接线图
(19)漏电保护器的测试内容分两项:第一项是测试联锁机构的灵敏度,测试方法为按动漏电保护器的试验按钮,带负荷分、合开关三次,均不应有误动作;第二项是测试特性参数,测试内容为漏电动作电流、漏电不动作电流和分断时间,其测试方法应用专用的漏电保护器测试仪进行。

施工现场可采用透明壳的漏电断路器,看得见分断点,且既有漏电保护功能、又有空气开关的功能(过
流、过压、短路)。

透明壳漏电断路器
使用透明壳漏电断路器的分配电箱。

从变压器到配电箱!临时用电线路接法和配电箱配置标准图!

从变压器到配电箱!临时用电线路接法和配电箱配置标准图!

从变压器到配电箱!临时用电线路接法和配电箱配置标准图!一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上(左图)隔离开关必须选用分断时有明显可见分断点的开关(右图)3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线注:该类刀闸已不允许使用,本文主要介绍线路布置走向,还请理解!5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法:三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红(L1、L2、L3)三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上,通过漏保后接到工作零线端子板3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器,因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。

6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。

7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线(以红色线为例),接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关,将黄绿双色的PE线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出,黄绿双色PE线从PE板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC 认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

配电箱标准化配置图集

配电箱标准化配置图集

端子排N 与壳体绝缘 M8×30螺丝9套
端子排PE M8×30螺 丝9套
柜 底 座 40×40× 4角 钢
备 注 前后柜门各加两道横筋
壳体尺寸 9 0 0 × 2000 ×5 5 0 壳体厚度 壳 体 2.0 门2 .0
定做数量
配套单价
接线图 :
。。。。。。。。。
900 PE 线铝排 N 线铝排
250A 250A 200A 200A 160A 160A 100A 100A PE

PE
三、分配电箱(动力回路与照明回路分路配电)
内设 200A-250A 具有隔离功能的 DZ20 系列透明塑壳断
1950 240
标牌
有电危险

PE
六回路配电柜电气系统图
1950 240 600
标牌
有电危险
HK-GD18/A 型双面户外配电柜
DZ20Y
630A
DK
PJ
250 200 160 100 A A A A DK DK DK DK
250 200 160 100 A A A A RCD RCD RCD RCD
A A A A D K D K D K DK
250 200 160 160 A A A A RCD RCD RCD RCD
负责人 高 2 0 0 0
技术要求
类 型 防雨、防尘、户外型
颜 色 黄色
图标颜色 红色
图标尺寸 110×110×110
壳体厚度 壳体2 . 0 门2 . 0
定做数量
配套单价
接线原理图
五线制配电
。。。。。。。。。
900
PE线铝排 N线铝排 绝缘子
N 线铝排

二级配电箱平面配置图(附图8—6、10)_secret

二级配电箱平面配置图(附图8—6、10)_secret

二级配电箱接线图
胶盖闸刀100A(HK2)
漏电断路器100A
漏电动作电流75mA,
时间<0.1S
三级配电箱接线图
胶盖闸刀60A 胶盖闸刀60A 胶盖闸刀60A 胶盖闸刀30A
漏电断路器63A 漏电断路器40A 漏电断路器40A 漏电断路器20A 漏电动作电漏电动作电漏电动作电漏电动作电
流30mA时间<0.1S 流30mA时间<0.1S 流30mA时间<0.1S 流30mA时间<0.1S
注:“箱内为左右组合”
配线要求
(照明部分)
注:“箱内为左右组合”
“配线参考动力箱”
附图7—5
三级配电箱平面配置图
(动力部分)
注:“箱内为上下组合”
配线要求
附图7—6
末级开关箱平面配置图
(照明部分)
注:“箱内为上下组合”。

施工现场临时用电配电箱(柜)图集

施工现场临时用电配电箱(柜)图集

施工现场临时用电配电箱(柜)标准化配置图集(一)该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC 认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/4048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S,最好选用额定漏电动作电流100-200mA,额定漏电动作时间大于0.1S,其动作时间为延时动作型。

施工现场临电——“三级配电”配置

施工现场临电——“三级配电”配置

施工现场临电——“三级配电”配置配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合标准要求,经久耐用。

配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

一总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L (DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA,额定漏电动作时间大于0.1S小于等于0.2S,其动作时间为延时动作型。

总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1 含照明回路分配电箱(动力回路与照明回路分路配电)内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关(与总配电箱分路设置断路器相适应);采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关;各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关;PE线连线螺栓、N线接线螺栓根据实际需要配置。

配电箱标准化配置图集一(全3册)

配电箱标准化配置图集一(全3册)

字体颜色 红色
万 能 孔 40 ×4 0×4 角钢制作
安 装 板
锁 型 电镀压把锁 上下穿杆
端子排N 铝排 安装M 8螺丝9 个
端子排P E 同上
仪 表 V× 1 A×3 PJ×1
执行标准 GB7251.4 JGJ46-2005 壳体尺寸 9 0 0 ×2 0 0 0 ×5 5 0
一、基本要求 (一)配电箱(柜)的生产制造应符合《低压成套开关 设备和控制设备》第四部分 GB7251.4 对建筑工地用成套设 备(ACS)的特殊要求及《施工现场临时用电安全技术规范》 JGJ46-2005 的标准要求。 (二)配电箱(柜)、开关箱安装使用应符合《施工现 场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导 则》GB/T13869 标准化要求。 (三)配电箱(柜)、开关箱应分设 N 线、PE 线端子板, 进出线必须通过端子板做可靠连接。N 线端子板必须与金属 电器安装板绝缘;PE 线端子板必须与金属电器安装板做电气 连接。进出线中的 N 线必须通过 N 线端子板连接;PE 线必须
LW5-16/YH3
PJ
BH-0.66-600/5
D T862- 3(6)
小门内 : LW5-16/YH3 玻璃
用户单位 联系电话 送货地址 备 注
DZ20Y- /3300 透明断路器 DZ20L- /4300 漏电断路器
250A 250A 200A 200A 160A 160A 250A 250A 200A 200A 160A 160A
A A A A D K D K D K DK
250 200 160 160 A A A A RCD RCD RCD RCD
负责人 高 2 0 0 0
技术要求
