1.先通过面板的按键对温控器进行参数编程。
2.在温控器通电的情况下,插入编程钥匙后,按△键:面板上会有“u P”字符显示出米,接着会显示En”字符。
3.按下SET键En'字符会停止闪烁。
4.关闭温控器,拔下编程钥匙,然后再将温控器通电。
注:若有“E”显示则表明编程失败。
此时可以再次按下△键重
新上载,或者拔掉编程钥匙取消操作。
下载
1.关闭温控器。
.
2.插入已经编过程的编程钥匙到5针新座上,然后给温控器通电。
3.编程钥匙中的参数表会自动下载到温控器内的存储器中,面板上会有“do“字符显示出来,接着会显示En字符。
4.大约10秒钟温控器会重新启动,按照新参数工作。
5.拔出编程钥匙。
注:若有E”显示则表明编程失败。
此时需要检查编程钥匙的插接是否可靠或者重新拷贝参数表到编程钥匙中,然后重复上述操作或者取消操作。
XRO1-02CX温控器应该固定在竖直的面板上,而板上开孔尺寸29×71mm,并用专用的裂料卡子将其固定。
工作环境需在0-60C范围内
才能保证其正常运行,应避免放置在有较强震动、有腐蚀性气体、胜乱不堪及潮湿的地方。
探头的安装也有同样的要求。
让空气能够从温控器的散热孔流通起来,以便带走热量。

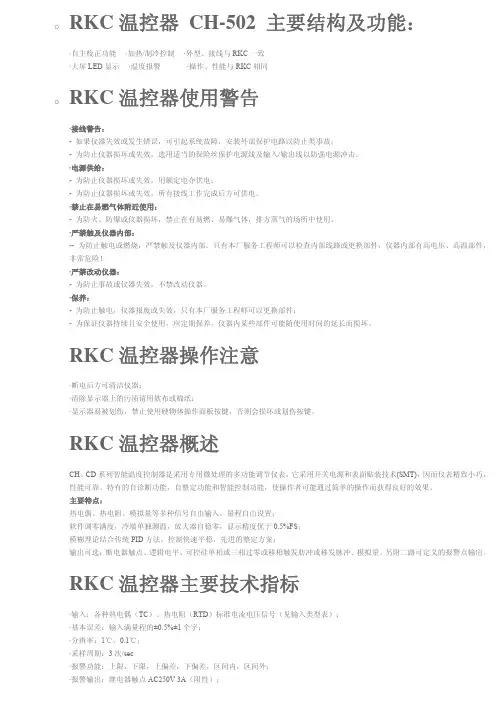

RKC温控器CH-502中文说明书
设定值
全量程
50.0 或 50
0:关自整定;
确定自整定执行/关闭
0
1:开自整定
确定自整定执行/关闭
0:自主校正完成或停止; 0
1:自主校正开始
设定比例带大小
0-全量程,当设 0 为 ON/OFF 控制 30 或 3.0,见*1
设定积分时间,以消除比例控制残差 0-3600(秒)当设 0 时无积分作用 240
接线注意: 1.热电偶输入,应使用对应的补偿导线。 2.热电阻输入,应使用低电阻且无差别的 3 根导线. 3.输入信号线应远离仪器电源线.动力电源线和负荷线,以避免产生杂讯干扰。 4.仪器电源线通常下致被动力电源干扰。 •仪器补外部杂讯干扰时,必须使用杂讯滤波器。 •缩短电源线的捻合绞距,距离越短越有助于减小杂讯。 •在仪表板上安装杂讯滤波器并接地,并减小杂讯滤波器输出与仪器电源端子的接线距离。 •不要在滤皮器输出端安装保险以及开关,这样会降低滤波器效果。 5.接线应该符合每个国家的国标,电源线应使用 600v 聚氯乙烯绝缘线)(JIsc3307) 6.电源开启后以继电器输出的仪表需 5-6 秒之准备时间,如作外部的连结回路等信号使用时,请并用延迟继电器。 7.本仪器无电源开关和保险丝,如果需要可加装建议保险丝规格:额定电压 250V 额定电流 1A 保险丝型号:延时保险 8.不要过分旋紧端子螺钉。此外使用合适的端子螺丝接线片(螺丝型号号 M3*6 建议力矩 0.4Nm) )
A:上限偏差报警 B:下限偏差报警 C:上下限偏差报警 D:范围内报警 E:附待机上限偏差报警 F:附待机下限偏差报警
G:附待机上下限偏差报警 H:上限输入值报警 J:下限输入值报警 K:附待机上限输入值报警 L:附待机下限输入值报警
注:定货时根据以上内容详细填写
RCK CB100温控器
RKC CB100溫控器操作使用說明1 操作介面及指示燈說明;(圖1)PV:顯示測量值或參數名稱SV: 顯示設定值或參數值AT:自動演算指示燈,檔進行自動演算時AT指示閃爍,演算完成後,指示燈熄滅.OUT1:加熱控制輸出指示.OUT2:冷卻控制輸出指示.ALM1:第一組報警指示當輸入點接熱電歐時(即溫度型輸入時)所發生的報警1.溫度偏移時報警2.過程報警3.設置值SV報警.ALM2: 第二組報警指示當輸入點接4~20mADC或1~5VDC時(即標準信號輸入時)所發生的報警1.溫度偏移時報警2.過程報警3.設置值SV報警SET:設置鍵及參數設置,修改後的確認鍵,按SET鍵2秒後進入參數設置介面,參數設置完畢後按SET鍵確認.再按SET 鍵2秒後跳出參數設置見面.R/S:移位鍵,用來選擇要改動的數據,RUN/STOP功能選擇ˇ:數據遞減數據遞增2參數設置及說明;長按SET鍵兩秒就可進入參數設置介面.AL1: 設置第一組報警值範圍(圖2)例如:設定值SV 設定為50度,AL1設定為5度,當檢測值PV 超過55度時,則顯示AL1報警ATU(Autotuning):PID自動演算如圖3所示(圖3)0:執行自動演算1:不執行自動演算STU(Self-tuning):自我演算(圖4)0 :執行自我演算1:不執行自我演算P:設定比例時間(30s)如圖5所示(圖5)I:設定積分時間(240s)如圖6所示(圖6) D:設定微分時間(60s)如圖7所示(圖7)PID 控制在溫控其中的應用輸入輸出關係;U0(t)=R2*Ui(T1)/R1I(intergral)積分控制電路;輸入輸出關係;R2RUo=1/RC* Uidt電路輸入輸出關係;Uo=RC*dUi/dtX X XX AR:設定加熱周期的比例(100%)如圖8所示(圖8)T:設定加熱週期(8s)如圖9所示(圖9)PB:設定PV補正值(2)如圖10所示(圖10) LCK:資料鎖定功能如圖11所示(圖11)初是設定方式;將LCK 數值設置為1000後,同時按住SET 鍵及R/S 鍵5 秒終即可進入初始模式設定1;COD 為0000時可設置SL1~SL11;COD 為0001時可設置SLH 按set 鍵SLL 按set 鍵OH 按set鍵AH1 按set 鍵AH2按set 鍵 DF 按set 鍵STTM 按set 鍵STPK 按set 鍵 STIK 其具體意義如下表所示。
小精灵控制表说明书
四、呼救部分参数设定
1、did 数字输入报警确认时间间隔(单位:min) 默认参数:
5 min
当呼救按钮按住后,温控表及远程上位机会经过 did 时间后,
显示报警。
可设置参数:0‐255
五、风机控制部分参数设定
1、oA1 辅助继电器设置(端子 15‐16) 默认参数:AUX
可设置参数:
dEF=不设置
波特率:9600 /校 验:无 /数据位:8 /停止位:1 1 号探头(库温探头)地址:257 2 号探头(蒸发探头)地址:259 3 号探头(辅助探头)地址:261 呼报错代码 P1:库温探头失灵 P2:蒸发探头失灵 P3:辅助探头失灵 HA:高温报警 LA:低温报警 EE:数据或内存故障 dA:门开关报警 EAL:一般外部报警 bAL:严重外部报警 PAL:压力开关报警
点为 SAA+HY,(HY 为偏差)
当 ACH=CL 时,打开输出的设定点为 SAA+HY,关闭输出的设
定点为 SAA。
4、Arp 辅助继电器探头选择(单位:℃) 默认参数:nP
nP:无探头,通过按钮开关辅助继电器; P1:探头 1(库温探头); P2:探头 2(蒸发器探头); P3:探头 3(辅助探头)。 六、通讯部分参数
小精灵控制表操作 说明书
一、 接线图
二、 按键说明 1、 单按键说明 .
2、组合键说明
三、温度监控部分参数设定
1、进入 Pr2 层
在温度显示界面,长按
直到出现参数“HY”,
按
出现参数“Pr2”,按
出现“PAS”,再按
出
现“---”,输入密码“321”,按
,这样就进入到 Pr2 层。
2、探头类型选择 “Pbc”
XR10-20-30-40-60C-CHN dixell说明书
ns tro 8. 报警信号________________________________3
9. 技术参数________________________________3
o n m 10. 电路连接图______________________________3 .k o o 11. 缺省设定值______________________________3 c .c 1. 注意事项
• ALd 温度报警延时:(0~255 分) 从检测到报警至发出报警间时间间隔。 • dAO 启动时忽略温度报警: (从 0.0 分 到 23.5 小时) 设备启动后,从检
测到报警至发出报警的时间间隔。
其它
• dP2 显示第二支探头值(不适用于 XR10-20) • rEL 内部使用软件版本 • Ptb 参数代码:只读
4.2 查看温度下限 1. 按下并立即释放 下调键。 2. 参数“Lo”出现后,显示最低温度。 3. 按下并立即释放下调键或等待 5 秒恢复探头值显示。
4.3 查看温度上限 1. 按下并立即释放上调键。 2. 参数“Hi”出现后,显示最高温度。 3. 按下并立即释放上调键或等待 5 秒恢复探头值显示。
z 不要将仪器置于水中或潮湿的环境中,防止因大气温度过高引
w ns tro 起温度骤变而导致冻结。 z 注意:进行维修前切断所有的电气连接。 o n m z 将探测头远离终端用户,勿擅自打开设备。 .k o o z 设备运行失败出现故障,可将设备详细故障写清楚,并送交到 代理商处或 DIXELL 意大利帝思中国代表处。 c .c z 选择每个继电器的最大允许电流 (参照技术数据) 。 ww on ls z 将探头电缆,负荷和电源电缆分开,并保持适当间距,不要交 叉或缠绕。 w ns tro z 当设备应用于工业环境时,过滤器应与电感负荷并联使用。 2. 概述 o n XR10C 其尺寸规格为 32×74 ㎜,用于制冷或加热领域里单级温度控制。一 .k o o 路继电器输出控制压缩机工作,一支 NTC 探头输入。特殊参数可全部通过 c .c 键盘方便地设置。 XR20C 是用于常温制冷的停机化霜型温控器。其尺寸规格为 32×74 ㎜。一 ww on ls 路继电器输出控制压缩机工作,一支 PTC 或 NTC 探头输入。内置时钟控制 w ns tro 化霜周期。特殊参数可全部通过键盘方便地设置。 XR40C 是 适 用 于 中 低 温 制 冷 系 统 的 微 电 脑 控 制 器 。 其 尺 寸 规 格 为 32x74mm。 两路继电器输出控制压缩机及电气或热汽除霜。两支 PTC 或 o n NTC 传感器输入,用于控制温度及融霜停止温度。可通过键盘编程,设定 .k o 参数。 XR60C 是适用于中、低温通风型制冷系统的微型控制器。其外形尺寸为 c 32x74 mm 。三路继电器输出控制压缩机、蒸发器及电气或热汽融霜。两支 ww on ls 传感器 NTC 输入,一支用于测量温度,另一支装在蒸发器上,用于测量融 霜终止温度并控制蒸发器工作。 w ns tro 3. 控制负载
XC440C 小精灵控制器中文说明书
1.1.11.22.概述 (4)3.首次安装 (4)3.1设定制冷剂类型 (5)3.2设定压力探头范围 (5)3.3设定显示类型:相对压力或绝对压力 (5)4.用户界面 (6)4.1显示 (6)4.2键盘 (6)4.3指示灯 (7)5.查看及修改设定值 (7)5.1查看压缩机或风扇设定值 (7)5.2修改压缩机或风扇设定值 (8)6.参数编程 (8)6.1进入“P R1”参数层 (8)6.2进入“P R2”参数层 (8)6.3更改参数值 (9)7.终止输出 (9)7.1在维修时终止输出 (9)7.2输出停止信号 (9)7.3输出停止时的能量调节控制 (9)8.负载运行时间 (9)8.1显示每台负载运行时间 (9)8.2复位每台负载运行时间 (10)9.报警菜单 (10)9.1查看报警 (10)10.编程钥匙使用方法 (10)10.1将控制器中数据传输到编程钥匙中(上载) (10)10.2将编程钥匙中参数下载到控制器(下载) (10)11.锁键盘 (11)11.1怎样锁键盘 (11)11.2键盘解锁 (11)12.参数表 (11)12.1设备数量和能量调节类型 (11)12.2探头设置 (12)12.3其他输入设置 (12)12.4显示和测量单位 (13)12.5压缩机调节 (13)12.6风扇调节 (14)12.7压缩机报警区 (14)12.8风扇报警区 (14)12.9模拟输出 (15)12.10其它 (15)13.能量调节控制的类型 (15)13.1中性区或死区(对压缩机而言)(推荐使用的控制类型) (15)13.2线性区(对压缩机或者风扇而言)(特殊情况下使用的控制类型) (16)14.安装固定 (17)15.电气连接 (18)15.1探头连接 (18)16.RS485 串行连接 (18)17.技术参数 (18)18.报警记录 (19)18.1报警和信号处理方式 (19)18.2中止报警 (20)18.3报警状态一览表 (20)19.线路连接 (21)20.参数表 – 默认值 (22)1.•此控制器不得作以下说明以外的其他用途,不得作安全保护设备使用•控制器投入运行前检查应用量程•不要在水中或潮湿的环境中使用,防止因大气湿度过高引起温度骤变而导致结露。
RKC温控器REX-C400中文说明书
RKC温控器- REX-C400o RKC温控器系列-oRKC温控器- CB-900RKC温控器- CD-701RKC温控器- CH-102REX-C400o RKC温控器- REX-C400 -o RKC温控器使用警告·接线警告:- 如果仪器失效或发生错误,可引起系统故障,安装外部保护电路以防止类事故;- 为防止仪器损坏或失效,选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给:- 为防止仪器损坏或失效,用额定电夺供电;- 为防止仪器损坏或失效,所有接线工作完成后方可供电。
·禁止在易燃气体附近使用:- 为防火、防爆或仪器损坏,禁止在有易燃、易爆气体,排方蒸气的场所中使用。
·严禁触及仪器内部:-- 为防止触电或燃烧,严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件,仪器内部有高电压、高温部件,非常危险!·严禁改动仪器:- 为防止事故或仪器失效,不禁改动仪器。
·保养:- 为防止触电,仪器报废或失效,只有本厂服务工程师可以更换部件;- 为保证仪器持续且安全使用,应定期保养,仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器;·清除显示器上的污渍请用软布或棉纸;·显示器易被划伤,禁止使用硬物体操作面板按键,否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表,它采用开关电源和表面贴装技术(SMT),因而仪表精致小巧,性能可靠。
特有的自诊断功能,自整定功能和智能控制功能,使操作者可能通过简单的操作而获得良好的效果。
主要特点:热电偶、热电阻、模拟量等多种信号自由输入,量程自由设置;软件调零满度,冷端单独测温,放大器自稳零,显示精度优于0.5%FS;模糊理论结合传统PID方法,控制快速平稳,先进的整定方案;输出可选:断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。
小精灵XR03CX中文说明书
使用手册
编号 1592020130
小精灵微型电子温控器
XR03CX – XR04CX
1. 目录
1. 目录_______________________________________________________________________________ 1 2. 注意事项 __________________________________________________________________________ 1 3. 概述_______________________________________________________________________________ 1 4. 控制调节原理______________________________________________________________________ 1 5. 融霜_______________________________________________________________________________ 1 6. 面板的键盘操作 ___________________________________________________________________ 1 7. 参数_______________________________________________________________________________ 2 8. 数字开关量输入(仅适用于 XR03CX) __________________________________________________ 2 9. 安装与固定 ________________________________________________________________________ 2 10. 电气连接 __________________________________________________________________________ 2 11. 如何使用编程钥匙 _________________________________________________________________ 2 12. 报警信号 __________________________________________________________________________ 2 13. 技术参数 __________________________________________________________________________ 3 14. 接线图 ____________________________________________________________________________ 3 15. 参数表及出厂设定值 _______________________________________________________________ 3
小精灵温度控制器XW60L RTC说明书
小精灵温度控制器XW60L RTC说明书小精灵温度控制器XW60L RTC说明书1:产品概述1.1 目的和范围该文档是针对小精灵温度控制器XW60L RTC的说明书,旨在提供产品的详细信息、使用说明和配置要求。
1.2 产品描述小精灵温度控制器XW60L RTC是一款专业的温度控制设备,具有高精度的温度测量和控制功能,广泛应用于工业和民用领域。
该温度控制器具有实时钟(RTC)功能,可进行时间控制和计时操作。
2:产品特性2.1 温度测量功能小精灵温度控制器XW60L RTC采用先进的温度传感技术,能够实时测量当前温度,并显示在液晶显示屏上。
2.2 温度控制功能该温度控制器通过接入外部温度控制装置,能够根据设定的温度范围自动控制温度。
2.3 实时钟功能小精灵温度控制器XW60L RTC内置实时钟芯片,可以提供准确的时间信息,并支持时间控制和计时操作。
2.4 用户界面该温度控制器提供直观的用户界面,通过按钮和液晶显示屏进行操作和显示。
3:配置要求3.1 电源要求小精灵温度控制器XW60L RTC采用DC 12V电源供电,用户需提供符合要求的电源接口。
3.2 外部控制装置为实现自动温度控制功能,用户需要连接外部的温度控制装置,并根据需要进行相应的配置。
3.3 设备安装用户应将温度控制器安装在干燥、通风良好的环境中,并注意保护设备免受震动和湿气的影响。
4:使用说明4.1 开机和关机将电源接口与DC 12V电源连接后,按下电源开关即可开机。
长按电源开关可进行关机操作。
4.2 温度测量开机后,温度控制器会自动进行温度测量,并将结果显示在液晶显示屏上。
4.3 温度控制设置用户可以通过菜单操作,设置温度控制的上限和下限,控制温度范围。
温度控制器会自动调节外部温度控制装置来维持温度在设定范围内。
4.4 实时钟设置在菜单操作中,用户可以设置时间和日期,并进行时间控制和计时操作。
5:附件本文档无附件。
6:法律名词及注释6.1 RTC(Real-Time Clock):实时钟,指用于提供准确时间信息的芯片或模块。
