CAD制图及图纸规范

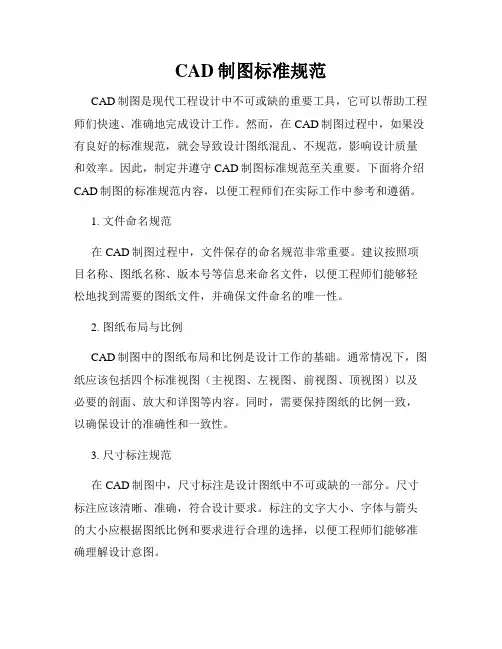

CAD制图标准规范
CAD制图标准规范CAD制图是现代工程设计中不可或缺的重要工具，它可以帮助工程师们快速、准确地完成设计工作。
然而，在CAD制图过程中，如果没有良好的标准规范，就会导致设计图纸混乱、不规范，影响设计质量和效率。
因此，制定并遵守CAD制图标准规范至关重要。
下面将介绍CAD制图的标准规范内容，以便工程师们在实际工作中参考和遵循。
1. 文件命名规范在CAD制图过程中，文件保存的命名规范非常重要。
建议按照项目名称、图纸名称、版本号等信息来命名文件，以便工程师们能够轻松地找到需要的图纸文件，并确保文件命名的唯一性。
2. 图纸布局与比例CAD制图中的图纸布局和比例是设计工作的基础。
通常情况下，图纸应该包括四个标准视图（主视图、左视图、前视图、顶视图）以及必要的剖面、放大和详图等内容。
同时，需要保持图纸的比例一致，以确保设计的准确性和一致性。
3. 尺寸标注规范在CAD制图中，尺寸标注是设计图纸中不可或缺的一部分。
尺寸标注应该清晰、准确，符合设计要求。
标注的文字大小、字体与箭头的大小应根据图纸比例和要求进行合理的选择，以便工程师们能够准确理解设计意图。
4. 图层管理规范图层管理在CAD制图中扮演着重要的角色。
工程师们应该根据图纸的不同内容和功能来设定不同的图层，并确保图层的命名规范、颜色和线型等属性设定合理，以便于后续的修改和编辑。
5. 符号与标准零件规范在CAD制图中，符号与标准零件的使用是设计的基础。
工程师们应该根据相关的标准规范来选择和使用符号与标准零件，以确保设计的准确性和符合度。
通过以上内容的介绍，希望工程师们能够重视CAD制图的标准规范，不断提高自身的制图水平和专业素养，以提高工程设计的质量和效率。
只有严格遵守CAD制图标准规范，才能够更好地完成设计任务，为工程建设的顺利进行提供保障。
CAD制图标准规范是工程设计工作中的基础和保障，希望工程师们能够切实遵守和落实。

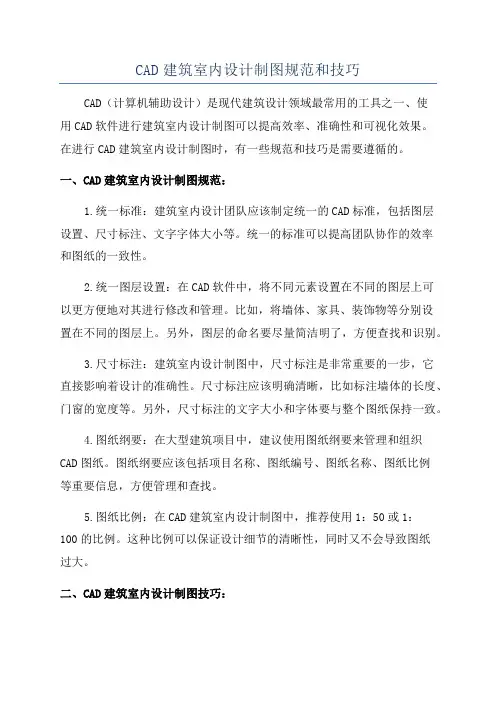

CAD建筑室内设计制图规范和技巧
CAD建筑室内设计制图规范和技巧CAD（计算机辅助设计）是现代建筑设计领域最常用的工具之一、使用CAD软件进行建筑室内设计制图可以提高效率、准确性和可视化效果。
在进行CAD建筑室内设计制图时，有一些规范和技巧是需要遵循的。
一、CAD建筑室内设计制图规范：1.统一标准：建筑室内设计团队应该制定统一的CAD标准，包括图层设置、尺寸标注、文字字体大小等。
统一的标准可以提高团队协作的效率和图纸的一致性。
2.统一图层设置：在CAD软件中，将不同元素设置在不同的图层上可以更方便地对其进行修改和管理。
比如，将墙体、家具、装饰物等分别设置在不同的图层上。
另外，图层的命名要尽量简洁明了，方便查找和识别。
3.尺寸标注：建筑室内设计制图中，尺寸标注是非常重要的一步，它直接影响着设计的准确性。
尺寸标注应该明确清晰，比如标注墙体的长度、门窗的宽度等。
另外，尺寸标注的文字大小和字体要与整个图纸保持一致。
4.图纸纲要：在大型建筑项目中，建议使用图纸纲要来管理和组织CAD图纸。
图纸纲要应该包括项目名称、图纸编号、图纸名称、图纸比例等重要信息，方便管理和查找。
5.图纸比例：在CAD建筑室内设计制图中，推荐使用1：50或1：100的比例。
这种比例可以保证设计细节的清晰性，同时又不会导致图纸过大。
二、CAD建筑室内设计制图技巧：1.使用图块功能：将常用的家具、装饰物等元素制作成图块，能够节省绘制时间，并且可以保持设计的一致性。
在需要使用这些元素时，只需将相应的图块插入到图纸中即可。
2.引入参考图：在CAD建筑室内设计制图中，引入参考图是一种常见的技巧。
通过将现有的平面图或图片导入CAD中，可以更方便地进行设计定位和构思。
5.使用打印样式表：在打印图纸之前，建议使用打印样式表来调整图纸的打印效果。
打印样式表能够控制线型、颜色、填充等参数，以确保打印图纸的质量和可读性。
总结起来，CAD建筑室内设计制图规范和技巧对于提高设计效率和准确性非常重要。

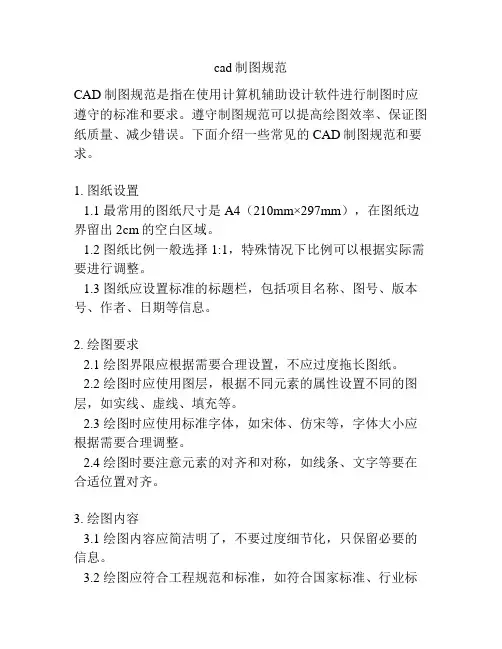

cad制图规范
cad制图规范CAD制图规范是指在使用计算机辅助设计软件进行制图时应遵守的标准和要求。
遵守制图规范可以提高绘图效率、保证图纸质量、减少错误。
下面介绍一些常见的CAD制图规范和要求。
1. 图纸设置1.1 最常用的图纸尺寸是A4（210mm×297mm），在图纸边界留出2cm的空白区域。
1.2 图纸比例一般选择1:1，特殊情况下比例可以根据实际需要进行调整。
1.3 图纸应设置标准的标题栏，包括项目名称、图号、版本号、作者、日期等信息。
2. 绘图要求2.1 绘图界限应根据需要合理设置，不应过度拖长图纸。
2.2 绘图时应使用图层，根据不同元素的属性设置不同的图层，如实线、虚线、填充等。
2.3 绘图时应使用标准字体，如宋体、仿宋等，字体大小应根据需要合理调整。
2.4 绘图时要注意元素的对齐和对称，如线条、文字等要在合适位置对齐。
3. 绘图内容3.1 绘图内容应简洁明了，不要过度细节化，只保留必要的信息。
3.2 绘图应符合工程规范和标准，如符合国家标准、行业标准等。
3.3 绘图中的文字应能清晰辨认，字体大小应适中，且与图纸比例协调。
3.4 绘图中的图形应准确无误，要确保各线段和角度精确。
4. 图块和图例4.1 图块是一种可以重复使用的图形元素，可以提高绘图效率。
在制图时应尽量使用图块。
4.2 图例是一种用于解释图纸中符号或图形含义的说明，应清晰明了，符合工程规范要求。
5. 标注和尺寸5.1 绘图时应标注出关键尺寸，如长度、宽度、半径等，以确保图纸上的尺寸是准确可靠的。
5.2 尺寸标注应符合工程规范，标注线不应与几何图形重合，标注文字应清晰易读。
5.3 标注箭头应指向被标注要素，以便于理解图纸中各个元素之间的关系。
以上是关于CAD制图规范的一些基本要求，具体规范可以根据不同行业和工程要求进行调整和补充。
遵守这些规范可以提高CAD制图的质量和效率，减少错误和疏漏，保障设计的准确性和可靠性。

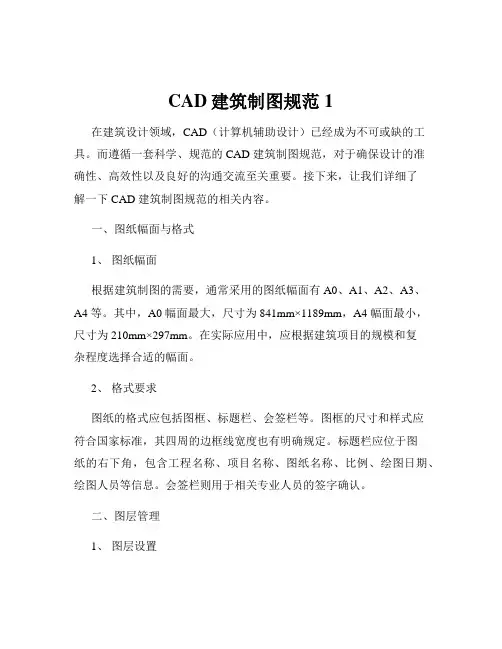

CAD建筑制图规范1
CAD建筑制图规范1在建筑设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
而遵循一套科学、规范的 CAD 建筑制图规范，对于确保设计的准确性、高效性以及良好的沟通交流至关重要。
接下来，让我们详细了解一下 CAD 建筑制图规范的相关内容。
一、图纸幅面与格式1、图纸幅面根据建筑制图的需要，通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。
其中，A0 幅面最大，尺寸为 841mm×1189mm，A4 幅面最小，尺寸为 210mm×297mm。
在实际应用中，应根据建筑项目的规模和复杂程度选择合适的幅面。
2、格式要求图纸的格式应包括图框、标题栏、会签栏等。
图框的尺寸和样式应符合国家标准，其四周的边框线宽度也有明确规定。
标题栏应位于图纸的右下角，包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
会签栏则用于相关专业人员的签字确认。
二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示，应合理设置图层。
常见的图层包括轴线、墙体、门窗、家具、标注等。
每个图层应赋予清晰明确的名称，并设置相应的颜色、线型和线宽。
2、图层特性颜色的选择应遵循一定的原则，以便区分不同的图形元素。
例如，轴线通常用红色表示，墙体用白色，门窗用蓝色等。
线型包括实线、虚线、点划线等，应根据图形元素的性质进行选择。
线宽则用于区分不同重要程度的线条，如粗线表示主要轮廓，细线表示次要细节。
三、字体与文字标注1、字体选择在 CAD 建筑制图中，应使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和实际需要进行选择，一般来说，标注文字的高度不应小于 25mm。
2、文字标注文字标注应准确、清晰、简洁，表达出设计意图和相关信息。
标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。
尺寸标注应遵循国家标准的规定，尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。
标高标注应以米为单位，并精确到小数点后三位。

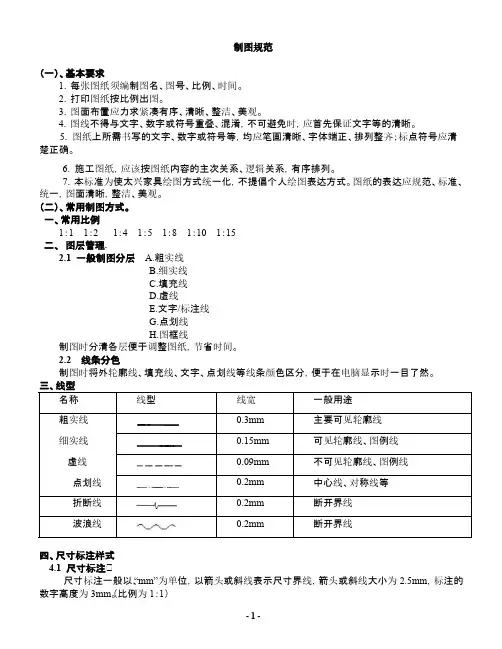

CAD制图规范
制图规范（一）、基本要求1．每张图纸须编制图名、图号、比例、时间。
2．打印图纸按比例出图。
3．图面布置应力求紧凑有序、清晰、整洁、美观。
4．图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
5. 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
6. 施工图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。
7．本标准为使太兴家具绘图方式统一化，不提倡个人绘图表达方式。
图纸的表达应规范、标准、统一，图面清晰，整洁、美观。
（二）、常用制图方式。
一、常用比例1：1 1：2 1：4 1：5 1：8 1：10 1：15二、图层管理.2.1 一般制图分层 A.粗实线B.细实线C.填充线D.虚线E.文字/标注线G.点划线H.图框线制图时分清各层便于调整图纸，节省时间。
2.2 线条分色制图时将外轮廓线、填充线、文字、点划线等线条颜色区分，便于在电脑显示时一目了然。
三、线型名称线型线宽一般用途粗实线0.3mm主要可见轮廓线细实线0.15mm可见轮廓线、图例线虚线0.09mm不可见轮廓线、图例线点划线0.2mm中心线、对称线等折断线0.2mm断开界线波浪线0.2mm断开界线四、尺寸标注样式4.1 尺寸标注 尺寸标注一般以、“mm”为单位，以箭头或斜线表示尺寸界线，箭头或斜线大小为2.5mm，标注的数字高度为3mm。
（比例为1：1）4.2 文字标注文字一般采用工程字“宋体”“楷体”“simplex8”等， 字高一般为5mm 。
（比例为1：1）4.3 基本准则1.部件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
，以mm 为单位时，不需标注计量单位的代号或名称，如采用其他单位，侧必须注明相应的计量单位的代号或名称。
2．图样中所标注的尺寸为该图样所标部件的最后完工尺寸，否则应另加说明。
3. 部件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
制图规范CAD图纸规范要求
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。
图面多少可根据图面内容的丰富程度来确定，以 A3 打印出来层次分明又不稀疏为原则。
3.1 插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。
3.2 注意剖视方向，索引符号指示方向应与剖视方向一致。
3.3 平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4 同一幅图中，索引序号不得重复。
第 1 页3.5 文件完成后，必须将多余图块及设置清除，确保文件空间为最小。
3.6 检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7 图面与图框内框竖线之间应留一定的距离。
3.8 确保画面均衡、美观、各视图间应按照对应的原则排版。
4.1 最外总体尺寸；中间结构尺寸；最内功能尺寸。
4.2 等分尺寸与总体尺寸必须相等，必要时可用 EQ 表示。
4.3 所有标准应在图纸空间视口内以 1- 1 的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
4.4 门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5 尺寸标注严禁炸开；严禁小数点。
详见《材料填充图例》6.1 图纸目录6.2 设计说明(天花平面图、墙体定位图、地材铺装图、立面索引图)(包含剖面图、大样图)以楼层从下至上为排序原则；每一个楼层图纸挨次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→ 区域天花布置图→ (区域立面索引图)→立面图→详图。
[注：如有总平面的(立面索引图)时，无需(区域立面索引图) 重复索引。
]一层平面布置图1L-P-01一层立面索引图1L-P-02一层墙体定位图1L-P-03一层天花布置图1L-P-04一层灯具定位图灯具定位)1L-P-05 (如有区域平面部份时，无需总平面一层地材铺装图1L-P-06一层××平面及天花布置图 1L-PM01 1L-PM02第 3 页一层××立面图-01、-02 1L-E-01一层××立面图-03、-04 1L-E-02[注：详图部份根据图纸阶段而定]一层××剖面大样图 1L-D-01……二层平面布置图2L-P-01二层立面索引图2L-P-02二层墙体定位图2L-P-03二层天花布置图2L-P-04二层墙体定位图2L-P-05二层地材铺装图2L-P-06……装饰图纸(平面，立面，剖面，公共节点)；打孔装订。
CAD最全的制图规范技巧（大院告诉你图是怎么画出来的）
CAD最全的制图规范技巧（⼤院告诉你图是怎么画出来的）制图规范制图基本规定--图纸幅⾯和格式《技术制图图纸幅⾯和格式》（GB/T 14689－1993）对图纸幅⾯和格式作了规定。
1、图纸幅⾯尺⼨图纸幅⾯尺⼨是指绘制图样所采⽤的纸张的⼤⼩规格。
为了便于管理和合理使⽤纸张，绘制图样时应优先采⽤表1－1所规定的基本幅⾯。
表1－1 图纸基本图⾯尺⼨必要时也允许选⽤与基本幅⾯短边成正整数倍增加的加长幅⾯。
图1－1中，粗实线所⽰为基本幅⾯，细实线和虚线所⽰为加长幅⾯。
图1－1 图纸幅⾯2、图框格式格式分留装订边（图1－2a）和不留装订边（图1－2b）两种，但同⼀产品的图样只能采⽤同⼀种格式，并均应画出图框线及标题栏。
（a）留有装订边的图纸格式（b）不留装订边的图纸格式图1－2 图纸格式图框线⽤粗实线绘制，⼀般情况标题栏位于图纸右下⾓，也允许位于图纸右上⾓。
标题栏中⽂字书写⽅向即为看图⽅向。
标题栏的基本要求、内容、尺⼨和格式在国家标准GB/T 10609.1-1989《技术制图标题栏》中有详细规定，各设计单位根据各⾃需求格式亦有变化，这⾥不作介绍。
在学习本课程时可暂⽤图1-3所⽰格式。
（a）零件图⽤（b）装配图⽤图1－3 学习⽤标题栏格式制图基本规定--⽐例《技术制图⽐例》GB/T 14690－1993对⽐例的选⽤作了规定。
1、⽐例的概念⽐例为图样中机件要素的线性尺⼨与实际机件相应要素的线性尺⼨之⽐。
2、⽐例的选⽤绘制图样时应优先选取表1－2中所规定的⽐例。
表1-2 ⽐例系列表1-3 必要时允许采⽤的规定⽐例3、⽐例的标注绘制同⼀物体的各视图时，应采⽤相同⽐例，并将采⽤的⽐例统⼀填写在标题栏的"⽐例"项内。
当某视图须采⽤不同⽐例绘制时，可在视图名称的下⽅进⾏标注，如：。
制图基本规定--字体《技术制图字体》GB/T 14691－1993规定了图样中汉字、数字、字母的书写格式。
1、基本要求图样中书写字体必须做到：字体端正、笔划清楚、间隔均匀、排列整齐。
制图规范CAD图纸规范要求
目录 一、总则 1、工作目标 2、工作范围 3、工作风格 二、制图 1、制图规范 2、图纸目录 3、图纸深度 4、图纸字体 5、图纸版本及修改标志 7、图纸幅面 8、图层及文件交换格式 9、补充说明 一、总 则 工作目标 1.1规范化——有效提高建筑设计的工作质量； 1.2标准化——提高建筑设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 工作范围 本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图 及软件开发。 工作风格 本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的 表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制：
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立 面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室 结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
Romans.shx 3.0mm 0.8 注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧。字高为打印出图后的高度。 5、图纸版本及修改标记 5.1图纸版本 图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。 5.1.1施工图版本号 第一次出图版本号为0 第二次修改图版本号为1 第三次修改图版本号为2 5.1.2方案图或报批图等非施工用图版本号 第一次图版本号为A 第二次图版本号为B 第三次图版本号为C 5.2图面修改标记 图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号，如下图。 简单或单一修改仍使用变更通知单。 6、图纸幅面 6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。图框文件放在单位的计算机网络服 务器上（具体位置\\server1\software\standard\bord）。 图纸尺寸规格 表2 图纸种类 图纸宽度（mm）

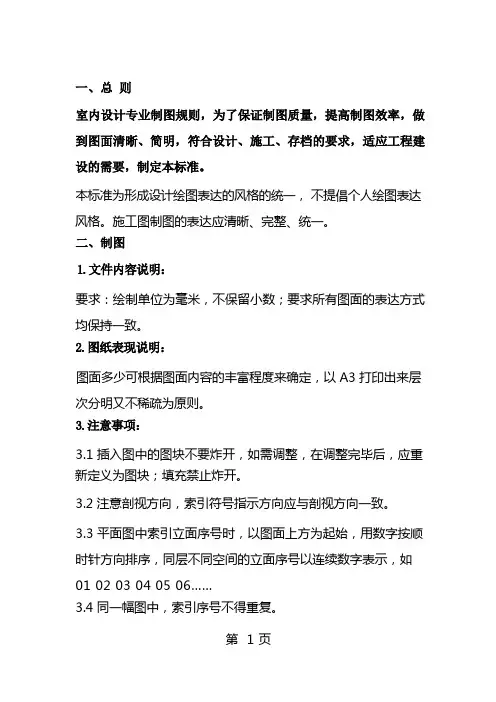

制图规范CAD图纸规范要求
一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。
2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。
3.2注意剖视方向，索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复。
3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。
3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3.8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明：4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开；严禁小数点。
5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）6.3.2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
CAD建筑制图的规范及技巧
CAD建筑制图的规范及技巧在建筑设计领域，CAD（计算机辅助设计）建筑制图已经成为不可或缺的工具。
准确、清晰、规范的 CAD 建筑制图不仅能够提高设计效率，还能有效地传达设计意图，减少误解和错误。
接下来，让我们一起深入了解 CAD 建筑制图的规范及技巧。
一、CAD 建筑制图的规范1、图层管理图层的合理设置和管理是 CAD 制图规范的重要基础。
不同的建筑元素，如墙体、门窗、家具等，应分别放置在不同的图层中，并赋予明确的名称和属性。
这样可以方便地控制图形的显示和编辑，提高工作效率，同时也使图形更加清晰易读。
例如，墙体图层可以设置为实线、较粗的线条，门窗图层可以设置为虚线、较细的线条。
在打印或输出图纸时，还可以根据需要选择显示或隐藏某些图层。
2、线型与线宽正确使用线型和线宽能够增强图纸的表现力和可读性。
常见的线型包括实线、虚线、点划线等，每种线型都有其特定的用途。
例如，实线用于表示可见的轮廓线，虚线用于表示不可见的轮廓线，点划线用于表示中心线等。
线宽的设置也很关键，一般来说，墙体、柱子等重要的结构元素应使用较粗的线宽，而门窗、家具等次要元素则使用较细的线宽。
这样可以突出重点，使图纸层次分明。
3、文字标注文字标注是图纸中传达信息的重要手段。
标注的文字应清晰、准确、简洁，字体大小和样式应统一。
一般来说，标注的文字高度不宜过小，以保证清晰可读。
在标注尺寸时，应遵循国家标准和行业规范，尺寸数字应水平放置，字头朝上。
同时，还应注明尺寸的单位和精度。
4、比例与尺寸在绘制 CAD 建筑图时，应根据实际情况选择合适的比例。
常用的比例有 1:50、1:100、1:200 等。
比例的选择应考虑图纸的用途和表达的详细程度。
尺寸标注应准确无误，且与实际尺寸成比例关系。
在标注尺寸时，应注意标注的起点和终点，以及尺寸线的位置和方向。
5、图形布局图纸的布局应合理美观，图框、标题栏、图例等应齐全规范。
图形在图纸中的位置应适中，四周应留有足够的空白，以便于装订和查看。
CAD工程制图的基本规范与要点
CAD工程制图的基本规范与要点CAD工程制图是一种数字化的制图方式，广泛应用于机械、建筑、电子等领域。
它能够精确地呈现设计师的想法和构图，并提供出色的技术支持。
为了使CAD工程制图更加规范和标准化，我们需要遵循一些基本规范与要点。
首先，布局规范是CAD工程制图的重要组成部分。
在开始制图之前，我们需要规划好整个图纸的布局，保证其具备良好的可读性和解读性。
通常情况下，我们可以将CAD图纸分为三个主要部分：主视图、剖视图和细节视图。
主视图用于展示设计对象的主要外形和结构；剖视图则用于展示设计对象的内部和部分结构；而细节视图则用于展示一些局部细节或特殊结构。
其次，准确的尺寸标注也是CAD工程制图的关键要点之一。
在进行尺寸标注时，我们需要对设计对象进行仔细测量和计算，并根据设计需求选择合适的标注方式。
一般来说，我们可以使用注释尺寸、基线尺寸和链线尺寸等不同方式来标注尺寸。
在标注尺寸时，我们需要注意尺寸的准确性、清晰可读性和符号的规范使用。
此外，图层管理也是CAD工程制图中不可忽视的要点之一。
通过合理的图层管理，我们能够有效地控制图纸的展示效果和信息呈现。
常用的图层包括构造图层、尺寸图层、注释图层、隐藏图层等。
我们可以合理地将不同的元素分配到不同的图层上，并通过图层的显示和隐藏来控制图纸的呈现效果。
此外，符号和标识的正确使用也是CAD工程制图的重要方面。
在制图过程中，我们需要根据相关标准选择合适的符号和标识，并确保其正确应用和解读。
常见的符号和标识包括材料符号、焊接符号、表面粗糙度符号等。
通过正确应用这些符号和标识，我们能够更加准确地传达设计意图和要求。
最后，文件管理与输出也是CAD工程制图中不可忽视的要点。
在制图过程中，我们需要及时保存和备份设计文件，并合理地进行版本管理和文件命名。
同时，在输出图纸时，我们需要选择合适的图纸尺寸和打印比例，并注意打印质量和纸张布局的合理性。
综上所述，CAD工程制图的基本规范与要点主要包括布局规范、尺寸标注、图层管理、符号和标识的正确使用以及文件管理与输出等方面。
CAD制图标准规范
CAD制图标准规范关键信息项：1、绘图单位及精度单位：＿___________________________精度：＿___________________________2、图层设置规范图层名称：＿___________________________颜色：＿___________________________线型：＿___________________________线宽：＿___________________________3、字体及标注样式字体样式：＿___________________________字高：＿___________________________标注样式：＿___________________________标注比例：＿___________________________ 4、图框及标题栏图框格式：＿___________________________标题栏内容：＿___________________________5、图形比例常用比例：＿___________________________特殊比例处理方式：＿___________________________6、打印输出设置纸张尺寸：＿___________________________打印质量：＿___________________________打印颜色：＿___________________________11 绘图单位及精度111 绘图单位应统一设置为具体单位，例如毫米（mm）。
112 绘图精度应根据具体项目要求确定，一般情况下，长度精度设置为小数点后X位，角度精度设置为小数点后X位。
12 图层设置规范121 图层名称应具有明确的含义，便于识别和管理，例如“轮廓线层”“中心线层”“标注层”等。
122 每个图层应设置特定的颜色，颜色选择应符合行业标准或项目约定，避免颜色过于相似导致混淆。
2024年CAD施工图制图规范课件
包括建筑细部构造、材料做法、尺寸标注、 标高、索引符号等。
比例适当
根据细部构造的复杂程度和表达需要，选择 合适的比例。
2024/2/28
表达清晰
详图应准确表达建筑细部的构造和做法，方 便施工人员理解和实施。
标注完整
应包括必要的尺寸、标高、索引符号等，方 便查找和定位。
23
大样图内容组成及要求
材料标注
标明各部位或构件所使用的材料名称、规格和型 号等。
连接方式标注
清晰标注各部位或构件之间的连接方式，如焊接 、螺栓连接等。
26
06
CAD施工图输出与打 印规范
2024/2/28
27
输出文件格式选择及设置
常用输出文件格式
DWG、DXF、PDF
DWG
AutoCAD原生格式，包含所 有图层、线型、文字等信息 。
2024/2/28
9
文字注释及字体规范
文字内容
准确、简洁地表达图形元素的名称、规格、数 量等信息。
字体选择
使用标准字体，确保文字在不同平台和设备上 显示一致。
2024/2/28
字号与字高
根据图形比例和文字重要性设置合适的字号和字高，保证文字清晰可读。
10
符号与图标使用规范
符号选择
使用规定的符号表示不同类型的图形元素， 如门、窗、设备等。
2024/2/28
01
室内设施如家具、电器等应用细实线表示，并注明 设施的编号、名称和尺寸。
02
室外设施如道路、绿化等应用细实线表示，并注明 设施的编号、名称和尺寸。
03
标注室内外高差、楼层高度等关键尺寸信息。
15
平面图标注规范
2024/2/28
工程制图cad图纸规范
工程制图cad图纸规范在工程设计中，制图是必不可少的一项工作。
而CAD图纸作为一种制图形式，在工程设计领域中得到了广泛地应用。
然而，在绘制CAD图纸时，是否遵循规范，是否规范化，直接影响着工程设计的成效和效率。
因此，本文主要介绍工程制图CAD图纸规范。
一、CAD图纸规范化的意义1.减少错误率按照规范绘图，可以有效地减少错误率，使得CAD图纸设计更加精准，避免图纸设计中出现不必要的失误。
2.提高效率规范化绘图能够提高绘图的效率，使得设计人员的工作更加有条理，领会CAD技术的精髓，快速地完成工作。
3.汇报工作规范化的CAD图纸能够更好的展示工作成果，能够与他人分享自己的思路，让工作人员更好地交流。
二、CAD图纸规范需要注意的点1.标准图框的使用在CAD图纸设计中，标准图框是非常重要的一个元素，可以为设计人员提供指引，使得设计更加的规范化。
在选择标准图框时，需要考虑设计的尺寸、纸张的大小以及公司规定。
2.图形的比例CAD图纸中的图形按照实际尺寸绘制，应当符合规范的比例。
通常，设计人员应该根据纸张的大小和实际图形大小来决定图形的比例。
3.符号和注释符号及注释是CAD图纸设计中非常重要的部分。
在符号设计中，可以借鉴相应国家或国际标准；在注释设计中，应注明例图、文字或符号的解释。
4.标准线的应用在CAD图纸设计中，标准线的应用具有非常重要的意义。
合理使用标准线可以使图纸看起来更加整洁，便于查看和理解。
三、CAD图纸规范化的方法1.制定标准化图框标准化图框能够为CAD图纸的绘制提供一个标准的模板，使得设计人员无需再次生成，方便快捷且规范化。
2.制定设计规范制定设计规范包括符号设计规范、注释规范、标准线设计规范等。
这些规范可以明确标高线、尺寸线、破折线、箭头等设计要素的设计规范。
3.使用CAD图层的规范设置在绘制CAD图纸时，应按照图纸制定相应的CAD图层，使用相应的线型及线宽等，清晰明了并易于打印。
四、总结工程制图CAD图纸规范的意义在于减少错误率、提高效率和更好的展示工作成果。
建筑工程CAD制图规范(2024)
2024/1/29
7
常见问题及解决方法
图层管理混乱
合理设置图层，遵循一定的命名规则，方便图层 的管理和查找。
图形比例失调
在绘制图形时，注意保持适当的比例关系，避免 出现比例失调的情况。
ABCD
2024/1/29
字体和标注不规范
统一使用规定的字体和标注样式，保证图纸的规 范性。
忽视打印输出效果
在制图过程中要考虑打印输出的效果，合理设置 打印参数，确保图纸的清晰度和可读性。
建筑工程CAD制图规 范
2024/1/29
1
• CAD制图基本概念与原则 • 建筑工程CAD制图基础设置 • 建筑工程各类图纸绘制要点 • 建筑工程CAD制图中的协作与沟
通
2024/1/29
目录
2
• 建筑工程CAD制图审核与修改流 程
• 总结：提高建筑工程CAD制图水 平
目录
2024/1/29
3
制定明确的反馈流程和时间节点，确保审核 人员能够及时将修改意见反馈给制图人员。
执行情况回顾
定期对修改意见反馈机制的执行情况进行回 顾和总结，发现问题及时进行调整和改进。
2024/1/29
32
持续改进，提高制图质量
加强培训和学习
定期组织制图人员进行CAD制图规范和技能的培训和学习，提高制图 人员的专业水平。
03
线型、线宽使用不规范，导致图纸难以辨认
28
审核过程中常见问题及处理方法
文字标注不清晰，字体大小不合适
尺寸标注错误或遗漏
2024/1/29
图框、标题栏等不完整或格式不正确
29
审核过程中常见问题及处理方法
01 处理方法
02
CAD制图规范与标准
CAD制图规范与标准CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制图的技术。
在进行CAD制图时，遵守一定的规范和标准非常重要，这有助于提高制图的质量、减少错误并提高工作效率。
本文将介绍一些常用的CAD制图规范和标准，帮助读者更好地使用CAD软件。
1. 图纸布局在进行CAD制图时，良好的图纸布局可以让信息更清晰，便于阅读和理解。
通常，图纸的标题位置应在图纸的右下角，包括图名、比例、绘图者姓名等信息。
此外，图纸中的主要视图（如平面图、正视图、剖视图等）应在图纸的中央位置，并按照一定的规则排列，便于查找和比较。
2. 图纸尺寸与比例图纸的尺寸和比例是CAD制图的重要方面。
通常，图纸的标准尺寸有A0、A1、A2、A3和A4等。
选取合适的图纸尺寸可以使信息布局更合理，并方便后续的制图工作。
同时，制图时需要选择适当的比例，如1:1、1:2、1:5等，以便绘制出相应大小的图纸。
3. 图层与线型图层和线型的设置是CAD制图中的关键。
通过合理设置图层，可以将不同类型的图元分层显示，方便后续的编辑和管理。
同时，使用合适的线型可以使图纸更具表现力和美观性。
常见的线型有实线、虚线、点线等，可以根据需要进行选择和调整。
4. 尺寸标注与注释尺寸标注和注释在CAD制图中起到重要的作用。
尺寸标注可以清晰地表示图形的大小和位置，帮助读者准确理解绘图意图。
在进行尺寸标注时，应选择合适的标注样式，并遵守一定的标注规则，如箭头方向、字体大小等。
另外，注释的添加可以进一步说明图纸中的特定信息，如材料、工序等，提高图纸的完整性和可读性。
5. 图形符号与图例在CAD制图中，图形符号和图例的正确使用非常重要。
图形符号可以代表特定的元素或功能，如电气符号、水暖符号等，方便读者理解图纸所表示的内容。
图例则是对图纸中使用的符号、颜色、线型等进行解释和说明，使读者能够更快地了解图纸的含义和用途。
6. 文件命名与存储良好的文件命名和存储习惯可以提高CAD制图的整体管理效率。
2024年CAD制图标准与规范课件
案例二
制药工艺流程图绘制。涉及工艺流程的分 析与优化、设备布局与管道设计等方面的 内容。
2024/2/28
案例三
食品加工工艺流程图绘制。涵盖食品加工 设备的图形表示、工艺流程的简化与优化
等内容的介绍。
30
谢谢
2024/2/28
THANKS
31
其他软件
如CATIA、Pro/Engineer等 ，也在特定领域有着广泛的 应用。
2024/2/28
6
2024/2/28
02
CAD制图标准
CHAPTER
7
国家标准《CAD工程制图规则》
比例
规定了图纸比例，包括原值比 例、放大比例和缩小比例。
图线
规定了图线的种类、线型、线 宽及其一般应用。
图纸幅面及格式
标注比例与实际不符
应确保标注比例与绘图比例一致，避免因比例错误导 致误解或误导。
2024/2/28
23
文字标注问题
文字样式不统一
应采用统一的文字样式和字体，确保文字标注 的一致性和可读性。
文字大小不合适
应根据图形大小和比例，选择合适的文字大小 ，确保文字清晰易读。
2024/2/28
文字位置不合理
应将文字标注放置在合适的位置，避免遮挡图形元素或影响整体美观。
2024/2/28
13
图线及颜色
图线
图线的宽度应根据图形的大小和复杂程 度，在下列数值中选择：0.18mm、 0.25mm、0.35mm、0.5mm、0.7mm 、1mm、1.4mm、2mm。在CAD制图 中，通常采用两种线宽，即粗线和细线 。粗线的宽度一般取细线的两倍。
VS
颜色
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图纸规范
为加强设计人员制图的规范化管理，提高设计质量和标准，强化研究所的精品意识，根据现阶段装饰行业的实际情况，遵循建筑制图规范的原则，特制定本图纸规范。
一、图纸内容要求
（一）图纸排列顺序
为了使设计师能够较好地向甲方表达其设计意图，又使施工者有较完整的施工依据，减少施工中的变更、拆改项目，提高有效工作时间，因此要求设计师必须图纸齐全，排列有序（按以下顺序排列）。
⑴封面（按设计院统一制作的模板打印）
⑵目录（按设计院统一制作的模板打印）
⑶工程概况
⑷设计说明
⑸装饰工程项目表（按设计院统一制作的模板打印）
⑹施工图纸（总平面图、总天花平面图、平面、天花、立面、大样详图等）
（二）图纸的内容要求
利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。
设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；正投影制图要求使用专业的绘图软件工具，在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。
因为这类图纸是以明确的线条，描绘建筑内部或者外部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。
1.封面（按设计院统一制作的模板打印）
2.图纸目录
图纸目录必须标有正投影图的图号、图名及备注。
图名是按图纸编排顺序，从第一页施工图开始编号。
3.工程概况
工程概况内容应反映出建筑工地的大体格局、工程地址、设计部门、工艺级别、设计风格等。
4.设计说明
5.装饰工程项目表
必须标明装饰工程涉及的每个空间的顶面、墙面、地面、家具、踢脚、门窗、及套和装饰工程的外部装饰的材质、品牌、规格、颜色，以便甲方及观者对装饰工程的主材及建议的色彩、配饰思路更清晰。
6.施工图纸：
（1）平面布置图
A. 平面图应在建筑物的门、窗洞口处，水平剖切俯视。
图内应包括剖切面及投影方向可见的构造。
B. 平面图须注清立面标识、房间名称、地面材料（包括材料尺寸、规格，边长≥450的材料应画准排砖位置）、主要家具及家电平面布置图（电视、冰箱、洗衣机、空调等）。
（2）天花平面图
A.天花平面图为实际施工后的镜像。
B.必须标有天花的细部尺寸、标高及所使用的材料名称。
C.要在图上标明灯具的位置，并标明灯的名称或灯具图例。
D.木做及复杂造型顶或其他复杂造型，应有剖切图，并标明剖切位置。
（3）立面图
A.各种立面图应按正投影原理所绘制。
B.立面图应包括投影方向可见的建筑、家具、家电等的外轮廓线和构造图、
墙面做法、材料做法及细部尺寸。
C.各种立面图尚不能表达清楚的要做剖切图。
剖切图的剖切位，应根据图
纸的用途或设计的深度选择能反映全貌特征以及有代表性的部位剖切。
D.剖切图包括剖切面和投影方向可见的施工构造、材料及尺寸标注。
（4）电位图
A. 电位走线只需标明开关与灯位的控制关系，线型宜用细圆弧线（也可适当用中圆弧线），各种强弱电的插座走线不需标明；
B. 要有详细的开关（一联、二联、多联）、电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明标高）。
（5）装饰详图及大样
A.门窗、家具等制作部分的平、立、剖面图。
B.家具图制作部分必须有平、立、剖面图，家具立面图要有拉手位置示意
图。
C.图样中某一部分或构造，需要重点索引节点详图；踢脚板、垭口、门窗
套等可看情况适当有剖切图。
（三）图纸具体要求
1. 图纸设计必须符合施工规范要求，必须具有可施工性。
2. 所有施工图必须标明比例。
3. 利用正投影原理绘制的图纸严禁铅笔和徒手绘图。
4. 手写的说明性文字需要使用仿宋体或标宋字。
二、图纸规范要求
（一）图幅大小：有A0、A1、A2、A3、A4、五种。
（二）比例：平面1：100（1：150），大样1：20（1：30）
楼梯1：50（1：60），单元平面1：50，节点大样1：20（1：30）等，其他可视情况而定。
（三）线型、宽度及各种线型的运用：
1.粗实线：A2（0.4—0.5mm）；A3（0.3—0.4mm）；A4（0.25—0.3mm）；
用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线；立面图的外轮廓线、剖切符号、详图符号、图面标志及标志等（地平线依次用0.6mm、
0.4mm、0.3mm粗实线）。
2.中实线：A2（0.35mm）；A3（0.25mm）；A4（0.25mm）；
用于平、立、剖面图及详图中物体的主要结构轮廓。
3.细实线：A2（0.20mm）；A3（0.15mm）；A4（0.15mm）；
用于平、立、剖面图中可见的次要结构轮廓线，标注尺寸线、折断线（不需画全的断开界限）、引出线（用于对各种需要说明的部位详细说明）、图例线、索引图标、标高图标等。
4.细虚线：A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；
家具图中不可见的隔板，门窗的开启方式及图例线等。
5.点划线A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；
用于中心线、对称线、定位轴线；
6.辅助实线A2（0.05mm）；A3（0.03mm）；A4（0.03mm）；
用于地面填充、玻璃纹理填充等。
（四）文字：
1. 图纸中总说明文字，字高600mm，宽0.8，用仿宋体；图名字体为仿宋，字体高500-700mm，宽0.9；
2. 文字标注用仿宋体，字高350mm，宽0.7，不放在引线的横线上方；
3. 数字标注用Tssdeng.shx英文或仿宋字体；
4．图形下图名字高550mm，图内文字注释字高350mm；
5．图框内图纸名称字高500mm，项目名称、工程名称等字高400mm，设计人、校对人等文字字高350mm。
（五）尺寸标注：
1. 尺寸线及尺寸界限应以细实线绘制，尺寸起止符号的斜短线应以中粗线绘制，长度为200-300mm，并与尺寸线右方向成45度角；
2. 尺寸线应与被标注长度平行，两端不宜超出尺寸界限，尺寸界限应与尺寸线垂直；
3. 尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸线数字如注写位置不够，可错开或引出注写；
4. 标注数字以毫米为单位，标注精度为整数。
5. 尺寸标注与标高标注在不同的方向位置，不允许交叉表示。
（六）标高表示方法：
1. 标高以室内地面作正负零位置，用于天花图中不同吊顶表面距地面高度的表示，用于平面图中室内地台、阳台、厨卫地面等不同高度的表示；
2. 标高以米为单位，其数字的小数点后保留3位数。
（七）详图索引标志：
1. 索引图、索引剖切图图标、定位轴线的圆用粗实线，直径800-1000mm；
2. 索引详图：圆用粗实线，直径1200mm，圆内横线用细实线绘制，索引详图圆内文字字高350
—400mm。
（八）引出线：
1. 对图形表达不完善的部位需要引出说明的线形。
引出线应采用细曲线，不应用直线；
2. 索引详图的引出线，应对准圆心；当同时索引几个相同部分时，各引出线应保持平行；
3. 多层构造引出线，必须通过被引的各层，并须保持垂直方向。
被引注说明的层次，需用小圆点（直径≤100mm）表示。
（九）其他：
1. 图纸名称的表示：应有图名、比例（字体高度是图名的一半），图名下面有粗实线（0.5mm）、细实线（0.2mm）两道线，长度与字体对齐，两线相距150mm；
2. 平面图中方向性图标：用于平面图中各立面的标识，放置在平面图的左或右下方。
注：1.此规范是在A2（1：100）的基础定制，所有字高、有些距离均为图内实际尺寸，线型宽度为图纸尺寸，望注意区分。
2. 其他图幅输出（例如A3的图纸），不必另设图层与线型，按图纸空间缩放打印即可（正规图纸不包括在内）。
. .。
