自动喷淋系统工作原理
自动喷淋系统工作原理及原理图
自动喷淋灭火联动系统(整理资料)自动喷水灭火属于固定式灭火系统,是目前世界上较为广泛采用的一种固定式消防设施,它具有价格低廉、灭火效率高等特点。
能在火灾发生后,自动地进行喷水灭火,并能在喷水灭火的同时发出警报。
在一些发达国家的消防规范中,几乎所有的建筑都要求使用自动喷水灭火系统。
在我国,随着建筑业的快速发展及消防法规的逐步完善,自动喷水灭火系统也得到了广泛的应用。
1.自动喷水灭火系统的分类(1) 湿式喷水灭火系统。
(2) 室内消防栓灭火系统。
(3) 干式喷水灭火系统。
(4) 干湿两用灭火系统。
(5) 预作用喷水灭火系统。
(6) 雨淋灭火系统。
(7) 水幕系统。
(8) 水喷雾灭火系统。
(9) 轻装简易系统。
(10) 泡沫雨淋系统。
(11) 大水滴(附加化学品)系统。
(12) 自动启动系统。
(下面以湿式喷水灭火系统为例,介绍其结构组成及工作原理。
)2.湿式自动喷水灭火系统的主要部件(1) 水箱:在正常状态下维持管网的压力,当火灾发生的初期给管网提供灭火用水。
(2) 水力警铃:用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中,是自动喷水灭火系统中的重要部件。
当火灾发生时,由报警阀流出带有一定压力的水驱动水力警铃报警。
警铃流量等于或大于一个喷头的流量时立即动作。
(3) 湿式报警阀:安装在总供水干管上,连接供水设备和配水管网,一般采用止面阀的形式。
当管网中有喷头喷水时,就破坏了阀门上下的平衡压力,使阀板开启接通水源和管网。
同时部分水流通过阀座上的环形槽,经信号管道送至水力警铃,发出音响报警信号。
(4) 消防水泵结合器:用于给消防车提供供水口。
(5) 火灾收信机(消防控制中心):在控制室内安装,用于接收系统传来的电信号及发出控制指令。
(6) 压力罐(未设置):用于自动启动消防水泵。
当管网中的水压过低时,与压力罐连接的压力开关发出信号给控制箱,控制箱接到信号后发出指令启动消防泵给管网增压。
当管网水压达到设定值后消防水泵停止供水。
自动喷淋工作原理
自动喷淋工作原理
自动喷淋系统是一种由水源供应、探测器、控制器和喷嘴组成的消防设备,其工作原理如下:
1. 水源供应:自动喷淋系统通常与供水系统相连。
水源可以是城市自来水或其他水源,通过管道输送到喷淋系统。
2. 探测器:自动喷淋系统中的探测器用于检测火灾。
常见的探测器包括烟雾探测器、温度探测器和火焰探测器。
当探测器触发报警时,信号将被传送给控制器。
3. 控制器:控制器是自动喷淋系统的核心部件,负责监控和控制整个系统的运行。
当探测器接收到火灾信号时,控制器将根据预先设定的参数启动喷淋系统。
4. 喷嘴:自动喷淋系统中的喷嘴是将水喷洒到火源或火源周围的部件。
喷嘴一般位于天花板上,具有特殊的设计,可以均匀分布水雾。
5. 喷淋过程:当控制器启动喷淋系统后,水流从供水管道通过管路输送到喷嘴。
当水流通过喷嘴时,会形成微小的水雾,覆盖火源或火源周围的区域。
水雾具有冷却和抑制火焰蔓延的作用。
6. 关闭喷淋:一旦火灾得到有效控制或被扑灭,控制器会停止向喷嘴供水,自动喷淋系统将自动关闭。
雨淋系统工作原理

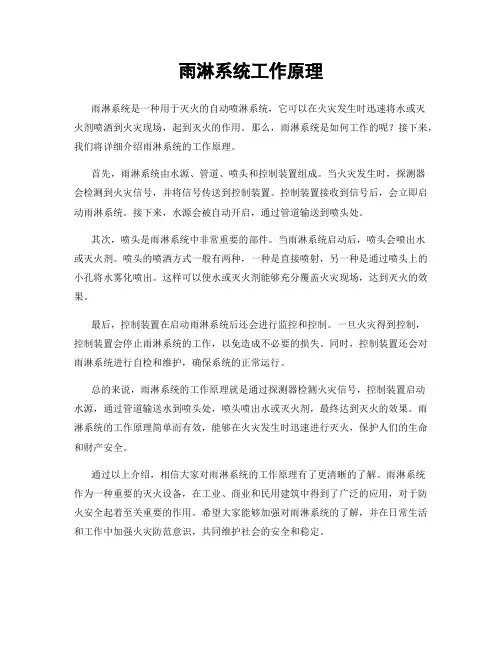

雨淋系统工作原理
雨淋系统是一种用于灭火的自动喷淋系统,它可以在火灾发生时迅速将水或灭
火剂喷洒到火灾现场,起到灭火的作用。
那么,雨淋系统是如何工作的呢?接下来,我们将详细介绍雨淋系统的工作原理。
首先,雨淋系统由水源、管道、喷头和控制装置组成。
当火灾发生时,探测器
会检测到火灾信号,并将信号传送到控制装置。
控制装置接收到信号后,会立即启动雨淋系统。
接下来,水源会被自动开启,通过管道输送到喷头处。
其次,喷头是雨淋系统中非常重要的部件。
当雨淋系统启动后,喷头会喷出水
或灭火剂。
喷头的喷洒方式一般有两种,一种是直接喷射,另一种是通过喷头上的小孔将水雾化喷出。
这样可以使水或灭火剂能够充分覆盖火灾现场,达到灭火的效果。
最后,控制装置在启动雨淋系统后还会进行监控和控制。
一旦火灾得到控制,
控制装置会停止雨淋系统的工作,以免造成不必要的损失。
同时,控制装置还会对雨淋系统进行自检和维护,确保系统的正常运行。
总的来说,雨淋系统的工作原理就是通过探测器检测火灾信号,控制装置启动
水源,通过管道输送水到喷头处,喷头喷出水或灭火剂,最终达到灭火的效果。
雨淋系统的工作原理简单而有效,能够在火灾发生时迅速进行灭火,保护人们的生命和财产安全。
通过以上介绍,相信大家对雨淋系统的工作原理有了更清晰的了解。
雨淋系统
作为一种重要的灭火设备,在工业、商业和民用建筑中得到了广泛的应用,对于防火安全起着至关重要的作用。
希望大家能够加强对雨淋系统的了解,并在日常生活和工作中加强火灾防范意识,共同维护社会的安全和稳定。
全自动道路降尘喷淋系统工作原理
全自动道路降尘喷淋系统工作原理全自动道路降尘喷淋系统工作原理,听起来就像是给道路上的小伙伴们穿上了一件“防尘外套”,让我们的出行更加清爽舒适。
那么,这个神奇的系统到底是怎么工作的呢?接下来,就让我来给大家揭开它神秘的面纱吧!我们要了解这个系统的基本构成。
全自动道路降尘喷淋系统主要由以下几个部分组成:喷淋头、水泵、水管、控制器等。
其中,喷淋头是用来喷洒水雾的,水泵是负责提供水源的,水管是将水从水源输送到喷淋头的,而控制器则是整个系统的“大脑”,负责控制各个部分的工作。
那么,这个系统是如何实现降尘功能的呢?其实,它的原理很简单:当空气中含有较多的灰尘颗粒时,控制器会根据预设的参数,自动控制水泵启动,将水从水管中输送到喷淋头。
在喷淋头的作用下,水雾与空气中的灰尘颗粒结合,形成细小的液滴,这些液滴会随着空气流动,将灰尘颗粒带到地面,从而达到降低道路扬尘的目的。
为了让大家更好地理解这个过程,我们可以把它比作一场“大扫除”。
当家里的地板上积了一层灰尘时,我们通常会打开吸尘器,让吸尘器的风扇高速旋转,将灰尘吸入吸尘器内部。
而全自动道路降尘喷淋系统就像是这个吸尘器,只不过它是用高压水雾来“扫除”道路上的灰尘。
这个系统并不是万能的。
有时候,即使有全自动道路降尘喷淋系统的存在,道路扬尘问题依然无法完全解决。
这是因为,道路扬尘的形成还受到很多其他因素的影响,比如风速、温度、湿度等。
因此,除了使用全自动道路降尘喷淋系统外,我们还需要采取其他措施,如定期清扫路面、减少施工现场扬尘等,才能真正做到有效降低道路扬尘。
全自动道路降尘喷淋系统作为一种环保、高效的降尘手段,已经在很多城市得到了广泛应用。
它不仅能够改善道路空气质量,提高市民的生活品质,还能有效减少因扬尘引起的呼吸道疾病等健康问题。
所以,让我们一起支持和关注全自动道路降尘喷淋系统的发展,为我们的城市创造一个更加美好的生活环境吧!。
全自动道路降尘喷淋系统工作原理
全自动道路降尘喷淋系统工作原理全自动道路降尘喷淋系统,这个名字听起来就很高级,有点像科幻电影里的场景。
其实,它就是用来清理道路上的灰尘和污垢的。
你知道吗?现在的道路可干净了,都是因为有了这个神奇的系统。
下面,我就来给大家详细介绍一下它的工作原理。
我们要了解一个概念,叫做“扬尘”。
扬尘是指地面上的灰尘和污垢在风的作用下被吹起的现象。
这种现象在城市里尤为严重,尤其是在高峰期,道路上的车辆越来越多,灰尘和污垢就会被搅得到处都是。
这些灰尘和污垢不仅影响了道路的美观,还可能对行人和驾驶员的健康造成危害。
那么,全自动道路降尘喷淋系统是怎么解决这个问题的呢?其实,它的原理很简单:通过高压水枪将水喷洒到道路上,形成一层水膜,从而减少空气中的扬尘。
当水膜干燥后,道路上的灰尘和污垢就会被带走,道路就会恢复干净整洁的样子。
这个系统由三个部分组成:喷淋装置、控制系统和过滤系统。
其中,喷淋装置是最重要的部分。
它由多个高压水枪组成,可以根据需要调整水流的大小和方向。
控制系统负责控制喷淋装置的工作,可以根据实际情况调整喷淋的时间和强度。
过滤系统则负责过滤掉喷淋过程中产生的杂质和有害物质,保证道路的清洁度。
现在,让我们来看看这个系统的工作过程吧。
控制系统会根据实时监测到的数据(比如PM2.5浓度等)来判断是否需要进行喷淋作业。
如果需要,控制系统就会发出指令,让喷淋装置开始工作。
过滤系统也会启动,确保喷淋过程中产生的杂质和有害物质不会对环境造成污染。
在喷淋过程中,高压水枪会不断地向路面喷洒水雾。
这些水雾会在空中形成一层薄薄的水膜,有效地减少了扬尘的产生。
当水膜干燥后,道路上的灰尘和污垢就会被带走,道路就会恢复干净整洁的样子。
全自动道路降尘喷淋系统是一个非常有效的清洁工具。
它利用现代科技手段,解决了城市道路扬尘问题,提高了道路的清洁度和美观度。
而且,这个系统还具有一定的节能环保特点,可以节约水资源的同时减少空气污染。
所以呢,我们应该大力支持和推广这个系统,让它成为我们生活中不可或缺的一部分。
自动喷淋工作原理

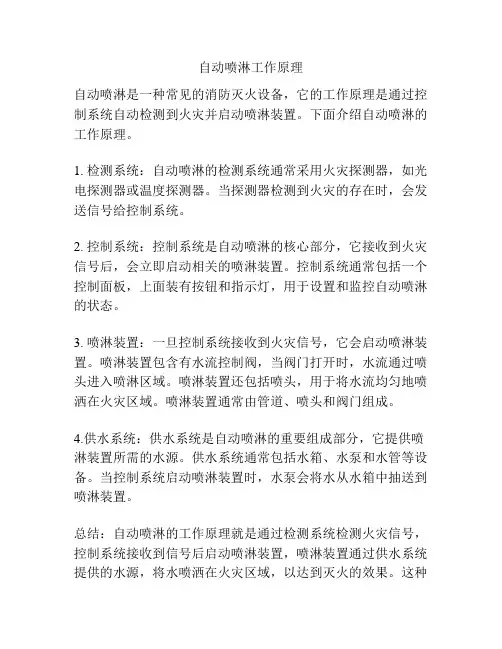

自动喷淋工作原理
自动喷淋是一种常见的消防灭火设备,它的工作原理是通过控制系统自动检测到火灾并启动喷淋装置。
下面介绍自动喷淋的工作原理。
1. 检测系统:自动喷淋的检测系统通常采用火灾探测器,如光电探测器或温度探测器。
当探测器检测到火灾的存在时,会发送信号给控制系统。
2. 控制系统:控制系统是自动喷淋的核心部分,它接收到火灾信号后,会立即启动相关的喷淋装置。
控制系统通常包括一个控制面板,上面装有按钮和指示灯,用于设置和监控自动喷淋的状态。
3. 喷淋装置:一旦控制系统接收到火灾信号,它会启动喷淋装置。
喷淋装置包含有水流控制阀,当阀门打开时,水流通过喷头进入喷淋区域。
喷淋装置还包括喷头,用于将水流均匀地喷洒在火灾区域。
喷淋装置通常由管道、喷头和阀门组成。
4.供水系统:供水系统是自动喷淋的重要组成部分,它提供喷淋装置所需的水源。
供水系统通常包括水箱、水泵和水管等设备。
当控制系统启动喷淋装置时,水泵会将水从水箱中抽送到喷淋装置。
总结:自动喷淋的工作原理就是通过检测系统检测火灾信号,控制系统接收到信号后启动喷淋装置,喷淋装置通过供水系统提供的水源,将水喷洒在火灾区域,以达到灭火的效果。
这种
自动化的设计可以快速响应火灾,并在早期阶段实施灭火措施,从而有效地减少火灾对人员生命和财产的危害。
消防水喷淋系统工作原理
干式系统说明(1)
重庆远洋消防设备工程有限公司
干式系统说明(2)
重庆远洋消防设备工程有限公司
干式预作用系统
重庆远洋消防设备工程有限公司
干式报警阀
重庆远洋消防设备工程有限公司
重庆远洋消防设备工程有限公司
干式报警阀
重庆远洋消防设备工程有限公司
预作用系统
•
准工作(警戒)状态时配水管道内不充水,由火灾自动报警系统联动雨 淋报警阀和供水设施后,转换为湿式系统的闭式系统。 此类系统由火灾自动报警系统与自动喷水灭火系统组合而成,采用闭 式喷头与预作用报警阀组,阀组中配置雨淋报警阀。利用火灾探测器的灵 敏性优于闭式喷头的特点,使雨淋报警阀和供水泵可在火灾自动报警系统 动作后启动,并在闭式喷头动作前完成配水管道充水的预作用过程,因此 可同时消除湿式与干式系统的缺陷。雨淋报警阀虽有三种控制开启的方式, 但预作用系统应首选自动启动方式,目的是为了满足“管道尽快充水和喷 头开放后立即喷水”的要求。 利用“火灾探测器动作”和“闭式喷头开放”两个条件之间的“与门” 或“或门”关系启动的系统,是另一类兼备“预作用系统”与“干式系统” 特点的系统, 实际是“预作用系统”与“干式系统.”的组合系统。设 计时应按其不利条件、即不能避免滞后喷水的干式系统对待。 重复启闭预作用系统属于预作用系统的升级产品。其特点是能在扑灭 火灾后自动关闭报警阀、复燃时再次开阀喷水。和预作用系统比较,探测 器与报警阀有所改进,探测器可输出灭火信号,报警阀可按指令信号关闭 和再次开启, 可有效降低不必要的水渍污染。此类系统我国虽有工程应 用实例,但目前仍无国产的产品。
重庆远洋消防设备工程有限公司
预作用系统工作原理
重庆远洋消防设备工程有限公司
消防喷淋系统工作原理
消防喷淋系统工作原理
消防喷淋系统是一种常见的消防设施,用于在火灾发生时提供灭火水源。
它主要由喷淋头、水泵、管道、阀门和控制系统组成。
工作原理是这样的:当火灾发生时,探测器会感应到烟雾、温度或火焰等火灾信号,然后发出信号通知控制系统。
控制系统接收到信号后会触发水泵启动,将水从供水管道中抽取出来。
然后,水经过阀门控制进入喷淋管道系统。
喷淋头是连接在管道上的出水口,当阀门打开时,水会通过喷淋头的喷口喷洒出来。
消防喷淋系统可以根据火灾的不同情况进行调整。
例如,喷淋头可以设置为扇形喷洒、圆形喷洒或直线喷洒等不同的喷洒形式,以适应不同火灾场所的需求。
此外,系统还可以根据火灾信号的不同来选择启动部分或全部喷淋头。
这样可以有效地控制灭火水量和灭火范围,提高系统的灭火效率。
总的来说,消防喷淋系统工作原理是通过感应火灾信号,启动水泵,将水通过管道系统喷洒到火灾场所,从而实现灭火的目的。
这种系统具有操作简单、覆盖范围广、灭火效果好等优点,被广泛应用于各种建筑物和工业场所中,提高了消防安全水平。
消防喷淋头工作原理
消防喷淋头工作原理消防喷淋头是消防系统中的重要组成部份,用于灭火和控制火势。
它是一种自动喷水装置,通过喷射水雾来抑制火灾。
消防喷淋头的工作原理基于压力和热敏感元件。
工作原理如下:1. 压力原理:消防喷淋头内部有一个阀门,当压力达到一定值时,阀门打开,水流通过喷嘴喷出。
这种设计确保惟独在火灾发生时才会喷水,避免了误喷。
2. 热敏感元件原理:消防喷淋头通常配备有热敏感元件,如玻璃球或者熔断器。
当周围温度升高到一定程度时,热敏感元件破裂,触发喷淋头喷水。
这种设计使喷淋头能够自动响应火灾,及时进行灭火。
消防喷淋头可分为两种类型:湿式和干式。
1. 湿式喷淋头:湿式喷淋头与消防水源直接相连,水流始终保持在喷淋头内部。
当喷淋头打开时,水流即将喷出,形成水雾,通过冷却和抑制火源来灭火。
2. 干式喷淋头:干式喷淋头内部没有水流,而是通过气体或者压缩空气来保持喷嘴关闭。
当火灾发生时,热敏感元件破裂,释放气体或者压缩空气,使喷淋头打开并喷水。
这种设计适合于寒冷地区,以防止水管结冰。
消防喷淋头的工作原理使其能够在火灾发生时迅速响应,喷洒水雾进行灭火。
它具有以下优点:1. 自动化:消防喷淋头能够自动检测火灾并喷水,无需人工干预,提高了灭火的速度和效率。
2. 响应迅速:消防喷淋头的热敏感元件能够快速响应火灾,及时进行灭火,有效控制火势蔓延。
3. 喷水均匀:消防喷淋头通过喷嘴形成水雾,可以均匀地覆盖火灾区域,从而更好地冷却和抑制火源。
4. 适合性广泛:消防喷淋头适合于各种场所,如商业建造、工业厂房、仓库等,能够有效应对各类火灾。
需要注意的是,消防喷淋头的安装和维护需要专业人员进行。
安装时应根据建造物的特点和消防要求进行合理布置,确保喷淋头的覆盖范围和喷水流量满足灭火需求。
定期检查和维护消防喷淋头,确保其正常工作和可靠性。
总结起来,消防喷淋头是一种自动喷水装置,通过压力和热敏感元件实现火灾的自动灭火。
它具有自动化、响应迅速、喷水均匀和适合性广泛等优点,是建造物消防系统中不可或者缺的组成部份。
自动喷淋头工作原理
自动喷淋头工作原理
自动喷淋头的工作原理是:当空气中的温度达到足够高时,火源上方的空气温度会升高,而喷淋头中的玻璃球受到高温后,内部的液体就会开始膨胀。
当超过了设定的膨胀温度后,液体就会将玻璃球挤破。
而这个玻璃球就好像一个杠杆,平时是顶住水管塞子的,当玻璃球破裂后水管塞子没有了支撑也就会掉落下来,喷头即会启动,水就会流出,并被喷淋头下面带齿形的洒水器扩散开,这样就能让水喷洒的面积变得更大。
以上信息仅供参考,如需了解更多信息,建议查阅相关书籍或咨询专业人士。
图解自动喷水灭火系统课件
精品
8
三、自动喷水灭火系统控制技术
2.预作用系统的联动控制要求
(2)手动控制 将喷淋消防泵控制箱和雨淋阀的启动、停止触点直接引至 设置在消防控制室内的消防联动控制器的手动控制盘, 实现 喷淋消防泵和雨淋阀的直接手动启动、停止。
(3)联动反馈 喷淋消防泵控制箱接触器辅助接点的动作信号或干管水流开 关动作信号作为喷淋消防泵的联动反馈信号应传至消防控制 室, 并在消防联动控制器上显示。
精品
7
三、自动喷水灭火系统控制技术
2.预作用系统的联动控制要求 (1)自动控制 由同一报警区域内两个及以上独立的火灾探测器或一个火 灾探测器及一个手动报警按钮的报警信号, 作为雨淋阀开启 的联动触发信号, 由消防联动控制器联动控制雨淋阀的开启, 雨淋阀的动作信号应反馈给消防控制室, 并在消防联动控制 器上显示; 雨淋阀(或其后面的湿式报警阀的压力开关)的动作信号 作为喷淋消防泵启动的联动触发信号, 由消防联动控制器联 动控制喷淋消防泵的启动。
第二 二、自动喷水灭火系统工作原理 三、自动喷水灭火系统控制技术 四、自动喷水灭火系统的使用
精品
1
一、自动喷水灭火系统分类与构成
闭式系统 ——系统分类:
1、湿式喷水灭火系统; 2、干式喷水灭火系统; 3、预作用式喷水灭火系统。
——系统构成: 开式系统
预作 用阀
手动 自动
精品
12
作业思考题:
1.简述自动喷水灭火系统的分类。 2.简述自动喷水系统通用控制要求。 3.简述预作用自动喷水系统的联动控制要求。
精品
13
自动喷水灭火系统演示试验
训 练 塔 演 示 设 备 介 绍
___
精品
14
精品
消防喷淋工作原理
消防喷淋工作原理
消防喷淋系统是一种通过水的喷淋来控制和扑灭火灾的设备。
其工作原理如下:
1. 水供应:消防喷淋系统通常与市政供水系统相连,通过水泵将水从供水管道中抽取出来。
有些消防喷淋系统还可以使用消防水箱作为备用水源。
2. 喷淋头:消防喷淋系统中的喷淋头位于被保护区域的上方,通常安装在天花板或壁挂式的喷淋支架上。
喷淋头上有一个阀门,当系统接收到火灾警报或手动启动信号时,阀门会打开。
3. 冲击力:当喷淋头打开后,高压水会通过喷嘴喷射出来,水中的能量会形成冲击力。
喷淋头通常设计成特殊形状,以达到更好的冲击力。
4. 阻燃作用:喷淋水的喷射形成细小的水滴,这些水滴可以迅速降低火焰温度,抑制燃烧过程,阻止热量传导。
同时,水滴在空气中蒸发吸热,进一步降低火源周围的温度。
5. 屏障作用:喷淋系统的水雾可以形成一个水幕,将被保护区域与周围环境隔离开来,阻止火灾的扩散。
6. 灭火:通过喷淋水的冲击力、阻燃作用和屏障作用,消防喷淋系统可以有效地扑灭火灾。
根据火灾的严重程度和所需灭火水的量,消防喷淋系统可以选择全面喷淋或局部喷淋。
总的来说,消防喷淋系统利用水的冲击力、阻燃作用和屏障作用来控制和扑灭火灾,从而保护人们的生命和财产安全。
湿式自喷工作原理
湿式自喷工作原理概述湿式自喷技术是一种常见的喷淋系统,在各种应用中被广泛使用。
它利用了水的喷雾来冷却、清洁和控制空气质量。
本文将介绍湿式自喷的工作原理以及在不同领域的应用。
工作原理湿式自喷系统通过将水喷雾释放到空气中来降低温度、清洁空气和净化空气。
其工作原理如下:1.水箱和泵:湿式自喷系统通常包括一个存放水的水箱以及一个泵,用于将水从水箱中抽取出来。
2.喷嘴:水从泵中被输送到喷嘴。
喷嘴的设计决定了喷雾的形态和尺寸。
常见的喷嘴类型包括圆锥喷嘴、扇形喷嘴和喷雾行。
3.雾化器:喷嘴通过将水分散成小颗粒来产生雾化效果。
这些小颗粒将形成一层薄雾,释放到空气中。
4.空气:释放到空气中的水薄雾将与空气中的颗粒物和气体发生交互作用。
盛行的空气可以吸收并带走颗粒物和气体,从而净化空气。
5.冷却和清洁:湿式自喷系统还可以降低环境温度,并清洁空气中的颗粒物和有害物质。
通过喷洒水雾,系统可以有效地凉爽和净化空气。
应用领域湿式自喷技术在许多领域中有着广泛的应用,下面将介绍几个常见的应用领域。
工业冷却湿式自喷系统被广泛应用于工业领域的冷却过程中。
在一些高温的工作环境中,通过喷雾水来降低环境温度是非常重要的。
湿式自喷系统可以将水雾迅速释放到空气中,使空气中的热量得以消散。
这种技术可以应用于各种类型的冷却需求,包括冷却塔、空冷却器和空调设备。
烟气净化湿式自喷系统还可以用于烟气净化。
在一些工业过程中,会产生大量的污染物和有害气体。
湿式自喷系统可以通过喷雾水将这些污染物和有害气体吸附到水滴上,然后再通过水滴的冲刷和沉淀将其清除。
这种技术被广泛应用于燃煤电厂、焚烧炉和化工工厂等。
环境净化湿式自喷系统还可以用于环境净化,特别是在城市和工业区域的空气净化中。
喷雾水可以吸附并沉淀空气中的颗粒物和有害气体,从而提高空气质量并减少空气污染。
这种技术也可以应用于公共场所、写字楼和医院等地方。
灭火湿式自喷系统还可以用于灭火。
在一些需要保证安全的场所,装配有湿式自喷系统可以有效地灭火。
自动喷淋系统工作原理及原理图
自动喷淋系统工作原理及原理图(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除自动喷淋灭火联动系统(整理资料)自动喷水灭火属于固定式灭火系统,是目前世界上较为广泛采用的一种固定式消防设施,它具有价格低廉、灭火效率高等特点。
能在火灾发生后,自动地进行喷水灭火,并能在喷水灭火的同时发出警报。
在一些发达国家的消防规范中,几乎所有的建筑都要求使用自动喷水灭火系统。
在我国,随着建筑业的快速发展及消防法规的逐步完善,自动喷水灭火系统也得到了广泛的应用。
1.自动喷水灭火系统的分类(1) 湿式喷水灭火系统。
(2) 室内消防栓灭火系统。
(3) 干式喷水灭火系统。
(4) 干湿两用灭火系统。
(5) 预作用喷水灭火系统。
(6) 雨淋灭火系统。
(7) 水幕系统。
(8) 水喷雾灭火系统。
(9) 轻装简易系统。
(10) 泡沫雨淋系统。
(11) 大水滴(附加化学品)系统。
(12) 自动启动系统。
(下面以湿式喷水灭火系统为例,介绍其结构组成及工作原理。
) 2.湿式自动喷水灭火系统的主要部件(1) 水箱:在正常状态下维持管网的压力,当火灾发生的初期给管网提供灭火用水。
(2) 水力警铃:用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中,是自动喷水灭火系统中的重要部件。
当火灾发生时,由报警阀流出带有一定压力的水驱动水力警铃报警。
警铃流量等于或大于一个喷头的流量时立即动作。
(3) 湿式报警阀:安装在总供水干管上,连接供水设备和配水管网,一般采用止面阀的形式。
当管网中有喷头喷水时,就破坏了阀门上下的平衡压力,使阀板开启接通水源和管网。
同时部分水流通过阀座上的环形槽,经信号管道送至水力警铃,发出音响报警信号。
(4) 消防水泵结合器:用于给消防车提供供水口。
(5) 火灾收信机(消防控制中心):在控制室内安装,用于接收系统传来的电信号及发出控制指令。
(6) 压力罐(未设置):用于自动启动消防水泵。
消防喷淋系统原理
消防喷淋系统原理消防喷淋系统是一种常见的灭火设备,通过喷淋头将水雾或水流喷射到火灾现场,以达到控制、抑制或扑灭火灾的目的。
本文将详细探讨消防喷淋系统的原理及其工作机制。
一、基本原理消防喷淋系统的基本原理是利用水的冷却和吸热作用来扑灭火灾。
当火灾发生时,燃烧产物中的热量会使周围空气温度升高,若及时将冷却剂喷洒到火源上,可以迅速降低燃烧物体的温度,剥离燃料与氧气的接触,从而抑制火焰的蔓延。
二、工作机制消防喷淋系统包括供水系统、控制系统和喷淋系统。
下面将逐一介绍各个系统的工作机制。
1. 供水系统供水系统是消防喷淋系统的重要组成部分,它提供喷淋系统所需的水源。
供水系统一般分为直接供水和间接供水两种方式。
直接供水是指消防喷淋系统直接接入城市自来水或水箱,通过管道输送水源至喷淋头。
水源流经供水管道、闸阀、水泵等装置,保持一定的水压,以确保水流稳定并迅速达到火场。
间接供水则是通过消防水箱或消火栓池等设施储存水源,并通过泵站将水源送至喷淋系统。
这种方式对于建筑高度较大、消火栓水压不足的场所比较常见。
2. 控制系统控制系统主要负责监测火灾信号,并将信号传输至喷淋系统,启动喷淋装置的工作。
常见的火灾信号监测装置有感温探测器、感烟探测器和火焰探测器。
感温探测器通过监测环境温度实时变化来判断火情,一旦温度超过设定值,控制系统将触发喷淋系统。
感烟探测器则是通过探测环境中的烟雾浓度来发现火灾,一旦探测到烟雾,控制系统将根据预设的设定值启动喷淋系统。
火焰探测器则是通过监测环境中的光谱变化来判断火情,当火焰产生时,控制系统将根据预设条件启动喷淋系统。
3. 喷淋系统喷淋系统是消防喷淋系统中最关键的部分,它通过喷淋头喷射供水来控制火势。
喷淋头一般分为散热式和喷射式两种。
散热式喷淋头通过喷射微小水雾形成蒸汽,在火灾现场形成湿度高、温度低的环境,从而控制火势。
喷射式喷淋头则通过喷射高压水流来将火源击毁或冷却。
喷淋系统还包括阀门、管道、喷淋泵等配件,它们协同工作,将供水源送至喷淋头并均匀喷洒。
消防喷淋系统工作原理
常规的自动喷林系统是,系统管路中保持定压满水,喷林头是感温动作的,如喷头动作温度为60度,当室内达到该温度是喷头喷水,系统中压力降低,联动喷林系统水泵启动,保持系统压力,满足喷水量。
正常情况下管网中有一定压力的水,当系统中报警阀上面的水压低于下面水压时(或者系统中有喷头动作,人为在放水测试时,)就会造成报警阀动作,这时压力开关动作,把报警信号传入控制中心,提示启动喷淋泵,(新安装的系统,这时压力开关信号直接进入喷淋泵控制柜)如控制柜在自动状态,这时喷淋泵就会启动。
工作温度要看设计是怎么规定的,有68°,72°,还有93°这样的。
达到设定的温度,喷头动作,产生水流,水流指示器报告起火区域(按防火分区设置水流指示器,设置在喷淋现场),压力开关(设置在消防水泵处)工作,启动自动喷淋泵(喷淋泵可与消火栓泵合用)。
带稳压泵的消防泵系统,管网压力降低,启动稳压泵,继续降低,则启动消防泵。
消火栓系统的消火栓打开卸压,超低压力时,启动消防水泵;如时间紧急或者有其他需要直接启动消防水泵的情况,可通过启泵按钮启动消防泵。
哎,经常见到关于消火栓按钮的讨论。
这里我发表一下自己的愚见.我觉得消火栓按钮应该具备直接启动消火栓泵的功能,原因很简单,一是图集上明确要求有!二是假设你通过主机软启动水泵(消火栓按钮报警回火灾报警控制主机,通过编程逻辑来启动水泵)万一报警主机故障或瘫痪后请问你的水泵还能通过按钮来启动吗?诸如此类的还有喷淋泵和压力开关的关系。
有的是通过压力开关动作,反馈信号回报警主机,然后通过编程软启动水泵,缺陷同上。
消火栓按钮直接起泵一般原理(普遍型):消火栓按钮直接起泵一般需要3根线,DC24V,启泵线,反馈线。
按钮有一对常开触电,接24V和启泵线,按钮动作后触电闭合,启泵线接到水泵控制箱里面的继电器线圈上,继而线圈动作(前提继电器自带G线),接触器动作,水泵动作。
水泵动作后,从接触器上取一组闭合点接反馈线。
自动喷淋系统的工作原理
控制器
控制器是自动喷淋系统的控制中心,负责接收 火灾信号并控制喷头的开启和关闭。
控制器的种类也很多,根据不同的使用场景和 需求,可以选择不同类型的控制器,如区域控 制器、集中控制器、消防联动控制器等。
控制器的性能参数直接影响自动喷淋系统的反 应速度和可靠性,因此选择合适的控制器是至 关重要的。
水源
定期进行全面检查,确保系统 正常运行。同时,建立维护记
录,便于追踪和管理。
05
自动喷淋系统的优势与局 限性
优势分析
快速响应
自动喷淋系统能够在火灾初期迅速启 动,扑灭火源,有效控制火势的蔓延 。
自动识别
通过感烟、感温等探测器,自动喷淋 系统能够自动识别火源,并启动喷水 灭火。
覆盖面广
喷头设计灵活,能够覆盖到建筑内的 各个角落,有效保护建筑物的各个部 位。
降低火灾损失
自动喷淋系统能够有效控制火势,减少火灾对财 产的损失,降低火灾对环境的影响。
02
自动喷淋系统的组成
喷头
1
喷头是自动喷淋系统的核心组件,负责将水源转 化为细小的水滴,均匀地喷洒在火灾现场。
2
喷头的种类繁多,根据不同的使用场景和需求, 可以选择不同类型的喷头,如开式喷头、闭式喷 头、隐蔽式喷头等。
04
自动喷淋系统的Leabharlann 作与维 护启动与关闭启动
自动喷淋系统通常通过感应器或预设 程序启动。当感应器检测到火源或温 度升高时,系统会自动启动喷水灭火 。
关闭
在火势得到控制或灭火完成后,应手 动关闭自动喷淋系统。关闭时应遵循 安全操作规程,避免误操作导致意外 伤害。
日常维护
检查喷头
定期检查喷头是否清洁、无堵塞,确保其正常工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3.7.1 自动喷淋灭火系统
自动喷水灭火属于固定式灭火系统,是目前世界上较为广泛采用的一种固定式消防设施,它具有价格低廉、灭火效率高等特点。
能在火灾发生后,自动地进行喷水灭火,并能在喷水灭火的同时发出警报。
在一些发达国家的消防规范中,几乎所有的建筑都要求使用自动喷水灭火系统。
在我国,随着建筑业的快速发展及消防法规的逐步完善,自动喷水灭火系统也得到了广泛的应用。
1.自动喷水灭火系统的分类
(1) 湿式喷水灭火系统。
(2) 室内消防栓灭火系统。
(3) 干式喷水灭火系统。
(4) 干湿两用灭火系统。
(5) 预作用喷水灭火系统。
(6) 雨淋灭火系统。
(7) 水幕系统。
(8) 水喷雾灭火系统。
(9) 轻装简易系统。
(10) 泡沫雨淋系统。
(11) 大水滴(附加化学品)系统。
(12) 自动启动系统。
(下面以湿式喷水灭火系统为例,介绍其结构组成及工作原理。
)
2.湿式自动喷水灭火系统的主要部件
湿式自动喷水灭火系统是一种应用广泛的固定式灭火系统。
该系统管网内依靠高位消防水箱而充满压力水,长期处于备用工作状态,适用于4~70℃环境温度中使用。
当保护区域内某处发生火灾时,环境温度升高,喷头的温度敏感元件(玻璃球)破裂,喷头自动将水直接喷向火灾发生区域,消防水箱水流流经过报警阀,报警阀输出报警水流——>延迟器(延时30秒)——>水力警铃; 延迟器(延时30秒)——>压力开关——>电气控制箱——>启动水泵;14手动按钮——>电气控制箱——>启动水泵;
火灾传感器——>火灾收信机——>电气控制箱——>启动水泵;
水流指示器——>火灾收信机(消防中心)——>电气控制箱——>启动水泵。
湿式喷水灭火系统主要由以下几部分构成。
(1) 水箱:在正常状态下维持管网的压力,当火灾发生的初期给管网提供灭火用水。
(2) 水力警铃:用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中,是自动喷水灭火系统中的重要部件。
当火灾发生时,由报警阀流出带有一定压力的水驱动水力警铃报警。
警铃流量等于或大于一
个喷头的流量时立即动作。
(3) 湿式报警阀:安装在总供水干管上,连接供水设备和配水管网,一般采用止面阀的形式。
当管网中有喷头喷水时,就破坏了阀门上下的平衡压力,使阀板开启接通水源和管网。
同时部分水流通过阀座上的环形槽,经信号管道送至水力警铃,发出音响报警信号。
(4) 消防水泵结合器:用于给消防车提供供水口。
(5) 火灾收信机(消防控制中心):在控制室内安装,用于接收系统传来的电信号及发出控制指令。
(6) 压力罐(未设置):用于自动启动消防水泵。
当管网中的水压过低时,与压力罐连接的压力开关发出信号给控制箱,控制箱接到信号后发出指令启动消防泵给管网增压。
当管网水压达到设定值后消防水泵停止供水。
(7) 消防水泵:给消防管网中补水用。
(8) 闭式喷头:可分为易溶金属式、双金属片式和玻璃球式三种,其中以玻璃球式应用最多;正常情况下,喷头处于封闭状态。
当有火灾发生且温度达到动作值时喷头开启喷水灭火。
(9) 水流指示器:其动作原理是,当水流指示器感应到水流动时,其电触点动作,接通延时电路(延时20~30 s)。
延时时间到后,通过继电器触发,发出声光信号给控制室,以识别火灾区域。
(10) 压力开关:是自动喷水灭火系统的自动报警和控制附件,它能将水压力信号转换成电信号。
当压力超过或低于预定工作压力时,电路就闭合或断开,输出信号至火灾报警控制器或直接控制启动其他电气设
备。
(11) 延时器:是一个罐式容器,安装在报警阀与水力警铃之间。
用以对由于水源压力突然发生变化而引起的报警阀短暂开启,或对因报警阀局部渗漏而进入警铃管道的水流起一个暂时容纳的作用。
从而避免虚假报警。
只有真正发生火灾时,喷头和报警阀相继打开,水流源源不断地大量流入延时器,经30 s左右冲满整个容器,然后冲入水力警铃报警。
(12) 试警铃阀:用于人工测试。
打开试警铃阀泻水,使报警阀自动打开,水流充满延迟器后可使压力开关及水力警铃动作报警。
(13) 放水阀:用于检修时放空管网中余水。
(14) 末端试水装置:设在管网末端,用于自动喷水灭火系统等流体工作系统中。
该试水装置末端接相当于一个标准喷头流量的接头,打开该试水装置,可进行系统模拟试验调试。
利用此装置可对系统进行定期检查,以确定系统是否能正常工作。
(15)试验喷头:安装于屋顶,每年校验喷头性能;
(16)压力表,观察系统水压是否正常;
(17)水箱下止回阀:防止消防水进入水箱;
(18)火灾信号传感器:感应火灾信号。
