8205s锂电池保护板工作原理

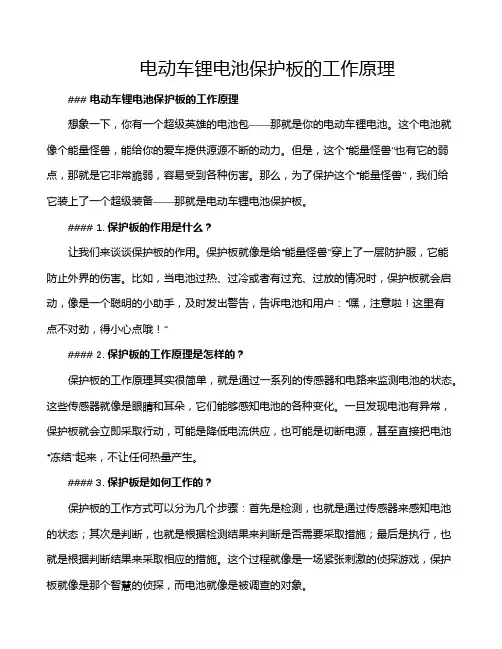

电动车锂电池保护板的工作原理
电动车锂电池保护板的工作原理### 电动车锂电池保护板的工作原理想象一下，你有一个超级英雄的电池包——那就是你的电动车锂电池。
这个电池就像个能量怪兽，能给你的爱车提供源源不断的动力。
但是，这个“能量怪兽”也有它的弱点，那就是它非常脆弱，容易受到各种伤害。
那么，为了保护这个“能量怪兽”，我们给它装上了一个超级装备——那就是电动车锂电池保护板。
#### 1. 保护板的作用是什么？让我们来谈谈保护板的作用。
保护板就像是给“能量怪兽”穿上了一层防护服，它能防止外界的伤害。
比如，当电池过热、过冷或者有过充、过放的情况时，保护板就会启动，像是一个聪明的小助手，及时发出警告，告诉电池和用户：“嘿，注意啦！这里有点不对劲，得小心点哦！”#### 2. 保护板的工作原理是怎样的？保护板的工作原理其实很简单，就是通过一系列的传感器和电路来监测电池的状态。
这些传感器就像是眼睛和耳朵，它们能够感知电池的各种变化。
一旦发现电池有异常，保护板就会立即采取行动，可能是降低电流供应，也可能是切断电源，甚至直接把电池“冻结”起来，不让任何热量产生。
#### 3. 保护板是如何工作的？保护板的工作方式可以分为几个步骤：首先是检测，也就是通过传感器来感知电池的状态；其次是判断，也就是根据检测结果来判断是否需要采取措施；最后是执行，也就是根据判断结果来采取相应的措施。
这个过程就像是一场紧张刺激的侦探游戏，保护板就像是那个智慧的侦探，而电池就像是被调查的对象。
#### 4. 保护板有什么特点？保护板的特点有很多，比如说它通常都是智能的，能够自动识别电池的状态；它还有很强的抗干扰能力，即使周围环境很吵，也不会影响它的正常工作；而且它还能自我修复，如果检测到某个地方出了问题，它会自动修复，保证电池的安全和稳定。
#### 5. 保护板有什么缺点吗？虽然保护板有很多优点，但也不能说完美无缺。
比如说，有些保护板可能价格比较高，对于一些预算有限的用户来说，可能会觉得有些负担；还有的保护板可能在某些极端环境下表现不佳，比如在高温或低温的环境中。
锂电池保护板的电路图与工作原理
锂电池保护板的电路图与工作原理锂电池保护板的电路图与工作原理关于锂离子电池的保护板电路,原理介绍,以及管理的书籍推荐.或者聚合物锂电池方面经典书籍。
太深奥了，建议新华书店锂电池保护板原理：锂电池保护板根据使用IC,电压等的不同而电路及参数有所不同。
锂电池保护板其正常工作过程为:当电池电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5 4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电池的负极与保护板的P-端相当于直接连通，保护板有电压输出。
锂电池保护板的电路图与工作原理：锂电池保护板原理:锂电池保护板根据使用IC,电压等的不同而电路及参数有所不同。
锂电池保护板其正常工作...锂电池保护电路板生产过程中CC offset是什么意思?具体有什么作用!：保护板是有计算电芯容量的芯片吧? CC offset 估计是恒流补尝.(也就是在生产过程中通过负载放...求锂电池保护板原理图：照这个做吧!成熟的电路!改变R61可以改变充电电流的大小!有啥不懂进群讨论!105888932为什么有的锂电保护板需要激活?什么原理：所有的锂电池保护板在保护后都需要激活。
激活的方法很简单,在专用充电器上充电1-2分钟就可以了。
锂电池...18650 单节电池充放电保护电路原理图啊：工作原理:将充电器与手机、插座连接后,电压通过电阻调整,以一较小值进入电压比较器,输出一个额定值,是...如何制作18650锂电池保护板,要完整的原理图、pcb板图,：锂电保护板,多节,18650,原理图,PCB板,单片机程序,应有尽有!电池保护电路板都是什么够成的?上面好多小件：因为Li+电池过充或过放可能会导致爆炸并造成人员伤害,所以使用这类电池时,安全是主要关心的问题。
DW01与8205A组合锂电池保护板工作原理
锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V 时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G 极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。
8205s锂电池保护板工作原理
8205S锂电池保护板工作原理产品描述:锂电保护场效应管(MOSFET) 8205A (GM8205A)规格书(PDF) 8205A 厂商:台湾进口Gem-mirco 8205A 封装:TSSOP-8 8205A 内阻:19mΩ8205A 电压:20V 电流:6A锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A 内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
锂电池保护板原理
锂电池保护板原理锂电池保护板原理，也称为保护IC，是一种可以有效保护锂电池的微型集成电路，它通过监控并控制电池充放电过程中的关键参数来实现电池的安全使用。
锂电池保护板是一种新型的复合电路，它采用了先进的集成技术，能够检测到电池在充电、放电及放电过程中的关键参数，如电压、电流、温度等，并对其进行监控，以保证电池操作的安全性。
锂电池保护板的主要功能是对电池的充放电过程中的关键参数，如充电电压、放电电压、充电电流、放电电流、温度等参数进行检测，根据检测结果，自动执行相应的保护措施，从而保障电池正常使用。
首先，锂电池保护板会定时监测电池的电压，并且根据实际情况调整电压上限。
如果电池的电压超出预设的上限，保护板会自动断开电池的充电电路，避免电池过度充电造成损坏。
其次，锂电池保护板也会定时监测电池的充电电流，并且根据实际情况调整电流上限。
如果电池的充电电流超出预设的上限，保护板会自动断开电池的充电电路，避免电池过度充电造成损坏。
此外，锂电池保护板也会定时监测电池的放电电压，并且根据实际情况调整电压下限。
如果电池的放电电压低于预设的下限，保护板会自动断开电池的放电电路，避免电池过度放电而损坏。
最后，锂电池保护板也会定时监测电池的放电电流，并且根据实际情况调整电流上限。
如果电池的放电电流超出预设的上限，保护板会自动断开电池的放电电路，避免电池过度放电而损坏。
除此之外，锂电池保护板还可以定时监测电池的温度，并且根据实际情况调整温度上限。
如果电池的温度超出预设的上限，保护板会自动断开电池的充放电电路，避免电池过热而损坏。
以上就是锂电池保护板原理的基本概念，它的功能非常强大，不仅可以保护电池的安全使用，还可以有效延长电池的使用寿命。
因此，锂电池保护板已经成为当今锂电池安全使用的必备装备。
锂电池保护板原理
锂电池保护板原理锂电池保护板是一种用于锂电池的保护装置，它可以监测电池的电压、温度和电流等参数，以保护电池免受过充、过放、短路和过流等危害。
保护板通常由电路板和电子元件组成，其工作原理涉及电路设计和电子技术等方面知识。
首先，保护板通过监测电池的电压来实现过充和过放保护。
当电池电压超过设定阈值时，保护板会通过控制开关器件来切断电池与外部电路的连接，防止电池继续充电或放电，从而保护电池不受损坏。
同时，保护板还可以监测电池的温度，当电池温度过高时，保护板也会采取相应的措施来降低电池的工作温度，确保电池处于安全状态。
其次，保护板还可以实现短路和过流保护。
在电池出现短路或过流情况时，保护板会迅速切断电路，防止电池过度放电或受到损坏。
这需要保护板内部的电子元件具有快速响应的特性，以确保在出现故障时能够及时采取措施，保护电池和外部设备的安全。
另外，锂电池保护板还可以实现平衡充电功能。
在多节串联的锂电池组中，由于电池的特性差异，会导致电池之间的电压差异，从而影响整个电池组的性能和寿命。
保护板可以通过控制充放电过程，使各节电池的电压保持在相近的水平，从而实现电池组的平衡充放电，延长电池的使用寿命。
总的来说，锂电池保护板的工作原理主要包括监测电池参数、控制电路开关、实现过充、过放、短路和过流保护，以及实现电池组的平衡充放电。
通过这些保护功能，保护板可以确保锂电池在充放电过程中处于安全稳定的状态，延长电池的使用寿命，同时保护外部设备不受损坏。
在实际应用中，锂电池保护板的设计和制造需要考虑电池类型、工作环境、安全标准等因素，以确保保护板的可靠性和稳定性。
同时，用户在选择和使用锂电池保护板时，也需要根据实际需求和电池特性进行合理选择和配置，以充分发挥保护板的作用，确保电池和设备的安全可靠运行。
8205s锂电池保护板工作原理
8205S锂电池保护板工作原理产品描述:锂电保护场效应管(MOSFET) 8205A (GM8205A)规格书(PDF) 8205A厂商:台湾进口Gem-mirco 8205A 封装:TSSOP-8 8205A 内阻:19mΩ8205A 电压:20V 电流:6A锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A 内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
电动车锂电池保护板的工作原理
电动车锂电池保护板的工作原理电动车，哦，那可是当下的热门话题！谁不想骑着它，风驰电掣，帅气得像个超人呢？但是，电动车的动力来源——锂电池，背后可藏着不少“秘密”，而保护板就是其中的一个小英雄。
今天就来聊聊这个保护板的工作原理，看看它是怎么保障我们骑行安全的。
1. 什么是锂电池保护板？首先，咱们得了解什么是锂电池保护板。
简单来说，它就像电池的守护神，负责保护电池不受伤害。
要是没有它，电池就像个无头苍蝇，随便乱飞，容易短路、过充或者过放，那可就麻烦了！保护板通过监控电池的状态，确保它们在一个安全的范围内工作。
就好比你在外面玩得嗨，手机电量也得留个余地，不然突然关机就尴尬了，对吧？1.1 保护电池，保障安全你想想，要是电池出了问题，电动车可是停不下来的！保护板能及时检测到电池的电压、温度等各种信息。
要是发现电压过高或者温度过高，它会立马切断电流，避免电池发热甚至爆炸。
这个功能可真是让人松了一口气，毕竟安全第一嘛！1.2 省电又持久保护板的另一个妙用就是延长电池的使用寿命。
它可以根据电池的实际情况，合理分配电量。
比如，当你骑行的时候，保护板会监控每个电池单元，确保它们都在一个健康的状态下工作。
这样，不仅让你的电动车跑得更远，还能让电池“长命百岁”，真是一举两得，何乐而不为呢？2. 保护板的工作原理好，接下来咱们聊聊保护板是怎么具体工作的。
听起来可能有点复杂，但其实就是几个简单的步骤，让我们一起来拆解一下。
2.1 电压监测首先，保护板会实时监测电池的电压。
每个电池都有一个理想的电压范围，保护板就像个细心的老师，随时观察学生的表现。
一旦发现某个电池的电压超出范围，它就会发出警报，甚至切断电源，避免更大的损失。
就像你上课的时候，老师发现有人开小差，立马就会把他叫回正轨。
2.2 温度监控其次，温度监测也非常重要。
电池在充电和放电的时候，会产生热量，保护板会实时监控这个温度。
如果温度过高，保护板就会启动冷却系统，或者直接切断电流。
锂电池保护板工作原理(DOC)
锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V 时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G 极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。
锂电池保护板儿的工作原理
锂电池保护板儿的工作原理锂电池保护板是一种起到过充保护、过放保护、短路保护、温度保护等功能的安全控制器，它主要用于对锂电池进行保护，并延长锂电池的使用寿命。
下面将详细介绍锂电池保护板的工作原理。
首先，锂电池保护板的工作原理可以分为两个方面：电路保护与信息传输。
1. 电路保护：锂电池保护板内部包含多个功能电路模块，包括过充保护、过放保护、短路保护、温度保护等。
这些电路模块通过检测锂电池的状态来控制充放电过程，并保护锂电池免受不良因素的损害。
- 过充保护：当锂电池的电压超过一定阈值时，锂电池保护板会通过电路检测到电压超过阈值，并立即切断充电电路，防止过充电给锂电池造成损伤。
具体来说，过充保护功能是通过一个比较电路实现的，当电压超过设定的过充电压阈值时，比较电路会驱动开关管断开充电回路，从而停止充电。
- 过放保护：类似过充保护，过放保护是通过电路检测锂电池电压低于一定阈值时触发，切断放电回路，以防止过度放电导致锂电池失效。
过放保护的电压阈值通常略高于锂电池的保护电压，以避免频繁触发保护。
- 短路保护：当锂电池输出短路时，锂电池保护板会快速检测到短路信号，并切断输出回路，以避免电流过大引发事故。
短路保护通常通过电流传感器进行检测，一旦检测到过大的电流，保护板将立即切断输出。
- 温度保护：锂电池在过高温度下易发生热失控、爆炸等危险情况，锂电池保护板通过温度传感器实时检测锂电池的温度，当温度超出预设范围时，保护板会采取措施，如切断充放电回路或进行温度报警。
2. 信息传输：除了电路保护外，锂电池保护板还通过信息传输与主控芯片或充电管理控制器进行通信，以实现智能化管理和控制。
- voltage sense电路：通过电压传感器感知锂电池的电压，经过A/D转换后将电压信号传递给主控芯片或充电管理控制器。
- current sense电路：通过电流传感器感知锂电池的放电电流或充电电流，并进行A/D转换后传输给主控芯片或充电管理控制器，以实现对电流的实时监测和控制。
锂电池保护板的工作原理
锂电池保护板的工作原理
锂电池保护板是一种用于保护锂电池电池芯的电子设备。
它的工作原理可以简单地描述为以下几个步骤：
1. 电池电压监测：锂电池保护板会不断地监测锂电池的电压情况。
通过电压检测电路，可以实时测量电池的电压值。
2. 过充保护：当锂电池的电压超过预设的安全电压上限时，保护板会立即采取措施，防止过充。
它会切断电池与外部电路的连接，从而停止充电过程。
3. 过放保护：同样地，当锂电池的电压低于预设的安全电压下限时，保护板会防止电池过放。
它会切断电池与负载电路的连接，以防止电池继续放电。
4. 短路保护：如果发生电池短路情况，保护板会立即切断电池与负载电路的连接，以防止电池因过大的电流而受损。
5. 温度保护：有些锂电池保护板还具备温度保护功能。
当电池温度超过一定的安全温度范围时，保护板会自动切断电池与外部电路的连接，以防止电池过热。
总之，锂电池保护板通过不断监测电池的电压和温度，并采取相应的保护措施，保障锂电池的安全运行。
它可以防止过充、过放、短路和过热等电池问题，从而延长锂电池的使用寿命并确保用户的安全。
DW01、8205A锂电池保护板工作原理及过放过充短路保护解析精编版
锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS 管8205A进行讲解：锂电池保护板其正常工作过程为：当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
DW01、8205A锂电池保护板工作原理及过放过充短路保护解析精编版
锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS 管8205A进行讲解：锂电池保护板其正常工作过程为：当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
锂电池保护板工作原理
锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V 时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G 极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。
详谈锂电池保护板工作原理)
找电源工作--------上电源英才网详谈锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在 2.5V至 4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测找电源工作--------上电源英才网电芯电压,当电芯电压下降到约 2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过找电源工作--------上电源英才网充电状态并一直保持。
锂电池保护板的工作原理
锂电池保护板的工作原理锂电池保护板是一种非常重要的电子元件，可用于保护锂离子电池的电路安全。
它可以保护电池免受过充、过放、短路和过流等因素的影响，从而延长电池的寿命和安全性能，同时保证充电和放电的稳定性。
在本文中，我们将详细探讨锂电池保护板的工作原理以及其在锂电池中的应用。
锂电池保护板的工作原理：锂电池保护板是一种电子控制器，由单片机、电路和程序等组成。
它通常用于3.7V锂离子电池、聚合物锂离子电池、锂铁电池等电池的保护。
锂电池保护板的主要功能是监测电池的电流、电压、温度和状态，当出现异常情况时，它可以自动切断电源，从而保护电池安全。
锂电池保护板的工作原理如下：1. 电池电压监测锂电池保护板通过测量电池电压来监测电池电量，当电池电压过高或过低时，它会关闭充电或放电电路，保护电池不受过充或过放的影响。
2. 电池电流监测锂电池保护板在充电和放电过程中，通过测量电流来监测电池状态。
当电流过大或过小时，它会关闭充电或放电电路，以避免电池的过流或欠流现象。
3. 温度监测锂电池在充电和放电过程中会发热，因此锂电池保护板通过测量电池的温度来监测电池状态。
当电池温度过高时，它会关闭充电或放电电路，保护电池免受过热的影响。
4. 电池状态监测锂电池保护板还可以监测电池的状态，例如电池是否有外力损伤、电池是否失效等。
当发现异常情况时，它会启动保护机制，保护电池安全。
5. 过充保护当电池电压超过标准值时，锂电池保护板会关闭充电电路，以避免电池过充，保护电池安全。
6. 过放保护当电池电压低于标准值时，锂电池保护板会关闭放电电路，以避免电池过放，保护电池安全。
7. 短路保护当电池出现短路时，锂电池保护板会自动切断电源，以避免电池过大的电流造成更严重的损害。
8. 过流保护当电池电流过大时，锂电池保护板会自动切断电源，以保护电池不受过流的损害。
锂电池保护板在锂电池中的应用：锂电池保护板广泛应用于各种锂离子电池中，例如可充电闹钟、可充电电动工具、无人机、电动车、电动自行车、笔记本电脑等。
锂电保护板的工作原理
锂电保护板的工作原理
嘿，你知道锂电保护板是怎么工作的吗？这玩意儿可神奇啦！就好比是锂电池的超级守护者！
想象一下，锂电池就像一个精力充沛但有点调皮的小孩子，而锂电保护板就是那个时刻盯着它的细心家长。
锂电保护板要做的第一件事啊，就是监测电池的电压，哎呀，就像是时刻留意孩子的情绪状态一样。
比如说，如果电压太高了，那可不得了，就好像孩子兴奋过头啦，这时候保护板就会赶紧出手，说：“不行不行，不能再高啦！”然后采取措施限制充电，避免电池受到损害。
这可不是开玩笑的呀！
还有呢，保护板还得留意电池的电流。
如果电流过大，那不就跟孩子跑得太快要摔跤一样嘛！这时候保护板就会像个威严的家长一样喊：“慢一点慢一点，别太猛啦！”从而限制电流，防止意外发生。
另外呀，锂电保护板还得负责防止过放电呢！就好像不能让孩子玩得太累太疲惫一样。
一旦电池放电过度，保护板就会立刻站出来说：“不行啦，该休息啦！”从而停止电池继续放电，保护电池的寿命。
总之，锂电保护板就是锂电池最贴心、最负责的守护者，没有它可真不行呢！你说是不是很有意思呀？。
电动车锂电池保护板的工作原理
电动车锂电池保护板的工作原理电动车锂电池保护板的“隐形守护神”
各位电动车大侠，今天咱们来聊聊那个让电池“重获新生”的神秘小英雄——锂电池保护板。
它就像个超级英雄，时刻守护着我们的电动小宝贝们，确保它们能安全、长久地陪伴我们。
首先得说说这个保护板是怎么工作的。
它可不是摆设，而是真正的幕后英雄！当电池里的能量开始疯狂释放时，保护板就像是一位聪明的管家，时刻监控着电池的状态，不让任何“不速之客”捣乱。
它通过精准的电流和电压检测，一旦发现异常，就会迅速启动保护机制，像是按下了紧急停止按钮，让电池“冷静下来”，防止了可能的过热、过充甚至爆炸。
接下来，咱们聊聊保护板的“超能力”。
它的“超能力”可大了去了！比如说，它能像天气预报一样提前知道电池什么时候需要充电；还能像医生一样，在电池出现问题前就发出警告信号。
更神奇的是，它还能根据不同的使用场景，调整自己的工作模式，比如在长途旅行中，它可以变成“节能模式”，让电池更持久；而在城市里，它又可以切换到“快充模式”，让你快速回血。
保护板也不是万能的。
有时候，它也会犯点小错误，比如误判电池状态，或者在特殊情况下反应不够灵敏。
这时候，我们就需要检查一下保护板的设置是否正确，或者给它充个电让它“重启一下”了。
我想说，虽然保护板是个“幕后英雄”，但它的存在真的让我们骑得更安心。
它不仅保护了我们的电池，也保护了我们心爱的电动车。
所以，下次当我们骑着电动车在路上
飞驰时，不妨多给这位“幕后英雄”一点掌声吧！毕竟，没有它的默默付出，我们的电动车可能早就“罢工”了哦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

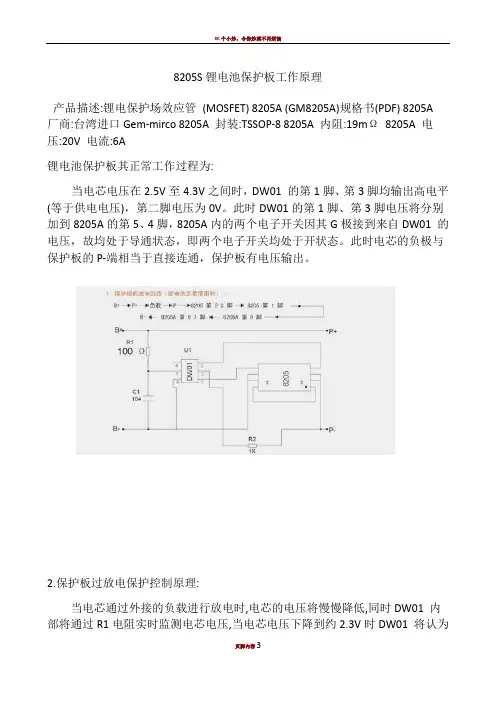

8205S锂电池保护板工作原理
产品描述:锂电保护场效应管(MOSFET) 8205A (GM8205A)规格书(PDF) 8205A 厂商:台湾进口Gem-mirco 8205A 封装:TSSOP-8 8205A 内阻:19mΩ8205A 电压:20V 电流:6A
锂电池保护板其正常工作过程为:
当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:
当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为
电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A 内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理:
当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被
放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.
5.保护板短路保护控制原理:
如图所示，在保护板对外
放电的过程中，8205A内的两个
电子开关并不完全等效于两个
机械开关，而是等效于两个电阻
很小的电阻，并称为8205A的导
通内阻，每个开关的导通内阻约
为30mU 03a9共约为60mU
03a9，加在G极上的电压实际上
是直接控制每个开关管的导通
电阻的大小当G极电压大于1V
时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。
电压UA就是8205A的导通内阻与放电电流产生的电压，负载电流增大则UA必然增大,因UA0.006L×IUA又称为8205A的管压降，UA可以简接表明放电电流的大小。
上升到0.2V时便认为负载电流到达了极限值，于是停止第1脚的输出电压，使第1脚电压变为0V、8205A内的放电控制管关闭，切断电芯的放电回路，将关断放电控制管。
换言之DW01 允许输出的最大电流是3.3A，实现了过电流保护。
6. 短路保护控制过程:
短路保护是过电流保护的一种极限形式，其控制过程及原理与过电流保护一样，短路只是在相当于在P P-间加上一个阻值小的电阻(约为0Ω)使保护板的负载电流瞬时达到10A以上，保护板立即进行过电流保护。
