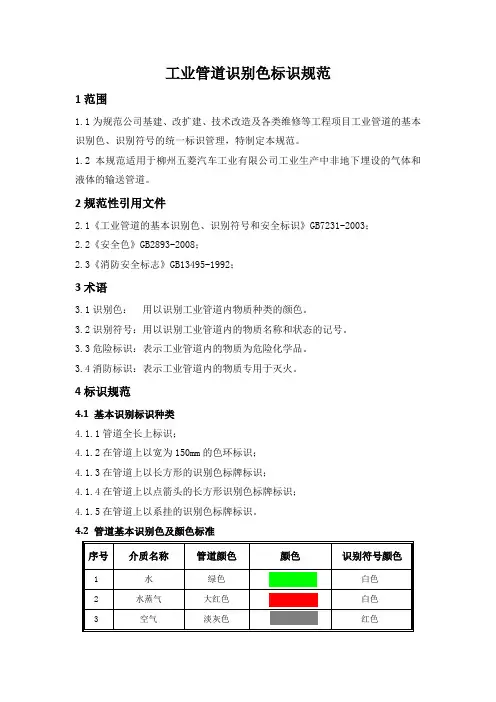

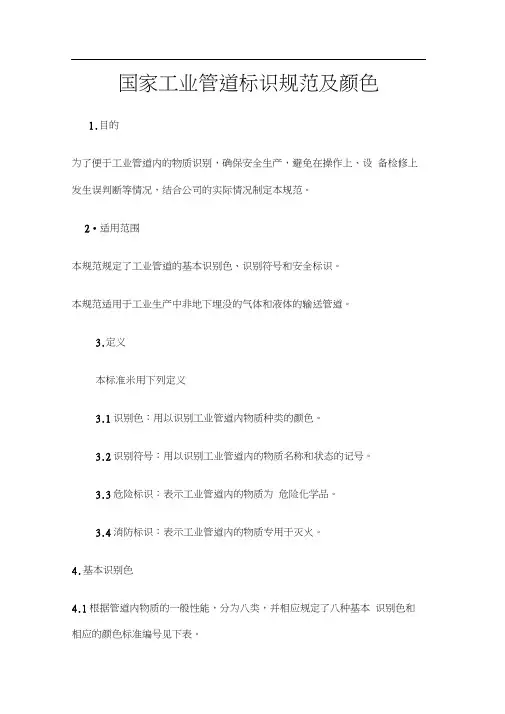

工业管道识别色标识规范

1范围

1.1为规范公司基建、改扩建、技术改造及各类维修等工程项目工业管道的基本识别色、识别符号的统一标识管理,特制定本规范。

1.2本规范适用于柳州五菱汽车工业有限公司工业生产中非地下埋设的气体和液体的输送管道。

2规范性引用文件

2.1《工业管道的基本识别色、识别符号和安全标识》GB7231-2003;

2.2《安全色》GB2893-2008;

2.3《消防安全标志》GB13495-1992;

3术语

3.1识别色:用以识别工业管道内物质种类的颜色。

3.2识别符号:用以识别工业管道内的物质名称和状态的记号。

3.3危险标识:表示工业管道内的物质为危险化学品。

3.4消防标识:表示工业管道内的物质专用于灭火。

4标识规范

4.1 基本识别标识种类

4.1.1管道全长上标识;

4.1.2在管道上以宽为150mm的色环标识;

4.1.3在管道上以长方形的识别色标牌标识;

4.1.4在管道上以点箭头的长方形识别色标牌标识;

4.1.5在管道上以系挂的识别色标牌标识。

4.2 管道基本识别色及颜色标准

4.3管道标识原则

4.3.1室外地沟、暗道的管道不涂色,但在阴井内接头处应按介质进行涂色; 4.3.2对于保温涂沥青的防腐管道不涂色;

4.3.3有保温层管道采用悬挂带箭头的标牌(4.1.4类);

4.3.4对于不锈钢管、有色金属管、玻璃管、塑料管或带有铝皮(有色金属)保护罩的管道采用色环标识(4.1.2类);

4.3.5其他种类的管道均在管道全长进行标识(4.1.1类)。 4.4 管道识别符号标识规范

4.4.1 每一组识别符号由管道介质名称、管道工艺参数(压力、温度、流速等)、介质流向箭头组成,如果做色环标识,识别符号包括识别色环、介质名称、管道工艺参数、介质流向箭头组成,属于危险化学品还要增加危险标识。

4.4.2每组识别符号标注位置应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上,直管每10m 必须设置一组识别符号。

4.4.3识别符号应标注在管道便于观察的一侧,如上方管道标注在管道下侧,下方管道标注在管道的上侧,并有一定的观察角度。 4.5基本标识方法应用实例

4.5.1 一般管道识别标识(4.1.1类标识) Ⅰ

Ⅲ 规格说明:

1) 介质流向箭头为管道内介质的实际流向,如果管道介质不分流向则为双箭头。箭头

实际宽度(箭头头部)为管径的三分之一,箭头长度为箭尾宽度的四倍。 2) 介质名称根据工艺标准或生产习惯确定,便于识别和区分。如悬挂焊循环冷却管道

分为进水管和回水管,介质名称就分别为循环进水、循环回水。

3) 介质名称一律采用黑体字,字体高度与流向箭头头部宽度一致,工艺参数为黑体字,

字体高度比介质名称小两号。

4) 介质名称、工艺参数、流向箭头等识别符号相互间隔100mm-150mm 。 5) 消防管道统一为红色,且介质名称为 “消防专用”,并采用双向箭头。

4.5.2 一般管道识别标识(4.1.2类标识)

Ⅰ Ⅱ Ⅲ 规格说明:

1) 色环标识宽度为150mm ,颜色为管道介质识别色。

2) 管道内的介质,凡属于GB13690所列的危险化学品器管道应增设危险标识。 3) 危险标识符号为宽150mm 黄色色环,色环两侧分别加25mm 黑色色环。 4) 介质名称和流向箭头为红色,尺寸大小参照6.4.1规格。

4.5.3 一般管道识别标识(4.1.4类标识)

规格说明: Ⅰ Ⅱ

1) 标识牌采用带箭头的2mm 厚板,长250mm 宽110mm ,由悬挂线与管道连接,标牌与

管道间距为5mm-10mm 。

2) 标识牌底色为管道介质的识别色,上面标注介质名称及工艺参数,度为标识牌宽度

的五分之四。

3) 标志牌悬挂位置参照本规范4.4.2项。

4.5.4 管径小于25mm 的管道标识。 Ⅰ Ⅱ

Ⅲ Ⅵ

规格说明:

1) 管径小于25mm 的管道不便于喷涂识别符号,采用粘贴识别标签的方式标识。 2) 标签长150mm ,宽30mm ,底色为管道介质识别色,识别符号颜色依照参照表确定。 3) 标签粘贴位置参考本规范4.4.2要求,竖管标签距地面1.8m ,且面向走道。

4.5.5管道阀门涂色要求

Ⅰ Ⅱ

规格说明:

1)管道阀门分阀体和手动转轮两部分,均需进行涂色。

2)铸铁材质的阀体刷黑色,碳钢材质的阀体刷灰色,不锈钢阀体不刷色。

3)手动转轮统一涂红色,转轮上突出的箭头和开/关字样涂黄色

5、工业管道识别色及识别符号参照表
