塘坝设计说明
水塘设计说明
水塘设计说明1. 简介水塘是一种常见的水利设施，用于集中储存雨水或蓄水供应农田灌溉。
本文档旨在提供水塘设计的详细说明，确保设计师和工程师能够按照标准要求进行水塘的规划和建设。
2. 设计要求在进行水塘设计时，需要考虑以下要求：2.1 容量根据灌溉需求和降雨情况，确定水塘的容量。
容量应能够满足农田灌溉的需求，并应预留一定的余量以应对降雨不足的情况。
对于大型农田，可能需要建设多个水塘。
2.2 位置选择选择适合位置来建设水塘。
考虑就近原则，将水塘设计在靠近农田的地方，以减少输送管道以及泵站的成本。
此外，还需要考虑水源供应的便利性和稳定性。
2.3 结构稳固水塘的结构必须稳固，能够承受地质条件和自然灾害的影响。
根据地质勘察结果和工程设计要求，选择适当的建设材料和结构形式。
确保水塘的安全和稳定运行。
2.4 水质管理水塘设计时应考虑水质管理措施，以确保储存的水质量良好。
可以设置滤水装置、水质监测设备和适当的水处理设备，防止杂质和污染物进入水塘。
3. 设计流程水塘设计的一般流程如下：3.1 调查和勘察对土地状况、地质条件和水源供应进行调查和勘察。
收集相关数据和信息，为后续设计提供依据。
3.2 容量计算根据农田灌溉需求和降雨情况，计算水塘的容量需求。
考虑到不同季节不同降雨量的影响，确保水塘容量能够满足需求。
3.3 结构设计根据勘察结果和容量计算，进行水塘的结构设计。
选择适当的建设材料和结构形式，确保水塘的稳固性和安全性。
3.4 水质管理设计考虑水质管理的措施，在设计中加入相应的滤水装置、监测设备和水处理设备。
4. 建设和维护按照设计要求进行水塘的建设和施工。
在建设过程中，确保工程质量，做好安全措施。
建设完毕后，定期维护和检查水塘的状况，确保其正常运行。
5. 总结水塘设计是确保农田灌溉供水的重要环节。
本文档提供了水塘设计的说明，并介绍了设计要求、流程以及建设与维护的相关内容。
在实施水塘设计时，设计师和工程师应遵循相应的标准和要求，确保水塘的功能和安全性。
农田塘坝设计方案
农田塘坝设计方案农田塘坝是农田灌溉系统中非常重要的一部分，它可以有效地收集和储存雨水，提供农田的灌溉水源，保证农作物的正常生长。
下面是一份农田塘坝设计方案：一、塘坝的选址选择距离农田近、地形地势较高、雨量丰富的地区，以方便灌溉工程的实施。
同时要避免在洼地和低洼地区建设塘坝，以防止洪水的溢出。
二、塘坝的规模根据农田的面积和水需求量来决定塘坝的规模。
一般来说，塘坝的面积应该能够容纳灌溉农田所需要的水量，并且保证有一定的储备水量。
三、塘坝的结构塘坝的结构主要由土石材料构成，可以采用土坝或者砂石坝的形式。
如果地质条件允许，也可以考虑采用混凝土坝的结构。
在土坝的结构中，应该确保坝体的稳定性，避免发生滑坡或者崩塌。
同时，还应该设置排水系统，以保证塘坝内的积水不会溢出或者渗漏。
四、塘坝的保护措施为了保护塘坝的稳定性和安全性，可以采取以下措施：1. 保持塘坝的坡度稳定，避免坡度过陡，以防止坡面的侵蚀和滑坡。
2. 在塘坝的下游设置溢洪道，以防止塘坝因为雨水过多而溢流，导致农田受损。
3. 设置防渗漏层，以防止塘坝的水分渗漏到地下水层。
4. 定期检查和维护塘坝，及时修补损坏的部分，确保塘坝的完整性和功能。
五、塘坝的污水处理农田灌溉过程中产生的污水需要得到有效的处理，以防止对环境造成污染。
可以采用生态处理或者人工湿地处理的方式，将污水中的有机物和悬浮物去除，然后再进行灌溉或者排放。
总之，农田塘坝的设计方案应该根据具体的地理环境和农田的实际情况来确定。
这份设计方案只是一个参考，具体的设计还需要根据实际情况进行综合考虑和调整。
最重要的是，在塘坝的设计、建设和维护过程中，要充分考虑塘坝的安全性和环境保护的因素，确保农田灌溉工程的可持续发展。
科左后旗莲花吐塘坝农田建设规划典型工程设计

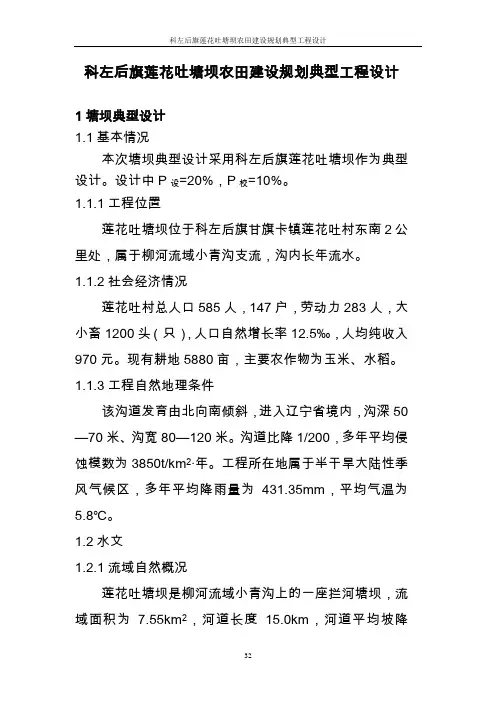

科左后旗莲花吐塘坝农田建设规划典型工程设计1塘坝典型设计1.1基本情况本次塘坝典型设计采用科左后旗莲花吐塘坝作为典型设计。
设计中P设=20%，P校=10%。
1.1.1工程位置莲花吐塘坝位于科左后旗甘旗卡镇莲花吐村东南2公里处，属于柳河流域小青沟支流，沟内长年流水。
1.1.2社会经济情况莲花吐村总人口585人，147户，劳动力283人，大小畜1200头（只），人口自然增长率12.5‰，人均纯收入970元。
现有耕地5880亩，主要农作物为玉米、水稻。
1.1.3工程自然地理条件该沟道发育由北向南倾斜，进入辽宁省境内，沟深50—70米、沟宽80—120米。
沟道比降1/200，多年平均侵蚀模数为3850t/km2·年。
工程所在地属于半干旱大陆性季风气候区，多年平均降雨量为431.35mm，平均气温为5.8℃。
1.2水文1.2.1流域自然概况莲花吐塘坝是柳河流域小青沟上的一座拦河塘坝，流域面积为7.55km2，河道长度15.0km，河道平均坡降1/200。
1.2.2气象莲花吐塘坝的气象资料，采用邻近甘旗卡气象站的实测资料。
1.2.3降雨莲花吐塘坝属于柳河流域，具有半干旱大陆性季风型气候特征。
根据甘旗卡站观测资料，多年平均降雨量为431.35mm，降水年内分配极不均匀，年际变化大，春季4—5月份平均降水量在20—70mm之间，占全年降水量的5—16%，夏季降水集中，7—8月份平均降水150—250mm，占全年降水的40—60%，入秋以后降水减少，9月份降水30—80mm，占全年的7—18%，冬季降水极少。
1.2.4蒸发本区多年平均蒸发量为1950mm（20cm蒸发皿）。
1.2.5风本区是大风出现较多的地区，多年平均风速4.0m/s，多年平均最大风速为17m/s。
1.2.6气温本区干旱少雨，天气多晴朗，日照时间较长，夏季炎热，冬季寒冷，该区多年平均气温5.8℃，年极端最高气温36.2℃，最低气温-32.2℃，一月平均气温-14.0℃，七月份平均气温23.2℃。
塘坝设计方案
塘坝设计方案概要本文档描述了一个塘坝的设计方案，涉及到塘坝的选址、设计参数、施工工艺等内容。
塘坝是一种常见的水利工程，用于蓄水、防洪和灌溉等目的。
本方案旨在设计一个满足特定需求的塘坝，并提供具体的设计方案和相关指导。
选址塘坝的选址是塘坝设计的首要考虑因素。
选址时需要考虑以下因素：1.地质条件：选址区域的地质条件应满足塘坝的承载能力和稳定性要求。
避免选择地质活动区、断层带和滑坡区等地质灾害风险较大的区域。
2.水资源条件：选址区域的水资源应满足塘坝建设和运行的需要。
需要考虑水源的稳定性、水质的适宜性和水位的变化情况等。
3.地形条件：选址区域的地形条件应适合塘坝建设和运行。
需要考虑地势高低、坡度、土壤类型等因素。
设计参数塘坝的设计参数包括以下内容：1.坝高：坝高是塘坝的一个重要参数，直接影响到塘坝的蓄水量和防洪能力。
根据具体需求和选址条件，确定塘坝的合理坝高。
2.坝顶宽度：坝顶宽度决定了塘坝的稳定性和使用性能。
根据塘坝的规模和用途，确定合理的坝顶宽度。
3.溢洪道：溢洪道是用于排放降雨过程中产生的超过塘坝容量的水流。
设计时需要考虑溢洪道的宽度、高度和排水能力等。
4.排水系统：塘坝内部的排水系统是保证塘坛建筑物稳定的重要组成部分。
设计时需要考虑排水系统的布置、材料和运行方式等。
施工工艺塘坝的施工工艺涉及到塘坝建设的各个环节，包括以下内容：1.土方开挖：根据设计要求，进行塘坝场地的土方开挖工作。
根据土壤类型和坝体结构，确定土方开挖的施工方法和技术要求。
2.确定坝基和坝体的处理方法：根据选址区域的地质条件，确定坝基处理的方法，如填筑、砂石加固等。
同时，根据设计要求和施工条件，确定坝体处理的方法，如填筑、压实等。
3.建立坝顶和坝侧的护坡措施：根据设计要求和坝体的稳定性要求，确定坝顶和坝侧的护坡措施。
可采用石块护坡、混凝土护坡等方式。
4.完善排水系统：在塘坝建设过程中，需要建设或配置排水系统，确保塘坝内部的排水畅通，避免水压损坏坝体结构。
塘坝工程方案
塘坝工程方案一、工程背景随着经济的快速发展和人口的不断增加，人们对水资源的需求日益增加。
然而，由于全球气候变化和环境污染等原因，水资源稀缺性日益加剧，水灾灾害频繁发生，给人民生产生活带来沉重的负担。
为了解决这一问题，开展塘坝工程建设，保障水资源的安全供应，具有十分重要的意义。
二、工程选址及地质地形条件塘坝工程选址应选择地质稳定、地形开阔、水源丰富的区域，以确保工程建设的安全和稳定。
首先需要开展地质勘察工作，了解选址地质地形情况，评价地质灾害风险，并根据评估结果选择合适的工程建设地点。
其次，对选址地区的水文水资源进行调查分析，为工程建设提供可靠的水源保障。
三、工程设计及设施规划1. 坝体结构设计根据地质地形条件，选择坝体结构类型，包括重力坝、拱坝、碾压混凝土坝、土石坝等，同时考虑坝体材料的选择和加固，确保坝体的稳定性和安全性。
2. 坝基渗流与防渗设计开展坝基渗流稳定性分析，选择合适的渗流防治措施，包括渗流止水帷幕、渗流防护层、渗流排水系统等，保障坝基渗流稳定。
3. 泄洪设施设计根据工程需求和水文水资源条件，设计适当的泄洪设施，确保坝体安全释放洪水，并避免泄洪设施的冲刷破坏。
4. 生态环境规划设计考虑生态环境保护，合理规划绿地、植被、鱼类保护区等生态环境设施，促进生态平衡，保护生态环境。
四、社会经济效益分析塘坝工程建设的主要目的在于保障水资源的安全供应，促进农业灌溉、水资源调配以及防洪排涝等方面的发展。
因此，需要对工程建设的社会经济效益进行综合分析，包括工程建设投资与盈利、水资源供应和利用效率、农业产量增加等因素，评估工程建设对地区经济社会的推动作用。
五、安全管理与风险评估1. 安全管理措施开展工程建设前期风险评估，设计合理的安全管理措施，包括建设期、运营期的安全管理规范，以保障工程建设和运行的安全。
2. 风险评估与应对评估工程建设和运行期间的各种自然灾害、地质灾害风险，设计合适的风险预警系统与应急响应措施，降低风险对工程的影响。
北黄塘坝设计

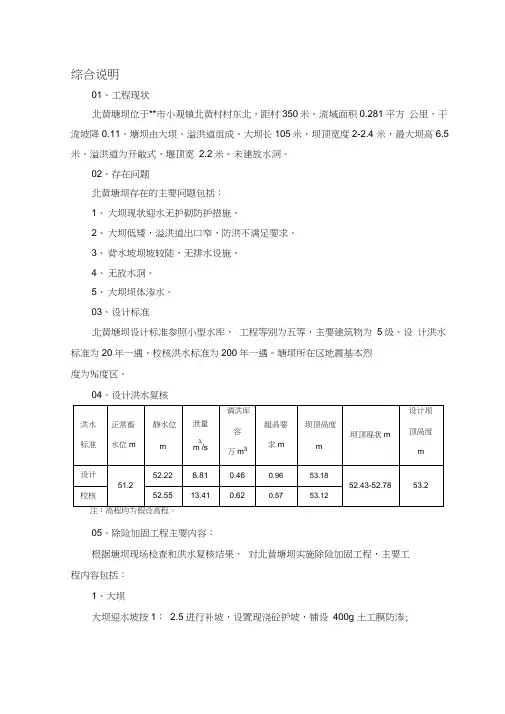

综合说明01、工程现状北黄塘坝位于**市小观镇北黄村村东北，距村350米。
流域面积0.281平方公里，干流坡降0.11。
塘坝由大坝、溢洪道组成。
大坝长105米，坝顶宽度2-2.4 米，最大坝高6.5米。
溢洪道为开敞式，堰顶宽 2.2米。
未建放水洞。
02、存在问题北黄塘坝存在的主要问题包括：1、大坝现状迎水无护砌防护措施。
2、大坝低矮，溢洪道出口窄，防洪不满足要求。
3、背水坡坝坡较陡，无排水设施。
4、无放水洞。
5、大坝坝体渗水。
03、设计标准北黄塘坝设计标准参照小型水库，工程等别为五等，主要建筑物为5级。
设计洪水标准为20年一遇，校核洪水标准为200年一遇。
塘坝所在区地震基本烈度为％度区。
04、设计洪水复核05、除险加固工程主要内容：根据塘坝现场检查和洪水复核结果，对北黄塘坝实施除险加固工程，主要工程内容包括：1、大坝大坝迎水坡按1： 2.5进行补坡，设置现浇砼护坡，铺设400g 土工膜防渗;坝顶设置防护墙，泥结石路面；背水坡按1: 2.5进行填筑，修筑坝后排水沟2、溢洪道重建溢洪道交通桥，溢洪道进口进行护砌。
3、设置坝上虹吸式放水洞。
06、设计概算主体工程主要工程量：活动土石方10412用；浆砌块石633吊；砼200用。
工程概算总投资62.92万元。
其中：建筑工程53.71万元，临时工程1.07万元，其他费用5.14万元，基本预备费3.00万元。
07、资金筹措及施工进度安排**市北黄塘坝除险加固工程概算投资62.92万元，由**市2010年度中央小农水专项补助资金和**市地方财政自筹资金共同承担。
根据塘坝的防汛要求及投资规模，确定北黄塘坝除险加固工程2010年8月开工，2010年11月底竣工。
—、工程现状北黄塘坝位于**市小观镇北黄村村东北，距村350米。
流域面积0.281平方公里，干流坡降0.11，干流长0.979公里。
塘坝由大坝、溢洪道组成。
大坝长105米，坝顶宽度2-2.4米，坝顶高程52.43-52.78米，最大坝高6.5米。
塘坝设计
鹏泉街道办事处南龙崮福山农家庄园重力坝工程设计说明莱芜高新区鹏泉街道办事处二0一三年十二月南龙崮福山农家庄园重力坝设计说明一、工程概况1、工程位臵：该工程位于南龙崮村东200m福山农家庄园东北部。
2、工程规模：该塘坝控制流域面积0.1km2，最大坝高8.48m, 坝基为微、弱风化的花岗岩层，致密坚硬，强度高，抗冲能力强，总库容1.56万m3,工程量931.33m3。
二、基本资料1、水文气象该流域属暖温带半湿润季风性气候，四季分明，温差变化大。
据莱芜气象站多年观测资料统计，多年平均气温13.0℃，年极端最高气温38.3℃，极端最低气温-19.3℃，气温自南向北呈递减趋势，该区域多年平均降水量为717.2mm，四季雨量分配极不均匀，冬半年受大陆西风控制，干冷少雨，夏半年受东南季风影响，暖湿多雨，六月下旬至九月下旬为雨季，多年平均降水量为520mm。
莱芜年平均风速2.1m/s，4月份最大为2.7m/s，9月份最小为1.7 m/s，春季比秋季风大,全年主导风向为ESE；冻土深度平均45cm。
2、地形地貌该工程控制流域内最高海拔313.8m，工程所在位臵266.5m，地面坡度在40度以下，沟谷“V”字型冲沟发育，呈扇形分布。
3、工程地质该流域为砂石山区，地层出露为元古代前震旦纪泰山群变质岩，沟底为第四纪沉积松散物。
依据国标GB18306-2001《中国地震动参数区划图》本区地震动峰值加速度为0.05g，反应谱特征周期0.45S。
大坝工程地质评价，坝址处为砂砾覆盖，厚度1-2m，两岸沟坡风化层，厚度1-2m，沟底覆盖以下及沟两岸边坡风化层以下均为完整坚硬岩石，弱透水性，可作为大坝基础。
库区内没有断层通过，也无其他不利地质构造，渗水能力极微弱，岸坡稳定，不存在塌岸、滑坡等地质灾害。
4、天然建筑材料粘土料、砂石料和石料在坝址上下游2-3km均可开采，储量足。
粘土料各项指标均满足土坝防渗体土料质量技术要求。
砂石料满足重力坝要求。
塘坝设计方案
塘坝设计方案塘坝设计方案一、前言塘坝设计是农田水利建设的重点项目之一，旨在调节农田水利用效益，保护农作物和土壤免受洪水侵害，并提供农田供水。
本文将就塘坝设计方案进行详细阐述。
二、确定设计需求1. 明确需要修建的塘坝数量和位置。
2. 了解所在区域的洪水频率和洪水量。
3. 分析农田的需水量和排水需求。
4. 确定塘坝的容积需求和水位控制要求。
三、塘坝选址1. 根据地形地貌和洪水特性选择地点。
2. 优选土质较好、坡度适宜和附近没有其他工程设施的地区。
四、塘坝结构设计1. 根据需求确定塘坝的容积和水位高度。
2. 选择合适的材料和施工方法进行塘坝修建。
3. 考虑塘坝的抗震和抗洪能力，确保其安全可靠。
五、塘坝排水设计1. 考虑农田的排水需求和附近的水资源情况，合理设置塘坝的排水口和引水管道。
2. 设计适当的排水流量和水位控制系统，确保农田排水顺畅。
六、塘坝灌溉设计1. 根据农田的需水量和附近的水资源情况，设置塘坝的灌溉出水口和供水管道。
2. 设计适当的出水流量和水位控制系统，确保农田得到充足的供水。
七、塘坝运维管理1. 设计合理的塘坝巡查和维护计划，确保塘坝的正常运行。
2. 配备必要的设备和工具，及时处理塘坝的故障和损坏。
3. 定期进行塘坝的清理和修复工作，保持塘坝的功能完好。
八、塘坝环境保护1. 在塘坝修建过程中，遵循环保规章制度，减少对环境的污染和破坏。
2. 设计合理的污水处理系统，对排出的污水进行处理，确保不对周围环境造成污染。
九、塘坝经济效益评估1. 评估塘坝修建的成本和效益，确保投资回报合理。
2. 考虑农田的产量和经济效益，分析塘坝对农田水利用的促进作用。
综上所述，塘坝设计方案需要多方面的考虑，从选址到结构设计，再到排水和灌溉系统的设计，都需要充分满足农田水利的需求，并保证其安全可靠。
同时，还需要注重环境保护和经济效益评估，确保塘坝建设的全面发展。
塘坝施工设计
(１)施工方案与技术措施一、土方开挖１、测量放样土石方开挖前，先根据监理提供的平面、高程控制点，用全站仪进行控制测量,根据设计尺寸,测放出建筑物的外轮廓线、中心线，并用水准仪逐一测量出断面的地面高程，准确控制开挖（回填)深度。
同时在工程施工范围外设高程控制点,用以控制开挖(回填）标高。
2、基础清基开挖根据设计要求进行清基处理,利用挖掘机及装载机先清除拆除的石块及杂物,而后开挖钢筋混凝土基础,要及时作好基坑排水、边坡支护,防止塌坡.基面经清理平整后，应及时报验。
基面验收后应抓紧施工,若不能立即施工时,应做好基面保护,复工前应再检验，必要时须重新清理。
三、塘坝主体工程1、排水管布设由工程技术人员按照图纸要求施工放样，做好排水管的定位布设工作。
排水管接口按规范要求做好防水工作。
２、砌石工程２。
1 砌石材料（1)块石:石料应新鲜完整、质地坚硬,不得有剥落层和裂纹；外形大致呈方形,上、下两面基本平行且大致平整，无尖角、薄边块厚宜大于2０cm。
(2)粗料石:棱角分明,各面基本平整,同一面最大高差不宜大于石料长度的3%,石料长度宜大于50cm，宽度、高度不宜小于25cm.2．２砌石工艺（1）为利于石料与胶结材料结合，石料表面要粗糙,上坝前在坝外冲洗干净，砌筑时呈饱和而不带水的状态。
（２)砌石，一般先铺浆(座浆）后安放石块再灌浆,并用插钎或震捣器捣实,使灰浆饱满,铺浆厚度一般2～3cｍ。
（3)石料放置平稳后要用铁锤敲打,竖缝灌满浆后在缝隙间填塞小块石并稍加敲击,达到缝隙满浆和结合紧密的要求。
(4）安排砌石进度时,最好是连续不断地逐层砌筑。
否则，在砂浆终凝前应将砌体表面清扫干净,以免时间过长清理困难。
对停砌已久的老砌体，表面要作特殊处理（凿毛、清除松动的石块、冲洗等）才能继续砌筑。
(5）坝体上升的层面尽量保持向上游大致呈1：30～1:20的倾斜坡,即迎水面比背水面略低。
分段砌筑的高差不宜过大，一般控制在１~1。
５米以下。
塘坝工程典型设计
按设计洪水用简易调洪法调洪，选最优方案，确定溢洪道底宽和最高洪水位。
式中：
Qm——某一频率洪峰流量
Qp——某一频率洪峰流量（Qp=172m3/s）
V防——溢洪道底以上防洪库容（V防=21.0万立方米）
V调——参与调洪的洪量（V调=165.79万立米）
经计算qm=150.2m/秒
溢洪道下泄流量公式：q=mbh3/2
塘坝工程典型设计
一、基本情况
青草沟塘坝位于元宝山镇长胜村，青草沟流域下游，英金河右岸，属老哈河流域，流域面积17.7平方公里，流域平均长5.4公里，平均宽3.0公里，海拔高程在522-689米之间，相对高差167米。地貌型为黄土丘陵沟壑区，地势西南高，东北低，土壤以沙壤为主。
二、水文水利计算
一、基础资料
材料、机械、人工预算价格表
单位：元
单位
单价
备注
块石
m3
工地价
河石
m3
粗沙
m3
砂子
m3
水泥
T
425#
人工
工日
100马力推土机
台班
1、工程量
本工程建设动用土方5.29万立米，浆砌石688立方米，干砌石1011立方米，共需水泥77.3吨，块石2025立方米，砂子249立方米，工程用量见下表。
工程用量表
单位：立方米
V兴=（1+C）FD/10000n
式中：C——损失占兴利库容百分比（取0.3）
F——灌溉面积
D——灌水定额（取90m3/亩）
n——渠道有效利用系数（取0.9）。
正常库容V正=V垫+V兴=9.46万立方米，正常水位H正=6.2米。
3、溢洪道尺寸及防洪库容的确定
塘坝工程建设方案
塘坝工程建设方案一、项目所在地环境概况该塘坝工程位于中国南方的一个山区地区，周围为茂密的森林和多条溪流。
该地区属于典型的山地丘陵地貌，地势起伏较大，水资源丰富。
由于该地区常年降雨充沛，且低地较多，易发洪涝灾害，因此有必要开展塘坝工程，调整当地水资源供应和防洪排涝。
二、项目背景1.需求分析由于当地地势复杂，多为山地丘陵，水文地质条件较差，为保障当地的供水水资源及改善当地低洼地区的排涝状况，急需进行塘坝工程建设，以解决目前的水资源匮乏和防洪问题。
2.环境影响评价在项目开展前，我们对工程所在地进行了全面周密的环境评估，预计项目实施后将减少局部洪涝频发的情况，增加当地水资源供应，同时也有力地改善了地区的水资源环境，充分满足了周边居民的生活用水需求。
三、项目建设内容1. 工程规模本次塘坝工程以水库、堤坝、引水渠等为主要建设内容，预计总投资额约为5000万元，占地面积1000亩。
2. 建设内容(1) 水库水库的设计主要是在当地山地地势上开挖一块区域形成水库蓄水，预计蓄水量约为50万立方米。
水库的建设可以有效调节水资源供应和防洪排涝。
(2) 堤坝为了确保水库的安全和稳定，需要距离水库适当的位置修建堤坝，预计堤坝的长度约为500米，高度约为20米。
(3) 引水渠为了保证水库的蓄水量和水库水资源的有效利用，需在水库周围修建引水渠，预计引水渠长度约为3公里，最大输水流量为10立方米/秒。
四、建设方案具体实施内容1. 前期准备在开工前阶段，需要对工程所在地的地质水文等情况进行详细的调查研究，以制定详细的建设方案。
2. 施工技术(1) 水库的开挖水库的开挖是本次工程施工的首要任务，需要根据地质条件选择适当的开挖方案，保证工程的安全和稳定。
(2) 堤坝的建设堤坝的建设需要注意材料的选择和堆砌方式，保证堤坝的牢固性和耐久性。
(3) 引水渠的修建对于引水渠的修建，需要根据地势和输水需求选择合适的线路和施工工艺，保证引水渠的畅通和稳定。
(2024版)塘坝设计
可编辑修改精选全文完整版塘坝设计1塘坝位置的选定塘坝位置的选定主要注意以下几点：一是库区条件；二是地质条件；三是水源条件。
1.1库区条件选择两山一沟肚大口小的地形，既坝址处谷口要窄小，使坝较短；谷口以上要比较宽广平坦，以便多蓄水。
1.2地质条件对选定的库区进行地质勘探，探明库区的地质条件，以免库区渗漏，造成不必要的损失。
1.3水源条件塘坝位置应选在水源充足、水质没有污染、适宜灌溉的地方。
2基础资料搜集2.1地质资料2.1.1库区地质主要搜集或者对库区进行地质勘探，探明库区的地质条件，他是由那些土层组成，土的分类，土的物理、力学指标。
2.1.2坝址处地质主要搜集或者对所选坝址进行地质勘探，探明坝址的地质条件，他是由那些土层组成，土的分类，土的物理、力学指标。
2.2水文、气象资料主要搜集坝址处的水文、气象资料，如流量、降水、风速等，对于小型工程，如果搜集不到这些资料，也可以利用《水文图集》进行计算。
2.3地形资料库区地形图，一般需要1：500—1：2000比例尺的库区地形图。
2.4天然建筑材料查明当地出产哪些天然建筑材料，如粘土、砂子、石料等。
查明分布情况、储量、质量等。
2.5 当地的社会经济情况如农作物的种植结构、产量、生产成本等。
2.6 当地群众对项目的认知程度这也是比较重要的，如果当地的群众认为这个项目对他们比较重要，他们会非常支持。
会向你提供很多有价值的资料。
3塘坝设计3.1水文水利计算3.1.1水文计算一般情况，要修建的工程处都没有实测的水文资料，可以根据《水文图集》进行计算。
a)年径流计算由《图集》成果图14、15查得多年平均年径流深R O,变差系数C V,C S=2 C V,P=75%，查附录三得K P值。
1)计算多年平均年径流量W O=1000R O F（万立方米）式中：R O-----平均年径流深，mm;F---集水面积，km2。
1000---折算系数。
2)计算P=75%设计年径流（需要确定灌溉设计标准，查《灌溉与排水工程设计规范》GB50288-99，确定灌溉设计保证率）W p=K P W O(设计年径流量)R p= K P R O(设计年径深)3)计算各月径流由成果图16，查出项目所在地的径流年内分配分区，再由表3-3各区径流年内分配表查得各月分配百分数，与设计年来水量、设计年径流深相乘，既得各月径流量与径流深。
小塘坝设计
工程设计说明书1 基本情况1.1概况肖墙村3﹟溢流坝位于天镇县张西河乡肖墙村南正沟上游，距肖墙村 3.4公理，地貌类型属土石山区。
溢流坝上游流域面积5.68km2，属国有林场所有，植被覆盖度为68.2℅，沟道内有常流水，平均流量为6.6L/t。
经探勘坝址处表层为沙砾石，其下部2米左右即为基岩，基岩岩层稳定，可作为大坝基础。
肖墙村，全村总土地面积为8146亩，其中耕地面积3256亩，总户数427户，总人口1548人。
1.2工程建设的目的及作用兴建该坝的主要作用是拦蓄沟道内的流水，以抬高水位浇灌下游的农田，保证基本口粮的生产，并可为肖墙村农林牧业协调发展创造条件，进而走可持续利用发展之路。
1.3建筑材料1.3.1石料、砂子：坝址附近有石料厂、砂厂，其质量、数量均可满足建坝要求；1.3.2水泥、木材、钢材、柴油等材料可到距坝址18km的天镇县县城购买2 工程设计2.1大坝工程布设及结构尺寸该坝型定为浆砌石滚水溢流坝，工程枢纽由溢流坝和放水建筑物二大件组成。
设计总坝高5m，顶宽0.5m，底宽4.75m，可拦蓄雨水1.44万方（从万分之一地形图量算面积）。
坝体上游坝面垂直，下游坡比1：0.85，坝体用M5.0砂浆砌筑，上游坝面用M10水泥砂浆勾缝,坝顶及下游坝坡浇筑C20砼30cm厚。
大坝基础宽5.75米，基础深1.5米，坝顶长41.8米，坝底长31.6米，平均坝长36.7米。
坝体要深入两岸各1米。
大坝下游设海漫，海漫长5. 5米，厚0.5米，海漫前端设消力墙和齿墙，消力墙高0.8米，宽0.8米；齿墙深1米，宽1米。
大坝下游两岸修用M7.5砌石侧墙护坡，侧墙护坡高2米，长度到海漫为止。
初步估算坝体工程量为1572.9方，其中:浆砌石864方，现浇C20砼77.8方，土方631.1M3，坝肩削坡67.5M2，护坡52.24M2。
详见附图03。
2.2 放水建筑物设计水在坝内集蓄后，经放水建筑物下泄灌溉下游农田。
塘坝初步设计
目录第一章综合说明 (1)1.1工程概况 (1)1.2任务来源与勘测设计工作过程 (1)1.3依据的主要规范、规程及相关文件 (1)1.4工程规模等级 (2)1.5设计洪水与调洪成果 (2)1.6险情隐患及加固处理措施 (3)1.7工程管理 (4)1.8施工组织设计 (4)1.9工程概算 (4)第二章水文 (6)2.1基本概况 (6)2.2设计洪水计算 (6)2.3兴利调节计算 (8)第三章工程地质 (9)第四章工程概况与加固规模 (11)4.1概况 (11)4.2工程存在的问题 (11)4.3除险加固必要性和建设内容 (12)4.4工程规模与特性指标 (12)第五章水库洪水调节计算 (14)5.1调节计算的边界条件 (14)5.2洪水调节计算 (14)5.3洪水调节计算成果 (15)第六章大坝除险加固设计 (17)6.1坝顶高程复核 (17)6.2大坝加固设计 (20)第七章溢洪道工程加固设计 (21)7.1工程布置 (21)7.2岸墙设计 (21)第八章放水洞工程加固设计 (24)8.1放水洞洞身加固方案比选 (24)8.2放水洞布置 (24)8.3放水洞水力设计 (25)第九章金属结构设计 (27)9.1放水洞金属结构设计 (27)9.2防腐处理 (27)第十章工程管理设计 (28)10.1管理机构 (28)10.2管理范围和保护范围 (28)10.3管理设施 (28)10.4管理经费 (28)第十一章施工组织设计 (29)11.1 工程条件 (29)11.2 主体工程施工 (30)11.3施工交通运输 (33)11.4施工总布置 (33)11.5 施工安全 (34)11.6 施工总进度 (34)第十二章工程概算 (35)12.1工程概算指标 (35)12.2编制依据 (35)12.3基础单价及费率标准 (36)12.4临时工程 (38)12.5其它费用 (38)12.6工程概算表 (38)第十三章经济评价 (39)13.1除险加固的必要性 (39)13.2除险加固效益 (39)13.3综合评价结论 (39)第一章综合说明1.1工程概况李家石屋2号塘坝位于蒙山旅游区管理委员会柏林镇李家石屋村北，浚河水系金线河支流上游，水库控制流域面积 2.7km2。
塘坝设计说明书(完整CAD图)
1.综合说明1.1流域基本情况及修建塘坝可行性冷家塘坝工程位于辽宁省阜新市彰武县四堡子乡冷家村，坝址位于东经122°15′，北纬42°35′，在圣塘河下游, 坝址距冷家水库2km。
水库所在水文分区为V区。
坝址以上河长2km，河道平均比降J=13.36‰，产流面积4.2km。
1根据四堡子乡发展规划要求，为了开发圣塘河流域地表水资源，决定在冷家水库下游修建塘坝，拟灌溉旱田556亩，以便控制调节该流域水量，由于该流域内一直没有控制性工程，该工程的修建将为更好地了解该流域的水文特性，全面开发该流域水资源提供方便。
1.2项目区水文状况圣塘河流域内没有水文观测资料。
故冷家塘坝洪水计算按无资料地区考虑。
1.3工程地质冷家塘坝位于科尔沁沙地前缘,主要地貌、形态为低矮沙丘，地势较平坦，植被稀疏，区域大地构造位于中朝准地台燕山台褶东部，塘坝区范围未见有大的构造发育。
塘坝区地下水以第四系孔隙潜水为主，补给以大气降水为主。
地下径流条件良好。
塘坝上游未发现有向外排泄的明显渗漏段和渗漏通道。
冷家塘坝工程大坝为均质土坝，填筑材料就地区取材，经济合理，选择大坝下游右岸天然土场开采，运输便利。
1.4工程任务和规模冷家塘坝是圣塘河流域的控制性工程，主要担负着冷家村农田灌溉任务，年供水量18.32万m3，设计灌溉旱田556亩，水库正常高蓄水位为94.18m，相应库容7.70万m3，校核洪水位95.62m，相应库容15.18万m3，最大溢洪水深2.62 m，设计洪水位95.08（m），相应库容12.30万m3，最大溢洪水深2.08m，防洪限制水位93.0 m，相应库容4.4万m3，死水位91.9m，相应库容1.94万m3，塘坝建成后，可保证下游农田灌溉用水需要，为农业发展做出贡献。
1.5工程布置及建筑物冷家塘坝工程主要由大坝、溢洪道等建筑物组成，根据（SL252-1000）《水利水电工程等级划分及洪水标准》规定，冷家塘坝总库容15.18 万m3，其工程主要建筑物为V级，设计洪水标准为10年设计，20年校核。
塘坝
塘坝加固横断面图
塘坝坝体设计塘埂形式与断面设计要根据塘埂高度筑埂材料塘址的地形和地基条件以及当地的水文气象施工劳动力等因素因地制宜进行综合分析
讲解人：方朝阳
主要内容
1.坝塘布置原则 2.塘址原则 3.坝塘坝体设计 4.塘坝加固
1 坝塘布置原则
2 塘址的选择
(1)地形条件好。位置高，塘容大，自流灌溉面积大；淹没 占地少，有适宜修建溢洪道位置；工程简单，土方和配套建筑 物少；费用省，用工少。 (2)地质条件好。工程安全可靠，渗漏损失小，能蓄住水。 (3)水源条件好。集水面积大，来水量丰富，无严重污染源、 淤积源。 (4)靠近灌区。“塘跟田走”，连接渠道短，输水损失小。 (5)施工、交通及管理方便。附近有合适的筑塘土料，取土 运土方便，最好能利用挖塘土筑塘埂。 (6)行政区划单一，归属权界定清楚。 (7)有人畜用水要求的，尽量靠近村庄，或选择位置较高处， 能自压给水。
3 塘坝坝体设计
塘埂形式与断面设计要根据塘埂高度、筑埂材料、塘址 的地形和地基条件，以及当地的水文、气象、施工、劳动力 等因素，因地制宜，进行综合分析。 塘埂一般为土埂，通常设计成梯形断面，塘埂顶高程应 高于塘内正常最高蓄水位1.0-1.5m。塘埂类似于水库的拦水 坝，起拦蓄水量、抬高水位的作用。主要考虑以下几方面： (1)不会发生漫顶溢流； (2)塘埂的迎、背水坡稳定，不会发生滑坡、坍塌； (3)埂基和埂身不会发生严重渗漏、管涌和流土； (4)就地取材，因材设计； (5)构造简单，适应地形、地基条件，方便施工，节省费用。
3.2 土质塘埂横断面
土质塘埂横断面随塘埂高度而变化，并受填土土质及密 实度的影响。均匀土质塘埂横断面见下表 表1 均匀土质塘埂一般标准
3.3 放、泄水建物的设计
塘坝工程施工组织设计方案
塘坝工程坝体填筑施工组织设计目录1工程概况 (2)1.1基本情况 (2)1.2工程量 (2)1.3施工工期 (2)2施工方案 (3)2.1施工方案编制依据及规程 (3)2.2施工程序 (3)2.3料场开采与规划 (3)2.4碾压试验 (4)2.5坝体填筑 (4)3施工布置 (6)3.1施工布置原则 (6)3.2施工布置总说明 (6)3.3施工平面布置 (6)4施工进度计划 (7)5质量管理 (9)5.1施工质量管理目标 (9)5.2质量管理机构 (9)5.3施工质量保证措施 (10)6安全生产、文明施工管理 (12)6.1安全生产 (12)6.2文明施工 (13)7环境保护措施 (15)1工程概况1.1基本情况该塘坝工程设计为粉质粘土均质土坝，坝轴线长150m，建基面高程65.2m，坝顶高程77.2m，坝高12m，上游坡1：3，碎石护坡，下游坡1：2.5，植草护坡，坝顶宽6m，填筑总工程量56000m3，基础开挖工程量3500m3。
粉质粘土料场位于坝下左岸3.5km处，覆盖层已清理合格，开采高程81~87m，征地面积80*250m，无上坝交通路，料场土料的天然含水量16.2~17.1%,天然容重1.61~1.63g/cm3，击实最大密度1.66g/cm3，最优含水量16.8%。
沿运输路布设轴线方向无障碍物，无断沟，最大自然坡度为13%。
料场不受汛期影响。
图1 大坝标准断面图（单位：m）1.2工程量大坝土方填筑总工程量56000m3，基础开挖工程量3500m3，迎水坡碎石护坡面积5700m2，背水坡植草护坡面积4850m2。
1.3施工工期施工总工期要求：在4个月内完工。
2施工方案2.1施工方案编制依据及规程⑴《碾压式土石坝设计规范》（SL274－2001）⑵《水利水电工程施工测量规范》（SL52－93）⑶《水利水电工程施工组织设计规范》（SIJ338－89）⑷《水利基本建设工程验收规范》（SDJ84－86）⑸《土石坝施工技术规范》⑹《土工试验规程》（SL237—1999）2.2施工程序⑴施工前，派出项目部人员及先遣队伍进驻工地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
莱芜高新区鹏泉街道办事处瓜皮岭村北塘坝
设
计
说
明
莱芜高新区水务局
二00八年三月十日
一、基本情况
瓜皮岭村北塘坝位于高新区鹏泉街道办事处瓜皮岭村北沟内，控制流域面积0.32平方公里，库区内地形较为开阔，坝址在沟下游，坝轴较短，口小肚大，库区内为完整的花岗岩体，覆盖层较薄，两岸阶地，西坡较缓，土石交替，透水性微弱，东坡地势陡峻，岩石裸露。
该区地质构造为砂基岩区，地下水资源缺乏。
同时由于受地形、地貌、自然气候和人为活动的影响，沿沟植被资源覆盖率极低，保水保土能力差。
区内多年平均降雨量为720毫米，其中汛期占72%，由于本工程位于分支中上游，防洪压力较大。
区内年平均地表迳流量为4.54万立方米左右，水资源利用程度低，兴利除害效益得不到充分发挥。
根据当地水文资料，由水文图籍查得当地多年平均降雨量为720毫米，多年平均径流深等值线图得多年平均径流深197毫米，则多年平均径流量为4.54万方，设计瓜皮岭村北塘坝库容为3.0万m3，有效解决周围200亩山岭地经济林及周围60耕地的灌溉用水，为该村进一步进行农业结构调整、发展生态旅游业打好基础。
二、设计依据和标准
（一）条件依据
1、流域内筑坝材料丰富，可就地取材。
2、减轻下游淤积和防洪压力
（二）技术要求
1、洪水标准
瓜皮岭村北塘坝按20年一遇洪水标准设计，100年一遇洪水标准校核，设计淤积年限为25年。
2、筑坝材料
(1)粘土心墙：土料必须有一定的可塑性，经碾压后结成整体，能适应坝体和坝基沉降而不发生裂缝。
当地塑性指数为10-17的中壤及塑性指数为17-20的粘土都比较合适。
（2）大坝铺盖层：凡粒径级配好的中沙、粗沙、砾石、卵石等天然混合料都适宜于填筑坝壳。
当地这种材料丰富，可就地取材。
3、规划依据
《水利水电工程设计洪水计算规范》（SL44-93）
《水建筑物荷载设计规范》（DL5077-1997）
《防洪标准》（GB50201-94）
《山东省水文图集》
其他有关的设计规范
三、工程设计说明及工程量计算
（一）坝体
设计此坝坝身为粘土心墙砂壳坝，坝长61.3米，封顶宽4.0
米，大坝内外坡度比为1：2.0，最大坝高为10.26米，最大铺底宽45.04米，其中粘土心墙坡度比为1:0.5，封顶宽3.0米。
设计坝顶高程为51.00米（BM点高程为50.00米）。
经计算，大坝坝身共需土方5927.5m3，其中粘土心墙1877.8m3，护坡块石248.7m3，碎石垫层124.4m3，棱体排水（长14.0米）干砌石52.5m3。
1、坝顶：根据当地水文地质资料及流域控制面积，设计坝顶宽4.0米；坝顶护面材料采用级配碎石，以防止防渗体的干裂和雨水冲蚀，为排除雨水，坝顶向坝内倾斜，坡度为3%。
2、护坡：坝体上游面（内坡）为防止波浪淘涮及漂浮物的损害、顺坝水流的冲刷等对坝坡的危害，必须进行护坡。
本坝设计内坡进行干砌石护坡，其中干砌石护坡厚度为30cm，碎石垫层厚15cm。
（二）坝基
筑坝前要完全清除表层的腐殖土，包括较薄的细砂层、稀泥、草皮及树根、乱石和松动的岩块等，平均深度为0.5米；同时开挖深槽至不透水层或基岩，槽内回填粘土（或灰土）形成截水槽，平均深度均为1.0米，则坝基清除土石方670m3，截水槽回填粘土（灰土）290m3。
（三）溢洪道
设在大坝西端距坝体5米处，基础为风化砂基岩，型式为开敞式，堰顶高程为49.0米，堰顶宽3.0米。
保坝最大溢洪水深2.0米，高程51.0米以下为矩形槽，以上为1：0.5边坡，矩形槽块石浆砌，墙厚30 cm，铺底厚25 cm，长10米，堰长20米，陡坡段为自然山沟，砂岩裸露不用护砌，共需开挖土石方233方，砌石19.5m3。
三、工程预算
（一）编制依据
1、山东省鲁水定字[2004]1号文发布的《山东省水利水电工程设计概（估）算费用构成及计算标准》；
2、山东省鲁水定字[2001]1号文颁布的《山东省水利水电建筑工程预算定额》；
3、施工机械台班按鲁水定字[2001]3号文颁布《山东省水利水电工程施工机械台班费定额》。
（二）基础单价编制
1、直接工程费
（1）直接费
①人工预算单价取21.56元/工日；
②主要材料与机械台班价格按当地实际价格；
（2）其它直接费
按建筑工程直接费的2.5%计取。
（3）现场经费
土石方工程取直接费的6.3%；
2、间接费
土石方工程取直接工程费的6.3%；
3、企业利润
按直接费与间接费之和的5%计算；
4、税金
按直接费、间接费和企业利润之和的3.22%计算；
5、设计竣工验收费
取直接费的5%。
（三）工程预算
工程预算详见附表。
经测算该项目工程总投资20.58万元，其中坝身工程投资12.95万元，防护工程投资4.4万元，坝内清淤投资3.23万元。
瓜皮岭村北塘坝工程预算表
粘土心墙工程量计算表
封顶宽3.0米坡度1：0.5
坝身工程量计算表
封顶宽4.0米坡度1：2。
