电子电路根据需求分析、电路原理图设计、布局布线、仿真验证等步骤,完成电子电路的设计。
设计流程电子电路设计基本概念明确设计目标、功能要求、性能指标等,为后续设计提供依据。
需求分析根据需求分析,使用电路原理图软件绘制电路原理图,包括元器件的选择、连接方式等。
电路原理图设计将电路原理图转化为实际电路板,进行元器件的布局和布线,确保电路板的可制造性和可靠性。
布局布线使用仿真软件对电路进行模拟验证,确保电路功能和性能符合设计要求。
仿真验证电子电路设计流程电路原理图设计软件如Altium Designer、Eagle等,用于绘制电路原理图和进行元器件的选型。
布局布线软件如Cadence OrCAD、MentorGraphics等,用于将电路原理图转化为实际电路板,进行元器件的布局和布线。
仿真软件如Multisim、Proteus等,用于对电路进行模拟验证,确保电路功能和性能符合设计要求。
电子电路设计常用工具02常用调试方法通过观察电路板、元器件、连接线等是否有异常,初步判断故障可能的位置。
直观检查法电压测量法电阻测量法使用万用表测量电路中关键点的电压,与正常值进行比较,判断是否存在电压异常。
通过测量电路中关键点的电阻值,判断是否存在开路、短路或阻值异常。
030201根据数字电路的逻辑关系,通过逻辑分析仪等工具,对电路进行逐级排查。
逻辑分析法使用示波器观察数字信号的波形,判断信号是否正常。
波形观察法通过观察电路的状态,如触发器的状态、寄存器的状态等,判断电路的工作状态是否正常。
状态分析法将混合电路按照模拟和数字部分分成不同的模块,分别进行调试。
在混合电路中,将模拟和数字部分集成在一起进行调试,通过观察整体性能来判断故障位置。
电子电路调试的步骤方法及注意事项

电子电路调试的步骤方法及注意事项一、电子电路调试的步骤方法:1.准备工作:在开始调试之前,需要进行一些准备工作。
首先,理清电路原理图和PCB布局,确保电路布线正确。
其次,准备工作台和测量工具,如数字万用表、示波器等。
2.确认电源供电:接通电源,并测量电源电压,确保电压在设计范围内。
确定电源极性正确,并检查电源连接是否牢固。
3.确认元器件安装正确:检查电路板上的元器件安装是否正确,特别注意极性元器件(如二极管、LED等)的极性是否正确连接。
4.逐部分测试:按照电路的功能模块,逐部分进行测试。
首先测试电源模块,检查电源输出电压是否正常。
然后测试信号输入模块,检查输入信号是否正确传递给后续模块。
最后测试信号输出模块,检查输出信号是否满足设计要求。
5.故障排除:如有发现电路不正常或故障现象,应根据实际情况进行故障排除。
可以采用逐个部分排除的方法,从容易发生问题的部分开始排查。
可以通过测量电压、电流等参数,或使用调试工具进行故障定位。
6.优化调整:根据测试结果和故障排除情况,对电路进行优化调整。
可以调整电位器、更换元器件值等,以达到理想的电路性能。
7.最终测试:当整个电路调试完毕后,进行整体测试。
检查输入与输出的相应关系、波形是否正常、功耗是否满足要求等。
8.记录与整理:将调试过程中的测试数据、故障排除过程和结果进行记录与整理,以备后续参考使用。
二、电子电路调试的注意事项:1.对于高频电路或复杂电路,需要尽量采用模块化调试的方法,逐个模块进行测试和调整,确保每个模块的功能是正确的。
2.在调试过程中,要注意保护电路和仪器的安全。
尽量避免短路、接错电源和过压等情况的发生。
3.在测试电流时,要选择恰当的电流档位,避免超过量程引发测量误差或烧坏万用表。
4.测试信号应该小心处理,避免对其他设备或电路产生干扰。
可以使用屏蔽线、滤波器等措施来减小干扰。
5.对于模拟电路的调试,可以使用示波器来观察信号波形,以判断电路是否正常工作。
电子电路设计制作常用调试方法与步骤

• 7•本文分析电子电路设计制作中的常用调试方法和调试步骤。
目前电子电路在实际设计过程中需要工作人员对调试环节给予一定的重视,电子电路设计中合理的调试能够为设计质量的提升起到辅助作用。
只有电子电路设计内部具有正确的调试步骤才可以促使电子电路设计满足预期需求。
近几年我国社会经济的发展和进步使社会对于电子电路设计的要求不断提升,为了使电子电路设计满足当下社会需求,就需要采取正确的调试方法,提升电子电路设计质量。
在电子电路设计调试过程中,工作人员应该按照标准调试步骤操作,避免由于调试方法错误降低调试质量,影响电子电路设计制作。
1 电子电路设计制作中调试方法及工具介绍1.1 电子电路设计制作中调试方法电子电路设计作为电子工业中较为重要的专业之一,需要工作人员在使用电子技术的时候对电子电路设计进行合理的规划,使其能够有效安排各个电路安装过程,促使理论与实践相结合。
在这种情况下,工作人员会使其主观想象转变为客观,这时就实现了合理的电路设计过程,将其想象转变为现实。
也正是因为这一转变使工作人员发现电子技术在日常生活中存在的无限可能。
基于理论实践,工作人员可以对其展开理论设计验证,进一步完善理论设计内容,对其不断优化,更好的完善相关系统指标。
电子电路的调试主要是为了满足前期计划目标,因此这时可以在满足目标的情况下对其展开合理的分析、判断、测量,保证此系列操作的完整性。
电子电路设计内部调试可以使工作人员及时找出系统内部存在的问题,便于其采取合理的技术对其不断完善。
电子电路设计调试属于电子设备内部的关键环节,可以在接受调试后使装置达到最佳效果,符合预设目标。
辽宁经济职业技术学院 英 玉电子电路设计制作常用调试方法与步骤1.2 电子电路设计制作中调试工具介绍目前工作人员在开展电路调试的过程中需要选择正确的调试工具,其中主要分为万用表,示波器,信号发生器。
首先,工作人员在开展电子电路设计调试的时候可以使用万用表测量交流、直流电流,电阻,电容,半导体,二极管,三极管数据参数,并合理判断引脚。
电子电路调试中的注意事项和故障解决方法

电子电路调试中的注意事项和故障解决方法电子电路调试结果是否正确,很大程度上受测量正确与否和测量精度的影响。
为了保证调试的效果,必须减小测量误差,提高测量精度。
为此,需注意以下几点:(1)正确使用测量仪器的接地端凡是使用地端接机壳的电子仪器进行测量时,仪器的接地端应和放大器的接地端连接在一起,否则仪器机壳引入的干扰不仅会使放大器的工作状态发生变化,而且将使测量结果出现误差。
根据这一原则,调试发射极偏置电路时,若需测量VCE,不应把仪器的两端直接接在集电极和发射极上,而应分别对地测出VC、VE,然后将二者相减得VCE。
若使用干电池供电的万用表进行测量,由于电表的两个输入端是浮动的,所以允许直接跨接到测量点之间。
(2)测量电压所用仪器的输入阻抗必须远大于被测处的等效阻抗若测量仪器输入阻抗小,则在测量时会引起分流,给测量结果带来很大误差。
⑶测量仪器的带宽必须大于被测电路的带宽例如:MF-20型万用表的工作频率为20〜20000Hz。
如果放大器的fh=100kHz,我们就不能用MF—20来测试放大器的幅频特性,否则,测试结果就不能反映放大器的真实情况。
(4)要正确选择测量点用同一台测量仪器进行测量时,测量点不同,仪器内阻引进的误差大小将不同。
例如,对于图1所示电路,测C1点电压VC1时,若选择e2为测量点,测得VE2,根据VCI=VE2+VBE2求得的结果,可能比直接测Cl点得到的VC1的误差要小得多。
所以出现这种情况,是因为Re2较小,仪器内阻引进的测量误差小。
(5)测量方法要方便可行需要测量某电路的电流时,一般尽可能测电压而不测电流,因为测电压不必改动被测电路,测量方便。
若需知道某一支路的电流值,可以通过测取该支路上电阻两端的电压,经过换算而得到。
(6)调试过程中,不但要认真观察和测量,还要善于记录记录的内容包括实验条件、观察的现象、测量的数据、波形和相位关系等。
只有有了大量可靠的实验记录并与理论结果加以比较,才能发现电路设计上的问题,完善设计方案。

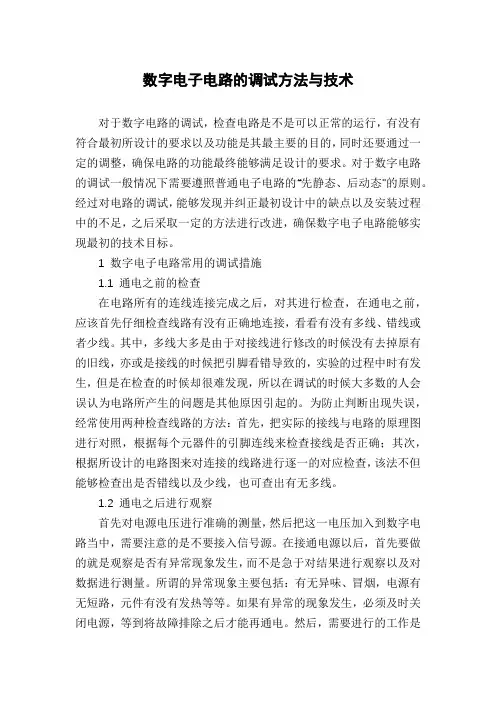

数字电子电路的调试方法与技术

数字电子电路的调试方法与技术对于数字电路的调试,检查电路是不是可以正常的运行,有没有符合最初所设计的要求以及功能是其最主要的目的,同时还要通过一定的调整,确保电路的功能最终能够满足设计的要求。
对于数字电路的调试一般情况下需要遵照普通电子电路的“先静态、后动态”的原则。
经过对电路的调试,能够发现并纠正最初设计中的缺点以及安装过程中的不足,之后采取一定的方法进行改进,确保数字电子电路能够实现最初的技术目标。
1 数字电子电路常用的调试措施1.1 通电之前的检查在电路所有的连线连接完成之后,对其进行检查,在通电之前,应该首先仔细检查线路有没有正确地连接,看看有没有多线、错线或者少线。
其中,多线大多是由于对接线进行修改的时候没有去掉原有的旧线,亦或是接线的时候把引脚看错导致的,实验的过程中时有发生,但是在检查的时候却很难发现,所以在调试的时候大多数的人会误认为电路所产生的问题是其他原因引起的。
为防止判断出现失误,经常使用两种检查线路的方法:首先,把实际的接线与电路的原理图进行对照,根据每个元器件的引脚连线来检查接线是否正确;其次,根据所设计的电路图来对连接的线路进行逐一的对应检查,该法不但能够检查出是否错线以及少线,也可查出有无多线。
1.2 通电之后进行观察首先对电源电压进行准确的测量,然后把这一电压加入到数字电路当中,需要注意的是不要接入信号源。
在接通电源以后,首先要做的就是观察是否有异常现象发生,而不是急于对结果进行观察以及对数据进行测量。
所谓的异常现象主要包括:有无异味、冒烟,电源有无短路,元件有没有发热等等。
如果有异常的现象发生,必须及时关闭电源,等到将故障排除之后才能再通电。
然后,需要进行的工作是测量各元件的电压,以确保元器件能够正常工作。
1.3 分块调试所谓调试主要包含两方面,即测试以及调整。
测试指的是在连接好线路后测量电路中的各个参数及其工作情况,而调整指的是在测试的条件下,修正电路的各项参数,确保其能够达到设计的要求。
电子电路的调试以及故障处理探讨

电子电路的调试以及故障处理探讨电子电路的调试和故障处理是电子工程师日常工作中非常重要的一部分。
调试是指在电子电路设计完成后,对电路进行功能验证、性能调整和参数优化等工作。
而故障处理则是指在电子电路出现故障时,通过一系列的排查和修复措施,找到并修复故障。
本文将就电子电路的调试和故障处理进行探讨。
首先,电子电路的调试过程一般包括以下几个步骤。
1.检查电路连接:在电子电路调试之前,首先要检查电路的连接,确保电路的各个部分正确连接,并且无短路或开路等问题。
2.电路供电:接下来,需要给电路供电,一般使用电源或电池进行供电。
在供电之前,要确保电源的电压和电流满足电路的需求,并采取相应的保护措施,如使用稳压电路。
3.信号输入:接通电源之后,需要给电路输入相应的信号,以观察电路的响应和功能。
信号输入可以通过信号发生器或者传感器等设备进行。
4.信号输出:通过观察电路的输出信号,可以判断电路的工作状态和性能是否满足要求。
通常使用示波器等仪器观察信号的波形、频率、幅度等特征。
5.参数调整和优化:在观察电路的输出信号后,如果发现信号不满足要求,需要对电路进行参数调整和优化。
这可能包括调整电阻、电容、电感等元件的数值,或者更换元件。
在进行电子电路调试时,还需要注意一些常见问题和注意事项。
1.注意触摸电路元件时的静电防护,避免静电对电路的损坏。
2.注意测量仪器的精度和准确性,以确保观察到的信号是正确的。
3.注意电路的工作范围和工作条件,避免超过元件的额定参数,导致元件损坏。
4.在调试时,可以使用一些辅助工具,如多功能电源、逻辑分析仪等,来辅助观察和分析电路的工作状态。
接下来,我们来探讨电子电路的故障处理。
当电子电路出现故障时,一般需要按照以下步骤进行排查和修复。
1.确定故障现象:首先需要准确地描述故障现象,包括故障出现的时间、频率、条件等。
这可以帮助工程师快速定位故障。
2.排查可能原因:根据故障现象,可以列举可能的原因,并进行逐个排查。
电子电路的常用测试与调试方法

电子电路的常用测试与调试方法电子电路是现代科技的基础,其正常运行对各种电子设备的可靠性和性能起着至关重要的作用。
为了保证电子电路的正常工作,我们需要进行测试和调试。
本文将介绍电子电路的常用测试和调试方法,并分步骤详细介绍。
一、常用测试方法1. 电压测试:使用万用表或示波器测量电路中的各个节点的电压,以确保其在正常范围内。
测试时需要保证设备的电源电压稳定,将测试笔正确插入电路节点并选择合适的量程。
2. 电流测试:使用电流表或示波器测量电路中的电流流动情况。
测试时需要将电流表直接连接在电路的通路上,选择合适的量程以避免过载损坏测试仪器。
3. 频率测试:使用频率计或示波器测量电路中的信号频率。
测试时需要将频率计或示波器的探头正确接触到电路上,选择合适的量程和耦合方式以获取准确的频率值。
4. 信号测试:使用示波器测量电路中的信号波形。
测试时需要将示波器的探头正确接触到电路上,选择合适的量程和耦合方式以观察波形的形状和幅值。
5. 故障测试:通过对电路中各个部件和连接处进行逐个排查,使用测试仪器进行测量和比较,以确定问题所在。
故障测试需要有一定的电子电路知识和经验。
二、调试方法1. 逻辑分析器:使用逻辑分析仪对数字电路进行调试,可以观察和分析信号的时序关系。
调试时需要根据电路的工作原理和信号波形来判断问题所在,并根据需要修改电路设计。
2. 频谱分析仪:使用频谱分析仪对混叠等问题进行调试,可以观察信号的频谱分布情况。
调试时需要将频谱分析仪与电路正确连接,并根据频谱分布情况来判断和解决问题。
3. 示波器:使用示波器对模拟电路进行调试,可以观察信号波形和电路的动态响应。
调试时需要根据电路的工作原理和信号波形来判断问题所在,并通过改变电路参数或元件来解决问题。
4. 特殊测试仪器:根据不同的电路类型和应用场景,还可以使用特殊的测试仪器进行调试,如频率计、信号发生器、电磁兼容测试仪等。
调试时需要根据具体情况选择合适的仪器,并正确使用。
电子电路设计常用调试方法与步骤

电压测量法
总结词
通过测量电子电路中关键点的电压值,判断电路是否正常工作。
详细描述
电压测量法是常用的调试方法之一,通过使用万用表测量电子电路中关键点的电压值,与正常值进行比较,判断 电路是否正常工作。这种方法可以帮助定位电源故障、元件损坏等问题。
电阻测量法
总结词
通过测量电子电路中元件的电阻值,判断元件是否正常工作 。
万用表
总结词
万用表是电子电路设计中常用的基本测 量工具,用于测量电压、电流和电阻等 参数。
VS
详细描述
万用表通过测量电子元件的电压、电流和 电阻值,帮助设计人员检查电路是否正常 工作。它具有操作简单、携带方便、测量 精度高等优点,是电子工程师必备的调试 工具之一。
示波器
总结词
示波器用于观察电子信号的波形,能够实时显示电路中的电压、电流等参数随时间变化 的情况。
信号干扰
信号干扰可能来源于电磁波、电源波动、接地不良等。
解决方案:采取屏蔽、滤波、隔离等措施,减少信号干扰对电路的影响,同时合 理布线,避免信号线与干扰源近距离接触。
时序问题
时序问题可能导致电路无法正常工作 ,如时钟信号不同步、数据传输延迟 等。
解决方案:检查电路中各元器件的时 序关系,确保时钟信号和数据传输的 同步性和稳定性。
详细描述
示波器通过捕获信号波形并显示在屏幕上,帮助设计人员分析信号的质量、幅度、频率 等参数,进而找出电路中的问题。示波器在调试高速数字电路和模拟电路中具有重要作
用。
逻辑分析仪
总结词
逻辑分析仪是一种用于分析数字信号的测量 工具,能够同时捕获多个数字信号线上的逻 辑状态。
详细描述
逻辑分析仪通过捕获数字信号的状态,帮助 设计人员分析数字电路的工作原理和时序关 系。它对于调试复杂的数字系统,如微处理 器、数字信号处理器等具有重要作用。
电子技术实验电路调试和常见故障的分析与检查

电子技术实验电路调试和常见故障的分析与检查由于电子技术实验中电路和故障情况较为复杂,所以本节主要介绍电子电路的调试与故障分析检查,电工技术实验中的有关问题将在各实验中介绍。
1.4.1 电子技术实验电路调试1. 调试前的准备实验电路接线完毕后,首先必须做好以下检查工作,才能通电调试。
(1)检查接线一般可直接对照电路原理图进行查线,按一定程序逐一检查;如果电路中布线较多,则可以以元器件(如运放、数字集成电路、三极管等)为中心,依次检查其引脚的有关连线,这种方法不仅可查出错线或少接的线,还容易查出多余的线。
为确保连线的正确,对已查过的线通常应在电路图上标出,并用万用表电阻档对接线作连通检查,这样可以同时发现接触不良的地方。
(2)检查元器件安装情况重点要检查二极管、三极管、集成器件、电解电容等外引线与极性有否接错,元器件外引线之间有无短路。
这里必须注意,在连线前要对元器件进行筛选,对其中不符合要求的元器件予以剔除。
(3)检查电源供电(包括极性)及信号源连线是否正确;检查电源输入端与公共接地端之间是否存在短路。
若电路经以上各项检查,确认无误后,才可通电调试。
所谓电子电路的调试,是以达到电路设计指标为目的而进行的一系列测量、调整、再测量、再调整的反复进行过程。
(1)先分调后总调调试往往采用先分调后总调(联调)的方法。
任何复杂电路都是由一些单元电路组成的,分调是按信号流程,逐级调整各单元电路,使其满足设计要求,而总调则是在分步完成各单元电路调试的基础上,逐步扩大调试范围,对其总体特性进行调试,最后完成整机调试,从而达到总体设计目标。
(2)静态调试和动态调试电子电路的一个重要特点是交直流并存,直流是电路工作的基础,因此电子电路有静态和动态调试之分。
静态调试一般是指在没有外加信号的条件下(通常将电路信号输入端接地,以防干扰)所进行的直流测试和调整过程。
例如对模拟电子电路,此过程应包括测量直流参数、静态工作点等,在放大电路实验中调整工作点使晶体管工作在线性区;对数字电路,其静态测试是测各输入端和输出端的高低电平值及逻辑关系等。
电子电路设计常用调试方法与步骤

电源纹波
检查电源纹波是否在允许 范围内,以确保电路的稳 定性和可靠性。
信号完整性调试
信号完整性测试
通过信号完整性测试,检 查信号的完整性、稳定性 和可靠性。
信号时序
检查信号的时序是否满足 设计要求,以确保电路的 正确运行。
信号干扰
测量信号干扰,以确定其 对电路性能的影响,并采 取相应措施进行优化。
混合调试法
混合调试法是一种结合模拟调试法和数字调试法的方法。它通常使用混合信号示波器等设备 来同时检测模拟信号和数字信号,以便对混合信号电路进行调试。这种方法适用于包含模拟 和数字部分的混合信号电路的调试。
混合调试法的优点是可以同时检测模拟信号和数字信号,从而更全面地了解电路的工作原理 并找出潜在的问题。此外,混合调试法还可以帮助设计者优化混合信号电路的设计。
电子电路设计常用调试方法 与步骤
汇报人: 日期:
目录
• 电子电路设计概述 • 常用调试方法 • 调试步骤 • 调试技巧与注意事项
01
电子电路设计概述
电子电路设计基本概念
电子电路设计定义
电子电路设计是对电子线路和系统的 设计和优化,以满足特定功能和性能 要求的过程。
电子电路设计的目标
电子电路设计的目标是实现电路功能 的最大化,同时优化性能参数,如功 耗、响应速度、稳定性等。
先检查外部元件和连接是否正常,再检查 内部电路。
先静态后动态
先检查电路的静态工作点(无输入信号时 的工作状态),再检查动态工作点(有输 入信号时的工作状态)。
THANKS
谢谢您的观看
性能验证
03
通过性能验证,确保电路性能的稳定性和可靠性。
04
调试技巧与注意事项
调试技巧
电路调试注意事项

电路调试注意事项电路调试是指在电路设计完成后,对电路进行实际的测试和调整,以确保其正常工作。
电路调试是电子工程师必须掌握的重要技能,以下是电路调试的注意事项。
第一,了解电路。
在进行电路调试之前,工程师需要对电路的原理和设计有充分的了解。
这包括电路的基本原理、器件参数以及电路的各个部分之间的关系。
只有对电路有足够的了解,才能更好地进行调试。
第二,检查电路布局。
在进行电路调试之前,需要对电路的布线进行检查。
检查布线是否符合设计要求,是否存在导线间的短路、断路等问题。
这有助于减少调试过程中的错误和困惑。
第三,逐步调试。
在进行电路调试时,应该采取逐步调试的方法。
首先检查电源电压是否正常,然后逐步检查电路各个部分的工作情况。
逐步调试的好处是可以及时发现问题,并减少对其他部分的影响。
第四,使用正确的仪器。
在进行电路调试时,应选择合适的仪器进行测试。
例如,用示波器观察电压和电流的波形,用万用表测量电阻和电压。
正确使用仪器可以更准确地了解电路的工作情况,并找出问题所在。
第五,提前做好准备工作。
在进行电路调试之前,应该提前做好准备工作。
例如,准备必要的测试仪器和工具,查阅相关的资料和文献,做好记录和整理。
准备工作的充分可以提高调试的效率和准确性。
第六,注意安全。
在进行电路调试时,需要注意安全问题。
例如,确保电源断开和接地良好,避免高电压、高温等危险。
同时,在调试过程中应注意观察周围环境,防止意外发生。
总之,电路调试是一项需要耐心和技巧的工作。
当出现问题时,应该冷静地分析和解决。
通过合理的调试步骤和方法,可以快速找出问题并解决,使电路正常工作。
电路调试的步骤、注意事项及故障解决

电路调试的步骤、注意事项及故障解决1、概述调试在初级电子工程师初级阶段是必须的!所以综合了几家的调试文章,再加上自己的心得推荐给大家,不足之处请多指教。
实践表明,一个电子装置,即使按照设计的电路参数进行安装,往往也难于达到预期的效果。
这是因为人们在设计时,不可能周全地考虑各种复杂的客观因素(如元件值的误差、器件参数的分散性、分布参数的影响等),必须通过安装后的测试和调整,来发现和纠正设计方案的不足,然后采取措施加以改进,使装置达到预定的技术指标。
因此,调试电子电路的技能对从事电子技术及其相关领域工作的人员来说,是不应缺少的。
调试的常用仪器有:稳压电源、万用表、示波器、频谱分析仪和信号发生器等。
电子电路调试包括测试和调整两个方面。
调试的意义有二:一是通过调试使电子电路达到规定的指标;二是通过调试发现设计中存在的缺陷并予以纠正。
2、电子电路调试的一般步骤传统中医看病讲究“望、闻、问、切”,其实调试电路也是如此。
首先“望”,即观察电路板的焊接如何,成熟的电子产品一般都是焊接出的问题;第二“闻”,呵呵,这个不是说先把电路板闻下,而是说通电后听电路板是否有异常响动,不该叫的叫了,该叫的不叫;第三“问”,如果是自己第一次调试,不是自己设计的要问电源是多少?别人是否调过?有什么问题?第四“切”,元器件有没焊全、芯片焊接是否正确、不易观察的焊点是否焊好?一般调试前做好这几步就可发现不少问题。
根据电子电路的复杂程度,调试可分步进行:对于较简单系统,调试步骤是:电源调试→单板调试→联调。
对于较复杂的系统,调试步骤是:电源调试→单板调试→分机调试→主机调试→联调。
由此可明确三点:(1)不论简单系统还是复杂系统,调试都是从电源开始入手的;(2)调试方法一般是先局部(单元电路)后整体,先静态后动态;(3)一般要经过测量→调整→再测量→再调整的反复过程;对于复杂的电子系统,调试也是一个“系。
电子电路设计调试方法与步骤

电子电路设计调试方法与步骤提纲:1.电子电路设计步骤和流程2.电子电路调试方法3.电子电路测试工具和设备4.常见电子电路故障分析与处理方法5.电子电路设计实例及优化方法【提纲一】电子电路设计步骤和流程电子电路设计是综合计算机、通信、控制、信息等多个方面的知识,是当今电子工程领域的一个非常重要的领域之一。
电子电路设计的实质就是按照事先规定的要求和功能需求,选择合适的电路元件和器件,在保证电路稳定性和可靠性的前提下,设计出能够满足用户需求的电路方案。
电子电路设计的步骤和流程如下:1.需求分析和功能规划:首先需要进行需求分析,明确用户的具体需求和电路实现的功能,以此为基础进行电路设计。
2.电路原理分析:根据要实现的功能,进行电路原理分析,确定所需的电路类型和元件结构。
3.电路细节设计:进入电路细节设计阶段,考虑到电路本身的一些机械和物理特性,进一步优化设计方案,细化元器件选型、整体电路布局等方面。
4.电路模拟软件仿真:使用各种电路仿真软件对电路进行进一步的仿真和测试,保证设计的稳定性和可靠性。
5.电路板制作:根据细节设计的方案,制作符合性能和功能需求的电路板。
6.电路测试及调试:电路制作完成后,进行电路测试及调试,对电路进行进一步的验证和稳定性检验。
7.电路最终实现:在满足所有需求和稳定性要求的前提下,对电路进行最终实现和优化。
【提纲二】电子电路调试方法电子电路调试是指完成电子电路设计之后,通过测试和实验,对电路进行检验、校正和调优,使之符合预定的设计要求。
电子电路调试的方法主要包括以下几个方面:1.符号表法:根据电路所使用的符号表,对电路中的各种器件进行标注,检查电路电压和电流的分布情况。
2.替换法:在维护电路的可靠性和安全性的前提下,采用对电路器件进行替换的方法,进行电路短路和开路的排除,以确保电路质量和可靠性。
3.电路分区法:根据电路的不同部分和组件进行电路分区,根据每一组件的输入和输出情况,检测和排除电路中存在的问题和故障。
电子电路的焊接组装与调试

❖ 3、焊点表面整齐、美观:焊点的外观应光滑、圆 润、清洁、均匀、对称、整齐、美观、充满整个焊 盘并与焊盘大小比例合适。
❖ 满足上述三个条件的焊点,才算是合格的焊点。
四、特殊元件的焊接
1、集成电路元件:MOS电路特别是绝缘栅型,由于 输入阻抗很高,稍不慎即可能使内部击穿而失效。 为此,在焊接集成电路时,应注意下列事项:
(3)、变压器、电解电容器、磁棒的安装:对于 较大的电源变压器,就要采用弹簧垫圈和螺钉固 定;中小型变压器,将固定脚插入印制电路板的 孔位,然后将屏蔽层的引线压倒再进行焊接;磁 棒的安装,先将塑料支架插到印制电路板的支架 孔位上,然后将支架固定,再将磁棒插入。 ➢安装元器件时应注意:安装的元器件字符标记 方向一致,并符合阅读习惯,以便今后的检查 和维修。穿过焊盘的引线待全部焊接完后再剪断。
❖ ④ 在焊锡凝固之前不要使焊件移动或振动用镊子夹 住焊件时,一定要等焊锡凝固后再移去镊子。
•⑤ 焊锡量要合适 过量的焊锡会增加焊接时间,降低工作速度。 •⑥ 不要用过量的焊剂 适量的焊剂是非常有必要的。过量的松香不仅造 成焊后焊点周围脏不美观,而且当加热时间不足时, 又容易夹杂到焊锡中形成“夹渣”缺陷。
(4)、剥线钳 专用于剥有包皮的导线。使用时注意将需剥皮的导
线放入合适的槽口,剥皮时不能剪断导线。剪口的槽 并拢后应为圆形。
(5)、止血钳 主要用来夹持物体,尤其在焊接不宜固定的元器件
和拆卸电路板上的元器件时更能显示出其突出的优越 性。
(6)、镊子 有尖嘴镊子和圆嘴镊子两种。尖嘴镊子用于夹持较细
❖ 烙铁头的选择: 烙铁头是贮存 热量和传导热 量。烙铁的温 度与烙铁头的 体积、形状、 长短等都有一 定的关系
电子电路的设计和调试方法

电子电路的设计和调试方法电子电路的设计和调试是电子工程师在实际工作中非常重要的一部分。
本文将详细介绍电子电路的设计和调试方法,包括步骤和注意事项。
一、电子电路设计方法:1. 确定需求:在开始设计电路之前,首先要明确电路的功能和需求。
包括电路的输入输出特性、功耗要求等。
2. 选择器件和元器件:根据需求选择适当的器件和元器件,比如电容、电感、晶体管等。
可以根据厂家提供的数据手册进行选择,考虑元器件的参数和性能。
3. 绘制原理图:利用专业软件或手绘,绘制电路的原理图。
将各个器件和元器件按照电路功能逐一连接起来,形成完整的电路图。
4. 确定电路拓扑结构:根据原理图,确定电路的拓扑结构。
包括串联、并联、反向等连接方式。
5. 进行电路仿真:利用仿真软件对电路进行仿真分析。
可以分析电路的各种特性,如频率响应、电压波形等。
6. 优化电路设计:根据仿真结果,对电路进行优化设计。
可以调整元器件参数、改变电路结构等方式来提高电路性能。
二、电子电路调试方法:1. 准备必要的工具和设备:包括示波器、多用表、电源等。
确保这些设备的正常工作。
2. 检查元器件的焊接和连接:检查电路的焊接和连接是否正确。
查看元器件是否有损坏或错误。
3. 找到电路的故障点:根据电路的输入输出特性,逐步检查电路的各个部分,找到可能的故障点。
可以利用示波器等设备进行测量和观察。
4. 利用排除法排查故障:根据电路的工作原理和故障现象,逐步排除可能的故障点。
可通过更换元器件、调整电路参数等方式。
5. 高频电路调试注意事项:对于高频电路,需要注意信号的传输和阻抗匹配问题。
可以利用特殊的高频设备进行调试,如频谱分析仪等。
6. 检测电路的稳定性和可靠性:在调试完成后,需要对电路进行长时间的运行测试,检测电路的稳定性和可靠性。
三、电子电路设计和调试的注意事项:1. 熟悉器件和元器件的特性和参数:在选择器件和元器件时,要充分了解其特性和参数,以确保电路的正常工作。
电子电路的调试方法与技巧

电子电路的调试方法与技巧徐兴华,刘志刚1电子电路的调试所谓电子电路的调试,就是以达到电路设计指标为目的而进行的一系列的“测量→判断→调整→再测量”反复进行的过程。
电路测试和调整是电子设备的一个重要环节。
通过调试发现和纠正设计方案的不足和安装的不合理,然后采取措施加以改进,使电子电路或电子装置达到预定的技术指标。
调试前要作好仪器仪表的准备工作:①根据调试内容选用合格的仪器仪表;②检查仪器仪表有无故障,量程和精度应能满足调试要求,并熟练掌握仪器仪表的正确使用;③将仪器仪表放置整齐,经常用来读取信号的仪器应放置于便于观察的位置。
1.1 调试前的准备工作⑴技术文件的准备。
技术文件是产品调试工作的依据。
调试之前应准备好下列文件:产品技术条件和技术说明书、电气原理图、调试工艺文件等。
调试人员应仔细阅读调试说明及调试工艺文件,熟悉整机工作原理,技术条件及有关指标,了解各参数的调试方法和步骤。
⑵仪器仪表的放置和使用。
按照技术条件的规定,准备好测试所需的各类仪器设备。
调试过程中使用的仪器仪表应是经过计量并在有效期之内的。
但在使用前仍需进行检查,是否符合技术文件规定的要求,尤其是能否满足测试精度的需要。
检查合格后,应掌握这些仪器的正确使用方法并能熟练地进行操作。
调试前,仪器应整齐地放置在工作台或专用的仪器车上,放置应符合调试工作的要求。
调试常用的仪器仪表有:示波器、万用表、稳压电源、信号发生器、扫频仪器、电子电压表或交流毫伏表等。
⑶被调试产品的准备。
产品装配完毕后,并经检查符合要求后,方可送交调试。
根据产品的不同,有的可直接进行整机调试,有的则需要进行分机调试,然后再进行总装总调。
调试人员在工作前应检查产品的工序卡,查看是否有工序遗漏或签署不完整、无检验合格章等现象,产品可调元件是否连接可靠等。
此外,在通电前,应检查设备各电源输入端有无短路现象。
⑷调试场地的准备。
调试场地应按要求布置整洁。
调试大型机高压部分时,应在机器周围铺设好合乎规定的地板或绝缘胶垫,并将工作场地用拉网围好,必要时可加“高压危险”的警告牌,备好放电棒。
电子电路调试步骤

电子电路调试步骤(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除电子电路设计制作、调试是高职电子类专业课程设计的关键环节,是理论与实践相结合的重要阶段。
一个性能较好的电子装置,即使按照理论设计的电路参数进行安装,往往也难于达到预期的性能指标。
这是因为人们在设计时,不可能周全地考虑各种复杂的客观因素(如元件值的误差、器件参数的分散性、分布参数的影响等),必须通过安装后的测试和调整,来发现和纠正设计方案的不足,然后采取相应措施加以改进,使装置达到预定的技术指标。
因此,对高职电子类学生从事电子技术及其相关领域工作,调试电子电路的技能是不可缺少的。
一、调试方法电子电路调试方法有两种:分块调试法和整体调试法。
(一)分块调试法。
分块调试是把总体电路按功能分成若干个模块,对每个模块分别进行调试。
模块的调试顺序最好是按信号的流向,一块一块地进行,逐步扩大调试范围,最后完成总调。
实施分块调试法有两种方式,一种是边安装边调试,即按信号流向组装一模块就调试一模块,然后再继续组装其他模块。
另一种是总体电路一次组装完毕后,再分块调试。
分块调试法的优点是:问题出现的范围小,可及时发现,易于解决。
所以,此种方法适于新设计电路和课程设计。
(二)整体调试法。
此种方法是把整个电路组装完毕后,不进行分块调试,实行一次性总调。
显然,它只适于定型产品或某些需要相互配合、不能分块调试的产品。
不论是分块调试还是整体调试,调试的内容应包括静态与动态调试两部分。
静态调试一般是指在没有外加输入信号的条件下,测试电路各点的电位,比如测试模拟电路的静态工作点,数字电路各输入和输出的高、低电干和逻辑关系等。
动态调试包括调试信号幅值、波形、相位关系,频率、放大倍数及时序逻辑关系等。
值得指出的是,如果一个电路中包括模拟电路、数字电路和微机系统等三个部分,由于它们对输入信号的要求各不相同,故一般不允许直接连调和总调,而应分三部分分别进行调试后,再进行整机联调。
电子电路设计常用调试方法与步骤研究

电子电路设计常用调试方法与步骤研究电子电路的设计常常需要经过长时间的试错过程才能得到一个稳定、可靠的方案。
在这个过程中,调试是不可避免的环节。
为了保证调试的高效与准确性,设计者需要掌握常用的调试方法与步骤。
一、常用的调试方法1. 系统分割法。
将电子系统分成多个模块,先调试每个模块,再将它们组合在一起,检查它们能否协同工作。
这种方法有助于缩小故障的范围,缩短调试时间。
2. 分步调试法。
先将电子系统的每个模块单独调试,确保各个模块正常工作后,再整体调试。
这种方法有利于逐步发现问题,不至于把问题复杂化。
3. 注测电压法。
使用万用表或示波器,逐个检测电子元器件的电压与波形,以此来判断元器件是否正常工作。
这种方法可在短时间内找到电子元器件的故障。
4. 替换法。
使用备用设备或元器件,逐个替换电路中的元器件,排除元器件故障。
这种方法虽然耗时较长,但对找到元器件故障有非常大的帮助。
5. 模拟法。
使用仿真软件,在计算机上模拟电子系统的工作,分析系统的输出结果,找到故障原因。
这种方法节约了实验成本,但需要一定的计算机技术水平。
二、调试的基本步骤1. 确定故障范围。
首先需要明确故障出现在哪个位置,是整个系统还是部分模块;哪个元器件有问题,是电阻、电容、二极管还是晶体管等。
2. 确认故障表现。
需要具体描述故障出现的情况,例如输出端没有信号,输出信号有畸变等。
3. 分析故障原因。
根据故障的表现,追溯故障原因。
例如,输出端没有信号可能是因为放大器没有工作,而放大器没有工作可能是因为电源电压过低或晶体管损坏等。
4. 实施调试方案。
选择适当的调试方法,根据故障原因采取具体的措施。
5. 停止调试。
当电路运行正常时,需要停止调试并记录调试过程,以便在后续升级或修改时参考。
总之,电子电路设计常用调试方法与步骤的掌握是一项必要的技能,掌握好它有助于提高电路设计的成功率。
]initWithdepth可以提供关于电子电路设计的技术支持和服务,帮助设计师们快速解决问题。
电子电路的调试步骤

电子电路的调试步骤电子电路的调试在电子工程中占有重要地位,是对设计电路的正确与否及性能指标的检测过程,也是初学者实践技能培育的重要环节。
调试过程是利用符合指标要求的各种电子测量仪器,如示波器、万用表、信号发生器、频率计、规律分析仪等,对安装好的电路或电子装置进行调整和测量,以保证电路或装置正常工作,同时,判别其性能的好坏、各项指标是否符合要求等。
因此,调试必需按肯定的方法和步骤进行。
1、调试的方法和步骤①不通电检查电路安装完毕后,不要急于通电,应首先仔细检查接线是否正确,包括多线、少线、错线等,尤其是电源线不能接错或接反,以免通电后烧坏电路或元器件。
查线的方式有两种:一种是根据设计电路接线图检查安装电路,在安装好的电路中按电路图一一对比检查连线;另一种方法是按实际线路,对比电路原理图按两个元件接线端之间的连线去向检查。
无论哪种方法,在检查中都要对已经检查过的连线做标记,使用万用表检查连线很有关心。
②直观检查连线检查完毕后,直观检查电源、地线、信号线、元器件接线端之间有无短路,连线处有无接触不良,二极管、三极管、电解电容等有极性元器件引线端有无错接、反接,集成块是否插对。
③通电检查把经过精确测量的电源电压加入电路,但暂不接入信号源信号。
电源接通之后不要急于测量数据和观看结果,首先要观看有无特别现象,包括有无冒烟、有无特别气味、触摸元件是否有发烫现象、电源是否短路等。
假如消失特别,应马上切断电源,排解故障后方可重新通电。
④分块调试包括测试和调整两个方面。
测试是在安装后对电路的参数及工作状态进行测量;调整则是在测试的基础上对电路的结构或参数进行修正,使之满意设计要求。
为了使测试能够顺当进行,设计的电路图上应标出各点的电位值、相应的波形以及其他参考数值。
调试方法有两种。
第一种是采纳边安装边调试的方法,也就是把简单的电路按原理图上的功能分块进行调试,在分块调试的基础上逐步扩大调试的范围,最终完成整机调试,这种方法称为分块调试。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子电路调试的步骤方法及注意事项
电子电路调试的步骤方法及注意事项
调试前不加电源的检查
对照电路图和实际线路检查连线是否正确,包括错接、少接、多接等;用万用表电阻档检查焊接和接插是否良好;
元器件引脚之间有无短路,连接处有无接触不良,二极管、三极管、集成电路和电解电容的极性是否正确;
电源供电包括极性、信号源连线是否正确;电源端对地是否存在短路(用万用表测量电阻)。
若电路经过上述检查,确认无误后,可转入静态检测与调试。
动态检测与调试
动态调试是在静态调试的基础上进行的,调试的方法地在电路的输入端加上所需的信号源,并循着信号的注射逐级检测各有关点的波形、参数和性能指标是否满足设计要求,如必要,要对电路参数作进一步调整。
发现问题,要设法找出原因,排除故障,继续进行。
(详见检查故障的一般方法)
静态检测与调试
断开信号源,把经过准确测量的'电源接入电路,用万用表电压档监测电源电压,观察有无异常现象:如冒烟、异常气味、手摸元器件发烫,电源短路等,如发现异常情况,立即切断电源,排除故障;
如无异常情况,分别测量各关键点直流电压,如静态工作点、数字电路各输入端和输出端的高、低电平值及逻辑关系、放大电路输
入、输出端直流电压等是否在正常工作状态下,如不符,则调整电
路元器件参数、更换元器件等,使电路最终工作在合适的工作状态;
对于放大电路还要用示波器观察是否有自激发生。
调试注意事项
(1)正确使用测量仪器的接地端,仪器的接地端与电路的接地端
要可靠连接;
(2)在信号较弱的输入端,尽可能使用屏蔽线连线,屏蔽线的外
屏蔽层要接到公共地线上,在频率较高时要设法隔离连接线分布电
容的影响,例如用示波器测量时应该使用示波器探头连接,以减少
分布电容的影响。
(3)测量电压所用仪器的输入阻抗必须远大于被测处的等效阻抗。
(4)测量仪器的带宽必须大于被测量电路的带宽。
(5)正确选择测量点和测量
(6)认真观察记录实验过程,包括条件、现象、数据、波形、相
位等。
(7)出现故障时要认真查找原因。
