DJM-600电动卷帘门使用说明
防火卷帘门电动机机说明书
深州市中康电子有限公司
0755-28047289.13620200302.
欢迎使用本公司产品，使用前请详细阅读说明书，以免给您造成不必要 的损失！
防火系列卷帘门机使用说明书
一、概述 防火系列电动卷门机系我公司生产的产品。在吸收国内外多种先进机型优点的基
础上，研制开发最新型电动卷帘门机，该产品质量可靠、功能齐全、安装方便，是现 代建筑的理想配套产品，本产品可用于左、右两种安装形式。 二、工作环境和工作条件：
☆环境空气温度随季节变化。 ☆相对湿度为 90％（25℃）。 ☆短时间工作制，连续运转不得超过 10 分钟。 三、产品特点： ☆造型美观精巧，结构紧密，动力强劲； ☆采用进口电器元件，安全稳定； ☆噪音低，振动小，功耗少，重量轻； ☆安装方便，寿命长，可靠性强； ☆停电时手动操作方便。 四、主要技术参数：
调整碰至微动开关滚轮（序号 4），听到“滴达”声后，拧紧锁紧螺钉（序号 2），反
复调试，使限位达到最佳位置时，再将锁紧螺钉用手指用力旋紧即可。
图 1 安装时限位机构状态 1 2
3
4
黑
下降
蓝
上升
蓝 白
5
6
7
8
、螺套 2、锁紧螺钉 3、滑块 4、微动开关 5、控制线 6、底座 7、限位螺杆 8、齿轮
图 2 卷筒安装示意图 方块板 U型支架 轴承 支承板 芯轴 卷筒 联轴节 传动板 大链轮 支架板
铝合金
5～6
网门
12
塑钢
8～14
不锈钢
10～18
防火门
电动门操作说明
电动门操作说明一、简介电动门是一种自动开闭的门类产品，通过电动驱动系统实现门的开启和关闭，广泛应用于商业建筑、公共场所和住宅等领域。
本操作说明旨在向用户提供电动门的正确使用方法和注意事项，以确保安全和便利的使用体验。
二、安全注意事项1. 在使用电动门之前，请确保已仔细阅读本操作说明，理解和掌握电动门的功能和操作流程。
2. 请勿将电动门用于其他非指定用途，以免造成不必要的危险。
3. 在操作电动门时，请确保周围没有障碍物，避免可能的人员伤害或财产损失。
4. 禁止携带杂物或危险物品通过电动门，以免阻塞门体、损坏门体或造成安全隐患。
5. 禁止儿童独自操作电动门，必须由成年人在监护下操作。
三、操作步骤1. 开门操作：1.1 确保电源开关处于开启状态，常见的电源开关有按钮、遥控器或感应器等。
1.2 接通电源后，门体会自动解锁，您可以通过按钮、遥控器或感应器操作门体。
1.3 确保门体完全开启时，停止操作。
2. 关门操作：2.1 确保门体完全开启时，可以通过按钮、遥控器或感应器操作门体开始关门。
2.2 在门体关闭过程中，如果有人或障碍物阻挡门体闭合，请停止操作并等待门体重新打开。
2.3 确保门体完全关闭并锁定后，停止操作。
四、功能操作1. 手动模式：1.1 在某些情况下，可以切换到手动模式操作电动门，具体的切换方式请参考设备的说明书。
1.2 在手动模式下操作电动门时，请手动推拉门体，注意力量控制，确保安全。
2. 自动模式：2.1 电动门通常处于自动模式，根据传感器检测到的信号进行开关门的操作。
2.2 在自动模式下操作电动门时，请确保传感器的正常工作，避免异常开闭或反应迟缓的情况。
五、维护保养1. 请定期检查电动门的电源线、开关等连接部分，确保接触良好且无松动。
2. 清洁门体表面时，请使用柔软的干布擦拭，不要使用有腐蚀性的物质或工具。
3. 请定期检查电动门的运行状况，如发现异常噪音、不正常震动或其他问题，请立即停止使用并联系专业维修人员。
电动卷帘门控制器使用说明书
电动卷帘门控制器使用说明书电动卷帘门控制器使用说明书1.功能概述1.1 控制器概述电动卷帘门控制器是一种用于控制电动卷帘门开关的设备。
它具有多种功能，包括门的开关控制、遥控操作、安全保护等。
1.2 主要特点●带有远程遥控功能，可以通过无线遥控器远程控制门的开关。
●支持多种安全保护功能，包括过载保护、防夹保护等，确保使用时的安全性。
●支持手动操作功能，可以在停电情况下手动打开或关闭门。
2.安装与接线2.1 安装①墙面安装控制器应安装在离电动卷帘门较近的位置的墙面上。
安装时，应确保控制器能够方便地接通电源，且距离地面不低于1.8米。
②电源接线将控制器的电源线接入电源插座，并确保电源线连接牢固。
接线时，应按照国家电气安装标准进行接线，确保电线的安全性。
2.2 接线①门开关接线将控制器的门开关线连接到电动卷帘门的开关接口上。
接线时，应确保接线牢固，防止接触不良或接线松动。
②安全保护接线将控制器的安全保护线连接到相应的安全保护设备上，如安全感应器、防夹传感器等。
3.使用方法3.1 开关门操作①使用遥控器开关门按下遥控器上的开门按钮，电动卷帘门将自动打开。
再次按下遥控器上的关门按钮，电动卷帘门将自动关闭。
②使用手动按钮开关门当遥控器无法正常使用时，可以使用手动按钮开关门。
按下手动按钮，电动卷帘门将自动打开或关闭。
3.2 远程遥控操作使用遥控器可以进行远程控制操作，包括开关门、停止等功能。
按下遥控器上的相应按钮，电动卷帘门将执行相应操作。
3.3 安全保护功能控制器具有多种安全保护功能，包括过载保护、防夹保护等。
在使用过程中，如果发生异常情况，控制器将停止门的运行，以保证使用者的安全。
4.附件本文档涉及的附件有：●电动卷帘门控制器本体●遥控器●用户手册5.法律名词及注释●电动卷帘门：一种使用电动驱动装置控制门的开启和关闭的门类。
●远程遥控功能：通过无线遥控器远程控制门的开关操作的功能。
●过载保护：一种功能，当电动卷帘门承受过大的负荷时，控制器会自动停止门的运行，以防止设备损坏。
卷帘门使用说明书
精心整理目录一、............................................................ 前言1二、................................................ 安全使用注意事项 21、送电前 (2)2、送电中 (4)3、运转中 (4)三、.................................................... 键盘面板操作5四、........................................................ 快速调试6 (6) (6) (8) (8) (9) (10) (11) (12) (13) (15) (18) (18) (18) (19) (20)一、刖欢迎使用多功能、高性能门机专用型变频调速器本门机专用型变频调速器是在原通用型基础上的升级机型它保留了原通用型系列的主要功可选择机械限位开关及稳定性，同时根据门机的功能要求增加了工业门控制的核心控制程序绝对值编码器。
内置丹麦丹佛CP具有更小体积，更强功能的特点在使用变频器前请详细阅读本使用说明书以便正确安装使用机器充分发挥其功能，并确安全。
请永久保存此说明书，以便日后保养、维护、检修时使用变频器乃电力电子产品，为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。
本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
危险错误使用时，可能造成人员伤亡。
注意错误使用时，可能造成变频器或机械系统损坏。
•实施配线，务必关闭电源。
•切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
•运转时，请勿检查电路板上零部件及信号。

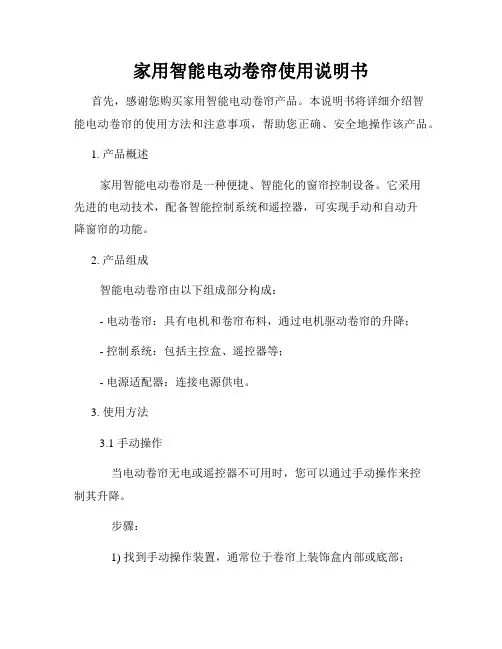

家用智能电动卷帘使用说明书
家用智能电动卷帘使用说明书首先，感谢您购买家用智能电动卷帘产品。
本说明书将详细介绍智能电动卷帘的使用方法和注意事项，帮助您正确、安全地操作该产品。
1. 产品概述家用智能电动卷帘是一种便捷、智能化的窗帘控制设备。
它采用先进的电动技术，配备智能控制系统和遥控器，可实现手动和自动升降窗帘的功能。
2. 产品组成智能电动卷帘由以下组成部分构成：- 电动卷帘：具有电机和卷帘布料，通过电机驱动卷帘的升降；- 控制系统：包括主控盒、遥控器等；- 电源适配器：连接电源供电。
3. 使用方法3.1 手动操作当电动卷帘无电或遥控器不可用时，您可以通过手动操作来控制其升降。
步骤：1) 找到手动操作装置，通常位于卷帘上装饰盒内部或底部；2) 使用装置上的手把或转动环，顺时针转动可以升起卷帘，逆时针转动可以降下卷帘；3) 手动操作时需轻力，避免用力过大导致损坏。
3.2 遥控操作电动卷帘提供遥控器操作功能，方便您在不同位置控制窗帘的升降。
步骤：1) 确保电动卷帘有电，并处于正常工作状态；2) 按下遥控器上的升降按钮，卷帘将相应地升起或降下；3) 遥控器上通常还配有停止按钮，按下该按钮可以随时停止卷帘的升降。
3.3 定时操作智能电动卷帘还具有定时功能，您可以预设卷帘的升降时间，实现自动化的控制。
步骤：1) 打开控制系统中的定时功能开关；2) 按照指示设置卷帘升起或降下的时间；3) 确认设置后，卷帘将按照预设时间自动升起或降下。
4. 注意事项4.1 安全使用- 在使用电动卷帘时，不要将手或其他物体放入卷帘中，以免造成伤害；- 不要将电动卷帘暴露在潮湿的环境中，以免发生电击或损坏设备；- 请勿随意拆卸电动卷帘或私自更换部件，以免影响设备性能和安全性。
4.2 维护保养- 定期清洁电动卷帘和遥控器，保持其外观清洁；- 如果发现异样声音或不正常运转，应立即停止使用，并联系售后服务进行检修；- 在长时间不使用电动卷帘时，建议切断电源供应，以节约能源和延长设备寿命。
电动卷帘门操作规程
电动卷帘门操作规程
一、开启前应仔细观察卷帘门外观门轨、门扇有无变形、卡阻现象，
控制盒安装是否稳固，有无电线外漏。
如发现异常应及时通知检修人员，待故障排除后方可使用。
二、在卷帘门上升（或下降）过程中，操作人员不得擅自离开操作地
点，应密切注意启闭情况和执行情况。
如有异常响动或门扇运行不平稳的情况，应及时按动停止按钮，切断输入电源，及时通知检修人员，待排除故障后方可重新操作。
三、在操作上升（或下降）过程中，操作人员应密切注意卷帘门应上
升（或下降）到限位位置时能否自动停车，若不能，应迅速手动停车，且必须带限位装置修复（或调整）正常后方可重新操作。
四、在启闭时卷帘门下面不准有人、货物、车辆站立、通过，以防止
行程开关失灵，卷帘卡死，电机受阻或发生其他事故。
七、卷帘门使用完毕后要及时关闭，禁止长时间开启。
八、禁止高度、宽度大于卷帘门门框高度宽度的货物或车辆通过，防
止撞坏门轨、门扇，影响卷帘门的正常使用和使用周期。
九、卷帘门运行、滑行、传动等部位应定期检查，（至少每年2次），
并根据需要及时加油，以保证卷帘门的正常使用。
十、卷帘门门帘合易锈部位，应进行定期防腐、油漆和保养处理，禁
止用重物、硬物冲击门面。
十一、工务组负责车间卷帘门日常的维护和保养工作，定期对卷帘门的控制盒，外导轨、门扇进行检查。
卷帘门使用说明书
精心整理目录一、前言 (1)二、安全使用注意事项 (2)1、送电前 (2)2、送电中 (4)3、运转中 (4)三、键盘面板操作 (5)…6…6…6…8…8…9 (10) (11) (12) (13) (15) (18) (18) (18) (19) (20)并确保本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
危险错误使用时，可能造成人员伤亡。
注意错误使用时，可能造成变频器或机械系统损坏。
●实施配线，务必关闭电源。
●切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
●运转时，请勿检查电路板上零部件及信号。
●请勿自行拆装更改变频器内部连接线或线路,零部件。
二、安全使用注意事项1、变频器控制模式改为绝对值编码器模式（C155=2），把编码器连接好。
（如未连接，变频器会出现A.CL报警提示）。
2、确定编码器安装在左侧或右侧。
出厂值为左侧C156=0（如安装在右侧把C156=1）。
3、变频器设为学习模式。
进行下限及上限位的学习计算，设定C168=1；4、下限设定：点动下降，调整门到下限位置。
按下急停按钮，按住下降按钮5秒。
变频器出现AT0提示，下限设定完毕。
5、上限设定：点动上升，调整门到上限位置。
按下急停按钮，按住上升按钮5秒。
变频器出现AT0提示，上限设定完毕。
（如需要半开/全开功能，设置C158=1。
在半开状态设置半开上限，在全开状态设置全开上限，操作方法相同）。
6、限位设定完毕，改动C168=0，立时可自动运行。
，如果0:通用型标准模式1:行程开关模式2:绝对值编码器模式注：C155=1时，如果C168也为1，键盘就会显示A.PR错误；C156：编码器安装位置:0,1出厂值00:左侧1:右侧C157:变频器扩展参数模式0—1出厂值1说明：如果C157的值为1，那么C150以前的参数不能监看也不能修改；C158：VI输入状态的定义：0-1出厂值0说明：在行程模式下，VI端口只用来表示手动/自动模式，与C158参数的设置值无关；在编码器模式下，C158用来选择手动/自动，全开/半开：0：手动/自动选择：选择半开模式，接通后按C150设定的时间延时下降，断开取消延时；1：半开/全开：选择半开/全开模式，接通后全开，断开为半开。
电动门使用说明书
电动门使用说明书欢迎购买我们的电动门产品！为了保证您能够正确、安全地使用产品，特为您提供了以下使用说明。
请您仔细阅读，并按照说明进行正确操作。
1. 产品概述本产品是一款电动门，适用于各种场所的出入口控制。
通过电动机驱动，实现门体的自动打开与关闭，提供便捷的出入通道。
2. 安全须知在使用本产品时，请务必遵守以下安全须知，以避免发生意外事故：1) 请勿让儿童在无成人看护的情况下接近电动门。
2) 请勿站在电动门的活动范围内，以免造成门体碰撞伤害。
3) 请勿进行未经授权的拆卸、改装等行为，以免影响产品的正常运行。
4) 请确保电源接线正常，避免接地不良或漏电导致的安全隐患。
3. 基本操作本电动门采用简单易用的操作方式，具体操作如下：1) 手动模式：当电源故障或其他特殊情况下，可将电动门设定为手动模式，手动推拉门体实现开关控制。
2) 自动模式：正常情况下，将电动门设定为自动模式，门体将按照设定的参数进行自动开关。
4. 参数设置本电动门支持多项参数设置，以满足不同使用需求。
以下为几个常用参数的设置方法：1) 开关速度：可通过控制器上的设定按键，选择不同的开关速度。
2) 延时关闭：可设置电动门在感应到通过人员后，延时一段时间后自动关闭门体。
3) 防夹功能：通过光电开关等装置，实现感应到门体前方有障碍物时，立即停止门体活动，避免夹人。
5. 维护保养为了确保电动门的正常运行和延长使用寿命，请定期进行以下维护保养工作：1) 清洁门体表面，避免积尘影响电动门的正常运行。
2) 检查电源线路和接线端子，确保连接良好，避免线路故障。
3) 定期检查各个零部件的紧固情况，如有松动请及时拧紧。
6. 故障排除在使用过程中，如果发生以下故障，请先排除故障再进行下一步操作：1) 电动门无法开启或关闭：请检查电源线路是否接通，是否存在断电等问题。
2) 电动门运行缓慢或不平稳：请检查电动门是否受到阻碍，是否需要进行润滑保养。
3) 传感器故障：请检查传感器是否受到遮挡，是否需要调整位置。
快速卷帘门控制器使用说明书
快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。
注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。
4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。
三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。
也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。
☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。
电动卷帘操作规程
电动卷帘操作规程一、引言电动卷帘是一种方便快捷的窗帘系统，广泛应用于家庭、办公场所以及商业建筑中。
为了确保电动卷帘的正常使用，提高使用安全性，本文制定了电动卷帘的操作规程。
二、安全操作1. 操作前，应确保电动卷帘的供电开关处于关闭状态，并检查电源线路是否正常。
2. 在操作过程中，应确保手部干燥，以防止触摸电源引起触电事故。
3. 严禁在操作过程中引入尖锐物品，以免损坏卷帘材料或导致卷帘卡住无法正常收回。
4. 若发现电动卷帘有异常情况，如下垂、异响等问题，应停止使用并及时联系维修人员处理。
三、操作步骤1. 下降卷帘a. 打开电源开关，确保供电正常。
b. 轻按“下降”按钮，电动卷帘开始自动下降，直至完全展开。
c. 按下“停止”按钮，卷帘将立即停止。
d. 关闭电源开关，结束操作。
2. 上升卷帘a. 打开电源开关，确保供电正常。
b. 轻按“上升”按钮，电动卷帘开始自动上升，直至完全卷起。
c. 按下“停止”按钮，卷帘将立即停止。
d. 关闭电源开关，结束操作。
四、日常维护1. 定期检查电动卷帘的电源线路是否松动或损坏，有异常情况及时修复。
2. 清洁电动卷帘时，应使用柔软干净的纱布擦拭，严禁使用酸碱性强的清洁剂。
3. 若发现卷帘卡顿或运行不顺畅，应及时联系维修人员进行检修。
五、注意事项1. 严禁将电动卷帘用于超过额定负荷的环境中，以免损坏电机或导致运行不稳定。
2. 在安装或维修电动卷帘时，务必断电处理，防止触电事故发生。
3. 禁止未经授权的人员进行电动卷帘的操作或维修，以确保使用安全和质量。
六、总结本规程详细介绍了电动卷帘的安全操作步骤、日常维护和注意事项。
遵循此规程，能够确保电动卷帘的正常运行和使用安全。
在实际操作中，用户应严格按照规程执行，若遇到任何异常情况，应及时联系维修人员处理，以免造成不必要的损失和安全隐患。
DJM-600电动卷帘门使用说明
DJM-600系列电动卷门机使用说明书DJM系列电动卷门机具有遥控、电动、手动等多种操作功能;适用防火配套要求，具有自锁及防盗作用；造型美观，安全可靠, 使用寿命长，安装维修方便，体积小，重量轻，马力强劲等优点, 它被广泛应用于展览馆、宾馆、商场、店辅、厂房、车库、仓库, 是普通卷门和防火卷门的理想配套产品。
外壳：采用铝合金外壳，坚实而质轻。
齿轮：采用优质合金钢，经特殊处理，确保卷扬强度。
刹车结构：特殊装置机械刹车，可在电源切断瞬间刹车，保证刹车绝对安全。
限位系统：行程控制准确，调整简易且被控行程大。
传动系统：精度高，运行平稳，噪音低。
防坠装置：防范意外伤害，确保安全。
1.卷门机的工作环境和工作条件: •环境空气温度随季节变化环境温度：-25oC —55oC 相对湿度为90% (25oC)•短时间工作制，连续运转时间单相电机不得超过7分钟、三相电机不得超过10分钟2.卷门机的功能特点: •卷门机具有交流220V、380V两种电压驱动机型，配有手动按钮及防盗锁盒，同时配接遥控器，遥控距离远，操作方便;7 型号额定 功率 (W ) 额定 电流 (A ) 额定负载提 升 力(kg )输出 转矩 (N.m )输出 转速(r/mi n)最大 提 升 高 度 短 时 定 额(min ) 下滑重量 (kg)链轮 齿数 比 滚子链条规 格(GB1234.1-81)控 制 方 式(m)DJM-600(A) -1P 220 v50H250 2.5 DJM-600( A ) -3P z380 v 50H180 0.8 300 168 5.2 6.014DJM-600-1P DJM-600-3P DJM-800-1P Z220 v 50H z380 v 50H z220 v 50H370 3.5250 .0600 412 6.2 7.0 >814400 4.0800 650 3.4DJM-800-3P z380 300 .19T/55T9T/47T08B-1X 78 10A-1X 68 10. 0 1410T/54T 10A-1X 74 电 动 时: 按 钮 开关 或 遥 控 器 控 制 手动 时: 手 拉环 形链 •卷帘门上、下行程由限位开关自动控制，定位精确可靠，开闭安全; •停电时，可通过速放装置或手拉链条进行手动操作，方便省力; •整机运行平稳，噪音低，振动小。
卷帘门使用说明书
•请确认切断电源后，再拆卸或装入操作键盘，并固定前盖， 以免接触不良，造成操作器故障或不显示。
•请不要把变频器安装在含有爆炸性气体的环境里，否则有 引发爆炸的危险。
•在海拔超过1000米的地区，变频器散热效果变差，请降档 使用。
七、故障信息及排除15
八、端子说明及接线图18
1、主回路端子说明18
2、控制端子说明18
3、标准接线图19
4、带风帘机接线图20
一、前言
欢迎使用多功能、高性能门机专用型变频调速器。
本门机专用型变频调速器是在原通用型基础上的升级机型， 它保留了原通用型系列的主要功能 及稳定性，同时根据门机的功能要求增加了工业门控制的核心控制程序， 可选择机械限位开关或 绝对值编码器。内置丹麦丹佛斯CPU具有更小体积，更强功能的特点。
出厂值1.0（1S）
3
C152
下降低速运行时 间
出厂值1.0（1S）
4
C162
上升高速频率设
疋
出厂值:50HZ
5
C166
下降高速频率设
疋
出厂值:35HZ
2、使用绝对值编码器：
1、 变频器控制模式改为绝对值编码器模式（C155=2），把编码器连接好。（如未连接，变频器 会出现A.CL报警提示）。
2、 确定编码器安装在左侧或右侧。出厂值为左侧C156=0（如安装在右侧把C156=）
在使用变频器前请详细阅读本使用说明书， 以便正确安装使用机器，充分发挥其功能，并确保 安全。请永久保存此说明书，以便日后保养、维护、检修时使用。
变频器乃电力电子产品，为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。 本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合， 使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服 务。
电动卷帘门控制器使用说明书
⑴一次下滑时间可调范围0~600s，中间停留时间可调范围0~600s
⑵报警音量可达100dB
⑶所有输出点容量：AC220V/5A、DC30V/5A
⑷电源进线缺相或相序错误系统8s内保护
⑸系统功耗<15W，高节能
⑹接消防中心信号是有源信号，反馈消防中心信号是无源信号
⑺外接正常指示灯为6.3V、1W
1、接收器出来6条线，2条是220V的交流电压线，也就是家用的电源，黑色，不分极性；
2、2条是上升和下降控制线，1条是公共线，1条是停止线，线的颜色，可以参考电路图。只要电源线不要接错，这四条线随便接，接错了，也不会有任何的危险或损坏，所以万一接口不相符，您可放心偿试；
3、一按遥控器，靠近接收器，可以听到电机的继电器在工作的声音；
二、主要技术参数：
主 电 源： AC 380V(±15％) 50Hz(±1％)
备用电源： DC24V/2Ah
电机功率： < 1.0KW
④火警状态：卷帘门运行到底时按任意键皆为上升至中位延时后二次降到底
⑤门位指示输出（上限、中位、下限）
⑵辅助功能：
①电源、相序运行错误状态，灯光闪动指示功能
②火警声光报警功能
⑶保护功能：
①电源进线相序自动检测和相序改变后自动保护功能
②过载自动保护功能
③缺相自动保护功能
7，所有控制箱质保一年。欢迎广大客商订购或是来电咨询：15872225436 技术服务热线：15872225436 扣扣：1033519035恭祝朋友生意兴隆！
滴水、湿气低、腐蚀性气体场所
主要功能特点：
1、微电脑控制：采用智能芯片控制，负载保护电路
电动门卷帘门操作规程
电动门卷帘门操作规程1. 引言本文档旨在规范电动门卷帘门的安全操作流程，以确保门的正常运行和保护人员的安全。
操作人员在使用电动门卷帘门时，务必遵守以下规程。
2. 操作前准备在进行操作之前，操作人员应完成以下准备工作：•确保门旁边的环境干净整洁，没有杂物的存在。
•检查门的运行状态，包括门体、滑道、传动装置等是否完好无损。
•检查门旁边的开关电源是否正常工作。
•穿戴好安全防护设备，包括安全帽、安全鞋等。
3. 操作流程3.1 打开门1.确保门所在的区域没有人员或障碍物，确保安全。
2.按下门旁边的开关按钮，确保门电源正常开启。
3.观察门的运行情况，确保门体平稳地上升。
4.当门完全打开后，松开开关按钮。
3.2 关闭门1.确保门所在的区域没有人员或障碍物，确保安全。
2.按下门旁边的开关按钮，确保门电源正常开启。
3.观察门的运行情况，确保门体平稳地下降。
4.当门完全关闭后，松开开关按钮。
3.3 紧急停止在以下情况下，应立即执行紧急停止操作：•发现门运行异常，如有异响、晃动等现象。
•发现门周围有人员或障碍物危及安全。
•触发门旁边的紧急停止按钮。
执行紧急停止操作的步骤如下：1.立即按下门旁边的紧急停止按钮。
2.等待门完全停止运行。
3.检查门的运行状态，确认问题并及时处理。
4.若问题无法自行解决，及时联系维修人员进行检修。
4. 安全注意事项在操作电动门卷帘门过程中，操作人员应注意以下事项：•操作前必须查看门旁边的安全警示标志。
•严禁在门运行时进行穿行、攀爬或触摸门体。
•避免将手、脚或其他物体放置在门体运行路径上。
•注意门的运行情况，如发现异常立即停止使用并报告维修人员。
•禁止未经许可进行门体的改装或维修。
5. 总结本文档详细介绍了电动门卷帘门的操作规程，对于操作人员在使用电动门卷帘门时的安全操作起到了指导作用。
所有操作人员都应严格遵守本文档中的规定，并根据具体情况进行合理操作，确保人员和设备安全。
请在使用电动门卷帘门时，严格按照上述规程操作，做到安全第一。
卷帘门正确操作
卷帘门正确操作电动卷帘门操作指南⼀、限位设置：1、将电源插头插好（AC220V），电源指⽰灯亮（黄灯），同时运⾏指⽰灯（绿灯）和设置指⽰灯（红灯）闪烁⼀下，表⽰电机上电正常；2、将控制盒顶部电瓶开关打开即可。
（注：外接电源未通之前请勿长时间打开电瓶开关，以免电瓶损坏。
）3、按⼀下“设置键”，红灯亮，表⽰已进⼊设置状态，然后通过“上⾏键”或“下⾏键”将卷门调⾄所需的第⼀个限位位置，按“设置键”确认，此时红灯闪烁⼀下；（注：若卷门运⾏⽅向与按键相反，请调换电机红⿊线后重新设置。
）4、再次通过“上⾏键”或“下⾏键”将卷门调⾄所需的第⼆个限位位置，按“设置键”确认，此时红灯灭，初始限位设置完成；⼆、遥控操作：<上键：“开”或“▲”> <下键：“关”或“▼”><锁键：“锁”或“”> <停⽌/解锁：“停”或“■”>（注：当卷门在全开或全关时，若10分钟内⽆操作，遥控器将⾃动上锁，如需开门或关门，须先按“停”或“■”键解锁后⽅可操作。
）三、控制盒按键操作：在限位设置完成后，控制盒上的按键亦可操作，按“上⾏键”，卷门上⾏，直⾄顶端⾃动停⽌，在上⾏过程中若按⼀下“下⾏键”，卷门⽴即停⽌；反之亦然。
四、注意事项：1、控制盒电源禁⽌断电。
2、控制盒顶部电瓶开关必须打开。
3、卷帘门程序失控后，要重新⼿动设置程序。
（注：按限位设置操作说明进⾏设置。
）电动卷帘门操作指南⼀、限位设置：1、将电源插头插好（AC220V），电源指⽰灯亮（黄灯），同时运⾏指⽰灯（绿灯）和设置指⽰灯（红灯）闪烁⼀下，表⽰电机上电正常；2、将控制盒顶部电瓶开关打开即可。
（注：外接电源未通之前请勿长时间打开电瓶开关，以免电瓶损坏。
）3、按⼀下“设置键”，红灯亮，表⽰已进⼊设置状态，然后通过“上⾏键”或“下⾏键”将卷门调⾄所需的第⼀个限位位置，按“设置键”确认，此时红灯闪烁⼀下；（注：若卷门运⾏⽅向与按键相反，请调换电机红⿊线后重新设置。
卷帘门使用说明书
精心整理目录一、前言 (1)二、安全使用注意事项 (2)1、送电前 (2)2、送电中 (4)3、运转中 (4)三、键盘面板操作 (5)四、快速调试 (6) (6) (6) (8) (8) (9) (10) (11) (12) (13) (15) (18) (18) (18) (19) (20)一、前欢迎使用多功能、高性能门机专用型变频调速器本门机专用型变频调速器是在原通用型基础上的升级机型它保留了原通用型系列的主要功可选择机械限位开关及稳定性，同时根据门机的功能要求增加了工业门控制的核心控制程序绝对值编码器。
内置丹麦丹佛CP具有更小体积，更强功能的特点在使用变频器前请详细阅读本使用说明书以便正确安装使用机器充分发挥其功能，并确安全。
请永久保存此说明书，以便日后保养、维护、检修时使用变频器乃电力电子产品，为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。
本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
危险错误使用时，可能造成人员伤亡。
注意错误使用时，可能造成变频器或机械系统损坏。
●实施配线，务必关闭电源。
●切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
●运转时，请勿检查电路板上零部件及信号。
精心整理●请勿自行拆装更改变频器内部连接线或线路,零部件。
二、安全使用注意事项⑵送电中危险．精心整理●送电中绝不可插拔变频器上的连接器（CONNECTOR）以避免控制主板因插拔所产生突波进入，造成变频器损坏。
2、使用绝对值编码器：1、变频器控制模式改为绝对值编码器模式（C155=2），把编码器连接好。
（如未连接，变频器会出现A.CL报警提示）。
）C156=1（如安装在右侧把C156=0、确定编码器安装在左侧或右侧。
电动卷帘门使用说明书
电动卷帘门使用说明书注意事项：1. 本使用说明书适用于电动卷帘门的使用，重要事项请详细阅读，并按照说明进行操作。
2. 在使用电动卷帘门前，请确保您已经仔细阅读并理解本使用说明书的内容。
3. 本使用说明书仅供参考，请按照实际情况来操作。
4. 如果您在使用过程中遇到任何问题，请不要自行修理，应立即联系专业维修人员。
1. 安装1.1 安装环境准备在安装电动卷帘门前，请确保安装环境满足以下要求：- 安装平稳的基础，能够承受电动卷帘门的重量和使用压力。
- 电源供应稳定，地线正常连接。
- 安装位置没有障碍物，并且没有与电动卷帘门相冲突的设施。
1.2 安装步骤1. 将电动卷帘门的滑轨固定在安装位置上。
2. 将驱动装置和控制箱进行连接。
3. 接通电源，确保电动卷帘门的正常运转。
4. 进行最终调试，确保电动卷帘门能够正常开关，并且安装牢固。
2. 使用方法2.1 开门2.1.1 使用遥控器按下遥控器上的开门按钮，电动卷帘门将自动启动，向上滚动，直到完全开启。
2.1.2 使用开关将开关拨到“开门”位置，电动卷帘门将自动启动，向上滚动，直到完全开启。
2.2 关门2.2.1 使用遥控器按下遥控器上的关门按钮，电动卷帘门将自动启动，向下滚动，直到完全关闭。
2.2.2 使用开关将开关拨到“关门”位置，电动卷帘门将自动启动，向下滚动，直到完全关闭。
3. 操作注意事项3.1 在开启或关闭电动卷帘门时，应确保门口没有人员或物品。
3.2 请勿长时间连续操作电动卷帘门，应根据需要适当间隔时间。
3.3 请勿将任何物品挂在电动卷帘门上，以免影响正常使用和损坏电动卷帘门。
3.4 请勿私自拆卸或修理电动卷帘门，应联系专业维修人员。
3.5 请勿将水或其他液体溅到电动卷帘门上，以免影响正常使用和损坏电动卷帘门。
4. 维护与保养4.1 定期检查电动卷帘门的滑轨、螺丝和连接处是否松动，如有松动应及时紧固。
4.2 定期清洁电动卷帘门的表面，避免积尘和污垢堆积。
卷帘门使用说明书
卷帘门使用说明书一、产品概述卷帘门是一种常见的自动门型式，广泛应用于商业、工业和住宅场所。
其设计独特，通过纵向卷叠方式实现门体运动，既能有效节省空间，又能提供便利和安全性。
本使用说明书旨在向用户提供卷帘门的正确使用方法和操作注意事项，以确保卷帘门的正常运行和延长其使用寿命。
二、安全提示1. 在使用卷帘门过程中，请确保门体周围无障碍物阻挡，以免影响门体的正常运行。
2. 请勿将卷帘门用于超过其设计承载能力的物品存放或支撑。
3. 在开启或关闭卷帘门时，应空出足够的空间以便门体完全运动，防止与门体发生碰撞。
4. 切勿站立在卷帘门下方或靠近门体运行轨道，以免发生意外伤害。
5. 如发现卷帘门运行异常或不正常噪音，请立即停止使用，并及时联系专业人员进行维修。
6. 请定期检查和维护卷帘门的运行部件，确保其正常工作，并及时清除门体和轨道上的灰尘和杂物。
三、操作说明1. 开启卷帘门a. 按下开启按钮或遥控器上的开启按键，卷帘门将开始向上卷叠，直到完全打开。
b. 在开启过程中，如发现异常情况，请立即停止操作，并检查门体和运行轨道。
2. 关闭卷帘门a. 按下关闭按钮或遥控器上的关闭按键，卷帘门将开始向下卷叠，直到完全关闭。
b. 如发现门体下方有障碍物阻挡，请立即停止操作，并清除障碍物后再继续关闭。
3. 紧急停止a. 在卷帘门运行过程中，如遇到紧急情况需要停止门体运动，请按下紧急停止按钮或遥控器上的停止按键。
b. 注意：紧急停止后，需要重新启动卷帘门方可恢复正常运行。
4. 调节开启和关闭速度a. 根据需要，可以调节卷帘门的开启和关闭速度。
b. 通常情况下，速度调节开关位于电机控制盒上，通过调节开关状态可以改变门体运行速度。
c. 调节速度时，请根据实际情况和使用要求进行调整，避免速度过快或过慢造成安全隐患。
四、保养维护1. 定期清洁a. 使用干净的布或软刷清除门体和轨道上的灰尘和杂物。
b. 注意：在清洁过程中，请确保电源已关闭，以免发生触电事故。
快速卷帘门使用操作说明
快速卷帘门的安全使用和维护保养规程
目的：建立快速卷帘门的安全使用规程和维护保养规程。
范围：本规程适用于快速卷帘门的使用和维护保养。
责任人：快速卷帘门使用人员和维修人员。
内容：
1．接通电源。
2．打开电源开关（指示灯亮起），解除急停方可运转。
3．快速卷帘门配置为手动/自动两种运行功能。
4．将手动/自动开关拨到自动时，快速卷帘门进入自动运行状态。
4．1在自动状态下，雷达感应活动物体门才自动开启和落下，或者直接在主控制箱按上升开关。
4．2物料搬运车进入雷达感应面时速度不能过快，必须要在门完全升起后才能通过，以免撞到快速卷帘门。
5．将手动/自动开关拨到手动时，快速卷帘门进入手动运行状态。
5．1快速卷帘门上升和下降在主控制箱操作。
6．停电时手动操作。
6．1停电时卷帘门无法动作，首先将刹车手柄向下拉，使刹车6离合器与马达脱离。
6．2恢复供电时，马达刹车器必须复位。
7．注意事项：使用快速卷帘门时应注意以下事项
7．1首次使用时应检查电源、电压及相位和本卷帘门是否匹配，应保证卷帘门的正确运转方向。
7．2调节雷达波适当的侦测范围。
7．3停电时，应按下急停开关，以免突然来电，卷帘门动作伤人。
7．4当长时间不使用权用时，请将卷帘门上升至上限位置，并切断电源。
7．5不要用锐利器、物划伤帘布。
8．维护保养
8．1定期用干净布擦拭光电感应安全开关。
8．2定期用干净布擦拭帘布，以保持帘布清洁（切勿用中性清洁剂擦拭帘布）。
8．3每1—2个月用干净布擦拭门体（钢结构）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DJM-600系列电动卷门机使用说明书
DJM系列电动卷门机具有遥控、电动、手动等多种操作功能;
适用防火配套要求，具有自锁及防盗作用；造型美观，安全可靠, 使用寿命长，安装维修方便，体积小，重量轻，马力强劲等优点, 它被广泛应用于展览馆、宾馆、商场、店辅、厂房、车库、仓库, 是普通卷门和防火卷门的理想配套产品。
外壳：采用铝合金外壳，坚实而质轻。
齿轮：采用优质合金钢，经特殊处理，确保卷扬强度。
刹车结构：特殊装置机械刹车，可在电源切断瞬间刹车，保证刹车绝对安全。
限位系统：行程控制准确，调整简易且被控行程大。
传动系统：精度高，运行平稳，噪音低。
防坠装置：防范意外伤害，确保安全。
1.卷门机的工作环境和工作条件: •环境空气温度随季节变化
环境温度：-25oC —55oC 相对湿度为90% (25oC)
•短时间工作制，连续运转时间
单相电机不得超过7分钟、三相电机不得超过10分钟
2.卷门机的功能特点: •卷门机具有交流220V、380V两种电压驱动机型，配有手动按钮及防盗锁盒，同时配接遥控器，遥控距离远，操作方便;
7 型号
额定 功率 (W ) 额定 电流 (A ) 额定负载
提 升 力
(kg )
输出 转矩 (N.m )
输出 转速
(r/mi n)
最
大 提 升 高 度 短 时 定 额
(min ) 下滑
重量 (kg)
链轮 齿数 比 滚子链条规 格
(GB1234.1-
81)
控 制 方 式
(m)
DJM-600(A) -1P 220 v
50H
250 2.5 DJM-600( A ) -3P z
380 v 50H
180 0.8 300 168 5.2 6.0
14
DJM-600-1P DJM-600-3P DJM-800-1P Z
220 v 50H z
380 v 50H z
220 v 50H
370 3.5
250 .0
600 412 6.2 7.0 >8
14
400 4.0
800 650 3.4
DJM-800-3P z
380 300 .1
9T/55
T
9T/47
T
08B-1X 78 10A-1X 68 10. 0 14
10T/5
4T 10A-1X 74 电 动 时: 按 钮 开
关 或 遥 控 器 控 制 手
动 时: 手 拉
环 形
链 •卷帘门上、下行程由限位开关自动控制，定位精确可靠，开闭安全; •停电时，可通过速放装置或手拉链条进行手动操作，方便省力; •整机运行平稳，噪音低，振动小。
•fe 机内部设置有过热保护装置，如果电机频繁启闭，，当温度达到 110 C 时，能自动切断电源，保护电机不被烧坏，当温度降至70 C 时, 装置可再次启动使用。
3. 主要规格及技术参数:
4 .安全注意事项:
•卷门机应由专业人员安装、维护，必须有良好的保护接地，否则有可能造成人身安全;
•卷门机运行时，门下严禁站立或通行，门帘下方不得有阻碍物;
•定期检查门体活动部分，保证运行不会受阻，保持润滑，运行声音正常，否则有可能造成人身安全和影响使用寿命。
5.安装与调试: •^产品按右安装方案制造（从室内朝门外看），若需左安装，应将制动壳体上4只螺钉M5旋松，再旋转壳体180°后重新平衡锁紧, 并把按钮开关上白、绿色线对调连接;
•卷门机应水平安装，卷轴应水平、同心，门帘升降无滞卡;
•传动链条调整：先调松支架板上小链轮的固定螺栓M6,再调整卷门机变速箱上的2只螺栓M8，使传动链条下垂度为3-6mm （未装门帘前调整），再锁紧3只支脚螺母M10 ；•訂帘上下行程调整：试机前先拧松限位滑块上的2只紧定螺钉，把
门帘上升至欲定的高度，旋动上行限位螺套触压到微动开关，听到嘀
达”声拧紧螺钉；再把门帘降至地面，以相同方法确定下行限位螺套位置，最后用手指用力拧紧2只紧定螺钉。
6.使用须知: •卷门机为短时工作制，连续运转时间不得超过7分钟;
•卷门机的运行由遥控器或按钮上的上”“”停”控制。
按上”下” 键时，如果无上升或下降动作，必须立即按停”键切断电源，以免烧毁电机;
•亭电时，使用手拉链条上升门帘，严禁超过已定高度，以免损坏限位开关，造成冲顶；关闭门帘，可轻拉手动拉杆，使门帘匀速下降, 当门帘将要全闭时，应松开拉杆，然后再拉一次达到全闭，防止损坏限位开关;
•天气发生雷电时，尽可能断开外电源;
•使用卷门机时，操作人员不得离开现场，发现异常情况应立即切断电源，故障排除后方可再使用。
2、电器部分说明1、接收器出来6条线2条是220V的交流电压线也就是家用的电源黑色不分极性
2、2条是上升和下降控制线 1条是公共线 1条是停止线 线的
颜色可以参考电路图。
只要电源线不要接错 这四条线随便接 接错了 也不会有任何的 危险或损坏所以万一接 口不相符您可放心偿试 3、一按遥控器 靠近接收器 可以听到电机的继电器在工作的声音 4、按一次遥控器 遥控器给电机发射一个信号
注意是信号 而不
是电源
然后电机端将
这个信号锁定 并持续动作 直到电机的限位开关起作用 或者按 了
停止键。
技术参数 输入电压 220 X 1 士 10% V
每路额定电流 10A 遥控方式无线电编码 工作温度 -25 C +50 C 安装在无日光照射、高温、严重落尘、 滴水、湿气低、腐蚀性气体场所
主要功能特点
红外防碰撞功能 门体运行关门时 若遇有障碍物， 门体自动 停止并后退。
4、开、关门自动限位功能 可选单限位或双限位。
1、 微电脑控制 采用智能芯片控制 负载保护电路
2、 遥控功能 采用无线电遥控门体的开、停、关
3、
4、基本功能
①手动控制卷帘门上行、下行、停止功能
②接收烟温感信号自动控制完成一次下滑中间停留和二次下滑功
③接收消防中心信号自动控制完成一次下滑中间停留和二次下滑
功能④火警状态卷帘门运行到底时按任意键皆为上升至中位延时后二
次降到底⑤门位指示输出上限、中位、下限辅助功能
①电源、相序运行错误状态灯光闪动指示功能
②火警声光报警功能保护功能①电源进线相序自动检测和相序改变后自动保护功能②过载自动保护功能
③缺相自动保护功能。
