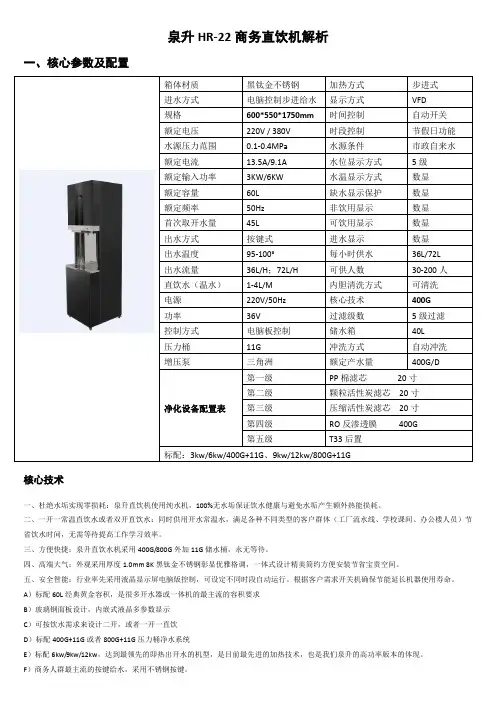

电开水器参数

三、设备功能和运行操作
1.系统设置操作动作约定
按键操作功能约定：
1）增加键：用于参数数值的增大操作；
2）减小键：用于参数数值的减小操作；
3）确认件：确认当前设定参数或进入当前设置状态；
4）返回键：取消当前操作并返回上一级菜单或退出设置；
按键操作动作约定：
1）短按：轻触一下按键位置，系统检测到后蜂鸣器会响一声； 2）长按：长时间按某一个按键，以到操作目的，蜂鸣器会连续发出蜂鸣声；
3）飞行模式：比如设置密码时长按“增加键”，密码的数值持续增加，此操作成为飞行模式设置。

2.系统设置
当系统运行参数需要更改时或需要进入维护模式时，需执行如下操作步骤：
第一步：按“确认键”进入密码输入显示界面，显示如下图5所示；
第二步，前两位密码设置：在当前状态下密码前两位闪烁，按“增加键”增加该数值，按“减小键”减小该数值，支持飞行模式设置，该数值操作范围在00--99之间循环；此时设定前两位密码为“98”后，按“确认键”确认前两位密码。

第三步，后两位密码设置：在当前状态下密码后两位闪烁，按“增加键”增加该数值，按“减小键”减小该数值，支持飞行模式设置，该数值操作范围在00--99之间循环；此时设定前两位密码为“98”后，按“确认键”确认密码。

完整的密码为“9898”，如果密码正确，则进入菜单设置状态，如下图6所示；如果密码输入错误，需要重新按照上述三个步骤进行操作。

图5 密码设置状态
图6 主菜单设置状态
第四步，主菜单选择：进入主菜单状态后，通过“增加键”可调整菜单项从F0到F6之间循环显示；反之，通过“减小键”可调整菜单项从F6到F0之间循环显示；当需要对某一个功能进行设置时，先通过按键将主菜单设置到该功能菜单项。

第五步，菜单功能设置：通过上一步对将要设置的菜单选择完成后，“按确认键”则进入该功能进行相关参数设置。

注意：为保证程序正常运行，如修改了原参数，一定要按“确认键”对参数进行保存，如果该项有多个设置参数，则依次设置完成，当最后一次确认后，程序自动返回菜单，并显示下一个菜单项。

如
果进入菜单后没有进行任何设置操作，则按“返回键”返回主菜单。

返回主菜单后，可以继续对其他项进行操作。

第六步，退出设置：如果现在显示的是子菜单项，则按返回键返回主菜单或按确认键对参数确认后自动返回主菜单。

在主菜单模式下按“返回键”则退出设置，进入正常运行模式。

3.功能设置
1）F0 系统星期设置：
进入主菜单后，设置主菜单为“F0”后，按“确认键”进入星期设置子菜单状态，如下图7所示；通过“增加键”或“减小键”修改当前的“星期”，当前“星期”处于闪烁状态，修改完成后按“确认键”对设置进行确认，同时返回主菜单。

图7 星期设置
2）F1 系统时间设置：
进入主菜单后，设置主菜单为“F1”后，按“确认键”进入时间设置子菜单状态，如下图8所示；此时时间的小时位闪烁，通过“增加键”或“减小键”修改当前的“小时时间”，设定好后按“确认”键确认小时的时间，然后“分钟”处于闪烁状态，通过“增加键”或“减小键”修改当前的“分钟时间”，修改完成后按“确认键”对分钟时间进行确认，同时返回主菜单。

图8 系统时间设置
3）F2 星期运行模式：
进入主菜单后，设置主菜单为“F2”后，按“确认键”进入星期运行设置子菜单状态，如下图9所示；通过“增加键”或“减小键”修改当前的星期运行“模式”值，设定好后按“确认”键确认星期运行“模式”并返回主菜单。

该项有三个参数：H0 周一至周五工作；H1 周一至周六工作；H2 周一至周日工作。

系统默认为H1模式。

注意：加热运行模式中的普通模式（24小时运行）和节能模式（定时运行）都要遵循星期设定的原则工作。

图9 星期运行模式
4）F3 加热运行模式：
进入主菜单后，设置主菜单为“F3”后，按“确认键”进入加热模式设置子菜单状态，如下图10所示；通过“增加键”或
“减小键”修改当前的加热运行“模式”值，设定好后按“确认”键确认加热运行“模式”并返回主菜单。

该项有两个参数：“节能”模式按照系统设定的三段时间工作和水位运行；“普通”模式，系统24小时高水位运行。

系统默认为“节能”模式。

注意：加热运行模式中的普通模式（24小时运行）和节能模式（定时运行）都要遵循星期设定的原则工作。

图10 加热运行模式设置
5）F4 三段定时及水位设置：
进入主菜单后，设置主菜单为“F4”后，按“确认键”进入定时和水位设置子菜单状态，如下图11所示；通过“增加键”或“减小键”修改当前的“时间”或“水位”值，设定好该项后按“确认”键确认，并进入下一项设置，直到最后设置完成并返回主菜单。

该子菜单设置有15项，设置的顺序依次为：TIME1的开机时间：小时>>分钟（TIME1关机时间）>>小时>>分钟>>TIME1的水位；
TIME2的开机时间：小时>>分钟（TIME2关机时间）>>小时>>分钟>>TIME2的水位；
TIME3的开机时间：小时>>分钟（TIME3关机时间）>>小时>>分钟>>TIME3的水位；
注意：设置时间时三段时间要顺序设置，首尾相接，避免跨时段设置造成工作不正常，同时时间跨度不应超过当天的时间，即不超过23:59分。

图11 三段定时设置和水位设置
6）F5 水质选择设置：
进入主菜单后，设置主菜单为“F5”后，按“确认键”进入水质选择子菜单状态，如下图12所示；通过“增加键”或“减小键”修改当前的设定值，设定好该项后按“确认”键确认并返回主菜单。

该菜单有两个选项：
A0 市政自来水，TDS值大于50；
A1 纯净水，TDS值小于50 ；
本程序中该项默认值为A0 市政自来水。

图12 水质选择
7）F6 维护模式：
进入主菜单后，设置主菜单为“F6”后，按“确认键”进入维护模式子菜单状态，如下图13所示；此时按“增加键”开水器手动强制上水，并在屏幕上进行指示，再次按该键则取消该功能；按“减小键”手动强制排水，并在屏幕上进行指示，再次按该键则取消该功能。

该功能用于检测进水模块或排水模块是否正常或者除垢后手动进排水清洗；辅助设备进行故障判断等功能。

当完成任务后按“返回键”先返回主菜单，需要退出设置时再按一次“返回键”退出设置状态，转入正常运行状态。

图13 维护模式（进水状态）
4、强制运行模式
强制运行模式用于开水器在正常状态下处于停止加热状态时的临时应急加热，强制运行加热时间最长1小时或加热到满水位时自动退出强制加热状态。

长按“返回键”5--6秒的时间，即可进入到强制加热模式（无报警状态下）如下图14所示。

在强制运行模式下，按“增加键”可以退出“强制运行”模式。

强制模式退出后，自动进入原设定加热运行模式（节能模式或普通模式）。

图14 强制运行模式
4.报警代码及含义
系统设有八种报警提示信息，报警代码如下所示：
E7 //电控箱与显示屏通信异常保护；
E6 //散热器过热保护；
E5 //防干烧熔断保护；
E4 //产水箱过热保护；
E3 //过欠压保护；
E2 //电控箱输出过载或短路；
E1 //温感开路或接触不良；
E0 //液位检测不正常或缺水；
下图为报警状态下的显示，实际情况可能与下图略有差异：
图15 报警E5后的显示画面
6.其他功能及注意事项
注意：系统具有断电记忆功能，但必须在设置每一项后按确认键进行数据保存，在没有确定前如按了“返回键”返回主菜单或退出设置，可能会造成程序工作不正常。

水位显示说明：水位图标外框代表“防干烧”水位，外框闪烁时表示产水箱内无水，此时一般会伴有E0报警，当进水到达“防干烧”水位时，停止闪烁并终止E0报警。

所以当设备刚上
溢出水位
电时出现E0报警为正常现象，此时显示屏会显示进水标志，等进水到达“防干烧”水位时解除报警。

溢水报警，当水位达到溢水水位时会显示E0报警，程序会自动排掉一点水解除报警。

图16
自动排水功能：本产品具有自动排隔夜水功能，一般情况下在第一次启动加热前排水，排水条件为水温低于70度（如水温过高会损坏塑料的PVC 下水管）。

因此当停机时间过长造成水温低于70度或节假日长时间停机会自动排掉储水箱内的水，保障用户的健康饮水问题。

防干烧水位 高水位
中水位
低水位。
