晶闸管的结构原理及应用

晶闸管的结构原理及应用

晶闸管的结构原理及应用1. 晶闸管的概述晶闸管(Thyristor)是一种主要用于电能控制的半导体器件,广泛应用于电力电子技术领域。

晶闸管具有高压、大电流、能耗低、可靠性好等特点,被广泛应用于家电、工业控制、交通运输等领域。

2. 晶闸管的结构原理晶闸管的结构采用P-N-P-N四层结构,主要由控制极(G:Gate)、阳极(A:Anode)、阴极(K:Cathode)三个电极组成。

其结构和工作原理如下:•P层:阳极侧为P型半导体,控制极侧为薄的N型半导体层;•N层:阳极侧为N型半导体,控制极侧为一薄层的P型半导体层;•控制极:通过控制极加上一个触发脉冲,使得晶闸管的导通;•阳极:负责控制晶闸管的输出电流;•阴极:负责晶闸管的接地。

3. 晶闸管的工作原理晶闸管的工作原理可分为四个状态:关断(Off)、导通(On)、保持(Hold)、关断恢复(Off Recovery)。

1.关断状态:晶闸管在没有施加控制信号时处于关断状态,此时无法通过阳极和控制极之间的电流。

晶闸管的控制极与阳极之间存在电压可能会使其进入导通状态;2.导通状态:当控制极与阳极之间施加一个足够大的正向电压时,晶闸管进入导通状态。

此时,晶闸管的阳极和控制极之间的电流将开始流动;3.保持状态:在晶闸管进入导通状态后,控制极与阳极之间的电压可以降至较低水平,晶闸管仍然保持导通状态。

然而,如果该电压降至一定程度以下,则晶闸管将自动进入关断状态;4.关断恢复状态:当控制极与阳极之间的电压降至负值时,晶闸管将从导通状态恢复到关断状态。

4. 晶闸管的应用由于晶闸管具有可控性强、效率高、可靠性好等优点,被广泛应用于以下领域:•电力调节:晶闸管可用于交流电压调节,实现对电力的控制。

例如,晶闸管可以用于家庭用电中的调光灯、风扇等电器,以及电力工业中的电动机调速器、变频器等设备;•电流控制:晶闸管可用于控制电流的大小和方向。

例如,晶闸管可以用于电焊机,控制焊接电流,使焊接效果更加稳定和高效;•能量回收:晶闸管可以将电能回收并用于其他用途。

晶闸管的原理与应用pdf

晶闸管的原理与应用pdf

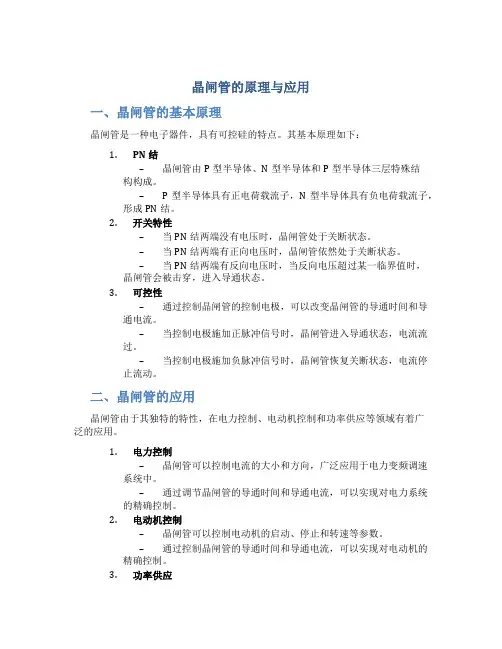

晶闸管的原理与应用一、晶闸管的基本原理晶闸管是一种电子器件,具有可控硅的特点。

其基本原理如下:1.PN结–晶闸管由P型半导体、N型半导体和P型半导体三层特殊结构构成。

–P型半导体具有正电荷载流子,N型半导体具有负电荷载流子,形成PN结。

2.开关特性–当PN结两端没有电压时,晶闸管处于关断状态。

–当PN结两端有正向电压时,晶闸管依然处于关断状态。

–当PN结两端有反向电压时,当反向电压超过某一临界值时,晶闸管会被击穿,进入导通状态。

3.可控性–通过控制晶闸管的控制电极,可以改变晶闸管的导通时间和导通电流。

–当控制电极施加正脉冲信号时,晶闸管进入导通状态,电流流过。

–当控制电极施加负脉冲信号时,晶闸管恢复关断状态,电流停止流动。

二、晶闸管的应用晶闸管由于其独特的特性,在电力控制、电动机控制和功率供应等领域有着广泛的应用。

1.电力控制–晶闸管可以控制电流的大小和方向,广泛应用于电力变频调速系统中。

–通过调节晶闸管的导通时间和导通电流,可以实现对电力系统的精确控制。

2.电动机控制–晶闸管可以控制电动机的启动、停止和转速等参数。

–通过控制晶闸管的导通时间和导通电流,可以实现对电动机的精确控制。

3.功率供应–晶闸管具有高功率控制能力,适用于高功率负载。

–晶闸管广泛应用于电力系统的功率供应、工业控制和电压变换等领域。

4.电流调制–晶闸管可通过不同的控制方式,实现电流的调制。

–通过改变晶闸管的导通时间和导通电流,可以实现正弦波、脉冲及方波等各种电流波形的调制。

三、晶闸管的优势与发展晶闸管作为一种可控硅器件,具有以下优势:•高可靠性:晶闸管的寿命长,无机械动部件,可靠性高。

•调制能力强:晶闸管能够实现多种电流波形的调制。

•功率控制精度高:晶闸管能够实现对功率的精确控制。

•体积小:晶闸管体积小,便于集成和安装。

晶闸管在过去几十年里得到了快速发展,随着科技的进步,有望在以下领域实现更多突破:1.新能源–晶闸管在风能、太阳能等新能源的开发和利用中有着广阔的应用前景。

晶闸管的原理及应用

晶闸管的原理及应用

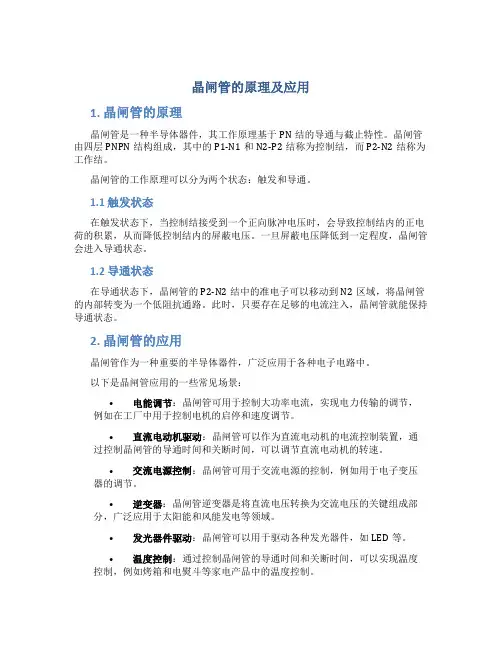

晶闸管的原理及应用1. 晶闸管的原理晶闸管是一种半导体器件,其工作原理基于PN结的导通与截止特性。

晶闸管由四层PNPN结构组成,其中的P1-N1和N2-P2结称为控制结,而P2-N2结称为工作结。

晶闸管的工作原理可以分为两个状态:触发和导通。

1.1 触发状态在触发状态下,当控制结接受到一个正向脉冲电压时,会导致控制结内的正电荷的积累,从而降低控制结内的屏蔽电压。

一旦屏蔽电压降低到一定程度,晶闸管会进入导通状态。

1.2 导通状态在导通状态下,晶闸管的P2-N2结中的准电子可以移动到N2区域,将晶闸管的内部转变为一个低阻抗通路。

此时,只要存在足够的电流注入,晶闸管就能保持导通状态。

2. 晶闸管的应用晶闸管作为一种重要的半导体器件,广泛应用于各种电子电路中。

以下是晶闸管应用的一些常见场景:•电能调节:晶闸管可用于控制大功率电流,实现电力传输的调节,例如在工厂中用于控制电机的启停和速度调节。

•直流电动机驱动:晶闸管可以作为直流电动机的电流控制装置,通过控制晶闸管的导通时间和关断时间,可以调节直流电动机的转速。

•交流电源控制:晶闸管可用于交流电源的控制,例如用于电子变压器的调节。

•逆变器:晶闸管逆变器是将直流电压转换为交流电压的关键组成部分,广泛应用于太阳能和风能发电等领域。

•发光器件驱动:晶闸管可以用于驱动各种发光器件,如LED等。

•温度控制:通过控制晶闸管的导通时间和关断时间,可以实现温度控制,例如烤箱和电熨斗等家电产品中的温度控制。

3. 总结晶闸管是一种重要的半导体器件,其工作原理基于PN结的导通与截止特性。

它在电力调节、直流电机驱动、交流电源控制、逆变器、发光器件驱动和温度控制等领域都有重要的应用。

通过掌握晶闸管的原理及应用,可以更好地理解和应用该器件,实现各种电子电路的设计与控制。

以上就是晶闸管的原理及应用的介绍。

希望对你有所帮助!。

晶闸管的工作原理及应用

晶闸管的工作原理及应用

晶闸管的工作原理及应用晶闸管是一种半导体器件,它可以控制和放大电流。

晶闸管具有以下几个主要部分:PN结、栅极、阳极和触发极。

晶闸管的工作原理是由PN结的导通和截止状态之间的转换来完成的。

晶闸管的工作原理如下:1. PN结导通:当晶闸管的栅极电压为零时,PN结处于正向偏置状态,导通状态。

电流可以从阳极流向触发极,并且电流可以在晶闸管上形成一个低阻态。

2. PN结截止:当晶闸管的栅极电压大于阈值电压(通常为0.6V)时,PN结处于反向偏置状态,截止状态。

此时电流无法流过晶闸管,晶闸管上的电压为源电压(通常为几十伏)。

3. 触发控制:当需要导通晶闸管时,可以通过一个脉冲信号或电流输入到触发极,使晶闸管从截止状态转换为导通状态。

当晶闸管被触发后,它将保持导通状态直到重新施加反向电压或将栅极电压降至零。

晶闸管的应用非常广泛,主要有以下几个方面:1. 电力调节:晶闸管可以通过控制导通时间和截止时间来改变电流的大小,从而实现对电力的调节。

它广泛应用于变频调速、电机启动控制、磁控管发射脉冲控制等领域。

2. 电能控制:晶闸管可以用于电能的控制和转换。

例如,晶闸管可以实现电能的变换和分配,用于电力系统的能量调度和优化。

3. 交流电压调节:晶闸管可以用于控制交流电压的大小和频率。

通过控制晶闸管的导通角度,可以实现对交流电压的变压和调节。

4. 光、声、热控制:晶闸管可以用于控制光、声和热能的输出。

例如,晶闸管可用于控制光的强弱和频率,用于光通信和光电子设备。

5. 电源开关:晶闸管可以用作高压、高电流的开关,用于开关电源和电能传输系统。

总之,晶闸管是一种非常重要的半导体器件,具有广泛的应用领域。

通过控制晶闸管的导通和截止状态,可以实现对电流的控制和调节,从而满足不同领域的需求。

《晶闸管及其应用》课件

《晶闸管及其应用》课件
感谢观看
《晶闸管及其应用》PPT课件
目 录
• 晶闸管简介 • 晶闸管类型与参数 • 晶闸管应用 • 晶闸管电路设计 • 晶闸管使用注意事项
01
晶闸管简介
晶闸管定义
总结词
晶闸管是一种大功率半导体器件,具有单向导电性。
详细描述
晶闸管是一种由半导体材料制成的电子器件,其工作原理基于半导体的PN结。 它具有单向导电性,即只允许电流在一个方向上流动,而在另一个方向上则截 止。
详细描述
晶闸管作为电力电子器件,在电力系统、工业自动化、新能源等领域发挥着重要作用。通过整流技术,可以将交 流电转换为直流电,满足各种电子设备和电器的需求。逆变技术则将直流电转换为交流电,用于驱动电机、照明 等设备。此外,晶闸管还可以用于开关电路,实现电源的通断控制。
电机控制应用
总结词
晶闸管在电机控制领域应用广泛,可以实现电机的调速和正反转控制。
斩波电路设计
总结词
斩波电路是利用晶闸管快速导通和关断特性 ,将直流电转换为脉冲信号的电路。
详细描述
斩波电路设计主要考虑晶闸管的触发角、关 断角和脉冲宽度等因素,以实现斩波效果。 斩波电路常用于调节电源的输出电压或电流 ,以达到节能或调节系统性能的目的。
05
晶闸管使用注意事项
安全操作注意事项
01 操作前应穿戴好防护用具,确保工作区域 安全。
晶闸管工作原理
总结词
晶闸管由P1、N1、P2、N2四个层构成,利用内部电荷的移 动实现电流的控制。
详细描述
晶闸管由P型半导体和N型半导体交错排列形成P1、N1、P2 、N2四个层。当晶闸管两端加上正向电压时,空穴和电子分 别在P1层和N1层中形成,并形成电流。当晶闸管两端加上反 向电压时,空穴和电子在P2层和N2层中形成,但由于内部电 荷的移动被阻止,电流无法通过。

04第四章 晶闸管及其应用

04第四章    晶闸管及其应用

第四章晶闸管及其应用第一节晶闸管的构造、工作原理、特性和参数晶闸管—可控硅,是一种受控硅二极管。

优点:体积小、重量轻、耐压高、容量大、响应速度快、控制灵活、寿命长、使用维护方便。

缺点:大多工作与断续的非线性周期工作状态,产生大量谐波干扰电网;过载能力和抗扰能力较差、控制电路复杂。

(由于技术进步,近年有改善)1.1晶闸管的基本结构:晶闸管是具有三个PN结的四层结构,其外形、结构及符号如图。

1.2晶闸管的工作原理在极短时间内使两个三极管均饱和导通,此过程称触发导通。

晶闸管导通后,去掉EG ,依靠正反馈,仍可维持导通状态。

晶闸管导通必须同时具备两个条件:1. 晶闸管阳极电路(阳极与阴极之间)施加正向电压。

2. 晶闸管控制电路(控制极与阴极之间)加正向电压或正向脉冲(正向触发电压)。

晶闸管导通后,控制极便失去作用。

依靠正反馈,晶闸管仍可维持导通状态。

晶闸管关断的条件:1. 必须使可控硅阳极电流减小,直到正反馈效应不能维持。

2. 将阳极电源断开或者在晶闸管的阳极和阴极间加反向电压。

1.3晶闸管的伏安特性静态特性承受反向电压时,不论门极是否有触发电流,晶闸管都不会导通;承受正向电压时,仅在门极有触发电流的情况下晶闸管才能开通;晶闸管一旦导通,门极就失去控制作用;要使晶闸管关断,只能使晶闸管的电流降到接近于零的某一数值以下。

晶闸管的阳极伏安特性是指晶闸管阳极电流和阳极电压之间的关系曲线,如图3所示。

其中:第I象限的是正向特性;第III象限的是反向特性图3 晶闸管阳极伏安特性I G2>I G1>I GI G=0时,器件两端施加正向电压,正向阻断状态,只有很小的正向漏电流流过,正向电压超过临界极限即正向转折电压U bo,则漏电流急剧增大,器件开通。

这种开通叫“硬开通”,一般不允许硬开通;随着门极电流幅值的增大,正向转折电压降低;导通后的晶闸管特性和二极管的正向特性相仿;晶闸管本身的压降很小,在1V左右;导通期间,如果门极电流为零,并且阳极电流降至接近于零的某一数值I H以下,则晶闸管又回到正向阻断状态。

晶闸管的工作原理与应用

晶闸管的工作原理与应用

晶闸管的工作原理与应用晶闸管,又称为可控硅器件,是一种半导体器件,通过控制电流的输入使其在导通和关断之间切换,从而实现电能的控制和调节。

下面将详细介绍晶闸管的工作原理和应用。

晶闸管是由PNP型晶体管和PNP型二极管组成的四层结构。

它具有三个电极,分别是阳极(A端)、阴极(K端)和控制极(G端)。

晶闸管的工作原理可概括为以下五个阶段:1.断电状态:当外电源施加在晶闸管的阳极和阴极之间时,控制极无电压,晶闸管处于关断状态。

2.触发状态:当控制极施加一个正向电压时,晶闸管开始被触发,进入导通状态。

在此状态下,晶闸管的阳极和阴极之间的电流(也称为主电流)开始流动。

3.工作状态:一旦晶闸管被触发,晶闸管将持续一直到主电流下降到零。

即使控制极上施加的电压被移除或降低,晶闸管仍然保持导通。

4.关断状态:当主电流下降到零时,晶闸管将自动关断。

在此状态下,晶闸管的阻断电压(也称为封闭电压)为控制极和阳极之间的电压。

5.关断恢复状态:一旦晶闸管被关断,即使在问题电压下晶闸管的条件保持一段时间,它仍然不会被重新触发。

要重新触发晶闸管,需要重新施加电压来打开控制极。

晶闸管的应用:晶闸管具有较高的电流和电压承受能力,以及快速的开关速度,因此在各种电子和电力电路中得到广泛应用。

以下是晶闸管的主要应用领域:1.调光控制:晶闸管可以通过调整导通角来实现灯的亮度调节,用于家庭照明、道路照明等领域。

2.功率控制:晶闸管可以用于电力系统中的负载控制,如电动机调速、电阻炉加热控制等。

3.电源开关:晶闸管可以用于交流电源的整流和开关过程,实现直流电源的输出。

4.频率变换:晶闸管可以用于交流调制,实现交流电的频率变换。

5.电压调节:晶闸管可以作为稳压器,控制输出电压来保护负载设备。

6.电力因数校正:晶闸管可以用于改善电力系统的功率因数,提高系统效率。

7.电流开关:晶闸管可以用于过电流保护,当电流超过预设值时,晶闸管将自动关断以保护电路和设备。

晶闸管的用途

晶闸管的用途

晶闸管的用途晶闸管是一种半导体器件,由于其独特的电流控制特性,被广泛应用于电力电子领域。

晶闸管的用途多种多样,包括电力控制、电压调节、频率变换等。

下面将详细介绍晶闸管在不同领域的应用。

一、电力控制领域晶闸管在电力控制领域起到了重要的作用。

在交流电路中,晶闸管可以实现对电流的控制,从而实现对电器设备的开关控制。

例如,在家庭中,我们可以利用晶闸管控制灯光的亮灭,实现对照明的控制。

此外,晶闸管还可以用于电动机的启动和停止,实现对电动机的控制。

晶闸管具有快速开关速度和较大的电流承载能力,因此非常适合用于电力控制。

二、电压调节领域晶闸管还可以用于电压调节。

在电力系统中,晶闸管可以通过控制通断时间比例来调节电压的大小。

例如,晶闸管可以用于调节电动车的电池电压,从而控制电动车的速度。

此外,晶闸管还可以用于调整电力系统中的电压波形,实现对电力系统的稳定控制。

三、频率变换领域晶闸管还可以用于频率变换。

在交流电路中,晶闸管可以通过控制通断时间比例来改变电流的频率。

例如,晶闸管可以用于变频器中,实现对电机的转速调节。

此外,晶闸管还可以用于交流输电线路中的换流器,将交流电转换为直流电,以实现电力的长距离传输。

四、其他领域除了上述应用领域,晶闸管还有其他一些应用。

例如,在电焊领域,晶闸管可以用于电焊机的控制,实现对电流的调节。

在电动汽车领域,晶闸管可以用于电动汽车的充电系统,实现对电池充电的控制。

此外,晶闸管还可以用于电力系统中的保护装置,如过电流保护、过压保护等。

总结起来,晶闸管的用途十分广泛,涵盖了电力控制、电压调节、频率变换等多个领域。

晶闸管具有快速开关速度和较大的电流承载能力,因此在电力电子领域具有重要的地位。

随着科技的不断发展,晶闸管的应用还将不断扩展,为电力电子领域的发展带来更多可能性。

晶闸管工作的原理及应用

晶闸管工作的原理及应用

晶闸管工作的原理及应用1. 晶闸管的基本原理晶闸管是一种半导体器件,通过控制晶闸管的阀值电压和触发电流,可以实现对电流的控制。

它具有双向导电性和开关特性,广泛应用于电力控制、调速、变频等领域。

1.1 结构晶闸管由四个半导体材料P-N-P-N组成,形成三个P-N结。

其中,P-N结1和P-N结3称为大型P-N结,P-N结2称为小型P-N结。

晶闸管的主要结构包括P 型层、N型层、门极、触发极和阳极。

1.2 工作原理晶闸管的工作原理可以概括为以下几个过程:1.断态:当晶闸管的阳极电压低于阀值电压时,晶闸管处于断态,没有电流通过。

此时,晶闸管相当于两个二极管反向串联。

2.导通态:当晶闸管的阳极电压高于阀值电压,并且在控制极上施加了足够的正向触发电流时,晶闸管会进入导通态。

此时,晶闸管相当于一个低阻抗导通通道,允许电流从阳极流向阴极。

3.关断态:当晶闸管进入导通态,在没有外部触发信号的情况下,晶闸管会一直保持导通。

要将晶闸管从导通态转变为断态,需要在控制极上施加一个负向脉冲,称为关断触发。

1.3 特性晶闸管具有以下特点:•双向导电性:晶闸管可以实现正向和反向的导通,电流可以在两个方向上流动。

•可控性:通过调整控制极上的触发电流和门极电压,可以实现对晶闸管的导通和关断进行精确控制。

•耐压能力:晶闸管可以承受较高电压,适用于高压、大功率的电力控制系统。

2. 晶闸管的应用领域晶闸管由于其独特的工作原理和特性,在许多领域具有广泛的应用。

2.1 电力控制晶闸管被广泛应用于电力传输和分配系统中。

通过控制晶闸管的导通和关断,可以实现对电力的调控和分配,提高电网的稳定性和效率。

在电力系统中,晶闸管常用于交流调光、电炉控制、电力变换和电压调节等方面。

2.2 调速和变频晶闸管可以用于电机的调速和变频控制。

通过控制晶闸管的导通时间和关断时间,可以实现对电机转速的调节。

这种调速方式简单可靠,可以满足不同负载下的转速要求。

2.3 电子制冷晶闸管在电子制冷领域也得到了广泛应用。

晶闸管原理及应用

晶闸管原理及应用

图3 阳极加反向电压 图4 阳极加正向电压
(2) 正向特性
当门极G开路,阳极A加上正向电压时(见图4),J1、J3结正偏,但J2结反偏,这与普通PN结的反向特性相似,也只能流过很小电流,这叫正向阻断状态,当电压增加,如图2的特性曲线OA段开始弯曲,弯曲处的电压UBO称为“正向转折电压”。
设PNP管和NPN管的集电极电流分别为IC1和IC2,发射极电流相应为Ia和Ik,电流放大系数相应为α1=IC1/Ia和α2=IC2/Ik,设流过J2结的反相漏电流为ICO,晶闸管的阳极电流等于两管的集电极电流和漏电流的总和:
Ia=IC1+IC2+ICO
(3) 触发导通
在门极G上加入正向电压时(如图5所示),因J3正偏,P2区的空穴进入N2区,N2区的电子进入P2区,形成触发电流IGT。在晶闸管的内部正反馈作用(如图2)的基础上,加上IGT的作用,使晶闸管提前导通,导致图2中的伏安特性OA段左移,IGT越大,特性左移越快。
图5 阳极和门极均加正向电压
由于电压升高到J2结的雪崩击穿电压后,J2结发生雪崩倍增效应,在结区产生大量的电子和空穴,电子进入N1区,空穴进入P2区。进入N1区的电子与由P1区通过J1结注入N1区的空穴复合。同样,进入P2区的空穴与由N2区通过J3结注入P2区的电子复合,雪崩击穿后,进入N1区的电子与进入P2区的空穴各自不能全部复合掉。这样,在N1区就有电子积累,在P2区就有空穴积累,结果使P2区的电位升高,N1区的电位下降,J2结变成正偏,只要电流稍有增加,电压便迅速下降,出现所谓负阻特性,见图2中的虚线AB段。这时J1、J2、J3三个结均处于正偏,晶闸管便进入正向导电状态——通态,此时,它的特性与普通的PN结正向特性相似,如图2的BC段。

晶闸管的用途

晶闸管的用途

晶闸管的用途1. 什么是晶闸管晶闸管(Thyristor)是一种具有控制特性的半导体器件,由四个层叠的PNPN结构组成。

它能够实现电流的整流、开关和控制,广泛应用于各种电力电子设备中。

2. 晶闸管的工作原理晶闸管的工作原理基于PN结的导电特性和PNPN结的开关特性。

当正向电压施加在晶闸管的控制端(称为门极)时,PNPN结会导通,形成一个低电阻通路,电流可以通过。

当反向电压施加在门极时,PNPN结会截止,晶闸管处于高阻态。

3. 晶闸管的用途晶闸管由于其独特的控制特性,被广泛应用于各个领域,以下是晶闸管的几个主要用途:3.1 电力控制晶闸管可以实现电流的整流和控制,因此在电力系统中有着重要的应用。

它可以用于交流电源的整流,将交流电转换为直流电,以供各类电子设备使用。

此外,晶闸管还可以用于电力系统的调整和控制,例如用于电力调频、电力调压等。

3.2 电动机控制晶闸管可以用于电动机的启动、制动和调速控制。

通过控制晶闸管的导通和截止,可以实现对电动机的精确控制。

晶闸管的调速控制可以使电动机在不同的负载情况下稳定运行,并且具有较高的效率和精度。

3.3 光控制和光通信晶闸管具有较高的开关速度和可控性能,因此在光控制和光通信领域有着广泛的应用。

晶闸管可以用于光控开关、光调制器等光学设备中,实现对光信号的精确控制和调节。

3.4 高压直流输电晶闸管可以用于高压直流输电系统中。

高压直流输电系统能够实现远距离的电力传输,并且具有较低的能量损耗。

晶闸管作为高压直流输电系统的关键元件之一,可以实现对输电系统的稳定控制和调节。

3.5 频率变换器晶闸管可以用于频率变换器中,将电源的频率转换为需要的频率。

频率变换器广泛应用于电力系统、电机驱动和工业自动化等领域,实现对电力和设备的精确控制。

4. 晶闸管的优势和发展趋势晶闸管作为一种重要的电力电子器件,具有以下优势:•高可靠性:晶闸管具有较高的工作可靠性和长寿命,能够在恶劣的工作环境下稳定工作。

晶闸管及应用

晶闸管及应用
新艺的发展01纳米工艺
通过纳米工艺减小晶闸管的尺寸,提高其开关速 度和集成度,同时降低能耗。
02
薄膜工艺
采用薄膜工艺制备晶闸管,可以实现更高的频率 和更低的导通电阻。
应用领域的拓展
01 新能源汽车
随着新能源汽车的快速发展,晶闸管在电机控制 器、充电桩等领域的应用将进一步扩大。
02 智能电网
智能电网的建设需要大量的电力电子设备,晶闸 管作为其中重要组成部分,将在无功补偿、有功 滤波等领域发挥重要作用。
03 工业自动化
工业自动化领域对电力电子设备的需求持续增长, 晶闸管将在电机驱动、变频器等领域得到更广泛 的应用。
THANKS
感谢观看
正确连接
在连接晶闸管时,应确保 其正确接入电路,避免出 现极性接反、电压错接等 情况。
散热措施
对于大功率晶闸管,应采 取有效的散热措施,以防 止过热引起设备性能下降 或损坏。
维护与保养
检查外观
定期检查晶闸管的外观,确保其无破损、 裂纹等现象。
更换损坏的元件
如发现晶闸管损坏,应及时更换以保证电 路的正常运行。
详细描述
晶闸管的开关速度较快,可以在数微 秒甚至纳秒级别内完成通断转换。这 使得晶闸管在电动机控制、自动控制 系统等领域中具有广泛的应用。
04
晶闸管的选择与使用
选择标准
电压等级
根据实际电路的电压需求, 选择能够承受相应电压的 晶闸管。
电流容量
根据电路的电流需求,选 择具有足够电流容量的晶 闸管。
晶闸管及应用
目录
• 晶闸管简介 • 晶闸管的应用 • 晶闸管的特性 • 晶闸管的选择与使用 • 晶闸管的未来发展
01
晶闸管简介
晶闸管定义

晶闸管的作用

晶闸管的作用

晶闸管的作用
晶闸管(thyristor)是一种半导体器件,具有正向导通和反向截止功能。

它广泛应用于电力控制和电子电路中,其作用主要有以下几个方面:
1. 电能控制:晶闸管可以控制电能的通断。

在电力系统中,晶闸管可作为电源的开关,通过控制其导通和截止,实现电能的控制和调节,如电压调节、功率控制等。

另外,晶闸管还可用于实现直流电的交流变换,将直流电能转化为交流电能。

2. 电压逆变:晶闸管能够将直流电源的电压变换为交流电源的电压。

其原理是通过交流电源对晶闸管进行周期性的触发,使其在正半周期内导通,而在负半周期内截止,从而实现电压的逆变。

这种特性使晶闸管在逆变器(inverter)中得到广泛应用,如逆变焊机、太阳能逆变器等,能够将直流能源转换为交流能源。

3. 直流电源的变压:晶闸管可用于控制直流电源的变压。

通过控制晶闸管的开通角度和关断角度,可以控制直流电源提供给负载的电压大小和稳定性,实现直流电源的稳压变压功能。

这种应用常见于直流调速、直流电源调整等领域。

4. 电流控制:晶闸管可实现对电流的控制。

通过触发晶闸管的管脚,控制其开通,从而实现对电流的控制。

在电力系统中,晶闸管可以用于调整、控制电源对负载的电流,以实现对负载的保护和控制。

总之,晶闸管作为一种重要的半导体器件,在电力控制和电子电路中具有重要的作用。

它可以用于电能的控制和调节,实现电压逆变和变压、电流控制等功能,广泛应用于电力系统中的电力控制、电力调节、变频调速等领域,同时也应用于电子电路中的开关、电流控制等方面。

其独特的特性和广泛的应用领域,使得晶闸管在现代电力和电子领域中得到了广泛的应用和推广。

晶闸管的用途

晶闸管的用途

晶闸管的用途晶闸管是一种常用的半导体器件,具有广泛的应用领域。

它能够控制大电流和高电压,被广泛应用于电子设备、电力系统、工业自动化等领域。

本文将从多个角度介绍晶闸管的用途。

一、电力系统中的应用晶闸管在电力系统中具有重要的作用。

它可以用作开关,用于控制电流的通断。

在直流输电系统中,晶闸管可以用于调节电流,保护电力设备。

在交流输电系统中,晶闸管则可以用于实现功率控制,提高电能的利用效率。

此外,晶闸管还可以用于电力系统的电压调节、无功补偿等方面,提高电力系统的稳定性和可靠性。

二、工业自动化中的应用在工业自动化领域,晶闸管被广泛应用于电机的控制。

它可以实现电机的启动、停止、调速等功能。

晶闸管的开关速度快,响应时间短,能够精确地控制电机的运行状态。

此外,晶闸管还可以用于工业设备的电能调节,提高生产效率和质量。

晶闸管具有体积小、功率密度高、可靠性好等特点,适用于各种工业环境。

三、电子设备中的应用晶闸管在电子设备中也有重要的应用。

它可以用于电源的开关、稳压器的控制、电路的保护等方面。

晶闸管可以实现电流的快速开关,保护电子设备免受过电流的损害。

此外,晶闸管还可以用于电子设备的电压调节和功率控制,提高设备的性能和稳定性。

四、家电产品中的应用晶闸管在家电产品中也有广泛的应用。

例如,晶闸管可以用于灯光调光器的控制,实现灯光的亮度调节。

晶闸管还可以用于电炉、电磁炉等家电产品的温度控制,提高产品的使用舒适度和安全性。

此外,晶闸管还可以用于电动工具、电动车辆等产品的电路控制,提高产品的性能和可靠性。

晶闸管在电力系统、工业自动化、电子设备和家电产品等领域具有广泛的应用。

它能够实现电流和电压的精确控制,提高系统的稳定性和可靠性。

随着科技的不断进步,晶闸管的应用领域还将不断扩大,为人类的生活和工作带来更多的便利和效益。

晶闸管的应用场景

晶闸管的应用场景

晶闸管的应用场景晶闸管(Thyristor)是一种半导体器件,具有开关特性和放大特性,广泛应用于各个领域。

本文将介绍晶闸管在不同场景下的应用。

1. 电力控制领域晶闸管在电力控制领域的应用是最为广泛和重要的。

它可以用于电压和电流的控制,实现对电力系统的稳定运行。

在交流电路中,晶闸管可以用作开关,实现对电流的调节。

例如,在交流电机的启动过程中,通过控制晶闸管的触发时机和导通时间,可以实现电机的平稳起动。

此外,晶闸管还可以用于电压调节器、电力调光器等设备中,实现对电力的精确控制。

2. 变频调速晶闸管在变频调速领域也有广泛的应用。

变频调速是指通过改变电机的供电频率,来实现电机转速的调节。

晶闸管作为电力控制元件,可以实现对电机供电频率的调整。

在工业生产中,通过变频调速可以实现对电机转速的精确控制,提高生产效率和产品质量。

同时,变频调速还可以节约能源,降低生产成本。

3. 电子设备领域晶闸管在电子设备领域也有重要的应用。

例如,在电源电路中,晶闸管可以用来实现过载保护和短路保护。

当电路中出现过载或短路时,晶闸管可以迅速断开电路,保护其他电子元件的安全运行。

此外,晶闸管还可以用于电源的开关控制,实现对电路的开启和关闭。

4. 光控领域晶闸管在光控领域的应用也非常广泛。

晶闸管可以用于光控开关、光控调光等设备中。

例如,在照明系统中,通过晶闸管的控制,可以实现对灯光的亮度调节和开关控制。

此外,晶闸管还可以用于红外传感器、光电耦合器等光控设备中,实现对光信号的检测和控制。

5. 高压直流输电晶闸管在高压直流输电领域也有重要的应用。

高压直流输电是指将交流电转换为直流电,通过输电线路进行长距离传输。

在高压直流输电系统中,晶闸管可以用来实现电流的可控整流和逆变。

通过晶闸管的控制,可以实现高压直流输电系统的稳定运行。

晶闸管在电力控制、变频调速、电子设备、光控和高压直流输电等领域都有广泛的应用。

随着科技的不断发展,晶闸管的应用将会越来越广泛,为各个领域的发展和进步提供强大的支持和推动力量。

晶闸管的类型及应用

晶闸管的类型及应用

晶闸管的类型及应用晶闸管(Thyristor)是一种半导体器件,是由四个层状结构的PNPN结构组成的,其中两个PN结为控制极,另外两个PN结为输出极。

常见的晶闸管有三个主要类型,分别为可控硅(SCR)、双向可控硅(Triac)和反向可控三极晶闸管(RCT)。

可控硅(SCR)是晶闸管的一种常见类型,它只允许电流在一个方向上流动。

当控制极施加一个正脉冲时,SCR被打开并允许电流通过,直到电流降至零或检测到负脉冲为止。

SCR具有非常高的电流承载能力和耐压能力,因此在高功率控制和电力系统应用中被广泛使用。

它们常用于电机调速、电压调节、充电电路等领域。

双向可控硅(Triac)是一种双向可控晶闸管,它可以在电流的正半周期和负半周期中都可以导通。

Triac可以用来控制交流电设备的功率,如调光器、热控器、电动工具等。

由于Triac具有双向导通性,它也可以用于交流电的改变相位控制。

反向可控三极晶闸管(RCT)是一种在一定的工作原理下使用的特殊晶闸管,它具有单向导通的特性。

在电流正半周期时,RCT工作状态与普通SCR相同,但在电流负半周期时,它会停止导通。

因此,RCT通常用于需要有选择地控制交流电流的电路,如液压泵控制、交流电弧焊机等。

晶闸管是半导体器件的一种,优点包括可靠性高、寿命长、易于控制,并且可承受高电流和高压。

因此,晶闸管在许多应用中都发挥了重要作用。

首先,晶闸管常用于交流电控制。

例如,通过对晶闸管的触发电压和触发角进行调整,可以精确地控制交流电的导通时间,从而实现交流电的调光、温度控制等功能。

其次,晶闸管广泛应用于电机控制。

通过晶闸管,可以实现电动机的调速和反转控制。

这在许多工业和家用设备中都有应用,如风扇、空调、洗衣机等。

此外,晶闸管还常用于直流变交流的逆变电路中。

逆变器将直流电转换为交流电,使得直流电源可以用于交流设备。

晶闸管的可控性和高电流承载能力使其成为逆变器的关键组件之一。

除此之外,晶闸管还有一些特殊应用。

常见晶闸管的原理与运用

常见晶闸管的原理与运用

(一)普通晶闸管普通晶闸管(SCR)是由PNPN四层半导体材料构成的三端半导体器件,三个引出端分另为阳极A、阴极K和门极G、图8-4是其电路图形符号。

普通晶闸管的阳极与阴极之间具有单向导电的性能,其内部可以等效为由一只PNP晶闸管和一只NPN晶闸管组成的组合管,如图8-5所示。

当晶闸管反向连接(即A极接电源负端,K极接电源正端)时,无论门极G 所加电压是什么极性,晶闸管均处于阻断状态。

当晶闸管正向连接(即A极接电源正端,K极接电源负端)时,若门极G所加触发电压为负时,则晶闸管也不导通,只有其门极G加上适当的正向触发电压时,晶闸管才能由阻断状态变为导通状态。

此时,晶闸管阳极A极与阴极K极之间呈低阻导通状态,A、K 极之间压降约为1V。

普通晶闸管受触发导通后,其门极G即使失去触发电压,只要阳极A和阴极K 之间仍保持正向电压,晶闸管将维持低阻导通状态。

只有把阳极A电压撤除或阳极A、阴极K之间电压极性发生改变(如交流过零)时,普通晶闸管才由低阻导通状态转换为高阻阻断状态。

普通晶闸管一旦阻断,即使其阳极A与阴极K之间又重新加上正向电压,仍需在门极G和阴极K之间重新加上正向触发电压后方可导通。

普通晶闸管的导通与阻断状态相当于开关的闭合和断开状态,用它可以制成无触点电子开关,去控制直流电源电路。

(二)双向晶闸管双向晶闸管(TRIAC)是由NPNPN五层半导体材料构成的,相当于两只普通晶闸管反相并联,它也有三个电极,分别是主电极T1、主电极T2和门极G。

图8-6是双向晶闸管的结构和等效电路,图8-7是其电路图形符号。

双向晶闸管可以双向导通,即门极加上正或负的触发电压,均能触发双向晶闸管正、反两个方向导通。

图8-8是其触发状态。

当门极G和主电极T2相对于主电极T1的电压为正(V T2>V T1、V G>V T1)或门极G和主电极T1相对于主电极T2的电压为负(V T1<V T2、V G<V T2)时,晶闸管的导通方向为T2→T1此时T2为阳极,T1为阴极。

晶闸管应用指南

晶闸管应用指南

晶闸管应用指南晶闸管是一种重要的电力电子器件,具有可控整流、可控逆变和可控断流等特点。

它广泛应用于各种电源控制、电动机驱动、电能质量调节等领域。

本文将为读者提供关于晶闸管的基本知识以及其在不同应用领域的应用指南。

一、晶闸管的工作原理及特点晶闸管是由四层交替的PNPN型结构组成,其主要部分包括控制极、阳极和阴极。

晶闸管的关键特点是可控性,即能够通过控制极对其进行控制。

当控制极施加一个触发脉冲信号时,晶闸管将导通,电流可以通过晶闸管流动;当控制极不施加触发脉冲信号时,晶闸管处于关断状态,无法导通。

晶闸管具有以下主要特点:1. 高功率处理能力:晶闸管能够承受较高的电流和电压,因此适用于高功率电子设备。

2. 可控性:晶闸管通过控制极的触发脉冲信号,可以实现对其导通和关断的控制,从而实现对电流的控制。

3. 快速开关速度:晶闸管开关速度快,能够在短时间内完成导通和关断操作。

4. 可靠性高:晶闸管结构简单,不易损坏,具有较高的可靠性。

二、晶闸管的应用领域晶闸管广泛应用于各种领域,以下介绍其中几个重要的应用领域:1. 电源控制:晶闸管可以用作交流电源控制器,实现对交流电源的整流、变压和稳压等控制,为各种电子设备提供可靠的电源。

2. 电机控制:晶闸管可以用作电机驱动器,实现对电机的启动、停止、调速和反向等控制,广泛应用于工业自动化和机械设备。

3. 电能质量调节:晶闸管可以用于电能质量调节,如电压调节、电流调节和功率因数校正等,提高电力系统的稳定性和可靠性。

4. 频率变换器:晶闸管可以用于频率变换器,将输入电源的频率转换成输出电源的频率,适用于交流电机调速和无级调速等应用。

5. 电力传输与分配:晶闸管可以用于电力传输和分配,实现对电力系统的电压和电流的控制和平衡。
