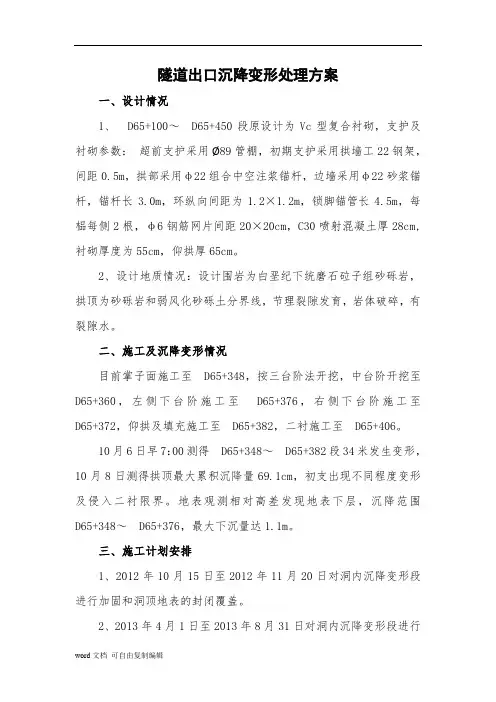

隧道出口沉降变形处理方案一、设计情况1、 D65+100～ D65+450段原设计为Vc型复合衬砌，支护及衬砌参数：超前支护采用Ø89管棚，初期支护采用拱墙工22钢架，间距0.5m，拱部采用φ22组合中空注浆锚杆，边墙采用φ22砂浆锚杆，锚杆长3.0m，环纵向间距为1.2×1.2m，锁脚锚管长4.5m，每榀每侧2根，φ6钢筋网片间距20×20cm，C30喷射混凝土厚28cm,衬砌厚度为55cm，仰拱厚65cm。
2、设计地质情况：设计围岩为白垩纪下统磨石砬子组砂砾岩，拱顶为砂砾岩和弱风化砂砾土分界线，节理裂隙发育，岩体破碎，有裂隙水。
二、施工及沉降变形情况目前掌子面施工至 D65+348，按三台阶法开挖，中台阶开挖至D65+360，左侧下台阶施工至D65+376，右侧下台阶施工至D65+372，仰拱及填充施工至 D65+382，二衬施工至 D65+406。
10月6日早7：00测得 D65+348～ D65+382段34米发生变形，10月8日测得拱顶最大累积沉降量69.1cm，初支出现不同程度变形及侵入二衬限界。
地表观测相对高差发现地表下层，沉降范围D65+348～ D65+376，最大下沉量达1.1m。
三、施工计划安排1、2012年10月15日至2012年11月20日对洞内沉降变形段进行加固和洞顶地表的封闭覆盖。
2、2013年4月1日至2013年8月31日对洞内沉降变形段进行换拱并施做二衬。
3、出口掌子面不再掘进，采取隧道进口掘进贯通。
四、处理方案（一）方案目标：1、控制沉降，安全过冬，确保冻融期安全；2、保证隧道贯通时掌子面和现已开挖变形支护段的安全。
（二）控制沉降变形措施1、施做衬砌对目前已施作仰拱及初支还没变形地段，加快二衬施工推进至D65+382处，避免初支变形范围进一步扩大。
2、 D65+382～ D65+348沉降段加固（1）加固原则：先洞内后地表，洞内由外向里进行，先用套拱加固后径向注浆。
隧道变形的技术处理方案
— 203 —
原则, 爆破剥离已损毁的钢拱架, 减小爆破时对已注 浆固结围岩的扰动。
º 孔位结构: 沿隧道开挖断面方向钻孔时, 钻孔 深度宜大于初期支护喷层厚度的10～15 cm , 以达至 爆破破坏损毁工字钢及喷射混凝土厚度的最佳效 果; 对于Ⅱ、Ⅲ类围岩, 因围岩较为松软, 为避免造成
较大 超 挖, 不 宜 采用 深 孔爆 破, 一般 孔 眼间 距 为 30～40 cm, 钻孔方向宜垂直爆破面; 沿隧道开挖外 轮廓线方向( 即线路方向) 钻孔时, 孔眼相当于辅助 周 边眼, 孔深宜控制在开挖进尺长度的 1/ 2, 孔眼间 距宜为 30～40 cm, 以便达到光爆效果。见图 4。
表1
名称和规格型号
主要用途
L YS EC 液压潜孔钻机 英格索兰 VHP- 700 空气压缩机
HBW - 100 型高压注浆机 ZBX - 500 液压油泵
导管钻孔 供 风 注 浆
回油设备、辅助钻孔
º 施工工艺流程简介, 见图 2。 2. 2. 2 扩挖换拱施工技术处理
以新奥法“管超前、严注浆、短进尺、弱爆破、强 支护、勤量测”为指导思想, 在合同工期内, 科学合理 地安排隧道总体施工进度计划。根据发达隧道的断 面型式及工程特点, 为确保隧道扩挖换拱质量, 制定
— 20 2 — 公 路 2005 年 第 10 期
图2
了以下施工方案。 2. 2. 2. 1 全断面( 局部) 扩挖换拱初期支护、二衬参
数的选择 ( 1) 初期支护措施。 隧 道初 期支护设置为 I20b 工字钢架, 间距为 50 cm / 榀, 纵向连接采用 <25 钢筋进行连接, 并采用 剪刀型形式, 环向间距为50 cm/ 根, 钢筋网采用双层
拱脚处宜加强药量, 各孔装药量宜控制在200～ 400 g 范围内, 并采用 5 或 7 段微差毫秒雷管进行引 爆; 拱部多钻孔, 少装药或不装药; 各炮孔装药后应
隧道初期支护大变形的一些处理方法
隧道初期支护大变形的一些处理方法隧道位于-0.74567%下坡段，隧址区地貌属丘陵类型，隧道近东西向西穿越两座山岭，自然坡度较陡。
隧道洞身为变质砂岩、千枚岩夹薄层煤层，裂隙、破碎构造发育，施工时隧道YK45+432～YK45+468段因雨季岩石裂隙地下水下渗，导致隧道围岩压力增加，隧道局部失稳而使初期支护发生了较大变形。
文章介绍了在这种复杂地质条件下，通过围岩监控量测配合系统支护，合理调整支护参数及施工方法，并在工艺上加以细化，总结出了该段初支大变形的处理方法，对在隧道施工中遇到同样的情况有一定借鉴作用。
标签：大变形；监控量测；支护参数；处理方法1 工程概况隧道全长1052米，全洞位于-0.74567%下坡段，隧址区地貌属丘陵类型，隧道近东西向西穿越两座山岭，自然坡度较陡。
隧道进出口属于第四纪残坡积土及全-强风化粉砂岩、千枚岩，结构松散，岩体破碎，稳定性较差；洞身为弱-微风化变质砂岩、千枚岩夹薄层煤层，裂隙、破碎构造发育，较破碎，以Ⅳ级围岩为主。
隧道洞身为变质砂岩、千枚岩夹薄层煤层，裂隙、破碎构造发育。
地下水主要为第四系孔隙水及基岩裂隙水，水量较小，局部有滴水，雨季时有涌水和短时突水现象（主要在断裂带）。
地表低洼处雨季有汇聚水，并形成溪流。
施工时隧道YK45+432～YK45+468段因雨季岩石裂隙地下水下渗，导致隧道围岩压力增加，隧道局部失稳而使初期支护发生了较大变形，出现初期支护局部开裂和侵入二次衬砌界内等问题。
YK45+432～YK45+456段设计支护类型为S4b，YK45+456～YK45+468段设计支护类型为4a。
具体变形情况如下：YK45+432～YK45+468段初期支护喷射砼面多处出现裂缝，掉块，其中YK45+448～468段初期支护变形较大，该段变形一般在20cm以上，最大变形（YK45+455拱顶中心处）侵入原设计二衬达41cm，YK45+465处（距掌子面3m）右侧变形较大，侵入原设计二衬达35cm。
铁路隧道变形处理应急预案(中铁)_secret
（二）变形处理方案1、处理原则⑴搭设支撑减弱围岩变形。
在变形段处搭设扇形支撑，稳固围堰，减小变形。
⑵两端衬砌稳定隧体。
采取先在变形段两端不侵线处，进行二次衬砌混凝土施工，使其隧体稳定。
⑶注浆固结岩体。
对变形空洞处施做小导管进行注浆固结补强岩体，待围岩稳定后处理。
⑷换拱处理。
待岩体稳定后，坼除变形拱架，处理欠挖，安装拱架重新喷混凝土。
⑸及时衬砌。
对换拱段尽快施做衬砌，衬砌长度为每循环5~6米。
2、处理实施方案⑴用断面仪检测变形轮廓线，确定不侵线里程，尽快组织衬砌，使变形段两端得到稳定，便于加固处理。
⑵变形段搭设扇形支撑，防止坍塌。
支撑间距3.0m/榀。
立柱支撑在隧道正中间，立柱与拱顶间加设钢板作垫板，钢板尺寸为240*200*15mm。
立柱与地面间加设木板作垫板，木板尺寸为300*300*50mm。
立柱间距3m，分担初支拱部压力，防止变形蔓延。
扇形支撑图⑶围岩补强在两端衬砌完成后，对侵线段环向打入Φ42小导管作为注浆管，注浆管长度以3.5米为宜，环纵间距为150㎝×120㎝，注浆用1：1的水泥净浆，主要针对围岩裂隙及变形扰动的松散体。
注浆后，根据监控量测数据来看，后方围岩已趋于稳定，可以进行下一步施工方案的实施。
⑷其施工工艺流程为：①钻孔及安装注浆管钻孔过程中，如个别坍孔较严重，不能成孔，该处可以先不钻孔和安管，待其它位置孔位安装并注浆完毕后，在浆液初凝后，再补钻剩余的孔。
钻孔结束后，及时清孔，塞紧孔口，防止杂物堵孔,致使钢管无法正常安装。
②小导管制作根据《双线隧道辅助施工措施及施工方法设计图》，加工长度不等的Φ42*3.5mm无缝钢管，并在无缝钢管上打压浆孔。
③配制浆液注浆以劈裂浆为主，渗透注浆为辅。
渗透注浆主要通过浆液与山体水形成具有一定强度的聚合反应物，加强岩体颗料间胶结，阴塞渗水通过，防止颗料流失造成岩体结构破坏并止水，劈裂注浆则通过高压劈裂挤密软弱岩体，利用强度较好的浆液凝固体在软弱层面形成骨架，约束岩体变形，提高岩体的整体稳定性，同时用浆液置换岩体中的饱水空间，整体上提高岩体抗水软化能力。
隧道洞口段变形处理方案探讨
隧道洞口段变形处理方案探讨摘要：隧道洞口浅埋偏压段支护及仰坡变形是隧道施工中的一种常见病害，关系隧道的整体稳定性及安全施工。
以某隧道洞口段施工过程中出现的变形病害为工程实例，就变形处理方案进行简单探讨，为类似隧道工程提供参考。
关键词：洞口；浅埋；变形；处理工程概况该隧道采用左、右线分离式布设，其中左线隧道长度2160m，右线长度2170m，线间距约30m，隧道最大埋深130m，最小埋深2m。
隧道位于勘察区属构造剥蚀丘陵区，地形起伏较大，坡度较平缓，部分地段由于风化、崩塌，形成陡坡、陡坎。
地表植被十分发育，自然坡度15～40°，局部为40～55°，高程100～290m之间。
区内最高标高为285.3m，最低标高为107.3m，相对高差178.00m。
隧道走向与山脊走向近于垂直。
隧道进口位于一近东西向斜坡上，根据钻探揭露上覆粉质黏土层厚15.65～19.10m，微风化灰岩厚度14.33m，斜坡自然坡度15～40°, 岩层产状56°∠38°斜坡临空面方位75°，与路线走向呈20°小角度斜交。
见图1；隧道进口ZK20+125～ZK20+440、YK20+100～YK20+440，顶板厚0.0～47. m，岩性为中-微风化灰岩，岩体破碎～较完整，岩质较硬，节理裂隙发育，岩溶发育隐晶质结构，中-厚层状构造。
局部夹有强风化团块，裂隙发育，受构造影响，岩体较破碎。
围岩纵波速度Vp= 500-3720m/s，围岩分级为Ⅴ级，岩溶地段，钻探揭露溶洞以黏土充填，有突水突泥可能，洞身开挖后很难形成承载拱，处理不当可能出现地表下沉甚至引起大体积坍塌及冒顶。
图1 隧道进口地形图现场变形情况及原因分析2.1现场变形情况（1）左幅ZK20+148处右侧边墙及拱腰附件出现竖向裂缝，长约3m，缝宽约5～10mm，如图2所示；洞内ZK20+145～155段，左右边墙中部各出现一条水平方向裂缝，缝长约5米，缝宽3～6mm；洞顶地仰坡出现多处裂缝，裂缝长度约3～8m，缝宽4～11mm，如图3所示，地表喷射混凝土多处鼓起，高度约2～9cm，如图4所示；洞顶截水沟侧壁多处出现贯通裂缝，缝宽1～3cm,局部下错1～3cm，如图5所示。
暗挖隧道变形应急预案模板

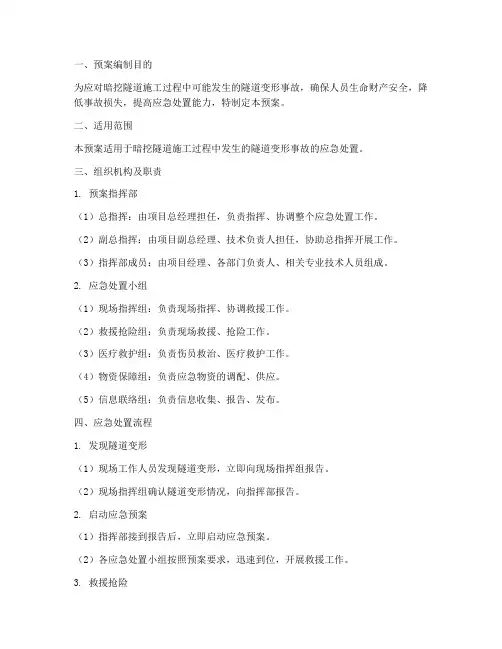

一、预案编制目的为应对暗挖隧道施工过程中可能发生的隧道变形事故，确保人员生命财产安全，降低事故损失，提高应急处置能力，特制定本预案。
二、适用范围本预案适用于暗挖隧道施工过程中发生的隧道变形事故的应急处置。
三、组织机构及职责1. 预案指挥部（1）总指挥：由项目总经理担任，负责指挥、协调整个应急处置工作。
（2）副总指挥：由项目副总经理、技术负责人担任，协助总指挥开展工作。
（3）指挥部成员：由项目经理、各部门负责人、相关专业技术人员组成。
2. 应急处置小组（1）现场指挥组：负责现场指挥、协调救援工作。
（2）救援抢险组：负责现场救援、抢险工作。
（3）医疗救护组：负责伤员救治、医疗救护工作。
（4）物资保障组：负责应急物资的调配、供应。
（5）信息联络组：负责信息收集、报告、发布。
四、应急处置流程1. 发现隧道变形（1）现场工作人员发现隧道变形，立即向现场指挥组报告。
（2）现场指挥组确认隧道变形情况，向指挥部报告。
2. 启动应急预案（1）指挥部接到报告后，立即启动应急预案。
（2）各应急处置小组按照预案要求，迅速到位，开展救援工作。
3. 救援抢险（1）救援抢险组立即对隧道变形区域进行封闭，设置警示标志。
（2）根据隧道变形情况，采取相应措施进行抢险。
4. 医疗救护（1）医疗救护组对伤员进行现场救治，必要时将伤员送往医院。
（2）确保伤员得到及时、有效的救治。
5. 物资保障（1）物资保障组根据救援需要，调配应急物资。
（2）确保救援工作顺利进行。
6. 信息报告（1）信息联络组及时收集、整理救援情况，向指挥部报告。
（2）指挥部将救援情况向上级单位报告。
五、后期处置1. 事故调查（1）事故发生后，立即成立事故调查组。
（2）调查组对事故原因、责任等进行调查。
2. 事故处理（1）根据事故调查结果，对相关责任人进行处理。
（2）对事故暴露出的安全隐患进行整改。
3. 预案修订（1）根据事故教训，对预案进行修订。
（2）提高预案的针对性和实用性。
暗挖隧道失稳及坍塌事故应急措施
暗挖隧道失稳及坍塌事故应急措施姓名：XXX部门：XXX日期：XXX暗挖隧道失稳及坍塌事故应急措施1开挖过程中隧道拱顶、拱脚或边墙发生坍塌当在基坑内开挖过程中对隧道拱顶、拱脚或边墙监测时发现拱顶、拱脚、边墙变形或位移速率值超过设计允许值或出现突变时，可能造成隧道支撑失稳或坍塌事故，应立即起动应急预案，采取如下应急措施：(1）暗挖隧道掌子面附近设置声光报警器并与地面连接，发生险情时发现者能够第一时间将讯息传递到地面指挥系统，以便及时启动应急预案，采取抢险措施。
现场发现人员立即通知隧道施工现场管理人员，通知停止隧道继续开挖，并报告给项目经理和项目技术负责人；(2）现场当时指挥在接到报告后，应立即电话通知地面项目经理部调集木方等应急物资，安排人员对隧道顶端及边墙进行临时支护或仰拱，形成封闭环，控制位移和变形，减缓变形。
同时组织疏散失稳区域的施工人员，在人员疏散时，应告知大家保持镇定，安排好先后顺序，按照所处位置有秩序的撤出，避免由于工人对情况不明，造成慌乱，在撤出时人员拥挤，造成人员伤害。
(3）项目部安排加强对变形的监测工作，随时掌握隧道内变形情况。
项目部立即组织相关技术及现场管理人员，召开紧急会议，初步分析支撑失稳的原因，确定补救临时处置方案和措施。
同时对可能发生的风险进行评估，采取相应的对策。
(4）项目部及时报告监理、业主、设计院或其它相关部门，邀请有关专家或共同研究确定处理方案并组织实施。
通常有以下方法：1)如果是支护方案设计不足引起的，应通知上级机关有关负责人以第 2 页共 7 页及监理、设计院等单位有关人员一起研究确定加固补强方案，再按方案要求进行加固补强后，待变形停止，确定支撑稳定后，同时修订后续预支护方案，方能继续进行开挖作业；2)如果是由于局部地质条件或支护施工质量造成的，基坑支护设计不合理造成的，则应应通知上级机关有关负责人以及监理、设计院等单位有关人员一起研究确定加固补强方案，再按方案要求进行加固补强后，继续进行开挖作业；3）加强对隧道附近市政管线及周边建筑物进行连续观测，判断是否已对附近市政管线造成破坏及对周边建筑物造成影响，一旦发现有损害后及时采取补救措施，避免事态扩大。
浅埋暗挖法施工引起的地表塌陷及控制措施
浅埋暗挖法施工引起的地表塌陷及控制措施摘要：在时代发展下，隧道施工的技术也在不断改善，而浅埋暗挖隧道施工技术中最重要的就是对地表塌陷进行控制，如果出现地表塌陷将会导致海水涌入隧道中，会产生不可设想的结果。
浅埋暗挖隧道施工是当前隧道工程中较为常见的一种，特点就是施工成本低、技术较为简单易实现，适用范围较广，但是在实际的施工过程中浅埋暗挖技术却容易对土体和岩石造成一定的损害，导致地层压力失衡从而出现变形的情况，一旦变形就会影响地下管线和建筑物的使用安全，甚至还会出现地表塌陷。
要避免地表塌陷的情况就要找出有针对性的控制措施，使隧道施工顺利进行。
本文主要通过分析地表塌陷的原因，并找出控制和预防塌陷的措施，以便于浅埋暗挖隧道施工作业的顺利进行。
关键词：浅埋暗挖；隧道施工；地表塌陷；控制措施在隧道工程的施工过程中，由于浅埋暗挖隧道施工技术适用范围广，受到了工程施工单位的广泛关注和认可。
浅埋暗挖隧道工程施工因受到地质条件以及施工环境因素的干扰，会造隧道工程出现地质塌陷问题，严重的情况下会直接影响到隧道工程的整体施工质量和施工安全性。
对此工程施工前要进行认真的分析和研究，对施工区域范围内的隧道施工地质条件进行有效的勘查，并且对可能造成隧道地表塌陷的因素进行预测，同时采取了相对应的预防控制措施来加以保障。
一、浅埋暗挖法概述由于浅埋暗挖法具备经济性高、施工简便灵活等优势，其在公路、铁路、地铁等工程中得到了广泛应用。
浅埋暗挖法主要是通过人工施工，虽然其机械化程度较低，但灵活性较高、且适应性极强，在地质条件较差的环境中也能适用。
在隧道工程的施工过程中土体很容易被扰动，使用浅埋暗挖法非常容易造成地表塌陷事故，而许多地铁隧道工程都会经过繁华地区和高层建筑，使用这种方法时，必须严格控制地表沉降，以保证现有建筑物和管道设施的安全。
如，但在浅埋暗挖隧道施工过程管理不当，则时常会发生地表塌陷和建筑物开裂等事故，严重的话还会出现塌方事故，造成人员伤亡。
铁路隧道大变形及塌方病害整治技术
交通世界TRANSPOWORLD收稿日期：2020-05-12作者简介：任强（1980—），男，陕西渭南人，高级工程师，研究方向为工程项目管理。
铁路隧道大变形及塌方病害整治技术任强（中国水利水电第三工程局有限公司，陕西西安710024）摘要：针对中老铁路普亚村一号隧道施工中出现的初期支护裂缝、大变形、侵限以及塌方等病害问题，分析了病害发生的原因，提出了对应的整治措施，详细介绍了隧道大变形及塌方病害整治技术，确保了施工工期、质量和安全。
关键词：中老铁路；隧道工程；隧道大变形；塌方；侵限中图分类号：U457.2文献标识码：B0引言中老铁路是“一带一路”倡议提出后首条以中国技术和标准建设并与中国铁路网直接联通的国际铁路，是泛亚铁路中线的重要组成部分。
中国段即玉磨铁路（玉溪至磨憨）正线全长508.53km ，玉溪至西双版纳为双线，西双版纳至磨憨为单线。
老挝段即磨万铁路全长414km ，设计为单线隧道，其中桥梁长度近62km 、隧道长度近198km ，桥梁和隧道在线路总长度中的占比达到了62.7%。
目前正在修建的中老铁路老挝段即磨万铁路（磨丁至万象）普亚村一号隧道穿越复杂地质区，初期支护变形、开裂、脱落、侵限甚至塌方等病害严重影响了施工进度和质量，并存在重大安全隐患。
因此，提出大变形及塌方病害整治技术具有重要意义。
关于铁路隧道大变形及塌方病害的防治问题，我国技术人员开展了大量研究工作。
王云龙等[1]依托木寨岭隧道，在研究板岩隧道塌方的工程特征及影响因素基础上，提出了板岩的层状特性，指出了初期支护跟进的不及时是发生塌方的主因。
许占良[2]针对板岩隧道塌方问题提出了超前全断面注浆加固塌体、选择合理的注浆钻孔机械和加强监控量测并严格预警的处理措施。
本文针对普亚村一号隧道1号横洞、2号横洞以及进出口段施工中出现的初期支护变形、开裂、侵限以及塌方等病害，提出对应的整治措施，以确保施工安全，提高施工速度和质量。
1工程概况1.1工程基本情况普亚村一号隧道位于相嫩站—班普亚站区间，隧道全长6023m ，最大埋深695m ，为单线铁路隧道，设计车速为160km/h 。
