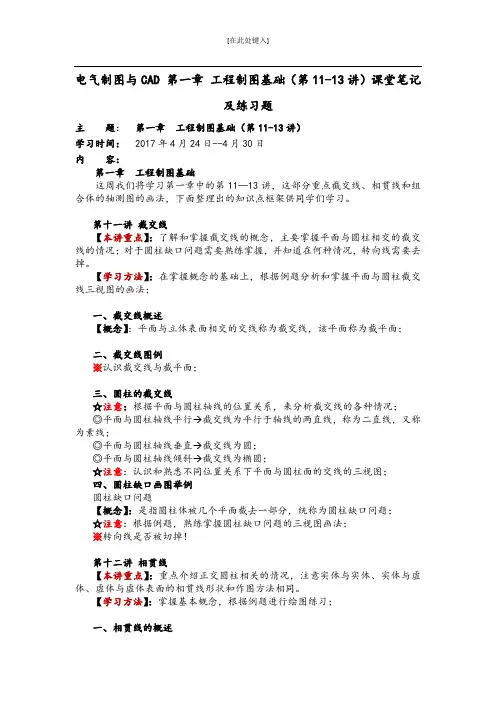

电气制图与CAD 第一章 工程制图基础(第11-13讲)课堂笔记及练习题
电气制图与CAD 第一章工程制图基础（第11-13讲）课堂笔记及练习题主题：第一章工程制图基础（第11-13讲）学习时间：2017年4月24日--4月30日内容：第一章工程制图基础这周我们将学习第一章中的第11—13讲，这部分重点截交线、相贯线和组合体的轴测图的画法，下面整理出的知识点框架供同学们学习。
第十一讲截交线【本讲重点】：了解和掌握截交线的概念，主要掌握平面与圆柱相交的截交线的情况；对于圆柱缺口问题需要熟练掌握，并知道在何种情况，转向线需要去掉。
【学习方法】：在掌握概念的基础上，根据例题分析和掌握平面与圆柱截交线三视图的画法；一、截交线概述【概念】：平面与立体表面相交的交线称为截交线，该平面称为截平面；二、截交线图例※认识截交线与截平面；三、圆柱的截交线☆注意：根据平面与圆柱轴线的位置关系，来分析截交线的各种情况；◎平面与圆柱轴线平行→截交线为平行于轴线的两直线，称为二直线，又称为素线；◎平面与圆柱轴线垂直→截交线为圆；◎平面与圆柱轴线倾斜→截交线为椭圆；☆注意：认识和熟悉不同位置关系下平面与圆柱面的交线的三视图；四、圆柱缺口画图举例圆柱缺口问题【概念】：是指圆柱体被几个平面截去一部分，统称为圆柱缺口问题；☆注意：根据例题，熟练掌握圆柱缺口问题的三视图画法；※转向线是否被切掉！第十二讲相贯线【本讲重点】：重点介绍正交圆柱相关的情况，注意实体与实体、实体与虚体、虚体与虚体表面的相贯线形状和作图方法相同。
【学习方法】：掌握基本概念，根据例题进行绘图练习；一、相贯线的概述【概念】：两立体相交称为相贯，它们表面的交线称为相贯线，包括实体与实体相交和实体与虚体相交；☆注意：相贯线是两立体表面的共有线，也是立体表面的分界线，相贯线上的点是两立体表面的共有点。
◎相贯线的分类：两平面立体相贯平面立体与曲面立体相贯两曲面立体相贯线二、轴线正交的圆柱相贯画图举例◎两曲面立体相贯线作图步骤：1）找出已知的水平投影和侧面投影；2）求正面投影最左、最右点（特殊点）以及一般点；3）判断可见性，并光滑连线；4）去掉相贯线处大圆柱的转向线；◎对于两个正交的圆柱的相贯线可以采用简化画法，步骤如下：1）找到特殊点，其中两个点为两圆转向线的交点；2）找到小圆柱轴线上的点，用圆弧来代替相贯线。
《电气制图与识图》笔记
《电气制图与识图》阅读随笔1. 电气制图的基本概念和原则随着现代电气技术的飞速发展，电气制图与识图成为电气工程领域不可或缺的技能。
阅读《电气制图与识图》我深刻理解了电气制图的基本概念和原则。
简而言之，是利用图形、符号和文字说明来展示电气系统结构、工作原理和连接方式的过程。
它是电气工程设计和实施的基础，对于确保电气系统的正常运行至关重要。
在电气制图的过程中，遵循一定的原则是至关重要的。
准确性与清晰性是关键所在，绘制电气图纸时，必须准确无误地表达电气元件、电路和系统的实际布局和功能。
每一个符号、每一条线路都要清晰明了，不能有丝毫的模糊和歧义。
这要求制图者具备扎实的电气知识，对电气系统的结构和工作原理有深入的了解。
标准化和规范化是电气制图的另一个重要原则，在电气制图过程中，应严格按照国家颁布的电气制图标准来进行。
标准的符号、术语和标注方法能够确保图纸的通用性和可读性，便于不同工程师之间的交流和合作。
这对于提高工程效率，确保工程质量的稳定至关重要。
简洁性和逻辑性也是不可忽视的原则，电气图纸应该简洁明了，避免过多的复杂细节，突出重点。
图纸的排列和组织应具有逻辑性，使得阅读者能够轻松地理解电气系统的整体结构和工作原理。
通过深入学习《电气制图与识图》，我不仅对电气制图的基本概念和原则有了更深入的了解，还提高了自己的识图技能。
这将对我未来的电气工程工作产生积极的影响。
1.1 电气制图的目的和意义在现代工业生产和电气工程领域中，电气制图与识图成为了一项基本而重要的技能。
电气制图不仅仅是一种图形表示方法，更是连接理论与实际操作的桥梁，它用简洁明了的图形、符号和文字准确地表达出复杂的电气系统、设备或元件的结构、功能和工作原理。
电气制图的目的首先是帮助设计人员清晰地表达自己的设计意图，将设计方案以可视化的形式呈现出来。
这不仅便于团队成员之间的沟通交流，还能在设计的早期阶段发现潜在的问题，提前进行优化。
电气制图也是电气工程师用来记录和传达技术信息的一种重要手段。
AutoCAD 2014电气工程制图 第2版 第2章 电气工程制图概述
• （2）电路原理图
• 电路图以电路的工作原理及阅读和分析电路方便为原则，用国家统一规 定的电气图形符号和文字符号，按照工作顺序将图形符号从上而下、从 左到右排列，详细表示电路、设备或成套装置的工作原理、基本组成和 连接关系。
• 电路图是表示电流从电源到负载的传送情况和电气元器件的工作原理， 而不考虑其实际位置的一种简图。其目的是便于详细理解设备工作原理、 分析和计算电路特性及参数，为测试和寻找故障提供信息，为编制接线 图、安装和维修提供依据，所以这种图又称电气原理图或者原理接线图， 简称原理图。
第二章电气工程制图概述
本章概述在国家颁布的工程制图标准中，
本章内容
对本电章气主工要程讲图解的电制气图设规计则的做基了础详知细识的，规包定括。◆电气工程图的分类与特点
电气工程图的分类与特点、电气工程图的 ◆电气工程CAD制图规范
制图规范等内容，为后面案例的讲解打下 基础。通过本章的学习使读者掌握电气工
6
0
L1
3
L2
1
3
SB3
L3
FR1
FR2
4
2
2
4
SB1
XT
U1
V1 W1
U2 V2 W2
3
41.单击5
6
5
5
V1
U11
3~ PE
(c)
W1 M1
V2
U2
M
3~ PE1.单
击
W2 M2
SB2 6
(b)图2-4 电动机顺序控制线路电气安装接线图
(c) (b) (a)
如图2-4所示VWW是112 电动机控制线路的主电路接线图，它清楚地表示了各元件 之间的实际位VV23 置和连接关系。
电气CAD-2
画圆的半径/直径。可以修改。 2. 右键菜单的使用，右键－【重复圆】 3. 准确画出有一定参数的圆，要采用精确坐标输入。
2.4 精确绘图工具
通过控制状态栏上的各个按钮开关状态，实现精确绘图。 一、正交： 用于画平行线和垂直线。开关功能键“F8”; 例：正交方式绘图：1(50,50); 2(170,50); 3(170,130); 4(110,130)
LINE 指定第一点: 50,50 指定下一点或 [放弃(U)]: <正交 开> 120 指定下一点或 [放弃(U)]: 80 指定下一点或 [闭合(C)/放弃(U)]: 60 指定下一点或 [闭合(C)/放弃(U)]: c
2、3、4点输入相当于极坐标输入方式，称为导向输入。
2.4 精确绘图工具
二、草图设置： 在绘图过程中，为精确绘制图形进行的设置。
第二章：基本操作
2.12 图案填充命令HATCH 2.13 绘制构造线命令XLINE 2.14 绘制多线命令MLINE 2.15 绘制样条曲线命令SPLINE
2.1 绘制直线命令LINE
绘图
绘制直线命令:
1. 绘图工具栏，单击【直线】 按钮。
2. 命令行：LINE 3. 【绘图】－【直线】 例：画直线
电气工程CAD
第二章：基本操作
2.1 绘制直线命令LINE 2.2 二维点坐标的输入方法 2.3 绘制圆命令CIRCLE 2.4 精确绘图工具 2.5 绘制圆弧命令ARC 2.6 绘制椭圆命令ELLIPSE 2.7 绘制正多边形命令POLYGON 2.8 绘制矩形命令RECTANG 2.9 绘制圆环命令DONUT 2.10 绘制多段线命令PLOYLINE 2.11 绘制点命令POINT
电气CAD技术第2章
2.5 矩形和正多边形的绘制
1.矩形的绘制
绘制矩形的命令为Rectangle。单击“绘图∣矩形”菜 单命令、单击工具栏 按钮、或在命令行输入 Rectangle都可以实现矩形的绘制。
2.正多边形的绘制
正多边形是指由3～1024条等长边组成的多段线。单击 菜单“绘图|正多边形”、单击绘图工具栏按钮或在命令 窗口输入polygon命令，可实现正多边形绘制。
（2）单击绘图工具栏中的 按钮。
（3）在命令行输入Line并回车。
2.3 圆、圆弧和椭圆、椭圆弧的绘制
2.3.1 绘制圆
绘制圆的命令为Circle，AutoCAD 2004提供了六种画 圆的方式。单击菜单“绘图∣圆”即可看到如图2-4所 示的六种画圆方式。
执行Circle命令的三种方法是： ⑴单击“绘图∣圆”，从6项选择中 选择一种。 ⑵单击绘图工具栏上的 ⑶在命令行输入Circle。 按钮。
孤岛检测样式有三种：
⑴普通样式
⑵外部样式
⑶忽略样式
图2-24 原始图形
2.6.4 边界关联
“边界图案填充”对话框中的“组合”选项组用于设置填 充图案与填充边界间的关系。如果选择“关联”，则 当填充区域边界被修改后，填充图案将随之更新；如 果选择“不关联”，则填充图案不会随填充边界的改 变自动更新。如图 2-28 显示了填充图案与填充边界之
1. 选择拾取点
需要注意的是：通过选择拾取点的方式确定填充区域时， 要求边界是封闭的，否则系统将提示出错信息
2.选择填充对象
单击 “选择对象”按钮，可通过选择对象的方式来定 义填充区域的边界。此时并不要求边界是封闭的。
2.6.3 关于孤岛
孤岛是位于选定填充区内的封闭区域，如图 2-24 所示的 圆、云线和椭圆就是孤岛。在填充包含孤岛的区域时， 系统将按照设定的孤岛检测样式决定对孤岛的处理， 也可以由设计者决定是否填充孤岛内部。
电气制图与CAD 第二章 电气制图(第3-4讲)课堂笔记及练习题
电气制图与CAD 第二章电气制图（第3-4讲）课堂笔记及练习题主题：第二章电气制图（第3-4讲）学习时间：2017年5月15日--5月21日内容：第二章电气制图这周我们将学习课件第二章中的第3-4讲，这部分重点电气图的规范与标准和电气原理图的绘制，下面整理出的知识点框架供同学们学习。
第三讲电气图的规范与标准【本讲重点】：导线的表示方法、导线连接点的表示方法以及电磁力或人工触点的表示方法。
【学习方法】：重点记忆，掌握概念；一、图幅【概念】：图纸的幅面，是指图纸的宽度和长度组成的图面；相应图纸的尺寸大小：A0：841*1189A1：594*841A2：420*594A3：297*420A4：210*297【注意】：在选择图纸幅面时，应该在图面布局紧凑、清晰、匀称、使用方便的前提下，按照所表达的对象的规模、复杂程度以及要求，尽量选择较小的幅面。
【图框】：图纸上限定区域范围的线框，是用粗实线来画出的。
分为留装订边的和不留装订边的，留装订边的一侧和图纸之间的间距为25mm，其他三边根据图纸幅面的不同而不同，A0和A1为20mm，A2、A3和A4为10mm。
二、图幅的分区1、自动分区竖边框方向用大写拉丁字母，横边框方向用阿拉伯数字，分区数为偶数；标号顺序从标题栏的左上角的开始的2、手工分区上方的一行表格内写电路的各部分功能；下方表格内写分区序号；按分区来确定接触器、继电器等电气设备的触头位置；三、导线的表示多线表示法：每根连接线用一条图线表示的方法；单线表示法：两根或两根以上的图线用一根图线表示的方法；多线表示法的优缺点：详细直观的表示各线的内容，适合在简单、各相各线不对称的情况下，但图线多、作图比较麻烦。
单线表示法的优缺点：比较容易画图，清晰易读，用于多线、多相基本对称的场合。
1、导线的粗细电源的主电路、一次电路、主信号通路等采用粗实线；与其相关的其余部分均用细实线。
2、导线连接点的表示导线连接点一般有“T”形和“十”字形两种，“T”形连接点可加“.”，也可不加，但“+”字形连接点必须加“.”。
电气CAD第二章
模 型 与 布 局 空 间 转 换 按 钮
快 速 查 看 布 局 按 钮
快 速 查 看 图 形 按 钮
平 移 按 钮
缩 放 按 钮
控 制 盘 按 钮
运 动 显 示 器 按 钮
注 释 比 例 按 钮
注 释 可 见 性 按 钮
自 动 添 加 注 释 按 钮
工 作 空 间 转 换 按 钮
锁 定 按 钮
状 态 栏 菜 单 下 拉 按 钮
6)控制盘按钮：对图形进行显示控制操作。
7)运动显示器按钮：对图形运动状态进行控制。
8)注释比例按钮：单击注释比例右下角小三角符号，弹出注释比例列 表，如图2-6所示。可以根据需要选择适当的注释比例。
5)通过执行以下操作可以隐藏和重新显示命令行： 菜单：“工具”→“命令行” 快捷键：Ctrl+9
图2-3 文本窗口
8．布局标签 AutoCAD 2010系统默认设定一个模型空间布局标签和“布局1”、 “布局2”两个图纸空间布局标签。也就是说，AutoCAD的空间 分模型空间和图纸空间。 1)模型。模型空间是我们通常绘图的环境。 2)布局。布局是系统为绘图设臵的一种环境，包括图纸大小、尺寸 单位、角度设定、数值精确度等。 9．状态栏 状态栏在屏幕的底部，左端显示绘图区中光标定位点的坐标x、y 、z，在右侧依次设有“捕捉模式”、“栅格模式”、“正交模式 ”、“极轴追踪”、“对象捕捉”、“对象捕捉追踪”、“允许 ／禁止动态UCS”、“动态输入”、“显示／隐藏线宽”和“快 捷特征”10个功能开关按钮，如图2-4所示。单击这些开关按钮， 可以实现这些功能的开启和关闭。
x,y,z坐标
捕 捉 模 式
栅 格 模 式
正 交 模 式
极 轴 追 踪
电气CAD第二章2
在图样和技术文件中书写的汉字、数字和字母，都必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
字体的号数代表字体高度（用h表示）。字体高度的公称尺寸系列为： 1.8、2.5、3.5、5、7、10、14、20mm。如需更大的字，其字高应按 的比率递增。
汉字应写成长仿宋体字，并应采用国家正式公布的简化字。汉字的高度h应不小于3.5，其字宽一般为h/ 。
备注：
电气工程CAD制图规范
2．2.1图纸格式
1图幅
幅面及尺寸：边框线围成的图面图纸的幅面。图纸幅面代号由“A”和相应的幅面号组成，即A0～A4五种，A0-A2号图纸一般不得加长。A3、A4号图纸可根据需要，沿短边加长。
幅面代号的几何含义，实际上就是对0号幅面的对开次数。如A1中的“1”，表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“4”，表示将全张纸长边对折裁切四次所得的幅面，如图13-1所示。
字母和数字分A型和B型。A型字体的笔画宽度d=h/14，B型字体的笔画宽度d=h/10。
在同一张图样上，只允许选用一种型式的字体。字母和数字可写成斜体和直体。斜体字字头向右倾斜，与水平基准线成75°。
2.2.4比例
比例是指图中图形与其实物相应要素的线性尺寸之比。
绘制图样时，应优先选择表中的优先使用比例。必要时也允许从表中允许使用比例中选取。
图B不留装订边图样的图框格式
图幅的分区
为了确定图中内容的位置及其他用途，往往需要将一些幅面较大的内容复杂的电气图进行分区如图所示。
.图幅的分区方法是：将图纸相互垂直的两边各自加以等分，竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号，编号的顺序应从标题栏相对的左上角开始，分区数应为偶数(A--D四行；1—6六列)；每一分区的长度一般应不小于25mm，不大于75 mm，对分区中符号应以粗实线给出，其线宽不宜小于0.5 mm。
电气制图与CAD 第一章 工程制图基础(第1—3讲)课堂笔记及练习题
电气制图与CAD 第一章工程制图基础（第1—3讲）课堂笔记及练习题主题：第一章工程制图基础（第1—3讲）学习时间：2017年3月27日—4月2日内容：第一章工程制图基础这周我们将学习第一章中的第1—3讲，这部分重点介绍投影法、投影体系、三视图，制图的基本知识，立体上的点、直线、平面的投影特性，下面整理出的知识点框架供同学们学习。
第一讲投影法、投影体系、三视图【本讲重点】：投影法的概念和分类和点、直线、平面的三视图【学习方法】：※掌握规律—投影特性、投影规律※多实践—画图、读图、勤思考一、了解图示法【概念】：用图形来表示物体的方法；【图样】：准确地表达物体的形状、尺寸及技术要求的图形；☆注意:区别美术画与图样，要从想象力、绘图技巧、审美、看图四个角度出发进行区别；【工程图样】：是用尺规或计算机按照规定的方法，遵循国家标准的规定在图纸上画出的二维图形。
图样是工程界交流的共同的技术语言。
二、投影法2.1.1投影法是形体与图形的一一映射规律。
【概念】：投影法是形体与图形的一一的映射规律；【投影】：用投影法得到的图形称为投影；【投影面】：投影所在的平面称为投影面；【投影中心】:光源经过抽象，成为投影中心。
☆注意：空间的点用大写字母表示，投影用小写字母表示；2.1.2 投影法分类根据投影方法不同分为中心投影法和平行投影法。
【中心投影法】：所有的投射线都是从投影中心发射出来的；【投影特性】：移动投影中心，投影会发生改变；移动空间物体、投影面，投影都会发生改变；【平行投影法】：投影中心移到无穷远的地方，又分斜投影和正投影■斜投影：投射线斜着射过来■正投影：投射线与投影面垂直，在工程中得到广泛的应用，投影都是指正投影。
2.2形体的一个投影，不能反映唯一的空间位置。
点：点的一个投影，不能唯一确定其空间位置形体：只凭形体的一个（两个）投影，不能反映唯一的空间形状。
2.3工程上常用的投影图■面正投影图特点：直观性差，度量性好，作图简单；■轴侧投影图特点：平行投影，单面平行投影，直观性好，度量性差，用于辅助投影；■标高投影图特点：用正投影获得的空间几何元素投影后，再用数字表示空间几何元素距离投影面的距离。
电气制图与CAD 第二章 电气制图(第1-2讲)课堂笔记及练习题
电气制图与CAD 第二章电气制图（第1-2讲）课堂笔记及练习题主题：第二章电气制图（第1-2讲）学习时间：2017年5月8日--5月14日内容：第二章电气制图这周我们将学习第二章中的第1-2讲，这部分重点介绍电气图的分类、电气符号，下面整理出的知识点框架供同学们学习。
第一讲电气制图基础概述【本讲重点】：了解和掌握电气图的分类及其基本内涵；【学习方法】：理解和记忆，掌握基本概念；一、电气图的定义【概念】：用国家统一规定的电气符号，带注释的方框或简化外形，按照制图规则表示电气系统或设备中组成部分之间的相互关系及其连接关系的一种图。
二、电气图的分类按表达形式和使用场合不同，电气图可以分为：1、系统图或框图【概念】：用电气符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图；☆注意：在实际使用中，电气系统图通常用于系统或成套装置，框图则用于分系统或设备；2、电路原理图【概念】：用图形符号绘制，按工作顺序排序，详细表示电路、设备或成套装置的工作原理、基本组成和连接关系，而不考虑其实际位置的一种简图，简称电路图；【作用】：（1）详细理解电路、设备或组成安装装置及其组成部分的作用原理；（2）分析和计算电路的特性；（3）为测试和寻找故障提供信息；（4）作为编制接线图的依据；3、接线图（表）【概念】：用符号表示成套装置、设备或装置内部、外部的连接关系简图。
将简图的全部内容改为简表的形式表示，就成了接线表。
☆注意：接线图和接线表可以单独使用，也可以组合使用，主要用于进行设备的装配、安装和检查、试验和维修。
4、设备元件表【概念】：是把成套装置、设备、装置中各组成部分元器件的代号、名称、型号、规格和数量等用表的形式列出的表格。
5、位置图【概念】：是指用正投影法绘制的图，表示成套装置和设备中各个项目的布局、安装位置的图。
6、功能图【概念】：表示理论或理想的电路，而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
2005级电气班《电气CAD》第二章习题 打印
第二、三章 电气图的基本表示方法1、电气线路的表示方法通常有 、 、 3种。
5、电气元件、器件和设备的触点按其操作方式，分为两大类：一类是靠 操作的触点；另一类是 操作的触点。
7、对非电和非人工在电气图中，元器件和设备的可动部分通常应表示在 的状态或位置。
9、电气元件端子图形符号分别为：固定端子：“ ”或“ ”可拆卸端子：“ ” 11、在电气线路中，各元件之间都采用导线连接，起到 、 的作用。
14、电气连接线图中连线各设备端子的绝缘导线或线束应有标记。
标记可分为 和 。
5、用图形符号并按 排列，详细表示系统、分系统、电路、设备或成套装置的 关系，而不考虑其组成项目的 的一种简图，称为电路图。
9电气位置图通常包括3个层次： 、 、 。
（ ）1、为使图面布局清晰，在加电和受力后，触点符号的动作方向必须一致。
绘图与读图1、将下面的电路采用单线表示法绘制2、说明下列元件的表示方法3～MFRFUQS L3L2L1KM2KM1123456910-D18＆-D11,2D1,2D C2M115141311109543213、用文字说明下列触点含义60o60o180o 180o240o 240o330o330o4、判别导线标记形式7A36A37A35DD7D4D14937363533DA 41A5、某电阻-R1为6.3k ，试在图形符号上进行标记241231231123-24合在100<n≤200 r/min 31-32断在n≥1400 r/min11-12合在n=0MM31-32断在n≥1400 r/min23-24合在100<n≤200 r/min 11-12合在n=0112331122432da 32cb 41-B-A6、在CAD软件中，如下图以A为起点采用由外到内，逆时针方式写出各点相对坐标值。
7、试采用功能表图绘制电动机Y—△降压启动过程。
8、电路图的主要用途是什么？详细理解电路、设备或成套装置及其组成部分的工作原理；了解电路所起的作用；作为编制接线图的依据；为测试和寻找故障提供信息；为系统、分系统、电器、部件、设备、软件等安装和维修提供依据。
2005级电气班《电气CAD》第二章习题 答案
第二、三章电气图的基本表示方法1、电气线路的表示方法通常有多线表示法、单线表示法和混合表示法3种。
2、电气图中的每根连接线或导线各用一条图线表示的方法，称为多线表示法。
3、电气图中的两根或两根以上的连接线或导线，只用一根线表示的方法，称为单线表示法。
4、电气元件在电气图中通常用图形符号来表示，一个完整的电气元件中功能相关的各部分通常采用集中表示法、半集中表示法、分开表示法和重复表示法等方法，元件中功能无关的各部分可采用组合表示法或分立表示法。
5、电气元件、器件和设备的触点按其操作方式，分为两大类：一类是靠电磁力或人工操作的触点；另一类是非电和非人工操作的触点。
6、电磁力或人工操作的触点符号，在同一电路中，在加电和受力后，各触点符号的动作方向应取一致，触点符号的取向应该是：当元件受激时，水平连接的触点，动作向上；垂直连接的触点，动作向右。
7、对非电和非人工在电气图中，元器件和设备的可动部分通常应表示在非激励或不工作的状态或位置。
8、元件的技术数据放在符号外边，必须靠近符号。
当元件垂直布置时，技术数据标在元件左边；当元件水平布置时，技术数据标在元件的上方；技术数据应放在项目代号的下面。
9、在电气元件中，用以连接外部导线的导电元件，称为端子。
端子分为固定端子和可拆卸端子两种。
图形符号分别为：固定端子：“。
”或“·”可拆卸端子：“ф”10、一个完整的符号是由字母和数字为基础的字符组所组成。
11、在电气线路中，各元件之间都采用导线连接，起到传输电能、传递信息的作用。
12、为了突出或区分某些电路及电路的功能，导线、连接线等可采用不同粗细的图线表示。
一般来说，电源主电路、一次电路、主信号通路等采用粗线，与之相关的其余部分用细线。
13、导线的连接点有：“T”形连接点和多线的“+”形连接点。
14、电气连接线图中连线各设备端子的绝缘导线或线束应有标记。
标记可分为主标记和补充标记。
15、主标记可仅标记导线或线束的特征，而不考虑电气功能。
电气工程CAD练习5
电气工程CAD练习第五讲：重点掌握的内容1、内部块的定义、外部块的定义（WBLOCK）（注意内部块和外部块的区别）2、插入块的方法；编辑块的方法（双击块->在弹出的参照编辑编辑窗口点击“确定”->进入块编辑状态，并对块图形进行修改->完成修改后，点击“参照编辑工具栏”的最后一个命令“参修改保存到参照”->确定）3、块的属性的定义。
（创建一个含属性的块时，应先定义块的属性，再创建块）4、块的属性的修改。
（双击属性文字直接修改，或通过菜单“修改”->“特性”，在特性窗口内修改）5、插入外部参照的方法。
（注意外部参照与块的区别）6、外部参照管理。
(当外部参照修改后，可以进行重载，更新当前图形的参照对象)（可输入“XREF”命令进入或通过下图方式进入管理器）进入“外部参照管理器”的方法7、创建简单的图案填充。
（填充图案、角度、比例、对象选择等）8、图案填充弧岛检测的三种方式。
（普通、外部、忽略）9、渐变色填充的设置。
（颜色、渐变方式、对象选择等）10、编辑图案填充。
（通过双击填充图案或调出特性管理窗口进行修改）11、文字样式的创建。
（注意字体的选择和高度的设置，若为中文的，应选择中文字体，否则会出现乱码）12、单行文字标注。
（特殊文字符号输入的方法：%%C、%%D、%%P、%%O、%%U的使用方法）13、多行文字标注。
（注意堆叠功能[a/b]和符号插入功能的使用[在文字输入窗口内点右键]）14、文字标注的编辑。
（通过双击文字或调出“特性”窗口进行修改）上机练习：(考试样卷)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气制图与CAD 第二章电气制图（第5-6讲）课堂笔记及练习
题
主题：第二章电气制图（第5-6讲）
学习时间：2017年5月22日--5月28日
内容：
第二章电气制图
这周我们将学习第二章中的第5-6讲，这部分重点电气接线图的绘制和电气照明平面布置图的阅读与绘制，下面整理出的知识点框架供同学们学习。
第五讲电气接线图的绘制
【本讲重点】：根据电气原理图，来进行单接线图、互联接线图和端子接线图的绘制；
【学习方法】：掌握绘图的基本步骤，根据例题进行实际操作；
一、接线图概述
●接线图（表）
【概念】：根据部件的电气原理及电气元件的布置绘制的，它表示或列出一套装置或设备连接关系的简图，它是电气装配、安装与查线的依据。
●单线接线图
【概念】：是用单线来表明电气或装置之间的接线关系，是实际安装布线的依据。
●互联接线图（表）
【概念】：是表示成套装置或设备不同单元之间连接关系的接线图（表）。
其元件和连接关系应绘制在同一个平面上。
●端子接线图（表）
【概念】：是表示成套装置或设备一个结构单元或一个设备外部的连接关系。
二、常用电气接线图符号
三、单线接线图的绘制
【步骤】：
⏹布置元件：按照原理图或布局图位置来布置元件；
【电气元件布置图概念】：用来标明电气设备上电器的实际位置，为电气设备的制造、安装、维修提供方便。
⏹连接导线：按原理图来连接导线，连接导线时对走向一致的多跟导线可以共用一条总线。
⏹按照原理图来标注元器件的文字编号。
⏹按照原理图来标注导线及端子排上端子的标号。
四、互联接线图的绘制
【概念】：表示电气控制板、电源、负载、按钮等的连接信息。
【注意】：图形与文字符号应与电气原理图保持一致，但各电气元件位置应按照电气元件在控制板或操作箱中的实际位置绘制。
⏹用方框表示控制板，内部元件可以不画出。
⏹绘制端子排并进行编号。
端子排上的编号应与原理图保持一致。
⏹按照原理图来画电源的连接线，并标注尺寸、数量等信息。
⏹绘制按钮，并按照原理图将其连接到端子排上。
五、端子接线图的绘制
首先画出电气元件的接线图符号，在接线图符号的上方要画一圆圈，用线段来隔开，下方写电气元件的代号，上方写序号，在端子上要写出与其连接的端子的导线号、元件标号、元件端子号。
【注意】：
✓开关、按钮、信号灯布置在仪表门上；
✓变压器、接触器、热继电器布置在控制板上；
✓控制板、电动机、电源、仪表门通过端子排连接。
第六讲电气照明平面布置图的阅读与绘制
【本讲重点】：介绍平面布置图的阅读方法及绘制步骤；
【学习方法】：掌握阅读方法及绘图的基本步骤，根据例题进行实际操作；
一、建筑电气安装平面图
1、建筑电气安装平面图的概述
【概述】：是应用最广泛的电气工程图，是电气工程设计图的主要组成部分。
它是用图形符号绘制，表示一个区域或一幢建筑物的电气装置、设备、线路的安装位置、连接关系，以及安装方法的简图。
按功能分，建筑安装平面图包括发电站和变电所、电气照明、电力、线路、电信设备、防雷与接地等电气安装平面图。
主要用途是提供建筑电气安装依据，如设备的安装位置、接线、安装方法、设备的编号、容量及有关型号等；在运行、维护管理中，建筑电气安装图是必不可少的技术文献。
2、电力照明平面图
【概念】：表示建筑物电力、照明设备和线路平面布置的电气工程图，成为电力和照明平面布置图。
电力和照明平面图主要表示电力和照明线路、设备的安装位置和接线等。
通常按照建筑物不同标高的楼层平面分别绘制，电力和照明是分开表示的。
二、电力照明平面图的阅读图例
1、照明平面图的阅读方法
了解建筑物的整个结构、门窗位置、房间布置等，在分析时应掌握以下内容:
1）照明配电箱的型号、数量、安装标高、配电箱的电气系统；
2）照明线路的配线方式、敷设位置、线路走向、导线型号、规格及根数；3）灯具的类型、功率、安装位置、安装方式及安装高度；
4）开关的类型、安装位置、离地高度、控制方式；
5）插座及其他电器的类型、容量、安装位置、安装高度等。
2、某多层住宅标准层单元电气照明及插座平面图
※了解并掌握基本电气照明设备图例；
3、阅读二室二厅户型的电气照明及插座平面图
※根据视频讲解，在实际的设计图纸中，了解和掌握其基本的阅读方法；
三、某多层住宅标准层单元电气照明及插座平面布置图
1、确定图幅后，进行图面布局。
2、确定基准线，可把建筑物的墙壁对称中心线作为水平和垂直的基准线；
3、画出底稿线，画出该建筑的底稿线；
4、按墙壁尺寸画出所有墙壁的轮廓线，并标注尺寸；
5、画出配电箱和所有的灯具；
6、画出所有的开关；
7、画出所有的插座，检查无漏后描深图样；
8、WL1、WL4
9、WL2、WL5
【练习题】
1、什么是接线图？
2、下图图例表示什么？
3、下图图例表示什么？
【参考答案】
1、根据部件的电气原理及电气元件的布置绘制的，它表示或列出一套装置或设备连接关系的简图，它是电气装配、安装与查线的依据。
2、照明灯或信号灯；
3、暗装双联开关；。
