封闭母线安装工艺
封闭插接母线施工工艺总结
２ ３ 母 线开 箱检查 ．
矩 扳手 拧 紧 ， 其 接 合 连 接 紧 密 ， 固 力 矩 值 应 符 合 规 范 要 求 。 使 紧
１封 闭 插接 母 线 应 有 出厂 合格 证 、 装 技 术 文 件 技 术 文 件 ７ 母线 与母线问 ， ） 安 ） 母线 与电气器具接 线端 的搭 接面 ， 应用 汽油及

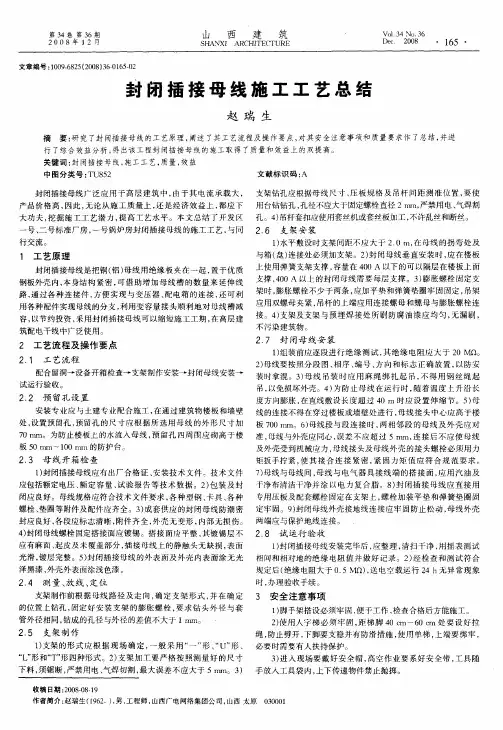

封 闭 插 接 母 线 施 工 工 艺 总 结
赵 瑞 生
摘 要 ： 究 了封 闭插 接 母 线 的 工 艺原 理 ， 研 阐述 了其 工 艺 流 程及 操 作 要 点 ， 对其 安 全 注 意 事项 和 质 量 要 求作 了总 结 ， 进 并 行 了综合 效 益 分析 ， 出该 工 程 封 闭插 接 母 线 的 施 工取 得 了质 量 和 效 益上 的 双提 高。 得 关键 词 ： 闭插 接 母 线 ， 工 工 艺 ， 封 施 质量 ， 益 效
路， 通过各种 连接件 ， 方便实 现与变压器 、 配电箱的连接 ， 还可利
架时 ， 膨胀螺栓不少于两条 ， 应加平 和弹簧垫圈牢 固固定 ， 吊架
吊杆 的上端应用连接螺母和螺母与膨胀螺栓连 用各种配件实现母线 的分支 ， 利用变容量接头顺 利地对母线槽减 应用双螺母夹 紧， 接。４ 支架及支架与预埋 焊接处所刷 防腐油漆应均 匀 ， ） 无漏刷 ， 容， 以节 约投 资 ， 用 封 闭 插接 母 线 可 以缩 短 施 工 工 期 ， 高 层 建 采 在
大功夫 ， 掘施工工艺潜力 ， 挖 提高工艺水平 。本文总结 了开发
一
孔。４ 吊杆套扣应使用套丝机或套丝板加工 ， ） 不许乱丝和断丝。
号、 二号标 准厂房 ， 一号锅炉房封 闭插接母线的施工工艺 ， 与同 ２ ６ 支 架安 装 ． 行交流。 １ 水平 敷 设 时 支架 间距 不 应 大 于 ２ ０ｍ， 母 线 的 拐 弯 处 及 ） ． 在
封闭式插接母线施工工艺
SGBZ—0609 封闭插接母线安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0。
4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装.2、施工准备2.1设备及材料要求：2.1.1封闭插接母线应有出厂合格证、安装技术文件.技术文件应包括额定电压、额定容量、试验报告等技术数据.型号、规格、电压等级、应符合设计要求.2。
1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求,应是热镀锌制品。
2.1.3其它材料:防腐油漆、面漆、电焊条等应有出厂合格证。
2。
2主要机具：2.2。
1主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等.2.2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等.2.3作业条件：2。
3。
1施工图纸及产品技术文件齐全。
2.3.2封闭插接母线安装部位的建筑装饰工程全部结束.暖卫通风工程安装完毕。
2.3。
3电气设备（变压器、开关柜等）安装完毕，且检验合格.3、操作工艺3.1工艺流程：设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收3。
2设备点件检查：3。
2.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。
3.2。
2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
3。
2。
3检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。
3.2。
4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。
3。
3支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装;3.3.1支架制作:3。
3.1。
1根据施工现场结构类型,支架应采用角钢或槽钢制作。
应采用“一”字型、“1"型、“U”字型、“T”字型四种型式。
裸母线、封闭母线、插接式母线安装施工工艺
裸母线、封闭母线、插接式母线安装施工工艺标准GXEJ/QB22-2004[一]裸母线安装一、材料要求(1)铜、铝母线应有产品合格证及材质证明，并符合表1的要求。
(3)金属紧固件及卡具，均应采用热镀锌件。
二、主要机具设备(1)母线煨弯器、电焊、气焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。
(2)测试器具：皮尺、钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、细钢丝或小线。
三、作业条件(1)母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有—定的加工场所。
高空作业脚手架搭设完毕，安全技术部门验收合格。
门窗齐全。
(2)电气设备安装完毕，检验合格。
(3)预留孔洞及预埋件尺寸、强度均符合设计要求。
(4)施工图及技术资料齐全。
四、操作工艺⒈工艺流程⒉操作要点(1)放线测量1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。
2)放线测量：核对沿母线敷设全长方I甸有无障碍物，有无与寸建筑结构或设备管道、通风等安装部件交叉现象。
3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。
4)放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。
(2)支架及拉紧装置的制作安装1)母线支架用50×50×5角钢制作，膨胀螺栓固定在墙上(图7．1．6．2—1)。
2)母线拉紧装置按附图制作组装（图7．1．6．2—2）。
(3)绝缘子安装1)绝缘子安装前要摇测绝缘，绝缘电阻值大于1MΩ为合格。
检查绝缘子外观有无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。
6—10kV支柱绝缘子安装前应做耐压试验。
2)绝缘子上下要各垫一个石棉垫。
3)绝缘子夹板、卡板的制作规格要与母线的规格相适应。
绝缘子夹板、卡板的安装要牢固。
(4)母线的加工1)母线的调直与切断a．母线调自采用母带调直器进行调直，手工调直时必须用木锤，—下面垫道木进行作业，不得用铁锤。
封闭式插接母线槽安装施工方案及工艺方法
封闭式插接母线槽安装施工方案及工艺方法一、前期准备工作1.确定母线槽的型号、规格和数量，并进行货物验收。
2.查看施工现场的平面布置图和剖面布置图，熟悉现场环境和条件。
3.制定施工计划，明确工期和安全措施，准备所需施工材料和工具。
二、施工准备工作1.清理施工现场，清除杂物，确保施工土地整洁。
2.根据现场布置图确定母线槽的走向和安装位置，并进行标线。
3.准备好所需的安装工具和设备：扳手、电动扭矩扳手、普通电钻、电锯、电焊机等。
三、安装施工步骤1.根据标线，在施工现场铺设好基础支撑架，确保其稳固可靠。
2.根据施工现场要求，将母线槽切割成所需的长度，并进行加工处理。
3.在所需安装位置上进行基础打孔并固定底座，注意孔洞的大小要适合母线槽的插入。
4.将母线槽按照预先确定的走向插接在底座上，确保插接紧密、牢固。
5.将母线槽连接器与电缆连接器进行对接，并进行焊接，确保连接牢固。
6.检查母线槽的精确度和平整度，对于出现不平整的部分，及时进行调整。
7.按照设计要求安装与之配套的支持架和各种附件。
8.安装过程中，要注意检查插接处的短路和接触电阻，并及时进行修复。
四、验收和交接1.检查母线槽安装的质量，包括插接的牢固性、接触电阻和绝缘性能等。
2.进行电缆和电源的连接，进行试验运行，确保母线槽的正常运行。
3.编制施工记录，确保施工过程的记录和资料的完善。
4.将施工现场交由相关部门验收，确保工程质量符合要求。
5.完成母线槽的安装工作后，对施工现场进行清理，恢复正常工作环境。
以上是一份关于封闭式插接母线槽安装施工方案及工艺方法的详细介绍。
在实际施工过程中，施工人员需要仔细遵循施工方案和工艺方法，确保施工质量和安全。
同时，还需要根据具体情况进行调整和改进，以适应不同的施工环境和要求。
封闭式母线安装工艺流程
封闭式母线安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!封闭式母线安装工艺流程详解封闭式母线，又称为密集型母线槽，是一种高效、安全的电力传输设备。
10KV共箱全封闭母线安装施工工法(2)
10KV共箱全封闭母线安装施工工法10KV共箱全封闭母线安装施工工法一、前言10KV共箱全封闭母线安装施工工法是一种用于高压电力系统的母线安装方法。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点该工法的特点是将10KV共箱全封闭母线安装在专用的箱体内，以达到保护和封闭的目的。
箱体具有良好的绝缘性能和防护性能，能够有效防止因外界环境变化而对母线及其设备构成的威胁。
三、适应范围该工法适用于10KV电力系统中的母线安装，特别适用于对母线进行保护和封闭要求较高的场合，如在潮湿、多湿的环境中，以及在易受到物理损害或外力冲击的情况下。
四、工艺原理该工法通过将母线安装在专用箱体内，将其与外部环境隔离开来，从而保护母线免受潮湿、腐蚀和物理损害的影响。
同时，箱体内部采用合适的绝缘材料，保证母线间的绝缘性能。
五、施工工艺施工工艺主要分为以下几个阶段：工地准备与筹备、箱体制作与安装、母线安装与连接、绝缘性能测试与调整、整体调试与验收。
六、劳动组织需成立一支由工程师和技术人员组成的施工队伍，负责工程施工的组织和管理，以确保施工进度和质量。
七、机具设备施工过程中需要使用各种机具设备，如箱体制作设备（切割机、焊接机等）、母线安装设备（起吊设备、定位设备等）和绝缘性能测试设备等。
八、质量控制为确保施工过程的质量，需要进行相应的质量控制措施，如对箱体制作质量、母线安装质量和绝缘性能测试等进行严格把关，以确保施工质量符合设计要求。
九、安全措施在施工中需要注意各种安全事项，特别是对施工工法的安全要求。
例如，必须严格遵守电气安全操作规程、佩戴相应的防护装备以及进行必要的警示标识等。
十、经济技术分析通过对施工工法的施工周期、施工成本和使用寿命进行分析，可以评估和比较不同施工方式的优劣，为实际工程的选择提供依据。
十一、工程实例举一个具体工程实例，描述该工法在实际工程中的应用情况，包括项目名称、工程规模、施工周期、施工成本、使用寿命等。
离相封闭母线安装施工工法(2)
离相封闭母线安装施工工法离相封闭母线安装施工工法一、前言离相封闭母线是电力系统中常用的一种电气配电设备，能够有效保护电力设备和人员的安全。
离相封闭母线安装施工工法是指在电力系统中进行离相封闭母线的安装工作的施工方法和流程。
本篇文章将详细介绍离相封闭母线安装施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点离相封闭母线安装施工工法具有以下几个特点：1. 安全可靠：离相封闭母线的安装施工工法采用先进的技术和设备，能够保障施工过程中的安全性，有效防止电力事故的发生。
2. 灵活可调：根据实际工程需求，离相封闭母线的安装施工工法可以根据工程要求进行调整和改变，具有较高的灵活性。
3. 施工周期短：离相封闭母线的安装施工工法采用机械化和自动化的施工方法，能够大大缩短施工周期，提高施工效率。
4. 成本低廉：离相封闭母线的安装施工工法采用现代化的施工设备和工艺，能够减少人工和材料的使用，降低施工成本。
三、适应范围离相封闭母线安装施工工法适用于不同规模和类型的电力系统，包括工业企业、商业建筑、住宅小区等各种用电场所。
无论是新建工程还是改造工程，都可以采用离相封闭母线安装施工工法。
四、工艺原理离相封闭母线安装施工工法与实际工程之间的联系是通过技术措施来实现的。
具体的技术措施包括：1.确定施工位置和尺寸：根据工程设计要求和实际场地情况确定离相封闭母线的安装位置和尺寸。
2. 准备施工材料：根据工程设计要求和施工方案准备所需的母线材料、绝缘材料、连接器等配件。
3. 母线安装：按照施工图纸和技术要求进行母线的安装工作，包括母线的连接、固定和绝缘处理。
4. 检查测试：对安装完成的离相封闭母线进行检查和测试，确保其符合设计要求和安全标准。
5. 调试运行：进行离相封闭母线的调试和运行，确保其正常工作。
五、施工工艺离相封闭母线安装施工工艺包括以下几个阶段：1. 施工准备：清理施工场地，摆放施工所需的机具和材料。
J611-2004_封闭插接母线安装工程施工工艺标准
*/**** *********公司企业标准*/**** J611-2004筑龙网 WW W.ZH UL ON G.CO M目 次1 范围................................................................................12 引用标准............................................................................13 施工准备............................................................................14 操作工艺............................................................................15 质量控制............................................................................26 质量标准............................................................................27 成品保护............................................................................3筑龙网 WW W.ZH UL ON G.CO M封闭插接母线安装工程施工工艺标准1 范围本章适用于0.4KV以下一般工业及民用建筑室内电气安装工程的封闭插接母线安装。
2 引用标准《建筑电气工程施工质量验收规范（GB50303-2002）》《建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》 《建筑电气通用图集92DQ》 3 施工准备3.1 设备及材料要求3.1.1 封闭插接母线应有CCC 认证、出厂合格证，安装技术文件。
封闭母线工艺
封闭式母线的安装工作? 封闭式母线安装前，应保证电气竖井、变配电室、母线经过的场所装饰工程、暖卫通风工程全部结束，以保证封闭式母线不被污染。
楼板及墙体的预留洞、预埋件应按设计要求的位置预埋预留。
封闭式母线各功能单元的连接部件及活动接头上的铜排表面必须清理干净，外壳内和绝缘子安装前也应擦试干净不得有遗留物。
外壳的相间短路板应位置正确连接良好，相间支撑板应安装牢固，分段绝缘的外壳应做好绝缘措施，外壳各连接部位的扭距螺栓应用力距板手紧固，各接触面应封闭良好，母线的紧固件必须用热镀锌制品。
母线与外壳应同心其误差不得超过5mm，母线段与母线段连接时两相邻段母线及母线外壳应对齐，连接后不得使母线及母线外壳承受到机械应力。
在封闭式母线整体安装前必须做绝缘试验，用1000V 兆欧表测量相间、相壳之间、各个功能单元的绝缘电阻，其绝缘电阻不得小于20MΩ。
安装人员要认真对照封闭式母线系统图，检查所有母线的规格、型号避免盲目安装，造成返工影响施工安装质量。
? 封闭式母线安装时整体结构应横平竖直，水平符设时距地面安装高度不小于2.2m，垂直敷设时距地面1.8m以上，母线的拐弯处以及与插接箱的连接处应加支架。
支架成排安装时支架成排安装时应排列整齐间距均匀，支架之间的距离不应大于2m。
当母线的终端盒、始端盒悬空时应采用支架固定，墙体、顶板上的支架必须用两条膨胀螺栓固定，膨胀螺栓应加平光垫片和弹簧垫片如图2、3所示。
母线垂直通过顶板敷设时，应在通过的底板上采用槽钢支撑固定如图4所示。
当封闭式母线跨越建筑物的伸缩缝或沉降缝时，采用适应建筑物结构移动的措施，防止母线连接处水平移动造成断裂，影响母线的正常供配电。
五、目前封闭式母线存在的问题及其改进方法? 封闭式母线是目前工业、建筑等行业应用比较广泛的电气产品，它输送的电流比较大，所以供配电系统中只要有微小的电阻变化，都将会产生较大的热，如何降低封闭式母线的电阻阻值，将是该产品安装过程的关键问题。
封闭插接母线安装工艺
封闭插接母线安装工艺在电力系统中，母线作为电能传输的重要组成部分，其安装工艺直接影响着电力设备的运行稳定性和安全性。
封闭插接母线是一种常见的母线形式，采用封闭式的电缆接头，以确保电能传输的可靠性和安全性。
本文将介绍封闭插接母线的安装工艺和相关要点。
一、封闭插接母线的基本概念和特点封闭插接母线是一种集电、配电和传输电能的装置，由一条母线和多个插接装置组成。
其主要特点包括：1. 封闭性强：封闭插接母线采用封闭式的电缆接头，能够有效隔离外界环境对母线的影响，提高电能传输的可靠性。
2. 插接方便：封闭插接母线的插节装置结构简单，可方便地进行母线的插拔操作，提高了设备的维护和运维效率。
3. 安全可靠：封闭插接母线采用专门设计的绝缘和接地装置，能够确保电能传输的安全性，防止电弧和外部介质的影响。
4. 空间利用充分：封闭插接母线的结构紧凑，减少了系统占地面积，提高了电力设备的布局灵活性。
二、封闭插接母线的安装工艺步骤封闭插接母线的安装工艺包括以下几个步骤：1. 施工准备在安装封闭插接母线之前，需要进行准备工作。
首先，确定母线的布置位置和数量，并计算所需的插节装置和电缆接头的数量。
其次，准备所需的工具和材料，包括插节装置、电缆接头、绝缘材料、接地装置等。
2. 安装导线与插节装置在准备好的母线轨道上，安装导线与插节装置。
首先，根据所需长度和数量，剪断所需长度的导线，并将其固定在插节装置上。
然后，将插节装置依次插入母线导槽中，确保插接牢固和导线的导通性。
3. 安装电缆接头将预先准备好的电缆接头与插节装置连接。
首先，对电缆进行剥皮和绝缘处理，然后根据接头类型和规格，将电缆插入电缆接头内，并进行连接和固定。
注意，插入电缆必须与插节装置的导向方向一致。
4. 绝缘和封闭处理对插接部分进行绝缘和封闭处理，以确保其安全性和可靠性。
使用绝缘材料对插节装置和电缆接头进行包覆，并加固密封。
同时，对整个母线进行绝缘处理，并进行接地处理，以防止静电和电流的积聚。
封闭式插接母线施工工艺
1.前言随着我国建筑电气的迅速发展，电气设备的安装施工和使用场所越来越多，也是建筑施工中的一个重要组成部分，电气系统有着它独有的特点，一个工程项目中的配线大多电气管线都预埋在混凝土结构中，动力电缆采用穿钢管和采用电缆桥架敷设，如果出现故障，对查找、维修非常不便，因此它直接影响功能的正常使用。
近年来建筑电气安装的新技术、新工艺推广较快，采用面广，本工法介绍的封闭式母线是一种比较先进的供电线路，其主要优点是结构合理、安装方便、抗短路性能好、经济实用，特别是在复杂的环境中可以安全可靠运行。
1.0.1封闭式插接母线既能承受较强的电动力，较大的载荷能力，又具备较好的散热性能。
其外壳结构采用机械成型，并有足够的支撑强度，可以大跨度安装，尤其是在云内动力股份公司柔性线加工车间工程中单跨间距达到6M，采用BMC500～BMC1250A封闭式插接母线作供电线路，施工中采用了两根∟630*630的角钢作支撑，中间3M处采用悬吊架固定，最大限度的保证了母线的稳定性和可靠性。
1.0.2在已完工的XX熙城大厦、新建XX省委机关大楼、云内动力股份公司柔性线加工车间工程中的所使用的几种封闭式插接母线，额定电流均为BMC－400A、BMC－500A、BMC －630A、BMC—1250A规格，主要技术参数如表1所示。
封闭式插接母线技术参数表11.0.3封闭式插接母线内部的相间、对地每隔1.5m有一块浸过绝缘漆的树脂板作相间绝缘兼支架的隔离。
400～1250A的母线槽考虑到散热，在槽内是裸母线，使母线槽内有足够的空间满足散热和绝缘距离的要求。
2.工法特点2.1封闭式插接母线布线适用于干燥和无腐蚀性气体的室内场所。
2.2电流量大、电压降小、短路强度大、绝缘耐压性能好。
主连接螺栓具有锁紧扭矩标记，大型垫圈，使导体搭接部分压力均匀，并可补偿热伸缩的变化量。
2.3 在额定的电气参数范围内，母线能承受额定短路电气产生的热应力和电动应力。
2.4安装简便、使用安全性能好、外形尺寸小、外观整洁美观等特点。
封闭母线教程
封闭母线教程封闭母线安装教程1.前言封闭母线连接着发电机、主变压器、高压厂用变压器等重要设备，它起着传输电能的作用。
封闭母线安装的好坏直接关系到电厂的运行，所以我们必须认真地对待封闭母线安装工作，下面把封闭母线安装的过程阐述一下，供大家参考。
2. 作业使用的机械工具的规格、数量及标准力矩扳手 2套套筒扳手 1套倒链（2t） 3个电焊机 1台吊车（8t） 2辆汽车 1辆钢板尺 2个水平仪 1个水平尺 1个氩弧焊机 1台3. 作业环境的质量要求及施工准备1)基础、架构应符合要求；2)预埋铁、预留孔应检查合格；3)室内地面基层施工完毕，标高清楚；4)施工道路畅通，场地平整；5)清点设备及附件应齐全；6)厂家图纸齐全；7)编制技术措施进行技术交底并进行双签字；8)施工工具齐全，计量工具检验合格；9)对封闭母线各段分别测绝缘（2500kV摇表）应大于500MΩ。
4. 主要施工方法及质量标准4.1 封闭母线的检查4.1.1外壳与导体封闭母线开箱后,应检查其外壳及导体有无碰伤、破坏、变形、裂纹、凹凸不平现象，焊缝是否良好，有无漏焊、裂纹、烧穿、未灌满焊坑等现象。
母线与设备连接的搭接面镀银层是否良好，有无损伤和脱落起皮等异常现象。
检查外壳的内外表面油漆是否合格。
4.1.2支持绝缘子检查支持绝缘子有无损坏、破裂、表面是否清洁，有无尘土、油垢、焊渣等污物，底座螺栓是否紧固，密封是否完好。
检查中发现异常现象应作好记录及时逍缺。
4.2支吊架的安装由于封闭母线同各设备端子的连接准确性要求很高，故根据设计及设备对土建结构距离，标高等进行核对，标高以室内地坪为准，?发电机定子就位沉降趋于稳定后，测出发电机中心线及标高。
把测量的标高、中心线用油漆做好记号。
按照施工图正确安装支、吊架，核实发电机、变压器、PT开关柜等设备出线端子位臵。
支吊架安装时，标高误差正负5mm，中心线误差正负2mm支吊架间标高偏差≤2mm,支、吊架安装采用焊接，最小焊缝高度为10mm，若焊件厚度小于此值，焊缝高度为焊接最薄厚度，每个生根点采用周边焊，刷防锈漆。
封闭式母线安装技术要求规程
封闭式母线安装技术要求规程概述封闭式母线作为一种新型、安全可靠的高压电力输电设备被广泛应用，其具有体积小、重量轻、损耗小、维护简便、安全可靠等特点，适用于送电、配电、变电等领域。
为了确保封闭式母线安装质量及其安全性，制定本规程。
适用范围本规程适用于各类封闭式母线的安装，包括但不限于电压等级在110kV及以上的封闭式母线。
设计要求1. 封闭式母线的安装布局设计时，应考虑到现场施工条件，保证施工、运行、维护等因素的便利性、安全性、经济性和美观性。
封闭式母线安装时，应满足以下几点要求：•布局合理，施工方便，设备运行安全、稳定；•设备与现场其他文件的拓扑关系清晰，便于操作和维护；•电气距离不得小于规定距离，并应满足现行的电气安全标准。
2. 封闭式母线的接地封闭式母线的接地应满足以下要求：•计算接地电阻值，接地电阻应按现行规定不超过指定值；•导体应有良好的接触面，保证接触阻抗小，且松动不应影响接地电阻性能；•应确保接地子系统的连接牢固可靠，不应有接触不良或断开现象。
3. 封闭式母线的安装绝缘为保证安全可靠，封闭式母线的安装应满足绝缘要求，确保工频电压和过电压不破坏绝缘。
•采用绝缘材料应符合现行标准；•绝缘面积和强度应根据设计要求计算，并且应考虑到极端气候造成的绝缘性能损失因素；•绝缘接头应按设计要求施工，接头处理应符合现行标准；•母线切开应正确对接，安装先进的绝缘器件，绝缘子间距、侧距及路距应符合设计要求。
施工要求1. 前期准备施工前，应做好以下几点准备：•牵引车、运输工具应准备好，运输工具应符合运输要求；•封闭式母线件数、型式、数量及相应附件应符合规定，并应进行组装测试；•施工现场应选好地势高而平坦、干净整洁，具备足够的通风、排水、消防等条件，施工人员应按规定佩戴装备；•施工前应组织召开专项技术讨论会。
2. 管理要求施工时，应做好以下管理要求：•安排施工人员进行与工作相适应的职业技能培训，提高专业技术和安全文明施工水平；•严格按照图纸和规格要求进行施工，必须做好防潮、防尘、防腐、防震等措施；•保持施工现场整洁，安装良好的防护措施，以防止关键设备和现场工作环境受到可能的损害；•对施工现场进行定期检查和清扫。
10kV高压柜封闭母线桥安装施工工艺要求
10kV高压柜封闭母线桥安装施工工艺要求
5.1 适用范围
10kV电压等级的封闭母线桥安装。
5.2 设计要求
（1）高压开关柜柜体接地通过预埋铁件与地网连接，各高压柜内保护装置逻辑零位通过专用接地线与电缆沟中通长铜排汇接后一点接至主地网。
（2）开关柜柜顶封闭母线桥不允许吊撑。
（3）封板母线桥封装于墙上时，应平直美观，接口固定板紧贴墙壁。
5.3 施工工艺要点
照设计图纸和产品图纸进行
5.4 样板图片
图2-5-1 10kV封闭母线桥安装示例5.5 主要引用标准
《电气装置安装工程母线装置施工及验收规范》GBJ 149-1990
《电气装置安装工程质检验及评定规程》DL/T5161.1~5161.17-2002
《工程建设标准强制性条文》
《南方电网工程施工工艺控制规范》Q/CSG11105-2008
《广东电网公司电网建设“安全、优质、文明”样板工程标
准》。
变电站10kV高压柜封闭母线桥安装施工工艺要求
变电站10kV高压柜封闭母线桥安装施工工艺要求
5.1 适用范围
10kV电压等级的封闭母线桥安装。
5.2 设计要求
（1）高压开关柜柜体接地通过预埋铁件与地网连接，各高压柜内保护装置逻辑零位通过专用接地线与电缆沟中通长铜排汇接后一点接至主地网。
（2）开关柜柜顶封闭母线桥不允许吊撑。
（3）封板母线桥封装于墙上时，应平直美观，接口固定板紧贴墙壁。
5.3 施工工艺要点
照设计图纸和产品图纸进行
5.4 样板图片
图2-5-1 10kV封闭母线桥安装示例5.5 主要引用标准
《电气装置安装工程母线装置施工及验收规范》GBJ 149-1990
《电气装置安装工程质检验及评定规程》DL/T5161.1~5161.17-2002
《工程建设标准强制性条文》
《南方电网工程施工工艺控制规范》Q/CSG11105-2008
《广东电网公司电网建设“安全、优质、文明”样板工程标准》。
封闭插接母线施工工艺要求
பைடு நூலகம்
竖向插接母线及插接箱
水平插接母线及过墙洞封堵
（4）支架安装 ①封闭插接母线的拐弯处以及与箱（盘）连接处必须加支架，直段插接母线支 架的距离不应大于2m； ②埋设支架应用水泥沙浆注满、严实，不高出墙面，埋深不少于8mm ③膨胀螺栓固定支架不少于２处，一个支架应用２根吊杆固定牢固，丝扣外露 ２～４扣，膨胀螺栓应加平垫、弹簧垫，吊架应用双螺母夹紧； ④支架及支架预埋件焊接处刷防腐油漆，油漆应均匀，无漏刷，不污染建筑物。 （5）封闭母线的组装 ①封闭式插接母线应按设计盒产品技术规定组装，组装前逐段进行绝缘测试， 其绝缘电阻值不得小于0.5mΩ。 ②封闭式插接母线应直接用螺栓固定在支架上，螺栓加装平垫和弹簧垫固定牢 固。 ③吊架安装时，在封闭母线与设备连接处应加固定支架。 ④封闭式插接母线外壳连接应牢固，有防止松动措施，严禁焊接，封闭插接母 线外壳两断应与保护地线连接。 ⑤封闭插接母线外壳地线连接应紧密，无遗漏，母线绝缘电阻值大于0.5mΩ。 ⑥母线外壳的接地线建议使用25mm2的裸铜线压鼻子进行接地跨接。 ⑦封闭插接母线安装母线与外壳同心，允许偏差为±5mm。 ⑧封闭插接母线安装完毕后，应进行保护，以免损坏。
封闭插接母线施工工艺要求 （1）作业条件 ①封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。 ②施工图纸及产品技术文件齐全。 ③电气设备（变压器、开关柜等）安装完毕，且检验合格。 （2）工艺流程： 设备点件检查 → 支架制作及安装 → 封闭插接母线安装 → 试运行验收. （3）材料要求 ①封闭插接母线应有出厂合格证、技术文件，技术文件包括：额定电压、额定容量、 试验报告等技术数据。 ②使用的各种规格的型钢、附件、各种规格的螺栓、垫圈等应使用热镀锌件，所有材 料应符合设计要求。
10KV共箱全封闭母线安装施工工法
10KV共箱全封闭母线安装施工工法10KV共箱全封闭母线安装施工工法一、前言10KV共箱全封闭母线安装施工工法是一种用于10KV输电线路的母线安装工艺，通过采用全封闭的共箱式结构，实现对母线的全面保护和绝缘，提高了输电线路的安全性和可靠性。
二、工法特点该工法的主要特点包括：母线采用全封闭的共箱式结构，有效隔离了外界环境和干扰；具有较强的抗电弧能力，降低了发生电弧故障的风险；结构紧凑，占用空间小；具备良好的耐腐蚀性能，适用于各种环境条件。
三、适应范围该工法适用于各种10KV输电线路的母线安装，特别适用于环境条件恶劣、有较大的安全风险的场所，如高温、高湿、腐蚀等。
四、工艺原理该工法的实际工程工艺原理是通过将母线安装到全封闭的共箱中，实现对母线的全面保护和绝缘。
共箱内部布置合理的绝缘材料，有效隔离了外界环境和干扰，降低了电弧故障风险。
同时，在工艺上采取了一系列技术措施，如接触压力的控制、绝缘材料的选择和安装等，以确保工法的理论依据和实际应用。
五、施工工艺施工工法分为以下几个阶段：1. 设计：根据实际输电线路情况，确定共箱的尺寸和结构设计，包括箱体材料、绝缘材料等。
2. 预处理：对施工现场进行清理、平整和消防处理，并根据需要进行环境净化。
3. 安装：根据设计要求，进行共箱的组装，包括箱体的安装、连接件的固定和绝缘材料的安装。
4. 接线：按照母线的设计要求，进行母线的连接和接头的安装。
5. 调试：对安装完成的母线进行电气测试和绝缘测试，确保其性能达到设计要求。
6. 防护：对共箱进行防护处理，包括防腐、防松动、防水等。
7. 成品验收：对施工质量进行检查，确保施工符合设计要求和相关规范。
六、劳动组织根据工艺要求，施工需要组织电力、机械、安全等专业的施工人员，合理安排施工班组，确保施工进度和质量。
七、机具设备施工中主要使用的机具设备包括吊车、电钻、焊接设备、起重工具等，这些机具设备要符合相关标准，并由专业人员操作和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(1)施工顺序母线槽检查→测量定位→支吊架制作安装→绝缘测试→母线槽拼接→相位校验(2)主要施工方法及技术措施1)母线槽的检查应严格检查母线槽的质量，重点检查以下容：a.母线槽外壳应完整、无损坏。
母线槽和配电箱型号、规格符合设计要求。
附件配套正确、数量足。
b.母线接头的连接面平整，连接孔对称，离边缘距离一致。
c.母线之间的绝缘板不能缺损破裂。
d.应用500V兆欧表全数测量每节母线槽的相间、相与中性排、PE排、相与外壳之间的绝缘，不低于20MΩ。
施工现场应清洁，并尽量减少现场搁置时间。
做好防水、防潮工作。
2)母线槽测量定位a.母线槽的走向，要按设计图和工程实际综合确定，原则是不与大口径管道、桥架有矛盾，尽量按直线最短路径敷设，至地面的距离不宜低于2.5m.与建筑物表面，其他电气线路和各种管道的最小净距按国家现行标准。
b.水平安装母线槽支吊架间距一般为2～3m，按母线槽每米重量决定。
母线槽转弯和配电箱连接处应增设支架。
3)支吊架制作安装a.支吊架的型式按母线槽安装部位和重量决定。
一般用槽钢、角钢、全螺牙吊杆和扁钢制作，并做好防腐处理。
支吊架间距均匀，支吊架的水平度应满足母线槽水平度偏差的要求。
b.母线槽垂直安装，一般采用母线槽生产厂的定型弹簧支架。
4)母线槽拼接a.吊装拼接时必须注意不损坏母线槽，吊装时应用尼龙绳，用钢丝绳必须套橡皮或塑料套管。
接头部位要包扎好，防止杂物、垃圾落入。
b.拼装顺序可按母线槽的排列图和母线槽编号。
拼装连接时，垫上配套的绝缘板，穿入绝缘套管及连接螺栓，加垫圈、弹簧垫圈，用手拧上螺母。
在紧固前调整水平度和垂直度，使水平度和垂直度不超差，全长误差不超过10mm.用力矩扳手紧固，达到规定值，及时装上盖板和接地带(板)。
c.为防止偶然因素，使之绝缘降低，每拼装连接一节，要再次测量绝缘电阻，及时发现问题及时处理。
d.弹簧支架上的弹簧要处于能上下自由伸缩状态。
5)相位校验母线槽拼接完成后必须要进行相位校核和电源系统相位一致。
封闭、插接母线安装工艺标准2012-02-07 17:06:23| 分类：电气工程施工质量 | 标签： |举报 |字号大中小订阅封闭、插接母线安装工艺标准1适用围本标准适用于建筑电气安装工程中0.4kV及以下室封闭、插接母线的安装。
2施工准备2.1材料、设备2.1.1封闭母线应具有产品合格证、生产许可证、“CCC”认证标识及安装技术文件；其型号、规格、电压等级应符合设计要求。
2.1.2各种规格的卡件、螺栓、垫圈均需采用镀锌产品；现场制作的金属支架、配件等应按要求镀锌或涂漆。
2.1.3 防腐油漆、面漆、电焊条等辅材均应有出厂合格证。
2.2机具设备2.2.1手动工具：电工工具、台虎钳、钢锯、铁锤。
2.2.2电动工具：电焊机、电钻、电锤、切割机。
2.2.3测试工具：钢角尺、钢卷尺、水平尺、线坠、兆欧表、万用表、力矩扳手、核相仪等。
2.2.4其他工具：工作台、梯子等2.3作业条件2.3.1预留孔洞及预埋件位置、尺寸应符合设计要求。
2.3.2封闭母线安装部位的装饰工程已施工完毕。
2.3.3暖卫通风工程安装完毕；电气设备（变压器、开关柜等）安装完毕。
2.3.4门窗齐全，屋顶不漏水，墙面喷浆完毕，场地清理干净。
2.4技术准备2.4.1施工图纸及产品技术资料齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。
3 操作工艺3.1工艺流程开箱检查→吊(支)架制作、安装→封闭母线安装→送电前检查→试运行验收3.2操作方法3.2.1 开箱检查3.2.1.1设备开箱点件检查，应由建设单位、施工单位、设备制造商和监理工程师共同进行，并做好记录。
3.2.1.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
3.2.1.3成套供应的封闭母线每段应标志清晰，附件齐全，外壳无变形，部无损伤。
3.2.1.4螺栓固定的母线搭接面应平整，其镀银层不应有麻面、起皮及未覆盖部分。
3.2.2吊（支）架制作、安装：吊（支）架制作应根据设计和产品技术文件的规定，并结合现场实际敷设环境，确定吊（支）架数量及加工尺寸。
如设计和产品技术文件无规定时，按下列要求制作和安装。
3.2.2.1吊（支）架制作（1）一般根据安装方式的不同，吊（支）架可分为“一”字型、“L”型、“Ｕ”字型、“T”字型四种型式；根据施工现场建筑物结构、实际安装部位确定选用类型。
吊（支）架可采用成品也可在现场制作。
（2）吊（支）架常采用角钢或槽钢制作，在断料时应采用砂轮锯或钢锯切断，严禁采用电气焊切割。
（3）采用型钢支架，煨弯可在台钳上用榔头打制，也可使用油压煨弯器用模具顶制。
（4）在吊（支）架上钻孔时，应采用台钻或手电钻打孔，严禁用电焊或气焊切割孔洞，其孔径应大于固定螺栓直径1～2mm。
（5）采用圆钢吊杆其直径不小于Φ12mm，其端部需套扣时，应用套丝机或套丝板加工螺杆套扣，不能出现乱丝或秃扣现象。
（6）现场制作的金属吊（支）架应按要求镀锌或涂漆。
3.2.2.2吊（支）架的安装（1）施工前对吊（支）架的位置和标高同暖卫通风、消防等各专业系统管道进行综合考虑，避免交叉情况发生。
（2）吊（支）架采用预埋铁方法固定。
吊（支）架与预埋件焊接处需刷防腐油漆处理，刷漆应均匀，无漏刷，不能污染建筑物。
（3）吊（支）架采用金属膨胀螺栓方法固定a.根据封闭母线自重选用与之相适应的金属膨胀螺栓固定吊（支）架。
b.固定一个吊（支）架的膨胀螺栓不少于两个。
c.采用圆钢吊杆时，一个吊架应用两根吊杆固定牢固，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧。
3.2.3封闭母线安装3.2.3.1封闭母线安装要求（1）封闭母线应按设计和产品技术文件规定进行组装，组装前应对每段进行绝缘电阻的测定，其绝缘电阻值不得小于0.5MΩ。
如不满足要求，需做干燥处理并做好记录。
（2）封闭母线水平敷设时，距地高度不应小于2.2m；垂直敷设时，距地面1.8m以下部分，应采用防止机械损伤措施，但敷设在电气专用房间（如配电室、机房、电气竖井、设备层等）除外。
（3）封闭母线水平敷设时，支点间距不得大于2m。
（4）封闭母线的连接不应在穿过楼板或墙壁处进行。
（5）封闭母线与设备连接宜采用软连接，见图3.2.3.1-1。
母线紧固螺栓应由厂家配套供应，并用力矩扳手紧固。
图3.2.3.1-1 软连接（6）封闭母线穿越防火分区时，应采取防火隔离措施。
（7）封闭母线直线敷设长度超过40m时应设置伸缩节，母线跨越建筑物的变形缝，应采取适当措施，见图3.2.3.1-2。
图3.2.3.1-2 过变形缝做法3.2.3.2水平安装：根据水平封闭母线设计图走向，沿建筑物结构（即沿墙、柱、顶板或地面）确定支架的类型和固定方式。
水平转弯、垂直转弯、十字交叉及进线柜（箱）连接口部位，必须采用配套的封闭母线连接头，插接口处母线应接触严密牢固。
（1）封闭母线悬挂吊装时（图3.2.3.2-1、图3.2.3.2-2），吊杆直径应与封闭母线重量相适应，螺母应能调节母线槽高度。
图3.2.3.2-1 悬挂吊装图图3.2.3.2-2悬挂吊装图（2）封闭母线落地安装（图3.2.3.2-3）时，安装高度应按设计要求。
图3.2.3.2-3 落地安装图3.2.3.3垂直安装：封闭母线垂直安装时应做固定支架，穿过楼板处应加装防震装置，垂直度允许偏差不超过1‰。
封闭母线插接箱安装固定应可靠，安装高度应符合设计要求，设计无要求时，插接箱底口宜距地1.4m。
3.2.4送电前检查3.2.4.1装饰工程全部完工，并清扫干净，达到送电条件。
3.2.4.2封闭母线与设备的连接完毕，并且绝缘良好。
3.2.4.3母线表面清扫干净，接头间连接紧密，相序正确，外壳接地良好。
绝缘摇测符合规要求，并做好记录。
3.2.5试运行验收3.2.5.1先将与封闭母线相连的负荷全部断开，然后向封闭母线以额定电压值进行三次分合闸试验，并对封闭母线电压、相序进行检测。
3.2.5.2封闭母线空载运行24h，每隔2h对电压及运行情况进行记录，若无异常情况，办理验收手续。
4 质量标准4.1主控项目4.1.1母线与母线或母线与电器接线端子，当采用螺栓搭接连接时，应符合下列规定：4.1.1.1母线接触面保持清洁，涂电力复合脂。
4.1.1.2连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母。
4.1.1.3螺栓受力均匀，不使电器的接线端子受额外应力。
4.1.2封闭母线安装应符合下列规定：4.1.2.1母线与外壳同心，允许偏差为±5mm。
4.1.2.2当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力。
4.1.2.3母线的连接方法符合产品技术文件要求。
4.1.3低压母线交接试验应符合下列规定：4.1.3.1每路配电开关及保护装置的规格、型号，应符合设计要求。
4.1.3.2相间和相对地的绝缘电阻值应大于0.5MΩ。
4.1.3.3电气装置的交流工频耐压试验电压为1kV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
4.2一般项目4.2.1母线的支架固定时应符合以下规定：支架安装应位置正确，母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。
4.2.2封闭母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。
5 成品保护5.0.1封闭母线安装完毕后，应清扫施工中遗留在母线槽上、柜（箱）、吊（支）架上面的杂物和尘埃，并设置明显标志牌，如有其它工种作业应对封闭母线加以保护，以防损坏。
5.0.2封闭母线在竖井、变配电间安装应设置防水、防火等措施。
6应注意的质量问题6.0.1敷设保护接地线时，应加强施工管理，以防保护接地线短缺或遗漏。
6.0.2封闭母线安装前，应清理接触面，保持接触面清洁，以防接触面不密实。
6.0.3封闭母线安装完毕，应及时清理作业场地，在需要部位进行除尘、除湿处理，以防母线绝缘降低。
7质量记录7.0.1材料、设备产品合格证、安装技术文件、CCC认证及证书复印件。
7.0.2设备开箱检验记录。
7.0.3材料、构配件进场检验记录。
7.0.4设计变更、工程洽商记录。
7.0.5预检记录。
7.0.6电气绝缘电阻测试记录。
7.0.7电气设备空载试运行记录。
7.0.8裸母线、封闭母线、插接式母线安装检验批质量验收记录。
8安全、环保措施8.1安全操作要求8.1.1现场机具布置必须符合安全规，机具摆放间距必须考虑操作空间，机具摆放整齐，留出行走及材料运输通道。
8.1.2登高安装母线时，应使用梯子或脚手架进行，并采用相应防滑措施。
