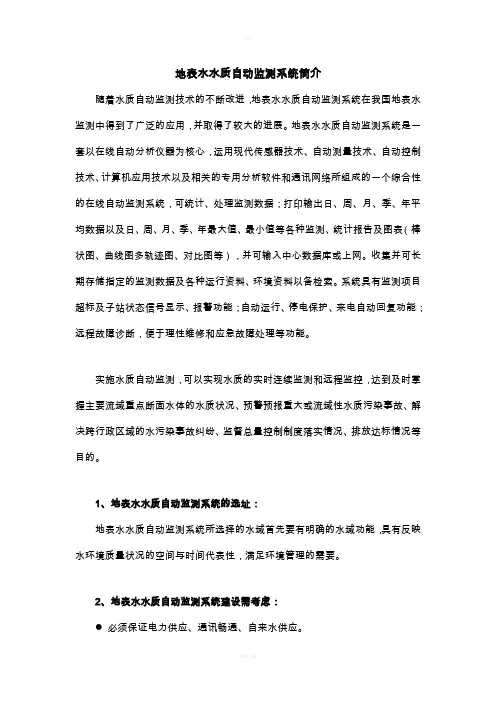

地表水水质自动监测系统简介
地表水水质自动监测系统简介随着水质自动监测技术的不断改进,地表水水质自动监测系统在我国地表水监测中得到了广泛的应用,并取得了较大的进展。
地表水水质自动监测系统是一套以在线自动分析仪器为核心,运用现代传感器技术、自动测量技术、自动控制技术、计算机应用技术以及相关的专用分析软件和通讯网络所组成的一个综合性的在线自动监测系统,可统计、处理监测数据;打印输出日、周、月、季、年平均数据以及日、周、月、季、年最大值、最小值等各种监测、统计报告及图表(棒状图、曲线图多轨迹图、对比图等),并可输入中心数据库或上网。
收集并可长期存储指定的监测数据及各种运行资料、环境资料以备检索。
系统具有监测项目超标及子站状态信号显示、报警功能;自动运行、停电保护、来电自动回复功能;远程故障诊断,便于理性维修和应急故障处理等功能。
实施水质自动监测,可以实现水质的实时连续监测和远程监控,达到及时掌握主要流域重点断面水体的水质状况、预警预报重大或流域性水质污染事故、解决跨行政区域的水污染事故纠纷、监督总量控制制度落实情况、排放达标情况等目的。
1、地表水水质自动监测系统的选址:地表水水质自动监测系统所选择的水域首先要有明确的水域功能,具有反映水环境质量状况的空间与时间代表性,满足环境管理的需要。
2、地表水水质自动监测系统建设需考虑:必须保证电力供应、通讯畅通、自来水供应。
●站房设计建设时要考虑站房内的监测仪器和其他辅助设备的安全。
●周围环境的交通便利。
●站点建设费用较大,在选址是考虑长期使用性。
3、地表水水质自动监测系统基本功能:●仪器基本参数和监测数据的贮存、断电保护和自动恢复●时间设置功能、设定监测频次。
●自动清洗。
●自动校对、手动校对。
●监测数据的输出。
●仪器和系统故障的自动报警。
●环境安全。
4、地表水水质自动监测系统监测因子:常见自动监测系统监测项目综合指标监测项目监测方法单项污染物浓监测项目监测方法水温热敏电阻或铂金电阻法氟离子氟离子电极法浊度表面光散射法氯离子氯离子电极法PH值玻璃电极法度氰离子氰离子电极法电导率电导电极法氨氮氨离子电极法化学需氧量湿化学法或流动池紫外线吸收光度法铬湿化学法或自动比色法总有机碳气相色谱法或非色散红外线吸收法酚湿化学自动比色法或紫外线吸收光度法德润环保地表水水质自动监测系统监测项目综合指标监测项目详细内容全光谱仪表COD、BOD、TOC、硝氮、亚硝氮、TSS、溴化物、氯化物、硫化物(pH>8.3)、氯胺、酚营养盐正磷酸盐、总磷、总氮、氨氮、硝氮、亚硝氮水质六参数pH值、电导率、温度、溶解氧、浊度、氨氮气象六参数气温、风向、风速、雨量、气压、相对湿度应急参数水中石油类(监控水上事故导致的燃油泄漏或石油企业的排污泄漏)生物类蓝藻、叶绿素、红藻有机物CDOM(有色可溶解性有机物)、苯系物(苯、氯苯等等)其他硫化物(pH<8.3);色度、物质光度;辐照度、辐亮度;离水辐亮度、后向反射及其他表观参数5、水站分类:5.1 固定式地表水水质在线自动监测系统固定式地表水水质自动在线监测系统系统概述德润环保固定式地表水水质在线自动监测系统主要用于自动监测各级行政区域交界、目标管理水域及其他重要水域断面的水质污染状况,及时掌握主要流域重点断面水体的水质污染状况,预警、预报重大或流域性水质污染事故,解决跨行政区域的水体污染事故纠纷,监督总量控制制度落实情况。

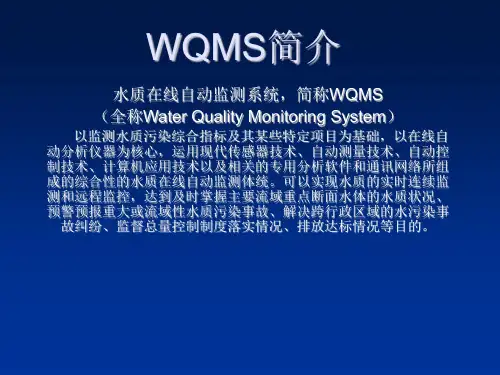

推荐-推荐 WQMS培训材料初级精品 精品
• 系统特点: ★ 获得专利的防淤积浅层河流取样器,能适应枯水期长、水浅、
设备串口对应及其协议类型
数据库及脚本事件功能选项位置
工程注册
单击'next >'完成平台注册。未注册的平台在工程启动2 小时将自动停止。完成工程修改之后请切记注册,平台注 册后将不能对工程进行修改。
平台取消注册
选择'unregiste', 单击'下一步'完成 平台取消注册, 取消平台注册, 关闭工程,重新 打开工程就能对 工程进行修改。
实时曲线
实时数据曲线显示,显示出各个参数因子的曲线数据。
历史曲线
显示数据的历史曲线,可以查看任意时间段的历史曲线。
报警画面
报警画面显示未确认的报警信息:测量值超标报警、系统登入报警、系 统内部错误、串口传输错误报警等信息。
报表查询
报表项目:
▲实时数据报表:显示某一时刻对应的仪 器测量值。
YX-WQMS水质在线自动监测系统不仅能为环保部门实现预警预报 重大或流域性水质污染事故,提高对突发、恶性水质污染事故的预警 预报及快速反应能力,解决跨行政区域的水污染事故纠纷,监督总量 控制制度落实情况、排放达标情况等;还能为水利部门实现水功能区 内重点地区、重点水域、供水水源地、自来水管网的水质监测服务, 满足各级行政主管部门及社会公众对水质信息的需要。
• 显示、登入信息显示、报警信息显示。
• 功能导航部分:画面索引、上一画面和下态

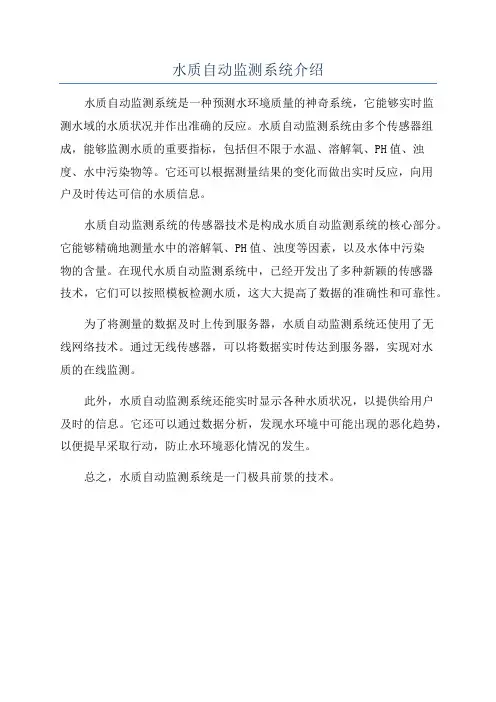

水质自动监测系统介绍
水质自动监测系统介绍
水质自动监测系统是一种预测水环境质量的神奇系统,它能够实时监
测水域的水质状况并作出准确的反应。
水质自动监测系统由多个传感器组成,能够监测水质的重要指标,包括但不限于水温、溶解氧、PH值、浊度、水中污染物等。
它还可以根据测量结果的变化而做出实时反应,向用
户及时传达可信的水质信息。
水质自动监测系统的传感器技术是构成水质自动监测系统的核心部分。
它能够精确地测量水中的溶解氧、PH值、浊度等因素,以及水体中污染
物的含量。
在现代水质自动监测系统中,已经开发出了多种新颖的传感器
技术,它们可以按照模板检测水质,这大大提高了数据的准确性和可靠性。
为了将测量的数据及时上传到服务器,水质自动监测系统还使用了无
线网络技术。
通过无线传感器,可以将数据实时传达到服务器,实现对水
质的在线监测。
此外,水质自动监测系统还能实时显示各种水质状况,以提供给用户
及时的信息。
它还可以通过数据分析,发现水环境中可能出现的恶化趋势,以便提早采取行动,防止水环境恶化情况的发生。
总之,水质自动监测系统是一门极具前景的技术。

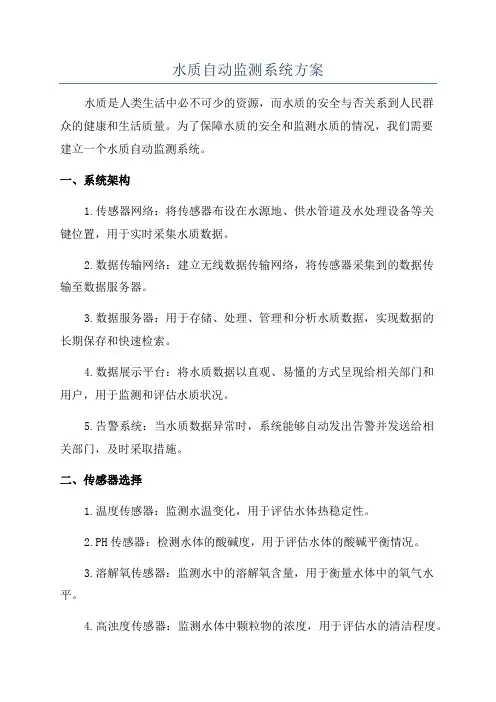

水质自动监测系统方案
水质自动监测系统方案水质是人类生活中必不可少的资源,而水质的安全与否关系到人民群众的健康和生活质量。
为了保障水质的安全和监测水质的情况,我们需要建立一个水质自动监测系统。
一、系统架构1.传感器网络:将传感器布设在水源地、供水管道及水处理设备等关键位置,用于实时采集水质数据。
2.数据传输网络:建立无线数据传输网络,将传感器采集到的数据传输至数据服务器。
3.数据服务器:用于存储、处理、管理和分析水质数据,实现数据的长期保存和快速检索。
4.数据展示平台:将水质数据以直观、易懂的方式呈现给相关部门和用户,用于监测和评估水质状况。
5.告警系统:当水质数据异常时,系统能够自动发出告警并发送给相关部门,及时采取措施。
二、传感器选择1.温度传感器:监测水温变化,用于评估水体热稳定性。
2.PH传感器:检测水体的酸碱度,用于评估水体的酸碱平衡情况。
3.溶解氧传感器:监测水中的溶解氧含量,用于衡量水体中的氧气水平。
4.高浊度传感器:监测水体中颗粒物的浓度,用于评估水的清洁程度。
5.电导率传感器:测量水体的导电性,用于评估水体中的溶质含量。
三、数据传输和处理1.采用物联网技术,将传感器采集到的水质数据传输至数据服务器。
2.数据服务器进行数据的存储、处理和管理,利用大数据分析技术实时监测水质状况和预测水质变化趋势。
3.利用数据挖掘技术,分析水质数据,找出水质异常的规律,并与历史数据进行比较,预测水质走势。
四、数据展示和告警1.设计数据展示平台,将水质数据以图表、报表等形式直观显示,方便用户了解水质状况。
2.设计告警系统,当水质超出正常范围时,系统能够自动发出告警通知,并将告警信息发送给相关部门。
3.告警信息包括水质异常类型、发生时间、位置等详细信息,方便相关部门及时采取措施。
五、系统优势1.实时监测:系统能够实时采集、传输和处理水质数据,及时发现水质问题。
2.高效精准:采用先进的传感器和数据处理技术,能够对水质进行精确评估和分析。

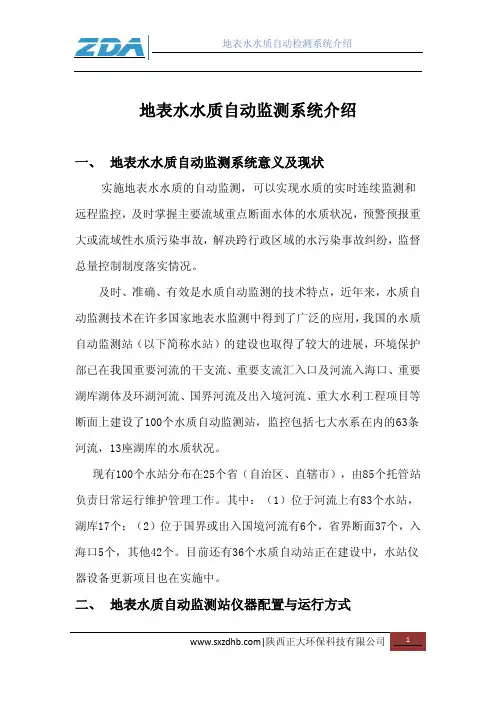

地表水水质自动监测系统介绍
地表水水质自动监测系统介绍一、地表水水质自动监测系统意义及现状实施地表水水质的自动监测,可以实现水质的实时连续监测和远程监控,及时掌握主要流域重点断面水体的水质状况,预警预报重大或流域性水质污染事故,解决跨行政区域的水污染事故纠纷,监督总量控制制度落实情况。
及时、准确、有效是水质自动监测的技术特点,近年来,水质自动监测技术在许多国家地表水监测中得到了广泛的应用,我国的水质自动监测站(以下简称水站)的建设也取得了较大的进展,环境保护部已在我国重要河流的干支流、重要支流汇入口及河流入海口、重要湖库湖体及环湖河流、国界河流及出入境河流、重大水利工程项目等断面上建设了100个水质自动监测站,监控包括七大水系在内的63条河流,13座湖库的水质状况。
现有100个水站分布在25个省(自治区、直辖市),由85个托管站负责日常运行维护管理工作。
其中:(1)位于河流上有83个水站,湖库17个;(2)位于国界或出入国境河流有6个,省界断面37个,入海口5个,其他42个。
目前还有36个水质自动站正在建设中,水站仪器设备更新项目也在实施中。
二、地表水质自动监测站仪器配置与运行方式水质自动监测站的监测项目包括水温、pH、溶解氧(DO)、电导率、浊度、高锰酸盐指数、总有机碳(TOC)、氨氮,湖泊水质自动监测站的监测项目还包括总氮和总磷。
以后将选择部分点位进行挥发性有机物(VOCs)、生物毒性及叶绿素a试点工作。
水质自动监测站的监测频次一般采用每4小时采样分析一次。
每天各监测项目可以得到6个监测结果,可根据管理需要提高监测频次。
监测数据通过公外网VPN方式传送到各水质自动站的托管站、省级监测中心。
为充分发挥已建成的100个国家地表水质自动监测站的实时监视和预警功能,经研究定于2009年7月1日在互联网上发布国家水站的实时监测数据。
每个水站的监测频次为每4小时一次,按0:00、4:00、8:00、12:00、16:00 20:00、24:00整点启动监测,发布数据为最近一次监测值。
河道水质监测系统方案
一、浮标式水质监测系统水质自动监测系统由感知层、采集传输层及漂浮装置系统构成。
感知层由数字化组合式多参数水质传感器和COD在线监测仪、氨氮在线监测仪及漂浮系统组成。
采集传输层由采集测控终端及无线传输设备组成;漂浮装置由浮标及太阳能供电系统构成。
1.1测量参数综合性水质测量参数:COD、氨氮;常规水质测量参数:水温、酸碱度、氨氮、溶解氧、电导率、浊度。
1.2工作参数■最大工作水深:10m;■测量周期:传感器实时检测;■数据传输:无线远传;■通讯方式:GPRS,或者其他无线通讯方式;■环境温度:-5℃-55℃;■防水等级:IP65/IP68;■防雷等级:600W雷击浪涌保护;■抗风等级:10级;■供电方式:24VDC75W。
二、河道型水质自动监测站的系统介绍水质自动监测站实现现场水质数据的在线监测功能,完成水质数据的采集、处理、存储、控制、传输等功能。
水质自动监测站要求能进行24小时连续在线监测。
每日监测次数可以本地设置也可以远程设置,监测结果即时报出。
监测采用定时自报和召测工作方式。
水质监测系统要求具备自动运行、定期自动清洗功能。
测量参数有浊度(悬浮固体)、溶解氧、pH、电导率、温度,集成式传感器,仅需输出一组RS485信号即可,沉入式、管道式等多种安装方式,传感器自动清洗,免维护。
2.1数字化组合式多参数水质传感器2.1.1概述数字化组合式多参数水质传感器,是一款(多合一在线多参数水质传感器组合,可用于江河、湖泊、地下水、废水等不同水体的水质在线监测。
监测参数涵盖pH、ORP(氧化还原电位)、溶解氧、电导率、浊度/悬浮固体、温度、深度共7种参数。
该数字化组合式多参数水质传感器内部完成测量计算补偿,直接输出RS485数字信号包,可通过各种数据链向计算机、服务器和其他上位机系统无失真数据传输,数字化组合式多参数水质传感器还可以通过无线网络(4G、GPRS、433MHz等)直达互联网系统。
产品一体化设计,测量精确可靠,维护简便、易操作。
水质自动监测系统介绍(精)
水质自动监测系统介绍(精)水质自动监测系统是一种综合性的在线自动监测体系,它以在线自动分析仪器为核心,采用现代传感技术、自动测量技术、自动控制技术、计算机应用技术以及相关的专用分析软件和通讯网络来实现自动、连续、及时、准确地监测目标水域的水质及其变化状况。
相较于手工常规监测,水质自动监测系统可以节约大量人力和物力,同时还能够预测预报流域水质污染事故、解决跨行政区域的水污染事故纠纷、监督总量控制制度落实情况以及排放达标情况等目的。
因此,大力推行水质自动监测是建设先进的环境监测预警系统的必由之路。
目前,全国水利和环保系统已建立数百座水质自动监测站,形成了国家层面的水质自动监测网。
___已在七大水系上建立了一百多座水质自动站,已实现100座自动站联网监测,发布七大水系水质监测周报。
然而,新疆相对落后,还没有建成一座水质自动监测站。
为了填补这一空白,国家将在伊犁河、额尔齐斯河上各建设一座水质自动监测站。
未来,该区还将陆续在其他一些重要水体上(如博斯腾湖、乌拉泊水库、塔里木河等)建设水质自动站。
水质自动监测系统由自动监测系统和自动监测站两部分组成。
自动监测系统是在一个水系或一个地区设置若干个有连续自动监测仪器的监测站,由一个中心站控制若干个固定监测子站,随时对区域的水质状况进行连续自动监测,形成一个连续自动监测系统。
子站内装有传感器,用于测定各种污染物的单项指标、综合指标以及气象参数的分析仪器,数据采集通信控制器及通信设备。
中心站是各子站的网络指挥中心,又是信息数据中心,它配有功能齐全、存储容量大的计算机系统,由通信联络设备及数据显示、分析、传输和接收的管理软件构成。
中心站的主要功能包括数据通信、实时数据库、报警、安全管理、数据打印。
自动监测站是水质自动监测系统的重要组成部分,它分为采样单元、预处理单元、分析单元、控制单元、数据采集单元和数据处理单元。
采样单元通过采样泵在水面取样,送入分析系统;预处理单元把原水经沉砂、过滤、杀菌等处理之后送入分析仪表;分析单元通过各种分析仪表对水样进行分析的综合单元;控制单元通过PLC控制整个系统的工作流程和各个单元的协调工作;数据采集单元通过数据采集模块采集分析仪表对水样的分析结果;数据处理单元把采集到的数据经过A/D转换之后发送给控制中心站。
水质自动监测系统介绍
水质自动监测系统介绍水质自动监测系统(Water Quality Monitoring System)是一种利用现代科技手段进行水质参数监测和分析的系统。
它采用传感器及仪器设备,能够实时获取水样的各项指标,并通过数据传输手段将数据传送至数据中心或处理终端进行处理和分析,从而实现对水质状况的准确掌控和监管。
水质自动监测系统的组成主要包括采样装置、传感器、数据采集模块、数据传输模块、数据处理模块以及监测终端。
采样装置能够自动采集水质样品,并通过传感器将水样的指标信息转化为电信号。
数据采集模块将传感器采集到的数据进行数字化处理,并通过数据传输模块将数据传送至数据中心。
数据处理模块对采集到的数据进行处理和分析,生成相应的水质监测报告,并向监测终端提供实时的水质状况。
水质自动监测系统可以监测和分析的水质参数非常丰富,包括溶解氧(DO)、浊度、温度、pH值、电导率、化学需氧量(COD)、氨氮、总磷、总氮等指标。
通过对这些指标的监测,可以实现对水体中溶解氧、水温、酸碱度、浑浊度等基本指标的实时监测,以及对水体污染物含量和水质污染的评估。
水质自动监测系统的应用非常广泛,包括自来水厂、水处理厂、河流、湖泊、地下水、海水以及各种水域等。
特别是对于水源地的保护和监管,水质自动监测系统发挥着重要作用。
通过监测系统,可以实时了解水体的污染程度和水质状况,及时发现水质异常,采取相应的措施进行调整和处理,从而保障水源地水质的安全和可靠,保护公众的健康。
水质自动监测系统的优势在于操作简便、监测准确、实时性强等特点。
传统手工监测需要人工采样、实验室分析等繁琐的程序,不仅费时费力,而且存在误差。
而自动监测系统则能够实现全程自动化操作,减轻了人工负担,提高了监测效率和准确性。
值得一提的是,随着科技的不断发展和进步,水质自动监测系统的功能不断增强和完善。
除了实时监测水质指标外,还能够进行数据存储、远程监控和故障报警等功能,提供更加全面和便捷的水质管理手段。
水污染源自动监测系统培训教材
时,该数据进行统计时不能随意剔除,需要通
过现场检查、质控等手段来识别,再做处理。
7、具备自动校准功能的自动监测仪在校零和校标期
间,发现仪器零点飘移或量程飘移超出规定范
围,应从上次零点漂移和量程漂移合格到本次零
点漂移和量程漂移不合格期间的监测数据作为无
效数据处理,按本标准缺失数据处理。
备注:
吸光度与COD的相关曲线的设置,直接影响COD值
的测量数据。建议检查时记录企业的曲线设置记录,
为下次检查提供相应的依据,若有更改,企业应有相应
的曲线设置记录。
对于TOC分析仪,如果要转换为COD,也需要检查曲线
设置的合理性。
仪器非正常运行
有些时候,企业故意不及时更换备件或易损件,也
会造成数据不准。
0
前端采样系统作假
验收/数据有效性审核前后
手工COD结果:375mg/L
450
400
350
300
250
200
系列1
150
100
50
0
前期进入分析仪器可能为死水或人为稀释样品
28
4:
00
6:
00
8:
0
10 0
:0
12 0
:0
14 0
:0
16 0
:0
18 0
:0
20 0
:0
22 0
:0
0
0:
00
2:
00
仪器参数的设置,有时会影响仪器数据的准确性。
常见影响数据准确性的参数设置
2、氨氮分析仪
•自动清洗周期设置
•自动校正周期设置
江苏省环境水质(地表水)自动监测预警系统
