除尘地面站岗位操作规程TCS

通化钢铁

企业标准 Q/TG GF

Q/TGGF.J05-01.13-2014

1#焦炉除尘地面站岗位操作规程

通化钢铁焦化厂 发布

前言

本标准名称为“除尘地面站岗位操作规程”

本标准由通钢股份公司技术中心提出；

本标准由通钢股份公司技术中心归口；

本标准由通钢股份公司焦化厂生产技术科起草；

本标准起草人：杨宏彪李昌龙王勐

本标准评审人：蔡庆伟

本标准批准人：刘旭明

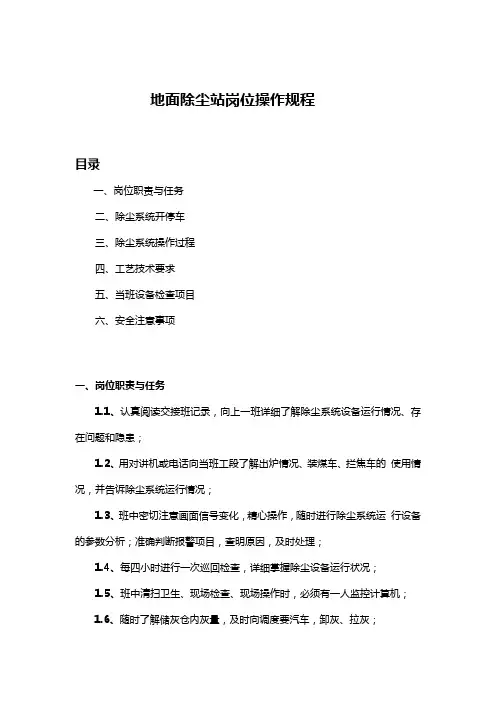

除尘地面站岗位操作规程

1 范围

本标准规定了通钢焦化厂除尘地面站岗位的工艺流程、控制指标、设备概况、注意事项、安全规程等。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

3 新1#焦炉地面除尘站岗位工艺及操作概要：

3.1 能源介质

3.1.1 水

风机轴承冷却水，压力0.3-0.5MPa，供回水管路阀门开启；

加湿机用工业水，压力0.3-0.5MPa，供水管路阀门开启。

3.1.2 电

低压：确认低压柜已带电；

高压：高压变频器室空调开启后，确认高压柜已合闸，变频器准备就绪，变频器室内人员撤离，送高压电。

3.1.3 压缩空气

储气罐出口压力范围0.3-0.4MPa；

3.2 辅助设施

3.2.1 变频器室内2台工业空调开启；

3.2.2 控制室内柜式空调开启；

3.2.3 风机房、配电室内轴流风机开启。

3.3 调度通讯

焦炉机车与除尘操作人员之间的呼叫系统、对讲系统，调度电话工作正常。

3.4 焦炉机车准备条件

3.4.1 拦焦车

检查皮带密封完整性，是否跑偏；

检查皮带提升小车上除尘阀门是否已经打开，另一台拦焦车皮带提升小车上除尘阀门已经关闭，或另一台拦焦车停靠在钢板密封段上；

检查拦焦车炉头风机工作状态是否正常；

检查拦焦车除尘信号是否正常。

3.4.2 装煤车

检查装煤车兑冷风手动阀门是否已经全部开启；

检查伸缩套筒与除尘翻板阀对位是否完好；

检查装煤孔除尘导套落下后与装煤孔周圈密封的完整性；

检查装煤车除尘信号是否正常。

3.4.3 焦炉生产操作条件要求

3.4.3.1 焦炭成熟度

焦炭必须达到设计结焦时间的前提下才能启用推焦除尘。

3.4.3.2 高压氨水

装煤作业开始时，须将装煤对应的炉号的高压氨水打开，增加上升管根部的吸力，尽可能减少烟尘外冒。

3.4.3.3 集气管压力调节

集气管压力调节系统必须工作正常，减少装煤过程外冒烟尘量。

3.4.3.4 上升管桥管清理

为减少桥管内部石墨和焦油渣，增大上升管流通截面，请按照生产工艺要求及时清理桥管；

3.4.4 除尘系统运行前检查

3.4.4.1 推焦集尘干管皮带密封检查

皮带密封的严密性是推焦除尘效果的重要保证，随拦焦车的走形，密封皮带可能发生跑偏，需定期检查，及时调整拦焦车皮带提升小车顶部的纠偏装置。

3.4.4.2 炉顶翻板阀密封检查

及时检查阀口密封石棉绳的完整性，如有脱落和错位，需及时调整。

3.4.4.3 除尘器检查

顶部提升气缸开启；

除尘器入口兑冷风阀门关闭；

灰斗人孔门关闭。

3.4.4.4 除尘风机检查

检查轴承冷却水供水压力，要求＞0.2MPa；除尘风机入口调节阀全部打开。

3.4.4.5 输灰设备检查

内部积灰、异物检查，刮板机链条检查。

3.4.4.6 加湿机检查

供水压力检查，要求＞0.3MPa。

3.4.4.7 电控系统检查

低压柜上电压表、电流表指示是否正常，低压柜内热继电器是否存在热故障保护；PLC柜内CPU 模块运行是否正常，以太网模块通讯是否正常；检查变频器上口是否已带高压电。

3.5 除尘系统主要技术参数

3.5.1 除尘器前烟气温度<110℃；

3.5.2 除尘风机轴承振动<6.3mm/s；

3.5.3 风机轴承温度<75℃；

3.5.4 主电机定子温度<150℃；

3.5.5 主电机轴承温度<85℃；

3.5.6 除尘器阻力<2000Pa；

3.5.7 变频器室内温度＜35℃；

3.5.8 风机轴承冷却用循环水压力>0．2MPa；

3.5.9 压缩空气供气压力>0.5MPa；

3.5.10 除尘开工率100％，净化率85％；

3.5.11 烟囱排放烟气粉尘含量≤30mg/m3；

3.5.12 推焦除尘风机转速设定，低速20HZ，高速45HZ；升速时间~37s，降速时间~47s；

3.5.13 装煤除尘风机转速设定，低速15HZ，高速45HZ；升速时间~39s，降速时间~49s；

3.5.14 推焦除尘变频电机额定电流7

4.8A；

3.5.15 装煤除尘变频电机额定电流20.7A；

3.5.16 预喷涂时间间隔，5炉/次，每次1分钟；

3.5.17 除尘器脉冲喷吹，装煤除尘首选按照装煤次数运行，5炉/次；推焦除尘按照定时方式

进行喷吹清灰；

3.5.18 除尘灰量最大~8t/天，折合16m3/天。

3.6 除尘系统开机顺序及控制

3.6.1 开机顺序

3.6.1.1 首先电脑开机，点击桌面图标，进入WinCC监控系统，并且自动进入系统总流程图画面，通过画面可以监视整个装煤推焦除尘系统实时参数，操作人员确认操作画面压力、温度等仪表显示正常。

3.6.1.2 点击系统总流程图的左下角“装煤除尘”图标，进入装煤除尘系统监控画面，点击系统总流程图的右下角“推焦除尘”图标，进入推焦除尘系统监控画面，

3.6.1.3 在上位机上启动除尘风机配电机上的冷却风扇；具体操作在推焦，装煤除尘系统主画面的中下部。

首先确认左侧图标显示“箱远程”绿色图标，若显示“箱就地”红色图标则说明现场操作箱打到就地
